Байпас из 3 элементов: что это такое и почему он необходим в системе отопления

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Особенности установки

1. вентиль или термо-регулирующий клапан 2. запорный клапан (детентор) 3. воздуховыпускной клапан (кран Маевского) 4. заглушка 5. вентиль 6. байпас

Технология монтажа байпаса определяется назначением и месторасположением. В системах обогрева с однотрубной или двухтрубной схемой подключения он должен находиться как можно ближе к батарее. При монтаже перемычки на радиаторе отопления необходимо соблюдать следующие правила:

• между батареей и байпасом устанавливают запорные краны или клапаны для перекрывания потока теплоносителя;
• труба при подводке к радиатору оснащается терморегулятором, который служит для контроля температуры в помещении.

В автономных системах с газовым или твердотопливным котлом установка байпаса для обеспечения естественного перемещения рабочей среды при отключении от электричества осуществляется вместе с насосом. Для обвязки следует использовать перемычку, материал которой совпадает с основной трубой, а сечение в два раза меньше ее диаметра. Помимо циркуляционного насоса на байпасе устанавливают:

• сетчатый фильтр, защищающий приборы от попадания крупного мусора и повреждения частицами окалины и ржавчины;
• обратный клапан. При отключении питания он препятствует движению теплоносителя по малому контуру, на котором размещен насос.

Обратный клапан позволяет переключить циркуляцию рабочей среды с принудительной на естественную в автоматическом режиме. Для ручной регулировки на байпасе и основной трубе размещают запорные краны.

При крупном опте (от 1000 шт.) готовы предложить лучшие условия на наши радиаторы →

Установка оснащения на перемычке должна происходить по направлению движения теплоносителя. По завершении монтажа для проверки герметичности системы обогрева выполняют опрессовку под давлением, которое должно быть больше расчетного в 1,5 раза.

Что представляет собой байпас?

Байпас, или байпасный обвод – это трубопровод, который служит для организации протока теплоносителя в обход определенного участка отопительной магистрали, либо параллельно ему.

Чаще всего на этом участке установлено какое-либо оборудование. Один конец обводной трубы подключают к подводящему патрубку, второй – к отводящему.

Между байпасом и входным отверстием огибаемого прибора устанавливают запорную арматуру. Она позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество поступающей к устройству жидкости.

Для возможности полного отключения оборудования устанавливают кран и на отводящем патрубке – между выходным отверстием прибора и байпасом.

Галерея изображений

Фото из

Байпас установлен перед отопительным прибором

Регулирующая ароматура и байпас

Трехходовый кран с сервоприводом

Применение байпаса в установке насоса

Импровизированный байпас для группы безопасности

Вариант установки отсекающих участков

Приспособление заводского исполнения

Обводной участок из полипропиленовых элементов

Это интересно: Печь из металла своими руками — варианты из трубы и чугунной ванны в том числе, схема, пошаговая инструкция с фото и видео

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более – центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией. Схема установки байпаса

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

Наименование	Цена, руб.	Кол-во	Сумма
Металлопластиковая труба, м.п.	23	0,5 м	12
Тройник	75	2 шт.	150
Переходник с наружной резьбой	50	2 шт.	100
Регулирующий вентиль	448	1 шт.	448
Шаровой кран	137	2 шт.	274
Итого	984

До того как заработает байпас в системе отопления – следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

• В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
• Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
• Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

В чем заключается сам принцип байпаса

И впрямь, для русскоязычного человека это наименование звучит очень непривычно. Но именно в значении этого термина наглядно говорится о предназначении элемента.

Если попытаться перевести с английского слово «байпас» дословно, то словари дают массу всяких токований, которые, однако, сводятся к одному принципиальному понятию – существительные «обходной путь», «объезд», «обход», глаголы «обходить», «обтекать», «выбирать иное направление» и тому подобное. Значит, разумно предположить, что имеется в виду какое-то устройство, дающее возможность не прямого, а альтернативного перемещения.

Так оно и есть на самом деле. В сантехнических системах байпасом называют участок трубы, установленный таким образом, чтобы для жидкости (теплоносителя, если речь идет об отоплении, или воды – для водопроводов) открывался путь не только через какой-либо прибор, но и в обход него. Этот «закороченный» поток может быть неуправляемым, когда байпас держится постоянно открытым, и течение жидкости подчиняется только законам гидравлики. Нередко на байпас ставятся управляющие устройства – от простых вентилей до автоматических приборов, изменяющих сечение прохода в зависимости от перемены внешних условий.

Самый, пожалуй, простой и наиболее часто встречающийся пример байпаса – труба-перемычка между подводками к радиатору отопления

Коль речь у нас идет только о системах отопления, то байпас может устанавливаться:

• В обвязке радиаторов, что в большей степени характерно для однотрубных систем отопления.
• В обвязке циркуляционного насоса – в системах автономного типа.
• В смесительных узлах систем водяных «теплых полов».
• Для создания «малого контура циркуляции» в обвязке котлов (характерно для агрегатов, работающих на твердом топливе).

Для чего нужен байпас

Байпас используется в качестве резервного пути, который требуется для надежного функционирования инженерных систем при возникновении аварийной ситуации или для проведения ремонтных работ.

–>

Он применяется:

• при строительстве нефте- и газопроводов;
• в системах, перекачивающих различные жидкости — в том числе, молоко и бензин;
• в конструкциях центрального электроснабжения;
• в водоснабжении и водоотведении;
• в системах отопления и др.

Байпас представляет собой параллельную ветку трубопровода, монтирующуюся в ключевых местах контура. Этот отрезок трубы резервного назначения, имеющий запорно-регулирующую арматуру, предназначен для отвода транспортируемой среды из основного трубопровода и подачи ее в него же (СНиП I-2). Основное предназначение конструкции — создание параллельного потока рабочей жидкости в обход какого-либо участка коммуникаций.

Резервный трубопровод

В системах водоснабжения, как и в других конструкциях, при возникновении нештатных ситуаций возникает потребность направить перемещающуюся под давление воду по резервному пути, перекрыв аварийную трассу.

Одной из задач байпаса в системах подачи воды, является возможность использования резервного трубопровода для снятия индивидуального счетчика учета расхода воды, который нуждается в поверке или ремонте. При этом нет необходимости в отключении воды

Особенно это важно в котельных или медицинских учреждениях, где необходимо постоянное водоснабжение

• Устанавливается байпас и на системах фильтрации, что позволяет провести плановое или аварийное обслуживание оборудования без отключения водоснабжения строения. Обводная линия может устанавливаться как на всю систему фильтров, так и на конкретный модуль.
• Не обойтись без байпаса и в системах с установленными насосами для подачи воды, охлаждающей реакторы или доменные печи, когда нельзя отключать насосы для проведения ремонтных мероприятий. Аварийный участок перекрывают, включив насос на параллельной ветке, что обеспечивает непрерывность производственного процесса.
• В системах водяного отопления, оснащенных циркулярными насосами, не редки сбои из-за отключения электричества. С помощью байпаса можно организовать естественную циркуляцию воды, перекрыв ее доступ к насосу и пустив по центральной отопительной трубе.

Байпас с циркуляционным насосом

• При помощи обводной трубы можно при необходимости регулировать объем горячей воды, выступающей в роли теплоносителя, тем самым устанавливая необходимую температуру в помещении и уменьшая расходы на отопление.
• Также байпас позволяет заменить радиатор в случае его поломки, не отключая отопления в доме. Такую же роль выполняет и перемычка, установленная перед полотенцесушителем — обеспечивает направление потока горячей воды в его обход для проведения ремонта или возможности поддержания нужной температуры теплоносителя в приборе.

Перемычка, установленная перед полотенцесушителем

Где используется байпас

Байпас должен поддерживать всю систему в работоспособном состоянии даже в том случае, если один из ее элементов сломается, либо будет отключено электричество. Все агрегаты, которые подключаются при помощи устройства, можно без труда отсоединить от основы, для этого понадобится только закрыть два крана, после носитель тепла пойдет по обводному пути.

На обвязке радиаторов

Перемычка применяется только для радиаторных устройств, функционирующих в однотрубных конструкциях отопления, она не нужна для двухтрубных контуров, так как в этом случае все агрегаты будут подключены параллельно каждому. Поскольку однотрубная разводка требует последовательного подключения, теплоноситель будет остывать по мере приближения к каждому прибору, дальние из которых получат минимум тепла. Эту проблему решает байпас, помогающий сделать потоковое движение независимым и помочь теплоносителю проходить непосредственно внутрь радиатора.

На циркуляционном насосе

Байпас усиливает эффективность циркуляционного насоса

Насос циркуляционного вида подключают при помощи прибора только в конструкциях с естественной циркуляцией, в этом случай байпас нужен лишь для усиления эффективности работоспособности. Это хороший вариант для систем, в которых установлен коллектор разгонного типа, а также трубы с соблюдением нужного уклона и диаметра. Системы с принудительной циркуляцией не требуют установки байпаса.

В теплых полах любого типа постоянно ставят смесительный узел с байпасным обводным трубопроводом. Сама перемычка нужна, чтобы работа теплого пола шла без перебоев, это важный элемент, без которого система не сможет функционировать. В покрытиях с подогревом должна все время сохраняться определенная температура, байпас отвечает за ее регулировку и доведение до необходимого значения.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

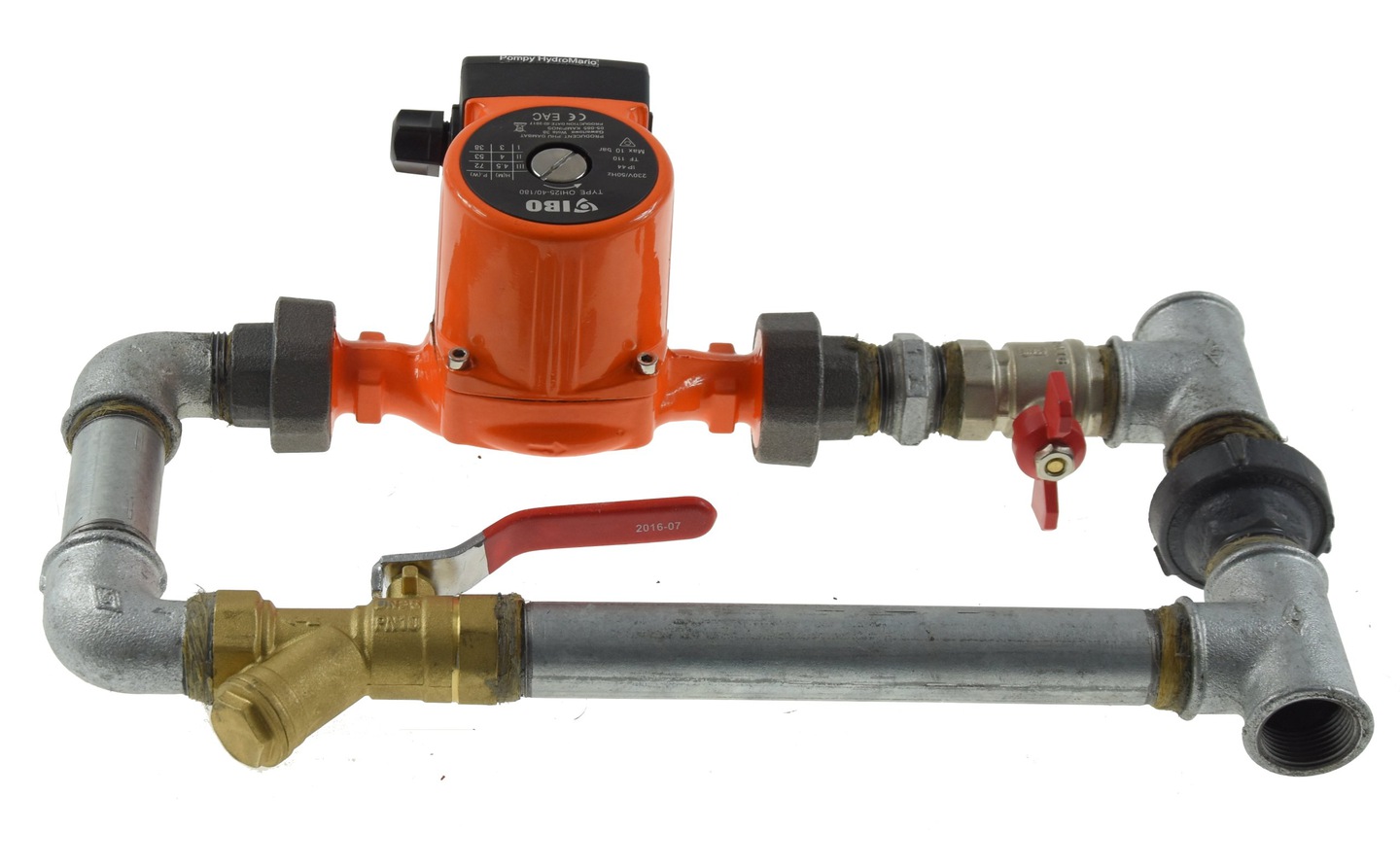

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Какое устройство и работа

Байпасный клапан имеет простую конструкцию — в корпусе находится пружина и резиновая диафрагма. Когда дроссельная заслонка открыта и идет подача воздуха, возвратная пружина разжата, а диафрагма закрывает поток воздуха через клапан.

Когда происходит закрытие дроссельной заслонки, во впускном коллекторе между ней и мотором создается сильное разрежение, которое за счет силы вакуума сжимает пружину и опускает диафрагму. Воздух стравливается. Управление байпасным клапаном может происходить двумя методами, а его применение будет зависеть от вида исполнения.

Если в классической конструкции байпаса он управляется непосредственно силой вакуума, то в более современных моторах используется электромагнитный клапан. Он отвечает за принудительную подачу вакуума на патрубок байпаса, что позволяет ускорить работу системы и повысить ее эффективность.

• Устройство классического клапана байпаса
• Устройство байпаса с электромагнитным клапаном

Важный нюанс работы байпаса в том, что в закрытом положении герметичность диафрагмы отвечает еще и за корректную работу системы наддува. Потому что если диафрагма негерметична, то воздух будет уходить через байпас и машина будет медленнее набирает обороты.

Кстати, в версиях для тюнинга резиновая диафрагма чаще всего заменяется металлической круглой пластиной, а за герметичность системы отвечают резиновые уплотнители.
