Уникальная разработка – магнитный шуруповерт бесконтактного применения
Насадка еще не поступила в свободную продажу, в настоящий момент проходят ходовые испытания. Устройство представляет собой пластиковый кожух, в котором находится обойма с неодимовыми магнитами.
Обойма вращается – ее ось соединяется с патроном стандартного шуруповерта. Ответная часть: винт с такими-же магнитами, находится в полости (внутри) соединяемых заготовок. В результате взаимодействия магнитов, крепеж затягивается, при этом его не видно снаружи.
Преимущества:
- Можно собирать эстетические конструкции без клеевых стыков и видимого крепежа.
- Прочность сборки обеспечивается резьбовым соединением.
- Насадка универсальная – подходит к любому шуруповерту либо дрели.
- Исходя из простоты конструкции – стоимость определяется только затратами на магниты.
Недостатки:
- Требуются специальные винтовые пары, оснащенные мощными магнитами.
- Высокая стоимость крепежа.
- Ограниченная глубина размещения винтов – расстояние между магнитами насадки и крепежа, должно быть по возможности минимальным.
- Винты с магнитами достаточно большого диаметра, есть ограничения по минимальной толщине заготовок.
Полное название приспособления — Makita B-28531 Impact Gold Ultra-Magnetic Torsion Insert Bit Holder. Представляет собой обойму с подвижным (вдоль оси вращения) держателем бит внутри, и кольцевым магнитом на рабочем торце.
Держатель для бит – классический шестигранник с отдельным магнитом внутри. С шуруповертом насадка состыковывается с помощью опять же шестигранного хвостовика – можно крепить в патроне или адаптере для бит ¼ дюйма.
Преимущества:
- Очень надежная конструкция, прочный пластик не боится ударов при падении.
- Привлекательная стоимость – всего 750 рублей.
- Выполняет 2 функции: удерживает биту, и шуруп.
- На держателе бит установлено пружинное кольцо: наконечник удерживается не только магнитом, но и механически.
- Магнит для саморезов настолько сильный, что удерживает крепеж даже при откручивании: очень удобно при демонтаже.
Читать далее: Ниша под телевизор из гипсокартона фото
Недостатки:
Конструкция достаточно длинная – 80 мм. Это несколько ограничивает работу в труднодоступных местах.
Втулка универсальная: несмотря на заявленную совместимость только с битами Bosch Impact Control, подходит к Makita, Metabo, DeWALT, AEG и другим насадкам. Достаточно высокая цена (для такой простой конструкции): почти 300 рублей.
Преимущества:
- Простота использования.
- Совместимость с насадками иных производителей.
- Мощный магнит удерживает шурупы с хвостовиком до 8 мм.
Недостатки:
- Хлипкий пластик, при сильных нагрузках может расколоться.
- Слишком свободное крепление на битах: использовать в качестве упора не получится.
Универсальная магнитная муфта имеет 3 функции: цанговый держатель для бит ¼ дюйма, магнитный фиксатор саморезов, и ограничитель глубины закручивания.
Прочный корпус из немагнитного сплава, надежная конструкция, подходит к любому шуруповерту со стандартным патроном или адаптером для бит ¼ дюйма. Единственное, что может остановить при покупке – высокая стоимость: 2000 рублей.
Преимущества:
- Высокое качество изготовления, выдерживает интенсивную нагрузку, не боится механического воздействия.
- Внешняя рубашка свободно крутится: можно держать насадку рукой при закручивании.
- Биты прочно удерживаются внутри, сменяются одним движением.
- Можно использовать удлиненные биты, правда в этом случае не работает магнитный фиксатор для саморезов.
- Мощный магнит позволяет работать с шурупами любого размера.
- Удобно пользоваться при демонтаже саморезов.
Недостатки:
- Ограничитель глубины закручивания нерегулируемый: для гипсокартона не подходит. Придется контролировать процесс вручную.
- Слишком высокая стоимость, даже для такого качества.
Редуктор металлический, биты крепятся с помощью кольцевого обсадного механизма. Насадка передает вибрацию ударного шуруповерта. Хвостовик шестигранный, подходит для любой дрели-винтоверта.
Читать далее: Шпаклевка стыков гипсокартона видео чем шпаклевать швы
Преимущества:
- Универсальность: насадка соединяется с электроинструментом любого размера и конфигурации.
- При наличии сверл с шестигранным хвостовиком можно сверлить отверстия в труднодоступных местах.
- Механизм надежно защищен от пыли и влаги.
- Удобная рукоять из нескользящего пластика.
- Высокое качество бит: бренд обязывает.
- Для такого набора вполне демократичная цена: 1700 рублей.
- Не закрывает штатную подсветку шуруповерта.
Недостатки:
Не хватает магнитного держателя для саморезов.
Важные нюансы
Некоторые моменты, которые необходимо учесть:
- Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
- Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
- Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.
Нюансы использования и советы по выбору
Перед покупкой нужно внимательно проверить маркировку оснастки. Должно быть указано, что она предназначена для гипсокартона
Также необходимо обратить внимание и на то, чтобы совпадали маркировки на элементах и битах. Лучше всего приобрести саморезы с крестообразным шлицем и диаметром 3,5 мм, маркировка бит – PH2
Если шляпки имеют восьмилучевой шлиц, то следует подобрать другую биту – стандарт PZ.
Длина биты зависит от цели применения. Если нужно установить ГКЛ только на одной стене, то достаточно купить короткую оснастку с ограничителем. Для закручивания саморезов в углах, под полками и в других труднодоступных местах лучше приобрести биту длиннее.
Срок службы насадки зависит от материала, из которого она изготовлена. Профессиональные строители хорошо отзываются об оснастках, произведенных из следующих сплавов:
- хром и ванадий;
- хром и молибден;
- вольфрам и молибден.
Очень часто встречаются подделки, привезенные из Китая. Для однократного и короткого использования можно купить что-то по низкой стоимости.
Для удобства некоторые биты помимо ограничителя имеют магнитный держатель, благодаря ему крепления не нужно удерживать в руке. Чтобы проверить качество этой детали, биту опускают в горстку саморезов. После поднятия на ней должно остаться не менее трех элементов.
Для увеличения срока эксплуатации наносят различные защитные слои:
- Никелевое покрытие не позволит сплаву ржаветь.
- Алмазное напыление повышает износоустойчивость.
- Вольфрамо-карбидный слой увеличивает прочность.
- Титановое покрытие защищает от повреждений.
Помимо того что бита помогает ускорить рабочий процесс и улучшить прочность конструкции, она обладает и другими преимуществами. Риск пройти лист насквозь ничтожно мал. Эта характеристика особенно удобна для тех, кто впервые пользуется подобным оборудованием, так как они не знают, насколько сильно необходимо надавливать на дрель или шуруповерт. Все саморезы получаются на одном уровне. В итоге будет удобно покрывать отделочными материалами, так как ничего не торчит, и отсутствуют большие впадины.
Даже качественные насадки имеют невысокую стоимость – в пределах 200-220 рублей. Например, Skrab 43695 длиной 50 мм стоит 210. Изготовлена бита из нержавеющей инструментальной стали, прошедшей термообработку, а также покрыта антикоррозийным слоем. Gross длиной 50 мм произведена из сплава молибдена и хрома, оснащена магнитным держателем, стоимость – 220 рублей.
Требуются минимальные навыки работы с инструментом. Перед тем как приступить к ремонту и креплению, лучше всего хорошо потренироваться на ненужном стройматериале. Эта оснастка полностью оправдывает затраченные на нее средства, так как не придется тратить время, силы и деньги на установку новых листов взамен поврежденных. Биты с ограничительной юбкой можно использовать и для мягкой древесины, ДСП и ДВП.
Недостатки
К недостаткам можно отнести ограничения по нагрузкам. Но это связано со свойствами гипсокартона, для которого они созданы. Сам дюбель выдержит гораздо больше, чем может выдержать гипсокартон. В этом отношении у Дривы многократный запас прочности.
Иногда недостатком оказывается чрезмерная длина изделия. Если за мягким гипсокартоном конструкция из твердого материала (бетон, кирпич, металл), дюбель не удастся вкрутить до конца. Тогда возможны 2 варианта:
- использовать крепеж для твердых материалов;
- вкрутить дюбель насколько возможно, выкрутить, обрезать по длине пилкой по металлу точно по размеру и вернуть на место.
Для монтажа
Набор монтажного инструмента невелик, однако, есть и специальные позиции.
Шуруповерт
Как следует из названия, шуруповерт предназначен для закручивания саморезов. Они могут быть:
- аккумуляторными;
- сетевыми.
Это незаменимый инструмент для монтажа гипсокартона, поскольку с его помощью осуществляется крепеж ГКЛ на профиль, а также прикручивается и сам профиль.
Пример шуруповерта
Для крепления гипсокартона подойдет любой шуруповерт, но использование беспроводных моделей более удобно. Надо отметить, что многие производители, например, фирма Хилти, выпускают специальные сетевые шуруповерты для ГКЛ.
Кассетный (ленточный) шуруповерт
Шуруповерт с автоматической подачей саморезов, полезен исключительно для профессиональной деятельности. Он существенно повышает производительность труда, но имеет высокую цену, поэтому при небольших работах его использование нецелесообразно.
Перфоратор
Устройство, предназначенное для просверливания отверстий в бетонных конструкциях, обладает ударным режимом, который значительно облегчает это действие. Перфоратор, необходим для крепления каркаса к потолку или стенам. Его использование при монтаже существенно сокращает время и экономит силы при креплении профиля.
Выбирать инструмент желательно средней мощности, небольшого веса, с удобным корпусом и тремя режимами работы.
Просекатель
Так называется приспособление для соединения профиля. Принцип действия основан на прокалывании совмещенного профиля и создания насечки, которая и обеспечивает надежное соединение элементов. В некоторых моделях края насечки дополнительно загибаются.
Использование просекателя для соединения профиля заменяет крепление саморезами, оставляет поверхность гладкой, что обеспечивает более плотное прилегание гипсокартона к профилю.
Советуем посмотреть: просекатель для профиля гипсокартона.

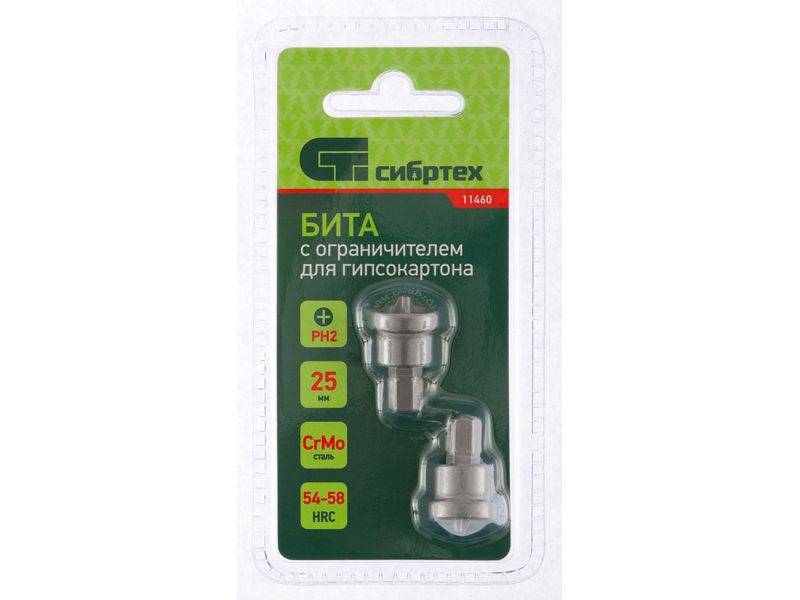

Как выбрать биту с ограничителем для работы с гипсокартоном
Гипсокартон в доме
Сегодня многие люди используют для внутренней отделки стен и потолка в помещениях гипсокартон. Этот современный материал позволяет по-новому взглянуть на комнату и сделать из нее настоящее произведение искусства.
Применение гипсокартона в отделке комнат имеет массу преимуществ, одним из которых является возможность сборки и отделки конструкций своими руками. Здесь достаточно ознакомиться с пошаговыми инструкциями, чтобы качественно и быстро воплотить в жизнь все свои задумки. Но при работе с гипсокартонными листами необходимо знать определенные нюансы, чтобы не повредить плиты ГКЛ и правильно его установить. Для того, чтобы монтаж гипсокартонных листов прошел правильно, следует применять в данном процессе специальное устройство – биту с ограничителем.
Вкручивание саморезов в гипсокартон своими руками требует наличие определенных, хотя бы минимальных навыков, для работы с электроинструментами, необходимых для их закручивания. При работе с данным материалом следует использовать специальную насадку. Это приспособление называется бита со специальным ограничителем. Такая насадка будет просто незаменимой при подобного рода работах. На сегодняшний день существует несколько типов бит, которые используются в различных ситуациях, а также для разных материалов. Для гипсокартона данная насадка очень важна.
Обратите внимание! Для монтажа гипсокартонных листов следует использовать только специальные насадки, разработанные специально для этого материала. В данной ситуации необходимо использовать изделие с ограничителем. Такая бита представляет собой стандартную насадку, которая насаженная на ограничитель
В ходе ее вкручивания в лист, данный ограничитель начинает упираться в поверхность гипсокартона, что позволяет вкрутить саморез таким образом, чтобы он оказался утопленным на нужную глубину в материале. В результате избегается ситуация, когда шляпки саморезов будут возвышаться над поверхностью листов. В результате процесс вкручивания саморезов не нуждается в контроле и можно спокойно использовать шуруповерт для крепления листов материала
Такая бита представляет собой стандартную насадку, которая насаженная на ограничитель. В ходе ее вкручивания в лист, данный ограничитель начинает упираться в поверхность гипсокартона, что позволяет вкрутить саморез таким образом, чтобы он оказался утопленным на нужную глубину в материале. В результате избегается ситуация, когда шляпки саморезов будут возвышаться над поверхностью листов. В результате процесс вкручивания саморезов не нуждается в контроле и можно спокойно использовать шуруповерт для крепления листов материала
Это является очень важной деталью в ситуации, когда вы своими руками производите монтаж каркасного устройства с их последующей обшивкой гипсокартонными плитами
В данной ситуации необходимо использовать изделие с ограничителем. Такая бита представляет собой стандартную насадку, которая насаженная на ограничитель. В ходе ее вкручивания в лист, данный ограничитель начинает упираться в поверхность гипсокартона, что позволяет вкрутить саморез таким образом, чтобы он оказался утопленным на нужную глубину в материале. В результате избегается ситуация, когда шляпки саморезов будут возвышаться над поверхностью листов. В результате процесс вкручивания саморезов не нуждается в контроле и можно спокойно использовать шуруповерт для крепления листов материала
Это является очень важной деталью в ситуации, когда вы своими руками производите монтаж каркасного устройства с их последующей обшивкой гипсокартонными плитами
Модели, подходящие для работы с гипсокартоном
При сборке гипсокартонных конструкций используются следующие виды саморезов:
| Саморезы, фото: | Описание: |
Оксидированный саморез 3,5*25 мм | Каленый саморез по металлу и маленьким шагом резьбы. На них крепятся сами листы гипсокартона к металлическому каркасу (о видах саморезов для профиля под гипсокартон читайте в нашей статье). |
LN 9 мм (клопы) | Нужны для соединения деталей каркаса друг с другом. |
Оцинкованный саморез с прессшайбой | Этот вариант крепежа может заменять предыдущий и применяется в тех же целях. |
Все перечисленные саморезы идут под крестовые биты, и если последние применяются чаще с обычными моделями насадок, то для первых используются в основном специальные, хотя исключения есть.
Насадки под эти саморезы бывают разных форм и разных размеров. Самые распространенные типы PZ и РН – разница между ними состоит в форме граней шлицев.
У головки типа PZ все грани строго параллельные. Это позволяет точно центровать саморез при вкручивании.
Бит PZ 2
У насадок типа РН шлицы немного отклонены от параллельного положения, что удобно при центровании даже при затягивании самореза под углом. Среди преимуществ также и то, что при перетягивании бит выскакивает из головки самореза, не повреждая его.
Бит РН Кроме формы шлицев насадки разные и по размеру головки. Под все типы перечисленных саморезов подходит №2. Если определять лучший бит для гипсокартона, то это будет РН 2.
Что будет, если выбрать неподходящую биту?
К выбору этого, на первый взгляд нехитрого, устройства стоит подходить взвешенно и внимательно. Неправильно подобранное приспособление способно доставить мастеру много неприятностей. Кроме неподходящего материала ограничителя, можно ошибиться с формой шлицев насадки, что вызовет следующие проблемы:
- срыв шлицев самореза, замена которого отнимает время;
- повреждение или неоправданно быстрый износ самой биты;
- отсутствие центрирования и фиксации самореза на насадке;
- повреждение самого шуруповерта.
- Насадка для гипсокартона на шуруповерт
- Покраска стен из гипсокартона своими руками
- Потолок из гипсокартона в прихожей
- Как сделать перегородку из гипсокартона своими руками (инструкция)
Инструмент для обработки гипсокартонных листов
Основная работа с самими гипсокартонными листами – это их подрезка под размеры и форму. Для этого можно использовать или электрический инструмент, или ручной. В качестве электроинструмента для резки гипсокартона обычно используется электролобзик. С его помощью сам процесс убыстряется, кромка режется ровно без сколов. К тому же только им можно нарезать ГКЛ лист под определенную форму (создать радиус, вырезать угловую конструкцию или многоугольную).
Если листы подрезаются по одной линии, то стоит воспользоваться ножом для резки гипсокартона. Он должен быть острым, чтобы прорезать толстый слой картона. Это может быть обычный малярный специальный нож. В принципе, разницы в их применении никакой.
Кромочный рубанок для гипсокартона также относится к категории для резки. Его предназначение – зачистка кромок ГКЛ листов, плюс подрезка краев для создания фаски. Если в листе надо сделать отверстие под светильник, розетку, выключатель, трубопровод, понадобится коронка по гипсокартону. Используется она как дополнение к дрели.
Игольчатый валик для гипсокартона применяется только тогда, когда есть необходимость придать листу арочную форму. При этом на лист ГКЛ наносится вода, и чтобы она хорошо и быстро проникла в тело гипсового слоя, надо пройтись по поверхности валиком. Своими иголками он делает мельчайшие углубления, по которым и проникает вода вглубь.
Автоматический шуруповерт из обыкновенной дрели
Приветствую, Самоделкины! Сегодня мы вместе с автором достаточно популярного YouTube канала «Китай Мастер» попробуем переделать самую обыкновенную дрель в автоматически шуруповерт. Конечно же для этого нам понадобится помощь одного достаточно интересного специального китайского приспособления.
Уже достаточно длительное время (больше полугода) у автора лежал без дела вот такой комплект для переделки обычной дрели в автоматический шуруповерт:
Механизм имеет две регулировки: это регулировка под размеры шурупов от 25 до 45 мм и регулировка глубины закручивания шурупов.
Вот теперь можно смело зажимать биту в патрон дрели и собирать. Кстати, пленку с биты автор решил снять, чтобы она нигде не цеплялась. Далее просто устанавливаем механизм на дрель.
Данный механизм устроен так, что при каждом нажатии на стенку происходит смена ячейки, в которой стоит шуруп.
Также можно просто и быстро извлечь ленту для последующей замены.
Переходим к тестам. Автор закрепил на дверь гаража пару обрезков профилей для гипсокартона.
Давайте попробуем прикрепить гипсокартон к профилям с помощью сегодняшнего нового устройства.
За саму дрель автор отдал 2 100 рублей + насадка 1 300 рублей и бита для шурупов 100 рублей. Итого ровно 3 500 рублей, в то время как стоимость именитого инструмента начинается от 15 000 рублей и выше.
Новые шурупы в использованную ленту заправить нельзя, так как гнезда ломаются при вкручивании. Сами же шурупы стоят тоже недешево. Например, за одну вот такую ленту с шурупами в количестве 50 штук автор отдал 80 рублей.
Но наверно если брать в больших упаковках, то их стоимость будет ниже. В целом, инструмент автору понравился и безусловно пригодится людям, которые занимаются строительством.
Ну а на этом все
Благодарю за внимание. До новых встреч!
Видео:
Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Варианты ограничителей
Мало кто знает, но сделать биту с ограничителем для ГКЛ можно своими руками. На шуруповерт можно выставить крутящийся элемент. Иногда вместо ограничителя используют латунное кольцо, которое одновременно служит ограничителем глубины ввинчивания шурупов. Его просто надевают на самую обычную биту и приступают к работе с ГКЛ.
Однако в данном методе есть негативный момент. Как только чаша латунного кольца начинает упираться в поверхность гипсокартонного листа, необходимо самостоятельно прекратить вращение. Дело в том, что круг может продолжать вращение, сползая с конца биты. При этом срабатывает шлиц. Опилки намагничиваются к концу биты, тем самым усложняя крепеж последующего шурупа.
В этом случае во время прикосновения муфты ограничения с поверхностью ГКЛ двигатель продолжает работать, а бита останавливается. При этом шуруп тоже перестает крутиться.
Иногда ограничители для бит делают из колпачка для маркера и резиновой втулки. В этом случае колпачок подрезают, вгоняют в него резиновый уплотнитель. Такое приспособление не позволит шурупу ввинтиться более намеченного уровня. Однако для большей надежности конструкцию приходится усовершенствовать просверливанием с двух сторон отверстий под маленькие болты, что необходимо для того, чтобы конструкция не ездила по бите.
Иногда в качестве ограничителя используют гайки и даже пластик, запаивая его на саму биту. Недостатком данного приспособления будет отсутствие регулировки.
Как выбрать биту
Биты с ограничителем производятся для работ с различными материалами
Приобретая приспособление нужно обратить внимание на маркировки, обозначающие назначение применения. Неправильный выбор может привести к порче поверхности ГКЛ
Еще один важный пункт — это соответствие маркировок и саморезов для гипсокартона
Если допустить ошибку, то бита может повредить шуруп, или наоборот, нарезы на шляпке испортят приспособление. Лучше всего подобрать биту по гипсокартону для шуруповерта с маркировкой РН2
Еще один важный пункт — это соответствие маркировок и саморезов для гипсокартона. Если допустить ошибку, то бита может повредить шуруп, или наоборот, нарезы на шляпке испортят приспособление. Лучше всего подобрать биту по гипсокартону для шуруповерта с маркировкой РН2.
Эти приспособления предназначены к использованию с черными саморезами диаметром шляпки 3,5 мм (наиболее часто используемые). Выбирая битки, учитывают и такие моменты.
- Выбор осуществляют зависимо от типа крепежного материала. Если на шляпках имеется восьмилучевая нарезка шлица (крестовое углубление с дополнительными насечками между ними) покупать нужно биту с маркировкой РZ.
- Обязательный параметр-это длина приспособления. Все зависит от того в каких условиях придется работать. При сборке стеновых конструкций в комнате не нужны длинные битки. А вот в труднодоступных местах, например при сборке ниши из гипсокартона, и перегородок из ГКЛ с полками, может потребоваться приспособление, позволяющее дотянутся к точке крепления.
Так выглядят длинные биты для гипсокартона
Важен и материал, с которого изготовлена насадка. Лучше всего покупать биты, произведенные из легированных сталей. Такие добавки как вольфрам, молибден и хром делают приспособление выносливым к нагрузкам. Дешевые китайские приспособления могут испортиться уже после ввинчивания 1-2 саморезов
А также важно никелевое покрытие инструмента, обеспечивающее защиту от коррозии. Неплохим выбором станет покупка насадки с намагниченной рабочей частью. Такие битки удерживают саморез на кончике
Такие битки удерживают саморез на кончике
Проверяют, насколько хороший магнит имеет бита, путем опускания ее в кучу шурупов. Качественное приспособление способно удержать 2-3 штуки. Для профессиональной работы по гипсокартону можно приобрести профессиональный вариант насадки с разъединяющейся муфтой и регулируемой длиной ограничителя. Эта модель не позволит срезать бите шлиц со шляпки крепежа, а отрегулированный ограничитель можно применять для различной глубины ввинчивания.
Стоимость биты диктуется этими перечисленными условиями. Цена за профессиональный набор начинается от 2000 рублей
При этом нужно обратить внимание на производителя, если приходится часто работать с гипсокартонными конструкциями, то предпочтение лучше отдать известным брендам. Для единичных работ можно купить 1-2 качественные биты, цена которых от 200 рублей
