Для чего нужен бытовой жироуловитель

Жироуловители: устройство и принцип работы

Установка жироуловителей на промышленных и пищевых объектах обусловлена наличием соответствующих санитарных норм и правил, но что касается использования в бытовых условиях, то так ли необходимо данное приспособление в доме? Для этого нужно разобраться в том, какое влияние оказывают жирные вещества на канализационную систему:

• При остывании жирные кислоты превращаются в хлопьеподобную массу, которая оседает на стенках труб и со временем приводит к их засорению, уменьшая проток воды. Со временем система становится полностью непроходимой и подлежит чистке (в худшем случае — ремонту).
• Жиры приводят к постепенному образованию едких веществ, имеющих стойкий зловонный запах.
• Со временем жировые отложения окисляются и разъедают изнутри канализационную систему, полностью приводя ее в негодность.

Устройство жироулавливателя

Как видим, использование жироуловителя вполне оправданно даже в домашних условиях. Рассмотрим вкратце устройство бытовой установки. Жироуловитель — полностью герметичная емкость со съемной крышкой, изготовленная из пищевого пластика и разделенная на несколько секций. К крайним из них подведены патрубки, которые врезаются в сточный трубопровод. Устанавливается под мойку.

Жироуловитель относят к септикам. Через него проходит вся использованная вода. Основной принцип работы установки заключается в разности плотностей воды и жира. Сначала стоки попадают через входной патрубок в емкость. Поскольку жир менее плотный, то его частицы всплывают на водной поверхности и благодаря установленным поперек перегородкам удаляются оттуда в специальный накопитель. Удалить накопившийся жир в бытовом жироуловителе можно лишь вручную.

Жироуловители для обработки большого объёма сточных вод

Производительность не менее 2 м³/ч, внушительные габариты и обязательное присутствие электроники (от датчиков, до блоков управления) отличает промышленные агрегаты. Модели для внутреннего или наружного размещения подключаются к канализации, для того чтобы предупредить засорение городской канализации и обеспечить очистку сточных вод в автономных системах.

6. КС-Ж-2В

КС-Ж – линейка энергонезависимых жироловок колодезного типа. Разработана для очистки промышленного стока перед сбросом в общегородскую канализацию. «2В» – вертикальная компоновка устройства. Устанавливается в грунт, вычищается через люк.

Преимущества «младшей» модели линейки КС-Ж – производительность и рабочий объем устройства. Благодаря которым эффективно обрабатывается поток до 300 литров в минуту. Минимальный межсервисный интервал устройства – полгода.

Из минусов – потребуются постоянные вложения: за расчёт – проектировщику, за подготовку места и монтаж прибора – профильным мастерам, за очистку – профессионалу-ассенизатору.
Для контроля текущего уровня жира лучше всего использовать настраиваемый датчик, который предлагается производителем в качестве опции.

Технические характеристики КС-Ж-2В

Характеристика	Значение
Производительность, м³/ч	7.2
Пиковый сброс, л/мин	300
Габариты (высота/диаметр), мм	1300/800
Электрооборудование	Энергонезависимый, опционально монтируются датчики плотности среды.
Страна-производитель	Россия

Промышленные КС-Ж в видео от производителя:

7. ACO Lipator

Автономное, энергозависимое оборудование ACO Lipator в корпусе из нержавеющей стали. Герметичный Lipator рассчитан для непрерывной работы в условиях производственных и перерабатывающих цехов, ресторанов и камбузов на судах. Подходит для пищеблоков заведений, размещённых на высоких этажах или подземных уровнях зданий – там, где запрещено отведение неочищенных сточных вод, или нет возможности организовать подъездной путь ассенизаторской машине.

Ключевое преимущество – выделяемые из сточных вод жир и шлам откачиваются в 60-литровые ёмкости, в которых и передаются на утилизацию. Конструкция прибора разборная, поэтому сложностей не возникает ни с доставкой, ни с монтажом.Единственный минус такого оборудования – высокая стоимость.

Обращаем ваше внимание на то, что компания ACO предлагает Lipator в двух конфигурациях: с автоматическим или ручным оборудованием для откачки жира и шлама

Технические характеристики ACO Lipator

Характеристика	Значение
Производительность, м³/ч	72
Пиковый сброс, л/мин	2080
Вес, кг	640
Габариты (диаметр Х высота), мм	1830х600
Высота патрубка (подводящий/отводящий), мм	1900х1830
Электрооборудование	Электропривод мешалки (230 В)
Страна-производитель	Германия

Схема автономной работы ACO Lipator:

Обслуживание жироуловителя

Обслуживание жироуловителей заключается в проведении нескольких видов работ:

• Периодическая проверка и очистка патрубков прибора от крупных загрязняющих частиц, способных повредить трубы.
• Своевременная очистка корпуса и дна жироуловителя от крупного мусора.
• Проведение профилактических мероприятий, заключающихся в промывке системы, с установленным в ней сепаратором, горячей водой. Это необходимо для удаления небольших частичек жира, задержавшихся в трубах и способных, со временем, засорить и разрушить канализационную систему.
• Постоянное удаление скопившегося жира и масел из камеры жироуловителя.

Для эффективной работы устройства ему требуется постоянная очистка. Отходы жироуловителя, в зависимости от его комплектации и стоимости, можно извлекать двумя способами:

1. Ручная чистка. Производится с помощью специальной лопатки, поставляющейся вместе с прибором.

Процесс ручной очистки

1. Очистка при помощи встроенного насоса для бытовых приборов или специальной техники, с помощью которой осуществляется откачка примесей в таких устройствах, как колодец, подземный жироуловитель и так далее.

Очистка подземного жироуловителя

Главное правило, которое стоит знать при облуживании жироуловителей, заключается в том, что все необходимые работы надо выполнять постоянно и в нужный промежуток времени. В противном случае может возникнуть сильнейший засор системы, любая аварийная ситуация, например, прорыв канализации, и появление в помещении неприятных запахов.

При правильном и своевременном уходе за жироуловителем прибор будет служить длительное время.

Каждый человек волен сам выбирать системы очистки и защиты канализационных труб. Мы надеемся, что эта статья поможет подобрать прибор, правильно установить и ухаживать за жироуловителем как в квартире, так и в загородном доме.

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Конструкция жироуловителя

Обозначения:

• А – установленный на входе патрубок;
• В – перегородка, играет роль гасителя потока;
• С – первая сепарационная перегородка;
• D – сепарационная камера;
• Е – вторая сепарационная перегородка;
• F – отсек отстаивания;
• G – выходной распределительный отсек;
• H – патрубок для отвода очищенных стоков;
• I – уплотнитель, обеспечивающий герметичность конструкции;
• J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Схема работы жироуловителя

Обозначения:

• А – подвод стоков в бак;
• В – осадок из тяжелых загрязнений;
• С – скопившийся на поверхности воды жир;
• D – сепарационные перегородки;
• Е – линия уровня воды;
• F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Это интересно: Устройство конструкции сливного бачка унитаза — принцип работы сливного механизма

Конструкция жироуловителя и принцип его работы

Конструктивно канализационный жироотделитель представляет собой устройство в герметичном корпусе, к которому подведены входной и выходной патрубки. Корпус накрыт съемной крышкой, благодаря чему можно выполнять ручную очистку резервуара и его профилактическое обслуживание. Корпус жироуловителя разделен на 2-3 отсека, сообщающихся между собой. В каждом из отсеков происходит отделение жира и других твердых включений. Из последней камеры в канализацию попадает уже обезжиренные стоки. Наиболее простые модели устройств могут иметь всего одну камеру. К их числу относятся самодельные приспособления.

Простой бытовой жироуловитель, предназначенный для размещения под мойкой

Принцип работы жироуловителя основан на разности плотностей жира и воды. Известно, что жир легче воды, поэтому он всегда поднимается на ее поверхность.

Попадая в первую камеру, вода постепенно поднимается, а скопившийся на ее поверхности жир перетекает в специальный лоток или остается плавать на поверхности воды. Частично обезжиренная вода направляется снизу во вторую камеру. Во второй камере жироуловителя происходит окончательная очистка стоков от жира, который не задержался в первой камере.

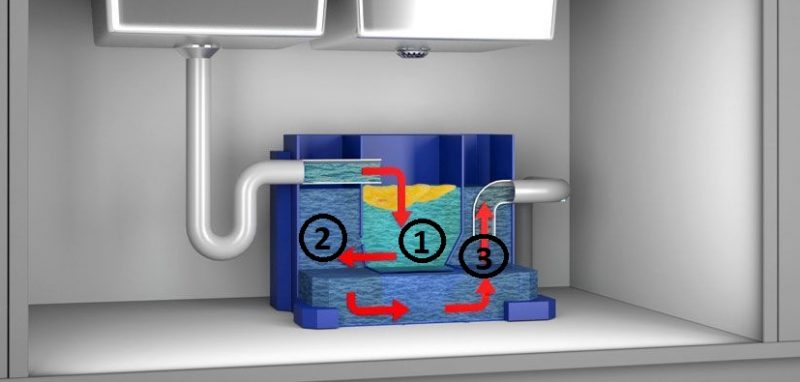

Как работает жироуловитель можно понять, изучив фото

В первой камере также происходит осаждение твердых частиц из сточных вод. Это вызывает необходимость ручной очистки первой камеры. Дополнительно, перед входом в жироуловитель, может устанавливаться фильтр грубой очистки, который частично очищает стоки.

Как устроен жироуловитель, в чем его преимущества

Как мы только что выяснили, жироуловитель необходим для максимальной очистки стоков не только от масел и жиров, но также от разного рода труднорастворимых примесей, способных навредить окружающей среде. Такое устройство, по сути, является емкостью, которая поделена на отсеки, где, в свою очередь, и оседают жиры и иные частицы. Жироуловитель функционирует по предельно простому принципу – природной гравитации. Дело в том, что удельный вес жира, насколько известно, меньший, чем воды.

По этой причине данные вещества всегда оказываются на поверхности, а оттуда поступают в особый отсек, который известен как отстойник. Когда жироуловитель наполняется отходами, его с легкостью очищают вручную или механизированным способом.

И неудивительно, что «ловушки» для жира имеют многочисленные преимущества. Рассмотрим основные из них.

1. Эти устройства нейтрализуют характерный запах, который, как известно, неизбежно появляется в ходе разложения жира.
2. Также они могут оснащаться специальным датчиком, который следит за уровнем жира.
3. Жироуловитель в собранном состоянии предельно герметичен, благодаря чему внутрь не попадают сторонние жидкости или иной мусор.
4. Устройство предотвращает развитие коррозийных процессов внутри трубопровода.
5. Он предельно прост в монтаже, а также в последующей его эксплуатации.
6. Электроэнергия для «ловушки» не требуется, также прибор функционирует круглосуточно без необходимости в добавлении активных химикатов.
7. Стоит прибор относительно дешево, если сравнивать его стоимость со стоимостью иных фильтрационных приспособлений.
8. Наконец, конструкция предельно прочна, равно как и материалы, используемые при ее изготовлении.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Жироуловители из полипропилена «Термит»

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые жироуловители Флотенк

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Сепаратор из нержавейки производства ACO Group

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

Самостоятельная установка оборудования в шкафу под мойкой

Все работы по монтажу жироуловителя под мойку можно выполнить самостоятельно, для этого не нужно иметь особых знаний и специальных инструментов. Соединительные элементы для подключения приобретают непосредственно вместе с оборудованием. Дополнительная фурнитура и трубки требуются только для подключения агрегата к канализационной системе и сифону.

В большинстве случаев в магазине представлены конструкции в собранном виде, включая жироуловители на раковину, что предполагает наличие вставленных и проверенных на герметичность соединительных трубок или резиновых переходников.

Непосредственно установка оборудования под мойку для очистки воды от жировых примесей предполагает выполнение следующих действий:

• Перед тем, как установить жироуловитель под мойку, необходимо приготовить для него место.
• Далее выполняют сборку оборудования, если основной агрегат и дополнительные соединительные элементы приобретались отдельно. В частности, колено подачи жидкости и отводящий тройник нужно присоединить к соответствующим отверстиям, предварительно обработав место соединения силиконовой смазкой.
• Если конструкция требует наличия переходников, то их также необходимо прикрутить к основному корпусу.
• Далее оборудование устанавливают на основное место.
• Промазывают составом для герметизации наружную часть патрубков и сифона, которые непосредственно примыкают к жироуловителю.
• После соединения всех элементов, конструкцию оставляют на некоторое время, чтобы герметик полностью затвердел.
• При наличии воздуховода, выполняют его присоединение к канализационному стояку.
• Открывают кран и подают воду в оборудование. Проверяют работоспособность конструкции и герметичность всех соединений. При отсутствии подтеков можно считать работу по установке жироуловителя под мойку законченной.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его

Существует три варианта установки в доме:

Существует три варианта установки в доме:

• под раковиной или мойкой;
• в подвале;
• в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

• Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
• Устанавливаем сепаратор на выбранное место.
• Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
• Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
• Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
• Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Пошаговая инструкция установки жироуловителя

1. Подготовка необходимого пространства.
2. Если детали поставляются отдельно-установка выводящей и подводящей трубок (необходима предварительная смазка силиконом).
3. Прикручивание необходимых переходников.
4. Внедрение корпуса прибора на отведенное место.
5. Обработка герметизирующим составом всех мест соединения с сифоном и канализацией, соединяемых с прибором.
6. Подсоединение всех труб и затвердевание герметика.
7. Соединение воздуховода со стояком канализации, если он есть.
8. Проверка герметичности корпуса жироуловителя и присоединений трубок с помощью открытой воды.
9. Отсутствие протеканий свидетельствует о готовности прибора к работе.

Что такое жироуловители, принцип работы

Жироуловитель (он же сепаратор) – это что-то вроде фильтра, задача которого не сколько очищать воду, сколько удерживать нерастворимые частицы жиров, масел. Конструкция простая – по виду это коробка из нержавейки, пластика, стеклопластика с патрубками для подсоединения канализационных труб. Патрубки могут быть как в верхней части, так и в боковых стенках.

Внутренняя часть корпуса разделена перегородками – они предотвращают смешивание уже очищенной и грязной воды. Принцип работы прост – вода из раковины поступает в первый отсек жироуловителя, проходит очистку от взвешенных частиц, во втором отсеке – собственно, от жиро-масляной пленки. После практически чистая – уходит в канализацию.

Нужно учитывать, что камера постепенно заполняется, поэтому ее нужно периодически чистить, чтобы не допустить попадания жира в канализационную трубу. Способ очистки зависит от модели – ручной (приятного, конечно, мало, но все лучше, чем прочищать засорившуюся канализацию) или автоматический.

Преимущества установки сепараторов:

• сохранение пропускной способности труб;
• защита от неприятного запаха в доме;
• простая установка – чтобы присоединить патрубки к сифону даже не понадобится инструмент.

Ну и, конечно, продление срока эксплуатации канализационной системы.

Какие бывают

По типу материала корпуса – пластиковые, стеклопластиковые, стальные из нержавейки или алюминия.

• Первые – самые недорогие, легкие, прочные. Не требуют специального ухода, служат без проблем до 10 лет. Именно такие обычно ставят в частных домах и квартирах.
• Стеклопластиковые надежнее, устойчивы к температурным изменениям, воздействию химических веществ.
• Металлические – из нержавейки, алюминия почти вечные, но стоят на порядок дороже. Такие обычно ставят на предприятиях общепита, в больших кафе, ресторанах. Стальные с антикоррозийным покрытием служат на порядок меньше, плюс чистить их нужно аккуратно – жесткие щетки, например, могут оставить на покрытии царапины, что в дальнейшем приведет к коррозии.

По типу установки – вертикальные и горизонтальные. Первые экономят площадь, вторые поместятся даже в небольшую по высоте нишу под раковиной. Такие устанавливают в небольших кафе, когда каждый сантиметр производственной площади задействован по максимуму.

Есть угловые модели специально для кухонных гарнитуров с угловыми распашными шкафами. Их плюс в компактном размещении, возможности подключения к 2 раковинам одновременно. Минус – приличные габариты.

Как монтировать

Монтаж стандартного бытового жироуловителя обычно никаких сложностей не вызывает. Устройство ставят на предварительно выровненное по горизонтали основание (пол, нижняя полка шкафа) – это нужно для защиты корпуса и для того, чтобы не нарушался нормальный переток воды из одного отсека в другой.

После нужно подключить устройство к приемнику (раковине) и выпускной линии (собственно канализационной трубе). В первом случае просто присоединяют к раструбу гофрированный шланг сифона, во – втором – разбирают часть системы и соединяют патрубок с канализационной трубой.

После установки устройство проверяют на герметичность – просто открывают водопроводный кран или заполняют раковину, а после спускают воду. Если в швах, местах присоединения патрубков к корпусу нет протечек – значит все сделано правильно.

Правда, все равно стоит периодически осматривать уплотнители, по мере необходимости менять износившиеся.
