Что включают в себя чертежи лестниц

Виды лестничных конструкций

Существует три основных вида лестниц. Сейчас подробно их рассмотрим.

Винтовой тип конструкции

Лестницы винтового (спирального) вида устанавливают для экономии пространства в доме. Используют для передвижения в подвал или на чердак.

Стандарт ширины лестницы определяется от 50 см до 1,2 метра. А монтажный проём рассчитывается путём умножения предполагаемого размера конструкции на два. То есть при ширине спиральной лестницы в 70 см проём будет составлять 70*2 = 140 см.

Спиральную конструкцию можно строить и более широкой. Но при наличии свободной территории в доме более 3 м проектировщик порекомендует поставить маршевую лестницу.

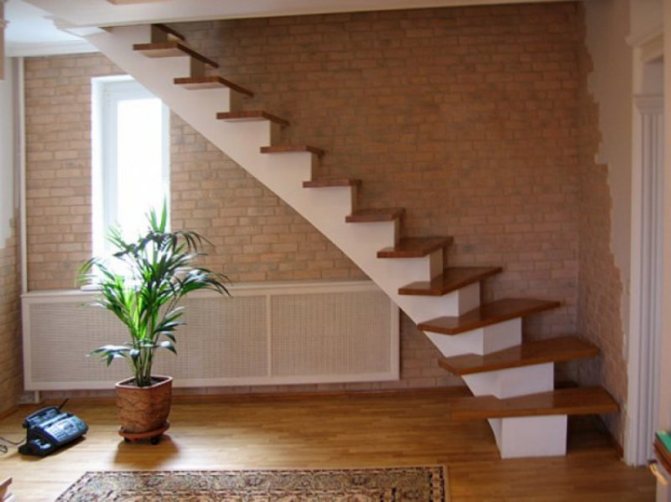

Тип маршевой лестницы

Маршевый вид лестничной конструкции, является самым удобным, распространённым и практичным вариантом. Устанавливается при наличии достаточной площади в доме. По данному виду конструкции передвижение не составляет никакого труда.

Для возможности размещения маршевой лестницы в комнате нужно нарисовать прямоугольный треугольник. Под двумя катетами треугольника определяются длина пола и высота стены. Угловое положение сооружения рекомендуется применять от 30 до 45 градусов.

Комбинированный тип

Основой комбинированной конструкции служит стальной каркас. А на него устанавливаются ступени из дерева, стекла или камня. Основными способностями данного построения являются надёжность и воздушность. Исполнением комбинированного сооружения обычно служит дугообразная криволинейность. Также комбинирует в себе основы маршевой и спиральной конструкций, плавно изгибающихся под различными углами.

Основными преимуществами комбинированного вида конструкции являются:

1. Высокая степень прочности. Каркас из металла способен выдержать огромные нагрузки;
2. Практичность. Для установки лестницы используется любой угол. Прочность при этом не потеряет своего свойства;
3. Гармоничность. Комбинация из разных материалов делает данный элемент дизайна вписывающимся в любой выбранный интерьер;
4. Актуальность. Комбинированный элемент дизайна всегда имел и имеет востребованность в своём использовании.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции
Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.. В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений
Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей

Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома  рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

• Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
• Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

• Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
• Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.
• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

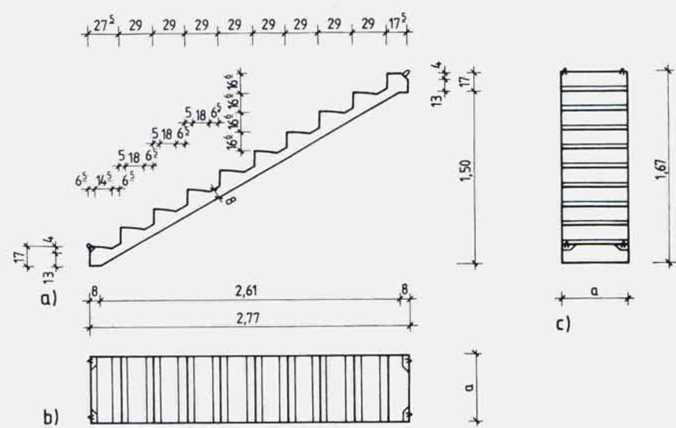

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Особенности планировок домов с лестницами

Возможные сложности

Расположение и конструкция лестничных переходов влияют на эргономику, удобство передвижения, определяют дизайн и общую концепцию внутреннего жилого пространства. Так, физиологические параметры человека диктуют нормативы высоты и ширины ступенек, ширину самого прохода – определяют размеры всей конструкции. Рекомендуются:

• ступеньки: высота — 15-18 см, ширина проступи (площадки опирания стопы) — 25-28 см;
• минимальная комфортная ширина прохода не менее метра.

При таких параметрах и этаже 2,5 м высотой проекция лестницы получается 3,5 м длиной. К этому добавьте место для удобных подходов снизу и сверху. То есть под все сооружение потребуется отвести «пятно» размером как минимум 5 м 2 на каждом уровне.

Планировка дома с лестницей на второй этаж сложнее, чем в одноэтажной постройки той же площади. Ведь части межэтажного перехода одновременно присутствуют на двух уровнях одновременно. Поэтому, изменяя планировку одного этажа, мы неизбежно меняем планировку второго.

Сложности способны создать и междуэтажные перекрытия. Хорошо, если маршевый пролет располагается вдоль плит или балок. В противном случае он «режет» несущие конструкции. Приходится предусматривать дополнительные опорные элементы – колонны или стены. Для их создания нередко используются тяжелые материалы (бетон, сталь), требующие подготовки специальных фундаментов.

Перечисленное выше, иногда приводит к ситуации, когда продуманный план дома с лестницей на первом этаже не стыкуется при переходе на следующий ярус. Это требует кардинальной переделки всего проекта.

Чем хороши планировки домов с лестницами

1. На единицу полезной площади возведение двухэтажного жилья выгоднее – меньше материалоемкость и трудоемкость работ по котловану, фундаменту и кровле.
2. Организовать комфортное внутреннее пространство дома в двух уровнях проще. Появляется возможность уменьшить площадь, занимаемую коридорами.
3. Двухэтажные постройки архитектурно выразительнее одноэтажных. Их удачное расположение гармонично вписывается в ландшафтный дизайн участка.

Параметры, необходимые для проектировки

Для создания чертежа лестницы на второй этаж, необходимо иметь точный план нижнего помещения. Он должен включать в себя ниши, двери, окна и выступы. Замер оконных и дверных конструкций производятся по наличникам. Необходимо учитывать расположение относительно пола. Также учитываются следующие параметры:

• Высота проёма. Иными словами расстояние от первого до второго этажа. В качестве точки отчета берется чистовое половое покрытие.
• Ширина проёма. В зависимости от типа лестниц, она может быть представлена различной конфигурацией. Наиболее простое решение — прямоугольная.
• Расстояние от потолка до первого этажа. Данный параметр позволяет вычислить высоту прохода.
• Если отсутствует технический план помещений, он составляется вручную. Схематично с соблюдением масштабирования на бумагу наносится чертеж первого и второго этажа.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Какой тип второго этажа выбрать

Перед тем, как построить 2 этаж, необходимо определиться с типом его возведения. Различают мансарду (помещение под самой крышей) и полноценный второй этаж. У каждого вида присутствуют свои преимущества и недостатки, поэтому выбирать следует по предназначению комнаты. Также стоит учесть следующие факторы:

• Площадь помещения. Если требуется большое и вместительное помещение, то мансарда не подойдёт. Нужен полноценный дополнительный этаж с ровными стенами и прямой крышей;
• Привлекательность здания. Для внешней красоты здания и помещения внутри лучше выбрать мансарду. Она создаёт необычные формы и пропорции, добавляет уют помещению. К тому же возможен вариант создания нестандартного балкона.
• Затраты на монтаж. Возведение полноценного второго этажа обойдётся намного дороже. Мансарда в таком случае является бюджетным вариантом. Кроме того, её возведение гораздо быстрее. Однако полноценная комната удобнее в использовании.

Все эти параметры нужно учитывать. Но все-таки чаще делают выбор в пользу постройки 2 этажа.

Мансарда Источник decorationinfo.ru

Мансарда или второй этаж?

Прежде, чем увеличивать жилую площадь частного дома нужно определить вид будущего этажа. На данный момент домовладельцы могут выбирать из двух вариантов:

• Жилая мансарда.
• Полноценный второй этаж.

Для принятия решения и выбора будущей конструкции стоит учитывать несколько нюансов, а именно:

Если важно, чтобы дом имел привлекательный и оригинальный внешний вид снаружи, то лучше отдать предпочтение мансардному помещению, так как с его помощью можно получить необычную крышу, а верхний этаж можно дополнить стильными атрибутами, например, мансардными окнами или декоративным балконом.
Ключевым фактором является стоимость строительства? Тогда выбор вновь падет на дом с мансардным этажом, ведь формирование жилой мансарды стоит на порядок дешевле, чем строительство полноценного второго этажа.

Однако ключевым фактором для многих служит полезная площадь внутреннего пространства

В этом случае предпочтительным станет полноценный второй этаж, ведь здесь прямые стены и ровные потолки, что делает объем комнат больше.
Также важно определить то, что будет находиться на втором этаже. Если целью увеличения жилплощади служит создание дополнительной спальной комнаты или игровой зоны для детей, то не стоит тратить лишние деньги, пытаясь создать второй этаж

А вот при создании коридора, ведущего к нескольким комнатам и второму санузлу предпочтение лучше отдать в пользу полноценного этажа.

Терминология

Перед тем как разрабатывать план лестницы, необходимо в полной мере ознакомиться с названиями различных моделей, а также составляющих элементов выбранной конструкции. Например, маршевые сооружения на чертежах всегда помечаются с помощью прямых линий. Винтовые лестницы всегда чертятся с учетом опорной стойки, которая расположена по центру конструкции.

В данной статье вы узнаете, как сделать чертёж лестницы

Если необходимо создать чертеж спиральной лестницы, здесь придется учесть некоторые чёткие отличия от винтовой конструкции. В такой ситуации габариты всегда описывают окружностью, внутренняя опора которой располагается не в геометрическом центре сооружения, а на определенном отдалении от него.

Чертежи лестниц с поворотом имеют четкие отличия от остальных в виде наличия 2 маршевых участков. Между ними располагаются забежные ступеньки или участки с промежутками. Если лестница сборная, чертёж обязательно должен включать в себя несколько одинаковых конструктивных частей.

При создании чертежа больцевой конструкции необходимо учитывать, что несущими частями сооружения являются остальные элементы, связывающие ступени между собой. Именно они и называются больцами.

Чертежи готовой пожарной лестницы всегда отличаются от стандартных конструкций тем, что здесь предусмотрены совсем другие размеры и углы наклона. Иногда их обозначают, как вертикальные, для того, чтобы мастер смог определиться с тем, как правильно в будущем будет происходить установка данного сооружения.

В данном видео вы подробнее узнаете о чертеже лестницы:

Помимо отличий при создании чертежа, стоит учитывать, что эти конструкции могут отличаться по используемому материалу. Им может быть:

• дерево;
• стекло;
• железобетон;
• металл;
• некоторые разновидности пластмассы;
• искусственный или натуральный камень;
• керамические изделия.

Вывод

Зная все точные определения, а также термины, которые касаются лестничных конструкций, гораздо легче осуществлять их проектирование. В свою очередь грамотно составленный проект позволит создать прочное и надежное сооружение. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Изображая разрез по лестнице, мы получаем представление не только об ее конструкции, но и о внутреннем устройстве проектируемого здания. Вот почему стоит приложить усилия и построить данный чертеж максимально качественно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
