Нормативные требования
Основным документом, регламентирующим применение противопожарных дверей является Федеральный закон ФЗ № 123 «Технический регламент о требованиях пожарной безопасности». Согласно этому закону наличие противопожарных дверей является обязательным требованием для устройсва аварийных выходов, противопожарных преград, ограждений лифтовых шахт, путей эвакуации. По действующим «Сводам правил» и СНИПам в промышленных зданиях — все проходы между складскими помещениями, цехами и комнатами общего пользования должны быть разделены противопожарными дверями. Кроме того, установка противопожарной двери требуется в складских помещениях, а также в тех помещениях, где большая вероятность воспламенения оборудования, в жилых домах, в которых первые этажи предусмотрены под магазины и офисы. Более детально особенности применения огнестойких конструкций определяют следующие нормативные документы:
- Свод Правил СП1.13130.2009 «Системы противопожарной защиты. ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ»
- Свод Правил СП2.13130.2009 «Системы противопожарной защиты. ОБЕСПЕЧЕНИЕ ОГНЕСТОЙКОСТИ ОБЪЕКТОВ ЗАЩИТЫ»
- Свод Правил СП4.13130.2009 «Системы противопожарной защиты. ОГРАНИЧЕНИЕ РАСПРОСТРАНЕНИЯ ПОЖАРА НА ОБЪЕКТАХ ЗАЩИТЫ. Требования к объемно-планировочным и конструктивным решениям»
- ГОСТ Р 51136-2008 «Стекла защитные многослойные. Общие технические условия».
- ГОСТ Р 53307-2009 «Противопожарные двери и ворота. Методы испытаний на огнестойкость»
- ГОСТ Р 53308-2009 «Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Методы испытаний на огнестойкость».
Большинство из указанных нормативных документов вступило в действие с 1 января 2010г.
Противопожарные двери изготавливают в соответствии с существующими техническими требованиями. Кроме того, противопожарная дверь должна подлежать обязательной сертификации. Документом, подтверждающим сертификацию данной двери, является сертификат пожарной безопасности, выданный соответствующим органом по сертификации на основании результатов испытаний продукции испытательной лабораторией, аккредитованной в системе сертификации противопожарной безопасности.
В случае поставки контрафактной продукции возникает основание для возбуждения уголовного дела и привлечения виновных по статье 238 УК РФ: «Производство, хранение, перевозка либо сбыт товаров и продукции, выполнение работ или оказание услуг, не отвечающих требованиям безопасности». Статья предусматривает лишение свободы и штраф. Поставщик будет обязан устранить нарушения и заменить двери.
Наиболее важным критерием является огнестойкость противопожарной дверной конструкции
Для обозначения этого качества изделия используются символы E и I. Обычно они указываются парно, так как их показатели равны. Первая из букв указывается на запас прочности полотна, другая – на степень его теплонепроницаемости. Эти характеристики выражаются во временном эквиваленте, и в зависимости от уровня стойкости разделяются на три типа:
- 1 тип. К нему относятся двери класса EI-30, способные сдерживать огонь в течение получаса.
- 2 тип. Модели с обозначением EI-60 рассчитаны на часовую устойчивость к огневому воздействию.
- 3 тип. Показатель EI-90 означает высшую степень надежности конструкции, обеспечивающую защиту помещение не менее чем полтора часа.
Классификация по материалам
Противопожарные двери также классифицируются по материалам, из которых изготовлена их конструкция:
Металлические (стальные) противопожарные двери.
Деревянные противопожарные двери (древесина обработана антипиренами).
Противопожарные двери с частичным или полным заполнением светопрозрачными конструкциям (огнестойкой стекло в каркасе);
Противопожарные входные изделия также подразделяются по размерам и конструкции:
- Двери. Подходят для размещения в обычных проемах в различных помещениях. Могут иметь одностворчатую и двустворчатую конструкцию.
- Ворота. Предназначены для оснащения широких проемов, используемых для въезда техники. Могут быть распашными, сдвижными или секционными.
- Люки. Применяются для оснащения нестандартных по размеру проемов. Могут быть использованы как на вертикальной, так и на горизонтальной плоскостях.

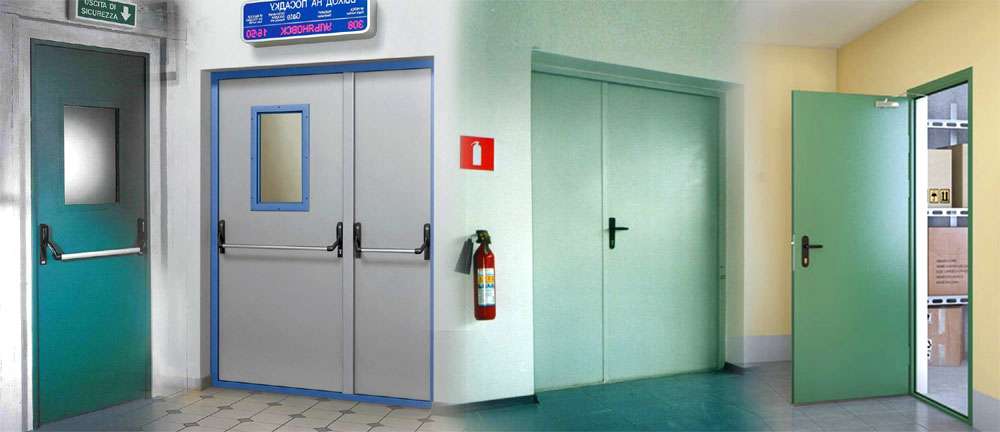

Места установки
Назначение противопожарных дверейПо месту монтажа противопожарные двери делятся на следующие виды:

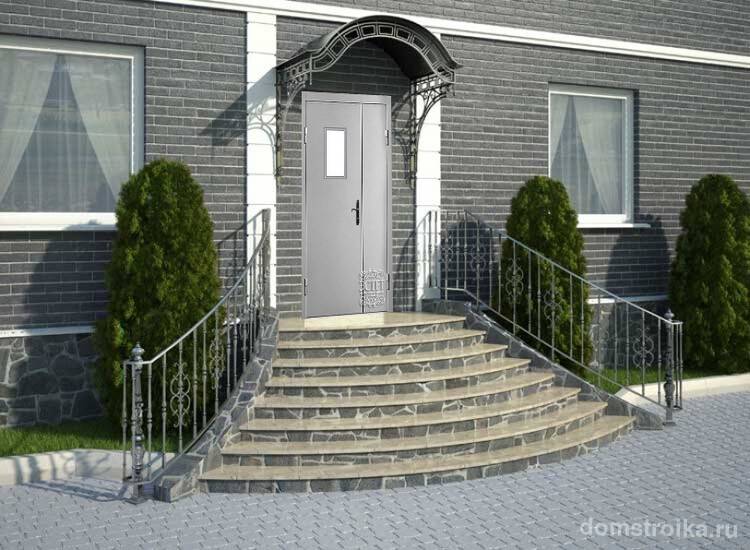

Входные (перекрывают входы и выходы по наружному периметру здания: входы в подъезды, эвакуационные выходы, выходы на кровлю и балконы и т.д. );
Внутренние (офисные, квартирные, лифтовые двери);

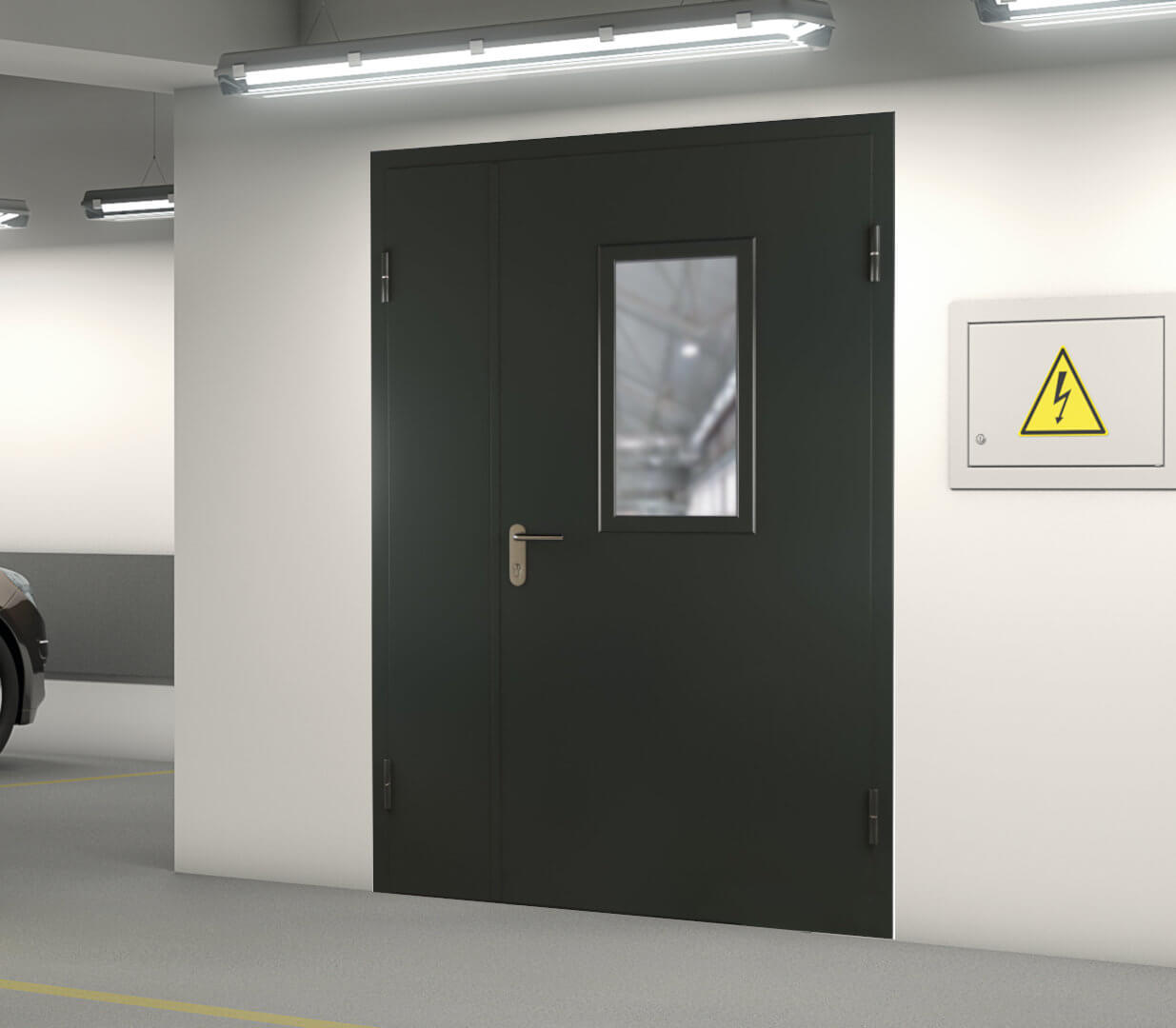

Технические (для помещений с электрооборудованием, мусоросборочных камер, проходов по производственным помещениям и т.д. ).
Нормы и правила установки
Итак, выше было обозначено, что не существует определенного документа, по которому бы регламентировалась установка противопожарных дверей (нормативы и последовательность). Поэтому подрядные организации методом «тыка», но учитывая нормы установки обычных дверных конструкций, используют стандартные монтажные технологии, добавляя в процесс определенные нюансы, чтобы не снизить противопожарные свойства изделий.
Предлагаем ознакомиться с требованиями к противопожарным дверям, а точнее, к их установке. Вот предлагаемая последовательность процесса.
Установка противопожарной двери
Осмотр дверного проема на предмет обнаружения дефектов.
Если производится замена старого изделия на ПД, то первую демонтируют вместе с коробкой, зачищаются торцы проема, то есть производиться подготовка к монтажу.
Если здание является новостройкой, то дверной проем замеряется по высоте и ширине, и полученные параметры сравниваются с проектными. Если есть значительные отклонения, то придется подбирать ПД по новым размерам или выравнивать проем кирпичами или бетонными блоками, если разница по ширине
Если по высоте, то увеличивают высоту порога или заливают на пол более толстую бетонную стяжку.
Обратите внимание, что при установке обычных дверей мастера просто заполняют зазор между изделием и торцами проема монтажной пеной. А само изделие крепят длинными анкерами. С противопожарной этого делать нельзя
Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки. Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.
С противопожарной этого делать нельзя. Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки
Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.
Навешивание полотна и установка доводчика
Требования к дверям по пожарной безопасности, особенно к их установке, достаточно жесткие. Но часто случается так, что руководители объектов заставляют своих работников проводить монтаж дверей. Или когда подрядчик ставит на эти работы мастеров, занимающихся установкой обычных проходных дверей. Вроде бы ничего сложного в монтажном процессе нет. Но практика показывает, что установленные изделия по технологии «тяп-ляп» (так дешевле обходится) вызывают негативную реакцию у представителей Госпожнадзора, которые принимают объект в эксплуатацию.
Инспектора просто отказываются принимать их. Нарушения на виду. Минимальное наказание – предписание, в котором рекомендуется установленные двери демонтировать и установить по нормам. На это дается определенный срок.
Поэтому запомните, что монтажом ПД занимаются организации, которые прошли лицензирование в Министерстве Чрезвычайных Ситуаций (МЧС). Именно наличие разрешения (лицензии) подтверждает возможность проведения установки. Самодеятельностью заниматься не стоит. Это ни в коем случае не является борьбой за качество или против так называемых «диких» бригад. Хотя и это присутствует тоже.
Просто МЧС отдает предпочтение тем компаниям, руководят которыми бывшие работники пожарной охраны (пожарники). Эти люди, прошедшие обучение пожарному делу, знающие не понаслышке, что такое пожар, могут отдать себе отчет, какое значение придается противопожарным дверям (требованиям к ним)
Все они по роду своей деятельности сталкивались с , знают, какие требования к ним предъявляются и, на что надо обратить внимание при их установке
Не забываем и о том, что при выявлении недочетов, связанных с монтажом ПБ, компании, их устанавливаемые, будут оштрафованы
Добавим и большой профессиональный опыт таких сотрудников, что тоже немаловажно
Противопожарная дверь в офисе
Особенности конструкции
Выделяют следующие конструктивные особенности огнеупорных конструкций:

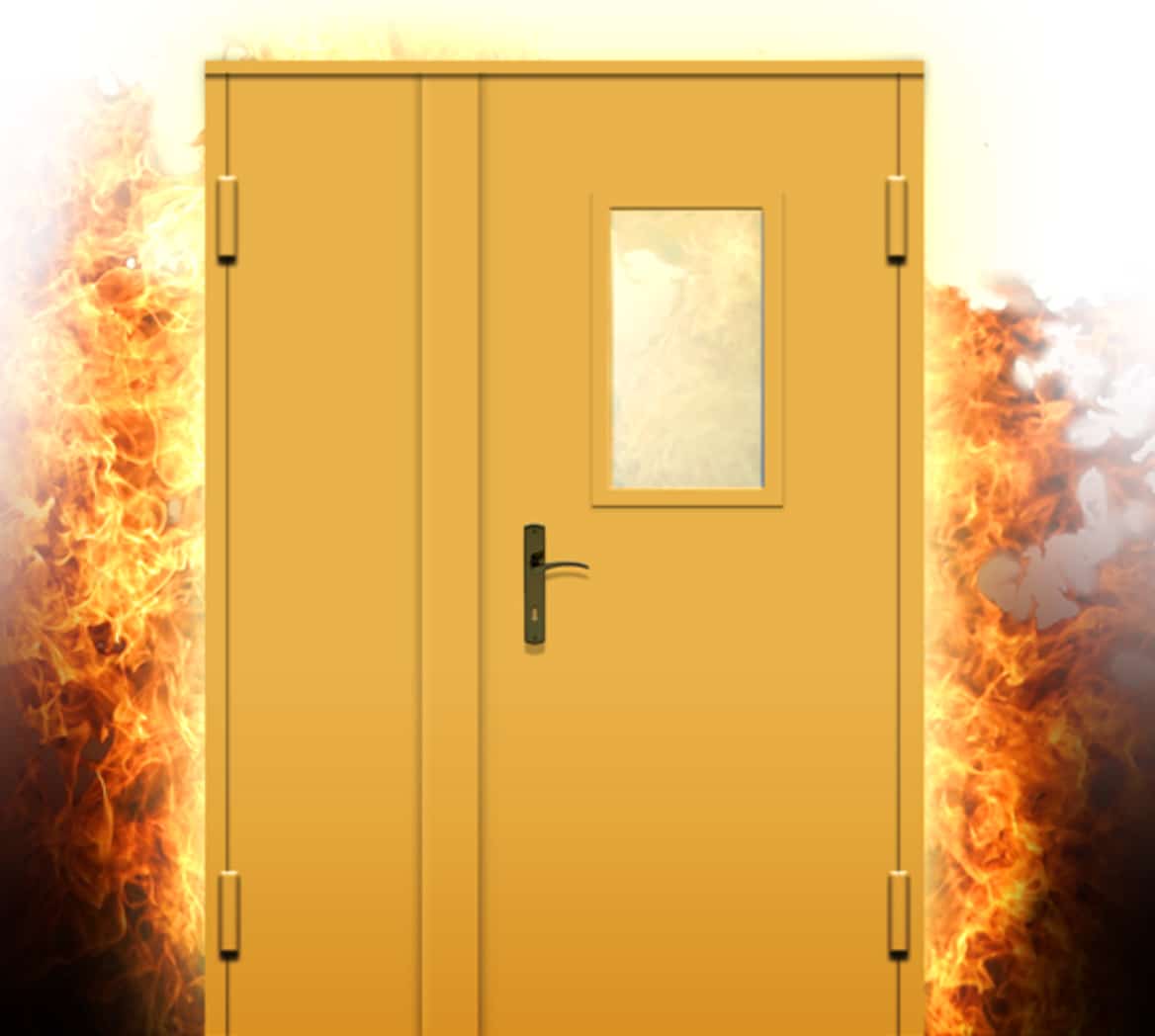

Количество полотен двери
Существуют два основных типа:
- Однопольные (в технической документации, как правило, не обозначаются вовсе или обозначаются цифрой 1);

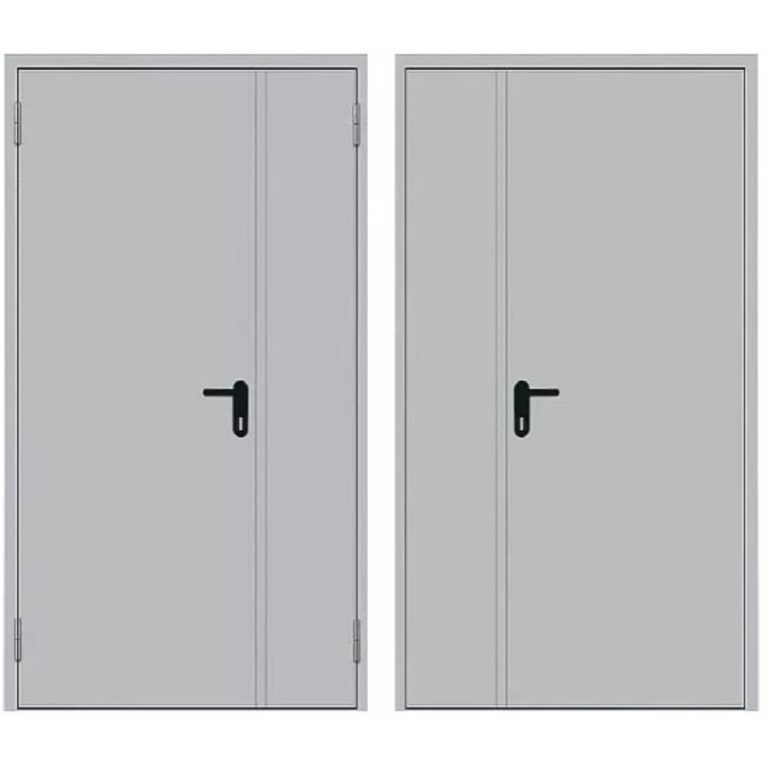

- Двупольные (обозначаются цифрой «2», например Г2 – глухая двупольная правая).
По-другому такие двери называются одностворчатые и двустворчатые соответственно.
В свою очередь двупольные противопожарные двери делятся на равнопольные – когда обе дверные створки одинакового размера и разнопольные – когда створки дверей разного размера.
Различают активные и пассивные створки. Активная створка та, на которой расположена ручка для открывания и закрывания, пассивная створка – без ручки. Активная створка может быть как правой, так и левой;

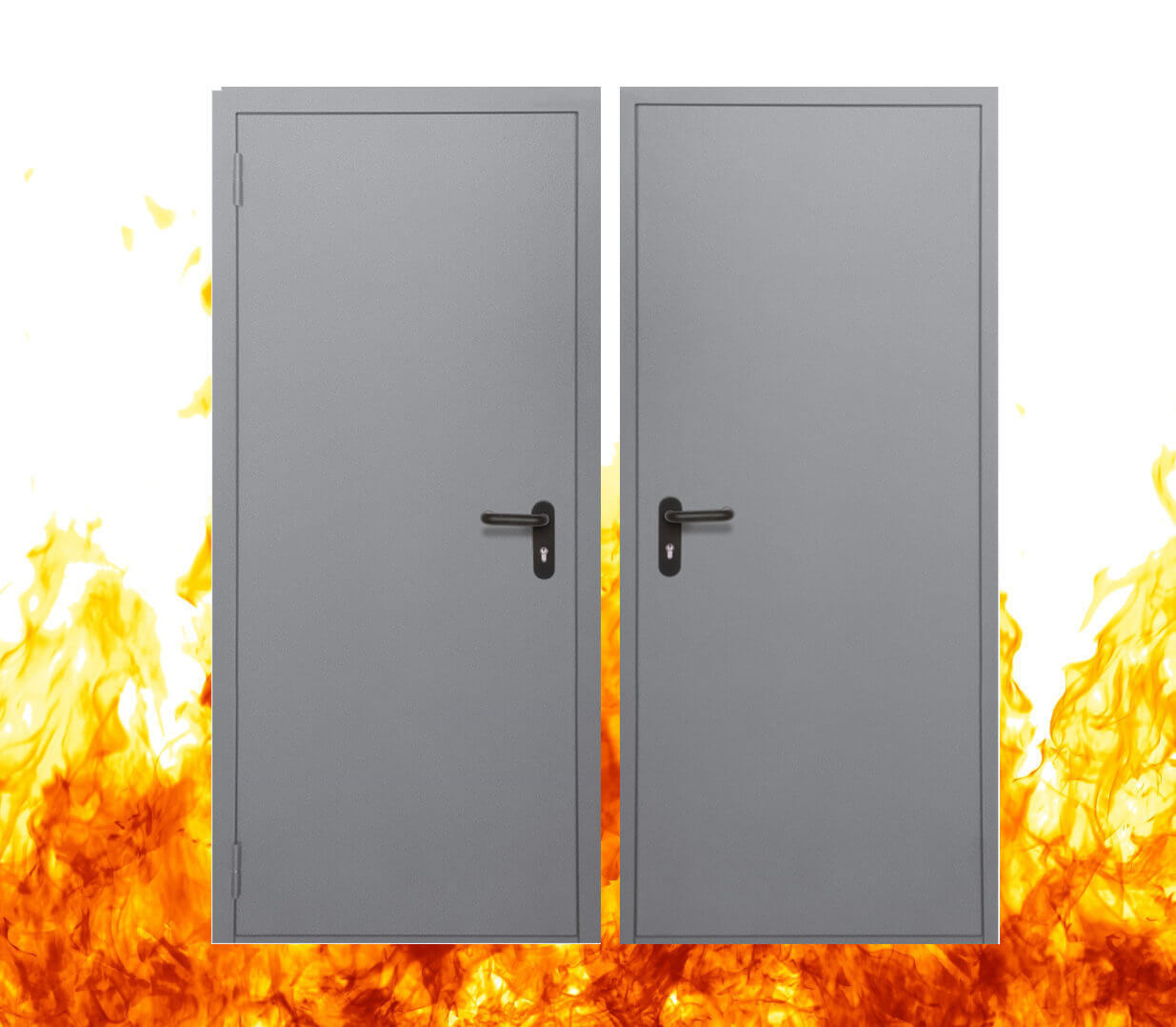

Направленность открытия
Противопожарные двери, как и любые другие, могут быть правыми (в технической документации, как правило, не обозначаются) или левыми (обозначаются – «Л», например ГЛ дверь глухая однопольная левая).
Часто направленность двери ошибочно определяют по открывающейся стороне — если дверь открывается влево, значит она левосторонняя.
Это не так, на самом деле сторона двери определяется по наружным дверным петлям со стороны активной створки.
Т.е. если встать к двери лицом так, чтобы дверные петли активной створки оказались снаружи (или на ближней к Вам стороне дверной коробки, если петли скрытые), и если они будут находиться справа, значит дверь правая, если петли окажутся слева, значит дверь левая;

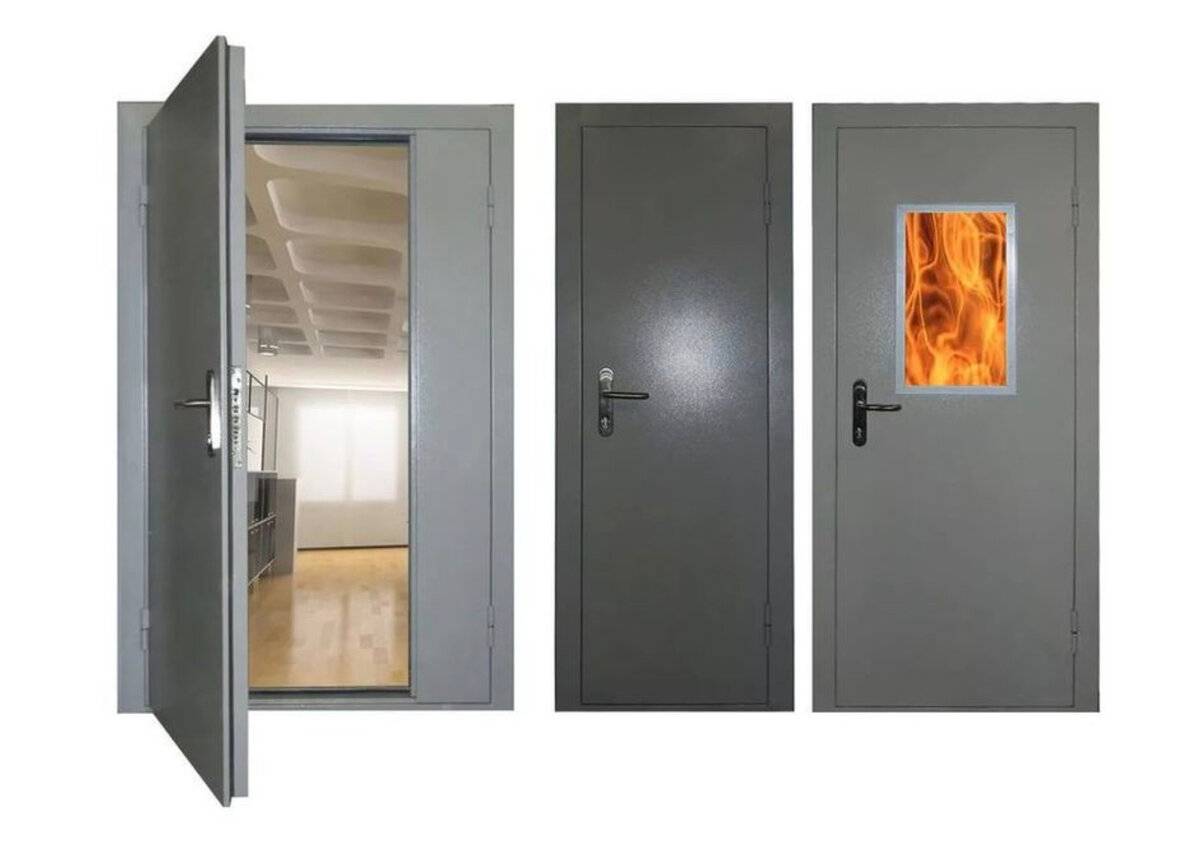

Тип дверного полотна
Выделяют два основных типа:
- Глухое полотно — в технической документации обозначается – «Г», например ГЛ – глухая однопольная левая;
- Остекленное полотно — обозначается – «С», например С2Л – остекленная двупольная левая, по-другому остекленные противопожарные двери называют светопрозрачными.
Выбирая противопожарную дверь важно помнить следующее:
Уровни огнестойкости
Основное требование, которое применимо о всем дверям этого типа – приемлемый уровень огнестойкости. Исходя из этого параметра, подборка производится индивидуально в каждом конкретном случае с учетом специфики промышленного или бытового помещения. Уровень огнестойкости определяется такими показателями как стойкость к экстремальным показателям каждого из элементов противопожарной двери в отдельности. Измерение производится во временном диапазоне. На каждом из этапов производства подобные конструкции проходят множество различных испытаний, которые и характеризуют уровень их прочности. Результатом подобных опытов становятся данные, которые после вносятся в техническую документацию противопожарных дверей.
Уровни огнестойкости:
- W показывает уровень стойкости относительно потока горячего воздуха. Это время, через которое дверь деформируется со стороны источника возгорания;
- S характеризует имеющийся уровень дымоизоляции;
- E показатель отвечает за временной промежуток, через который конструкция потеряет свои основные свойства;
- I характеризует временной промежуток, который показывает время, которое пройдет до того момента, как горячий воздух нарушит целостность теплоизоляционного слоя.
Как выбрать противопожарную дверь
Запомните: чем дольше дверь может противостоять огню, тем она дороже. Например, дверь российской фирмы «НПО Пульс» марки ДПМ-01/60 (EI 90, где Е – потеря целостности, I – нарушение теплоизоляционных качеств), преграждающая напор огня 90 минут, стоит в пределах 15 тысяч рублей. А дверь ДПМ-01/60/1 (EI 60), преграждающая путь огню в течение 60 минут, примерно на 1500 рублей дешевле.
Противопожарную дверь нужно выбирать с таким расчетом, что если в помещении случится пожар и оно выгорит полностью, то целостность двери при этом не нарушится. В среднем жилая комната, охваченная пламенем, выгорает за 15 – 20 минут. Офисы могут гореть дольше (из-за оборудования и синтетической отделки: стен, пола, потолков, мебели). Отсюда вывод: огнестойкость двери должна быть обязательно больше 30 минут.
Чтобы металлическую противопожарную дверь не деформировало, нельзя допускать значительного нагрева какой-нибудь ее части: нагретая часть расширяется и «ведет» за собой всю конструкцию. В результате дверь заклинивает. Кстати, во время пожара, сопровождающегося взрывами легковоспламеняющейся химии, как раз и происходит практически мгновенное повышение температуры. Поэтому на складах, где хранятся нефтепродукты, растворители и составы на основе бензина, керосина, ацетона и пр., лучше ставить дверь, в которой металл заизолирован другим материалом. Например, шведские двери «Сведор» (Swedoor), «Далок» (Daloc) и финские «Нобиа» (Nobia), укомплектованные внутренним стальным листом.
Достойный производитель разрабатывает модель с таким расчетом, чтобы свести вероятность деформации к минимуму. Но если уж это произойдет, то полотно противопожарной двери не должно деформироваться в направлениях «частей света» (вверх/север, вниз/юг, влево/запад, вправо/восток), а только внутрь или наружу. То есть допускается, чтобы дверное полотно «вздулось пузырем» или выгнулось внутрь, но никак не «расперлось» в дверной коробке так, чтобы было невозможно открыть.
Чтобы свести к минимуму нагрев двери со стороны, где нет огня (минимизировать теплопередачу), внутренние детали металлической дверной конструкции, соединяющие лицевую и тыльную части, дополняют теплоизоляционными прокладками (теплоизоляторами), или, как их еще называют, – тепломостами. Внутренним теплоизоляционным материалом противопожарной двери может быть минеральная плита на основе базальтовых волокон. Причем чем длиннее базальтовая нить, тем медленнее под воздействием температуры будет происходить разрушение плиты. Для жилых комнат достаточно теплоизолятора с пределом 7000°С, например «Роквул» (Rockwool). Кстати, если в качестве теплоизолятора вам предлагают стекловату, не соглашайтесь. Сегодня есть гораздо более эффективные теплозащитные материалы. Как нам рассказал Анатолий Лившиц из ООО «Скандинавские строительные материалы», недавно появился новый и, безусловно, перспективный теплоизоляционный материал (выпускается в том числе и в Подмосковье) – из кремнезема. Этот материал в виде мягкой белой ваты, свернутой в рулон, спокойно выдерживает температуру 1100 – 1200°С (кратковременно до 1800°С). К тому же материал абсолютно безвреден для человека (экологически чистый). Сегодня его все чаще заказывают для теплоизоляции дверей лифтов, к которым, понятно, противопожарные требования особенно высоки. Кстати, именно этот материал собираются использовать для теплоизоляции лифтов и помещений Останкинской телебашни.

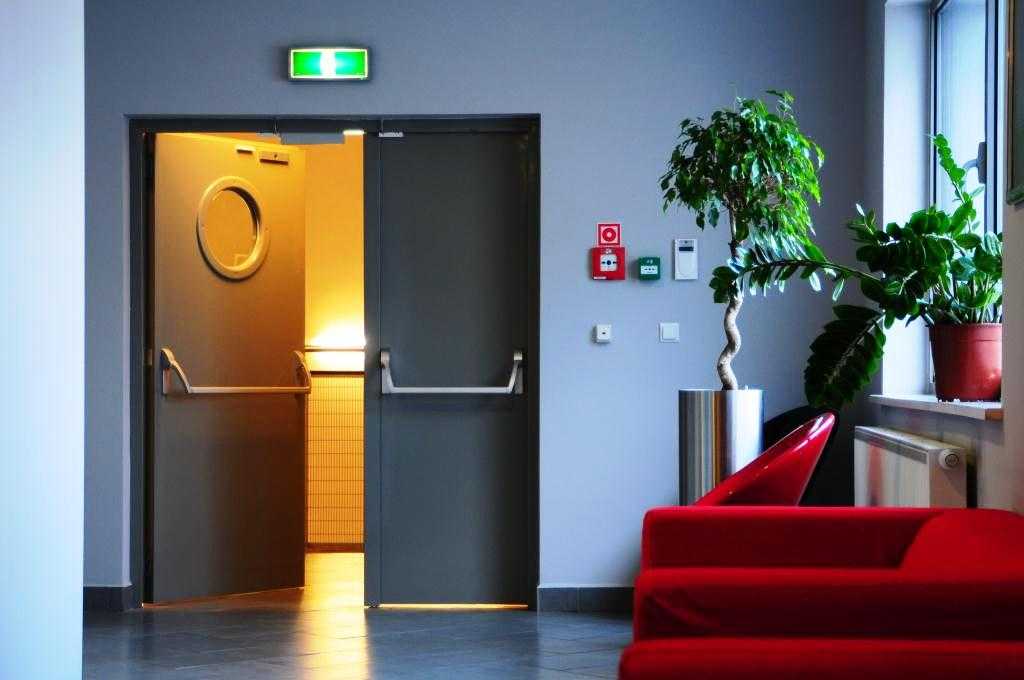

Кроме того, для облегчения эвакуации во время пожара, когда дорога каждая секунда, придумана система открывания противопожарной двери – «антипаника». Суть этой системы в том, что снаружи дверь закрыта и открыть ее можно только ключами, а изнутри все запоры открываются одним нажатием дверной ручки. Иногда такая ручка по внешнему виду напоминает рейку, почти равную по ширине дверному полотну. Она крепится к двери на подвижных кронштейнах. В случае пожара человек просто упирается в дверную ручку-рейку, и дверь тут же открывается. Это очень удобно, когда заняты руки или когда в панике нет возможности возиться с замками. Такое приспособление поможет во время пожара быстро выскочить из помещения.
И наоборот, некоторые противопожарные двери при пожаре специально автоматически плотно закрываются, преграждая тем самым путь огню и дыму. Но если понадобится выйти, то они так же легко открываются (без ключа). При повышении температуры или при появлении дыма на двери срабатывает специальный датчик, подающий сигнал на механизм двери, и дверь плотно закрывается.
Противопожарные двери из стекла
Конструкция, которая дополнительно содержит специальные вставки, выполненные из закаленного стекла, не становится менее прочной, по сравнению со стальной дверью. Стекло, естественно, применяется специальное, оно имеет высокие огнестойкие свойства, может противостоять ударам. Дверь, состоящая более чем на 25% из стекла, можно считать стеклянной, менее чем 25% — остекленной. Огнестойкими будут не только сами двери, а также перегородки и фрамуги.
Выбирая стеклянную противопожарную дверь следует обратить внимание на определенные критерии:
- материал рамы;
- для каких целей устанавливается конструкция;
- правильно выбрать уровень стойкости конструкции огню.
Если сравнить стеклянную противопожарную дверь с конструкциями из дерева или металла, то первые имеют некоторые преимущества:
- отлично впишутся в любое помещение, украсят интерьер;
- имеют высокие эксплуатационные свойства: хорошую тепло- и звукоизоляцию, стойкие к коррозии, деформации или ударам;
- имеют высокий уровень пропускания солнечных лучей;
- универсальность конструкции – может использоваться в жилых, производственных помещениях, в офисах или общественных местах;
- дверь из стекла можно применять для воплощения в жизнь решений дизайнера: для зонирования помещения или для зрительного изменения его размера, создание естественного освещения.
Огнестойкие двери из стекла выполняются одно- или двухстворчатые, могут открываться как в левую, так и в правую сторону. Если конструкция полностью стеклянная, она может открываться в любую сторону.
Как выбрать противопожарную дверь?
При выборе учитывается не только размер, но и предел огнестойкости. Это ключевой параметр, определяющий степень надежности изделия и уровень пожарной безопасности в здании или помещении. Предел огнестойкости определяют аббревиатуры EI и REI. Каждая буква в этих аббревиатурах имеет свое значение. В частности, под R понимают потерю несущей способности под воздействием огня, под E — потерю целостности изделия, под I — потерю теплоизолирующих качеств. При потере несущей способности дверь получает самые серьезные дефекты, а вся конструкция обрушивается. При потере целостности в полотне появляются отверстия и трещины, через которые в другие помещения попадает дым и огонь. Потеряв теплоизолирующие качества, дверь начинает нагреваться с другой стороны и нагревать воздух в помещении.
Противопожарная дверь IE 30
Чем больше значение рядом с аббревиатурой, тем больше времени выдержит дверь прежде, чем рухнет или потеряет защитные качества.
Выглядит это так:
- REI 30 подразумевает, что дверь выдержит воздействие огня в течение получаса прежде, чем потеряет несущую способность, теплоизолирующие качества и целостность.
- RE 30 означает, что через полчаса после начала пожара дверь потеряет целостность или несущую способность.
- R 30 определяет потерю несущей способности в течение получаса.
Чем больше цифра, тем дольше выдержит дверь, не теряя своих защитных свойств. Разумеется, если указана только R или RE, цифра должна быть выше (например, 120 или 60 минут), так как дверь теряет свои теплозащитные качества раньше, чем обрушивается.
Даже качественная противопожарная дверь не сможет защитить вас и ваше здание от пожара. Рано или поздно дверь потеряет целостность, и огонь перекинется на соседние помещения. Огнестойкость дает лишь небольшую фору. За это время вы должны успеть эвакуировать из здания людей и вынести самые ценные вещи, вызвать пожарных, а в идеале — ликвидировать пожар.
Огнестойкость
Огнестойкие свойства противопожарных дверей в большой мере зависят от размеров стеклянной вставки и варианта наполнения проема.
Для моделей с площадью стеклянной поверхности, не превышающей 25 %, существует отдельная классификация. В маркировке этой характеристики используются буквы E, I, S и числа.
E характеризует появление трещин на дверях, через которые может проникать дым, огонь.
I – показатель уменьшения теплоизолирующей способности полотен, сопровождающейся перегреванием внутренней части конструкции в целом.
S – индикатор снижения способности дверей изолировать помещение от дыма.
В зависимости от типа используемого наполнения дверных проемов с площадью стекла, меньшей 25 % всей поверхности, двери подразделяются на категории EI-15, EI-30, EI-60.
Число обозначает количество минут до потери огнестойкости. Двери первого типа имеют число, равное или превышающее 60 в маркировке, что обозначает минимальное время стойкости.
Для противопожарных дверей второго типа максимальное время составляет 60 минут, а минимальное 30. Модели 3 типа характеризуются самой маленькой стойкостью потому, что могут выдержать максимум 30 минут пожара, и минимум 15.
Дымогазонепроницаемые модели дверей со стеклянной вставкой, не превышающей 25 % общей площади полотен, в зависимости от вида наполнения проемов подразделяются аналогично на классы EIS -15, EIS -30, EIS -60 и более.
Если продолжительность достижения предела огнестойкости по разным показателям отличается, то цифра ставится не одна в конце, а после каждой буквы. Например, возможна маркировка E 60,I30, S15.
Это значит, что дым может начать просачиваться через железные полотна через 15 минут, тепло перестанет изолироваться через 30 минут, а трещины могут появиться через час.
Для разновидности дверей с большой площадью стекла, превышающей 25 %, в маркировку вводят букву W, которая характеризует попадание потока тепла в помещение на расстояние до полуметра.
Маркировка противопожарных дверей с большой площадью стекла выглядит так: EIW. При буквах рядом указывают цифры, обозначающие количество минут.
При рассмотрении дверей как элемента строительных конструкций в характеристики вводится параметр R – продолжительность временного интервала, после которого нарушается несущая способность.
Дверная коробка
Существует несколько основных видов дверных коробок для металлических дверей. Охватывающая коробка заходит на поверхность стены с обоих сторон.
При этом несложно придать эстетичный внешний вид всей конструкции, поскольку полотно снабжено наличниками, скрывающими различные дефекты и огрехи установки.
Внутренняя коробка помещается внутрь дверного проема до окончательной отделки стен. Угловая коробка легко устанавливается в различные дверные проемы. Она снабжена наличником с внешней стороны.
По периметру коробки монтируется слой термореактивной ленты 10 мм в ширину и 2 мм в толщину. Если возгорание возможно с обеих сторон двери, то клеится два ряда этой ленты.
Вопросы установки
Огонь может проникнуть через щели между дверной коробкой и стеной, поэтому к установке нужно подойти со всей ответственностью. Использовать обычные материалы и оставлять большие зазоры нельзя. Для полной герметизации используется специальная монтажная пена — огнестойкая. Она также может иметь свой предел огнестойкости.
Важно соблюдать не только технологии установки, но и правила пожарной безопасности. Они несложные
В частности, даже обычные двери должны распахиваться по направлению движения людей при эвакуации. То есть наружу — в коридоры или на улицу. Дверь, распахивающаяся внутрь, может привести к образованию толкучки, блокировке выхода, травмам.
В фойе, коридорах на этажах, вестибюлях устанавливают двери с простейшим запорным механизмом, который можно открыть без ключа изнутри. Если использовать обычный замок, при эвакуации можно просто не найти ключ. Идеальный вариант — система «антипаника», когда дверь снаружи запирается и отпирается только ключом, а изнутри ее можно открыть, просто нажав на ручку. Ручка представляет собой длинную рейку. Если образуется толпа, дверь может распахнуться даже случайно.
