Что такое реле: разновидности, область использования, основные характеристики

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

• относительно низкая стоимость (благодаря недорогим составляющим);
• присутствует мощная изоляция между катушкой и контактной группой;
• не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
• есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

• износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
• при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
• относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Смотрите это видео на YouTube

Смотрите это видео на YouTube

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Классификация

По виду физических явлений, используемых для действия:

• электромагнитные
  • нейтральные;
  • поляризованные;
• магнитоэлектрические;
• ферродинамические;
• индукционные реле;
  • с вращающимся полем;
  • с бегущим полем;
• ферромагнитные;
• магнитострикционные;
• электростатические;
• электронные;
• ионные;
• полупроводниковые (твердотельные);
• сегнетоэлектрические;
• пьезоэлектрические;
• МЭМС-реле;
• фотоэлектрические
  • эмиссионные;
  • резистивные;
• резонансные;
• тепловые:

По виду физических величин, на которые реагируют: По назначению делятся на:

• аварийные
• контроля и управления
  • воспринимающие;
  • исполнительные;
  • промежуточные.

Обозначение на схемах

На принципиальных электрических схемах реле обозначается следующим образом:

1 — обмотка реле (A1, A2 — управляющая цепь), 2 — контакт замыкающий, 3 — контакт размыкающий, 4 — контакт замыкающий с замедлителем при срабатывании, 5 — контакт замыкающий с замедлителем при возврате, 6 — контакт импульсный замыкающий, 7 — контакт замыкающий без самовозврата, 8 — контакт размыкающий без самовозврата, 9 — контакт размыкающий с замедлителем при срабатывании, 10 — контакт размыкающий с замедлителем при возврате.

11 — общий контакт, 11-12 — нормально замкнутые контакты, 11-14 — нормально разомкнутые контакты.

На некоторых схемах ещё можно встретить обозначения по ГОСТ 7624-55.

Схема устройства электромагнитного реле и принцип работы

Самое простое реле состоит из якоря, электромагнита (сердечник и обмотка), возвратной пружины и соединяющих конструкционных элементов: основания, каркаса, ярма. При поступлении тока срабатывает электромагнит и соединяет якорь с контактом, в результате этого действия электрическая цепь оказывается замкнутой. Если подача тока прекращается или его параметры снижаются ниже определенной величины, пружина возвращает якорь в первоначальное положение, размыкая цепь. В состав современных электромагнитных реле, наряду с обязательными элементами, входят резисторы, обеспечивающие более точную работу и конденсаторы для защиты от скачков напряжения.

Основные элементы электромагнитного реле

Электрические цепи, контролируемые посредством реле, называют управляемыми, а линию, по которой поступает сигнал — управляющей. В большинстве случаев релейные соединения выступают в качестве усилителя, так как замыкают мощные питающие электроцепи при помощи подачи незначительного напряжения. То, как работает реле, зависит также от его типа: постоянного или переменного тока. Для приборов переменного тока характерно срабатывание в зависимости от частоты входящего сигнала. Устройства постоянного тока переходят в рабочее положение в двух случаях:

• Поляризованные – проявляют чувствительность к полярности тока, в зависимости от того подается на управляющий контакт + или – якорь отклоняется в разные стороны;
• Нейтральные – при движении тока в обоих направлениях якорь отклоняется в одну сторону.

Более подробно о том, как работает реле, схема устройства, назначение всех элементов и область применения можно узнать из видео:

Как подключить устройство? Схемы

Сразу отметим, что в случае применения частотного преобразователя в схеме подключения оборудования, установка реле контроля напряжения не требуется.

При подключении изделия важно ориентироваться на инструкцию, которая поставляется производителем. В большинстве случаев схема указана прямо на корпусе изделия, что упрощает монтаж и подключение

Подключение к контактам изделия на входе и выходе осуществляется с помощью проводов, а их крепление производится под специальные зажимы.

В качестве проводника используются провода на 2,5 «квадрата» или сдвоенные провода по 1,5 «квадрата»

При подключении важно соблюдать правильное чередование трех фаз

Схема подключения может быть различной, как с «нулевым» проводом, так и без него. Первый вариант, как правило, встречается в частных домах и квартирах. В этом случае нагрузка равномерно подключается на каждую из фаз. Если имеется отклонение от нормы, происходит срабатывание реле.

Схема подключения РФК-М05-1-15, РФК-М05-2-15

Чтобы избежать погашения света во всей квартире или доме, устанавливаются три разных изделия (индивидуально для каждой из фаз). При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка.

Устройство защиты электроприборов, предохранители и реле контроля тока

Важность реле контроля фаз сложно переоценить. С его помощью удается вовремя определить обрыв любой из фаз, повышение или снижение U выше (ниже) заданного параметра, проблемы в фазировке или обрыв «нулевого» проводника»

Но это лишь часть возможностей изделия, позволяющих предотвратить более серьезную аварию и защитить дорогое оборудование от поломки.

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

НАЗНАЧЕНИЕ РЕЛЕ И ИХ ПРИМЕНЕНИЕ

Итак, попробуем просто и доходчиво ответить на вопросы:

1. из чего состоит реле и как работает;
2. в чем его назначение;
3. отличия реле постоянного и переменного тока.

1. Минимально реле представляет собой группу контактов, управляемых электромагнитом. При протекании по его катушке электрического тока, магнитное поле изменяет положение якоря, механически связанного с контактными пластинами.

2. Основных предназначений несколько, что определяется следующими свойствами:

• небольшие токи, протекающие через катушку управляют контактами, способными коммутировать значительно большие мощности (своего рода усилитель);
• за счет использования нескольких контактных групп один сигнал может управлять несколькими независимыми направления (разветвитель);
• при использовании нормально замкнутых контактов подача на катушку напряжения будет вызывать разрыв (отключение) цепи (инверсия);
• поскольку управляющие и коммутационные части устройства электрической связи между собой не имеют – осуществляется гальваническая развязка цепей.

За счет простоты и надежности конструкции реле нашли применение в системах автоматики, защиты, управления, сигнализации.

3. Если вспомнить курс физики, то направление магнитного поля зависит от направления протекания электрического тока. Таким образом, при постоянном напряжении на обмотке реле магнитное поле не меняется и якорь всегда находится в притянутом состоянии.

Если без дополнительных доработок подать на электромагнит переменный ток, то магнитное поле будет меняться в соответствии с его частотой. В свою очередь это вызовет дребезг якоря и контактов.

Для реле, используемых в цепях переменного тока применяются конструктивные решения, позволяющие компенсировать пульсации.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание — скачать

Меры предосторожности при замене предохранителей

Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей

Ведь их замена подразумевает соблюдение ряда мер предосторожности:

Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
Все операции следует проводить аккуратно.
Предохранители извлекаются осторожно.
Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.

Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества

При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.

Схема устройства электромагнитного реле и принцип работы

Самое простое реле состоит из якоря, электромагнита (сердечник и обмотка), возвратной пружины и соединяющих конструкционных элементов: основания, каркаса, ярма. При поступлении тока срабатывает электромагнит и соединяет якорь с контактом, в результате этого действия электрическая цепь оказывается замкнутой. Если подача тока прекращается или его параметры снижаются ниже определенной величины, пружина возвращает якорь в первоначальное положение, размыкая цепь. В состав современных электромагнитных реле, наряду с обязательными элементами, входят резисторы, обеспечивающие более точную работу и конденсаторы для защиты от скачков напряжения.

Основные элементы электромагнитного реле

Электрические цепи, контролируемые посредством реле, называют управляемыми, а линию, по которой поступает сигнал — управляющей. В большинстве случаев релейные соединения выступают в качестве усилителя, так как замыкают мощные питающие электроцепи при помощи подачи незначительного напряжения. То, как работает реле, зависит также от его типа: постоянного или переменного тока. Для приборов переменного тока характерно срабатывание в зависимости от частоты входящего сигнала. Устройства постоянного тока переходят в рабочее положение в двух случаях:

• Поляризованные – проявляют чувствительность к полярности тока, в зависимости от того подается на управляющий контакт + или – якорь отклоняется в разные стороны;
• Нейтральные – при движении тока в обоих направлениях якорь отклоняется в одну сторону.

Более подробно о том, как работает реле, схема устройства, назначение всех элементов и область применения можно узнать из видео:

Твердотельные реле серий SSR и TSR

Сегодня в продаже встречаются модели TSR и SSR. Рассмотрим их подробнее.

Особенности

Изделия имеют сопротивление изоляции от 50 Мом и более при проверке мегаомметром на напряжение 500 Вольт. Изоляция на входе и выходе отличается прочностью, равной 2 500 Вольт. Мощность управления небольшая — 12 Вольт*7,5А.

Стоит выделить минимальное излучение ЭМ помех, что гарантируется коммутацией при переходе через ноль, а также высокий параметр перегрузки по I. Допускается превышение номинального I в десять крат на время до одного периода.

Расшифровка

Название изделия имеет следующий вид — SSR (1) — 40 (2) D (3) A (4) — Н (5). Цифры в скобках соответствуют номеру расшифровки:

1. SSR или TSR — твердотельное реле (однофазное или трехфазное соответственно).
2. Нагрузочный I. Цифра соответствует параметру тока. В нашем случае — 40 А.
3. Сигнал на входе. Здесь возможны следующие варианты:
   • L — от 4 до 20 мА (линейное ТТР).
   • D — от 3 до 32 В постоянного I (включения и отключения).
   • V — переменное сопротивление.
   • A — от 80 до 250 Вольт переменного I (включения и отключения).
4. Напряжение на выходе:
   • D — постоянное.
   • A — переменное.
5. Диапазон напряжения на выходе:
   • H — от 90 до 480 Вольт (переменное).
   • Нет — от 24 до 380 Вольт (переменное).

Популярные модели

Выделим популярные модели твердотельных реле для каждой из серий:

• Трехфазные (серии TSR) — TSR-25DA, TSR-40DA, TSR-75DA, TSR-25A, TSR-40AA, TSR-75AA.
• Однофазные (серии SSR) — SSR-10DA, SSR-25DA, SSR-40DA, SSR-50DA, SSR-75DA.
• Однофазные с регулировкой выходного напряжения (SSR серия) — SSR-10VA, SSR-25VA, SSR-40VA
• Линейные однофазные с регулировкой выходного напряжения (SSR-LA серия) — SSR-25LA, SSR-40LA, SSR-50LA, SSR-75LA.
• Однофазные AC-AC и DC-DC типа (SSR серия) — SSR-10AA, SSR-25AA, SSR-40AA, SSR-05DD, SSR-10DD.

Технические характеристики.

Схема.

Технические характеристики.

Схема.

Технические характеристики.

Схема.

Размеры радиатора.

История создания

Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830-1832 гг. русским ученым Шиллингом П.Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.

Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.

Первое реле Дж. Генри

Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.

Первое реле Морзе

Как видим, первой сферой применения этого коммутационного устройства был телеграф и только позднее с развитием техники он стал применяться в электрическом и электронном оборудовании.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Watch this video on YouTube

Для чего предназначено

Реле контроля фаз и напряжения — устройство, которое необходимо при подключении оборудования к системе с тремя фазами, а также в ситуациях, когда важно соблюсти правильное чередование

На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.

Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия.

Реле контроля фаз и напряжения позволяет определить следующие проблемы:

• Обрыв любой из фаз;
• Повышение или снижение напряжения выше (ниже) заданного уровня;
• Нарушение фазировки (порядка подключения фаз);
• Обрыв «нуля»;
• Несимметрия I и U (здесь речь идет о перекосе фаз, когда угол между векторами значительно больше или меньше 120 градусов).

Принципиальная схема устройства показана ниже.

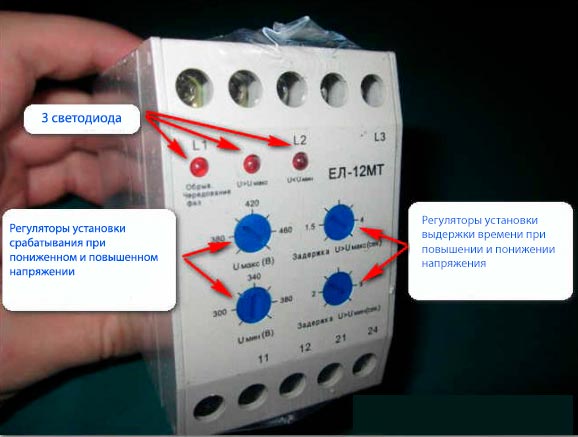

В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T (времени) срабатывания.

Как правило, выходная контактная группа реле является «сухой». При этом в распоряжении есть два варианта — нормально замкнутые и разомкнутые. В некоторых моделях предусмотрены элементы, работающие на индукционном принципе.

Определение

Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.

Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

Причины срабатывания реле напряжения

Установка этой защиты позволяет избежать выхода из строя бытовой и промышленной аппаратуры, а так же предотвратить возможное возгорание устройств.

Неисправность электропроводки

Один из случаев срабатывания защиты — отгорание нулевого провода в вводном щитке в здание. При этом вместо 220В в розетке может быть любое напряжение — от нескольких вольт, которое приводит к выходу из строя электродвигателей холодильников и кондиционеров, до 380В, при котором перегорает любая аппаратура — от лампочек и зарядок для мобилок до телевизоров и компьютеров.

Нестабильность параметров электросети

Электроснабжение многих жилых районов и промышленных предприятий осуществляется по линиям, проложенным ещё в советское время, поэтому оно не обеспечивает стабильного напряжения сети:

• при повышенных нагрузках происходит падение напряжения, особенно в конце кабельной линии;
• для обеспечения номинальных параметров сети на отдалённых участках линии электропередач электрокомпания может завысить выходное напряжение питающего трансформатора;
• во время производства переключений в высоковольтных линиях возможно появление в розетках повышенного до 280В напряжения.

Установка РН поможет защитить электроприборы, но если проблемы являются постоянными или регулярными, то целесообразным будет установка стабилизатора. В этом случае, перед тем, как настроить реле напряжения, желательно изучить документацию стабилизатора и производить регулировку РН исходя их параметров этого устройства.

Предыдущая
РазноеЧто такое фазное и линейное напряжение?
Следующая
РазноеБлуждающие токи и способы борьбы с ними

Варианты управления мощностью в нагрузке

Сегодня выделяется два основных варианта управления мощностью. Рассмотрим каждый и них подробнее:

1. ФАЗОВОЕ УПРАВЛЕНИЕ. Здесь выходной сигнал по I в нагрузке имеет вид синусоиды. Выходное напряжение устанавливается на уровне 10, 50 и 90 процентов. Преимущества такой схемы очевидны — плавность сигнала на выходе, возможность подключения разных типов нагрузки. Минус — наличие помех в процессе переключения.
2. УПРАВЛЕНИЕ С КОММУТАЦИЕЙ (В ПРОЦЕССЕ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ). Плюс метода управления в том, что в процессе работы твердотельного реле не создаются помехи, мешающие третьей гармонике в процессе включения. Из недостатков — ограниченность применения. Такая схема управления подходит для емкостной и резистивной нагрузки. Использование ее с высокоиндуктивной нагрузкой не рекомендуется.

Несмотря на более высокую цену, твердотельные реле постепенно вытеснят стандартные устройства с контактами. Это объясняется их надежностью, отсутствием шума, легкостью обслуживания и продолжительным сроком службы.

Имеющие недостатки не оказывают негативного влияния, если правильно подойти к выбору и установке прибора.
