Датчики движения для включения света: схемы подключения, обзор моделей и цены

Полезные рекомендации по монтажу устройства

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему

Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов

Важные характеристики

При выборе датчика движения для включения света необходимо внимательно ознакомиться с его характеристиками

Прежде чем установить датчик движения, нужно правильно его выбрать, ведь не все подходят для осветительных приборов. Ключевые характеристики:

  1. Полюсность. Приборы бывают двух- или трехполюсными. Первые работают исключительно с лампами накаливания, вторые подходят для любых ламп.
  2. Радиус действия (зона охвата). У разных типов/моделей она отличается и варьируется в пределах 3−12 метров.
  3. Угол обнаружения в горизонтальной плоскости. К примеру, у самых распространенных ИК-датчиков это 60−360°.
  4. Номинальная мощность нагрузки. В случае подключения к датчику суммарной нагрузки от осветительных приборов больше, чем разрешено, возникнет необходимость установки промежуточного реле. А лучше смонтировать два датчика и распределить нагрузку между ними.
  5. Электропитание. Эти данные указываются в характеристиках прибора. Зачастую работают от сети 220 В, а мощность их минимальная, не превышает 1Вт.

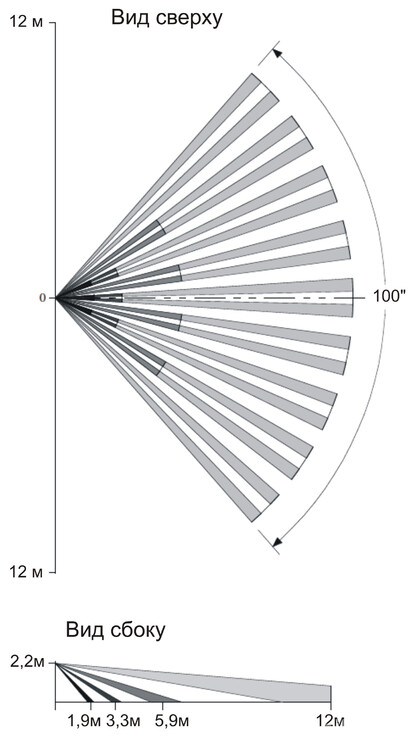

Диаграмма зоны обнаружения настенного датчика 12 м на 90°

Советы по высоте установки

Для наружных целей необходимо подбирать датчики движения с большим радиусом

Как подключить инфракрасный датчик движения — подробная инструкция

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона. Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.
Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.
Знаете ли вы, что ответ на вопрос, кто изобрел лампочку не так уж однозначен.
А с виду очень несложный процесс подключения выключателя к обычной лампочке требует учитывать много различных нюансов — начиная от монтажа электропроводки и заканчивая установкой лампочки в стене. Все детали можно изучить здесь.
А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети. Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

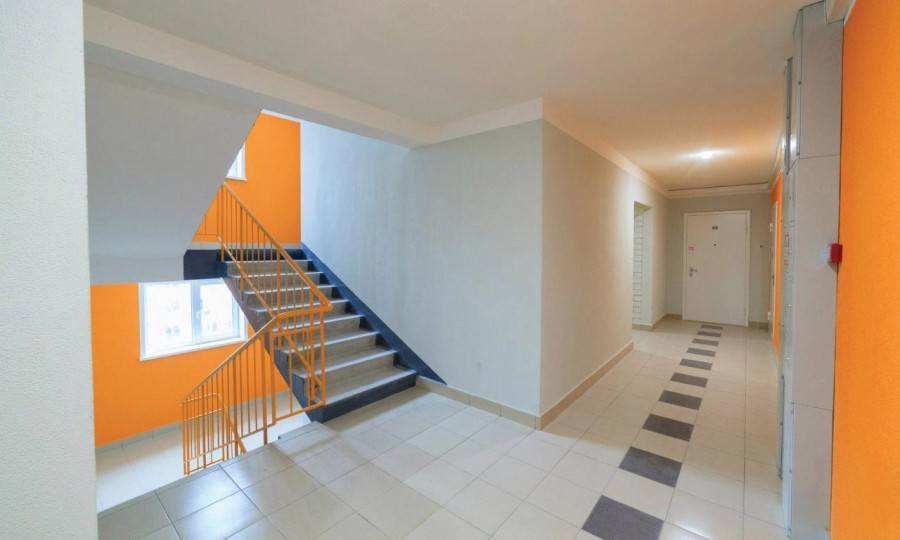

Типы осветительных приборов и места их установки

Точечные светильники

Светильник небольшого размера, расположенные по ходу движения жильца по лестнице, создают эффектную подсветку пространства, при этом отлично справляются с главной функцией освещения ступеней.

Исходя из места расположения, точечные светильники подразделяют на:

  • Настенные – такой тип подсветки следует планировать заранее, так как проводку необходимо спрятать в стене, а для встраиваемых приборов готовить специальные ниши. Идеально размещать такую подсветку в гипсокартоне;
  • Светильники в ступенях – также требуют скрытой проводки под ступенями, а для установки самого прибора необходимо использовать сверло-коронку под размер светильника;
  • Напольные – мини прожекторы, которые устанавливаются на поверхности ступенек. Проводку при таком варианте размещения подсветки придется спрятать в защитный кожух.

Светодиодные ленты

Данный тип освещения довольно популярен благодаря низкому энергопотреблению и простой схеме монтажа. Светодиодная лента представляет собой гибкую трубку, внутри которой расположены светодиоды. Существует множество вариантов расцветок, которые позволят создать гармоничную атмосферу в интерьере.

При планировании освещения лестницы следует учесть, что помимо проводки необходимо будет «спрятать» дополнительные приборы (контроллеры и блоки питания). На поверхности лента крепится на клеевую основу или в металлическом профиле.

Благодаря эластичности изделия, лента крепится на любой поверхности. Традиционно ее крепят:

  • на ступенях;
  • на стене;
  • по периметру лестницы;
  • на перилах.

Лестничная люстра

Использование люстр для освещения лестничных пролетов в частном доме оправдано, если над пролетом имеется достаточное пространство. При соблюдении этого условия, можно подобрать подходящий по стилю осветительный прибор, который органично впишется в интерьер.

Применение массированной иллюминации вряд ли будет уместно в небольшом коттедже, поэтому чаще всего люстры устанавливают в зданиях общественного назначения, где одной большой люстрой вполне можно осветить двухмаршевую лестницу.

Люстру подвешивают к потолку, а подключение к электросети выполняют через кабель, скрытый в панели перекрытия.

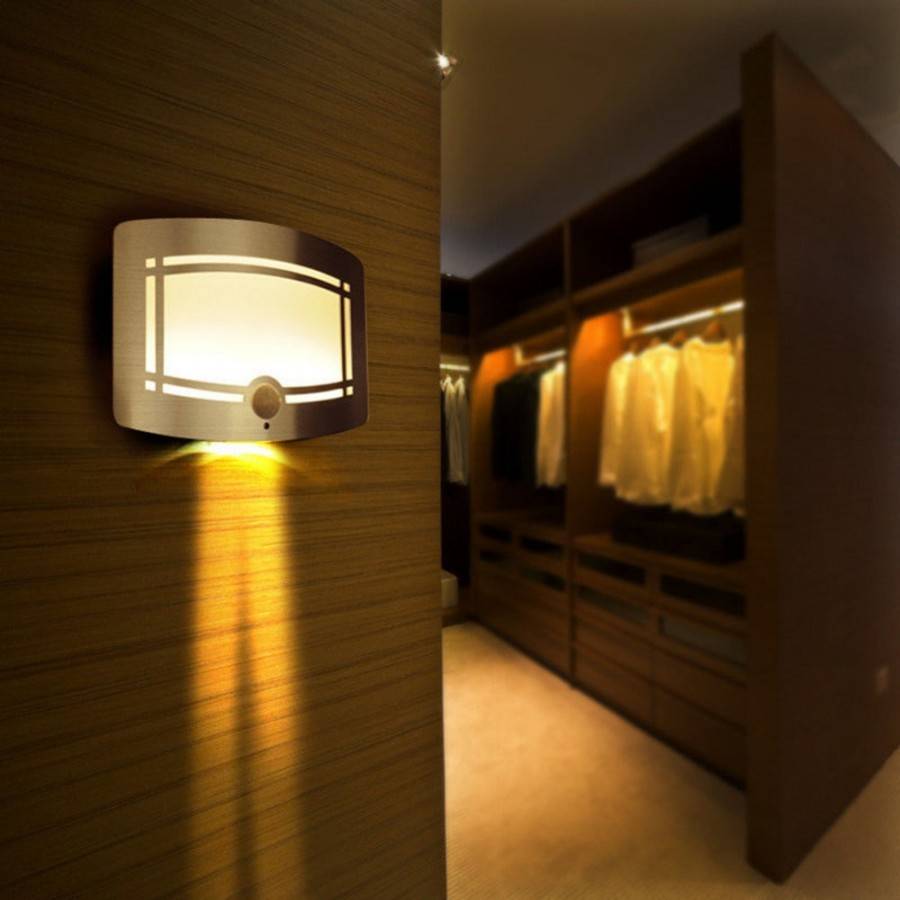

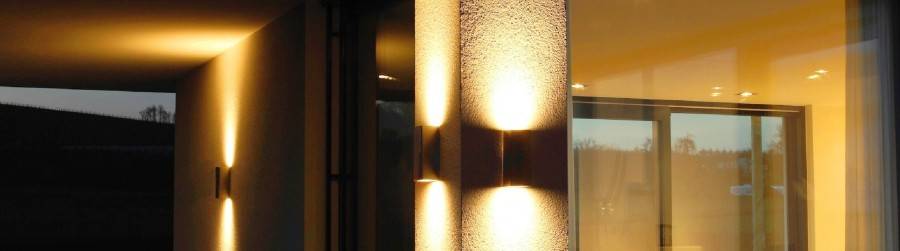

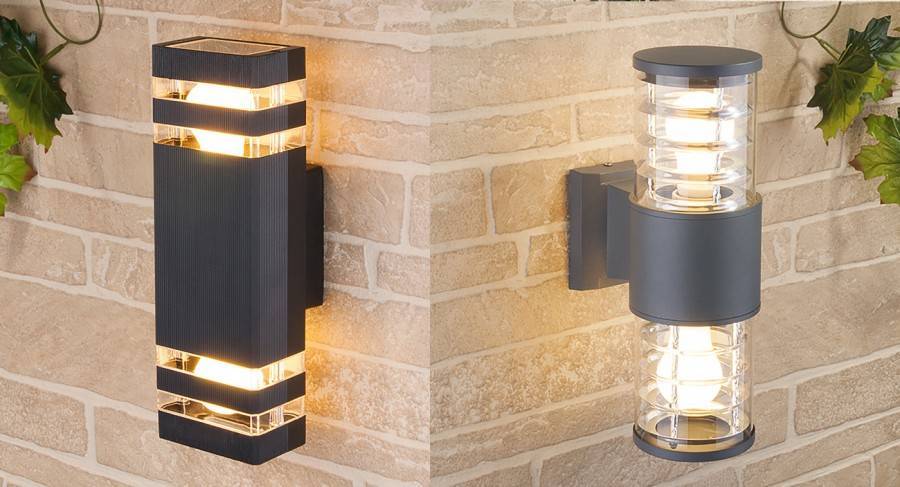

Настенные бра

Настенные светильники, выполненные в определенном стиле, служат продолжением общего интерьера. Для подключения бра к общей электросети используют скрытую проводку, но если у хозяев нет желания штробить стену, или освещение организуется в деревянном доме, применяют кабель-канал с декоративной отделкой.

Каждый светильник может освещать большие площади, и часто для простых лестниц хватает одного бра, но если лестничный пролет состоит из двух маршей с поворотом, то светильников устанавливают два или три, причем на поворотной площадке бра размещают обязательно.

Все источники света замыкают в одну цепь, выводя на общий выключатель. При желании устанавливается датчик движения, который позволит автоматически замыкать цепь при передвижении человека.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схемы подключения датчика движения для освещения

Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.

Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.

В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).

Требующиеся после подключения детектора параметры это:

  • расстояние до точки срабатывания;
  • длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);
  • угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.

Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).

Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:

  1. Схема без использования дополнительных выключателей. В такой схеме работа освещения зависима исключительно от настроек детектора. Преимущественно такой вариант используется для наружного освещения на придомовой территории. Обычно в таких детекторах должна быть функция отключения на дневное время, чтобы предотвратить срабатывание при дневном свете;
  2. Схема с выключателем, который независимо от датчика может включить свет. При данном варианте есть возможность вручную включить освещение, когда нет срабатывания датчика — это удобно для помещений, где человек находится длительное время или часто выходит и возвращается. Для реализации лампа просто дополнительно подключается в обход детектора через обычный электрический выключатель;
  3. Схема с выключателем, выключающим свет независимо от срабатывания датчика. Такой вариант удобен для предотвращения срабатывания детектора и включения освещения, когда это не нужно. Например, в спальной ночью, когда нежелательно, чтобы вставший в уборную муж включил яркое верхнее освещение на радость спящей жене.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

1. Светофильтующая пластина.
2. Транзистор.
3. Резистор.
4. Контакт питания на +5В.
5. Корпус.
6. Кристалл пироэлектрика.
7. Общий выход.
8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при  таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление  фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход  гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают  коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

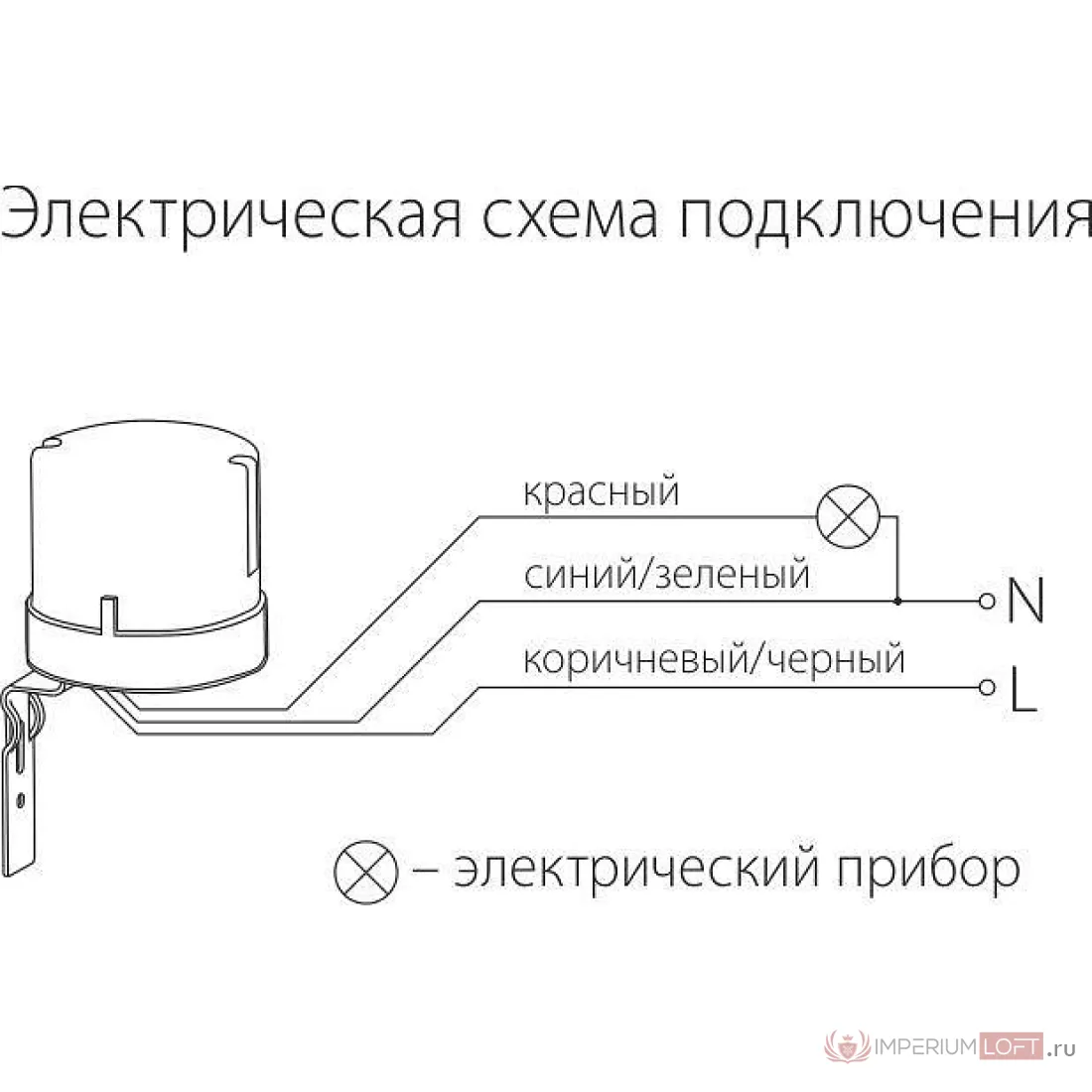

Как работает уличный фотодатчик

Если установить датчик освещенности для включения света над входом в подъезд, то он будет работать по тому же принципу, что и обычный фонарь с датчиком движения. Работой лампы управляет сенсор, чувствующий изменение в перемещении объектов в зоне контроля. Или фоточувствительный элемент, который реагирует на изменения в световом потоке.

Главным элементом такого устройства является чувствительный фотоэлемент, который размещен на плате и может менять свои свойства.

Фотоэлемент реализован на основе фоторезистора. Пока уровень света, попадающий на его поверхность, достаточный, цепь питания разомкнута. Сумерки сгущаются, и параметры фотоэлемента меняются, вызывая замыкание цепи. Лампа перед входом включается. Поутру происходит обратная церемония. Как только уровень света повысится до заданного показателя, цепь размыкается и светильник гаснет. Это основной принцип работы фотореле.

Если дополнительно установить детектор движения, свет будет подключаться именно в тот момент, когда датчик зафиксирует движение.

Схема с двумя датчиками

В случае, если у вас очень длинный коридор, а также с поворотами, вам необходимо разместить несколько датчиков вдоль стены.

Чтобы не подключать к каждому из них отдельный блок питания напрямую от коммутатора, используйте схему параллельного подключения.

Количество устройств здесь не ограничено. Как это работает? Например, вы вошли в начало коридора, первый датчик сработал, освещение включилось. Вышли из его зоны, дошли до второго устройства — продолжает гореть освещение.

Свернули за угол, где находится третий датчик, его элементы закрыты, свет все еще горит. И только когда вы выйдете из зоны покрытия всех элементов, свет погаснет через определенный промежуток времени.

Датчики движения по принципу системы реагирования

Инфракрасные

Система распознает изменение температуры. Фото реле срабатывает на тепловое (инфракрасное) излучение, создаваемое человеком, который попадает в радиус работы прибора.

Ультразвуковые

В этом случае датчик в постоянном режиме излучает звуковые волны диапазоном 20 – 60кГц. Как только появляется движущийся объект, сенсором фиксируется изменение отраженного звука, и свет включается.

Особенность: малая дальность действия; может не срабатывать, если движение медленное.

Микроволновые

Используются электромагнитные волны. Радиус действия зависит от чувствительности приемника и мощности передатчика. Даже перегородки не являются помехой в работе датчика с этой системой.

Особенность: окружающая среда не влияет на его  работу.

Осторожно! Длительное воздействие электромагнитных волн на биологические объекты опасно

Комбинированные

Совмещают несколько сенсоров. Пример – инфракрасный датчик + индикатор внешнего освещения.

Осветительные приборы с различными датчиками и сенсорами отличаются по способам установки и крепления модуля. Это дает возможность поместить светильник в максимально удобном месте, отрегулировать световой поток в нужном направлении с удобным углом освещения.

Датчики движения могут располагаться:

  • в дополнительном корпусе, прикрепленном к светильнику;
  • в едином корпусе (встроенные);
  • отдельно от источника света (внешние).

«Угол обзора» сенсора, соответственно, угол освещения – 180-360 градусов. Выбирая светильник, надо это учитывать и заранее планировать его расположение:

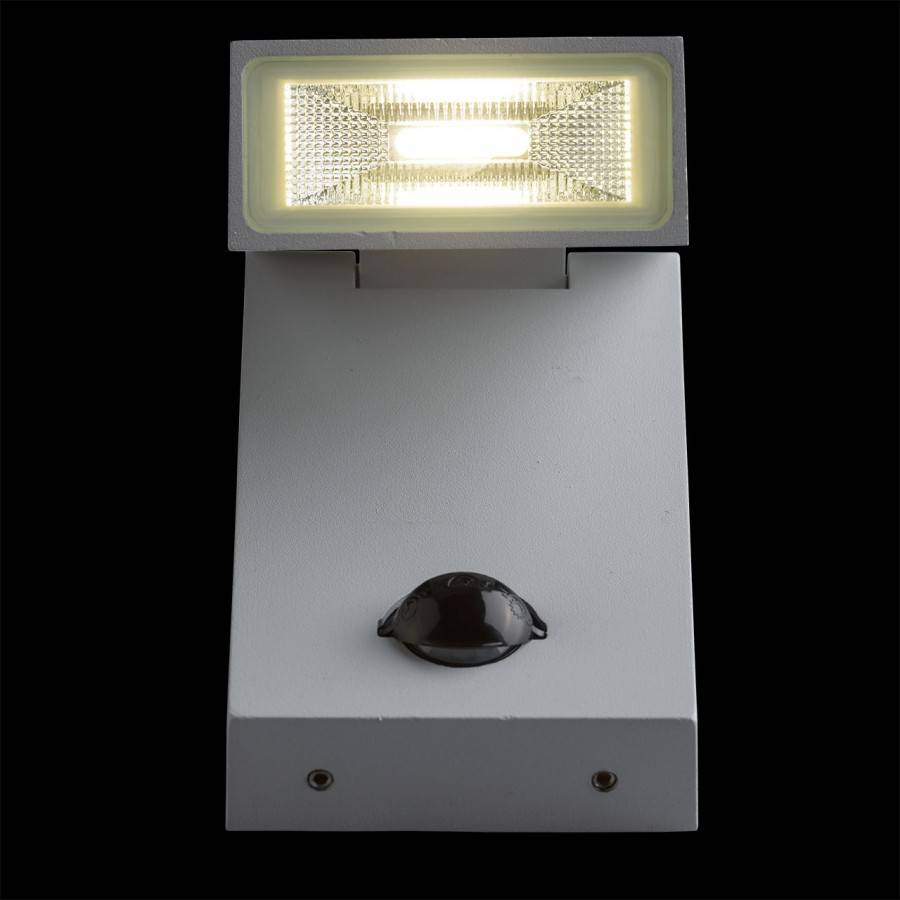

  • настенные (накладные) подходят для локального освещения небольших зон – лестницы, входные двери, мебель, прикроватные бра…;
  • потолочные освещают максимальную площадь. Их используют в кухнях, ванных комнатах, санузлах, спальнях и других местах. В этих случаях необходима дополнительная функция «присутствия»;

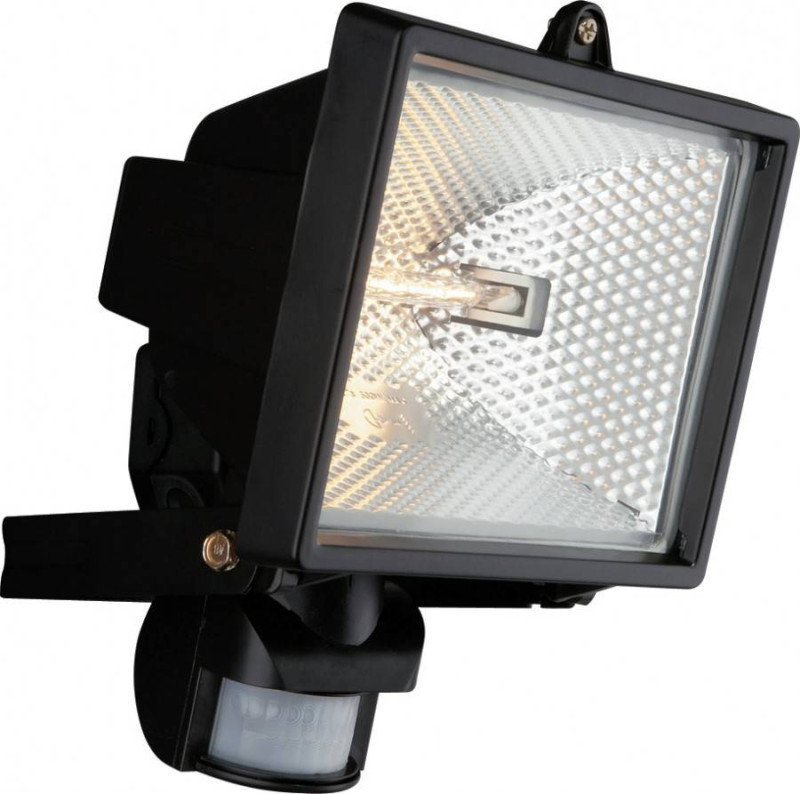

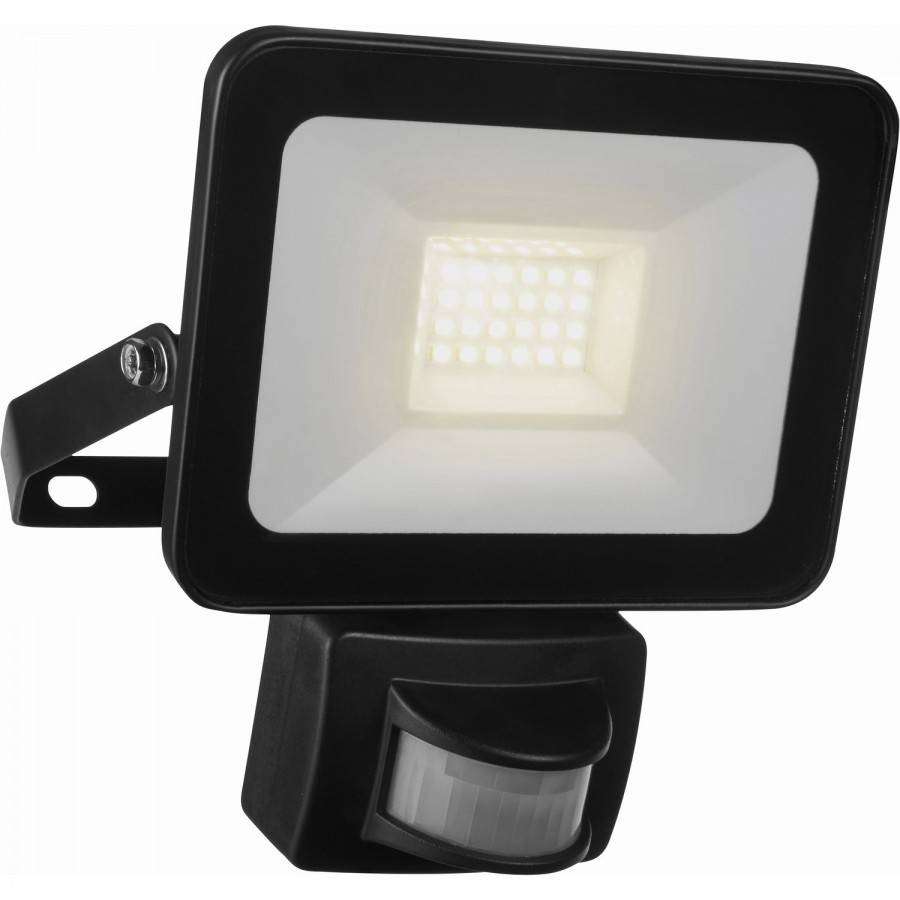

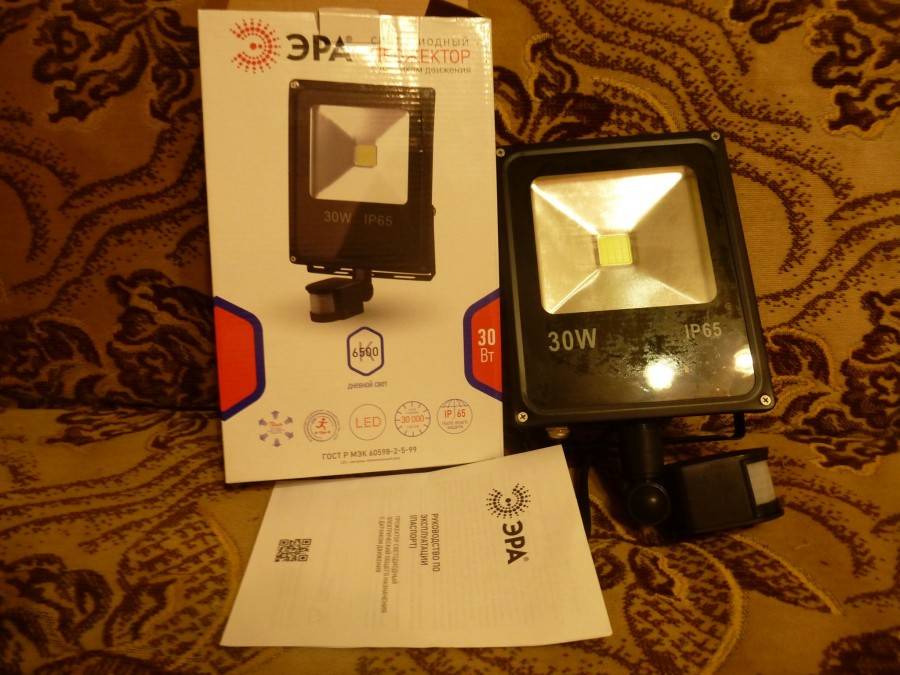

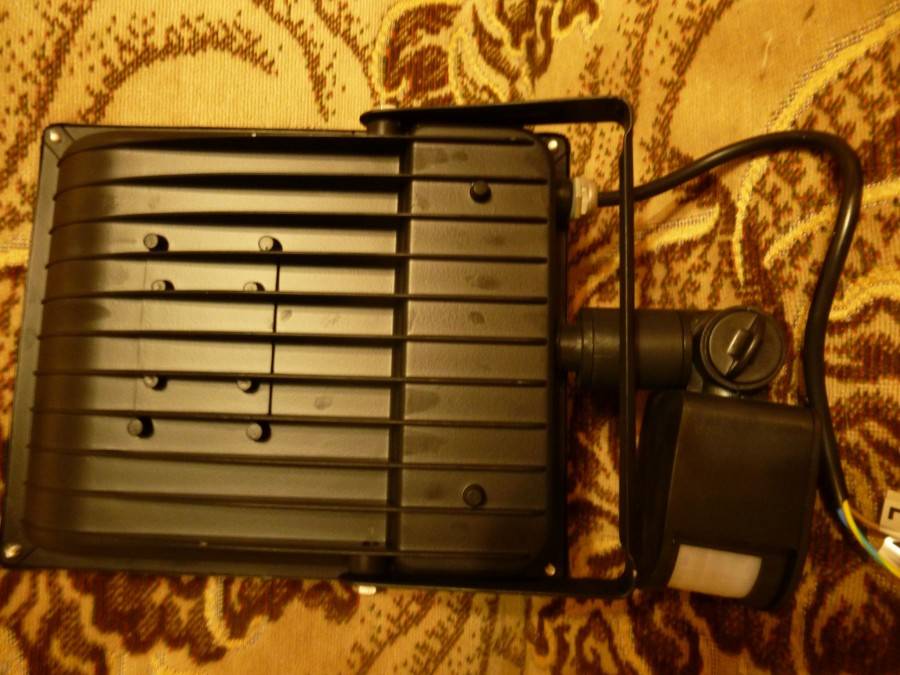

  • консольые. Крепятся на столбы для уличного освещения, на стойки типа «торшер» в жилых помещениях. Так же могут играть роль настольных ламп.
  • встроенные. Для установки в натяжных потолках, полках, подсветка рабочих зон в кухне…

В первом случае, лучше пригласить специалиста электрика для правильной установки и настройки изделия.

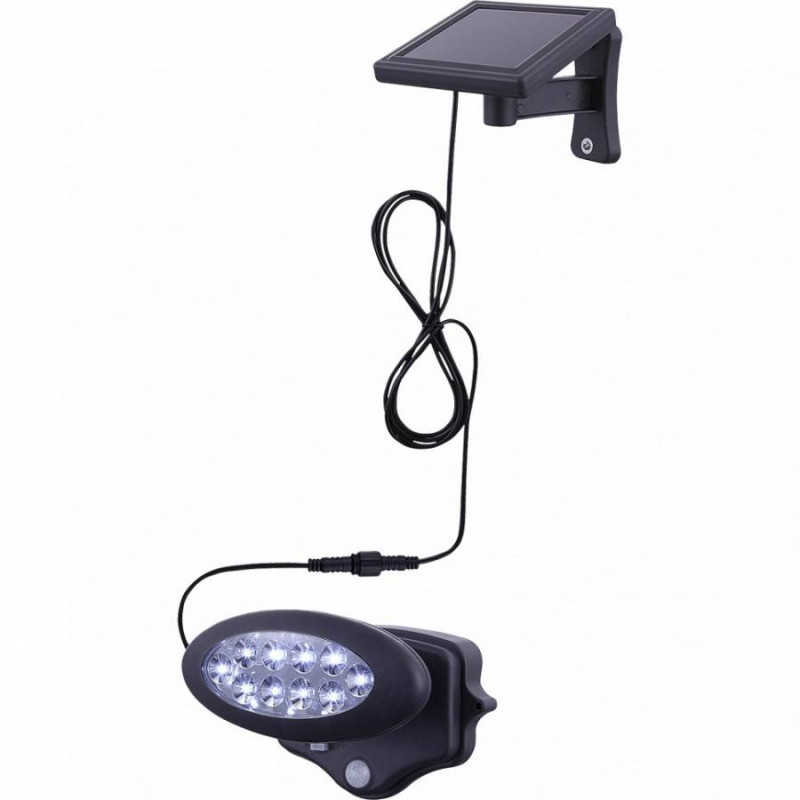

Большой популярностью пользуются беспроводные светильники – они работают автономно на аккумуляторах, батарейках или фотоэлементах (солнечные батареи).

По цвету освещения сейчас доступна такая гамма:

  • белый холодный. Лампы со светодиодами;
  • белый нейтральный. Светодиодные и галогеновые лампы;
  • желтый. Дают обычные лампы накаливания;
  • разноцветное свечение. Светодиоды, используемые для декоративного освещения.

В жилых помещениях в любой зоне можно устанавливать сенсорные светильники. Это еще и элемент современного декора в оформлении интерьера.

Сказать однозначно, какой светильник с датчиком движения лучший, не возможно. При выборе надо учитывать множество факторов:

  • где и как будет установлен;
  • стоимость;
  • для каких целей предназначен;
  • какие функции будет выполнять;
  • какую площадь будет освещать;
  • способ подключения…

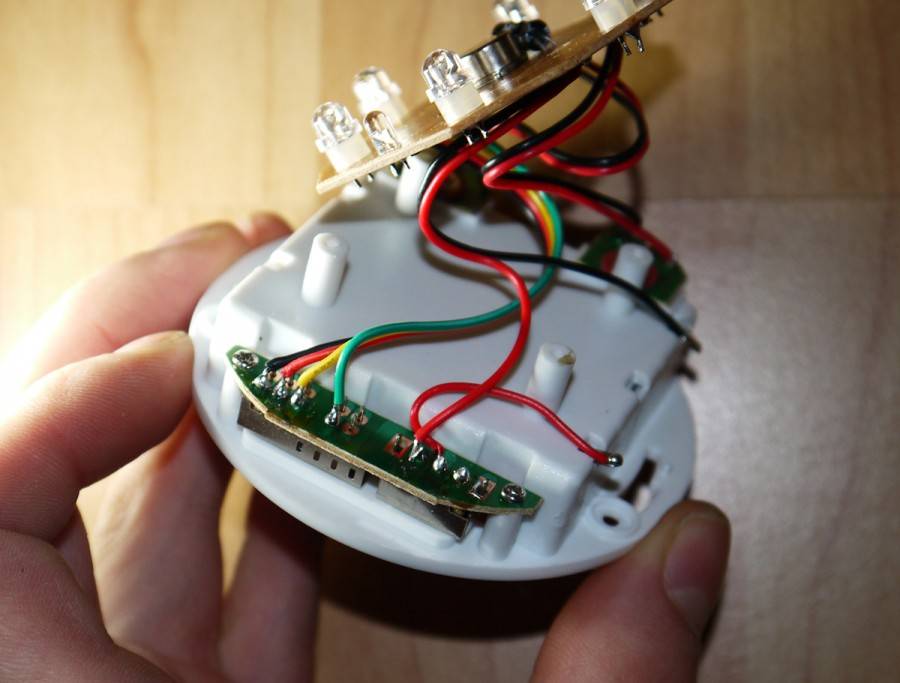

Как подключить датчик движения:

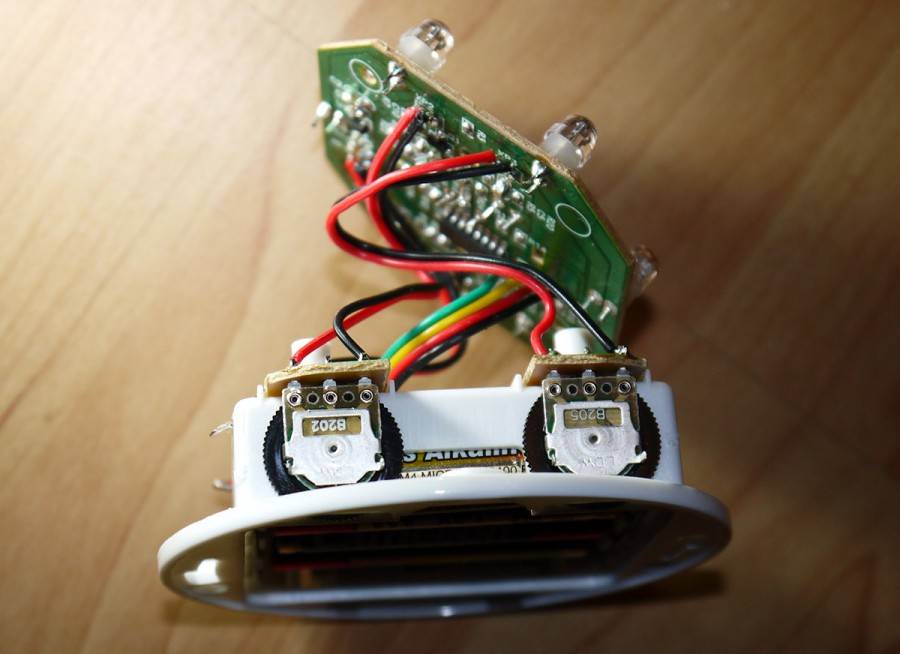

На модуле с датчиком движения есть два подстроечных резистора, один регулирует задержку времени, то есть длительность включения нагрузки (от 5 до 300 секунд), а второй чувствительность срабатывания, то есть на каком расстоянии он будет срабатывать (от 3 до 7 метров).

Включение освещения по движению, как подключить датчик движения

Включение освещения по движению, как подключить датчик движения

Также на плате имеется 3 штыревых контакта с джампером, в некоторых случаях вместо штыревых контактов это всего 3 пина, два из них могут быть соединены тонкой дорожкой, таким образом выбран по умолчанию один из двух режимов. Первый режим: при обнаружении движущегося объекта включается нагрузка и она будет подключена пока в поле действия есть двигающиеся объекты и если они исчезают то после отсчёта времени (от 5 до 300 секунд в зависимости от положения регулятора) нагрузка отключается. Второй режим: при обнаружении движущегося объекта включается нагрузка и она отключается после отсчёта времени (от 5 до 300 секунд) в независимости есть ли в поле зрения ИК сенсора PIR датчика объекты или нет и затем снова включается по движению.

Включение освещения по движению, как подключить датчик движения

Простейшая схема включения для проверки сенсора будет такой:

Включение освещения по движению, как подключить датчик движения

Теперь соберём уже рабочую схему с датчиком движения.

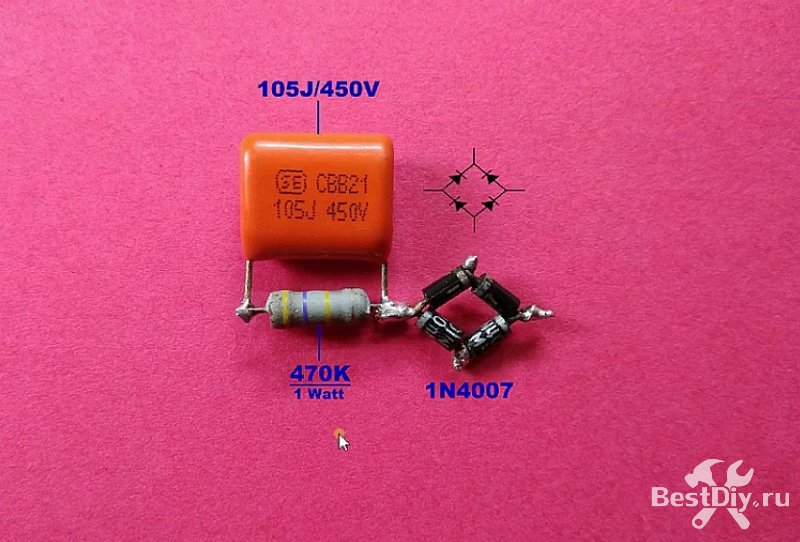

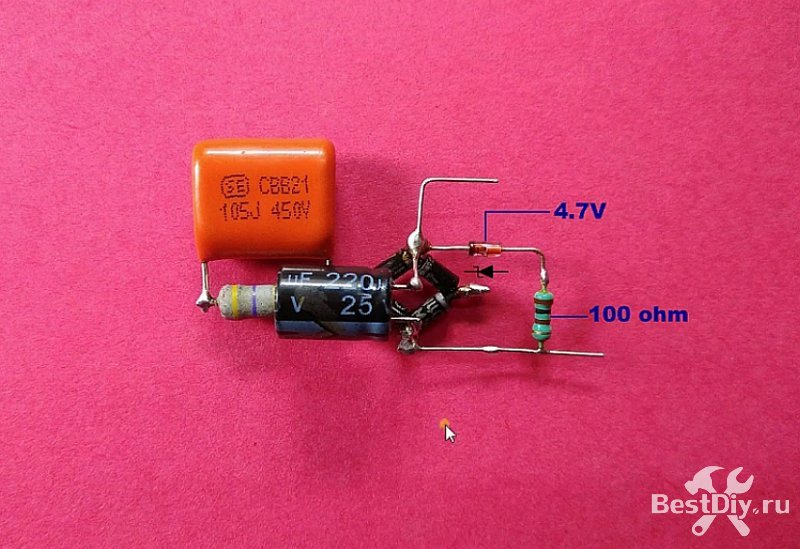

Сначала собираем блок питания собранный по классической конденсаторной схеме, где конденсатор снижает напряжение с 220В до около 12 В, далее диодный мост выпрямляет напряжение, электролитический конденсатор сглаживает пульсации и затем стабилитрон снижает напряжение до 4,7В, так как сам датчик питается от 4,5-20В.

Включение освещения по движению, как подключить датчик движения

Включение освещения по движению, как подключить датчик движения

Включение освещения по движению, как подключить датчик движения

На фото видно, что у датчика есть 3 контакта, 1-й это общий (минус), 2-й выход сенсора и 3-й это плюс питания. Выходной сигнал это логический уровень, может высоким 3,3В то есть это логическая единица, и низкий, когда на выходе 0В, это логический ноль.

Включение освещения по движению, как подключить датчик движения

Для управления нагрузкой припаиваем симистор BT136, им управляет транзистор BC547.

Включение освещения по движению, как подключить датчик движения

Включение освещения по движению, как подключить датчик движения

Теперь подпаиваем нагрузку в нашем случае это лампа накаливания, а также провода которые подключаются к 220В.

Включение освещения по движению, как подключить датчик движения

Проводим мимо сенсора движения рукой и лампочка включается. По прошествии 5-300 секунд (в зависимости от того на сколько настроено подстроечным резистором) если больше не было движения лампа выключается.

Кроме того на плате имеется посадочное место под фоторезистор, благодаря чему можно организовать включение нагрузки только в ночное время, что довольно полезно.

Включение освещения по движению, как подключить датчик движения

Включение освещения по движению, как подключить датчик движения

Вот мы и разобрались с датчиком движения, как его подключить и собрали несложную схему запитывания его от сети 220В и включением нагрузки в качестве лампы освещения по движению. Надеюсь Вам пригодится данная самоделка на практике.

Забрать к себе:

Как сделать сенсорный выключатель самому

Вакуумные выключатели

Схема питается от источника постоянного напряжения, величина которого до 16 Вольт. На выходе третьего транзистора включен светодиод, который обозначен красным светом именно он и является нагрузкой. Чтобы первый транзистор открылся достаточно прикоснуться рукой к его базе. Вместо светодиода, можно подключить реле с низким током срабатывания и тогда появляется возможность включения и отключения более значимой нагрузки. Лампы нельзя подключать непосредственно в схему вместо светодиода, так как любая из них обладает большой мощностью. В виде сенсора может послужить медная фольга, а второй и третий каскад является просто усилителем слабого сигнала.

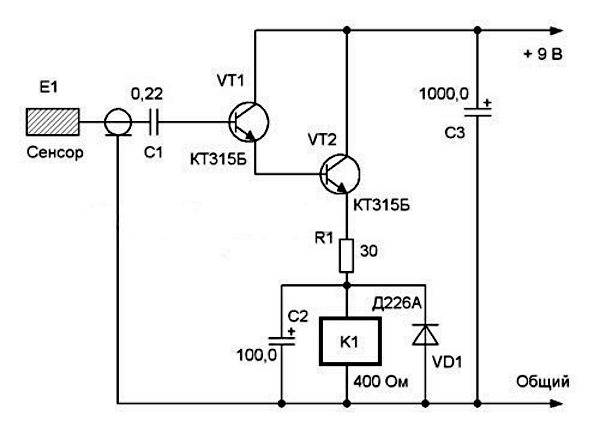

Основным исполняющим и коммутационным элементом, включающим непосредственно светильник, лампу или бра является реле К1. Оно может быть типа РЭС 55А или РЭС 55Б с током срабатывания около 15–20 мА. Диод VD1 выполняет роль защиты от перепадов напряжения при срабатывании реле, а конденсатор С2 сгладит пульсации, возникающие при этом. Резистор R1 лучше применить переменной конструкции, для надёжной работы реле. В пределах до 50–60 Ом. Сенсором может служить небольшой кусочек фольгированного текстолита или медной пластины. Он обладает высокой чувствительностью, поэтому если сенсор будет установлен на расстоянии от схемы, выполненной на плате, то провод нужно обязательно защитить от помех путём экранирования. В качестве источника питания может использоваться любой источник постоянного тока, батарейка или аккумулятор. Нужно помнить при монтаже полупроводниковых деталей что перегрев их нужно снизить к минимуму. Лампы, которые будут включаться с помощью силовых контактов реле стоит выбирать с минимальным потреблением мощности это:

  • Светодиодные лампы;
  • Экономичные люминесцентные лампы.

Более сложные схемы своими руками сделать без особых навыков будет довольно проблематично, но всё же возможно и вот одна из них.

Сделать её самому или купить уже готовым изделием выбирать человеку, решившему установить данный коммутационный прибор.

Как правильно настроить?

Занимаясь настройкой, следует обращать внимания на 3 основных параметра:

  1. Чувствительность, но на большинстве современных датчиках данный параметр настраивается автоматически, на заводе-изготовителе.
  2. Порог освещенности.
  3. Временная задержка, при которой срабатывает отключение освещения.

Чувствительность

Для настройки этого параметра необходимо найти ручку подстроечного резистора на корпусе датчика движения. Если она расположена сзади прибора, то настраивать его надо будет, сняв крепление. Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра.

Если прибор не реагирует на присутствие человека, то чувствительно необходимо повышать, если срабатывает на посторонние движения – понижать. Правильно настроенный датчик движения срабатывает только при появлении человека и не реагирует даже на крупных животных.

Как было сказано выше, приборы нового поколения автоматически подстраивают чувствительность при появлении человека, когда его нет в зоне действия датчика – параметр сводится к минимуму.

Величина освещенности

Данный параметр должен быть настроен на то время суток, когда естественного освещения не хватает для нормального обозрения окружающего пространства. Настройка производится поворотом ручки потенциометра, подписанного LUX, она находится рядом с ручкой чувствительности (SENS).

На дорогих моделях датчиков, настройка уровня освещенности производится автоматически и даже в дневное время  суток появлении человека не дает ему срабатывать.

Правильная настройка времени отключения

Ручка последнего потенциометра (TIME) отвечает за включение и отключение лампы. Для того, чтобы правильно настроить этот параметр, необходимо засечь время, через которое датчик освещения отключит лампу, после появления в его зоне срабатывания человека. Время близкое к идеалу составляет 1 минуту.

Правильная настройка продлит срок эксплуатации и уменьшит расход потребляемой электроэнергии.

Подключение датчиков освещения


Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая — в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
