Дефлектор на дымоход: 2 основных вида устройств

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

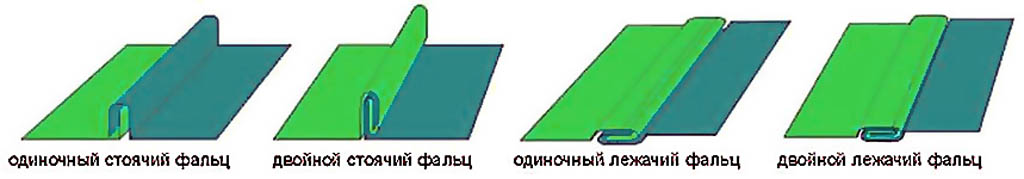

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

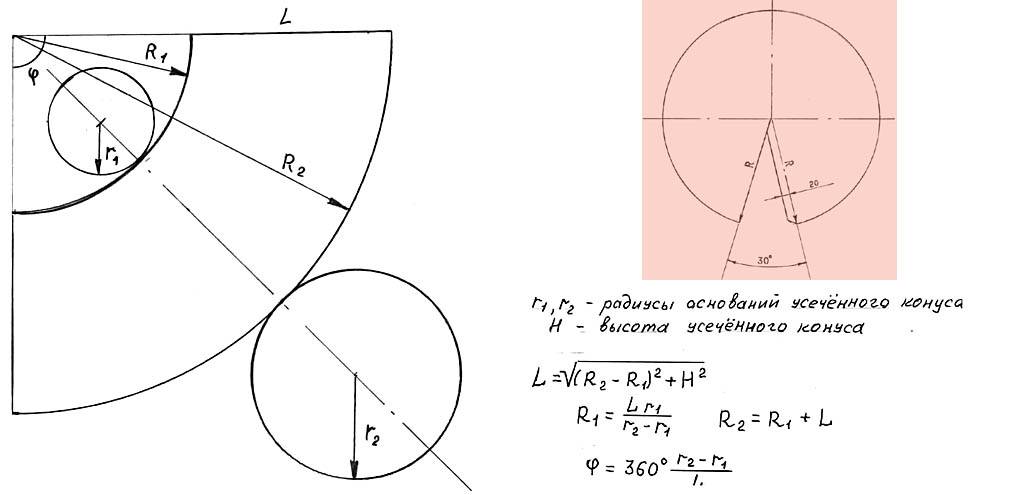

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

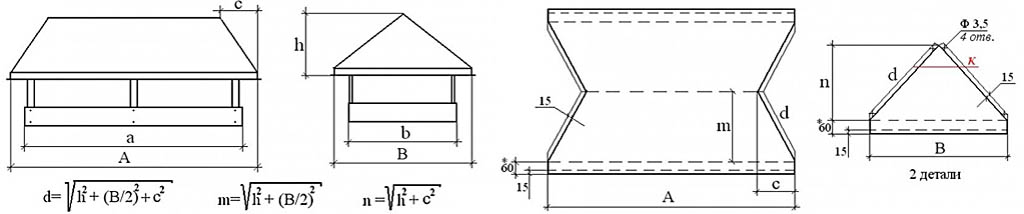

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

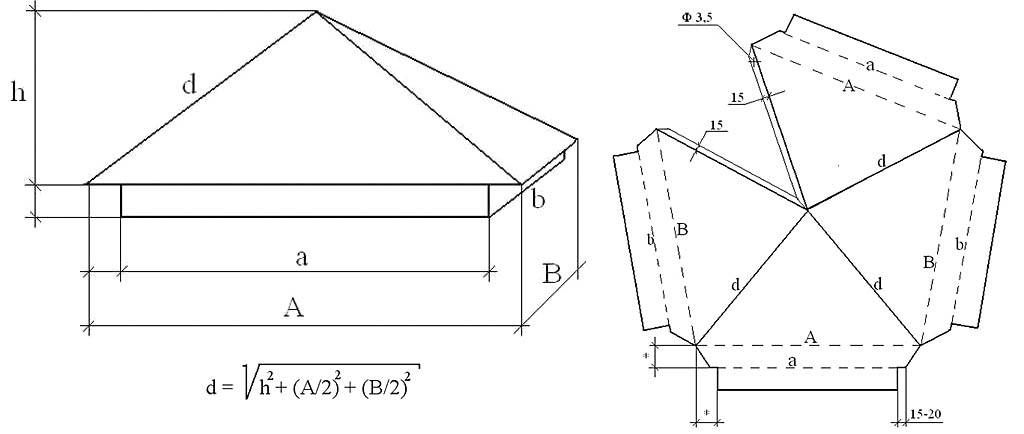

Построение развертки вальмового шатра (зонта) дымника

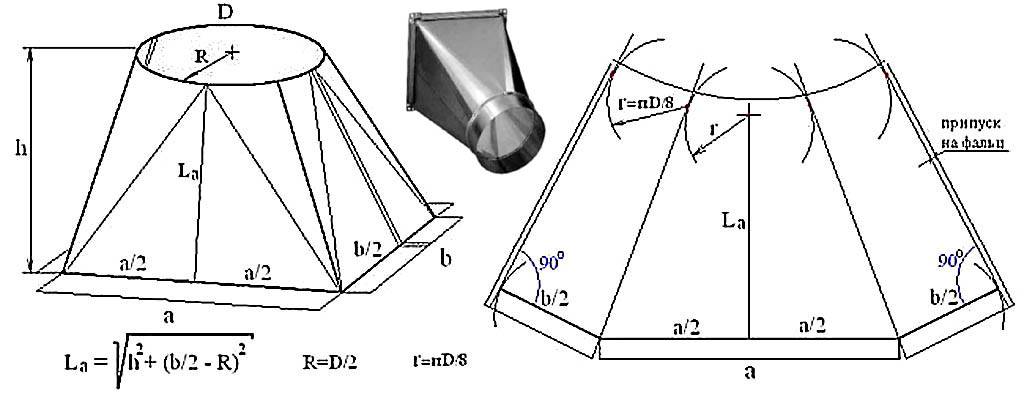

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Как подобрать дефлектор для трубы дымохода: параметры и конструкции

Чтобы устройство функционировало эффективно, нужно подобрать его, учитывая диаметр трубы дымохода и разобраться в конструкционных особенностях современных дымников. Среди используемых сегодня приспособлений рынок предлагает:

• Самый распространенный вариант – дефлекторы ЦАГИ. Уровень создаваемой им тяги тем выше, чем на большем расстоянии от уровня крыши располагается устройство.
• Дефлектор Вольперта-Григоровича.
• Модели, имеющие Н-образную конфигурацию.

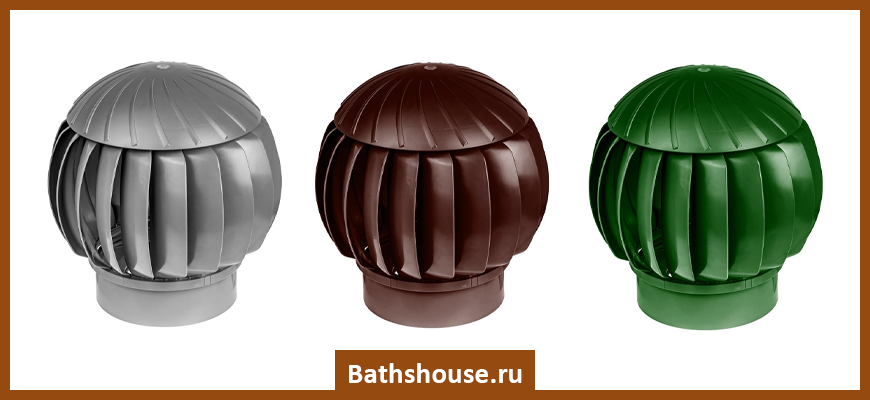

• Шаровидные вращающиеся устройства, которые функционируют на основе вентилятора.
• Дефлекторы-флюгеры, приводимые в движение под воздействием ветра.

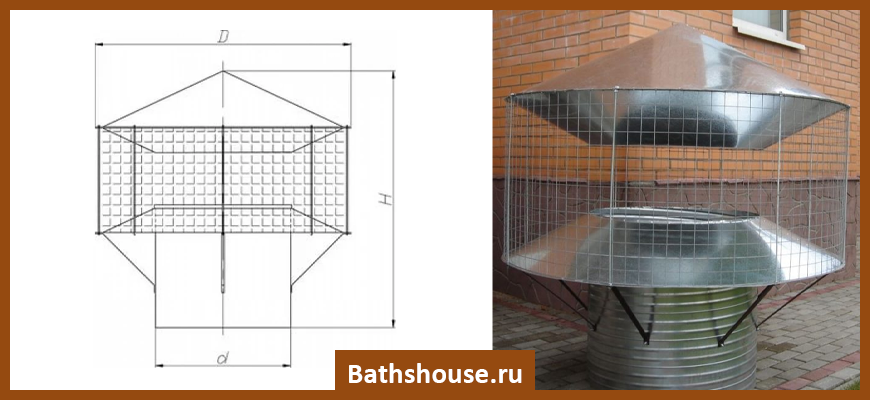

Дефлектор подбирают и рассчитывают, ориентируясь на параметры дымоотводящей трубы. Высота оборудования не может иметь значение менее 1,6 внутреннего диаметра канала, а размер ширины диффузора соотносится, как 1,3 к этому же показателю. Что касается ширины верхнего колпака, то его величина выполняется вдвое больше диаметра дымоходной трубы. Можно воспользоваться готовой таблицей, где:

• латинской литерой d обозначается значение внутреннего диаметра дымохода;
• H – означает показатель высотыдефлектора;
• D – ширина диффузора.

Изготавливают приспособления в основном из оцинкованной стали, можно встретить в продаже также дефлекторы с защитным покрытием из специальных эмалей или слоя пластика. При установке устройств на вентиляционные системы рационально использовать более дешевые пластиковые изделия, поскольку каналах отсутствует поток горячего отработанного воздуха.

Сделать самому или заказать прибор

Для решения этого вопроса нужно учесть все факторы:

• Ваши требования к эстетике, назначение дома, размещение колпаков относительно наружной стороны дома;
• выбранной конструкции;
• высоты крыши здания;
• возможности самостоятельно вести работы на высоте (особенно если Вы боитесь высоты), наличия лестницы на кровле;
• финансового состояния.

Выполнение более простых неподвижных моделей возможно и самостоятельно – работа достаточно сложная, но доступная.

Ротационную конструкцию изготовить достаточно сложно — такую модель проще купить. Детали такого колпака изготавливаются с маленькими допусками и более высокой точности.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора

В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет. Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают. Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Самостоятельное изготовление дефлектора-флюгера ↑

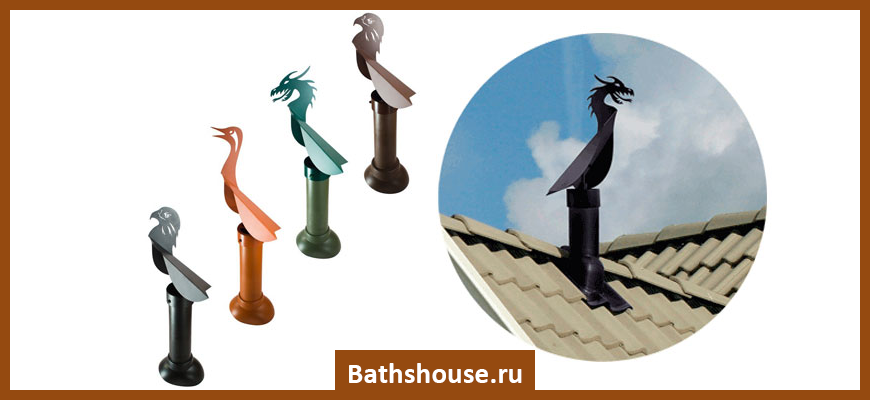

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы ↑

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Чертеж дефлектора в виде флюгера

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Популярные виды изделия

Сегодня для отопителя можно подобрать разные типы дефлекторов, поэтому хотелось бы рассмотреть классификацию и особенности каждого вида такого устройства. Дефлекторы бывают разной формы, а именно – плоские, полукруглые,  с крышкой, с двускатной щипцовой крышей.

Установка первого варианта, как правило, осуществляется на зданиях, которые построены в стиле модерн. Если речь идет о типичных современных домах, то чаще всего используются полукруглые модели дефлекторов.

В случае, когда человек проживает в такой местности и при таких условиях, что наблюдаются серьезные осадки на протяжении всего года, а особенно много снега зимой, то лучше всего применять щипцовую крышу дефлектора.

Теперь можно рассмотреть вопрос по поводу того. Из каких материалов чаще всего изготавливают дефлекторы на дымоходную трубу. Как правило, большинство таких устройств, производят из оцинкованного железа или меди.

Хотя в нынешнее время наблюдается тенденция, когда все чаще и чаще можно увидеть образцы, созданные из жаростойкого полимера и покрытые качественной, устойчивой ко многим возможным вредным факторам, эмалью. Если вытяжной канал для котла созданный таким образом, что отсутствует прямой контакт с горячим воздухом, то вполне реально использовать даже колпак из обычного пластика.

На отечественном рынке наиболее популярными и распространенными являются:

• «Дымовой зуб»;
• «Звезда Шенард»;
• Дефлектор шаги, имеющий вращающийся механизм;
• «Устройство Григоровича».

к меню

Установка дефлектора

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Владельцам газового котла установка дефлектора на дымоход нужна обязательно. Для этого всегда можно использоваться помощью профессионалов. Но, можно сделать дефлектор на дымоход своими руками, ведь на самом деле ничего сложного в такой работе нет.  Главное – провести верный расчет, правильно подобрать материалы и потратить немного собственных сил и времени.

В первую очередь нужно определиться с материалом, который планируется использовать. Лучше всего подойдет нержавеющая сталь или железо, а также медь. Данные металлы достаточно стойкие к всевозможным погодным условиям, в частности к осадкам и резким изменениям температуры.

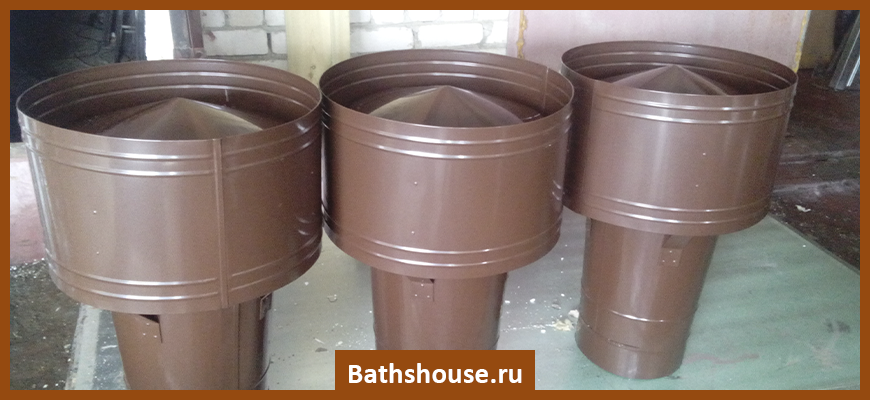

Так выглядят дефлектор на дымоход

Проводя расчет надо помнить, что высота такого устройства должна составлять примерно 1,5 – 1,8 часть от общего внутреннего диаметра трубы, а ширина соответственно около 1,9.

После того, как был проведен расчет, можно приступать непосредственно к монтажу, который состоит из таких этапов:

1. Чертится развертка основных элементов на обычном картоне с помощью маркера или фломастера;
2. Выкройка перемещается на металл, после чего вырезаются нужные детали;
3. Все элементы соединяются между собой. С такой целью можно использовать либо сварку, либо какие-то крепежные детали;
4. Из металла производится специальный кронштейн, который необходим для того чтобы установить на поверхности воздуховода непосредственно сам колпак;
5. В конце собирается колпак.

Теперь остается только собрать дефлектор и установить его на трубу. Сначала монтируется цилиндр, потом диффузор и в конце самая верхняя часть устройства. к меню

Виды дефлекторов для дымохода

Современный рынок предлагает самые разные модели дефлекторов — от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

ЦАГИ

Свое необычное название устройство получило по названию разработчика — Аэродинамического Института. Основные элементы:

• трубный элемент;
• экранирующий цилиндр — оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
• диффузор;
• кольцевой элемент;
• зонт.

Основное преимущество ЦАГИ — удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

• два цилиндра — верхний и нижний;
• патрубки;
• конус;
• монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели — обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие — небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество — обеспечение отличной тяги при любом направлении ветра. Особенность конструктива — все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки

Как понятно из названия — все элементы монтируются в виде буквы Н. А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

Вращающийся

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток — статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная — состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Для каких целей используют дефлектор

Функционирование данного приспособления в качестве ветрозащитного устройства основывается на эффекте подсоса газообразных продуктов сгорания из дымовой трубы при помощи ветра. Дефлектор способен изменить его направление в сторону, наиболее благоприятную для перемещения газов по вентиляционным и дымоходным каналам.

В итоге ветер не уменьшает тягу, а наоборот увеличивает. Сильнее всего ее прирост заметен в трубах, у которых насчитывается от 2 до 4 оборотов. Дефлектор для дымоходов способствует увеличению КПД дымоотводящей конструкции примерно до 20%

Второй важной функцией этого устройства является защита каналов выведения газов от проникновения в них разного мусора и атмосферных осадков

Дефлекторы монтируют:

• как на индивидуальных, так и на общих, коллективного назначения дымоходах, которые создают естественную вентиляцию;
• на стволах мусоропроводов;
• на каналах выведения продуктов сгорания газообразного топлива.

Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

• когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
• если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
• при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.
