Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

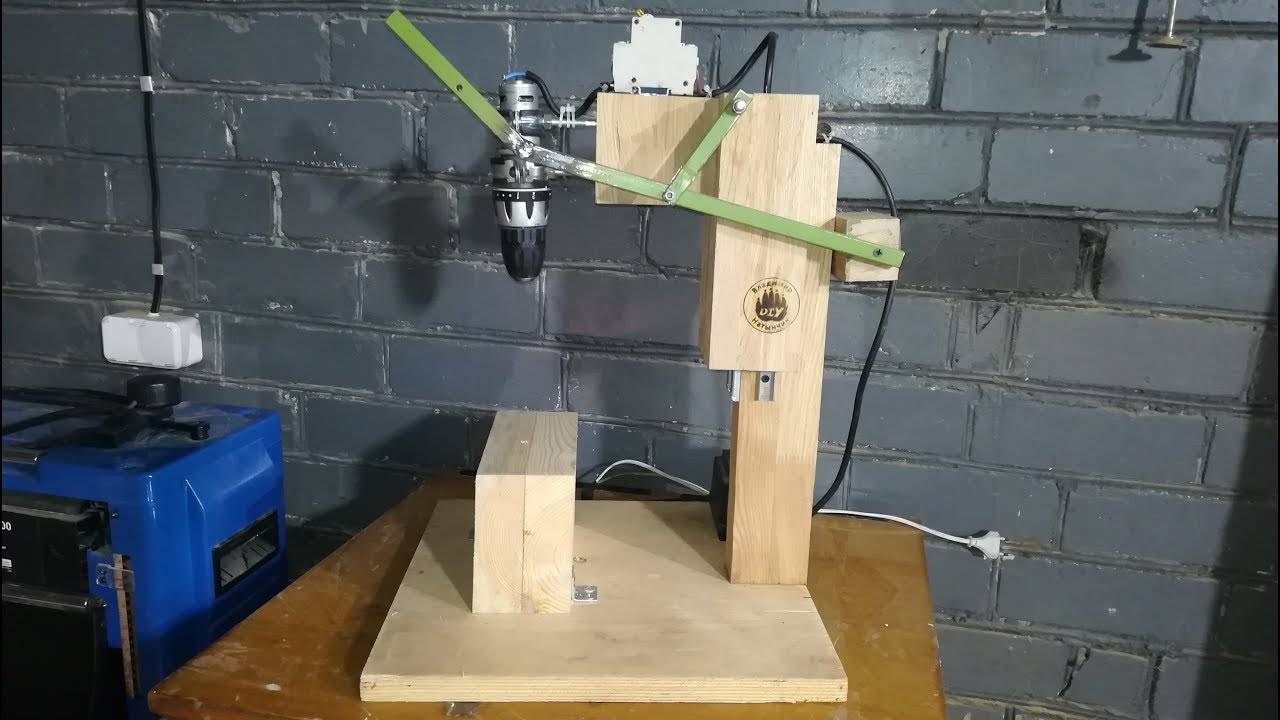

Собираем сверлильный станок из дрели

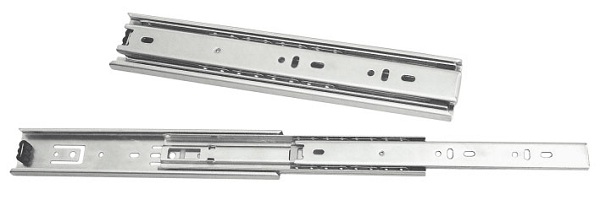

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Достоинства и недостатки самодельной стойки

Выделяют следующие преимущества самодельных приборов:

• Самодельный станок очень дешевый.
• При конструировании прибора можно применять детали оставшиеся от старой техники.
• Найти все чертежи и подробные алгоритмы изготовления можно в свободном доступе.
• Можно сделать очень качественную и технологичную модель. У вас есть возможность изготовить действительно качественный прибор.

Однако существуют и недостатки:

• Для изготовления деталей потребуется специальное оборудование.
• Если направляющая будет плохого качества, то это сильно повлияет на точность сверления.
• Очень сложно сделать механизм превосходящий по качеству и функционалу заводской.

Станина направляющей

Станина — одна из самых главных частей станка для дрели. Она может сооружаться из металла или дерева. Толщина и размеры станины зависят от веса конструкции и инструмента. Размер станины также зависит от типа производимых на станке операций:

• Размеры 50 на 50 миллиметров используется для сверления.
• 100 на 50 для осуществления более сложных операций.

К станине крепиться стойка, которая может быть присоединена при помощи винтов, важно понимать что оно должно быть достаточно прочным

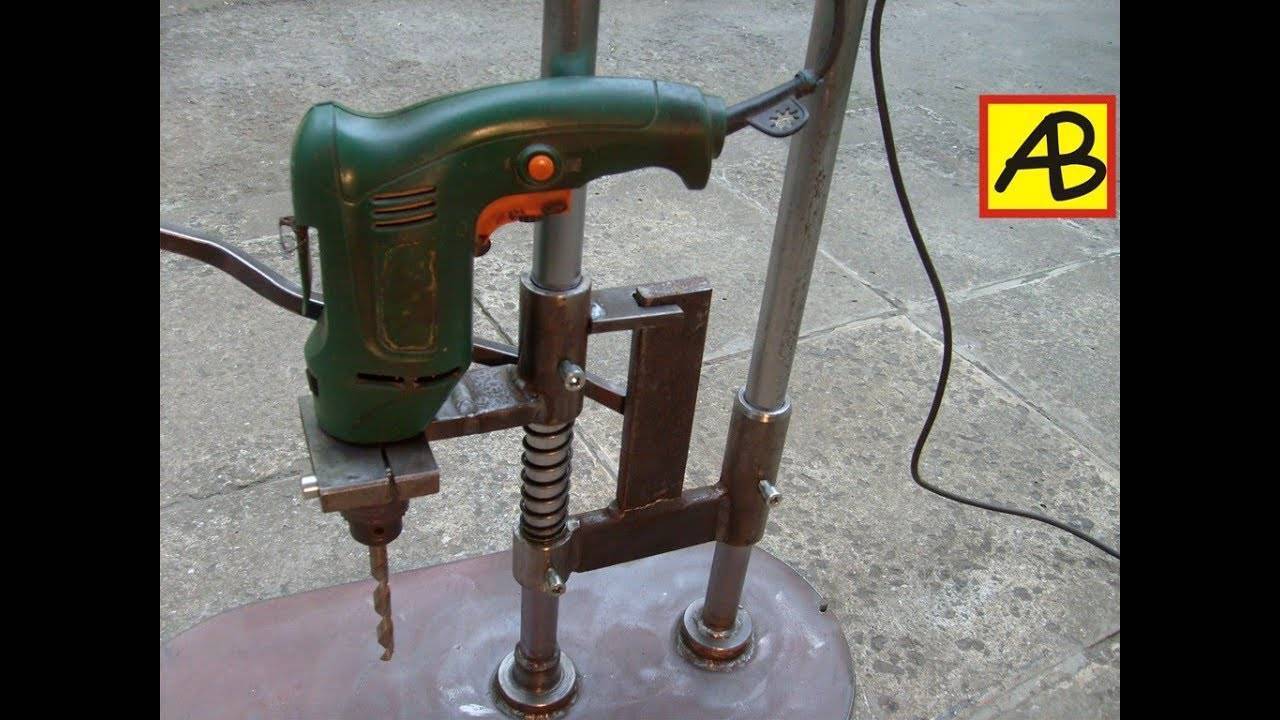

Стойка направляющей

Стойка также может изготовлена из дерева или металла. Она состоит из направляющих (рельс для движения инструмента) и зажима для фиксации инструмента на одном уровне. Её изготовление происходит следующим образом:

• Зафиксировать стойку на станине.
• Прикрепление направляющий к стойке.
• Установите каретку, которая должна располагаться на направляющих.

Инструмент может крепиться на стойке при помощи хомутов или специальной колодки

Как сделать станок для дрели своими руками.

Для изготовления станка под дрель нам понадобятся следующие материалы:

• Пластиковая бутылка.
• Пластиковая крышка.
• Сверло.
• Канцелярский нож.
• Маркер или фломастер для разметки.
• Универсальный клей.

Стойка направляющей самодельного приспособления

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Принцип работы станка

Перед процессом сверления за счет самодельного оборудования, необходимо спрятать со стола все ненужное. Заготовка с заранее обозначенными центрами для будущих отверстий требуется крепить в тиски. Дальше вставляется сверло необходимых параметров в «бабку» и затягивается специальным ключом. Для проверки корректности выполненных операций, станок включается на определенный промежуток времени.

Если сверло стоит правильным образом, в процессе вращения его конец не будет «выписывать» эллипс или окружность. Если оно стоит с определенным перекосом и осуществляется его «биение», то оборудование необходимо отключить от питания и выполнить закрепление сверла заново, опираясь на техническую инструкцию этого агрегата. Далее выполните поворот рукоятки, переместите сверло вниз и зафиксируйте прижимы с обрабатываемым полуфабрикатом таким образом, дабы керн совпал с окончанием сверла.

Подключайте оборудование и выполняйте необходимые технические операции, на ручку подачи воздействуйте плавным образом, без значительного применения силы и рывков. При выполнении сквозных отверстий устанавливайте заготовку на брус из дерева, чтоб рабочий орган не лопнул, а столик вашего механизма не испортился.

При выполнении сверления глубоких отверстий, периодически выводите рабочий орган из зоны работы, таким образом, произойдет его охлаждение. Также рекомендуется выполнять его окунание в емкость с охлаждающим веществом. Силу прижима рукоятки под момент окончания сверлильной операции необходимо уменьшать. Завершив все необходимое, плавно прокручивайте рукоятку подачи вверх и выключайте оборудование от электрического питания.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

• станину;
• переходную стабилизирующую рамку;
• планку для перемещения;
• амортизатор;
• ручку для манипуляций с высотой;
• крепление для движка;
• движок;
• блок питания;
• цангу и переходники.

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

1. Монтируем станину, крепим к ней ножки.
2. Устанавливаем рамку держателя основной конструкции на станину.
3. Крепим к рамке механизм перемещения и амортизатор.
4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
5. Устанавливаем ручку на крепление для двигателя.
6. Устанавливаем движок и регулируем его положение.
7. Прикручиваем к нему цангу и переходники.
8. Монтируем блок питания, подключаем его к движку и сети.
9. Подбираем и фиксируем сверло.
10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

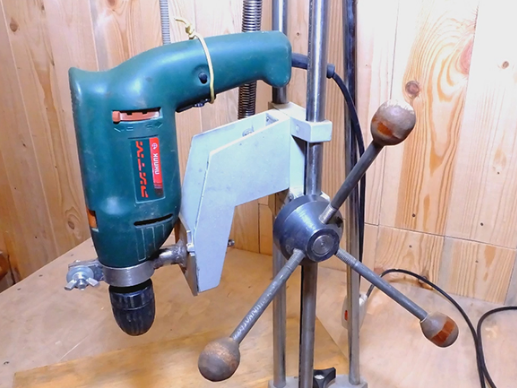

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной.

Основные элементы станка

Основными элементами станка являются:

• дрель;
• основание;
• стойка;
• крепление дрели;
• механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Особенности конструкций механизма подачи дрели

Механизм подачи нужен для вертикального перемещения дрели вдоль стойки и может быть:

• пружинным;
• шарнирным;
• конструкцией по типу винтового домкрата.

В зависимости от принятого типа механизма тип и устройство стойки также будет отличаться.

На чертежах и фото приведены основные конструкции настольных сверлильных станков, которые можно сделать из электро- и ручной дрели.

Видео 1. Пошаговое руководство для недорогого станка. Станина и стойка — деревянные, основа механизма — направляющая для мебели

Видео 2. Сверлильный станок — домкрат от «Жигули» и дрель

Видео 3. Пружинно-рычажная стойка для дрели

Видео 4. Пошаговое создание стальной стойки для дрели

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70–80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Видео 5. Сверлильный станок на основе рулевой рейки от «Москвич»

Порядок сборки сверлильных настольных станков:

• подготовка всех элементов;
• крепление стойки к станине (проверяем вертикальность!);
• сборка механизма перемещения;
• крепление механизма к стойке;
• крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой. При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели

При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс

руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.

Сверлильный станок на базе асинхронного двигателя

Своими руками можно создать станок из электродвигателя
от какого-либо агрегата, который отслужил свой срок. Такой мотор станет движителем для сверлильного мини-станка. Наилучшим вариантом считается двигатель от барабанных стиральных агрегатов.

Так как двигатель от стиральной машинки имеет большой вес, и его мощность выше, чем у электродрели, для него необходимо будет подготовить мощную стойку и основание.

Чтобы двигатель как можно меньше вибрировал, его располагают как можно ближе к стойке. При этом необходимо дополнительно установить шкивы с ременной передачей.

Для изготовления конструкции шкивы необходимо подготовить:

• шестигранник;
• два подшипника;
• шестерню;
• зажимное кольцо из прочной стали;
• две трубки небольшой толщины, одна из которых должна быть с внутренней резьбой.

Чтобы выполнить подвижную часть передаточного устройства агрегата, на шестигранник нужно надеть шкив и присоединить металлическую трубку со стальным кольцом и подшипником. Эти элементы должны быть плотно соединены между собой, иначе под воздействием вибрации они очень быстро разрушатся.

Из трубки с надпилами и шестерни выполняется регулировочный комплекс устройства. Трубка должна быть такой длины, чтобы патрон по ней мог подняться на необходимую высоту
. В нее же впрессовывается ось с шестигранником.

Описанную конструкцию своими руками изготовить достаточно сложно. Для более легкого исполнения ее рекомендуется собрать по аналогии со станком с электродрелью. Также стоит отметить, что добиться точного размера отверстий с помощью такого агрегата не получится.

Работы по созданию своими руками самодельного сверлильного станка требуют терпения и настойчивости. Но те домашние мастера, кому такой агрегат действительно необходим, полученным результатом будут довольны.

Электрическая дрель является универсальным инструментом, поскольку в ее патрон можно зажимать не только сверла и фрезы, а и деревянные детали, в случае, если аппарат используется в токарном станке. Необходимость в сверлильном станке возникает в том случае, когда домашнему мастеру требуется просверлить отверстия строго под прямым углом
. В таком случае мастер стоит перед выбором: купить готовую стойку для сверления или сделать станок из дрели своими руками. Мы расскажем, как реализовать второй вариант.

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов
.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие
(телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен
, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.
