МДФ и ДСП

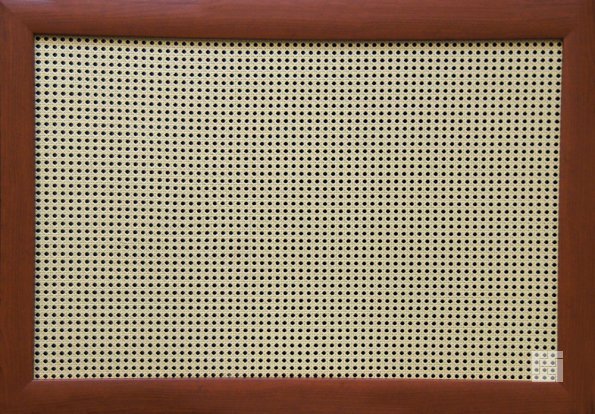

Большое разнообразие для декорирования дают панели из МДФ.
Они создаются из перфорированных деталей, оснащенных декоративной рамкой. Данные модели подходят для разных систем отопления. Ими можно украсить как чугунный, так и биметаллический радиатор.
Из этого материала можно сделать эксклюзивные ограждения для радиаторов. Стекло при этом может быть витражным и закаленным. На поверхность наносится определенный рисунок. Такие элементы дизайна выполняются из особо прочного сырья с толщиной стенок не менее 8 мм. Их практически нельзя разбить.
Края изделия тщательно полируют, что делает их безопасными и наделяет большой прочностью. На поверхность стекла наносится специальное вещество, которое обладает защитными свойствами и позволяет в дальнейшем при уходе использовать обычное моющее средство.
Стекло превосходно пропускает солнечные лучи и не уменьшает конвекцию. А при необходимости демонтажные работы выполнить очень легко и быстро.
Есть еще одна разновидность стекла – акрил. Акриловое стекло обладает разнообразной цветовой гаммой и способно легко трансформироваться. Экраны могут быть матовыми, прозрачными и однотонными. К ним может быть присоединена светодиодная подсветка.
Преимущества использования декоративных элементов
Подобные элементы декора используют для батарей по нескольким причинам:
- Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
- Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
- Упрощает уход за радиаторами.
Многофункциональный экран можно сделать в нескольких вариантах:
- Плоский – ограждает батарею, находящуюся в нише.
- Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.
- Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.
Способы маскировки отопительных радиаторов
Можно сказать, что существует только два принципиально отличающихся способа спрятать батарею – закрыть её экраном или раскрасить. А дальше начинаются различия в исполнении.
Окраска является самым простым и дешёвым способом маскировки. Дешевле только вариант, при котором будут установлены красивые современные батареи, которые сами могут быть элементом технического стиля дизайна. Но чугунное литьё, конечно, надо красить.
ФОТО: blumart.ruСекционные биметаллические радиаторы Royal Thermo
Чтобы некрасивая батарея не бросалась в глаза, её следует покрасить в тот же цвет, что и её ближайшее окружение – пол, стена, мебель. Рекомендуется красить батареи в тот же цвет, что и стена, на которой батарея установлена. И тем же цветом покрасить нишу, в которой стоит батарея
Это будет скромное неброское решение, батарея не будет привлекать внимание. А в том случае, если нужно в комнате создать яркое пятно, то можно для этой цели использовать отопительный радиатор
В детской на каждую секцию надо будет нарисовать забавную картинку
А для создания романтического или лирического стиля батарею можно разрисовать цветами
В детской на каждую секцию надо будет нарисовать забавную картинку. А для создания романтического или лирического стиля батарею можно разрисовать цветами.
ФОТО: avatars.mds.yandex.netБатареи, разрисованные цветами
Загородить можно любую батарею – и старую, и новую. Только сделать ограждение, или, что то же самое, поставить экран, нужно умеючи
Необходимо учитывать три момента: первое – экран должен быть красивым; второе – он не должен мешать тепловому потоку идти от радиатора в комнату; и третье, тоже важное обстоятельство – на экране собирается пыль, его нужно периодически чистить. Поэтому его внешний вид и конструкцию нужно тщательно продумать
Обычно передняя панель экрана представляет собой ячеистую поверхность
Ячейки должны быть такого размера, чтобы их суммарный просвет был достаточным для прохода всего тепла и дизайн экрана не противоречил бы общему стилю интерьера
Обычно передняя панель экрана представляет собой ячеистую поверхность. Ячейки должны быть такого размера, чтобы их суммарный просвет был достаточным для прохода всего тепла и дизайн экрана не противоречил бы общему стилю интерьера.
ФОТО: avatars.mds.yandex.netВариант экрана с хорошим пропуском тепла
Экраны делают металлические, пластиковые, завешивают батарею шторкой. Но лучше всего смотрится и пропускает тепло ячеистый деревянный экран.
Рекомендации
Декоративный экран не должен препятствовать обогреву помещения, особенно если радиаторы старого образца. С этой задачей хорошо справляются панели с сеткой, решеткой или полотна с большим числом отверстий, не затрудняющие прохождение воздуха.
Декоративный экран защищает от пыли, но уборки все равно не избежать. Выбирая модель экрана, учитывайте случаи уборки, плановых сезонных работ, аварии.
Создание декоративного щита своими руками не вызовет затруднений, если понимать технологию и иметь хотя бы небольшой опыт столярных работ.
О том, как сделать экран на батарею своими руками, смотрите в следующем видео.
Этапы изготовления декоративного экрана на батарею
1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.
2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней
Подготовка панелей
3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.
4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.
Изготовление короба
5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.
6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.
7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.
8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.
9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.
Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.
Установка короба на место
Экран для батареи своими руками
Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку.
Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее.
Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.
Материал и инструменты
Уголок металлическийЛаминированная ДСПДля изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки.
Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.
Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры.
При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).
Обои самоклеющиеся
Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).
Как сделать
Рама экрана для батареи
- Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
- Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
- по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
- 2-3 сантиметра – к расстоянию от стены до панели экрана.
Покрашенная рама экрана
- Короб экрана батареиСам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
- В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).
Чертеж установки экрана
- Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
- Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.
Экран батареи, опирающийся о пол
Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.
Теплоотражающий экран из фольги
Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).
Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.
Альтернативный вариант
Декор батареиЕсли возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.
Материалы
Поскольку отражающими способностями обладают только металлизированные поверхности, основными материалами для теплоотражающих экранов являются все виды фольгированной теплоизоляции.
Вы уже установили себе теплоотражающий экран?
Конечно!Нет, но хочу!
В продаже имеется масса предложений, среди которых подавляющее большинство — рулонные материалы из вспененного полиэтилена, среди них следует назвать:
Фольгопласт СП (или ФСП)
Это рулонный самоклеющийся материал из вспененного полиэтилена, с одной стороны оснащенного липким слоем, а с другой — ламинированный алюминиевой фольгой. Выпускается в разных типоразмерах по толщине (диапазон — 2-10 мм). Способен отразить до 97 % инфракрасных лучей.
Изофол
Материал относят к разным категориям — подложка, гиро-пароизоляция и т. п., однако основа из вспененного полиэтилена и фольгированный слой позволяют с успехом использовать его в качестве теплоотражающего экрана.
Пенофол
Выпускается в разных модификациях — А (фольга с одной стороны), В (фольга с двух сторон), С (с одной стороны фольга, с другой — липкий слой для быстрого монтажа), ALP (с одной стороны фольга, ламинированная полиэтиленовым защитным слоем).
Кроме этого, есть разновидности M и R, с односторонним фольгированным слоем, а с другой стороны — рифленая поверхность.
Приведены только примеры самых популярных материалов. В продаже их гораздо больше, но рабочие свойства у них практически не отличаются друг от друга. Разница лишь в качестве фольги и толщине, наличии липкого слоя и т. п.
Помимо вспененного полиэтилена, материалом для теплоотражающего экрана могут служить любые виды жестких теплоизоляторов с нанесенным на них слоем фольги. Например, можно использовать обычную фанеру или ДВП, если на ее поверхность наклеить фольгу любого типа (чем чище ее поверхность, тем лучше).
Кроме этого, подойдут тонкий пенопласт или пеноплекс, тарный картон и т. п. здесь возможны любые варианты. Единственным их недостатком становится способ крепления — установка жесткого экрана возможна только при снятом радиаторе, что делается либо в процессе первичного монтажа, либо в ходе ремонтных работ.
Монтаж «Изоспан»-а
Для того чтобы отражающий экран был смонтирован правильно, его укладывают за радиатор и при этом соблюдают 4 — 5 см расстояние между поверхностью материала и отопительным прибором.
В том случае если зазор сделать меньше, тогда не будет обеспечиваться необходимая конвекция воздуха. А если экран расположить на большем расстоянии от поверхности батареи, тогда коэффициент отражения резко снизится.
Все стыки отражающего экрана проклеивают металлизированной клейкой лентой Изоспан FL или FL Termo.
Не забывайте, что только отражающий экран не даст возможность достигнуть экономии и качественного отопления, так как теплоизоляция — это комплексная мера, которая включает несколько этапов:
- Утепление наружных стен;
- Полов и перекрытий;
- Качественный подбор материалов для стены;
- Монтаж окон с теплоизоляцией;
- Обустройство качественной тепловой и паровой изоляции.
Кроме Изоспана есть и другие материалы пригодные для увеличения КПД отопительного прибора, например: российский — Пенофол и украинский — Алюфом.
Основу данных теплоотражателей составляет алюминиевая фольга, прикрепленная к мягкому материалу (вспененный), имеющему толщину от 2 мм до 1 см.
https://youtube.com/watch?v=flKbpyQgoyE
Важные рекомендации
Если вы все-таки решились скрыть радиатор, то вам необходимо изучить все правила и рекомендации по этой теме. Скажем сразу, монтажники теплосетей не рекомендуют скрывать батареи по таким причинам: радиатор подключен к общей магистрали и в случае ЧП хозяин квартиры должен предоставить доступ к ней. Поэтому, вы должны придумать съемную систему. Другие причины:
экран для радиатора понижает коэффициент полезного действия прибора;
если в батарее произошла утечка, то отремонтировать ее без демонтажа экрана не получится;
в начале отопительного сезона часто приходится удалять остатки воздуха из радиатора, а с дополнительным коробом это неудобно.
Все эти рекомендации не означают, что маскировать отопительные приборы нельзя. Главное, сделать это правильно. Перед тем как сделать экран для радиаторов своими руками, необходимо учесть несколько важных пунктов.
- Нижняя часть короба должна иметь небольшой вентиляционный зазор (7 см).
- Верхняя часть экрана тоже должна иметь зазор с минимальной шириной – 10 см.
- Конструкция должна быть не впритык к радиатору (минимум 5 см).
- На фасаде экрана необходимо сделать вентиляционную решетку.
- Обязательно продумать схему так, чтобы решетка могла быть съемной или сделать свободный доступ к кранам и самому радиатору.
- Терморегулятор нужно вынести за сам короб (если он есть).
Оформление батареи в ванной
Не каждая ванная комната имеет отдельные батареи, кроме той, которая выполняет роль полотенцесушителя. Современные изделия достаточно эстетичны. Необходимость декорирования возникает в том случае, если замена батареи давно не производилась, ввиду чего она потеряла внешний вид. Самый простой способ придать отопительному прибору презентабельный внешний вид — это окрашивание. Цвет краски подбираются по цвету помещения. Разумеется, изделие, которое подлежит окраске, тщательно очищается. Впрочем, декупаж в ванной комнате так же уместен.
Пример удачного использования батареи в качестве яркого акцента
Кроме того возможно закрыть батарею в ванной комнате сеткой, которая может исполнять роль системы хранения.

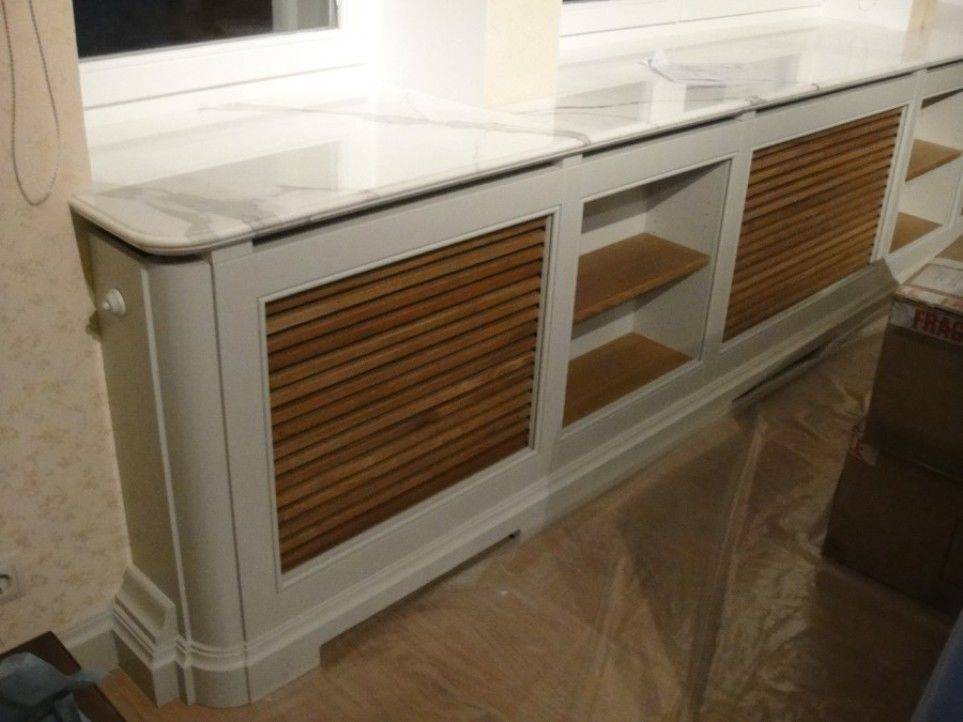

Защитный экран с полками для хранения
Батарею можно спрятать в стильный шкафчик
Или оставить на виду, прикрыв сверху полочкой
Подводя итог, следует отметить, что декорирование батареи отопления – это процесс творческий. Выбирая способ преображения радиаторов отопления главное не перестараться с декоративными элементами, выдержав общий стиль оформления помещения
Важно также учитывать то, что не должно пострадать основное функциональное предназначение радиатора – обогрев помещения в холодное время года
Декорируют как старые чугунные батареи, так и современные изделия из алюминия и биметалла. Последние особенно податливы для нанесения рисунков, поскольку внешнее оформление состоит из плоских пластин, на которые удобно наносить рисунок.
Выбирая окрашивание, следует помнить о том, что для радиаторов отопления производятся специальные краски, которые выдерживают высокие температуры.
Физика и элементы дизайна
Если вспомнить из физики, то тепло накапливает лучше всего то тело, которое имеет черный цвет. Наш экран должен беспрепятственно поглотить ИК от радиатора и передать его в помещение. Поэтому радиаторные экраны должны быть сделаны из такого материала, который будет эффективно проводить тепло, а не возвращать его обратно. Снаружи экран может быть в любом цвете, а вот изнутри его желательно выкрасить в черный. Можно ли улучшить передачу тепла от радиатора через экран? – Можно. Стоит соблюсти только несколько правил по теплообмену.
За радиатором на стену вешают блестящий теплоотражающий экран. Чаще всего укладывают за батарею вспененный полипропилен, который покрыт с двух сторон блестящим покрытием. Инфракрасное излучение, которое идет от тыльной стороны радиатора будет возвращено обратно, что позволяет нагреть сам радиатор еще больше. В результате поток тепла, идущего в помещение, так же увеличится.
Выбор материала для экрана
Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.
Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.
Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

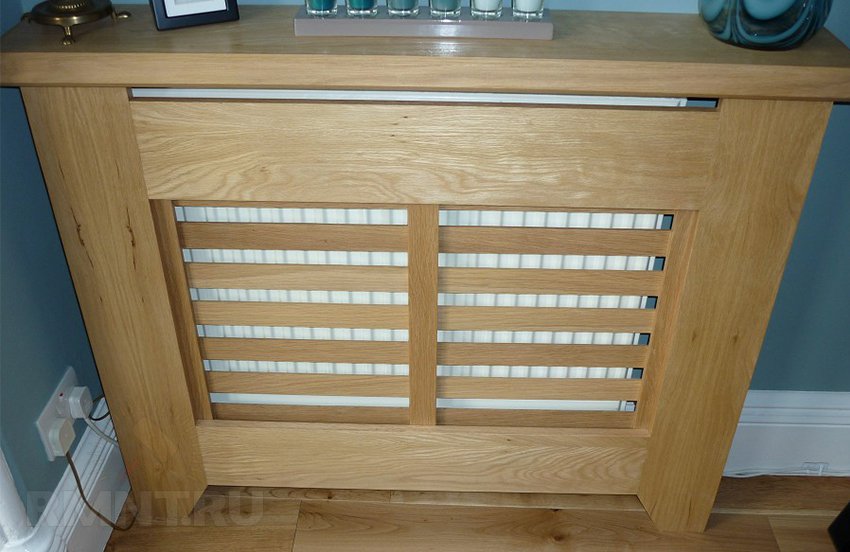

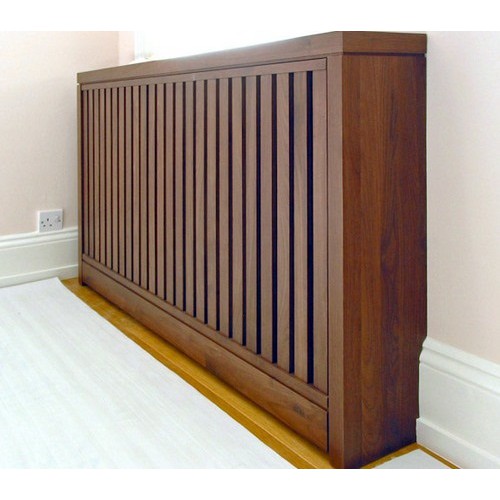

Готовый фасад экрана из дерева
Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.
Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.
Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.
Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.
Экран для батареи из гипсокартона
Экран для батареи отопления своими руками
На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.
Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.
Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора. Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов
Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления »
Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления ».
Установка экрана на радиатор отопления своими руками
Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель. Самым простым отражателем является фольга. В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.
Внимание! Если внутреннюю поверхность изделия выкрасить в чёрный цвет, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение. Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки
Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки
Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки. Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.
Решётка

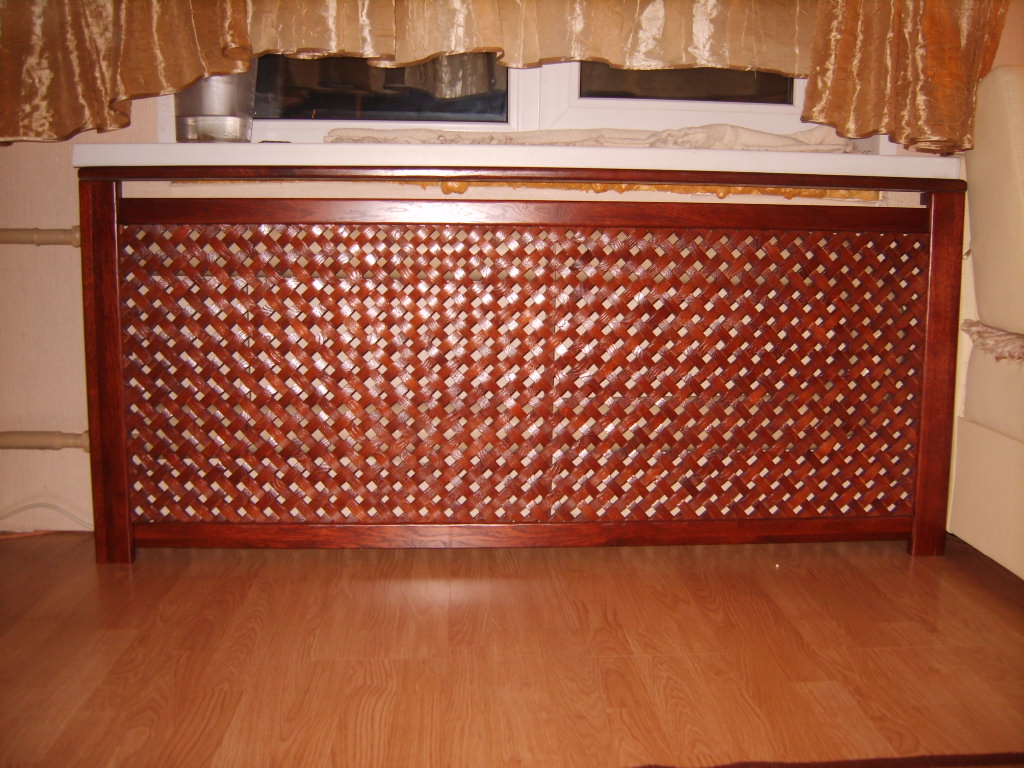

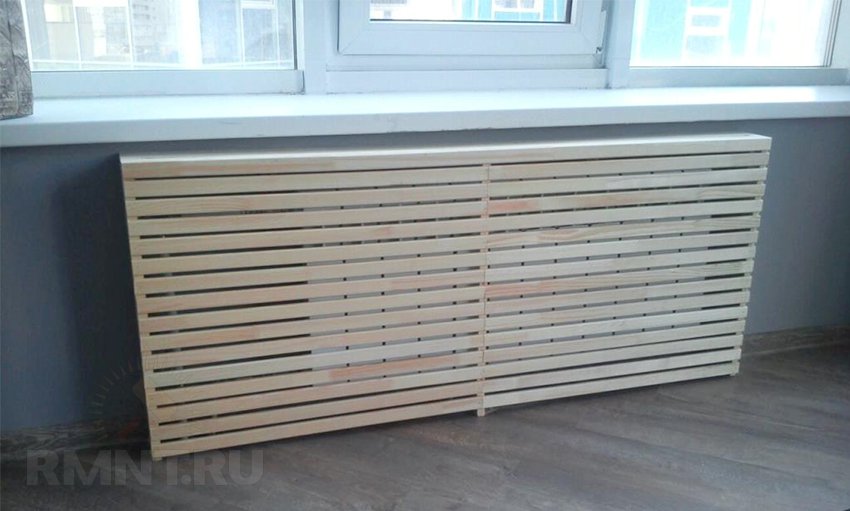

Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель, состоящую из рамы с деревянными рейками. Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.
Начинают изготовление с монтажа каркаса по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.
Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.
Затем на раму крепят необходимое число реек выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.
Короб
Для изготовления экрана-короба снимают размеры с радиатора. Размеры изделия будут по ширине больше на 10 см, а по высоте на 3—5 см. В первую очередь изготавливается фасадная часть. Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.
Важно! Нельзя закрывать радиатор экраном более чем на 50%. Затем изготавливаются верхняя и боковые части в соответствии с размерами
Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки
Затем изготавливаются верхняя и боковые части в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки.
Назначение
Практически все радиаторные обогреватели устанавливают под подоконниками и связано это не только с удобством пользования помещением при таком размещении. Расположенный под окном радиаторный или конвекторный теплообменник нагревает самый холодный воздух, который поступает внутрь помещения от окна, не давая ему распространяться по всей комнате, и тем самым повышает эффективность отопления.
Экраны или декоративные решетки на радиаторы отопления выполняют следующие функции:
- Придают подоконному пространству с теплообменником эстетичный внешний вид, закрывая некрасивые радиаторы. Данное применение особенно актуально для чугунных батарей.
- Экран для радиатора отопления предохраняет жильцов и особенно маленьких детей от ожогов при контакте со слишком горячими радиаторными обогревателями.
- Препятствуют проникновению внутрь и контакту животных с батареями, приводящему к неприятным последствиям для их здоровья.
- Декоративная решетка является элементом интерьера и придает помещению вид, соответствующий общему направлению выбранного дизайнерского решения.
- При размещении мебели около окна перед радиатором, полностью закрытый с фронтальной стороны экран низкой теплопроводности (древесноволокнистая плита) препятствует поступлению теплого воздуха в пространство перед ним — это повышает комфортность нахождения в зоне перед батареей и предохраняет мебель от деформации, высыхания.
Циркуляция воздуха в помещении с радиаторным отоплением
Металл
Металл обладает повышенной теплопроводностью, но с ним надо уметь работать. Это превосходный материал для самодельной конструкции. Из него можно выполнить изделия двух видов: штампованные и методом сварки.
Заслонки из нержавеющей стали смотрятся более элегантно и красиво. Они могут закрывать как часть батареи, так и весь радиатор. Их делят на 3 вида: с двумя боковинами, с одной и без боковин. Выбор варианта зависит от способа подключения устройства отопления.
Металлический элемент не препятствует качественному теплообмену. Выполненный из алюминиевой или стальной сетки короб, замечательно пропускает тепло. Подобные изделия очень просты при монтаже. Они бывают украшены разнообразными рисунками. Например, ажурной решеткой или сплошным полотном с открытым пространством.
Каким должен быть экран для батареи
Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.
Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:
- Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
- Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
- Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
- Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
- Вся внутренняя поверхность окрашивается в черный цвет.
- За радиатором отопления на стене монтируется теплоотражающий экран.
- Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.
При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.
При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.
Конструкция
Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.
Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.
Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.
Фальшстенка из гипсокартона с решеткой напротив радиатора.
В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.
В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.
Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.
Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.
Как он греет?
Тепло передается от радиатора в помещение потоком нагретого воздуха — конвекцией — и излучением в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение между излучением и конвекцией зависит от температуры горячей воды в системе, условий окружающей среды и конструкции радиатора.
«Гармошка»
Старый «чугунный радиатор» нагревается в основном за счет конвекции осенью или мягкой зимой. При интенсивном отоплении (температура радиатора +50 градусов и более) значительная часть теплового потока в помещении создается за счет инфракрасного излучения. Сегодня такая ситуация кажется абстрактно представимой лишь в некоторых районах, но люди старшего и среднего поколений помнят, что суровой зимой невозможно было дотронуться рукой до радиаторов.
Профилированный алюминий
Хороший экран для радиатора
Современные радиаторы работают аналогичным образом, но способны в определенной степени адаптироваться к внешним условиям. Если циркуляции воздуха в вентиляционных отверстиях что-то препятствует (например, штора), тепловой поток в металлической массе перераспределяется на передние плоские пластины, и радиатор переключается на лучистое тепло. Это достигается путем точного численного моделирования теплоотвода на мощных компьютерах.
Таким образом, становится ясно: фасция радиатора должна не только обеспечивать циркуляцию воздуха, но и отводить инфракрасное излучение наружу. Это достигается двумя способами, см. следующий раздел.
Что касается конвекции, то вывод прост: передняя панель хорошего экрана не должна быть пустой или иметь несколько маленьких отверстий. Хорошим экраном является решетка на верхней части радиатора, довольно редкая и с достаточным пространством над радиатором (см. рисунок справа). Но недостаточно, чтобы обеспечить такую же хорошую теплопередачу, как в обычном открытом пространстве.
