Устройство обогревателей плинтусного типа
Оба вида тёплых плинтусов передают тепло окружающему воздуху посредством теплообменников – двух своих медных труб, к которым по причине малой площади их боковой поверхности добавлены поперечные рёбра с малым шагом размещения. В медных трубах, в зависимости от вида тёплого плинтуса, размещены ТЭНы или циркулирует горячая вода. Снаружи конструкция обогревателя помещена в металлический корпус с системой прорезей для естественного циркулирования воздуха.

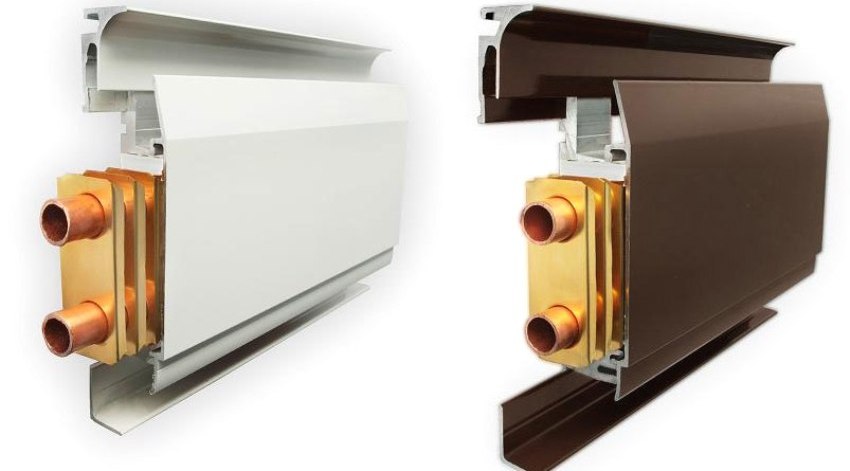

Разрез и схематическое устройство водяного и электрического тёплых плинтусов

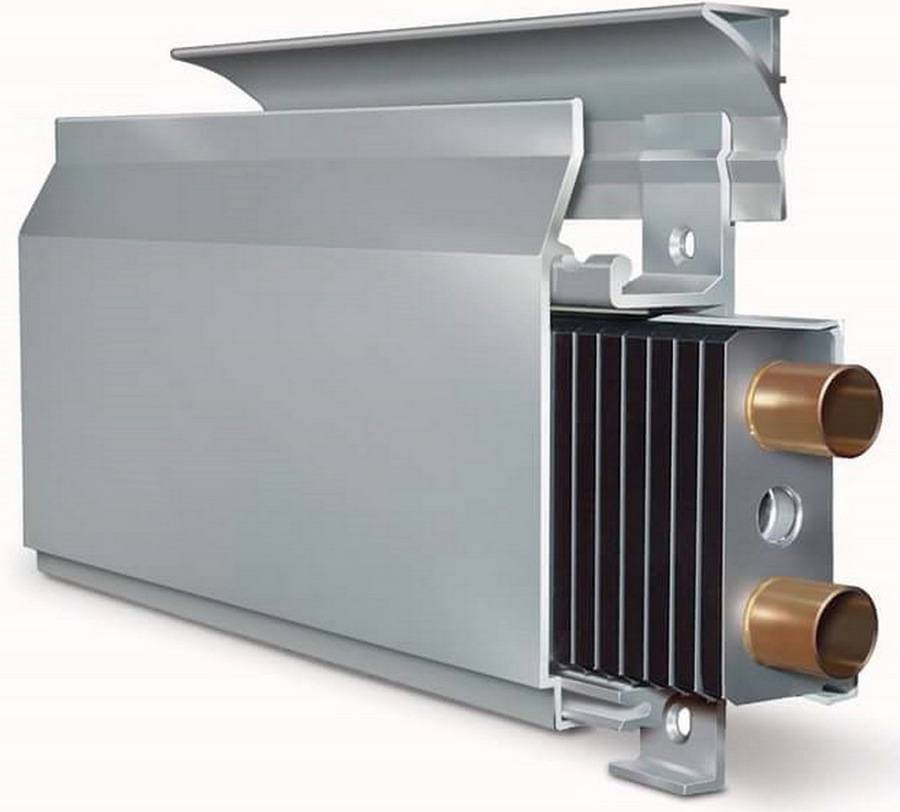

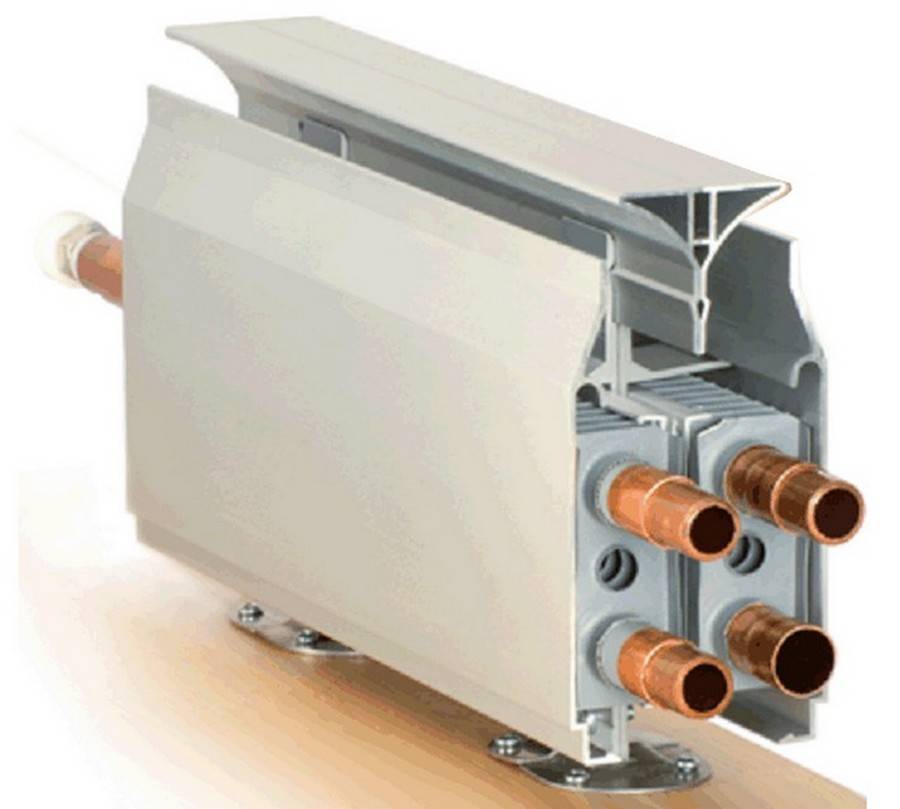

Водяной плинтусный нагреватель передаёт тепло, получаемое с горячей водой из системы центрального отопления или автономного котла. Вода, остывшая после теплоотдачи при прохождении через тёплый плинтус, возвращается в контур центрального или автономного отопления для нагрева. Таким образом, водяной тёплый плинтус является дополнительным потребителем энергии теплоносителя.
Если агрегат электрический, то в нижней его медной трубке находится система ТЭНов, параллельно соединённых между собой термостойким силиконовым кабелем, выведенным вместе с заземляющим проводом через верхнюю трубку.
В зависимости от длины, ТЭНы производятся следующей мощности:
- 0,7 м – 140 Вт;
- 1,0 м – 200 Вт;
- 1,5 м – 300 Вт;
- 2,5 м – 500 Вт.
Преимуществом электрического тёплого плинтуса перед водяным является его оснащённость терморегулятором, обеспечивающим экономичный обогрев в установленном вручную режиме.
Производятся также модели плинтусных электрообогревателей с использованием в конструкции вместо ТЭНов высокотемпературного нагревательного кабеля, рабочая температура поверхности которого достигает 240 град. по Цельсию.
Что такое теплый плинтус: особенности конструкции

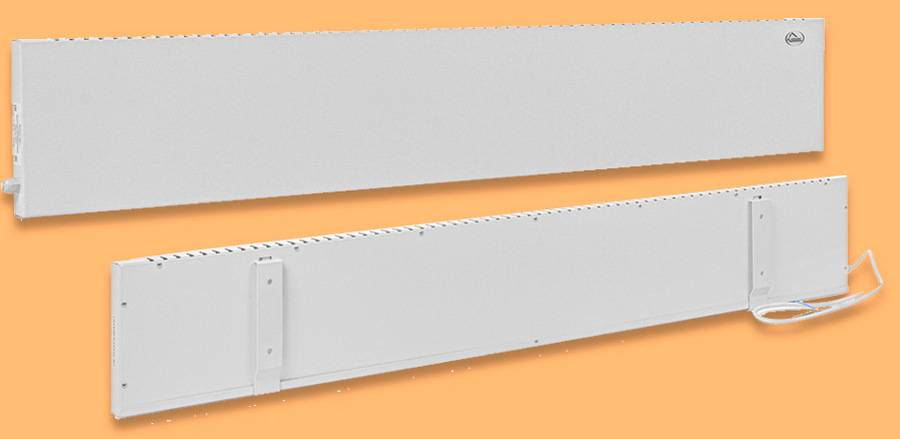

Электрический плинтусный конвектор имеет практически то же устройство, что и классические средства отопления. Внутри его находятся регистры, на которых закреплены медные трубки. Особенностью современных обогревающих плинтусов является их компактность. Но из-за маленьких размеров их приходится устанавливать по всему периметру помещения. В конструкции инфракрасного плинтусного обогревателя можно выделить следующие элементы:
- короб, в котором располагаются специальные кронштейны,
- трубчатый конвектор,
- поворотные детали.
Достоинством системы является то, что любой владелец может собрать ее своими руками. Принцип работы состоит в том, что система постоянно вырабатывает теплый воздушный поток, который не позволяет холоду проникать в помещение дальше стен. Плинтусный обогреватель выполнен в металлическом корпусе, который устанавливается в стене вместо классического деревянного или пластикового плинтуса. В его центре находится обогревающий элемент, устанавливаемый на специальные держатели. Крепление каждого элемента системы осуществляется посредством пайки или с использованием обжимных гаек. Монтаж теплообменников в угловых частях производится при помощи медных или полиэтиленовых поворотных трубок. Теплоносителем здесь выступает электричество или вода, которые движутся от коллектора к плинтусу по поворотным трубкам. В качестве дополнительных элементов системы используются отсечные и сливные краны, а также воздухоотводчики.
Электрические плинтусные обогреватели обладают следующими достоинствами:
- Обеспечивают необходимую положительную температуру нагрева стен, не давая появляться на них плесневым микроорганизмам и грибкам. Это идеальный вариант для угловых помещений,
- Экономичность. Теплоноситель теряет на выходе не более 5 градусов по сравнению с температурой на входе. Такого результата удалось добиться за счёт использования замкнутого корпуса,
- Экономия полезной площади. Этому способствуют компактные размеры, что актуально для малогабаритных помещений,
- С помощью этой системы можно создать благоприятный микроклимат как для находящихся в помещении людей, так и животных и растений,
- Исключают появление на окнах конденсата,
- Обладают высокой эффективностью во время работы,
- Простота и безопасность использования.
Греющие плинтусные конвекторы являются универсальным способом решения проблемы обогрева. Они подходят для использования как в частных домах и квартирах, где успешно заменяют централизованное отопление, так и в офисных помещениях, магазинах, а также выставочных залах и бассейнах. При необходимости такую конструкцию можно установить вдоль холодных и сырых стен на балконе, оранжерее и у изголовья кровати.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

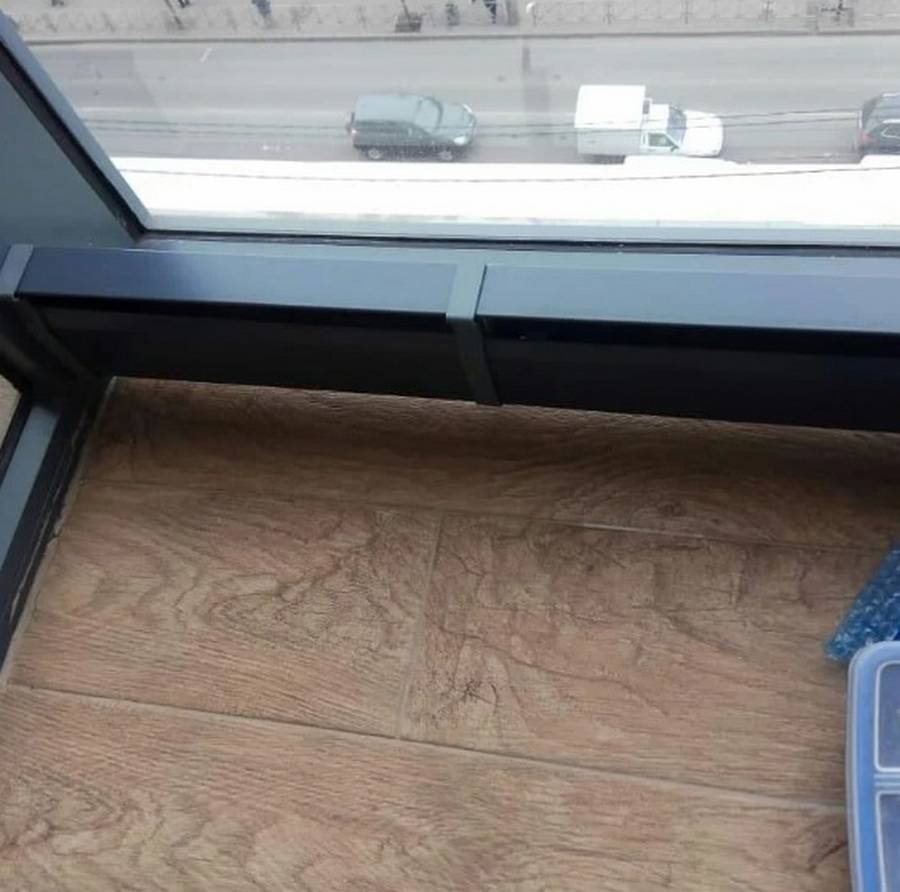

Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Нюансы установки
Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.
При проведении установки самостоятельно потребуются специальные инструменты
Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.
Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов
Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери
Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.
Подсоединение выходов водяной конструкции
При установке плинтусной системы необходимо соблюдать некоторые правила:
- плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
- обязательно производится разметка при помощи отбивочной нити;
- делаются отверстия под бурение;
- в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
- монтируются перемычки, и проводится заземление;
- каждый элемент подключается последовательно.
Верхнее покрытие может быть любого цвета и дизайна
После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками
Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов
При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.
При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.
Рейтинг лучших электрических моделей
Mr.Tektum электрический, цвет белый RAL 9016
Качественное устройство, которое гарантирует эффективность и долговечность. Воздух распределяется по всему периметру, создавая комфортные условия для работы и отдыха. Изделие состоит из двух медных патрубков, куда подключаются электрические провода. Максимальная температура, которую можно достичь путем регулировки, составляет 250 градусов. Предельная длина одного контура составляет 12.5 метров.
Mr.Tektum электрический, цвет белый RAL 9016
Достоинства
- Высокий срок службы;
- Прочностные характеристики;
- Эффективность;
- Максимальная температура – 250 градусов.
class=’s-article__points-list’>
ТурбоТех ТП-2
Электрическое устройство нового поколения, которое подойдет для установки в различных квартирах. Глубина верхнего уголка составляет всего 20 мм, что делает прибор уникальным. Внешняя часть изготавливается из алюминия, который отлично распределяет воздушные потоки не оставляя холодных зон. В комплектации предусмотрены все элементы для быстрого монтажа.
Средняя стоимость – 4 100 рублей за метр.
ТурбоТех ТП-2
Достоинства
- Высокий срок службы;
- Прочностные показатели;
- Выдерживает высокую температуру;
- Хороший нагрев.
class=’s-article__points-list’>
Charley Стандарт электрический, серый RAL9006
Надежное устройство с тепловой мощностью 340 Вт. Изделие отличается простой установкой и долговечностью. Большая часть тепловой энергии передаются при помощи излучения, а не конвекцией, что является положительным результатом. Работает от сети с напряжением 220 В. Класс защиты – II. Теплообменник изготавливается из углеродистой стали.
Средняя цена: 11 040 руб.
Charley Стандарт электрический, серый RAL9006
Достоинства
- Качественный нагрев;
- Возможность регулировки;
- Прочность;
- Внешнее исполнение.
class=’s-article__points-list’>
Рейтинг лучших теплых плинтусов на 2022 год
Бюджетные образцы
2-ое место: «Орион» 530 мм
Данную экономичную модель отличает высокая надежность и отсутствие необходимости установки запорных фитингов. Образец работает как стандартная батарея, только вот его теплопотери в 6 раз меньше. Корпус прибора покрыт специальным защитным составом, что стабильно защищает его от возможной коррозии. Может применяться по периметру бассейнов и на балконах с французским остеклением (панорамные окна).
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 75 |
| Управление | Электронное |
| Длина секции, миллиметров | 533 |
| Материал | Алюминий |
| Цена, рублей | 2700 |
Орион» 530 мм
Достоинства:
- Короб обработан специальным составом;
- Возможность установки на разных объектах;
- Бюджетная стоимость.
Недостатки:
Отсутствует термостат.
1-ое место: «Коузи» 1050 мм
Мощная и надежная модель. Может устанавливаться как в качестве единственного отопительного элемента в небольших помещениях, так и заключаться в отопительные контуры. Предоставляет жильцам особый комфорт: не высушивает воздух, не наполняет его продуктами горения, не создает циркуляции пыли в обслуживаемом помещении.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 320 |
| Управление | Электронное |
| Длина секции, миллиметров | 1050 |
| Материал | Алюминий |
| Цена, рублей | 3600 |
Коузи» 1050 мм
Достоинства:
- Большой ассортимент цветовых вариаций корпуса;
- Повышенная мощность;
- Имеется термостат для регулировки.
Недостатки:
Боится повышенной влажности.
Модели среднего ценового сегмента
2-ое место: «Орион 1 Кедр»
Данная модель имеет крайне приятный внешний вид и может использоваться в качестве элемента дизайна при отделке загородного дома. Достаточная мощность этого контура позволит не замерзнуть в самые холодные времена года. Для этого образца характерно производство довольно-таки длинных элементов конструкции, что позволяет оборудовать им большие по периметру помещения.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 150 |
| Управление | Электронное |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий |
| Цена, рублей | 3800 |

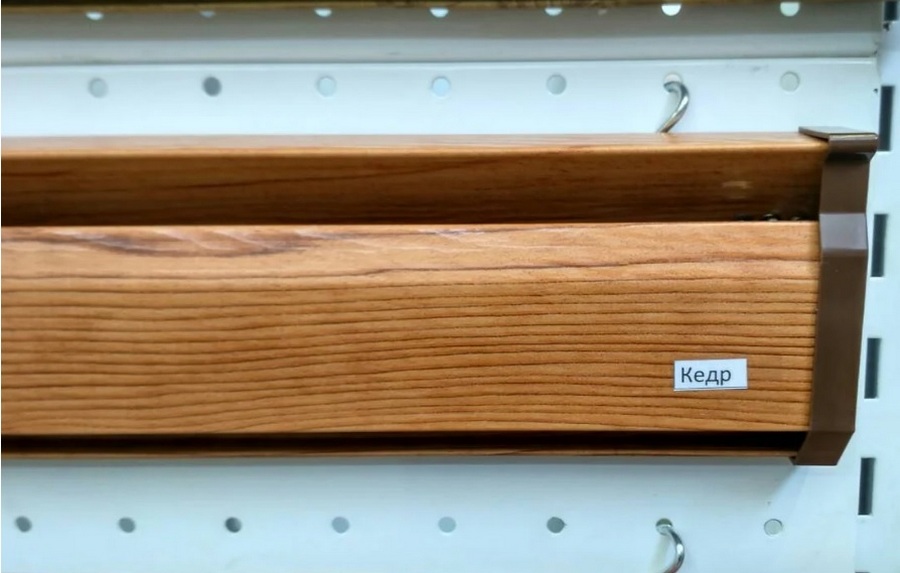

Орион 1 Кедр
Достоинства:
- Эстетичный внешний вид;
- Увеличенная мощность;
- Упрощенный монтаж.
Недостатки:
Опять же отсутствует термостат.
1-ое место: «Mr. Tektum 2.0»
Еще одна модель, предназначенная для дизайнерских проектов. Отопительный прибор изготовлен из горячепрессованного алюминиевого сплава, внутри которого установлены латунные и медные трубы. В связи с тем, что модель является жидкостной, монтаж лучше производить после предварительных теплорасчетов. Большинство специалистов рекомендует использовать данный плинтус для дач и загородных домов.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 600 |
| Управление | Ручное |
| Длина секции, миллиметров | 2000 |
| Материал | Алюминий сплав |
| Цена, рублей | 8600 |
Mr. Tektum 2.0
Достоинства:
- Высокая мощность для жидкостного прибора;
- Применение в конструкции особых сплавов;
- Рекомендован для дизайнерских проектов.
Недостатки:
- Высокая цена;
- Сложность монтажа.
Премиум-класс
2-ое место: «Thermodul 13,17»
Редкий представитель на российском рынке линейки от западного производителя. Отличается вариативностью применяемых материалов и высокой ценой. Ввоз и торговля в РФ возможны только при наличии сертификата соответствия. Сравнительно непрост в установке и требует для ремонта оригинальных комплектующих. Установку такого оборудования лучше поручить профессионалам.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 500 |
| Управление | Термостат |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав |
| Цена, рублей | 16500 |
Thermodul 13,17
Достоинства:
- Модель управляется термостатом;
- В конструкции применен инновационный сплав;
- Расширен гарантийный срок.
Недостатки:
Очень высокая цена за погонный метр (при отсутствии иных достоинств).
1-ое место: «Thermodul Combi»
Очередная дорогая модель от итальянского бренда. Свою чрезвычайно высокую цену (30000 руб./п.м.) оправдывает вполне на 100%, благодаря тому, что имеет комбинированный режим работы: может работать и на электрическом теплоносителе и на жидкостном. Однако, требует профессиональной установки и наладки всего контура. Управление полностью автоматизировано.
| Наименование | Показатель |
|---|---|
| Тип нагревателя | Жидкостный/Электрический |
| Мощность нагрева, Ватт | 650 |
| Управление | Термостат, полная автоматика |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав, гофр |
| Цена, рублей | 30000 |
Thermodul Combi
Достоинства:
- Комбинирование режимов работы;
- Полностью автоматическое управление;
- Новейшие материалы в конструкции.
Недостатки:
Не выявлено (для своих особенностей).
Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Правила установки и эксплуатации
В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.
Монтаж электрического плинтусного обогревателя
Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.
По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.
По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.
В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.
На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.
Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.
В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.
Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.
Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.
Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.
*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.
Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.
При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.
После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.
После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.
Стоимость отопления «теплый плинтус»
Если вы решили приобрести теплый плинтус электрический, цена данного оборудования вас должна заинтересовать. Большинство компаний предлагает бесплатные услуги по предварительному расчету системы. А вот за греющий модуль придется заплатить 2075 р. за погонный метр. В качестве материалов в этом случае выступают латунь и медь. Соединяются элементы муфтами или фитинги с цанговым зажимом с помощью пайки.
Дополнительно придется приобрести закрывающую планку, которая будет иметь стандартный коричневый или белый цвет. Ее стоимость за погонный метр составляет 690 рублей. Окрашивание данной части осуществляется порошковым составом. Верхняя планка обойдется потребителю в 380 р. за погонный метр. Что касается нижней планки, то ее стоимость меньше – 215 рублей за погонный метр.
Принцип работы
Как и у обычных отопительных приборов, главной задачей теплого плинтуса является обогрев помещения, но сам принцип его работы сильно отличается от стандартных отопительных приборов, которые только благодаря большому нагреву транслируют тепло в окружающее пространство.
Система плинтусного обогрева соответствует самым современным требованиям по энергосбережению и бережному отношению к микроклимату дома.
Она основана на нескольких принципах работы:
- Первый из них заключается в том, что устанавливают ее, как и обычный декоративный плинтус по всему периметру стен жилища.
- Вторым принципом является обеспечение прогрева, не только соприкасающегося с плинтусом воздуха, но и всех стен дома, по периметру которых он смонтирован, а значит, обогретые стены перестанут потреблять тепло из окружающего пространства, и станут непреодолимым барьером для холода.
- Третий принцип − это обеспечение равномерной конвекции воздуха в помещении, то есть тепло распределяется равномерно даже между полом и потолком, а значит, в таком помещении не нужно будет одновременно потеть в футболке от духоты и мерзнуть в теплых носках из-за стелющегося по полухолода.
- И наконец, что принципиально для хозяек, блюдущих чистоту, подъем теплого воздуха с пола происходит не очень быстро, а значит, вместе с ним не будут подниматься клубы пыли.
Вообще, вся эта плинтусная система работает на эффекте «прилипания» прогретого ей воздуха к окружающей поверхности, самой большой из которых по площади в доме является стена.
Плинтусные радиаторы монтируют по всему периметру дома или квартиры где требуется обогрев. ТЭНы встроены в короба из металла, имеющие входную нижнюю щель для холодного воздуха и выходную верхнюю для теплого потока.
При этом они непросто выбрасывают теплый воздух в окружающее пространство, чтобы он там как-нибудь сам перемешался и прогрел помещение. А представляют собой тонко регулируемую систему микроклимата, так как теплый поток целенаправленно пускается вдоль стены, чтобы потом от нее максимально равномерно обогреть всю комнату. Токо- и теплопроводящие элементы такого оборудования изготовляются из цветных металлов: меди и алюминия.
Сами нагревательные элементы работают в режимах температур от 40 до 70 градусов Цельсия, передавая стене значительную часть этого тепла. Поэтому нет необходимости разогревать радиаторы в плинтусе до максимума, ведь даже при значении регулятора в 40 градусов стена может прогреться до температуры человеческого тела, абсолютно безопасной даже для детей.
Вместо эпилога
Анализ российского рынка теплых плинтусов показал, что отечественный покупатель предпочитает отечественные же модели. Все благодаря тому, что поиск комплектующих для них не обременителен, а некоторые образцы возможно смонтировать и самостоятельно. И даже наглядная простота не делает их в глазах потенциального пользователя чем-то низкокачественным. Наоборот, большинство российских моделей хорошо сбалансированы по параметрам цена/качество. В то же время, зарубежные образцы могут стоить в разы больше (а то и в десятки раз), однако, даже в силу своего совершенства и применения в них новых технологий – особым спросом они не пользуются в РФ.
