Прокладка проводов, установка розеток и светильников в деревянном доме
От щита, провода через автоматы распределяются по своим местам для питания потребителей. В чём особенность прокладки электрических проводов в деревянном доме?

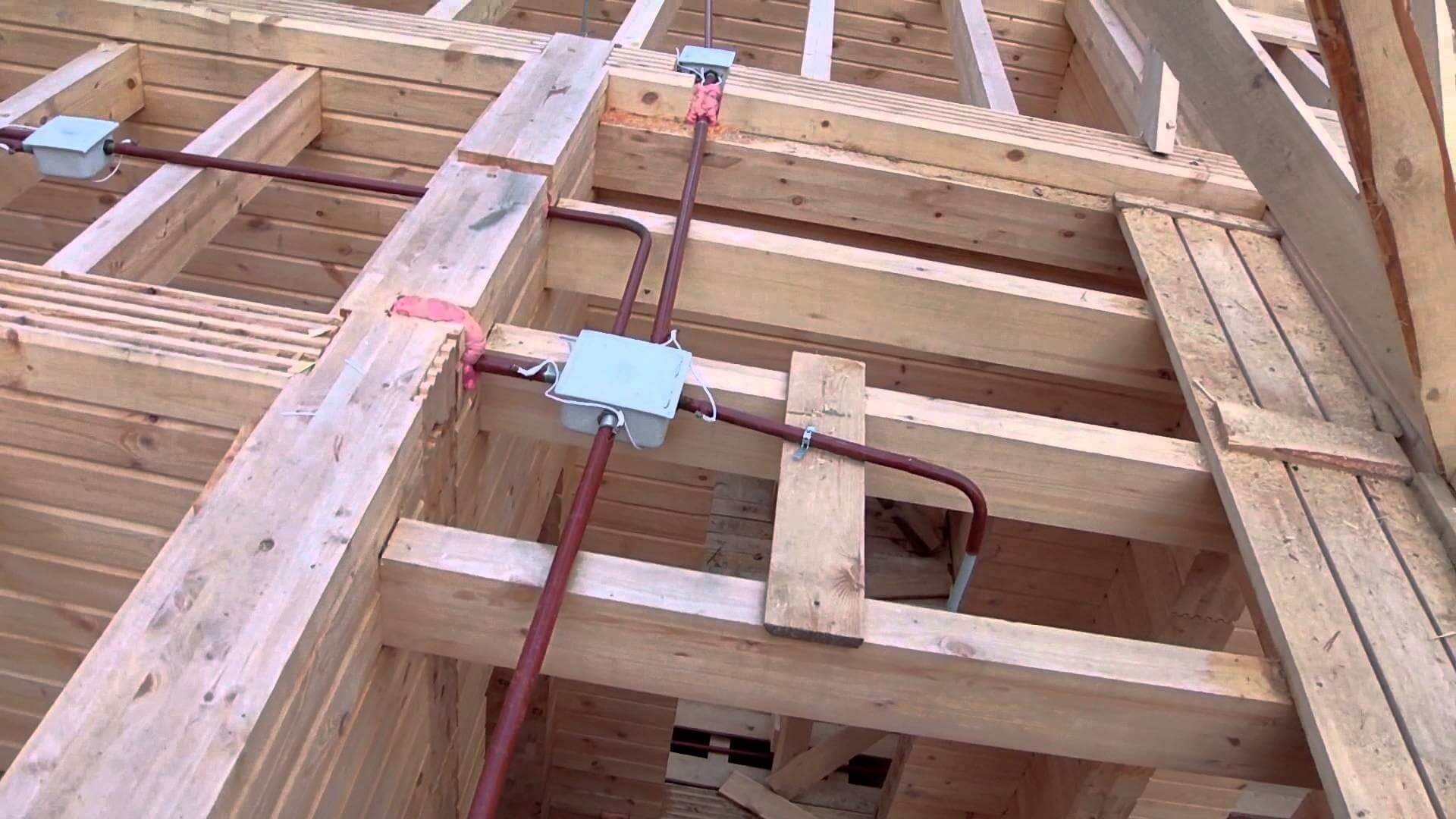

Если мы говорим о скрытой проводке, то вам придётся все провода провести в металлической трубе. Скрытые подстаканники тоже должны быть негорючими и глухими. При выборе диаметра труб, руководствуйтесь заполнением диаметра трубы проводом или группой проводов, не более чем на 40 %.
При открытой прокладке электрических кабелей, требование не такие жёсткие. Провода прокладываются в пластиковых кабель каналах. В металлической трубе кабеля обязательно должны проходить деревянные стены и потолки насквозь. Под все места коммутации проводов – распаечные коробки, подстаканники, светильники и розетки, прокладывают несгораемые подкладки, толщиной не менее 10 мм, в нашем случае использовались асбестоцементные.
- Входящие через стенку в металлической, стальной трубе, провода из помещения где расположен щит в помещение, где расположена кухня и комната.
- Распаечная коробка.
В распаечных коробках провода одной или разных групп обрываются, чтобы запитать находящуюся в непосредственной близости электрическую точку, и продолжают свой путь. Соединения проводов в распаечной коробке обычно делают скрутками, но можно воспользоваться и клеммами. В любом случае, соединения должны быть тщательно обжаты (при скрутках), или затянуты (при соединениях с помощью клемм). Оптимальный вариант — спаять или опрессовать при помощи клещей места соединения проводов в распаечной коробке.
- Асбестоцементные подкладки под распаечной коробкой и светильником.
- Кабель-каналы.
- Пластиковая гофротруба – как криволинейное продолжение кабель-канала.
- Стальные трубы для сквозного прохождения проводов сквозь стены.
- Асбестоцементные подкладки.
- Кабель-каналы.

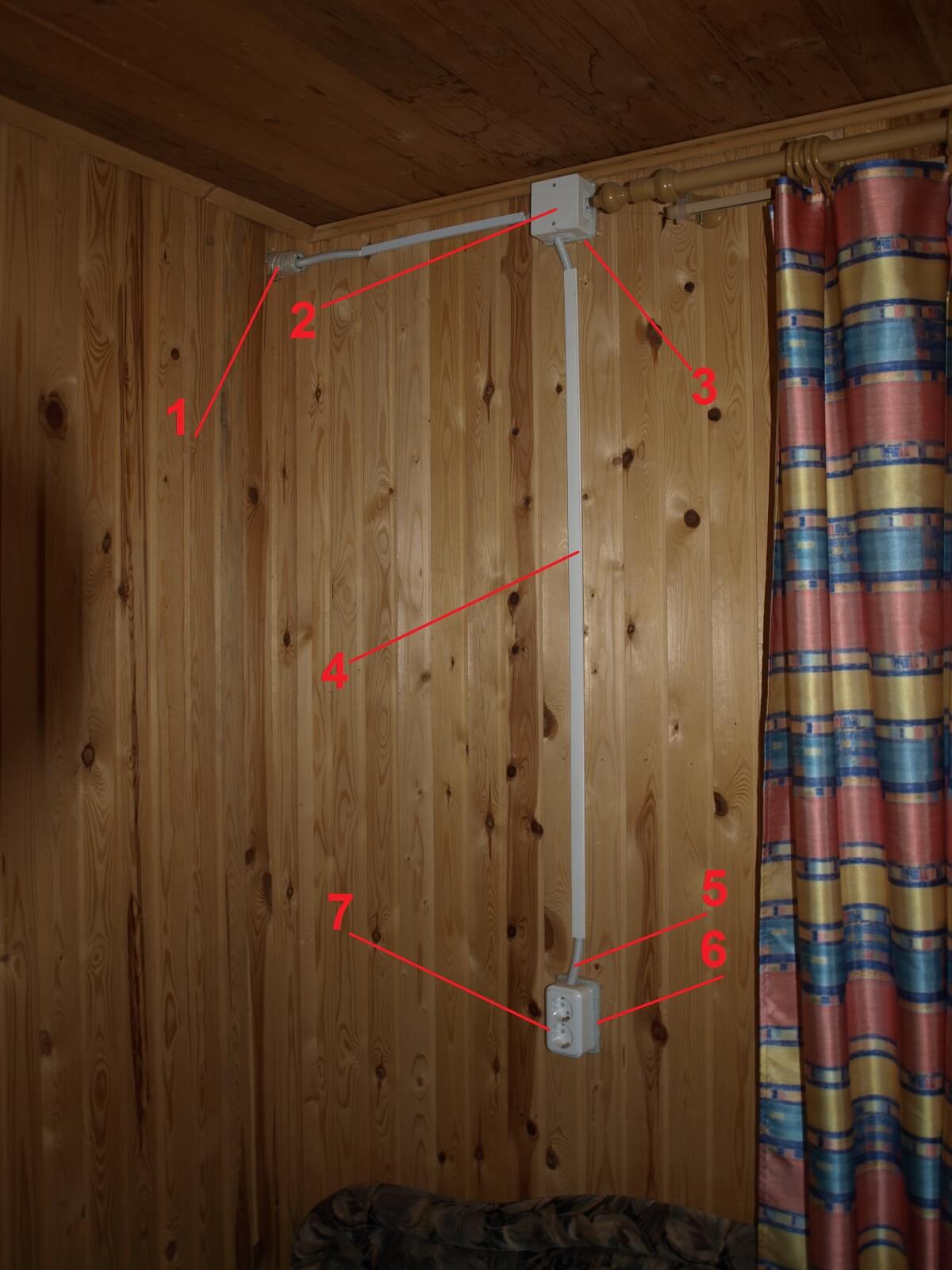

Металлическая труба в стене для прокладки провода в пластиковой гофротрубе.
- Стальная труба.
- Распаечная коробка.
- Асбестоцементная подкладка.
- Кабель-канал.
- Гофротруба.
- Асбестоцементная подкладка.
- Двойная розетка.
- Вводной кабель ВВГ 5 х 4 в гофротрубе и стальной трубе входит в дом для подключения в щите.
- Гофротруба.
- Гофротруба.

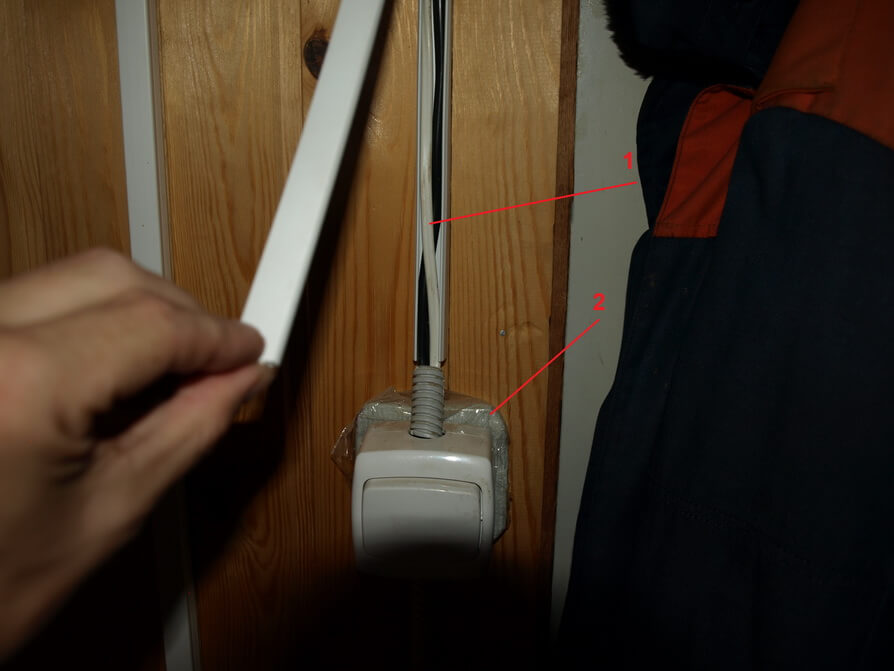

- Провода на выключатель освещения в кабель-канале.
- Асбестоцементная подкладка по накладным выключателем.
Составление схемы электропроводки
Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.
Электрическая
Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.
Структурная и функциональная
Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.
Монтажная
Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.
Ретро электропроводка в деревянном доме плюсы и минусы
Минусы использования ретро проводки:
# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.
#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».
#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.
Когда необходимо сделать проходной выключатель.
А теперь пройдемся по плюсам:
- Это конечно же соответствие ретро проводки нормам и правилам монтажа.
- В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
- В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
- Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
- Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.
Особенности при монтаже:
Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.
При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.
Фиксация провода на крайних изоляторах.
Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.
Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.
Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.
Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция
Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:
- Рассчитываем сечение кабелей.
- Выполняем разметку и штробление.
- Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
- Производим расключение в распределительном щите.
Изолировать соединения можно при помощи специальных колпачков
Рассмотрим эти действия более подробно.
Какие кабели использовать для проводки в квартире или частном доме
Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.
Разметка стен по схеме электропроводки в квартире
Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.
Лазерный уровень тоже весьма удобен при разметке стен
Особенности монтажа скрытой и открытой проводки в доме своими руками
По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.
Краткая пошаговая инструкция прокладки проводки в квартире
Разберём изложенную информацию на фотопримерах в общих чертах.
| Иллюстрация | Описание действия |
 | Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально. |
 | Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает. |
 | Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода. |
 | При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта. |
 | Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку. |
 | Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке. |
Основные ошибки при монтаже электропроводки
Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:
- повреждение изоляции проводов, которое возникает при прокладке кабеля
- повышение нагрузки на электропроводку
- использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен
Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.
Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.
Монтаж скрытой проводки
- Необходимо сделать штробы или каналы в дереве, с помощью перьевого сверла, диаметр данного сверла должен соответствовать диаметру трубы или метало- рукава + 1, 2 мм., для того чтобы было легче пропихивать трубы;
- Если используются стальные трубы, то сначала монтируются они, а потом просовываются провода;
- Для гофрированного металлорукава, сначала провода, потом все вместе монтируется в канал;
- Распаячные коробки, желательно устанавливать, так, чтобы к ним всегда был доступ. Выпускать их наружу или использовать ревизионные «люки»;
- Установка выключателе, розеток, установка освещения зашивка стен, если это каркасное строение.
Монтаж электропроводки в частном доме
Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.
Распределительный щит
После выбора схемы разводки приступают к сборке основного блока, который содержит:
- общие УЗО и автоматы;
- защитные устройства отдельных групп;
- приборы учета;
- нулевую и заземляющую шины.
Функции жилы определяют по цвету:
- красная, коричневая, белая или черная является фазой;
- синий цвет соответствует нулю;
- желто-зеленая жила является заземляющей.
Сборку щита пошагово выполняют по мере формирования веток электрической сети.
Ввод кабеля в помещение
Подводимый к дому кабель имеет самую большую толщину.
Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.
Система защитного отключения
Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.
Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.
Распределительные коробки
Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.
Коммутация кабелей и конструкций
Для соединения элементов проводки между собой используют:
- пайку;
- скрутку;
- клеммные колодки с пружинами и винтами.
Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.
При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.
Подключение розеток, осветительных приборов
При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.
Заземление
Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.
Техника безопасности
Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.
При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:
- декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
- при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
- высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
- на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
- вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.
Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).
Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения
После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.
В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).
Как найти скрытую проводку в стене квартиры прибором и без
Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:
- Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
- Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.
Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.
Можно выбрать и другие виды кабелей:
- ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
- NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.
При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Проведение испытаний электропроводки
Установленная в доме электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала проводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электропроводки в доме.
Особые требования к безопасности
Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.
При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.
Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40%!е(MISSING)е внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.
Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
Подготовка к монтажу электропроводки под старину
Подготовительный этап — важная часть в реализации любого ремонта. Перед началом разводки проводов нужно приобрести:
- кабель необходимого сечения;
- накладные выключатели и розетки;
- распределительные коробки.
Такая электрификация дома проводится только после завершения работ по отделке дома. Проводка монтируется на деревянные стены, поверх обоев либо крашенных стен. Рынок электрооборудования предлагает любителям ретро- и экостиля множество разнообразных выключателей и розеток, провода с изоляция разного цвета. Цена зависит от цвета. Золотистые провода будут в два раза дороже, чем коричневые.
Комбинированный метод
Как отмечалось, в целях экономии часто применяется комбинированный метод монтажа ретро проводки. Его суть в том, что невидимые части проводов прячутся под полом, в плинтусе или за подшивным потолком.
При таком подходе можно купить часть ретро проводов и обычные провода требуемого сечения. Такой подход позволяет существенно снизить расходы.
Комбинированный метод особенно актуален на кухне, где устанавливается много приборов, а тканевая часть изоляции быстро покрывается слоем жира / грязи.
В большинстве случаев силовая часть является скрытой, а освещение — в ретро-стиле. Подобный подход можно использовать и в других помещениях.
