«Кровельный пирог»
«Кровельный пирог» фальцевой кровли
Покрытие крыш любого дома состоит из нескольких слоев:
- Обрешетка. Конструкция из деревянного бруса, набиваемая на стропила. Обрешетка служит каркасом кровельного покрытия и выполняет функцию несущего элемента.
- Пароизоляция. Материал с односторонней влагопроницаемостью. Мембрана препятствует образованию конденсата, увлажнению верхних слоев кровельного пирога: теплоизоляции и финишного металлического настила.
- Контробрешетка. Слой, служащий для создания вентиляционного зазора между слоями покрытия и удаления влаги, попавшей внутрь кровли. Контробрешетка также используется как каркас финишного покрытия.
- Гидроизоляция. Слой влагонепроницаемого материала укладывается на контробрешетку снизу, его назначение – защита от влаги, просочившейся через финишное покрытие.
- Настил. Состоит из металлических листов или фигур. Материал фиксируется кляммерами к обрешетке. Между собой листы соединяют фальцевыми швами.
Кровли для неотапливаемых хозяйственных построек не имеют теплоизоляции и мембраны. Гидроизоляционный материал укладывается на обешетку. Поверх него настилается финишный слой из металлопроката.
Обрешётка под фальцевую кровлю
При устройстве фальцевой кровли листы кровельного материала закрепляют к обрешётке. В качестве основания используют бруски сечением 50 на 50 мм или доски с сечением 50 на 120 мм/50 на 140 мм из хвойных пород.
Шаг обрешётки зависит от уклона фальцевой кровли и снеговой нагрузки, которая на неё воздействует. На более плоской кровле будет скапливаться большая масса снега, для которого понадобится усиленная обрешётка. На более крутых кровлях снеговая нагрузка будет меньше, а это значит, под неё понадобится облегчённая, более разреженная основа. Таким образом, в зависимости от наклона фальцевой кровли, обрешётку монтируют с разным шагом:
Для кровель с углом наклона 3°–25° используют сплошную обрешётку. Она нужна, чтобы выдерживать значительный вес снега, который будет скапливаться на кровле с малым уклоном. Но «сплошной» она называется только номинально: при её устройстве между досками всё-таки должен быть небольшой зазор: 10-15 мм. Если этого не сделать, то при изменении влажности древесина увеличится в объёмах, разбухшие доски начнут выдавливать друг друга и могут нарушить фальцевые соединения.
При устройстве кровли с уклоном более 25° используют разрежённую обрешётку. Шаг обрешётки для разных углов наклона фальцевой кровли смотрите в таблице:
Для крепления к обрешётке картин с одинарным и двойным замком используют кляммеры. Они бывают двух видов:
- Одинарные (неподвижные). Такие кляммеры состоят из одной детали и плотно крепят картину к обрешётке.
Двойные (подвижные). Такие кляммеры состоят из двух частей: основания и подвижной головки, которая при изменении температуры и расширении металла позволяет двигаться картинам вдоль ската.
Мы советуем использовать второй вариант, иначе летом на жаре металлические панели увеличатся в объёме, они не смогут двигаться вдоль ската и из-за слишком плотного сцепления с обрешёткой деформируются.
Что касается кликфальцевой кровли, то мы уже упоминали, что для её установки используют саморезы с прессшайбой, которые закручивают в перфорированные боковые кромки картин. Советуем закручивать саморезы не до конца, примерно на 1 мм. Как и в случае с фальцевой кровлей, это нужно, чтобы компенсировать температурное расширение металла и избежать деформации панелей.
Фальцевая кровля — это не только стильное, но и надёжное решение для частного дома. Благодаря отсутствию отверстий в кровельных панелях, у осадков нет шанса проникнуть в подкровельное пространство, и поэтому уклон фальцевой кровли может быть разным: от 3° до 70°.
Герметичность фальцевой кровли обеспечивают боковые замки — фальцы, которые бывают трёх видов. Выбор замка зависит от наклона кровли. Чтобы определиться с его видом, воспользуйтесь таблицей:
| Уклон фальцевой кровли | Вид замка |
| 3°–10° | Двойной фальц |
| 10°–16° | Одинарный фальц |
| 16°–70° | Кликфальц |
От уклона фальцевой кровли также зависит обустройство обрешётки под неё: она может быть сплошной или разреженной. Рекомендуемый шаг обрешётки можно посмотреть в таблице:
Источник
Особенности монтажа
Шаг фальцевой кровли определяется в зависимости от толщины металлического листа, его формы и размеров. Так, крупноформатные стальные панели, толщиной от 0,5 мм, можно укладывать по обрешетке из реек с шагом 300 мм. А небольшие фигурные элементы (ромбы, «чешуя) монтируют только по сплошному настилу. Рекомендованный минимальный уклон фальцевой кровли из меди составляет 5 градусов. Для стальной кровли самозащелкивающимся фальцем этот показатель составляет 8 градусов.

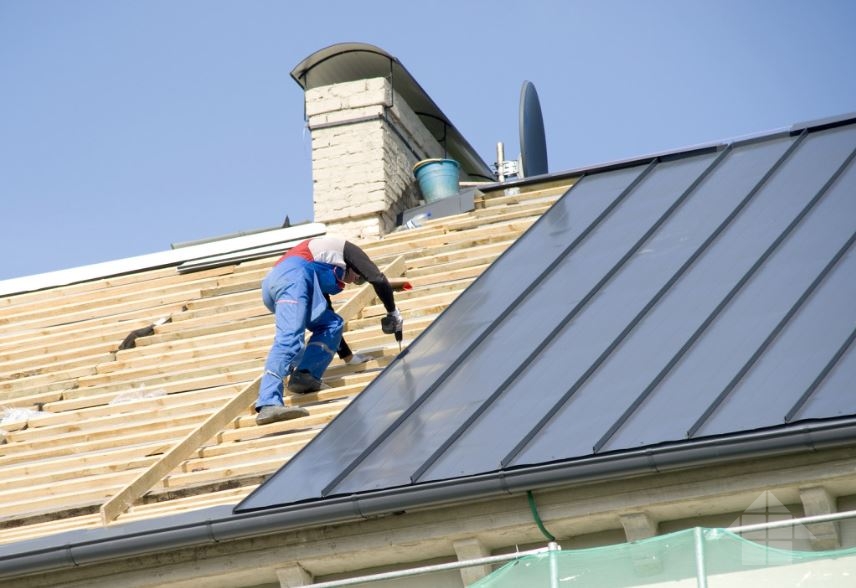

Монтаж фальцевой кровли по обрешетке из реек.
Минусов у фальцевой кровли не много. Среди основных недостатков – высокая теплопроводность и шум, который создает град или капли сильного дождя. Но эти проблемы легко преодолеть, уложив под кровельный материал достаточный слой теплоизоляции. Если проанализировать преимущества и недостатки фальцевой кровли, то окажется, достоинств у этого материала гораздо больше. Это подтверждают и положительные отзывы о фальцевой кровле от многих домовладельцев.
Наши менеджеры могут дать подробную консультацию по Фальцевой кровли Hornval
Укладка фальцевой кровли своими руками
Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена
Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:
- Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.
Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной
Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания
Технология укладки фальцевой кровли
Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.
Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.
Более надёжным считается использование плавающего кляммера для фальцевой крыши
В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.
Видео: монтаж кликфальцевой кровли
Этапы монтажа фальцевой кровли
Процесс укладки фальцевой кровли выглядит следующим образом:
- Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

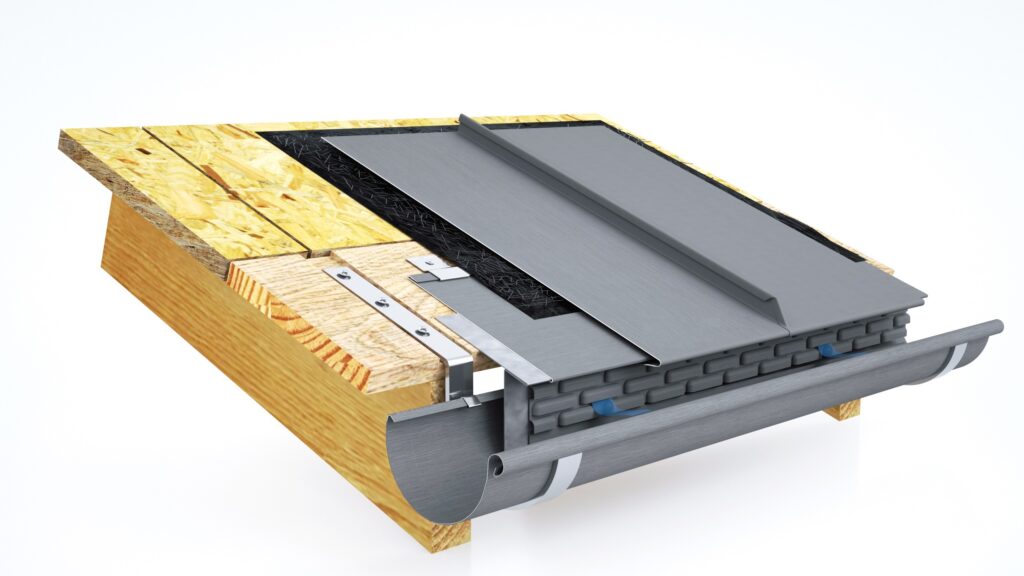

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса
Укладывать картины фальцевой крыши нужно в вертикальном направлении
Крепление картин происходит с помощью кляммеров
Для герметика рекомендуется использовать специальный пистолет
Видео: монтаж фальцевой кровли своими руками
Монтаж элементов фальцевой кровли
После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.
Для установки первого элемента необходимо:
- Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.
Ендова способна предупредить протечку крыши
Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.
Конёк для фальцевой кровли можно изготовить самостоятельно
Основные моменты монтажа
Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.
Этапы монтажа фальцевой кровли:
Схема этапов монтажа фальцевой кровли.
- На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
- Обрешетка выполняется с межцентровым расстоянием 400 мм.
- Установка гребня кровельного листа.
- Кровельные листы лучше подавать на крышу по одному.
- Карнизный нащелыник устанавливают до монтажа листов.
- На конек укладывают опорную планку.
- На месте штабеля укладывают опорную планку .
- Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
- Основание ендовы наглухо обшивают досками.
- После обрезки край заворачивают чуть кверху.
- выравнивают с нахлестом в 40 мм от линии свеса.
- На карнизе и коньке листы крепят к нижней и верхней обрешетке.
- В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
- Двускатный нащельник крепят шурупами к гребню каждого стыка.
- Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
- Продольную стыковку кровельных листов выполняют с нахлестом.

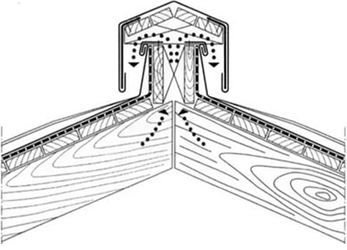

Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.
При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.
Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.
Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.
Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.
Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:
- фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
- использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
- расходные материалы, используемые при , в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.
Преимущества и недостатки фальцевой кровли
Аналогично другим покрытиям для крыш, фальц имеет преимущества и недостатками. Следует выделить:
- Длительный эксплуатационный срок;
- Присутствие антикоррозийного покрытия;
- Маленький вес;
- Гладкость поверхности, что предотвращает задержание на поверхности кровли дождевых вод и снега.
Фальцевое покрытие имеет ряд изъянов:
- Не обеспечивает шумоизоляцию (в доме будет слышно звук падающего на кровлю дождя);
- Сложные монтажные работы (специалистов, которые умеют правильно монтировать этот вид кровли, очень, поэтому их сложной отыскать);
- Низкий уровень эстетичности. Если же говорить о более привлекательных видах кровли (медной и титановой), то их стоимость выше;
- Этот вид кровли накопляет электростатическое напряжение. Поэтому во время использовании предусмотрите сооружение молниеотвода.
Как самому покрыть крышу железом
Профессия кровельщика-жестянщика (специалиста по металлическим кровлям) всегда высоко ценилась, и поверьте мне, не зря. Укладка фальцевой кровли своими руками возможна, но не стоит замахиваться на большие площади и сложные конструкции, лично я учился на небольшой бане, о чем собственно далее и буду рассказывать.
| Иллюстрации | Рекомендации |
 | Готовим инструмент. Для монтажа фальцевой кровли вам понадобятся:
Кроме того вам еще понадобится шуруповерт с набором бит. |
 | Материалы: Фальцепрокатного станка у меня не было, поэтому я посчитал, сколько мне нужно картин, после чего съездил в ближайшую кровельную фирму и за небольшую плату в течение получаса мне все сделали. |
 | Для крепления листов еще понадобятся:
|
| Карнизная планка. Первой прикручивается отделка карнизной планки, в качестве отделки мы используем полосу из того же металла, что и кровля. Важный момент: перед креплением к карнизу край полосы (25–30 мм) загибается по всей длине, на фото этот козырек обозначен красной стрелочкой. Сама же полоса фиксируется на карнизе саморезами с прессшайбой (на них указывают желтые стрелочки), шаг фиксации 60–80 см. | |
 | Крайняя картина. По правилам крайняя картина должна иметь с обеих сторон внутренние фальцы, но чтобы не платить лишнего я просто взял обычную картину и, выровняв наружный фальц, загнул его по краю обычными щипцами. К наклонной карнизной планке лист крепится металлическими полосками при помощи кровельных гвоздей:
|
 | Крепление кляймерами. Теперь с обратной стороны листа надеваете на внутренний фальц кляймер и прибиваете его к подкровельной обрешетке оцинкованными кровельными гвоздями, шаг около полуметра. |
 | Загибаем фальц. Следующая планка зацепляется за предыдущую, после чего фальц заворачивается и обжимается, выглядит это примерно так: На фото показано как наружный фальц следующей картины надевается на внутренний фальц предыдущей; |
 | |
 | |
 | |
 | Обустройство нижней кромки. Кровельное железо изначально крепится с напуском. Так вот, после того, как кровля обшита, нам нужно обустроить герметичный стык картин с отделкой карнизной планки: Карнизная планка у нас уже загнута, теперь мы отмеряем от края этого козырька порядка 20 мм, чуть подгибаем и обрезаем лишнее; |
 | |
 | В результате у нас получилось герметичное соединение между металлом карнизной планки и кровельными картинами. На карнизную планку потом будет навешиваться сливной желоб, но какой бы дождь ни был, влага под кровлю уже не проникнет. На боковом наклонном карнизе делаем наоборот: облицовку загибаем вокруг края картины (также как мы это делали с крепежными полосками), а потом обжимаем ее щипцами. |
 | Конечный результат. |
 | Звукоизоляция. За отсутствием опыта я в своей бане не учел проблему звукоизоляции, просто закрепил железо на подкровельную обрешетку. Теперь во время дождя я слышу барабанную дробь, но в бане это не сильно мешает, другое дело дом. Чтобы снизить шум, нужно изначально закрепить степлером на обрешетке слой звукоизоляции, к примеру, «Наноизол», «Технониколь» или хотя бы пенофол (вспененный полиэтилен). |
 | Обустройство конька. Для таких конструкций, как фальцевая крыша конек нужно обязательно делать вентилируемым, иначе под ним будет скапливаться конденсат и стропила начнут портиться. На схеме слева показан принцип такого обустройства:
|
https://youtube.com/watch?v=EcuKVxLKOqY
Какие бывают фальцы?
Фальц представляет собой вид шва, получающийся в результате сгибания и последующего прижимания стоячих изогнутых гребней для соединения листов металлического кровельного покрытия между собой.
Такие соединения могут быть нескольких видов:
- лежачие одинарные;
- лежачие двойные;
- стоячие одинарные;
- стоячие двойные.
По мнению профессионалов, максимальную герметичность и защиту от проникновения влаги обеспечивает стоячий двойной фальц. Он представляет собой выступающее над кровельной плоскостью продольное соединение, располагающееся между двумя соседними кровельными картинами с двойным загибом на кромках.
Основные достоинства фальцевой кровли
- Фальцевые кровли являются почти универсальным решением в качестве кровельного покрытия любых зданий. Как частным загородным домам, так и городским постройкам жилого, торгового или промышленного назначения они придают особую эстетичность, законченный гармоничный вид. Такие кровли подойдут и простым конструкциям, и сложным архитектурным ансамблям.
- По сравнению с другими кровельными материалами фальцевые кровли отличаются легким весом: квадратный метр материала весит примерно 3,5-7,5 кг. Благодаря этому не возникает необходимости в усилении опорных и несущих конструкций постройки, что оказывает непосредственное влияние на сокращение расходов на строительство.
- Кровли фальцевого типа легко монтировать. При наличии определенных знаний работы можно осуществлять самостоятельно, не прибегая к помощи специалистов.
- Такие кровли отличаются экологичностью и абсолютной безопасностью для здоровья, а также высокой степенью пожаробезопасности, что делает их использование максимально удобным в качестве материала для покрытия хранилищ, складов, гаражей.
- Фальцевые кровли способны сохранять свои качественные характеристики практически при любом температурном режиме, что позволяет использовать их как в северных широтах с трескучими морозами, так и в южных регионах — в условиях сильнейшей жары.
- Благодаря ровной гладкой поверхности на крышах такого типа не скапливается снежная масса и талая или дождевая вода.
- При выборе фальцевой кровли можно выполнять большой объем предварительных подготовительных работ, что в значительной мере облегчает процесс монтажа и сокращает время на его проведение. При наличии соответствующей площадки работы можно осуществлять прямо на крыше или в стационарных условиях произведенными картинами.
- Повышенная герметичность кровельного покрытия делает применение фальцевой кровли целесообразным в случае даже минимального угла наклона (начиная от 3 градусов).
- Применение при производстве не подверженных коррозии материалов, отличающихся повышенной прочностью и износостойкостью, гарантирует длительность срока эксплуатации фальцевых покрытий (25-100 лет).
- При выборе фальцевой кровли строительный рынок предлагает широкую гамму цветовых решений.
Недостатки
Основными минусами кровли фальцевого типа являются:
Повышенный уровень шума от удара капель о поверхность крыши во время дождя.
Проблемы с поиском специалистов по укладке таких кровель (в основном их очень мало).
С точки зрения эстетичности простая оцинкованная сталь существенно уступает другим типам кровельных материалов. Что касается титановой и медной, то они значительно привлекательнее, но стоят намного дороже
При выборе оцинкованной кровли устройство 1 квадратного метра полезной площади обходится в сумму от 5 до 10 долларов, медной – от 60 до 80, а цинк-титановая будет стоить 50-70 долларов.
При работе с цинк-титаном необходимо проявлять особую осторожность. Нельзя стучать по материалу, тем более ходить по нему: наличие на листе царапин приведет к преждевременной коррозии
Цинк-титан несовместим не только с большинством металлов, но также с отдельными породами дерева – лиственницей, дубом. Если температура окружающей среды опускается ниже плюс 5 градусов, работу следует прекратить: в таких условиях сплав становится очень хрупким.
Фальцевым кровлям свойственно накопление электростатического электричества. При их устройстве в обязательном порядке устанавливается молниеотвод.
Немного теории, терминологии и аналитики
Перед тем как приступить к работе, нужно понять, что такое фальцевая кровля, освоиться со специфичной терминологией, оценить преимущества и недостатки. Изобретена она была в Германии, и раньше производство фальцевой кровли было полностью ручным, из-за чего она была не слишком распространена. Для того чтобы понимать, о чем вообще будет идти в статье речь, следует разобраться с терминами, которые применяются строителями. Терминов всего два.
- Картина— элемент покрытия, пластина металла, края которой особым образом изогнуты для задействования в фальцах.
- Фальц— шов, с помощью которого скрепляются картины. Он может быть лежачим, стоячим, одинарным или двойным.
- Кляммер— крепежный элемент, который монтируют к основанию крыши. Они бывают простыми и подвижными. Первые ничем не отличаются от картины и их можно сделать своими руками, а вторые создаются с учетом реакции металла на изменения температуры. Кляммер для фальцевой кровли выполняет роль надежного якоря, который удерживает ее на обрешетке.
Разновидность фальца значительно влияет на актуальность его применения для решения конкретной строительной задачи. Одинарный, или, как его еще называют, простой фальц, лучше использовать, когда градус уклона у ската крыши больше 30 градусов. Двойной тяжелее, сложнее в осуществлении, но обеспечивает дополнительную устойчивость к влаге и прочность. Стоячие швы делают в тех случаях, когда картины кладутся вертикально, а лежачими скрепляют горизонтально уложенные картины и горизонтальные края. Самым прочным фальцем считается стоячий двойной, так как, помимо повышенных надежности скрепления и гидроизоляции, он выполняет функцию ребер жесткости подобно наружному каркасу. К его недостаткам можно отнести высокую стоимость по усилиям, времени и средствам.
Картины делаются из длинного списка материалов и могут быть толщиной от 0.5 до 1.2 мм и почти неограниченной длины. Они имеют две ширины — полезную и техническую. Полезная — расстояние, которое будет реально закрываться пластиной после закрепления шва, а техническая включает в себя его ширину. В целом широта картин варьируется в пределах 50—80 см.
Достоинства и недостатки фальцевой кровли
Современный дом с панорамным остеклением
Главными преимуществами этого кровельного материала являются:
- небольшой вес;
- высокая износостойкость и прочность;
- большой выбор оттенков;
- экономичный расход;
- на такой крыше не задерживаются снег и вода;
- приемлемая стоимость.
Фальцевая кровля — отличный вариант для крыш с небольшим уклоном
Красивый черно-белый дом с просторной террасой
Крыша из такого материала менее популярна, чем из профнастила. Это обусловлено тем, что у нее есть ряд определенных минусов:
- требует дополнительной шумоизоляции, потому что издает довольно громкий звук во время дождя;
- непростой монтаж, который требует профессиональных навыков;
- если взять дешевый вариант из оцинковки, то он смотрится непривлекательно. Лучше выглядит металл с покрытием, однако это удорожает его;
- обязательное наличие громоотвода.
