Фановая труба для канализации: 5 правил монтажа

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой.

В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение.

А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт.

Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана. И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

1. На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
2. Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Следует проследить, чтобы сечение устанавливаемого элемента совпадало с отверстием канализации или было несколько больше. Практика показывает, что оптимальный диаметр фановой трубы –  110 мм.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование  может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

• Коррекции недостаточного уклона канализационной трубы.
• Предупреждения попадания в систему механических примесей и грызунов.
• Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе  силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

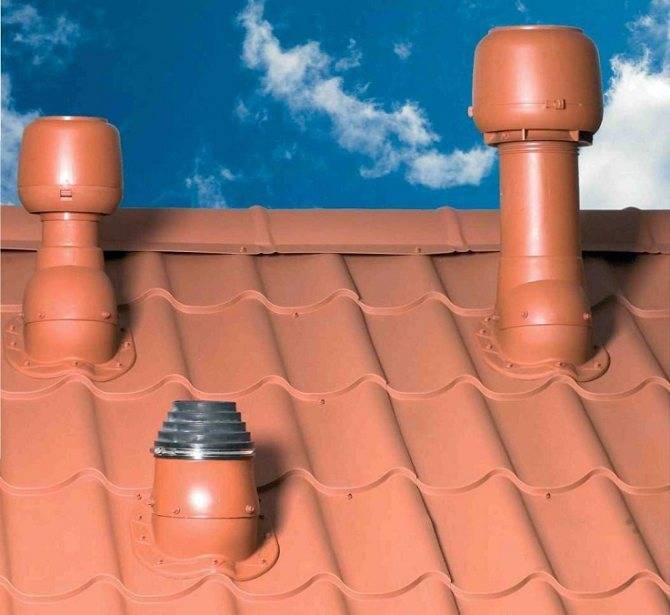

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

https://youtube.com/watch?v=KHgibo7ACEY

Если в доме находится сразу несколько канализационных стояков, их можно соединить одной вытяжной частью. В таком случае сечение выбранной для ее обустройства трубы должно равняться или быть больше диаметра самих стояков. Для большинства строений диаметр единой вытяжной части будет составлять 110 мм. Объединенные вытяжные элементы укладываются с незначительным уклоном, порядка 0,02%, направленным в сторону движения газов.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

• При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
• Дом имеет два и более этажа оборудованных санузлами;
• В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу.  Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

• Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
• Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
• Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

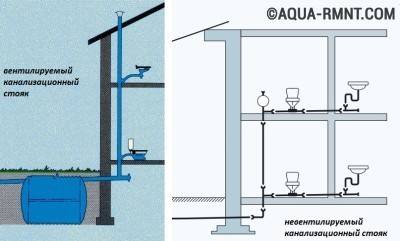

Что такое фановая труба для канализации, и как работает эта система?

Для начала разберемся, что это такое.

Наверху (на крыше) ее прикрывает грибок (оголовок, зонтик) — чтобы сверху не попадали осадки и мусор.

Стоки проходят по канализационной трубе сверху вниз. Если открыть слив в одной точке (к примеру — в туалете слить воду), то вода без проблем пройдет по системе. Если же одновременно вода будет сливаться из нескольких сантехнических точек (унитаз, раковина в ванной, ванна, душ, стиральная машина), то стояк будет заполнен на полный диаметр.

Это создаст вакуум, который «утянет» воду из гидрозатворов, из-за чего в санузле появится неприятный запах — если фановой трубы в доме нет.

Если она есть, то через ее отверстие воздух будет подсасываться из атмосферы, и давление в системе выровняется. Благодаря этому гидрозаворы сантехники остаются на месте, и не позволяют запаху проникать из труб внутрь помещения.

Другой вариант решения проблемы — фановый клапан. Он может устанавливаться вместо фановой трубы, а может — дополнять ее.

Зачем она нужна: назначение и функции

Теперь рассмотрим, зачем нужна такая схема:

1. Удаление газов, которые скапливаются в канализационной системе (через трубу они удаляются вверх, выбрасываясь в атмосферу).

2. Поддержание давления в канализационной системе (выравнивание в момент слива большого количества воды).

3. «Защита» гидрозатворов (предотвращение их засасывания).

В целом фановая труба обеспечивает нормальную работу канализационной системы.

Установка

Требования, предъявляемые к технологии установки фановых трубопроводов такие же, как и для остальных канализационных труб. Так можно перечислить основные условия монтажа:

• Участки трубопроводов, прокладываемые горизонтально должны иметь минимальный уклон в 0,02% в сторону канализационных стеков;
• Несколько канализационных стояков можно объединять одной фановой трубой;
• Изменять направление фанового трубопровода можно после последнего гидрозатвора и только выше уровня по стояку;
• При объединении трех и более трубопроводов необходимо выполнять соединение с углами в 45 и 135 градусов соответственно;
• При эксплуатируемой крыше или обитаемом чердаке монтаж фанового дефлектора производится на высоте от 30 см ближе к коньку кровли;
• Выход фановой трубы допускается не ближе четырех метров в горизонтали от балконов или мансандровых окон.

Схема установки с выводом на крышуВажно! Любое объединение трубопроводов фановых труб, вентиляционных систем и дымоходов категорически запрещено.

Зачем он нужен

Для предупреждения проникновения в жилое помещение запахов из канализации в унитазах и раковинах применяются сифоны. В них после слива воды остается определенное количество жидкости. Уровень этой воды зависит от давления в системе водоотведения. Но, если в один момент в вертикальном стояке образуется вакуум, то вода из сифонов уйдет. Из-за этого нарушится работа системы.

Это может произойти, если пропускная способность сифона будет равняться количеству единовременного стока. К примеру, при диаметре отвода унитаза 110 мм и умывальника 50, используется сифон 150 мм. Тогда при спуске воды в унитазе и раковине сифон полностью перекроется.

Если дом одноэтажный, то установка фанового стояка не нужна, но в частном двухэтажном строении он является необходимым. Как определить, нужен ли фановый сток в двухэтажном доме:

1. В доме есть бассейн;
2. Участок небольшой и в непосредственной близости к дому расположен дренажный колодец или накопительная емкость;
3. Магистральный стояк имеет малое сечение, меньше, чем у некоторых потребителей (скажем, унитаза).

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

• показатель диаметра прибора выбирайте не меньше размера сечения стояка;
• деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
• запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
• деталь располагают вдали от окон;
• часть канала, проходящего через чердак, обязательно утепляют;
• категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

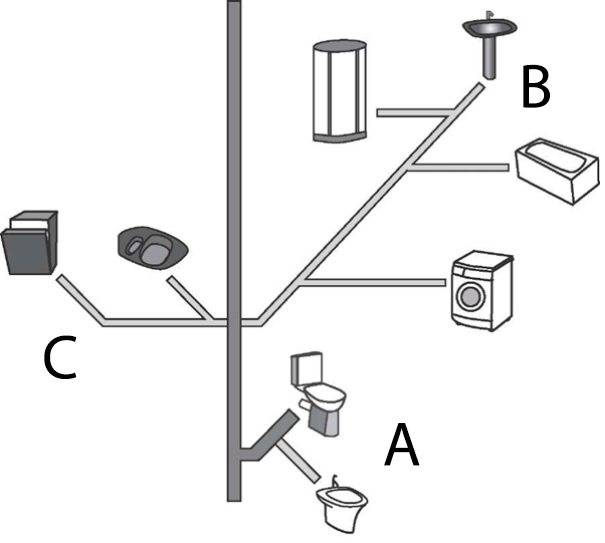

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

• A — сечение 100 мм (унитаз и биде);
• B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
• C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

• для каналов с сечением 50 мм — три сантиметра на метр;
• для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
• https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
• https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Особенности монтажа

Монтаж осуществляют в следующей последовательности:

1. Начинают собирать элементы в нижней точке контура. Соединяют с помощью тройника, одно отверстие которого направлено вверх.
2. В отверстие тройника вставляют элемент фановой трубы, стык должен располагаться выше чердачного перекрытия.
3. Место соединения изолируют силиконовым герметиком.
4. Через каждые 1,5 метра выполняют крепление трубопровода к стене хомутами.

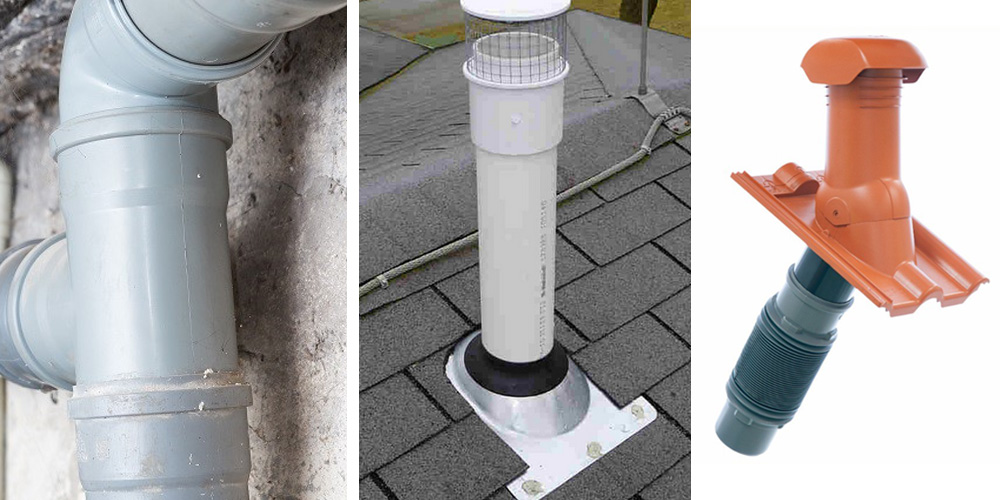

Фановая труба, как часть стояка выводится на крышу. На скатной кровле она должна выступать выше конька на 0,5 м, если кровля является эксплуатируемой, расстояние увеличивается до 3 м.

Нужна ли звукоизоляция и утепление фановой трубы

Необходимость в шумоизоляции фановой трубы возникает при ее расположении вблизи жилых помещений, когда бульканье, вибрация и звук подающей воды вызывают неприятные ассоциации и дискомфорт. Избежать этого можно изолировав стояк следующим образом:

• запенить поверхность монтажной пеной. Недостаток – неприглядный внешний вид и невозможность произвести ремонт;
• зашить трубу в скорлупу из специальных материалов, легко устанавливается и демонтируется, выглядит аккуратно
• замотать мягким изолирующим полотном, для поддержки которого требуется дополнительная фиксация, внешний вид неприглядный.

Лучшим решение по звукоизоляции является использование толстостенных полипропиленовых труб. Существующий стояк можно зашить в аккуратный короб.

Утепление фановых стояков необходимо при прохождении через холодное помещение – подвал, чердак. Разница температур вызывает образование конденсата, его замерзание, что снижает эффективность вентиляции. Утепление выполняют такими же материалами, как и звукоизоляцию.
