Существующие фитинги для металлопластиковых труб: 3 типа

Разновидности фитингов

Какими бывают фитинги к металлопластиковым трубам?

Неразъемными, которые называются пресс-фитингами.
Условно-разъемными, которые носят название компрессионные.
Разъемными, которые именуют резьбовыми либо цанговыми.
Естественно, что форма, вес и размеры фитингов для металлопластиковых труб также могут разниться, равно как и особенности их монтажа. Поговорим о каждом типе подробно.

Работа с неразъемными деталями

Пресс-фитинги для металлопластиковых труб сейчас популярны более, чем их «собратья». Причиной тому является высокая надежность соединения, естественно, если правильно его произвести, иначе аварии не миновать.

Чтобы конструкция служила долгие годы, нужно правильно выбрать детали. Во-первых, не покупайтесь на дешевые изделия и подделки: чем меньше вес, тем больше шансов, что вы приобретаете некачественный или неоригинальный товар из неопознанного сплава, тогда как вам нужны элементы из латуни. Во-вторых, всегда внимательно изучайте маркировку: надпись должна быть четкой, без выпавших букв/цифр, равномерно нанесенной/высеченной.

Установка пресс-фитингов на металлопластиковые трубы — дело непростое, кроме того, понадобится специальный «девайс» — пресс (гидравлический либо ручной), которым обжимаются детали. Зато процесс займет минимум времени, а соединения можно будет забетонировать (в стены, пол). Вот почему такие элементы используют для монтажа систем теплых полов.

Пошаговая инструкция по установке:

1. Отрежьте трубу нужной длины.
2. Снимите фаску (снаружи и внутри).
3. Проверьте диаметр.
4. Осмотрите деталь (снимите гильзу, проверьте целостность прокладок и колец).
5. Трубу вставьте в хвостовик фитинга (до упора).
6. Проверьте качество захода трубы.
7. Вставьте гильзу, соедините (до упора ручки).

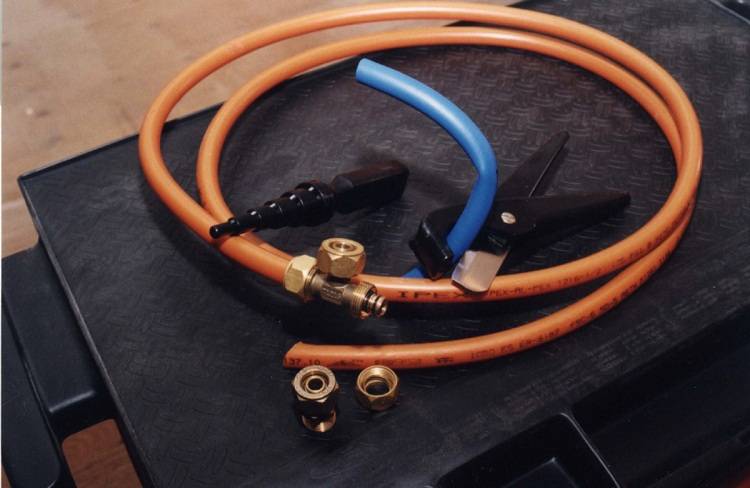

Фрагмент процесса установки пресс-фитинга

Монтаж компрессионных фитингов

Компрессионные фитинги устанавливать на металлопластиковые трубы своими руками гораздо легче, но дольше, поскольку работы производятся по старинке — без специальных машин.

Деталь состоит из 3 элементов:

• обжимного кольца;
• штуцера;
• накидной гайки.

Схема устройства

Проводятся работы по монтажу в такой последовательности:

1. Выровняйте трубу (минимум 20 см ее длины);
2. Сделайте пометку посередине этого участка.
3. Отрежьте фрагменты нужной длины (удерживая конструкцию под прямым углом).
4. При помощи развертки обработайте разрез до получения округлой формы.
5. Наденьте гайку, затем — разрезанное кольцо.
6. Посадите увлажненный штуцер на трубу.
7. Закрутите гайку (до упора, но чтобы 1-2 нити резьбы оставались на виду).

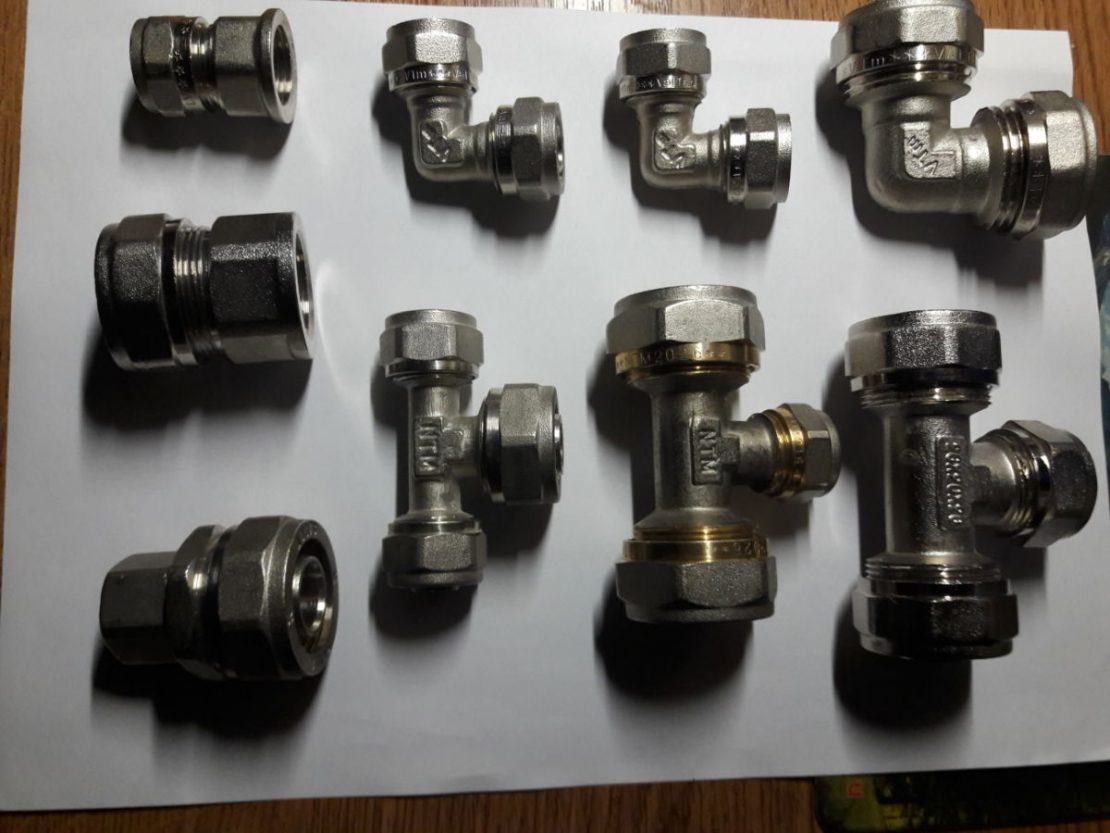

Фотоподсказка для установки компрессионных элементов

Установка резьбовых изделий

Цанговые фитинги для металлопластиковых труб хороши в первую очередь тем, что их можно снимать, а затем снова устанавливать — несчетное количество раз, пока деталь будет пригодна. Все дело в устройстве изделия, которое включает в себя:

• корпус из металла с внешней резьбой;
• разъемное кольцо;
• монтажную гайку.

При сборке деталь фиксируют кольцом — закручивая гайку, подобная работа под силу каждому домовладельцу. По такому же сценарию фитинг снимается, а затем его можно установить снова, что очень удобно для проведения ремонта, подсоединения бытовых приборов и других нужд. Между тем стоит запомнить, что резьбовые детали всегда должны быть доступны, чтобы можно было время от времени проверять надежность крепления, периодически подтягивать гайку. Поэтому не вздумайте соединение замуровывать, иначе придется ломать стену и заново делать ремонт. Поместите фитинг в люк либо накройте накладкой, если он не будет вписываться в дизайн, и периодически наблюдайте за тем, как надежно он закреплен.

И о главном — технике монтаже царговых элементов:

1. Нарежьте трубы согласно схеме инженерной сети вашего дома (лучше это делать специальными ножницами).
2. Откалибруйте торцы, обработайте места среза, чтобы поверхность стала гладкой, дабы упредить порчу уплотнительных колец.
3. Разберите фитинг: открутите монтажные гайки по бокам, снимите уплотнительные кольца.
4. Гайку и уплотнительное кольцо аккуратно наденьте на трубу, а ее в свою очередь вставьте в штуцер.
5. Закрепите полученную конструкцию гайкой (это можно сделать даже руками, однако крайние пару оборотов для надежности проделайте с помощью накидного ключа).

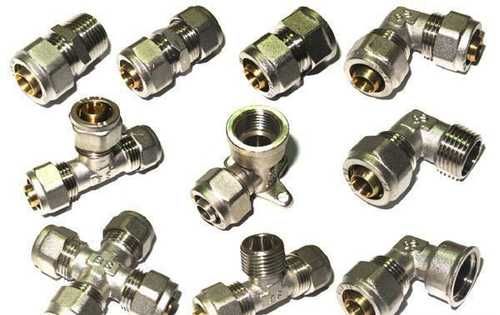

Так выглядит разъемный тип изделий

Установить фитинги для металлопластиковых труб под силу каждому мужчине, да и некоторые смелые женщины также справятся с этой несложной задачей на «отлично». Чтобы убедиться, достаточно попробовать.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

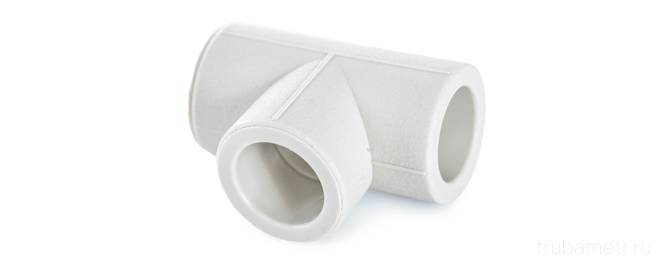

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

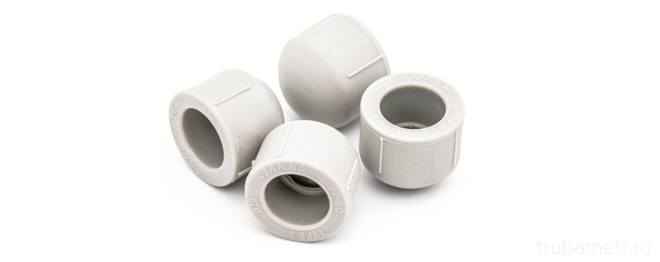

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Рекомендации

Пара советов по выбору:

При приобретении металлопластиковых труб можно сэкономить и не переплачивать за арматуру. Поэтому оптимально выбирать изделия с размером 16х2. Экономия составит примерно 50-60%. Стоимость фитингов для 20-миллиметров труб относительно высока. Поэтому если в водоснабдительной системе приемлемое давление, допускается устанавливать трубы с диаметром 16 мм. Ущерба качеству при этом не будет

Чтобы не ошибиться и не потратить средства впустую, при покупке новых труб стоит обратить внимание на размер старых. Однако показатели металлических и металлопластиковых труб могут отличаться

К примеру, если на стальных трубных изделиях водоснабжения обозначено «ДУ 15», это число показывает внутренний диаметр. А вот у металлопластиковых труб компании обычно обозначают наружный диаметр и толщину стенки. Если не удалось найти трубы с точно таким же размером, можно приобрести изделия с чуть большим диаметром. Металлопластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, например, из меди или стали. Поэтому если устанавливаются трубы большой длины, желательно принять меры для предотвращения сжатия и расширения. В противном случае трубы будут изнашиваться быстрее. Чтобы предотвратить износ или преждевременные поломки, желательно использовать зажимы для труб, а также не делать слишком жесткое прикрепление трубы к стене или другой точке упора — трубе нужно куда-то расширяться. Если трубы планируется подвергать воздействию экстремальных температур, стоит позаботиться о хорошей изоляции.

Таким образом, компании-производители выпускают преимущественно трубы с диаметром 16 мм, 20 мм, 26 мм, 32 мм и 40 мм. Однако при необходимости и желании возможно найти изделия с диаметром 50 мм и 63 мм. Размеры металлопластиковых труб, внутренний и внешний диаметр стоит подбирать в зависимости от назначения изделий. В противном случае возможны утечки и быстрый износ системы.

Пример реализации отопления металлопластиковыми трубами:

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Виды и назначение фитингов

Для того, чтобы сделать правильный выбор, нужно обязательно разобраться во всех технических характеристиках различных фитингов. Ведь если при выборе фитингов на металлопластиковые трубы вы будете руководствоваться только ценовым аспектом, возможно, выберете не очень качественный соединительный элемент. Из-за такого выбора ваш водопровод или отопительная система могут оказаться не надежными и не прослужат вам долго. Обычно при монтаже водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб.

Рассмотрим виды фитингов для металлопластиковых труб:

• цанговые (резьбовые) фитинги;
• компрессионные;
• пресс фитинги на металлопластиковую трубу.

Все эти фитинги различны между собой только способом монтажа.

Каждый вид фитинга имеет свои особенности в конструкции и способе установки

По назначению фитинги делятся на четыре категории:

1. Крестовины (фитинги — тройники) для врезки и разветвления трубопровода.
2. Муфты для соединения двух труб.
3. Фигурные фитинги для обвода трубы без стыковки.
4. Фитинги запорного типа (вентили, краны, клапаны).

Как видно, фитингов металлопластиковых труб немало и поэтому неопытному мастеру для правильного выбора нужно будет проконсультироваться со специалистом.

Какая температура максимальна для такой трубы, указано в паспорте к изделию. При покупке желательно ознакомиться с ним, чтобы выяснить все технические характеристики выбранных труб.

Советы, как выбирать

Для сварки полипропиленовых труб применяют только полипропиленовые муфты, тройники и уголки. Для перехода на металл используют комбинированные изделия, состоящие из ПП муфты и вплавленной в нее металлической (латунной) части – резьбы, накидной гайки с резьбой и т.д.

Для монтажа трубопроводов из ПВХ также используют разборные муфты из поливинилхлорида или комбинированные соединители ПВХ/металл. К трубопроводу соединители из ПВХ приклеиваются специальным клеем.

Для монтажа медных труб применяют медные фитинги под пайку или латунные – компрессионные, обжимные. Мягкость меди позволяет это. Для подключения медной системы используют комбинированные муфты – с одной стороны патрубок под пайку, с другой – латунная резьба или накидная гайка.

При прокладке трубопроводов из сшитого полиэтилена (армированных проволочной сеткой) применяют обжимные или прессовые конструкции. Для обычного полиэтилена низкого давления (высокой плотности) – муфты и переходники с цанговыми зажимами. Можно использовать обжимные, прессовые, надвижные, пуш-фитинги.

Неразъемные соединители соединяют трубопровод и разборке уже не подлежат. В случае неисправности трубопровод придется обрезать, трубы наращивать и соединять при помощи нового фитинга. Неразъемные соединения надежнее и герметичнее, чем разъемные.

Разъемные соединители удобнее использовать – трубопровод при необходимости можно разобрать и затем собрать на любом участке, можно добавить часть системы, установить отопительный прибор, смеситель или регулятор. При монтаже системы теплого пола или на опасных производствах разъемные конструкции не применяют.

Для раструбных систем канализации используют раструбные же фитинги из того же материала.

При выборе фитингов для монтажа конкретной сантехнической системы необходимо проанализировать требования герметичности, выяснить материал для прокладки трубопроводов. Затем начертить схему и отметить все подключения к системе сантехнических или отопительных приборов.

Для каждого материала выбираются свои фитинги, практически выбор может быть только на полиэтиленовых трубах. При применении труб из сшитого полиэтилена применяют компрессионные, пресс- или пуш-фитинги. При прокладке трубопроводов из ПНД используют конструкции с цанговыми зажимами, изредка компрессионные или прессовые соединители.

При устройстве трубопроводов в частном доме и небольших диаметров не используют терморезисторные муфты – они слишком дороги и требуют специального сварочного аппарата.

Большинство фитингов отечественного производства обладают хорошим качеством. Необязательно покупать импортные тройники для канализации или ПП муфты. А вот медные соединители стоит брать качественные – система потенциально может простоять 100 лет, а переделки на меди выглядят не очень эстетично. Разница в качестве латунных изделий также имеется.

Примерная цена

Отечественные фитинги стоят в 2-3-5 и больше раз дешевле импортных. Самые дешевые – муфты и МРН под пайку для полипропиленовых систем. Например, муфта Ø 25 мм стоит от 6 рублей, МРН – от 80 рублей, МРН с накидной гайкой – от 130 рублей.

Самые дорогие – медные фитинги. Стоимость соединительной муфты под сварку фирмы VIEGA Ø 20 мм составляет 320 рублей; тройник Ø 22×2х15 – 950 рублей, муфта-переходник Ø 22 мм x3/4″- 760 рублей.

Раструбные пластиковые фитинги для канализации стоят недорого – отвод Ø 110 мм стоит от 50 рублей, тройник Ø 50 мм – от 85 рублей.

Пресс-фитинги из латуни под трубу Ø 20 мм стоят от 70 рублей; компрессионные – 60-70 рублей. Муфта разборная под клей из ПВХ для соединения труб Ø 25 мм стоит от 550 рублей, отвод неразборной – 15 рублей. Муфта полиэтиленовая с цанговым зажимом Ø 25 мм стоит от 150 рублей.

Особенности и варианты соединения металлопластиковых конструкций

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Фитинги для металлопластика разделяют на три больших группы:

• Компрессионные (обжимные). Такие фитинги имеет смысл использовать на открытых участках трубопровода, поскольку прочность соединения с течением времени неизбежно ослабевает и начинает требовать вмешательства.

• Пресс-фитинги. Считаются неразборным типом соединения, которое не теряет своих герметизирующих качеств со временем. Такие участки трубопровода допускается замуровывать в стяжку, либо прятать под стены. Эксплуатационный срок современных изделий составляет не менее 30 лет.
• Пуш-фитинги. Усовершенствованная конструкция соединительного элемента, позволяет производить монтаж буквально за несколько секунд. Конструктивное исполнение включает металлический или пластиковый корпус, удерживающую колодку и два кольца: тарельчатое и распорное.

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.

Цанговые детали

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Как крепить фитинги для труб PEX

Поперечно-сшитый полиэтилен относится к термопластичным полимерам. При монтаже его элементов можно применять методы сборки полиэтиленовых трубопроводов других видов. Однако существенное отличие заключается в эластичности материала, благодаря чему фитинговые соединения получаются более герметичными, при этом сварка проходит при более высоких температурах.

Известно три способа соединения труб PEX.

С помощью:

1. компрессионных фитингов;

2. некомпрессовочных фитингов;

3. электросварных фитингов.

Какой из них следует выбрать, зависит от давления в магистрали и от типа соединения (разъемное/неразъемное).

Монтажные работы с трубами PEX требуют следующих инструментов:

• гаечный ключ;

• нож-секатор;

• ручной или гидравлический пресс;

• расширители нужных диаметров;

• фитинги.

При креплении фитингов убедитесь, что они предназначены для установки именно на металлопластиковые либо на трубы PEX. При установке водопроводных систем используйте теплоизоляционные подложки и прокладки. Это поможет защитить систему от образования конденсата (для магистралей с холодной водой) либо от потерь тепла (для труб с горячей водой).

Перед тем как начать монтаж трубы PEX, следует закрепить их специальными скобками. Это позволит сохранить приданную трубе форму.

В настоящее время большинство соединений труб PEX осуществляется либо электродиффузионными муфтами, либо с помощью пресс-фитингов. Выбор определяется диаметрами соединяемых изделий. Для монтажа, как правило, используется комплект инструментов, выпускаемых ведущими производителями мира.

Соединения труб PEX диаметром от 16 до 40 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав его под углом 90° с помощью трубных ножниц;

• на торец трубы надеть гильзу (фаской в сторону фитинга) и развальцевать конец ее специальным инструментом;

• вставить фитинг в подготовленный торец трубы, а само соединение – в запрессовочную насадку;

• при помощи этой насадки надвинуть до упора гильзу на фитинг;

• произвести визуальный контроль соединения.

Соединения труб PEX диаметром от 40 до 110 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав ее фрезой под углом 90°;

• гильзу надеть на трубу, конец ее развальцевать расширительной насадкой, вставленной в универсальный инструмент;

• ввести фитинг в подготовленный торец трубы и дождаться, пока труба обожмет его благодаря свойству восстановления формы;

• заменить в универсальном инструменте расширительную насадку на запрессовочную;

• с ее помощью надвинуть гильзу на фитинг до упора;

• произвести визуальный контроль соединения.

Соединение труб PEX электродиффузионными муфтами с помощью сварочного аппарата:

подготовить конец трубы PEX, обрезав ее либо ножницами, либо фрезой под углом 90° и разметить зону зачистки от наружного кислородонепроницаемого слоя согласно рекомендуемым в таблице данным.

Таблица. Глубина зоны зачистки края трубы от кислородонепроницаемого слоя в зависимости от глубины посадки в электродиффузионную муфту (в мм):

Глубина посадки	20	25	32	40	50	63	75	90	110	160
Зона зачистки	30	30	35	39	44	53	56	66	67	81

• зачистить наружный барьерный слой вручную или помощи специального приспособления, очистить и обезжирить зону сварки растворителем;

• надеть электродиффузионную муфту на зачищенный торец трубы и вставить вторую соединяемую с ней трубу в электросварную муфту;

• подсоединить кабель сварочного аппарата, соблюдая полярность (по цвету провода и контактного гнезда муфты) и включить аппарат;

• проверить соединение на предмет полного вхождения труб PEX в электросварную муфту;

• включить режим сварки и после звукового сигнала вынуть кабель из контактных гнезд электросварной муфты;

• произвести визуальный контроль готового соединения.

Рабочее давление в трубопроводе можно давать только после остывания соединения, которое при комнатной температуре длится приблизительно:

• 20 минут для труб PEX диаметром 20–63 мм;

• 30 минут для труб PEX диаметром 75–110 мм;

• 70 минут для труб PEX диаметром 160 мм.

Соединительные элементы ПУШ типа

Для установки фитинга ПУШ типа для металлопластиковых труб, в отличие от метода опрессовки, не требуется специальный инструмент, ее несложно выполнить самостоятельно. На рисунке снизу показана конструкция данного устройства

Конструкция фитингов типа «ПУШ»

На рисунке обозначены:

• А – кольцо с двойным уплотнением;
• В – удерживающие лапки, как правило, изготавливаются из нержавейки;
• С – смотровые окна, позволяют проконтролировать, что труба полностью вошла;
• D – соединяемая труба;
• E – гильза из прочного материала;
• F – корпус устройства.

Среди достоинств соединения данного типа можно назвать следующие:

• соединение может выполнено без использования специального инструмента;
• монтажные работы производятся быстро;
• надежность соединения позволяет спрятать его внутри стены, то есть таким способом можно монтировать теплый пол.

Из недостатков данного типа существенных можно назвать два:

1. относительно высокий уровень цен на ПУШ-фитинги;
2. после того, как установлен фитинг потребуется как минимум три часа на то, чтобы кольца, выступающие в роли уплотнителя, смогли принять нужную форму.

Особенность, которой необходимо уделять внимание:

Края обрезанных труб не должны содержать заусеницы или другие неровности, поскольку при этом возникает высокий риск прорезать прокладку. То есть, если для обрезки труб использовалась ножовка, края среза следует обязательно обработать.

Способы соединения ↑

Для соединения используют специальные соединители (фитинги).

Фитинги для данных труб бывают двух типов:

• компрессионные резьбовые фитинги;
• прессовые фитинги.

Преимущества использования фитингов

• быстрый и легкий монтаж;
• не требуется сварка;
• снижается трудоемкость процесса монтажа водопроводных систем и систем отопления;
• не требуются особые навыки для выполнения работ;
• весьма простой способ выполнить соединение металлопластиковых труб с трубами других видов (стальными, медными, пластиковыми).

Компрессионные резьбовые фитинги

Компрессионные фитинги с резьбой для металлопластиковых труб являются наиболее дорогими.Они позволяют выполнять разборные соединения.

Выпускается большой ассортимент разборных компрессионных фитингов различных видов.

Разновидности резьбовых компрессионных фитингов:

• уголки: гайка-цанга, цанга-цанга, цанга-штуцер;
• переходники: штуцер-цанга, гайка-цанга, цанга-цанга;
• крестовины;
• тройники: три цанги штуцер-две цанги;
• водоразетки: две цанги-гайка и цанга-гайка.

• для монтажа компрессионных фитингов не требуется специальный инструмент. Они имеют резьбу и для их монтажа достаточно иметь под рукой рожковые или разводные ключи;
• фитинги компрессионные (обжимные) для металлопластиковых труб рекомендуется использовать для соединения труб систем холодного водоснабжения.

Компрессионный фитинг для металлопластиковых труб состоит из:

• штуцера;
• компрессионного кольца;
• накидной гайки.

Фото: соединение компрессионного типа

Пресс фитинги

Пресс фитинги при монтаже находят широкое применение при работах по устройству систем горячего и холодного водоснабжения, при монтаже систем отопления, теплых полов.

Фото: схема пресс фитинга

Это связано с тем, что пресс фитинги имеют следующие преимущества перед компрессионными:

• допускается скрытая прокладка трубопроводов;
• допускается заливка бетоном;
• соединения получаются неразъемные. Нет необходимости в ежегодной профилактической подтяжке гаек в местах соединений труб;
• максимально допустимое рабочее давление в местах стыков до 10 атм:
• срок службы соединения с помощью пресс фитинга – до 50 лет.

Выпускается широкий ассортимент фитингов под пресс, позволяющий собрать трубопровод любой необходимой конфигурации:

Фото: пресс фитинги

• фитинг тройник;
• угольник;
• соединительная муфта;
• водорозетка;
• крестовина.

Какой инструмент нужен для работы с металлопластиковыми трубами. Виды муфт и их монтаж

Сразу необходимо отметить, что применение такого фитинга, как муфта, в металлопластиковых трубопроводах не нашло широкого распространения. Причина этого явления кроется в том, что трубы из металлопластика поступают конечному потребителю бухтами длиной в десятки метров. Поэтому стыковка двух элементов, выполненных из этого материала неактуальна. Ведь исполнитель может отмотать из бухты мерный отрезок любой необходимой длины.

Чтобы работать с металлопластиковыми трубами и фитингами к ним, необходимо иметь набор специальных инструментов

И всё же, решать задачу соединения двух металлопластиковых труб иногда приходится. Работа с подобными изделиями не требует сварки или пайки, достаточно  иметь в своём распоряжении следующий инструмент:

• раздвижной, рожковый и накидной ключи;
• резак или труборез (в крайнем случае, подойдёт ножовка);
• трубогиб;
• калибратор;
• пресс клещи;
• эспандер;
• развёртка.

Соединение металлопластиковых трубных изделий выполняется резьбовыми и пресс-муфтами. Кроме того для этого используются компрессионные фитинги. Рассмотрим каждый вариант несколько подробнее.

Выполнение монтажа на резьбовую муфту. Последовательность действий в этом случае выглядит так:

обрежьте трубы.

Важно! Плоскость среза должна быть строго перпендикулярной их продольной оси. Так вы обеспечите идеальное прилегание торца трубы и края муфты

• разберите резьбовой фитинг;
• оденьте на трубы разъёмные кольца и поджимающие гайки;
• насадите на штуцер муфты первую трубу, поджимая соединение гайкой;
• на противоположный штуцер наденьте вторую трубу и тоже зафиксируйте гайкой;
• зафиксируйте тело муфты раздвижным ключом и затем, используя накидной ключ, поочерёдно затяните первую и вторую поджимающую гайку. На этом работа по муфтовому соединению металлопластиковых элементов трубопровода резьбовой муфтой будет завершена.

Для обжатия пресс-муфты используют специальные клещи — ручные или автоматические

Выполнение монтажа на пресс-муфту. По сравнению с резьбовым аналогом, соединение способом запрессовки осуществляется гораздо быстрее. Его реализация включает следующие этапы:

• обрежьте стыки, как и в предыдущем варианте, строго под прямым углом;
• вставьте в гильзы, имеющиеся в пресс-муфте, подлежащие соединению трубы;
• подвергните обжатию специальным инструментом место соединения.

Важно! Обжатие выполняйте по обоим торцам муфты одновременно. Монтаж на компрессионный фитинг. Выполняйте эту работу по следующей схеме:

Монтаж на компрессионный фитинг. Выполняйте эту работу по следующей схеме:

• нарежьте из трубных изделий отрезки требуемой длины. Выровняйте их торцы калибратором. Зачистите кромки напильником круглой формы или заточным сверлом от заусенцев и шероховатостей;
• выровняйте металлопластиковую трубу. В результате выполнения данной операции у вас должен получиться прямой ровный участок длиной от 10 сантиметров до и после места среза;
• сделайте на концах металлопластиковых изделий заходную фаску длиной до 1 миллиметра;
• наденьте на трубу сначала накидную гайку и разрезное кольцо;
• смажьте штуцер силиконовым составом, после чего насадите на него трубное изделие так, чтобы его конец упёрся всей своей плоскостью в кромку, присутствующую на соединительном элементе;
• закрутите гайку до упора рукой, не применяя ключ. Если закручивание требует больших усилий, значит, гайка пошла не по резьбе. Когда же вы её без труда закрутите до упора, проделайте следующие действия: одним гаечным ключом придерживайте корпус фитинга, а другим докрутите гайку не более чем на 2 оборота. При этом разрезная обжимная гильза сжимается на металлопластиковом изделии, обеспечивая тем самым герметичность соединения трубы и штуцера.

Заключение

Результатом опрессовки должны стать данные манометра, подключенного к проверочному комплексу и трубам. Специалисты снимают показатели давления в контурах до начала процесса испытания. Как правило, опрессовка труб длится порядка 8-10 часов, после чего вновь снимаются показания с манометра. Хорошим результатом будет нулевая разница между двумя показаниями прибора, но это бывает редко. Минимальные отклонения также допустимы, но и при большой разнице не стоит сразу переделывать трубопровод. Возможно, изменения в показателях давления были вызваны другими причинами, не связанными с качеством герметизации в контуре.
