Да будет свет! Изучаем варианты самостоятельной установки фотореле для уличного освещения

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

• однофазные (бытовые, под сеть 220 В);
• трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Виды и возможности современных фотореле

Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:

• С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
• С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
• С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
• С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.

Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Будет интересно Герконовое реле: устройство и принцип работы

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Датчики движения и освещенности.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

• Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
• Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Установка

Рассмотрим на примере, как подключить фотореле для уличного освещения. Инструкция приводится для проекта с креплением на стену.

Подготовленный фотодатчик с лампой на стенде:

Установка выполняется по пунктам.

Необходимо выключить электропитание в распредкоробке объекта, во избежание несчастных случаев и замыканий.
К месту будущей установки сумеречного выключателя протягивается питающий кабель. В качестве такового подойдет, например, доступный и надежный трехжильный ПВС.
Делается зачистка жил. Для заведения в клеммы следует удалить изоляцию примерно на 10–12 мм.
Далее, если в корпусе нет технологических отверстий под кабель, их следует проделать (высверлить или вырезать). Для повышения герметичности вводных отверстий их можно дополнить резиновыми уплотнителями, задерживающими влагу и пыль.
Когда подготовительный этап завершен, начинается подключение фотореле согласно приведенной ранее схеме. В рассматриваемом примере фаза выводится на разъем L, а нейтраль — на N. «Земля» выводится на отдельную специальную клемму

Важно правильно подключить все жилы и не перепутать клеммы.
Для подключения фотосенсора к прожектору или лампе силовой провод отрезается на необходимую длину. Изоляцию следует зачистить тоже примерно на 12 мм и подсоединить проводники к клеммам патрона и соответствующим выводам фотопереключателя

Если корпус лампы непроводящий, заземление можно не подсоединять.
После завершения разводки следует собрать корпус и включить питание на щитке. Далее важно настроить само реле. С целью помощи в этом процессе все заводские модели обычно снабжаются специальным черным пакетиком для имитации наступления темноты.

На корпусе сенсора освещённости присутствует регулятор с подписью LUX, он отвечает за подстройку вызывающей срабатывание реле интенсивности светового потока. В целях максимальной экономии его можно сразу установить на минимум: тогда свет станет включаться только в полной темноте. Подстроечный регулятор, как правило, расположен около винтовых клемм.

Его «подкручиванием» можно выбрать желаемый порог срабатывания и проверить его, сымитировав ночь методом «черного пакетика». Популярный датчик света для уличного освещения модели ФР-601 содержит регулятор в нижней части корпуса. Он промаркирован от «−» до «+».

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

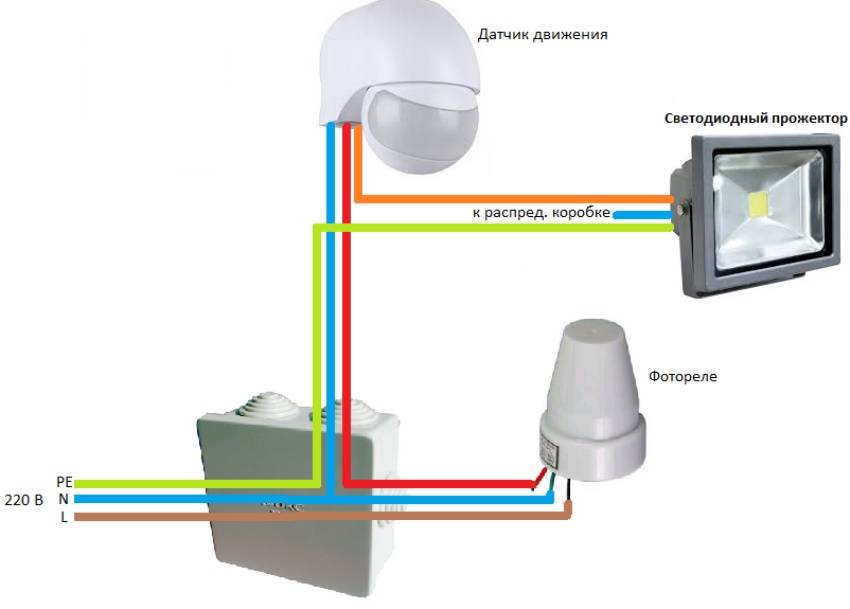

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Как выбираем

Важным моментом в приобретении фотодатчиков является правильный выбор необходимой модели. Как мы уже выяснили из предыдущего раздела, модели бывают с выносным и встроенным датчиком. При этом каждая разновидность обладает своими техническими характеристиками.
Чтобы подобрать необходимую модель, нужно опираться на следующие критерии выбора:

Прибор с высокой степенью защиты

• производитель. Прибор зачастую работает на улице, поэтому он должен быть собран из качественных материалов, которые смогут выдерживать любые погодные условия;
• наличие или отсутствие возможности проводить точную настройку. От данного условия зависит насколько точно можно будет настроить прибор для работы в той или иной местности;
• наличие или отсутствие таймера;
• защищенность корпуса от пыли, влаги и механических повреждений. Чем выше будет этот показатель, тем дольше прослужит изделие.

Конечно же, самым главным критерием для многих людей является стоимость покупаемой продукции, а уж потом ее технические характеристики. Но это не всегда верный подход. Купить дешевое изделие можно всегда, а вот будет ли оно качественно работать, тот еще вопрос. Поэтому в данной ситуации рекомендуется отдавать предпочтение моделям средней и высокой ценовой планки. Это не тот случай, когда можно сэкономить без последствий.

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео — Устройство сумеречного датчика и фотоэлемента

Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67 или выше, то беспокоиться о влагозащите не нужно.

Ещё следует придерживаться следующих советов:

• не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
• не размещать на высоте менее 2 метров, в противном случае – на него может попадать от фар автомобилей;
• в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).

Пример неудачного размещения фотореле. Лучи света будут отражаться от оцинкованной трубы и попадать на фоторезистор. Реле будет срабатывать некорректно

Схемы датчиков освещения

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется  на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

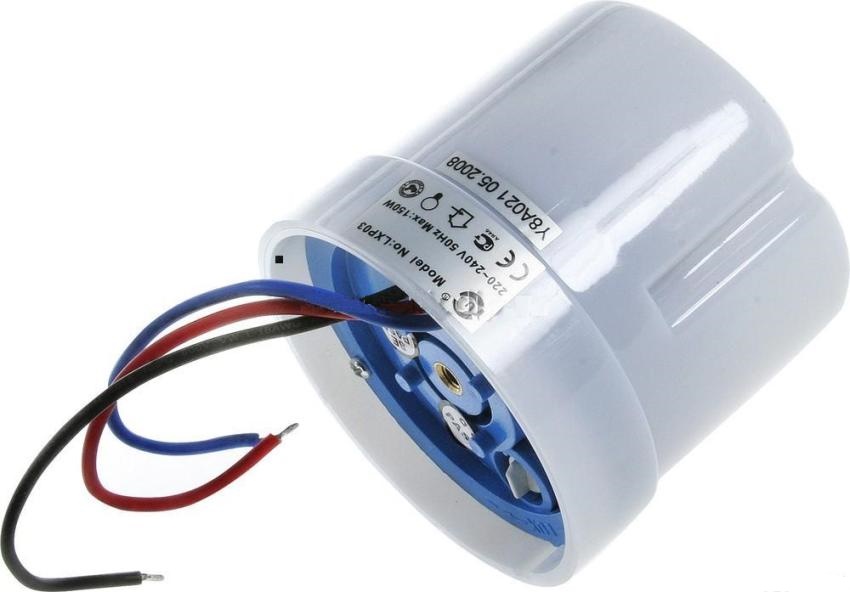

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

• Схема питания ограничивает напряжение в фазной цепи.
• Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
• вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
• Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Всё, всем удачи!

Эксплуатационные характеристики

Технические характеристики у приборов тоже бывают разные. Чтобы не разочароваться в качестве работы устройства, стоит подумать про следующие критерии:

• Режим. В зависимости от региона и погоды выбирают датчик освещенности, который способен выдерживать соответствующую температуру и резкие перепады.
• Защита. Уровень защищенности корпуса отображается на коробке устройства. Для улицы используется класс IP44 и выше. Он подразумевает защиту от воды, грязи и пыли. Для установки внутри помещения используются более дешевые аналоги.
• Напряжение. Приборы выпускают на 12 или 220 вольт. Первые обычно используют для работы от аккумуляторов.
• Мощность. Любой датчик освещенности имеет свой уровень напряжения. Необходимо следить, чтобы нагрузка от всех подключенных приборов не превышала установленный уровень, а лучше — была на 20% меньше его.

ПОДБИРАЕМ ХАРАКТЕРИСТИКИ

Подбирая фотореле, нужно внимательно изучить его характеристики

Основные из них следующие:

1. Рабочее напряжение: обычно, 220 в (частота 50Гц), но встречаются модели, рассчитанные на напряжение 12 или 24 В; в импортных моделях также используется напряжение 127 и 110 В (при запитке от централизованной электросети потребуется установка блока питания); в конечном итоге, зависит от того, по какой схеме будет подключено ваше устройство.
2. Максимальный ток нагрузки: от 6 до 16 А; показатель позволяет судить, на какое освещение рассчитано фотореле; параметр важен при использовании на крупных объектах: чем мощнее используемые лампы, тем выше должен быть ток; при освещении отдельных подъездов или дачных участков можно выбрать устройство с небольшими значениями.
3. Порог срабатывания: как правило, от 5 до 50 лк (люкс); в моделях с регулируемой чувствительностью датчика диапазон значений шире.
4. Потребляемая мощность: обозначается двумя цифрами, которые показывают собственную потребляемую мощность при срабатывании устройства (от 2 до 5-10 Вт) и при его работе в дежурном режиме (у современных моделей эта величина в пределах 0,1 до 1 Вт).
5. Задержка от кратковременного затемнения: характеризует защиту фотореле от ложных срабатываний; может варьировать в пределе 15-30 секунд.
6. Степень защиты: показывает надёжность конструкции с точки зрения проникновения внутрь оболочки устройства посторонних предметов и воды; обозначается индексами международной классификации степеней защиты; фотореле, которые могут быть установлены на улице под открытым небом, обычно маркируются индексом IP65 ; другие часто встречающиеся индексы IP44 или IP40 говорят о том, что устройство должно размещаться в помещении; на улице их допустимо использовать исключительно в защитном кожухе; в фотореле с выносным фотоэлементом для модуля с датчиком зачастую указывается более высокая степень защиты, чем для блока с электронной начинкой.
7. Диапазон допустимых рабочих температур: с учётом больших перепадов между зимними и летними температурами в нашей стране, желательно, чтобы этот диапазон был как можно большим, например, -20 — +50°С.
8. Габариты и вес: современные фотореле компактны и невелики по размерам, тем не менее, они могут существенно различаться по этим параметрам, что может сказаться на их последующем монтаже.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

• На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
• Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.

• Минимизировать возможность попадания света фар.

  Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

• Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).

• Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

  Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

К основным техническим характеристикам относятся:

• номинальное напряжение сети
• номинальная частота сети
• коммутируемый ток
• диапазон срабатывания
• мощность потребления от сети
• максимальный диаметр подключаемых проводов
• габариты
• масса
• допустимые колебания сети
• диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Назначение и принцип действия фотореле

Фотореле или, как многие его называют, световое реле (светореле) предназначено для установки в электропитающие линии (цепи) осветительных приборов и автоматически включает или отключает их в зависимости от уровня естественного освещения. Чувствительность этих устройств может быть различной и задается с помощью регулятора. Можно добиться того, что светореле будет включать уличное освещение даже в пасмурную погоду и вечером с приходом первых сумерек, а отключать, когда уже достаточно светло. Либо наоборот: светильники будут зажигаться, если уже почти ничего не видно, а гаснуть – едва забрезжит рассвет.

У различных фотореле для уличного освещения диапазон регулирования порога срабатывания разный. Чаще всего встречаются устройства с пределами настроек 5–50 лк (люкс) и 2–100 лк. При освещенности 5 лк уже темно, но предметы при этом еще достаточно хорошо различимы. Если придерживаться строгой экономии электроэнергии, то лучше брать светореле второго типа настроек и выставлять на них 2 лк, что соответствует глубоким сумеркам, когда до наступления полной темноты остается около 10 минут. В то же время регулятор нередко оставляют в среднем положении. Он обычно расположен снизу устройства и имеет 2 метки: «–» и «+». Подкручивая регулятор в сторону «–», чувствительность светореле понижают и оно будет срабатывать при большем затемнении, и наоборот.

Принцип работы светореле весьма прост. Встроенный в его корпус или установленный отдельно в нужное место выносной фотодатчик вырабатывает и посылает на управляющую электронную плату устройства электрические сигналы. Параметры последних зависят от интенсивности падающего на датчик света. Когда уровень сигнала достигает установленных настроек порога срабатывания, реле устройства замыкает цепь электропитания уличного освещения. Как только изменившийся в обратную сторону сигнал от фотодатчика выйдет за пределы диапазона срабатывания, светильники будут обесточены. Большинство светореле настроены таким образом, чтобы не отключаться ошибочно при кратковременном случайном освещении (светом фар, например).
