Привод для самодельного фрезерного станка
Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.
Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).
Более серьезное заводское оборудование стоит уже существенно дороже. К примеру, цена такого стола Kreg начинается с 22 тысяч рублей
Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В
С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности
Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.
Небольшой фрезерный стол (чертежи, комплектующие)
Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.
Малогабаритный стол для ручного фрезера
Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.
 | Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе. |
 | Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев. |
 | Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое. |
 | Последовательность изготовления верхнего слоя. |
 | Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна. |
 | Фрезерование относительно направляющих планок. |
 | Конструкция параллельного упора, размещаемого на столе. |
 | Косынка торцевая. Их устанавливают по концам упора. |
 | В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса. |
 | Держатель для щитка. Сам щиток изготавливается из оргстекла. |
 | В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока. |
Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.
Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер
| Наименование детали | Обозначения на чертежах | Размеры в чистовом исполнении, окончательные | Характеристики полуфабрикатов | |||
| Толщина, мм | Ширина, мм | Длина, мм | Вид материала для изготовления | Количество деталей | ||
| Детали стола | ||||||
| Панель А | А | 19 | 522 | 622 | Фанера березовая | 1 |
| Панель Б (облицовка) | B | 3 | 522 | 622 | Твердый ДВП | 1 |
| Накладки продольные кромочные | C | 19 | 40 | 660 | Массив клена | 2 |
| Накладки боковые кромочные | D | 19 | 40 | 560 | Массив клена | 2 |
| Ножки | E | 19 | 292 | 521 | Фанера березовая | 2 |
| Стяжки | F | 19 | 76 | 521 | Массив клена | 4 |
| Планка сетевого шнура | G | 19 | 51 | 420 | Массив клена | 1 |
| Упор для стола | ||||||
| Стенка упора вертикальная | H | 19 | 152 | 661 | Массив клена | 1 |
| Основание горизонтальное | I | 19 | 76 | 661 | Массив клена | 1 |
| Косынки для патрубка пылеудалителя | J | 19 | 64 | 79 | Массив клена | 2 |
| Пластины торцевые | K | 19 | 121 | 191 | Массив клена | 2 |
| Дополнительные приспособления | ||||||
| Держатель | L | 19 | 127 | 127 | Массив клена | 1 |
| Щиток | M | 6 | 70 | 127 | Оргстекло | 1 |
| Прижим-гребенка | N | 19 | 45 | 203 | Массив клена | 2 |
| Стопорный блок | O | 19 | 45 | 76 | Массив клена | 2 |
Часто возникающие вопросы
Какой должна быть высота стола?
Это индивидуальный показатель, у каждого мастера он разный. Средняя высота составляет 1 м, но это значение является рекомендуемым, а не строгим требованием.
Можно ли сделать стол со столярным щитом?
Да, вы можете, это хороший выбор материала, но вам нужно убедиться, что столешница плоская. Оптимальный вариант – обработка на широком строгальном станке или фрезе с соответствующим оборудованием.
Нужно ли делать мобильный упор?
Да, это важно. В противном случае не получится регулировать глубину или высоту пазов, четвертей и другие варианты обработки заготовок при изготовлении разных видов погонажных изделий;. Какой должна быть высота упора?
Какой должна быть высота упора?
Как правило, высота вертикальной планки ограничивается 20-25 см, это позволяет сделать акцент менее высоким. Вылет фрезы редко превышает 6-7 см, а остальная высота нужна только для придания жесткости и фиксации дополнительных приспособлений — хомутов, дополнительных нахлестов и т.п.
Можно ли обойтись обычными ножками, соединенными царь-ремнем в качестве основы?
Да можно.Также некоторые пользователи устанавливают столешницу на деревообрабатывающие козлы и вполне успешно используют ее по прямому назначению. Здесь имеют значение неподвижность и устойчивость основания, а дизайн и внешний вид выбираются по желанию владельца.
Техника безопасности
При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.
Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.
Выбор ручного фрезера
Для крохотной мастерской покупка отдельного фрезера – непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.
Существует две разновидности ручного фрезера:
- погружной;
- торцовочный.
Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.
По мощности электрический инструмент классифицируется на:
- малой мощности – от 500 до 1100 Ватт;
- средней мощности – от 1200 до 1800 Ватт;
- большой мощности – от 1900 до 2500 Ватт.
Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.
Также при выборе следует обратить внимание на следующие возможности инструмента:
- максимальную глубину опускания стойки;
- плавный пуск;
- наличие регулировки оборотов вращения шпинделя;
- динамический тормоз;
- поддержание количества оборотов под нагрузкой.
- систему удаления стружки.
Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.
Безопасность при работе на самодельном фрезерном столе
Ручной фрезер или же стационарный – это класс электроинструмента повышенной опасности. Правила работы следующие:
- В процессе работы на станке нельзя терять концентрации, обрабатываемая деталь должна подаваться при помощи вспомогательного инструмента, как на циркулярной пиле.
- Обязательны защитные перчатки и очки.
- Присутствие посторонних в помещении, детей или же помощников не правильно. При работающем приборе необходимо всех удалить.
- Если фреза или сам электроинструмент дает сбои, меняет темп работы или же бракует изделия, то его нужно как можно скорее выключить из сети. По возможности произвести ремонт, уже потом продолжать работу.
Дополнительные рекомендации при сборке стола
Изготовленный своими руками новый фрезерный столик должен полностью соответствовать напольному покрытию рабочего места. Если полы неровные, следует делать ножки с подвижным механизмом, иначе конструкция быстро придет в негодность. Для того, чтобы срок службы стола для фрезера значительно превзошел все ожидания, его поверхность покрывают лаком или другой деревообрабатывающей жидкостью. Это не только увеличивает срок службы, но и дополнительно скрепляет элементы.
Обезопасьте себя от повреждений, которые могут возникнуть в процессе работы. На продольном упоре установите защитное стекло, которое будет преградой для летящей стружки, опилок и прочих элементов.
Мастерская любого человека содержит в себе все необходимые для него инструменты. Но при этом может понадобиться острая необходимость в обустройстве рабочего места, а магазинные цены могут не устроить. Да и в целом, не у всех людей имеется возможность посетить магазины с подобным товаром.
Чертеж фрезерного стола
Фрезерный стол имеет чертежи и схемы, поэтому сделать его самостоятельно не составит большого труда. Тем более вы сами будете знать, какая модель вам нужна, какие размеры вам будут удобны. Покупной вариант не всегда может стать выходом из положения. Не стоит бояться и тянуть время, даже новичок разберется в том, как изготовить стол.
Самодельный стол для ручного фрезера – 12 вариантов
Многие испытывают дискомфорт при работе с ручным фрезером. Избавиться от этого дискомфорта поможет фрезерный стол. Классические розничные фрезерные столы отличаются своими габаритами и высоким ценником. Именно по этой причине мастера предпочитают самодельные столы для ручного фрезера. Ниже рассмотрим несколько моделей фрезерных столов, изготовленных самостоятельно.

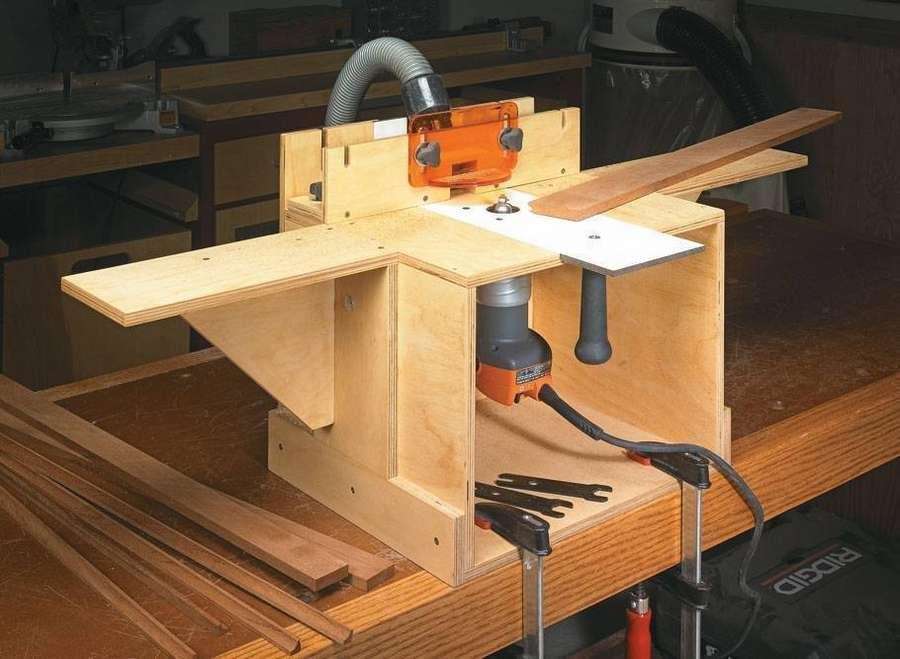

Стол для ручного фрезера выполнен из фанеры. Собран стол посредством использования мебельных металлических реек. Под столешницей имеется опора с подъемным механизмом.

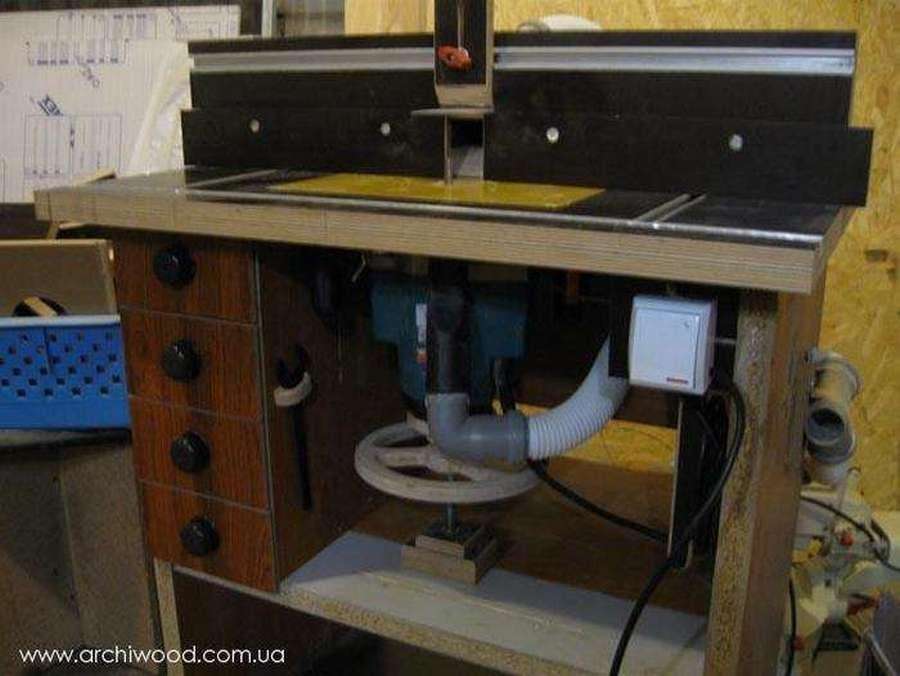

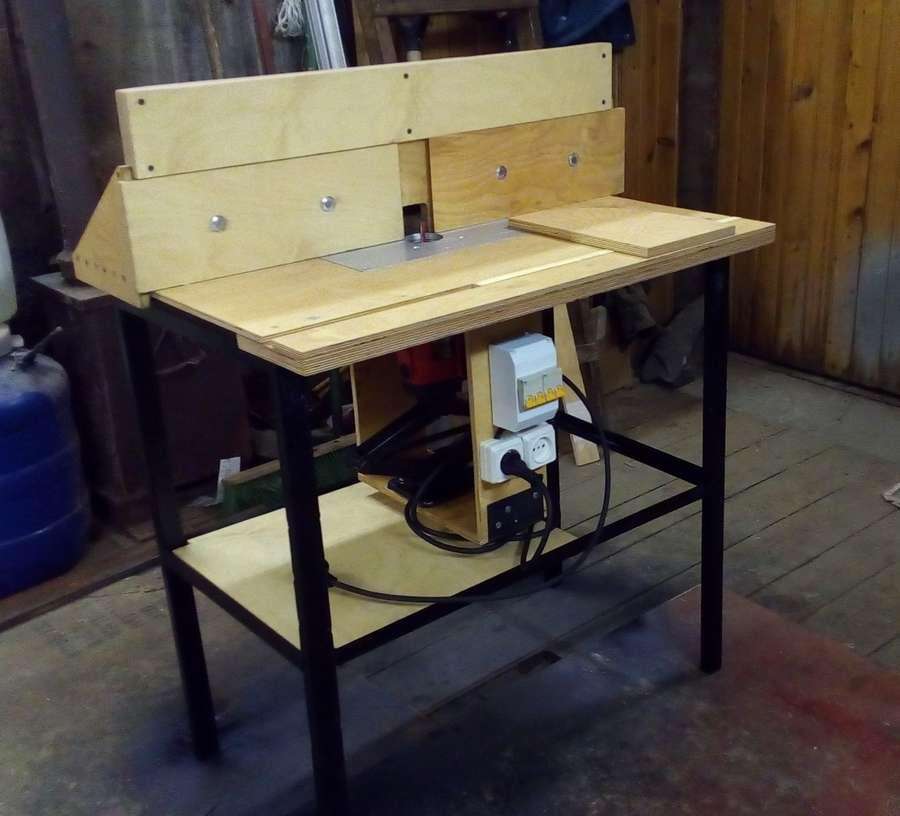

Для удобства стол можно оснастить розеткой и выключателем. Сам стол имеет прямоугольную форму.
Следующая модель стола выполнена из старых досок. Держатель для фрезера, который находится под столешницей, состоит из реек разной длины, которые прикреплены по принципу раздвижного механизма.

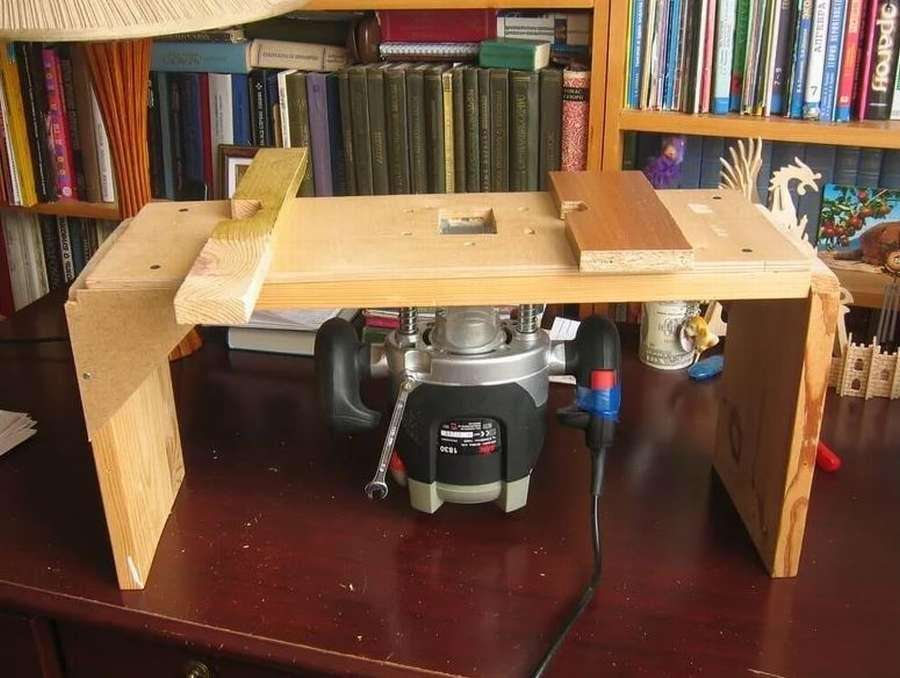

Стол малютка для ручного фрезера имеет самую простую конструкцию, состоящую из трех деревянных деталей.
Еще одна модель стола для ручного фрезера которая выполнена из такого материала как фанера. Для большего удобства данная модель помимо розетки и выключателя оснащена разъемом для пылесоса благодаря которой при работе не будет лишней пыли.

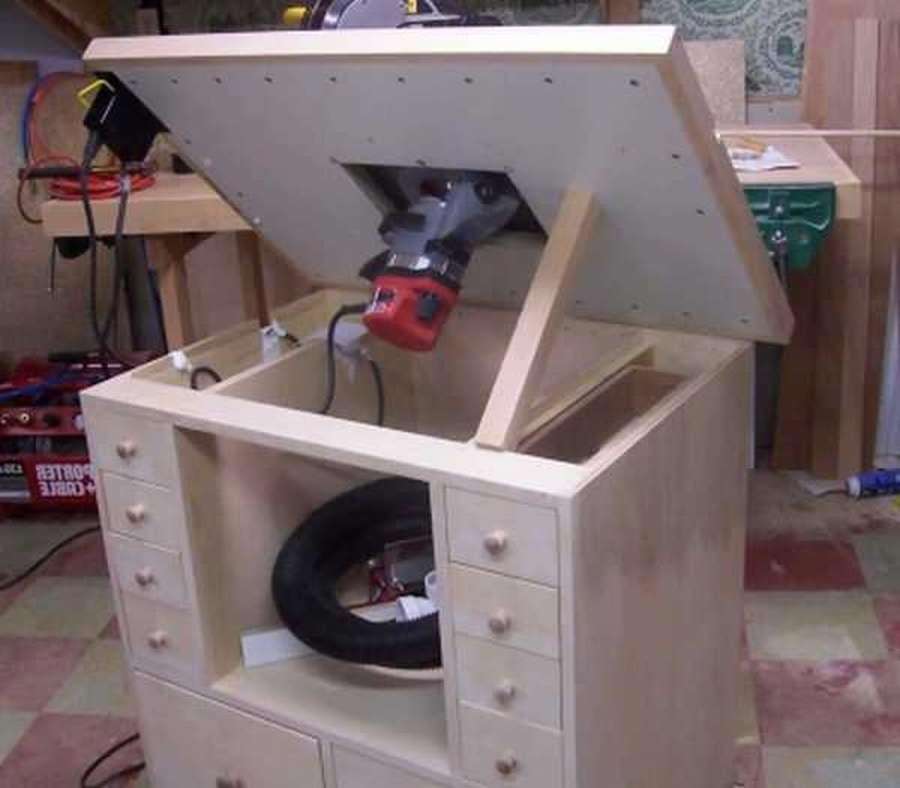

Следующая модель стола выполнена из элементов старой мебели. У конструкции также имеются небольшие ящики для хранения мелочи.
При изготовлении фрезерного стола, рассчитанного на ручной фрезер необходимо предусмотреть опору для этого же фрезера которая будет оснащена подъемным механизмом.

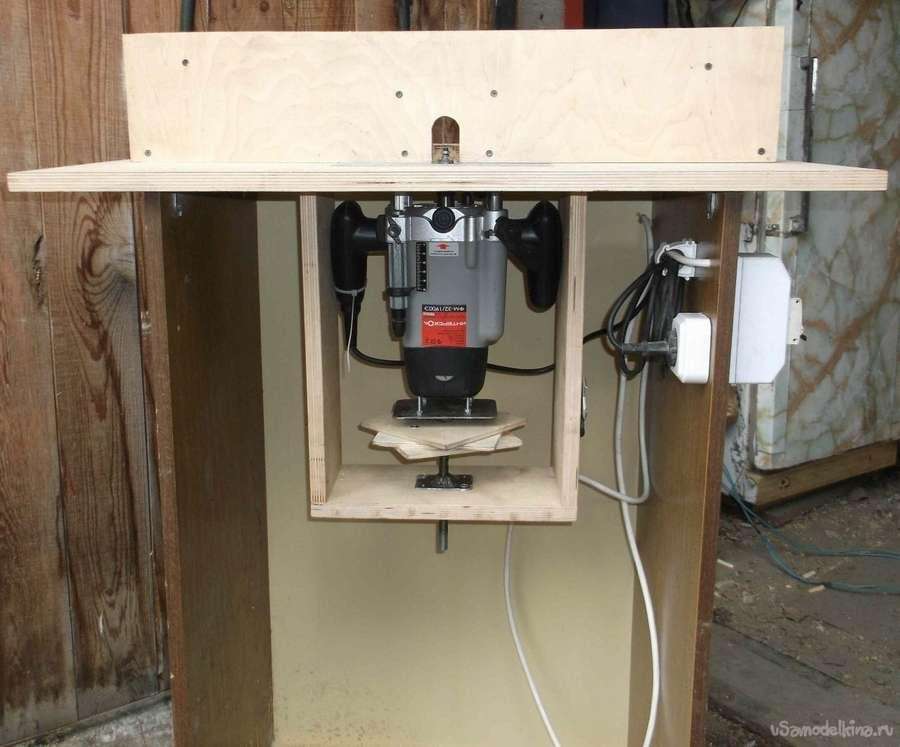

Здесь за основу стола взята обычная тумбочка, ее проще всего переделать под стол для ручного фрезера. достаточно лишь убрать серединную часть тумбы и оснастить столешницу подъемным механизмом.
Еще один стол для ручного фрезера, который был сделан из старой мебели. Рабочая поверхность в данном случае изготовлена отдельно из куска фанеры.

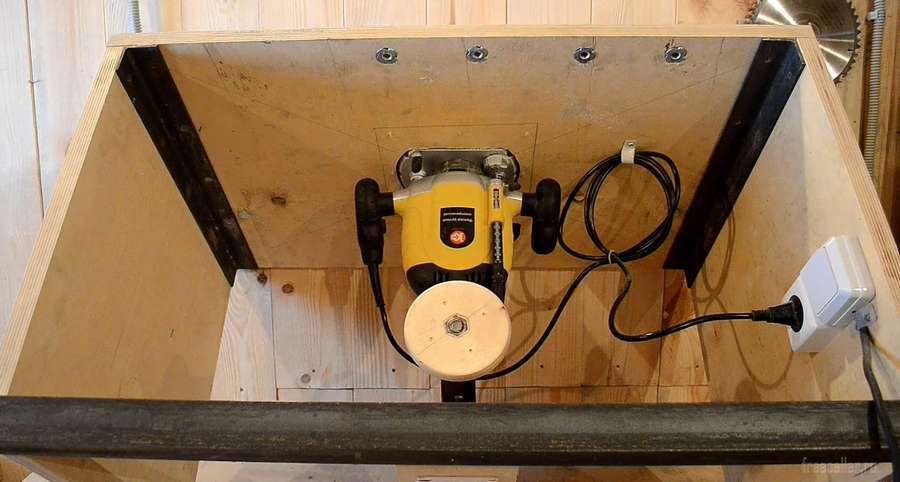

Стандартный самодельный фрезерный стол – вид снизу. Здесь можно заметить самодельную наипростейшую опору прямоугольной формы.

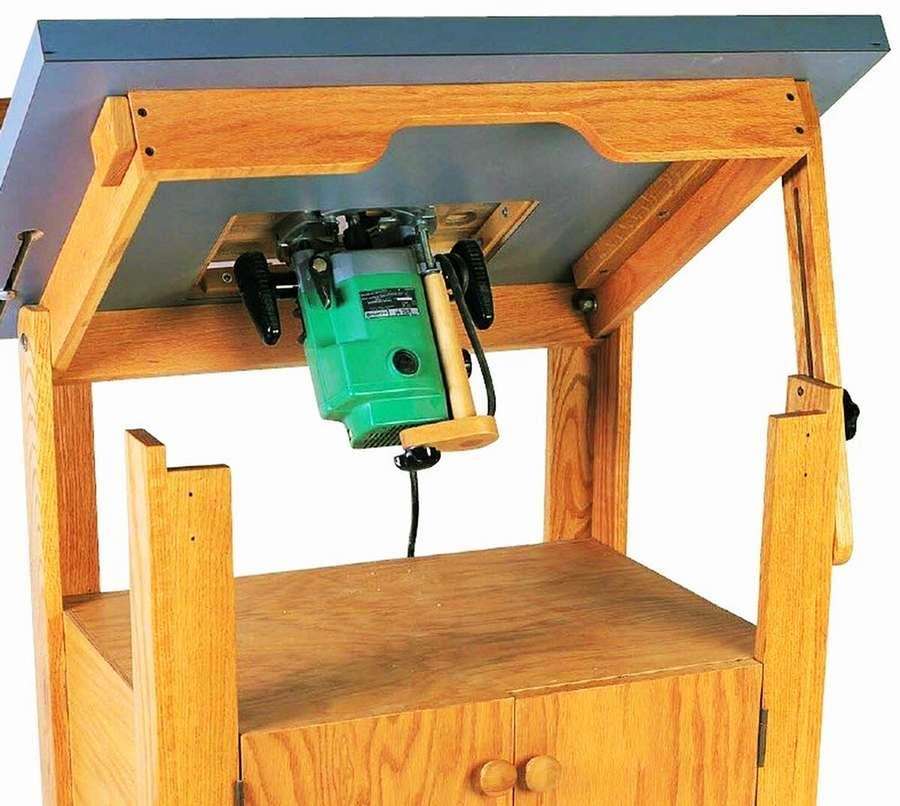

Более увесистый стол для ручного фрезера. Корпус стола выполнен из металлической профильной трубы. Столешница же изготовлена из куска фанеры.
За основу корпуса фрезерного стола взята старая тумбочка. У данной модели столешница выполнена из металла. Конструкция также оснащена подъемным механизмом.
Читать полностью (ссылка)
Стол или станок?
Тем не менее, ручной фрезер инструмент не из дешевых. Принципиальной разницы в конструкциях ее и фрезерующей головки вертикального фрезерного станка вроде не видно. Подходящий по мощности и оборотам мотор для самодельного фрезерного станка, возможно, дожидается в кладовке какого-нибудь употребления. Так что же лучше делать для фрезеровочных работ по дереву: весь станок из подручных материалов, или покупать ручной фрезер и к нему стол?
Самодельный фрезерный стол по дереву
Дело в вибрациях. Дрожь станка с заготовкой – злейший враг обработки материалов резанием. Во фрезеровочных работах влияние вибрации на качество обработки особенно сильно. Если сверло или резец (кроме долота в долбежном станке) вгрызаются в заготовку однажды и затем идут в материале более-менее плавно, то фреза на каждом обороте бьет по заготовке как минимум дважды. Фасонные фрезы с криволинейными в 3-х плоскостях режущими кромками уменьшают этот недостаток, но не устраняют его совсем – фреза, которая не бьет по заготовке, ничего от нее не отрежет.
Самодельный фрезерный станок с мотором из хлама трясется в общем как сам может. Доступные в домашней мастерской меры по его виброгашению обеспечивают качество работы, подходящее более для простых плотничных работ. В ручных фрезерных машинах по дереву виброгашение уже предусмотрено конструктивно. Установка фрезера в стол еще уменьшает «трясучку», и весь агрегат становится пригодным для достаточно тонких столярных работ, в т.ч. над фасадными частями мебели, декоративными деталями и др. ответственными частями. Так что принципиальная разница между самодельными фрезерным станком и столом к имеющемуся ручному фрезеру все-таки есть.
Фрезерный станок для дома
Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.
Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?
Люди, имеющие опыт со станками дают рекомендацию: Нужно сначала узнать, из чего сконструированы эти станки, понять схему фрезерного станка, прежде чем приниматься за сборку.
Это интересно: Снегоуборочная техника для дачи и дома — обзор лучших производителей
Материалы для стола
Для сооружения потребуются последующие материалы и инструменты:
- ручной фрезер;
- четыре бруска — непременно с квадратным сечением;
- направляющие (обычно, они дюралевые);
- домкрат;
- подвижная каретка-упор, которая является направляющей от пилы;
- обрезки ДСП либо фанеры. Размеры обрезков определяются лишь в момент построения чертежа грядущего фрезерного стола;
- железный профиль;
- метизы — петли, гайки, шурупы и болты;
- железная пластинка. Она обязана соответствовать определенному размеру. В нашем случае — не наименее 6 метров.
Любой из представленных инструментов и материалов играет свою роль в разработке рабочей конструкции. Ещё один принципиальный шаг — это составление чертежа.
Примеры конструкций фрезерных столов и их чертежи
Конструкция 2 с чертежами
Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips
Универсальный Фрезерный Стол Своими Руками
ручной фрезерный станок по дереву VK
Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips
Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips
Лифт для фрезера своими руками: принцип действия, примеры изделий
Своими руками стол для ручного фрезера: инструкция (видео)
Фрезерный стол с лифтом для ручного фрезера своими руками чертежи
Лифт для фрезера Elevator to the router
Деревянный станок по дереву своими руками
Самодельные фрезы по дереву для ручного фрезера
ЭлкоПро. Инструкции по сборке и использованию
Шаблоны для ручного фрезера по дереву своими руками
Подъемный механизм для фрезерной машины
ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников
ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники
Станок фрезерный по, текстуры, иконки, изображения
Популярное:
Приспособления для ручного фрезера
Лифт для фрезера из струбцины

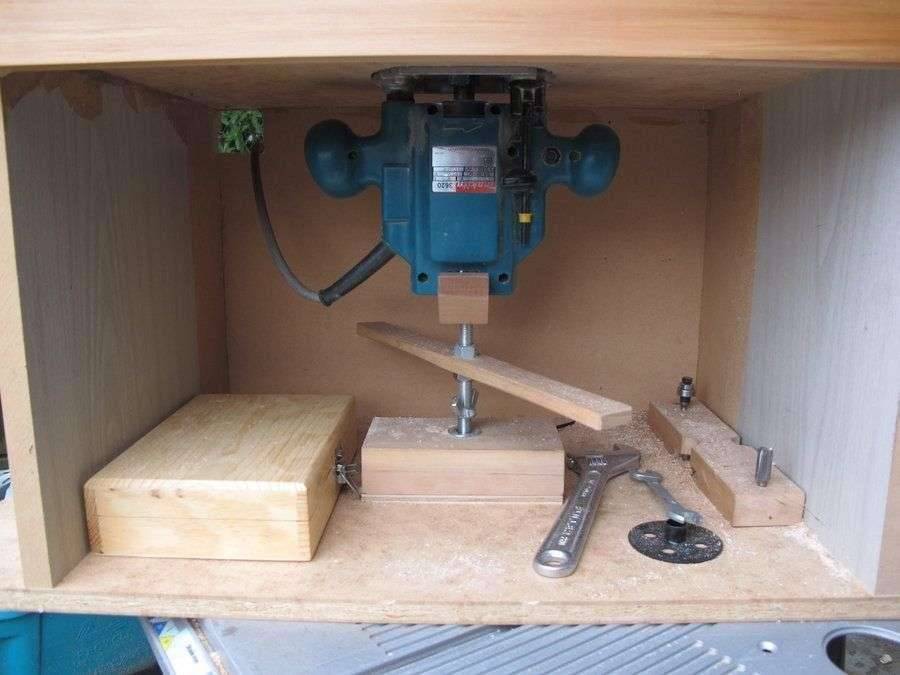

Если вы регулярно используете фрезер установленный в фрезерный стол, вы знаете, как трудно отрегулировать и настроить высоту фрезы в фрезере. Для подъема фрезера и существуют фрезерные лифты, но они как правило, довольно дорогие. Так что я создал простой самодельный лифт для фрезера из доступных материалов. Этот лифт экономит массу времени, и я считаю, что все корректировки с фрезером намного легче сделать без усилий, используя лифт, установленный под фрезерным столом.
Для изготовления лифта я взял стальную трубу диаметром 3/4? (длина ниппеля будет зависеть от размера вашего фрезера), затем сделал угловую муфту и второй ниппель 3/4? соединенный с фланцем (длина ниппеля также будет зависеть от размера вашего фрезерного стола), как показано на чертеже ниже.
Затем сделал деревянное основание для поддержки фрезера. В основании просверлил отверстие 3/4. Это отверстие служит для плавного скольжения основания по ниппелю. Струбцина прикручивается к основанию и служит, как механизм регулировки. Затем я установил лифт фрезера под фрезерный стол (см. фото).
Чтобы получить максимум регулировки, обязательно установите лифт фрезера в самое нижнее положение. Изогнутая ручка струбцины облегчаетет регулировку фрезеры и перемещаться вверх-вниз по стальному ниппелю. Это позволяет легко настроить фрезер в любую позицию, которая вам нужна.
Лифт для фрезера из свечного ключа
Лифт для фрезера — это чрезвычайно важное и полезное приспособление. Это быстрый и удобный способ регулировать высоту реза у фрезы. Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия
Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия
Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия.
Лифт для фрезера я сделал из обычного свечного ключа для автомобиля и подходящей по размеру гайке. Гайка должна соответствовать по внешнему размеру свечного ключа, а внутренний диаметр гайки — под размер применяемого болта.
Используя нейлон или другой мягкий материал, забейте гайку в нижнюю часть ключа. Ручку на обратной стороне свечного ключа я сделал для удобства регулировки. Нейлоновое стопорное кольцо между гайкой и основанием фрезера поможет предотвратить от самопроизвольного свободного вращения при работе.
Такой лифт для фрезера может быть использован на различных ручных фрезерах таких, как Hitachi, Festos, Mafells, Dewalt, а также на маленьких моделях Bosch.
Существенным требованием является то, что нужно продумать место расположения болта на основании ручного фрезера, его длину и удобный доступ во время работы.
Примечание:
Самый простой способ, это использовать внутри ключа гайку с нейлоновой вставкой.

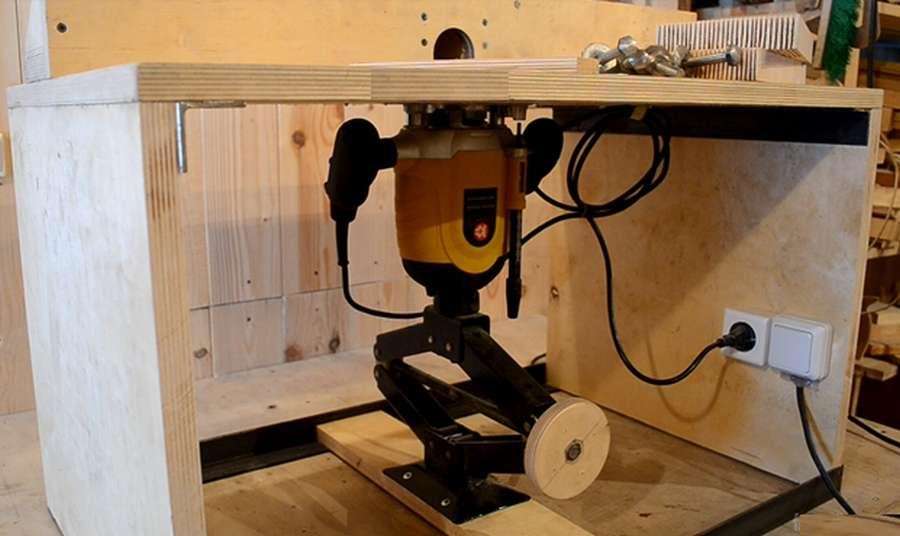

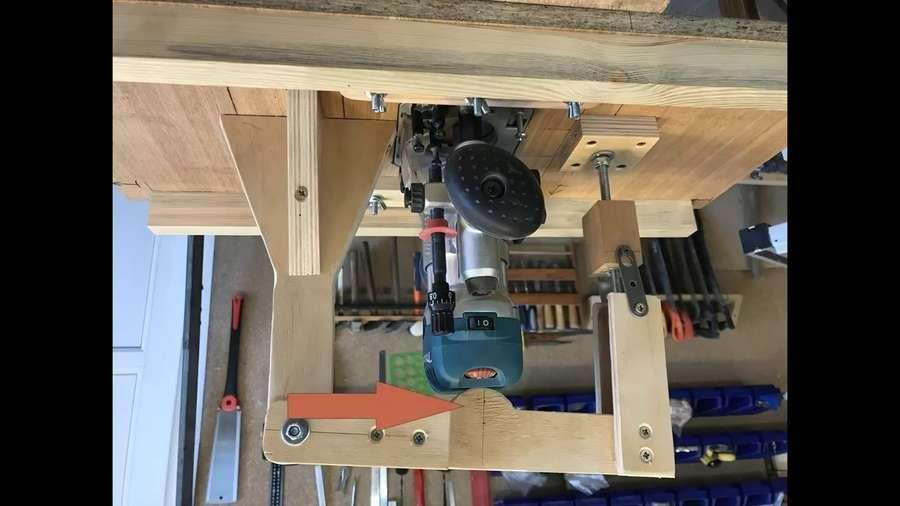

При использовании ручного фрезера, установленного в стационарный стол, возникает два вопроса:
- Как регулировать глубину погружения (вылета) фрезы.
- Как быстро поменять сменные наконечники.
Всякий раз откручивать инструмент от пластины – слишком хлопотно. К тому же, статично закрепленный фрезер работает в заготовке только на фиксированной глубине.
Эта задача решается установкой на фрезер подвеса с регулируемой высотой. И коль скоро вы смогли изготовить полноценный фрезерный стол – установить лифт собственной конструкции совсем несложно. К тому же, самостоятельно изготовленное приспособление разрабатывается с учетом всех требований мастера, даже таких – которые фабричным прибором не предусмотрены.
