Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Какие бывают свайные фундаменты

Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:

  • тип свай – винтовые, буровые;
  • вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
  • уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).

Фундамент на винтовых сваях

Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.

Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.

Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.

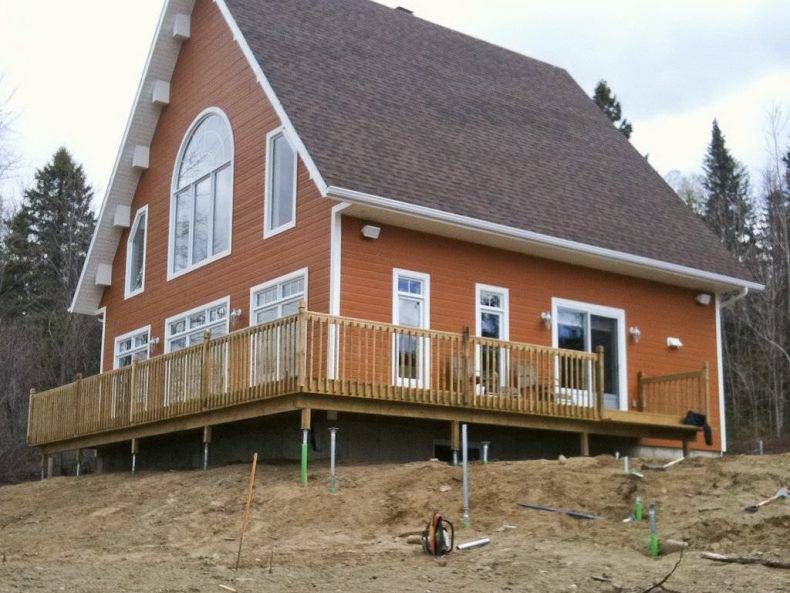

Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:

  • в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
  • утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
  • грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.

Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.

Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:

  • засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
  • устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.

В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.

Рассчитываем необходимое количество свай на онлайн калькуляторе

Ремонт с ними

Ремонт с винтовыми сваями

Среди наиболее важных достоинств винтовых свай является их ремонтопригодность и заменимость. Но чаще всего речь идёт о проблемах со свайным фундаментом. А что, если они возникли у уже давно существующего фундамента другого типа?

Также возможна замена фундамента на винтовые сваи. Чаще всего результатом проблем является проседание дома. Это значит, что старый фундамент уже держит нагрузку неравномерно. Реконструкция фундамента винтовыми сваями даёт возможность исправить это.

Благодаря конструкции свай их установка не требует масштабных строительных работ. Все они проводятся под землёй. Отличия бывают в том, ввинчивается ли свая просто так или монтируется полноценное свайное поле. Последний вариант рекомендуется, если проблемы носят слишком серьёзный характер. Сваи могут ввинчиваться не только под периметр дома непосредственно, но и на минимально возможное расстояние от стен.

Наиболее простым и распространённым является ремонт с помощью винтовых свай дачного или другого лёгкого деревянного дома, не имеющего капитального фундамента изначально.

Возведение фундамента

К чему может привести неверное выполнение отсыпки

Необходимо знать о том, как сделать отсыпку под фундамент правильно и грамотно. Объясняется это также тем, что неверное выполнение данной операции может привести к тому, что будет сведена на «нет» гидроизоляционная система фундамента здания. Необходимо не забывать также и о том, что имеют место и прочие проблемные ситуации, которые могут быть вызваны чрезмерной перегрузкой засыпанного грунта.

Под первым этажом постройки необходимо осуществить установку свайных опор. Их предназначение заключается в том, что они будут принимать на себя большую часть нагрузки. Таким образом, целой останется сама отсыпка

Необходимо обращать внимание также и на дренажную систему. Обуславливается это тем, что подземные воды, которые время от времени могут подниматься, разрушают отсыпку под фундамент. С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки.

Данная составляющая должна быть расположена между фундаментом и основой постройки. Выполняют буфер либо из щебёнки, либо из гравийного материала. Засыпается такая составляющая слоем в пятнадцать сантиметров, при этом допустимо отклонение в 5 см. Такое сооружение способствует отводу подземных вод от фундаментного основания.

Преимущества каркасных домов

  1. Простота в монтаже каркасных конструкции, не требуются определенные навыки;
  2. Если выполнять работы самостоятельно, процесс строительства не займет больше 3 месяцев;
  3. Стоимость каркасной конструкции в разы ниже, чем полноценного кирпичного дома;
  4. Легко монтируется и демонтируется при перевозке на новое места;
  5. Экологичность;
  6. Энергетическая независимость;
  7. Оптимальные условия для проживания: летом прохладно, зимой в каркасном доме  тепло;
  8. Нет требований к материалам для внутренней отделки;
  9. Справляются с повышенными нагрузками, часто устанавливаются в местах сейсмической опасности.

Есть у конструкций и недостатки, однако они легко устраняются подручными материалами. Так, к примеру, деревянные конструкции плохо изолированы от звуков, поступающих снаружи. Решить проблему поможет звукоизоляционный материал, устанавливаемый между внешними и внутренними стенами.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезные советы по монтажу винтовых свай

  • Свая не будет входить в грунт строго вертикально, потребуется постоянно выравнивать ее и возвращать в проектное положение, поэтому лучше, чтобы работу вели, как минимум, три человека: двое воздействуют на рычаг и одни проверяет точность. Чтобы не дать смещаться иногда применяют специальные приспособления, позволяющие фиксировать ее.
  • Если по мере завинчивания на пути сваи обнаружено препятствие или слой плотного грунта, анализируют глубину вхождения и расположение. Если она расположена не на углах дома и получилось ввести еев грунт на метр и более, допускается просто срезать верхушку и оставить все как есть. При глубине менее метра есть возможность перекоса дома. На углах сваи должны быть установлены на полную длину, поскольку это наиболее ответственные участки.
  • Завершающим этапом установки может стать бетонирование. Оно обеспечит дополнительную надежность, но этот процесс необязателен в случае с винтовыми фундаментами.

Узколопастная многовитковая свая

Узколопастная многовитковая свая имеет стальной ствол, острие которого занимает 20-25% от всей длины конструкции. Такая конфигурация сваи, в совокупностью с уменьшением площади ее винтовых лопастей до минимально допустимой, обеспечивает возможность безпроблемного погружения опоры в высокоплотные и твердые грунты, а также почву, включающую большое количество каменистых вкраплений.

Рис: Наконечники узколопастных свай

Такие конструкции производятся комбинированным методом — винтовая обмотка наконечника всегда литая, но само острие соединяется со стволом сваи сварным методом. Сфера использования — фундаменты под легкие одноэтажные здания и заборы.

Разновидности винтовых свай

Сваи бывают разными. Чаще всего их различают по размеру, наконечникам, по лопастям, по используемому материалу, по используемому покрытию для защиты.

По диаметру и длине

Для каждого проекта нужна своя длина опорных столбов. Она зависит от:

  • залегания плотных пород;
  • на сколько промерзает земля;
  • расстояния от земли до пола.

Эти же показатели влияют и на диаметр сваи.

Чаще всего используются изделия в диапазоне от 2,5 до 3,5 метров. А диаметр может варьироваться от 5 до 15 сантиметров.

По типу наконечников

При классификации по наконечникам, выделяют два:

  1. Литой. Дорогие, но с высокими показателями прочности.
  2. Сварной. Доступная цена, но показатели прочности намного ниже.

По количеству лопастей

От числа лопастей на свае их разделяют на:

  1. Одно лопастные. Рекомендуются для плотного, устойчивого грунта. Но такую модель лучше выбирать литую.
  2. Многолопастные. Наиболее прочные во всех плоскостях, чем одно лопастные.

По материалу изготовления

Сваи могут изготавливаться из различной стали. Выбор материала зависит от качества почвы, а точнее от химической агрессивности.

Так сталь СТ3 подходит для неагрессивных почв, СТ20 — для средних, а 30ХМА и 09Г2С — для агрессивных.

По типу защитного покрытия

Чтобы сваи не заржавели в первый же месяц их покрывают специальными веществами. Чаще всего это делается при производстве. Наиболее защищены изделия покрываемые эпоксидным или полиуретановым составами, или оцинкованные холодным методом.

По области применения

Для разных задач используют разные винтовые сваи. Существует четыре основных сферы:

  1. Универсальными считаются одно лопастные конструкции, у которых достаточно широкая лопасть. Диаметр выбирается в зависимости от нужд.
  2. Для двухэтажных конструкций используются модели с двумя лопастями на разном уровне.
  3. Для каменного грунта используются многовитковые модели. Лопасти обычно имеют не большую ширину.
  4. Для территорий с вечной мерзлотой используются сваи не имеющие острого наконечника.

Какими они бывают

Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.

По типу крепления лопастей они делятся на:

  1. C литым наконечником. Такие наконечники делают на производстве, применяя метод точного литья в вакуумной среде из стали наиболее прочных марок. Толщина такого наконечника может достигать 13 мм для изделия диаметром 300 мм. Он вставляется в конец трубы и обваривается;

  2. Из оцинкованной трубы с таким же наконечником. Такое изделие отличается повышенной стойкостью к коррозии;
  3. Со сварным наконечником. В отличие от литого, этот тип отличается простотой изготовления — просто к его концу приваривается острая буровая лопасть. Её толщина достигает всего 5 мм для диаметра сваи в 300 мм.

Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.

Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.

Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.

Изначально эти трубы применяются в нефте-газовой промышленности.

Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:

  1. Диаметром 57 мм;
  2. 89 мм;
  3. 108 мм;
  4. 133 мм;
  5. 300 мм.

Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.

Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.

Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

Оголовки

Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома. Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна

Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.

Оголовки делятся на несколько категорий. Во-первых, они бывают:

  1. Съёмными;
  2. Приваренными.

Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.

Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

Также оголовки бывают в зависимости от формы:

  1. П-образными;
  2. Т-образными.

Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.

Что касается размеров, то они полностью зависят от диаметра сваи и удельного веса конструкции, которая будет опираться на оголовок. Их делают так, чтобы внутренний диаметр несколько превышал размер сваи. Оголовки также бывают простыми и усиленными. Последние делают с четырёхсторонними косынками и из особо прочных марок стали.

Утепление фундамента снаружи

При строительстве дома, необходимо выполнять все работы по порядку. Об утеплении фундамента лучше позаботиться сразу во время строительства, а не ждать пока в подвальных помещениях начнёт выделяться конденсат и тому подобные неприятности. Фундамент можно утеплять как снаружи, так и внутри. Раз уж мы говорим об утеплении во время строительных работ, давайте рассмотрим, как правильно делается утепление фундамента снаружи своими руками.

Утепление наружного фундамента можно выполнить из нескольких материалов, таких как:

  • Экструдированный пенополистирол (пенопласт)
  • Пенополиуритан
  • Керамзит, довольно старый и не очень эффективный метод.

Утепление пенопластом является наиболее распространённым способом, так как пенопласт обладает высокой степенью теплоизоляции и является экологически чистым материалом. Пожалуй, с этого вида утепления мы и начнём. Давайте попробуем разобраться, как сделать утепление фундамента экструдированным пенополистиролом самостоятельно.

Утепление фундамента пенополистиролом

Почему экструдированный пенополистирол? Потому, что он:

  1. Экологичиски чистый;
  2. Устойчив к воздействию влаги;
  3. Нет срока годности;
  4. Невысокая цена.

Подготовка фундамента и гидроизоляция

Как и во всех строительных работах, при утеплении фундамента снаружи, необходимо выполнить ряд подготовительных работ.

Что бы утепление фундамента было качественным, необходимо убрать грунт на глубину промерзания почвы. Хорошо очистить фундамент от остатков земли и сделать гидроизоляцию.

Гидроизоляция и утепление фундамента, неотъемлемые работы. В качестве гидроизоляции можно использовать как рулонные битумные материалы, так и жидкую резину.

Первым делом плиты фундамента необходимо прогрунтовать грунтовкой праймер. Если вы хотите сэкономить, праймер можно изготовить самостоятельно. Необходимо растопить битум и влить в него дизтопливо или бензин в пропорции, приблизительно 1х1, хотя можно и больше дизтоплива.

После того как грунтовка высохла (не менее 1 часа), наносите гидроизоляционный материал. Если вы выбрали жидкую резину, открываете ведро, при необходимости, перемешиваете содержимое миксером и с помощью шпателя наносите на фундамент.

Рулонные материалы, крепятся на фундамент путём разогревания их горелкой. Нужно отмерить длину рулона по вертикали, отрезать, скатать обратно в рулон. Снизу вверх, потихоньку прогревая рулон, раскатывайте его и крепите к фундаменту, этот процесс похож на укладку мягкой кровли.

Крепление пенопласта

Крепление пенополистирола к рулонным материалам выполняется с помощью той же горелки, путём нагревания рулона в нескольких местах и придавливания пенопласта. Если вы выбрали отличный от битумных рулонов способ гидроизоляции, то вам можно воспользоваться специальными мастиками, которые наносятся либо ленточно, либо точечно и к ним придавливается пенопласт. После того как утепление фундамента пенопластом окончено, его необходимо обратно засыпать.

Последний этап: засыпка

При обратной засыпке уже утёплённого фундамента, между пенополистиролом и землёй необходимо поставить ещё слой из рулонов рубероида. Это избавит пенопласт от лишнего контакта с водой и насекомыми.

Утепление пенополиуританом

Утепление фундамента снаружи пенополиуританом довольно новый и очень хороший способ утепления. Пенополиуритан, наноситься на фундамент путём распыления толщиной от 5 см, благодаря этому он качественно заполняет поверхность и швы утеплителем.

Этот утеплитель обладает очень высокими адгезионными свойствами и хорошо «цепляется» к любому материалу. Не смотря на то, что этот способ очень хорош и набирает популярность, сделать его своими руками без помощи специалистов вряд ли получится, так как требуется дополнительное дорогостоящее оборудование. Пенополиуритан после нанесения гидроизолируют и засыпают грунтом.

Утепление керамзитом

Несколько лет назад это был самый популярный метод наружного утепления фундамента. Но с появлением пенопластовых утеплителей, этот способ почти не используется. Так как утепление пенопластом более эффективно и обходится гораздо дешевле.

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

  1. Сперва размечается участок.
  2. Затем сваи погружаются и выравниваются.
  3. Полости заливаются бетоном.
  4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

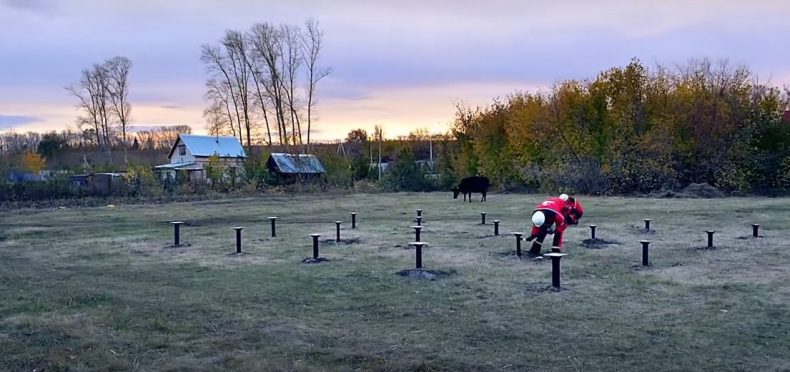

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

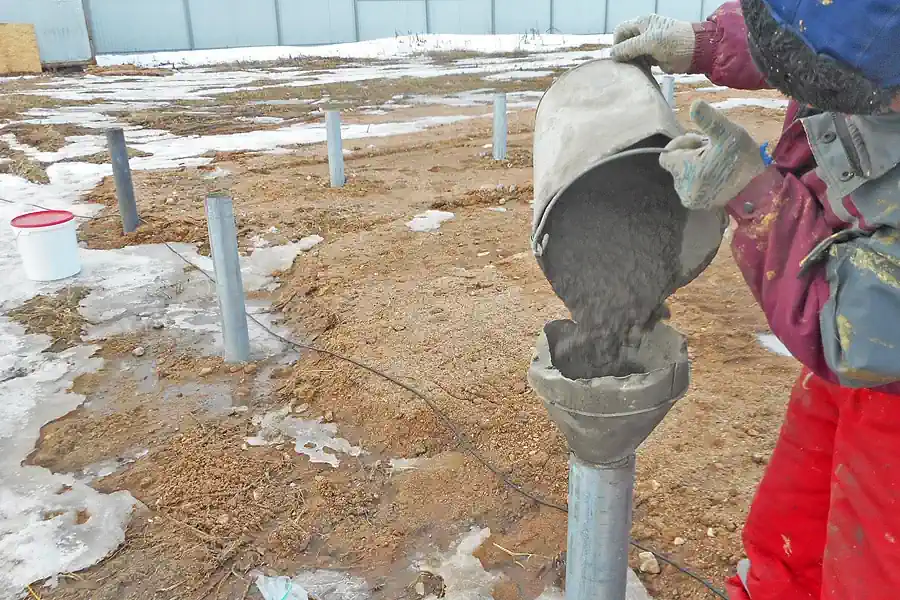

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

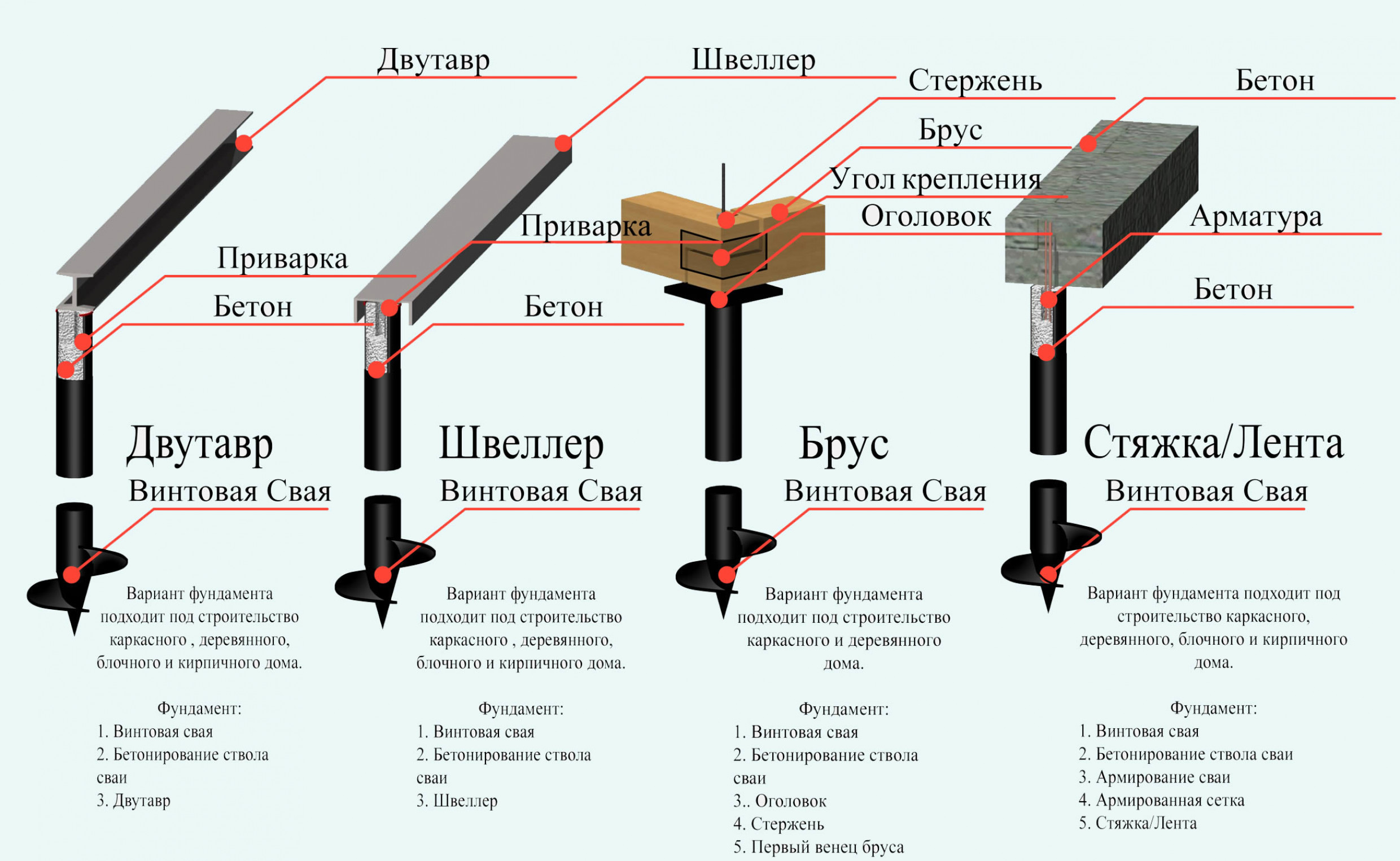

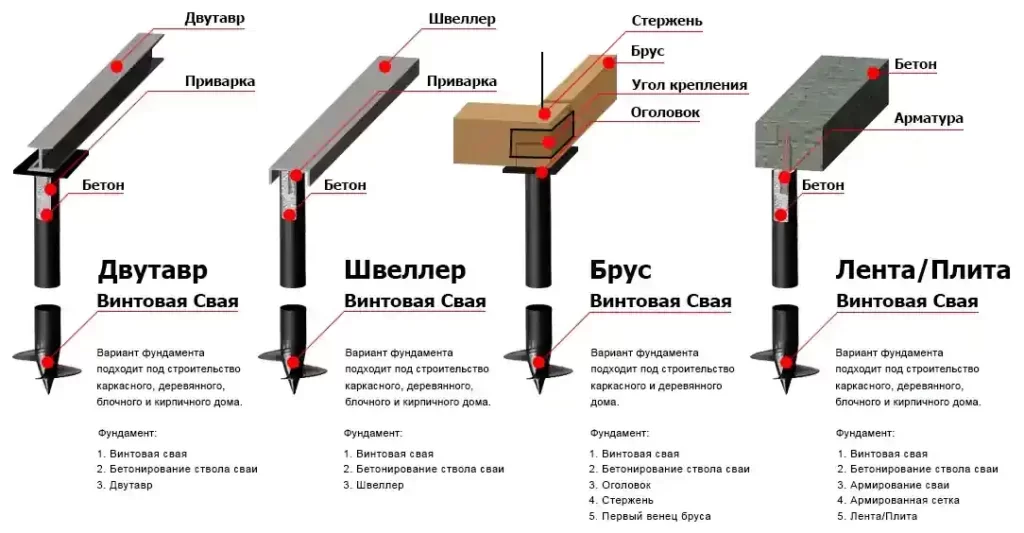

Обвязка винтовых свай

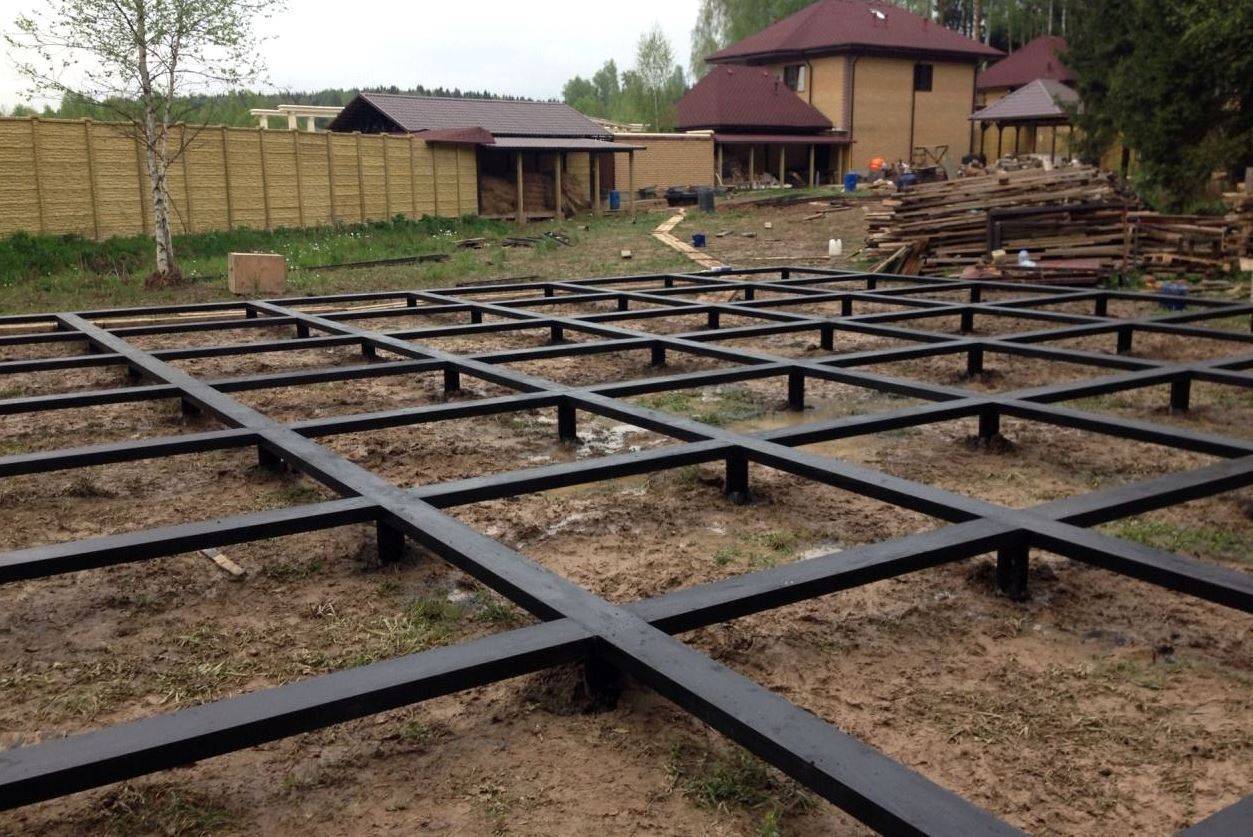

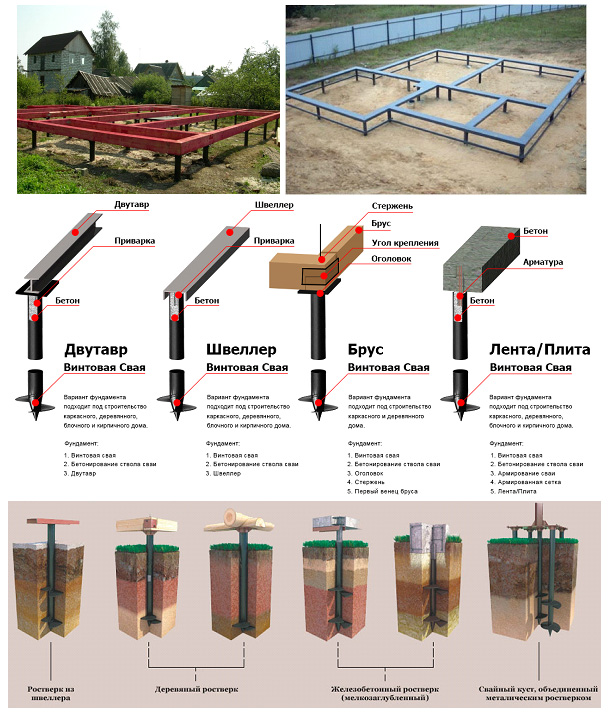

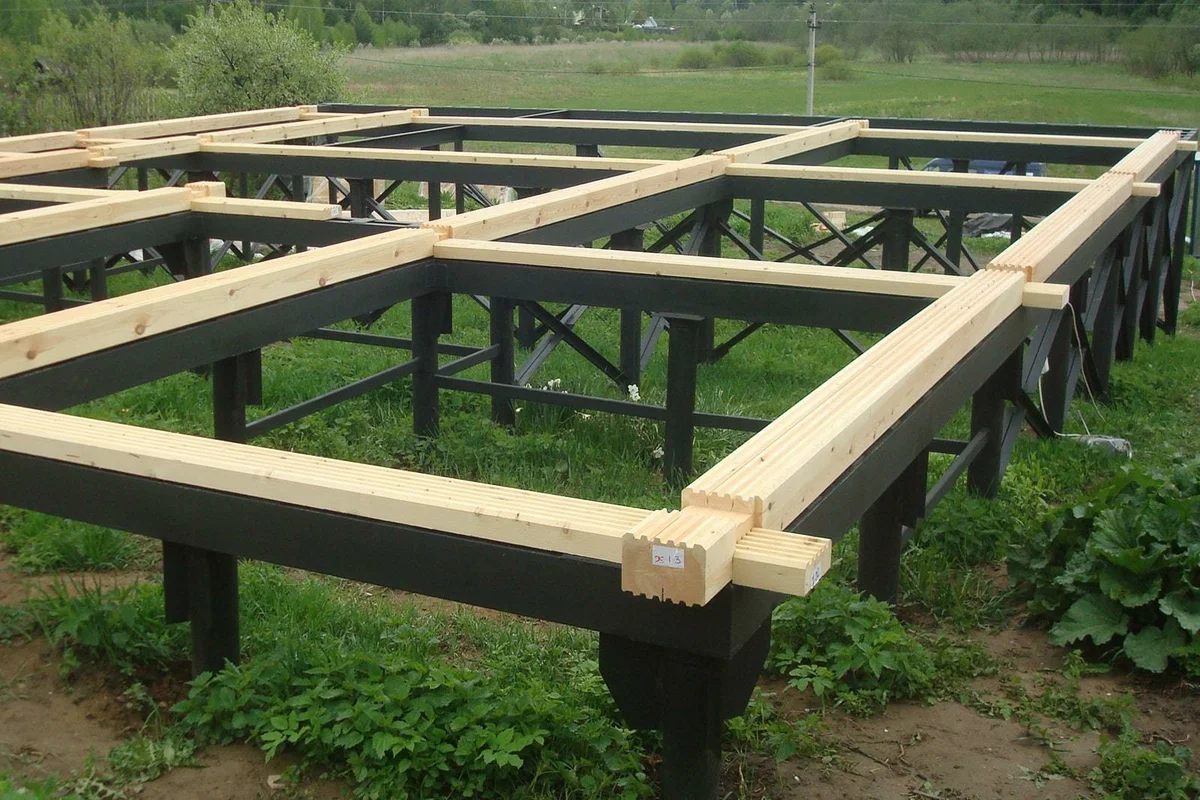

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

  1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.

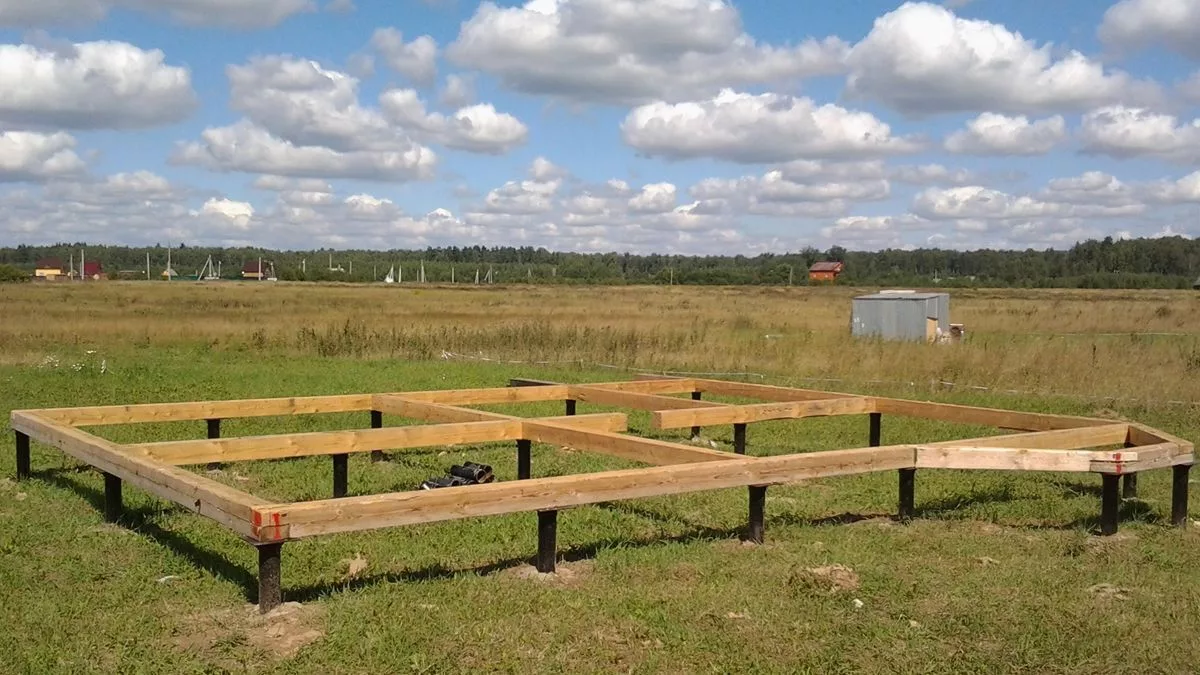

  2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
  3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

  1. Плотность почвы.
  2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунтаПлотный грунтГрунт средней плотности
Песок (крупная фракция)65
Песок (средняя фракция)54
Супесь (в сухом виде)32.5
Супесь пластичная (влажная)2.52
Песок (мелкая фракция)43
Песок влажный (мелкая фракция)32
Глина62.5
Глина влажная41
Суглинок32
Суглинок влажный31
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
