Плитный фундамент своими руками: расчет, строительство, области применения

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

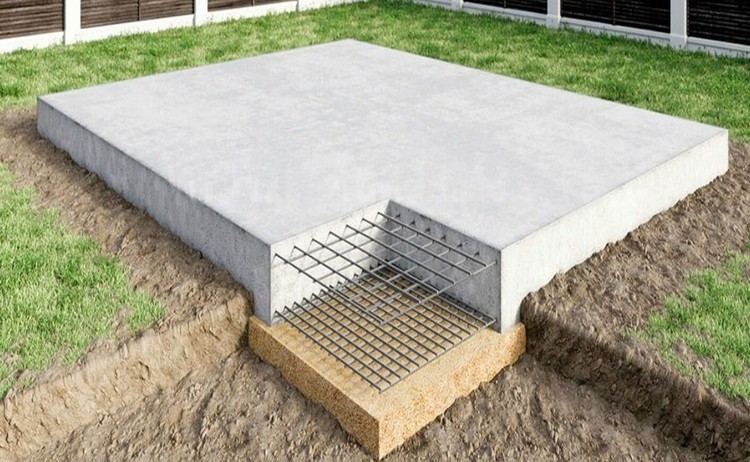

Как же сделать плиту фундамента своими руками?

Принцип такой: вырывается котлован, дно выравнивается, засыпается подушка из песка и щебня, все это трамбуется, ставится опалубка, вяжется арматура, заливается бетон, после застывания опалубка снимается – все, фундамент готов. Теперь подробнее:

1. Начинать нужно с исследования грунта на участке. Это необходимо для определения толщины песчаной подушки.
2. Далее надо расчистить площадку от растительности на несколько метров больше, чем будущий фундамент. Это обеспечит свободный доступ к нему во время строительства.
3. Разбивается площадь будущей постройки и выносятся осевые линии. При близости к поверхности грунтовых вод, производится дренаж площадки.
4. Толщина монолитной плиты и глубина ее заложения рассчитываются индивидуально. На это влияют такие факторы как состав грунта, климат, грунтовые воды, вес будущей постройки и т.д. Для такого рода расчетов лучше обратиться к специалистам.
5. Когда проект готов, начинаем выемку грунта до заданной в проекте глубины. Дно тщательно выравниваем. Далее проверяем горизонтальную плоскость с помощью уровня. Если все ровно, приступаем к следующему этапу.
6. Застилаем дно геотекстилем (Мегаизол или Дорнит) и засыпаем площадку песком. Затем его трамбуем.
7. Прокладываем еще один слой геотекстиля и засыпаем щебнем. Он тоже трамбуется. Обычно толщина получившейся подушки составляет 20-30 см.
8. Далее расстилается слой гидроизоляции, швы которого обязательно спаиваются между собой. Обычно этот слой делается на полметра длиннее по периметру, чем основание будущего фундамента. Эти края потом заворачиваются и припаиваются к торцу получившейся плиты.
9. Прокладка теплоизоляции из экструдированного пенополистирола этап опционный. Слой теплоизоляции фундамента позволит в будущем существенно сэкономить на отоплении. Сверху пенополистирол необходимо накрыть пленкой из полиэтилена.
10. Следующий этап – армирование будущего фундамента. Вяжется арматура в два уровня и ставится на весь этот «сэндвич». Как правильно это сделать, мы поговорим далее.
11. Ставится опалубка. Она собирается из прочных строительных досок. Так как давление бетона на опалубку будет велико, то по бокам, между стенкой котлована и боковиной опалубки, через каждые 50-70 см ставятся распорки.
12. Заливается необходимый объем бетона. Как он рассчитывается, поговорим позже.
13. Если заливка происходит в осенью или зимой, опалубку утепляют пенополистиролом и сверху накрывают рубероидом. Таким образом бетон не замерзает. Потом эту изоляцию можно оставить.
14. Через несколько дней опалубку можно убирать, а края гидроизоляции завернуть и запаять.
15. Строить дом на этом фундаменте можно начинать через 3-4 недели, когда бетон наберет 70-80 % своей прочности.

Иногда на нижней стороне плиты делают ребра жесткости. Они придают плите прочности и препятствуют ее сдвигам по горизонтали.

Также существуют так называемые шведские плиты. Это утепленная плита, обладающая энергосберегающими свойствами. При ее заливке используются новейшие материалы и инновационные технологии. Принцип в том, что в плиту в процессе монтажа встраиваются все коммуникации и системы теплых полов.

Она обходится дороже в производстве, но окупается потом в процессе эксплуатации дома. В России популярность такой технологии растет, но еще очень мало строительных компаний, обладающих достаточным опытом в этой сфере.

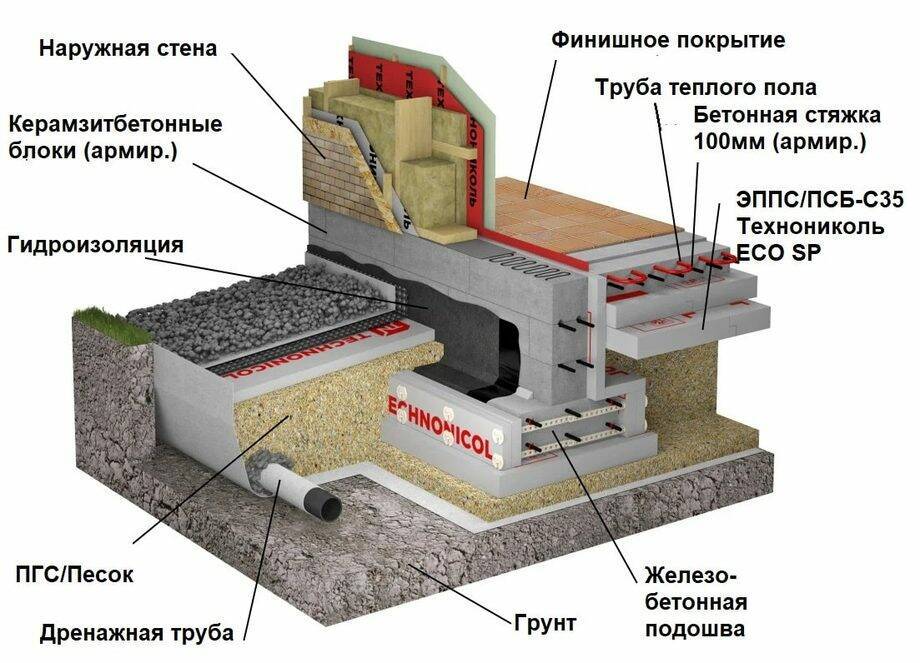

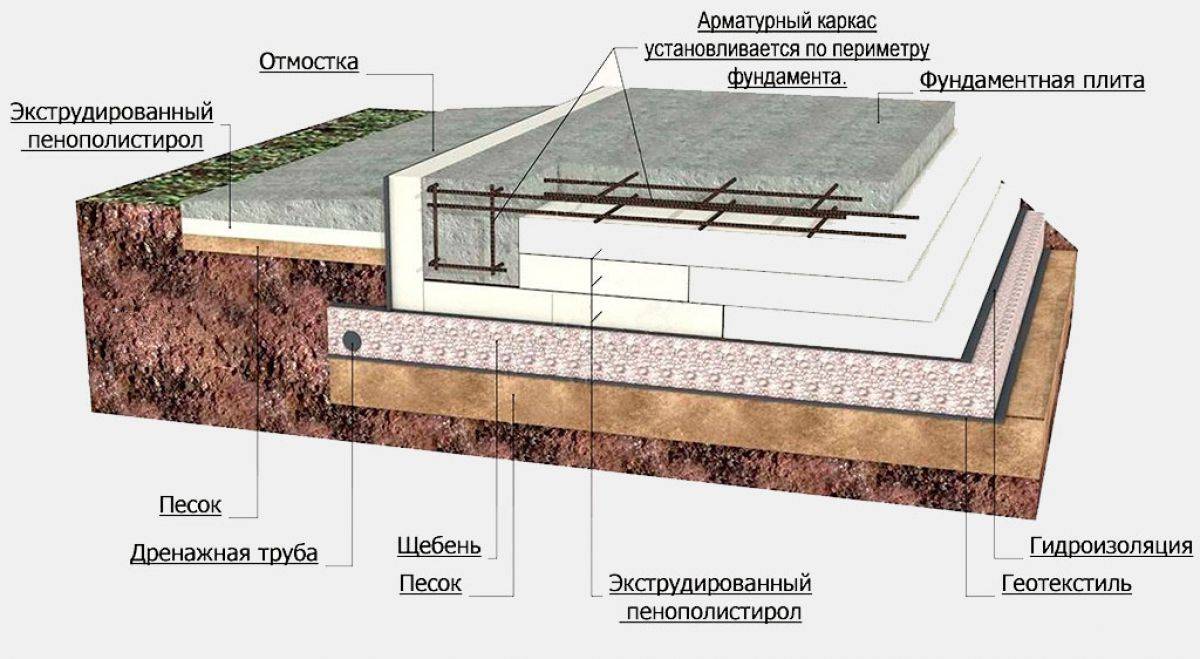

Конструкция фундамента УШП

Технология строительства

Строительные работы делятся на следующие этапы:

1. Расчет.
2. Земляные работы.
3. Опорная подушка.
4. Создание опалубки, гидроизоляция.
5. Заливка бетоном.

Каждый этап нужно рассмотреть подробнее, дать по нему инструкцию и разделить на шаги.

Расчет

Чтобы сделать расчеты, отталкиваются от следующих показателей:

• Предполагаемая толщина плитного фундамента.
• Площадь поверхности для заливки.
• Высота промерзания грунта.
• Наличие дренажных вод.

Во время расчетов нужно составить список нужных инструментов и материалов:

• Щебень, песок, спецтехника.
• Лопаты, трамбовочная машина, геотекстиль.
• Материал для гидроизоляции (часто применяется рубероид).
• Цемент, бетон.
• Доски для опалубки.
• Арматуры, проволока.
• Рейка для выравнивания состава.
• Пленка.

Земляные работы

Сначала нужно снять слой грунта, в котором далее будет уложена подушка. Процесс включает такие шаги:

1. Отталкиваясь от расчетов по глубине промерзания грунта и наличию дренажных вод, начинается рытье котлована. Яма выкапывается на полметра шире предполагаемого фундамента.
2. Средними показателями часто становятся глубина в 70-90 сантиметров. Так как в будущем здесь будет сформирована подушка из песка и щебня, это следует учитывать при земляных работах.
3. Если на поверхности ямы есть неровности, то они засыпаются песком. При этом выкопанный грунт для задачи не используется, так как он даст просадку.

Опорная подушка

Для плитного фундамента формирование опорной подушки будет происходить в два слоя: сначала песок, потом – щебень.

Шаги следующие:

1. Слой песка со средним значением в 20 сантиметров засыпается в котлован и утрамбовывается.
2. Еще 20 сантиметров песка засыпается сверху, и также утрамбовывается.
3. На песчаный слой стелется геотекстиль, чтобы предотвратить смешивание щебня с песком.
4. На геотекстиль укладывается слой щебня в 20-40 сантиметров.
5. На щебень кладется пленка.

Использовать нужно чистый песок, в котором нет глины, мела и других добавок. Если не проверить это до начала работ, то при первых осадках фундамент может осесть.

Создание опалубки, гидроизоляция и подбетонка

Ранее, при работе с котлованом, было учтено, что яма должна быть на 50 сантиметров шире, чем будущий плитный фундамент. Если все сделано верно, то теперь формируется монолитный блок для армирования.

Шаги следующие:

1. Высотой в будущую плиту формируется опалубка, с отступлением в полметра от края подушки вовнутрь.
2. Высота опалубки подбирается в соответствии с толщиной плиты из бетона.
3. Верхние края опалубки выравниваются по горизонтальной плоскости, чтобы в будущем не прибегать к черновым работам с полом, а ровно залить плиту, и на нее укладывать материал.
4. По краям опалубки стелется гидроизоляционный слой. Все швы прогреваются и скрепляются между собой, чтобы не допустить проникновения влаги.

Для формирования монолитного пространства сверху стелется геотекстиль, на котором далее будет осуществляться формирование.

Армирование

Процесс армирования происходит в следующей последовательности:

1. Измеряется толщина плиты фундамента, отталкиваясь от нее производится расчет нужного количества арматуры.
2. На площадки кладется первый слой арматур.
3. Друг на друга, с шагом в двадцать пять сантиметров, арматурины выкладываются в сетку.
4. На перекрестках, используя вязальную проволоку, арматуры связываются между собой.
5. Поверх первого слоя крепится еще один ряд арматур по такой же схеме.

Армирование лучше делать в два ряда, так как в грунте могут происходить движения, которые приводят к осадке фундамента. Если фундаментная плита будет крепкой из-за арматур, то и строение на ней получит дополнительную прочность.

Заливка бетоном

Шаги по работе с бетоном следующие:

1. Поверх сетки из арматур заливается слой бетона, толщиной в десять сантиметров.
2. Через пару минут, с помощью бетононасоса подается второй слой бетона.
3. Процедура повторяется до того момента, пока монолитная плита не достигнет высоты в опалубку.
4. С помощью деревянной рейки поверхность равняется, чтобы в будущем плита с ребрами не мешала класть напольное покрытие.
5. Конструкция оставляется на месяц, чтобы бетон полностью высох.

Несколько слов об итоговых работах: когда плита залита, поверхность выровнена и оставлена высыхать на месяц, нужно следить за температурой и влажностью.

В случае осадков или большой жары, поверхность накрывается пленкой. Также, если температура поднимается выше 25 градусов, верхний слой смачивается водой.

Причины необходимости вычисления

Определив, какой толщины должна быть плита для фундамента, можно получить прочность основания под дом

Расчеты должны соответствовать действующим строительным нормам СНиП и ГОСТ. Определив, какой толщины должна быть плита для фундамента, можно получить прочность основания под дом и определить количество материалов. Помимо этого индикатора нужно знать следующие особенности:

• Размер периметра фундамента;
• Объем площади плиты и ее боковой части;
• Количество и вес бетона;
• Индикатор нагрузки на грунт;
• Диаметры арматурной сетки и вертикальных стержней;
• Размер ячейки;
• Длина стержней и общий вес стержней арматуры.

Все нормативные требования к расчетным воздействиям изложены в СНиПах и Госстандарте. Следует отметить, что регламент предусматривает контроль толщины, количества и качества материалов.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
4. Монтируется система дренажа.

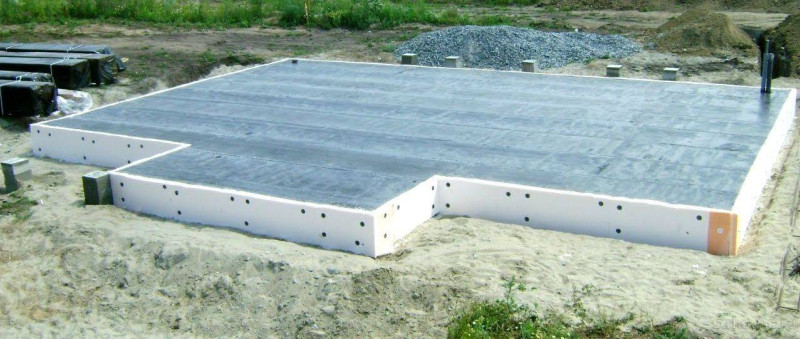

5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

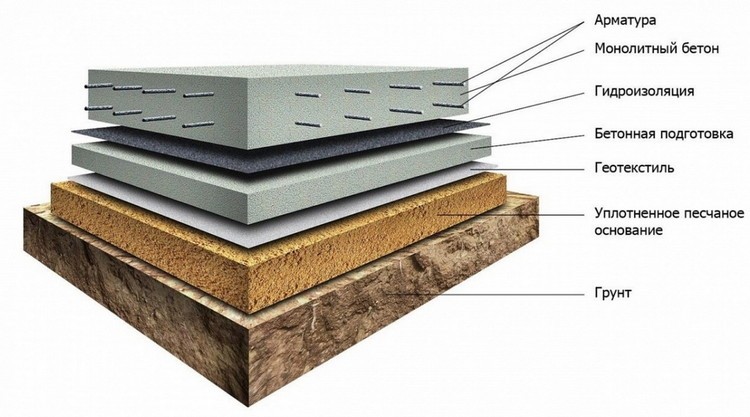

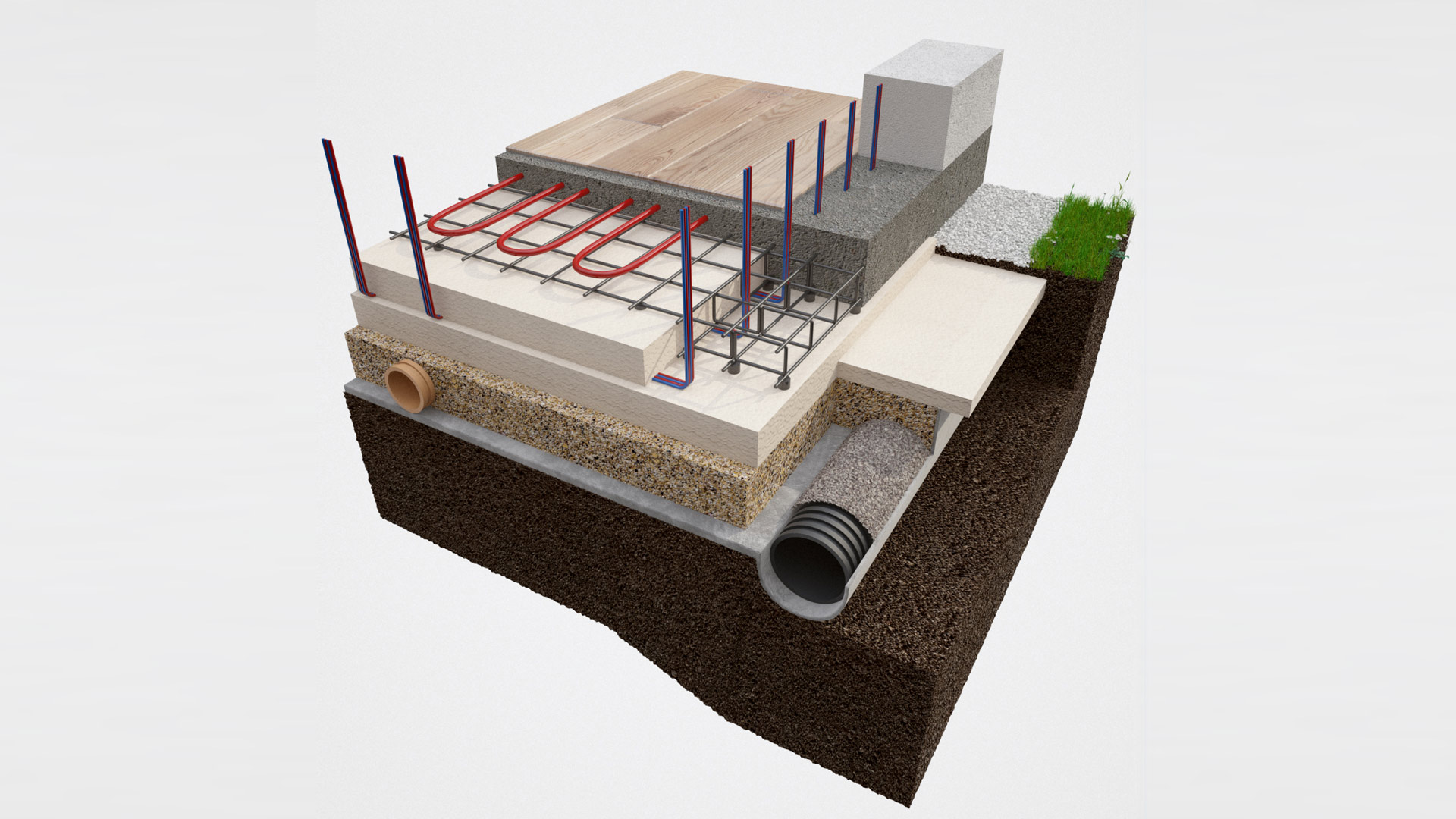

Что такое УШП и из чего состоит ее «пирог»

Утепленная шведская плита в первом приближении представляет собой утепленную монолитную бетонную плиту. Она, как правило, дополнена утепленной отмосткой. От простых плитных фундаментов УШП отличается тем, что прямо в ее толщу встроены инженерные системы дома — водяной теплый пол, трубы водоснабжения, канализационная система и даже электричество. Таким образом, все будет готово к дальнейшему возведению дома — коммуникации будут проложены еще на этапе фундамента.

«Пирог» УШП состоит из тех же слоев, что и обычный плитный фундамент, но с дополнительными включениями. Сначала вынимается дерн и обнажается грунт, на который будет обустраиваться фундамент. На него накладывается геотекстиль, потом надо обустроить дренажные отводы. Следом делается песчано-щебневая подушка. В обязательном порядке она обустраивается слоями: каждый слой проливается водой и обязательно трамбуется — и не вручную, а с помощью спецтехники. Подушка под фундамент должна быть очень плотно и хорошо обустроена, иначе впоследствии вас ждут проблемы.

После подушки нужно выстелить поверхность утеплителем. Можно использовать разные его виды — экструдированный пенополистирол или всяческие теплоизоляционные пленки. Затем идет арматурный каркас, следом монтируется система теплого пола и прокладываются остальные коммуникации. И уже потом заливается бетонное основание.

Важно тщательно просчитать УШП. Важно, чтобы все зоны пола прогревались равномерно

Надо установить максимальную и минимальную мощность подогрева, определить рабочую температуру — и рассчитать, как при этом будет нагреваться поверхность бетона. Инженерные расчеты определят и нагрузку, и несущие способности конструкций (на основании сведений о грунте на площадке). Потом конструктор определит марку арматуры и бетона, разработает схему армирования. Словом, прежде чем приступать к рытью котлована, надо сначала вдумчиво посидеть над расчетами.

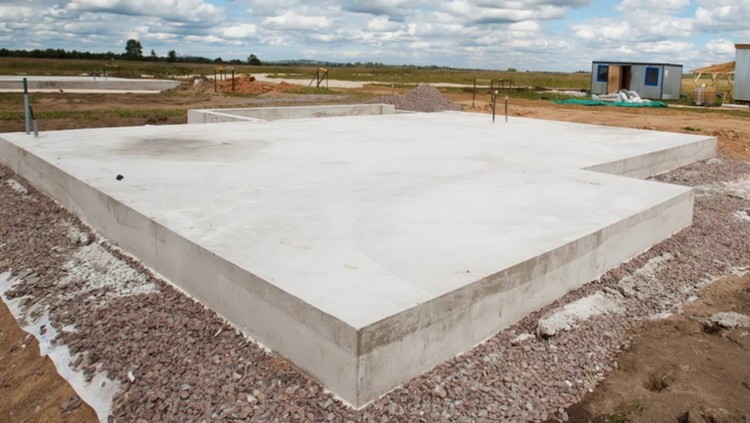

Бетонирование монолитного основания

Для заливки раствора обязательно устанавливается опалубка, которую после высыхания бетона можно демонтировать. Съёмное основание чаще всего выполняется из древесных щитов, а несъёмные опалубки изготавливаются из пенополистирола, он улучшит теплоизоляционные характеристики здания.

Далее выполняется бетонная подготовка

Несколько советов на этапе бетонирования:

для создания качественного фундамента заливание должно выполняться равномерно и непрерывно; перед замешиванием бетона важно позаботиться о непрерывном поступлении смеси. В домашних условиях возможно собрать бетоновод или воспользоваться арендой бетономешалки, специальной техники; лучше использовать пески мелкой или пылеватой фракции, они улучшат целостность основания; чтобы металл не подвергался коррозии, его важно полностью покрыть бетоном. Любые выступающие части прута ускорят износ здания; после заливания котлована бетоном, его следует уплотнить для устранения воздушных карманов

Уплотнение выполняется двумя методами: виброплита или прокалывание; защитить плиту от появления трещин в процессе застывания поможет регулярное увлажнение. Если на неё воздействует прямой солнечный свет, сверху раствора натягивают полиэтиленовую плёнку; опалубку стоит демонтировать исключительно после полного застывания основания. Длительность приобретения достаточной прочности зависит от погоды, но преимущественно процесс занимает 28 дней; чтобы сформировать плитное основание в холодных регионах в цементный раствор вносятся специальные присадки, они увеличивают устойчивость к минусовым температурам; рекомендуется закладывать утолщённые грани, они выполняют функцию рёбер жёсткости

Любые выступающие части прута ускорят износ здания; после заливания котлована бетоном, его следует уплотнить для устранения воздушных карманов. Уплотнение выполняется двумя методами: виброплита или прокалывание; защитить плиту от появления трещин в процессе застывания поможет регулярное увлажнение. Если на неё воздействует прямой солнечный свет, сверху раствора натягивают полиэтиленовую плёнку; опалубку стоит демонтировать исключительно после полного застывания основания. Длительность приобретения достаточной прочности зависит от погоды, но преимущественно процесс занимает 28 дней; чтобы сформировать плитное основание в холодных регионах в цементный раствор вносятся специальные присадки, они увеличивают устойчивость к минусовым температурам; рекомендуется закладывать утолщённые грани, они выполняют функцию рёбер жёсткости.

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль; Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см; Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение); Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала; Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения; Армирование плиты; Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов; Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности; Шлифовка поверхности и её выравнивание

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

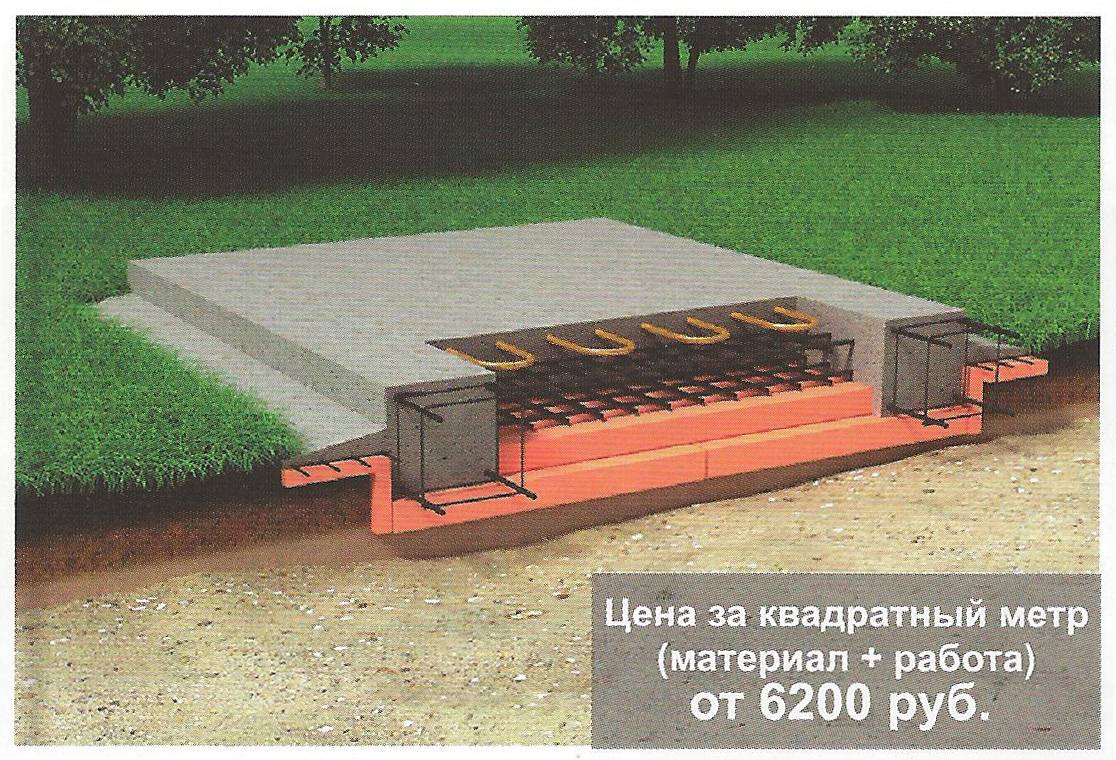

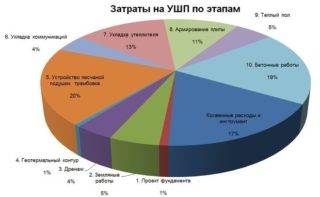

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным

Узнать количество бетона и его стоимость можно, воспользовавшись калькулятором ленточного фундамента

Узнать количество бетона и его стоимость можно, воспользовавшись калькулятором ленточного фундамента.

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

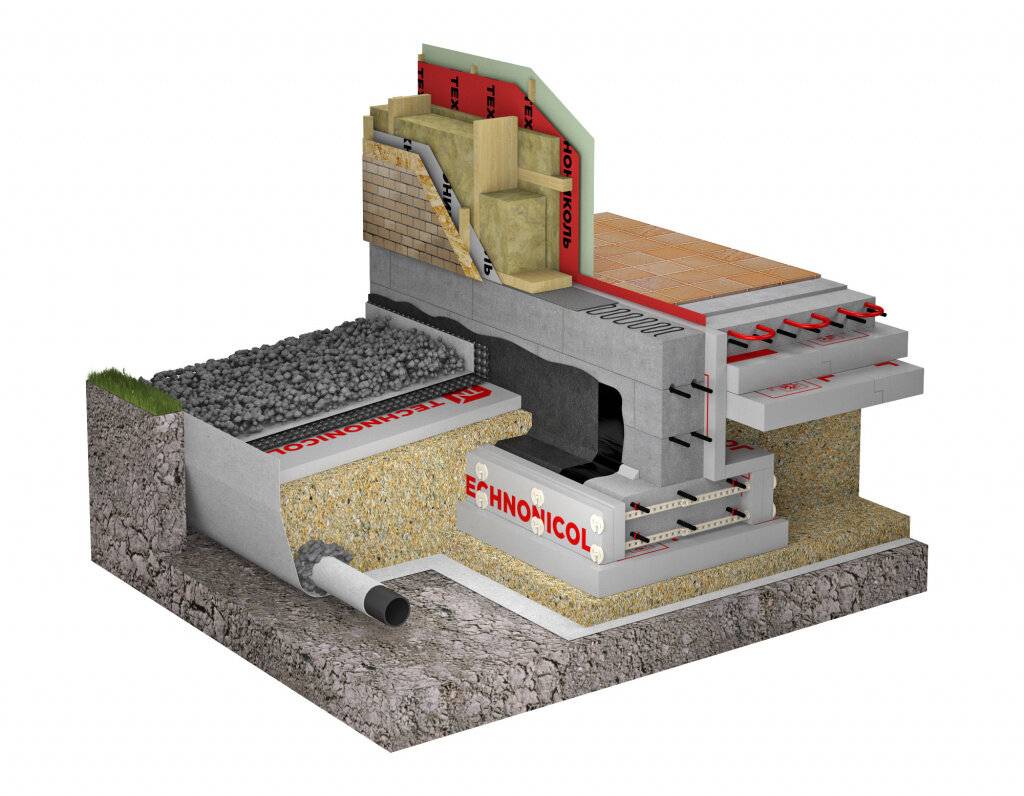

Особенность шведской технологии

Шведская плита (Schwedenplatte) – утепленная разновидность плитного фундамента на песчаной подушке. Ее верхняя поверхность – это теплый пол, обогревающий все здание. Это достигается за счет теплонесущих шлангов заложенных в армированный каркас вместе с другими инженерными коммуникациями. Дополняет эффект надежная теплоизоляция основания плиты. То есть вся энергия расходуется только для нагрева бетона.

Утепленная экструдированным пенополистиролом плита играет важную роль в сохранении тепла внутри зданий. В традиционных вариантах потеря тепла через пол может достигать до 20% от общего объема теплопотерь. Шведская же плита устроена именно таким образом, что сама по себе бережет тепло.

Основные варианты исполнения для различных построек:

• Для больших домов сложной планировки рекомендуется сплошная плита толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – от 1,5 до 4 м).
• Для домов меньшего размера подойдет гладкая монолитная плита 250-300 мм толщиной.
• Для компактных построек (гаражи, бани) – решетчатая плита с размером ячейки порядка 1,5×1,5 м.

Как видно, Schwedenplatte позволяет совершенно легко выполнить фундамент как под простые, так и под сложные архитектурные формы.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Технология изготовления фундамента

Сферы применения плиты

Данная категория базиса под сооружения активно используется при реализации проектов, не имеющих подвала и цокольного этажа. Рассматриваемая технология целесообразна в отношении построек, максимальный размер стороны которых не превышает 15 м. Оптимальные условия:

• регионы с суровым климатом (в этом случае существенно снижаются теплопотери дома);
• участки, характеризующиеся высоким уровнем грунтовых вод;
• в частном домостроительстве с применением водяной технологии теплых полов;
• в процессе возведения панельных, каркасных, щитовых сооружений, в случае использования технологии фахверк;
• при возведении стен в виде кирпичной либо блочной кладки.

В отношении слабых и пучинистых грунтов, не обладающих высокой несущей способностью, более уместны винтовые и буронабивные фундаменты.

Виды плитных фундаментов

В зависимости от глубины залегания, плитные фундаменты делятся на:

• незаглубленные;
• малозаглубленные;
• сильнозаглубленные.

Первый вид используют в том случае, если пучение из-за мороза вообще отсутствует.  В высоту он достигает чуть более 20 см.

Малозаглубленный фундамент конструируется со снятием верхнего слоя почвы. При этом необходимо уплотнение грунтовой поверхности. Под сильнозаглубленный фундамент вырывается котлован. Он экономически невыгоден, поэтому в настоящее отдают предпочтение более дешевым и выгодным решениям.

В зависимости от типа конструкции фундамент может быть:

1. Из монолитных плитх.
2. С использованием плавающей плиты.
3. С решетчатыми составляющими.

Плавающий тип фундамента долговечен, однако экономически нецелесообразен – цена на него велика. Поэтому стоит хорошо подумать, нужно ли производить такие затраты.

Под каркасник лучше всего подойдет монолитный тип. Процесс изготовления такого фундамента описан ниже.

Решетчатая разновидность – это сочетание плитного и ленточного типа. Строителями используется редко.

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Ограничения по применению шведской плиты

УШП можно устроить не на всех грунтах

• Укладывается на ровном участке. Иначе площадку нужно равнять, что потребует дополнительных затрат.
• Существуют ограничения по типу грунтов. Из-за невысокой плотности и несущей способности торфяников, илистых и почвенных слоев на них нельзя возводить УШП.
• Большой расход дорогостоящих материалов и комплектующих.
• Требуется достаточный опыт и знания в этой сфере.
• Ограничение в этажности и материале конструкции стен. Плита рассчитана для домов легкого каркасного и деревянного строительства.
• Сложности в выполнении ремонтов заложенных коммуникаций.

Особенности УШП фундамента

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью

Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.

В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.

Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.

УШП фундамент состоит из слоёв:

• Гравий или щебень крупной фракции;
• Щебень мелкой фракции;
• Песок;
• Гидроизоляционный материал (рубероид или термопластичная плёнка);
• Экструдированный пенополистерол;
• Каркас из арматуры;
• Слой труб;
• Армирующая сетка;
• Слой бетона.

УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.

Плитный фундамент в каркасном строительстве

Использование плитного фундамента становится достаточно универсальным, так его используют практически на любых видах почвы и при строительстве домов разного типа. Под каркасный дом также используется этот вид основания, а реализуется оно в простом технологическом процессе. Это может быть одноэтажный дом, тогда применяется плита с ребрами, для придания большей жесткости конструкции.

Плюсы и минусы

У использования плитного фундамента есть недостатки и преимущества, которые показывают себя как процессе строительства, так и в итогах работы.

Плитный фундамент для каркасного дома и его преимущества:

• Надежность. Плита под каркасный дом с применением правильной технологии выдержит как морозы, так и жаркую погоду. А обустройство дренажной системы спасет конструкцию от влаги.
• Универсальность. Практически на любой почве получится обустроить плитный фундамент для каркасного дома. Работать получится как на рыхлой и влажной поверхности, так и на жесткой, сухой земле.
• Распределение нагрузки. Нагрузка на конструкцию распределяется равномерно, и нет мест, где строение перегрузило бы фундамент и приводило к трещинам на поверхности или на стенах.
• Ровный пол. Если выровнять верхний слой цемента, то не нужно будет заливать пол черновым составом, так как поверхность будет готова к чистовым работам, будь то ламинат, паркет или утеплитель.
• Не ломается из-за движений грунта. Конструкция равномерно принимает движения в грунте и распространяет вибрации по всей площади, тем самым избегая трещин и просадок.

Есть другие преимущества, которые люди находят для себя в этом виде строительства.

Несколько недостатков строительства плитной конструкции:

• Стоимость. Даже для одноэтажного дома стоимость покажет достаточно большие числа, так как в область затрат входит бетон, арматуры, работа техники, пленка, гидроизоляционный слой и некоторые другие предметы.
• Подходит не везде. Если участок находится под наклоном, то обустроить дом на плитном фундаменте не получится, и нужно будет выбирать один из других вариантов конструкции.
• Обустройство подвала. Чтобы обустроить подвал, плиты фундамента нужно будет класть под ним, что обеспечит его дополнительной нагрузкой. В соответствии с этим слой становится толще, а значит, и раствора понадобится больше.
• Сезонное строительство. Монолитная плита с высоким коэффициентом прочности получится, если раствор был залит летом, при температуре примерно 20 градусов. Зимой проводить строительство не получится.

Армирование фундамента УШП своими руками

Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома

Особое внимание необходимо уделить количеству и толщине арматуры:

В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:

Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:

Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:

Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:

Так же связываем все места пересечения арматуры вязальной проволокой.

По мере проделывания вышеперечисленных работ, получается металлический каркас. Вся конструкция должна быть немного приподнята над последним слоем пенополистирола с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил металл от коррозии, вызываемой воздействием внешней влажной среды. Также арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола, этого можно достичь с помощью пластиковых звёздочек, которые создают необходимый зазор.

После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:

Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.
