Как правильно бороться с гидроударами?
Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.
Плавно перекрывать воду – поможет ли?
Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.
Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.
Другой способ – модернизируем систему
Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.
- По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
- В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.
Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие
- Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.
Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.
Видео – Гидроудары
Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.
https://youtube.com/watch?v=eMGA5TNxfW4
Какие последствия гидроудара
Последствия удара поршня об прокладку в цилиндре бывают разные, так если машина стояла, и мотор работал исключительно на холостом ходе, он просто может заглохнуть. Если автомобиль во время гидроударя двигался, последствия будут более серьёзными, поскольку давление на поршень со стороны КШМ будет продолжаться, создавая большие усилия. В данном случае может произойти деформация и разрушение вкладышей, шатунов, колец и коленчатого вала.
Когда происходит обратный ход поршня мелкие обломки деталей, попадая в имеющийся зазор между стенкой цилиндра и поршня, могут пробить стенку или заклинить поршень, после чего двигатель уже восстановлению не подлежит. Это самое тяжёлое последствие от гидроудара двигателя, которое наиболее опасно для дизельных агрегатов, поскольку у них объём камеры сгорания значительно меньше, а степень сжатия гораздо выше.
Когда машина едет с невысокой скоростью и силы инерции на детали КШМ не столь велики, то импульс гидравлического удара не будет резким, что поможет сохранить узлы от разрушения.
Кроме этого последствия гидроудара двигателя сказываются и на других деталях мотора. Существуют случаи, когда сильное давление влияло на деформацию головки цилиндра. Внезапная остановка коленвала при работе силового агрегата приводит к высокому механическому напряжению, которое действует на приводные ремни и цепи, а также на регуляторы их натяжения. По этой причине они могут растянуться или порваться, что потребует их замены.
В таких случаях в последнюю очередь страдает коленчатый вал. Он может деформироваться или сломаться уже вследствие разрушения поршня или шатунной передачи. Разрушение головки шатуна после гидроудара, как правило, не носит следов побежалости и перегрева. Её вид остаётся обычным.
Гидроудар в водопроводе. Как избежать.
Гидроудар в водопроводе. Как избежать.
Сообщение ДенДеныч » 01 май 2016, 21:21
Гидравли?ческий уда?р (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью, вызванный быстрым изменением скорости потока этой жидкости. Может возникать вследствие резкого закрытия или открытия задвижки. В первом случае гидроудар называют положительным, во втором – отрицательным. Особо опасен положительный гидроудар.
Гидравлический удар способен вызывать образование продольных трещин в трубах, что может привести к их расколу, или повреждению других элементов трубопровода. Также гидроудары чрезвычайно опасны и для другого оборудования, такого как теплообменники, насосы и сосуды, работающие под давлением.
Металопластиковая труба, в которой произошёл гидроудар, это хорошо видно по “шышечкам”.
Гидроудар в водопроводе. Как избежать.
Сообщение Евгений-ремонт » 02 май 2016, 10:43
Для борьбы с гидроударом в частном доме применяют гидроаккумулятор, который выглядит внешне вот так:
Принцип действия гидроаккумулятора состоит в накоплении гидравлической энергии с последующим ее задействованием для регулирования системы водоснабжения.
Внутрь гидроаккумулятора поступает вода и, попадая на мембрану, способствует её расширению. В результате чего, газ, которым заполнено внутреннее пространство бака, начинает сжиматься. Давление воздуха на мембрану постепенно увеличивается, после чего, вода «выталкивается» в систему. Затем, давление снижается. Включается насос, который «заправляет» гидроаккумулятор. После достижения давлением заданного уровня, насос автоматически выключается
Гидроудар в водопроводе. Как избежать.
Сообщение Архар » 06 май 2016, 22:58
В квартире против гидроудара можно использовать гораздо более компактные устройства. Типа такого – “устройство против гидроудара S119”, Мощностью 0-16 литров, Диаметр присоединения 1/2
Гидроудар в водопроводе. Как избежать.
Сообщение ДенДеныч » 09 май 2016, 12:23

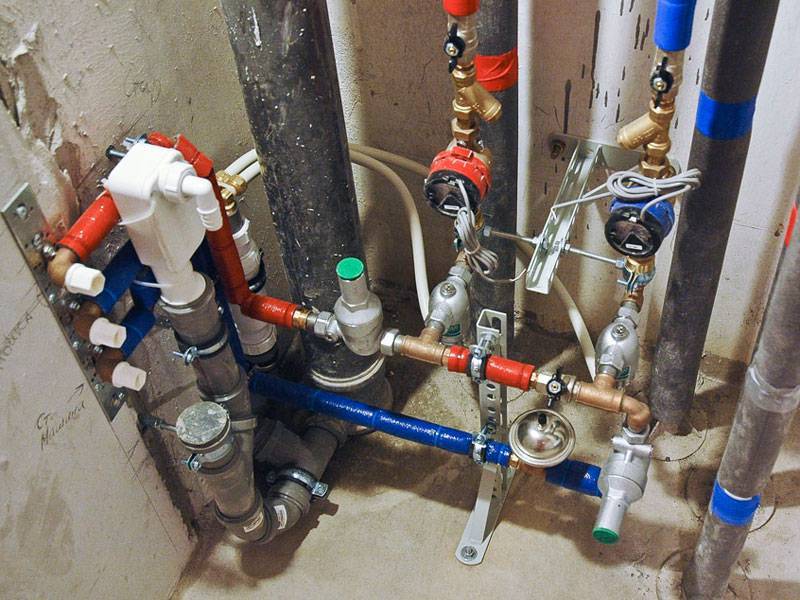

Сегодня вот такое устройство против гидроудара монтировали в систему водопровода. У него вход и выход, не нужен тройник.
Гидроудар в водопроводе. Как избежать.
Сообщение Евгений-ремонт » 11 май 2016, 10:38
Очень популярная картинка, которая наглядно демонстрирует что происходит в трубе при гидроударе. Здесь причиной гидроудара стал резко закрытый кран. В жизни такое бывает достаточно часто, особенно при появлении однорычаговых смесителей.
Гидроудар в водопроводе. Как избежать.
Сообщение ДенДеныч » 13 май 2016, 02:31
Гидроудар в водопроводе. Как избежать.
Сообщение Евгений » 14 май 2016, 12:12
Гидравлический удар в трубопроводах возникает также в следствии образования воздушных пустот, особенно на изгибе трубы.
Гидроудар в водопроводе. Как избежать.
Сообщение ДенДеныч » 16 май 2016, 18:01
Гидравлический удар, вызванный высокой скоростью конденсата
Лучистые и конвективные теплопотери провоцируют конденсацию пара в паропроводах. В начале паропровода конденсат появляется в виде тумана, далее частички увеличиваются до размера капель, часть из них, соприкасаясь со стенками трубопровода, стекают в нижнюю его часть, при этом уже образуется частичное заполнение паропровода конденсатом.
Поскольку жидкость более вязкая, чем пар, трение о стенки трубопровода замедляет поток конденсата, а высокая скорость пара на его поверхности, образует волну. Вначале она появляется в виде ряби, а далее увеличивается до образования гребней.
Воспринимая высокую скорость потока пара, поток конденсата приобретает значительную кинетическую энергию и оказывает разрушительное воздействие на препятствия в виде изменения профиля трубопровода, арматуры или оборудования.
Что такое гидроудар
Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.
Гидроудар в системе водоснабжения
Простыми словами гидроудар-это резкий скачок давления в трубах
Гидравлический удар бывает:
- Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
- Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.
Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.
При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.
Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.
Причины возникновения гидравлического удара
Основными причина , возникновения гидроудара системе водоснабжения:
- Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
- Поломка или отключение циркуляционного насоса, насосной станции.
- Воздушные пробки в системе водопровода.
- Перепады сечения водопроводных труб.
В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.
И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

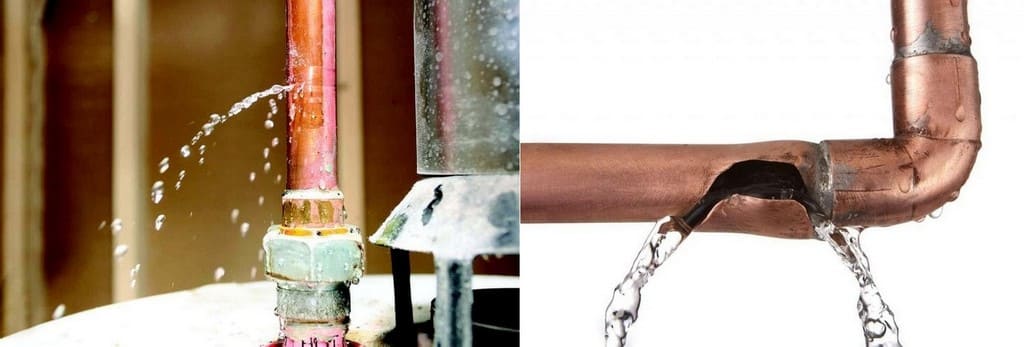

Трещина в трубе-после гидроудара
Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.
И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.
Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы
Последствия гидроудара
Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.
От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.
Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.
Последствия гидроудара- затопило квартиру
В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.
Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
Постоянные гидроудары могут спровоцировать самую опасную аварию – прорыв трубы
Гидроудары наиболее опасны и доставляют большие неприятности в системах теплых полов. По контурам полов двигается горячая жидкость. На объем последствий влияет место, на котором образовалось препятствие. При наличии преграды в начале системы давление увеличится незначительно, если преграда образуется в конце трубопровода, то давление повысится сильнее.
Как правило, гидравлический эффект возникает, если при монтаже системы отопления использованы разнокалиберные изделия. Если посредством переходников контуры не уравнены в диаметре, значит, давление однозначно увеличится.
Из-за чего возникает гидроударное явление.
Если трубопровод полностью либо частично утрачивает проходимость, то внутри возрастает давление.
Неправильная прокладка водопроводов приводит к возникновению внутри нее щелчков и стуков, которые свидетельствуют о гидроударах. Возникают звуки при внезапном прекращении течения жидкости в системе, а затем ее возобновлении.
При нахождении жидкости внутри трубы на препятствие, ее скорость снижается, при этом объем постоянно увеличивается. Не имея выхода для разгрузки, поток создает волну в обратном направлении, которая сталкивается с общим потоком, увеличивает давление порою до максимального показателя 20 атмосфер.
Герметичность трубы не дает выйти жидкости наружу, образующаяся сила удара несет большую опасность в виде разрыва трубопровода.
Для систем отопления и водоснабжения следует применять специальные трубы без швов согласно Гост 3262 – 75, или напорные изделия из металлопластика, выполненные по Гост 18599.
Причинами для возникновения гидроударов считают:
1.неполадки функционирования насоса, обеспечивающего циркуляцию.
2.скопление воздуха внутри системы.
3.перебои в электроснабжении.
4.резкое перекрытие арматуры для затвора.
В автономной системе отопления все чаще устанавливают шаровые краны, которые не имеют плавного хода. Быстрое движение крана имеет отрицательное свойство, потому что становится причиной гидроударов.
Использование винтовых кранов считается более безопасным, потому что устройство обеспечивает плавное раскручивание буксы.
Гидроудар возникает, если запускают систему с невыпущенным воздухом. Вода, попадая в трубу, наталкивается на воздушную пробку, которая придает потоку обратную амортизацию.
Устранить причины возникновения гидроударов может установка защиты систем трубопроводов.
Для этого применяют различные методы.
1.Поэтапное перекрытие трубопроводной системы.
Так как стенки труб упругие, то ударная энергия воздействует не сразу всей мощностью. Трубы компенсируют часть удара за счет деформации конструкции, поэтому нарастание силы удара происходит постепенно.
Поэтому если суммарная сила удара будет одинаковая, то воздействие его будет постоянно снижаться. Плавное или поэтапное включение гарантирует постепенное нарастание давления, что повлечет незначительные повреждения труб.
Внимание! Лучше устанавливать запорную арматуру с большим промежутком времени для перекрытия или подачи воды. 2.Установка автоматических конструкций
2.Установка автоматических конструкций.
Автоматическое управление должно иметь настройку на плавное изменение давления в трубопроводе. Для этого устанавливают насосы, имеющие функцию автоматического изменения количества оборотов, или оборудование, работающее с помощью электронного управления, внутри которого стоят частотные преобразователи.
Внимание! Автоматические устройства позволяют осуществлять контроль за потоком жидкости и ее давлением в системе. Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление
Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости
Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление. Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости.
Можно ли предотвратить удары?
Дабы в будущем не ломать голову над тем, как исправить ситуацию и избавиться от гидравлических ударов, систему водоснабжения следует тщательно спланировать и выполнить заранее. Для проверки ее работоспособности используйте специальное приспособление – прибор, способный сымитировать гидроудар в системе водоснабжения. Благодаря такому прибору можно выявить слабые места контура и исправить ситуация до того, как система будет введена в эксплуатацию.
В качестве заключения
Для водопровода гидравлический удар может стать весьма серьезной проблемой. Поэтому будьте предельно внимательными, занимаясь планировкой системы и монтажом ее элементов. Более того, если из водопровода слышны посторонние шумы, то это является явным «симптомом» наличия проблемы, которую желательно решать немедленно, не затягивая.
Видео – Гидроудар в трубах
Надеемся, сегодняшний материал был полезным для вас. Заранее спасибо за его распространение в соц. сетях, удачи в работе и теплых зим!
Неприятные последствия и методы защиты от гидроудара
Барьер, неожиданно возникающий на пути потока жидкости, формирует давление, которое, теоретически, может расти бесконечно. При этом жесткие элементы системы испытывают сильнейшие нагрузки и постепенно или резко разрушаются.

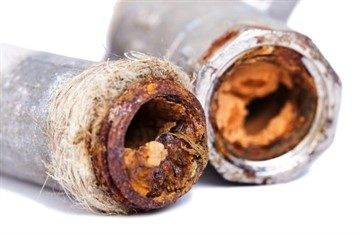

Последствия гидроудара могут быть плачевными, особенно для старых трубопроводов
Аварии, которые вызывает гидроудар в системе отопления, сопровождаются рядом характерных неприятностей:
- разрушением трубопроводов и оборудования тепловых сетей;
- разрывом отопительных приборов;
- ожоговым травматизмом;
- длительным прекращением тепло- и водоснабжения;
- затоплением жилища и порчей имущества.
Наиболее уязвимы для гидравлических ударов длинные трубопроводы, например, теплый пол. Чтобы обезопасить «подпольную» систему, ее оснащают термостатическим клапаном, установку которого нужно доверить хорошим специалистам, иначе появится еще один фактор риска в системе.
Без резких движений
Самый простой способ обезопасить себя от гидроудара – плавное включение и выключение запорной арматуры. Этот нюанс четко прописан в нормативах по эксплуатации объектов централизованного водоснабжения и теплосетей. Правило без каких-либо оговорок можно распространить и на автономные сети.
Суть в том, что плавное включение и отключение растягивают во времени процесс повышения давления. Энергия гидроудара действует не всей своей силой за раз, а распределяется на несколько временных отрезков. При этом, хоть суммарная сила удара и остается прежней, но мощность уменьшается.
Вариант с использованием автоматики
Плавный запуск и остановку инженерной системы можно вполне доверить автоматике. Насосы с автоматической регулировкой оборотов электродвигателя плавно поднимают давление в трубах после запуска, и так же планомерно действуют в обратном порядке. Программное оборудование не просто отслеживает изменение давления, но и совершает автоматическую регулировку напора.
Наилучший эффект дает комплексная модернизация системы, которая поможет предотвратить гидроудар в трубах. Она включает в себя ряд различных мероприятий.
Компенсаторы гидроудара, демпферы, гидроаккумуляторы
Важным элементом в системах отопления и водоснабжения является компенсатор гидроудара (он же демпфер, он же гидроаккумулятор) – устройство, которое выполняет сразу три важных задачи: накапливает (аккумулирует) жидкость; принимает избыток жидкости из системы, тем самым способствует снижению давления в ней; соответственно, способствует гашению гидроудара, если он возникает.
Компенсатор представляет собой герметичный стальной бак с эластичной мембраной и встроенным воздушным клапаном. Объем может быть как совершенно незначительным, так и довольно большим.
Клапан защиты от гидроудара
Для защиты насосной станции, в случае внезапной остановки насоса, например, применяют специальный клапан защиты от гидроудара диафрагменного типа с жестким уплотнителем. Он приводится в действие давлением жидкости и имеет очень полезную функцию быстрого сброса давления. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.
Клапан является надежным предохранителем в системах, находящихся под давлением.
Установка амортизирующего устройства
Установка амортизирующего устройства (трубы из пластика или термостойкого каучука) по направлению циркуляции жидкости, перед термостатом, является эффективным методом защиты. Эластичный материал самопроизвольно гасит энергию гидроудара. Достаточная длина – 20-30 см, для очень длинного трубопровода амортизатор можно увеличить на 10 см.
Шунтирование в домашних условиях
Тот, кто хорошо знаком с конструкцией термостата, может установить в терморегулирующем клапане шунт с просветом 0,4 мм или просто проделать отверстие такого же диаметра. При нормальном режиме работы, подобное нововведение никак не отразится на системе, а вот при перегрузках плавно снизит давление.
Термостат с суперзащитой
Иногда применяют термостат со спецзащитой от гидроудара. Подобные устройства имеют пружинный механизм, установленный между клапаном и термоголовкой. При избыточном давлении пружина срабатывает и не позволяет клапану полностью закрыться, как только мощность гидроудара снижается, клапан плавно закрывается. Устанавливают такой термостат строго по направлению стрелки на корпусе.
Гидроудар в системах водо- и теплоснабжения – явление довольно частое и опасное, но существует немало способов, с помощью которых можно нейтрализовать неприятные последствия этого явления и продлить срок жизни бытовой техники и труб.
Причины возникновения и последствия
Произошедший в отопительной системе гидроудар проявляется в звуке — стуке, щелчках и вибрациях, ощущаемых прикосновением к трубе. Жидкость, находящаяся в контуре, обладает массой, инерцией движения и несжимаема.
Где может возникать гидроудар
При возникновении на пути воды преграды происходит накопление энергии движения, выражающееся в резком повышении давления в замкнутой системе — ударе. Противодействие заставляет ударную волну двигаться в направлении меньшего давления с нарастающей скоростью.
По достижении слабой точки энергия удара высвобождается, разрывая дефектный участок трубы, если для этого хватает мощности волны, или вызывая вибрации трубопровода. Часто повторяющиеся гидроудары через некоторое время приведут к необходимости проведения ремонта.
Причинами скачка давления могут быть:
- попадание воздуха в систему обусловлено неправильным монтажом трубопроводов, удаляются воздушные пробки при заполнении теплового контура через специальные краны;
- быстрое перекрывание потока жидкости вентилем: шаровый кран для этих целей использовать нельзя;
- смена режима циркуляции: пуск или остановка сетевого насоса при нарушениях электроснабжения объекта;
- сужение проходного сечения трубы за счет накипи, наростов иных отложений на коротких участках;
- соединение трубопроводов разных диаметров.
Величина повышения давления зависит от расположения препятствия на магистрали: в начале пути жидкости — удар слабый, с удалением пробки от истока мощность ударной волны нарастает. Последствия импульсного гидравлического воздействия: порча уплотнений на стыках, прокладок между фланцами, запорной арматуры, насоса, отопительного котла. Случается даже разрыв ребра отопительной батареи.
Разрушение отдельных элементов системы приводит к порче имущества при затоплении помещения, если вода горячая с температурой ≥70ºС, то к травмам и ожогам людей. Вторая существенная неприятность — значительные затраты на приведение отопительной системы и обстановки квартиры в исправное состояние.
Избегаем гидроударов – основные правила
Люди, столкнувшиеся с гидроударами и не понаслышке знающие об их губительном воздействии, интересуются: а можно ли всего этого избежать? Вариантов существует сразу несколько, ознакомимся с каждым из них.
- В первую очередь, действуйте аккуратно и мягко. Не закрывайте резко шаровой кран, иначе возникнет удар. Во избежание его появления арматуру закрывайте плавно, спешить при этом не стоит. Удосужьтесь потратить несколько лишних секунд – это не так много по сравнению с предстоящим ремонтом водопровода.
- Для уменьшения данного эффекта можно несколько усовершенствовать систему. Как уже отмечалось, для этого устанавливаются гидроаккумуляторы (их еще называют демпферами), накапливающие воду в случае повышения давления в контуре.
Если удары возникают вследствие прекращения работы насоса, то можете поставить специальный клапан для защиты. Такие устройства срабатывают исключительно при ударе и снижают нарастающее давление в магистрали. Этот клапан крайне надежен. Он устанавливается рядом с насосом.
Автоматика – еще один возможный вариант решения проблемы. Благодаря специальным блокам управления активизация и остановка системы будут предельно плавными. Насос при необходимости будет увеличивать или уменьшать давление, из-за чего риск гидравлического удара практически сводится к нулю.
Наконец, если гидроудары возникают по причине неправильного планирования всей системы, то единственный выход – полностью ее переделать.
Обратите внимание! Если не устранить проблемы сразу же после появления ударов, то систему в любом случае рано или поздно переделывать все же придется. Ведь если ситуация все время повторяется, то все элементы – в том числе трубы – вскоре выйдут из строя
После этого ремонт будет стоить намного больше.
Причины гидроударов
На долю гидроударов приходится около 60% всех аварий на трубопроводах, произошедших при их непосредственном участии. Большая часть из них приходится на изношенные старые трубы, у которых всегда найдется слабое место.
Чем длиннее труба, тем сильнее гидроудар. Это следует из его природы: в протяженном трубопроводе воды умещается больше, вес ее способен вызвать более серьезный перепад давления. Поэтому, чем дальше находится перекрываемый вентиль, тем ощутимее гидроудар в трубопроводе. В этом отношении наиболее уязвимы трубопроводы водяных теплых полов, протяженность которых велика.
При монтаже водяных теплых полов используются трубопроводы большой длины
Чтобы избавить теплые полы от повреждений вследствие гидравлических ударов, термостатические клапаны, управляющие их работой, должны быть правильно установлены. Перекрытие циркуляции должно выполняться на входе трубопровода в пол. В этом случае после закрытия клапана вода, хоть и продолжает движение по инерции, но всего лишь создает за клапаном разрежение, не опасное для трубопровода. Практикуется одновременное перекрытие выхода трубопровода еще одним клапаном.
В былые времена при засилье винтовых вентилей гидроудары возникали значительно реже. Закрытие запорной арматуры нельзя было выполнить мгновенно, для этого требовался не один оборот рукоятки. С точки зрения безопасной эксплуатации это правильно.
Появление шаровых кранов привело к возможности выполнить ту же операцию значительно быстрее. Легкость движения рукоятки и достижение поставленной цели ее поворотом всего на 90 градусов вызывает соблазн поупражняться в скорости закрытия вентиля, что делать нельзя категорически. В результате резкая остановка потока жидкости испытывает трубопроводную систему на прочность.
Но вентиль не обязательно резко закрыть, чтобы получить гидроудар. Если из системы отопления плохо вытеснен воздух, то при взаимодействии воды с ним открытии крана приводит к аналогичному явлению. Вода трудно поддается сжатию, в отличие от воздуха. Последний при резком столкновении с находящейся под давлением жидкостью выполняет роль своеобразного амортизатора, упругого препятствия на ее пути.
Появлению гидравлических ударов способствует наличие в системе «разнокалиберных» труб. Если трубопроводы различного диаметра не «приведены к общему знаменателю» с помощью соответствующих переходников, скачки давления в процессе их эксплуатации неизбежны.
Другие причины гидроудара в водопроводе
Нужно отметить, что гидроудары могут происходить не только в системе водопровода. Системы отопления, паропроводы и любые трубопроводы с движением жидкости могут подвергаться гидроударам.
Помимо резкого перекрытия потока воды в трубопроводе, причинами гидроудара со скачком давления могут стать:
- Включение насосов системы;
- Использование труб различного диаметра;
- Образование воздушных пробок.
Последнее особенно хорошо слышно когда в многоквартирном доме включают отопление на зиму. Звук такой, как будто по радиаторам отопления бьют маленьким молоточком.
Важно отметить, что помимо положительного гидроудара (закрытие заслонки, включение насоса), может быть отрицательный гидроудар — резкое снижение давления при быстром открывании заслонки или отключении насоса
Что ожидать от гидроударов
Последствия гидроударов в системе отопления очень сложно спрогнозировать. Система отопления служит для поддержания тепла в доме, ее поломка приведет к дискомфортным условиям. При гидроударе жидкость может выливаться наружу, в частности в квартиру, что может привести к порче мебели и напольных покрытий. Сама система отопления и ее комплектующие при гидроударе подлежат замене, этот процесс достаточно трудоемкий и требует финансовых вложений.
Чтобы предотвратить сбой в работе системы отопления, следует выбирать правильные комплектующие для труб, стоит использовать нужные краны для перекрывания жидкости, которые позволяют плавно остановить поток, что не будет вызывать возможности нагнетания давления в системе. Существует так же ряд профилактических работ и проведение модернизации оборудования.
Устройство защиты от гидроударов
Примеры
Наиболее простым примером возникновения гидравлического удара является пример трубопровода с постоянным напором и установившимся движением жидкости, в котором была резко перекрыта задвижка или закрыт клапан. В скважинных системах водоснабжения гидроудар, как правило, возникает, когда ближайший к насосу обратный клапан расположен выше статического уровня воды более чем на 9 метров или имеет утечку, в то время как расположенный выше следующий обратный клапан держит давление.
В обоих случаях в стояке возникает частичное разрежение. При следующем пуске насоса вода, протекающая с очень большой скоростью, заполняет вакуум и соударяется в трубопроводе с закрытым обратным клапаном и столбом жидкости над ним, вызывая скачок давления и гидравлический удар. Такой гидравлический удар способен вызвать образование трещин в трубах, разрушить трубные соединения и повредить насос и/или электродвигатель.
Гидроудар может возникать в системах объёмного гидропривода, в которых используется золотниковый гидрораспределитель. В момент перекрытия золотником одного из каналов, по которым нагнетается жидкость, этот канал на короткое время оказывается перекрытым, что влечёт за собой возникновение явлений, описанных выше.
Во время шторма на море волны, ударяющие в стену набережной, вызывают всплески высотой, в десятки раз больше высоты волн на море.
Как предотвратить гидроудар
Для того, чтобы избежать или уменьшить скачки давления в системе, существует ряд определённых мер, помогающих защитить трубопроводную сеть в целом, либо на определённом участке.
Плавное закрытие запорной арматуры
Такое происходит в результате того, что период перекрытия крана очень краток по времени. В результате неизбежно возникновение резкого перепада давления в этом месте. Для того, чтобы избежать проблемы на данном этапе, нужно увеличить продолжительность перекрытия потока жидкости. Благодаря такому действию увеличение давления в данном месте будет происходить плавно без резкого скачка.
Использование автоматических средств в системе
Автоматические устройства встроенные в сеть призваны плавно «гасить» возрастающее давление. Из подобных средств можно отметить насосное оборудование, способное изменять число оборотов в автоматическом режиме, либо конструкции, оснащённые преобразователями частоты.
