Классификация
В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.
Светодиоды XLamp делятся на следующие подгруппы:
- ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
- MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
- XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
- XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
- XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
- XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
- XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
- XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
- XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
- XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.
Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:
Сверхъяркие светодиоды High-Brightness делятся на следующие группы:
- Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
- P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
- P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
- SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
- P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.
Внешний вид светодиодов High-Brightness показан на рисунке ниже:
Эффективность (светоотдача)
Отношение светового потока к потребляемой мощности (Лм/Вт)
Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
- лампочка накаливания: 8-12 лм/Вт;
- люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
- современные светодиоды: 120-140 Лм/Вт
- газоразрядные лампы (ДРЛ): 50-60 Лм/Вт
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
- -2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
- -4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
- -6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Размеры светодиода
Мощность светодиодов.
- малой мощности: до 0,5 Вт (20-60 мА);
- средней мощности:0,5-3Вт (100-700 мА);
- большой мощности: более 3-х ватт (1000м А и более).
Угол свечения как правило 120-140 градусов, в индикаторных 15-45 градусов.
Деградация (ресурс) светодиодов
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители. Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет.
Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

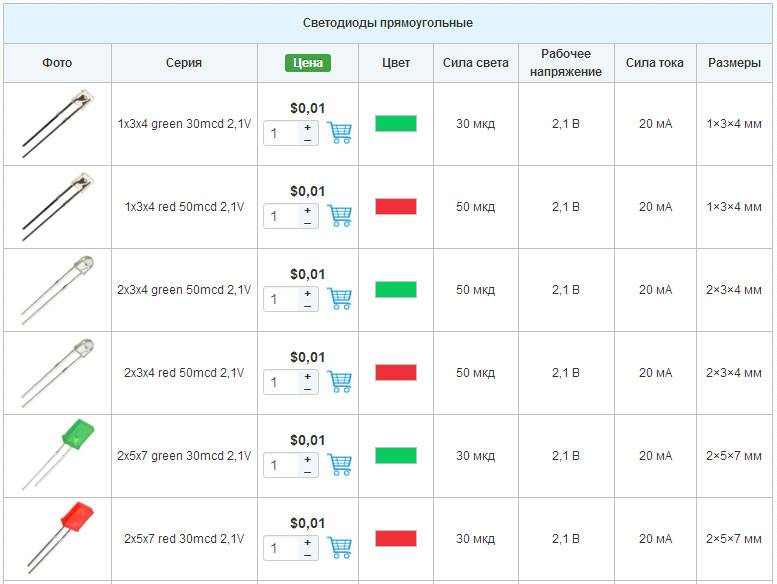

Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).
Типовая классификация
К типам светодиодов можно отнести:
- одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
- пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;
- тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.
Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.
Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.
SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.
К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.
Мощные светодиоды на основе COB-матриц
У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.
В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:
- номинальная мощность, Вт;
- размер чипа, мм;
- номинальный рабочий ток кристалла или матрицы;
- срок службы, связанный со стандартами L 70, L80 и др.
Маломощные светодиоды
По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).
Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:
- светодиоды в корпусах SMD обычные и сверхъяркие;
- диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
- в корпусах типа «пиранья» – для монтажа в отверстия.
Маломощные светодиоды в разных корпусах.
На картинке светодиоды сверху вниз:
- В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
- В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
- В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.
Технические характеристики светодиодной ленты
При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.
Рабочее напряжение
Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.
Вид диодов и число светодиодов на 1 метр
Зависимость мощности от видов светодиодов и количества на метре
| Вид светодиода | Размер (мм) | Количество диодов в метре (шт.) | Мощность светодиода (Вт) | Мощность 1 м (Вт) |
| SMD 3528 | 3,5 х 2,8 | 30 | 0,08 | 2,4 |
| 60 | 4,8 | |||
| 120 | 9,6 | |||
| SMD 5050 | 5 х 5 | 30 | 0,24 | 7,2 |
| 60 | 14,4 | |||
| 120 | 28,8 | |||
| SMD 3014 | 3х1,4 | 60 | 0,1 | 6 |
| 120 | 12 | |||
| 240 | 24 |
Цвет свечения
Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.
Полотно White-MIX идеально для подсветки предметов интерьера. Чипы с различной температурой света дают возможность делать переходы от холодного до теплого свечения. Лента White-D-MIX производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным, дневным и теплым светом управляются отдельно.
Ленты SPI (динамичные) в быту используются редко. Для них выпускаются контроллеры «Бегущий огонь», позволяющие создавать различные динамические эффекты цвета. Подобные изделия выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D экраны для показа видеоэффектов.
Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.
Цвет основы
Основание любой светодиодной полосы покрыто клеем
Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера
Существует несколько видов основы:
- прозрачная;
- белая;
- серая;
- коричневая;
- черная.
Класс защищенности
Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.
IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.
Параметры резки
Линии разреза (значки ножниц) указаны на всей полосе. На полотне из SMD 3528 расстояние между ними 5 см, из SMD 5050 – 10 см.
На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).
С этим читают
- Параметры и характеристики светодиода 2835 smd led
- Проверка светодиодной ленты на работоспособность. поиск причин неисправности
- Расчет резистора для светодиода: как подобрать токоограничивающий элемент
- Расчет сопротивления резистора для светодиодов: онлайн-калькулятор
- Определение полярности светодиода
- Виды, характеристики и особенности светодиодных лент
- Сопротивление резистора
- Как пользоваться мультиметром правильно
- Правильный выбор трансформатора тока по госту
- Расчет сопротивления параллельного соединения резисторов
Маркировки LED-диодов
На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.
Светодиоды SMD
Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки. Также и их подключение не представляет никаких сложностей.
Многоцветная светодиодная лента
Светодиоды DIP LED
Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.
Filament светодиоды
Филаментные модели представляют из себя стеклянную полоску с наклеенными поверх нее светодиодами. С двух концов полоски металлизируются.
Через них подается питание. Если здесь применить различные кристаллы, то можно добиться достаточно высокого CRI.
Люминофор наносится сверху. При этом вся конструкция помещена в стеклянную колбу, как в обычной лампочке.
Однако для всей этой конструкции, как и в любом ярком светодиоде требуется охлаждение.
Для этого здесь применяют газ — гелий. Именно благодаря ему, происходит отвод тепла на внешние стенки колбы филаментной лампочки.
По простому можно сказать, что филаментная лампочка – это КОБ светодиод, который поместили в газовую среду. Достоинства филаментных моделей:
можно легко изготавливать привычные нам всем модели лампочек классического вида (груша, свеча, шарик). При этом начинка у них будет модернизированная.
одинаковое светораспределение как и у ламп накаливания
Именно поэтому их применяют как альтернативная замена обычным лампочкам в светильниках и люстрах.
Однако свечение такой лампы все же сопровождается высоким нагревом. Вследствие чего, наблюдается постепенная деградация диодов, и как итог – их непродолжительный срок службы.
Таблица сравнения филаментных моделей и других видов ламп и источников света:
Конструкция и виды линейных светильников
Конструктивно линейный светильник представляет собой относительно узкую планку, равномерно светящуюся по всей длине. При этом угол рассеивания светового потока зависит от конструкции, типа источника света, отражателей и может колебаться от 100 до 180 градусов. Классическим примером линейного источника света, который ты наверняка видел в общественных заведениях, является обычная люминесцентная лампа (ЛДС).
Линейная лампа советских времен, которая широко используется даже сейчас
По способу монтажа все существующие на сегодня светодиодные линейные осветители можно разбить на три класса:
встраиваемые. Приборы этого типа встраиваются в интерьер (обычно в потолок или стены), снаружи остается только светоизлучающее стекло и иногда декоративный бортик. Прибор практически не занимает полезный объем помещения, поскольку внешне явно не выступает и не портит интерьер. Но в некоторых случаях, к примеру, в бетонное перекрытие осветитель встроить не получится;
Конструкция встраиваемого линейного светильника и пример его использования
накладные. К дизайну этой конструкции предъявляются более жесткие требования, поскольку накладной светильник виден полностью: он крепится к поверхности стен или потолка. Достоинства накладного линейного светильника – простота монтажа и возможность установки на любую ровную поверхность, включая капитальную стену;
Конструкция и пример использования накладного линейного светильника
подвесные. Этот тип осветителей крепится на подвесах той или иной длины. Благодаря такой конструкции подвесные приборы не только позволяют организовать качественное освещение, в том числе и локальное, но и служат оригинальным предметом интерьера и украшением дома;
Конструкция подвесного линейного светильника и примеры его использования
Независимо от конструкции и способа монтажа в качестве источника света в полупроводниковых светильниках используются сверхъяркие светодиоды, собранные в линейку. Количество диодов и линеек в одном светильнике может быть любым и зависит от размеров осветителя, его мощности, назначения и типа применяемых светодиодов.
Основное преимущество светодиодной конструкции – высокая энергоэффективность (в 8-10 раз экономичнее ламп накаливания) и длительный срок службы, который может достигать 20 000 ч и более. Кроме того, при использовании соответствующей схемы управления светодиодные осветители можно диммировать – плавно изменять их яркость.
К преимуществам светодиодов стоит отнести также возможность изготовления приборов с разной цветовой температурой и даже различным цветом свечения. Существуют даже многокристальные приборы, цвет свечения которых может изменять сам пользователь.
Основными недостатками полупроводниковых приборов являются их высокая стоимость и необходимость использования специальных блоков питания или драйверов, которые могут встраиваться в сам светильник либо продаются отдельно.
Светодиодный линейный светильник и его конструкция
Линейная светодиодная лампа
Входные параметры

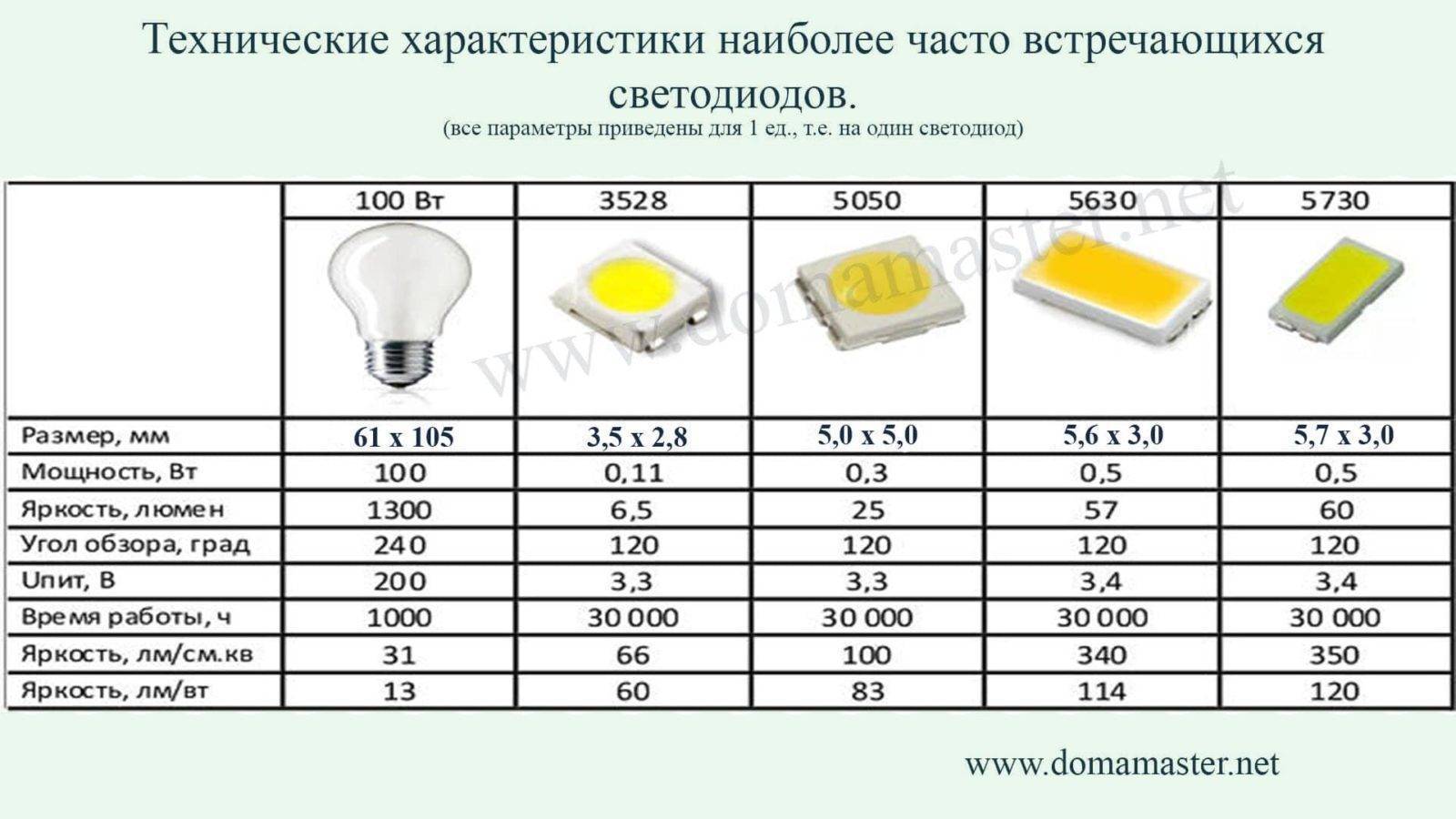

Технические характеристики светодиодов, которые оказывают влияние на его работу, условно называют входными. Речь идёт о прямом (обратном) токе и напряжении и их графической зависимости.
Прямой ток
Техническим параметром №1 любого светодиода является ток, протекающий в прямом направлении через p-n-переход. Номинальный (рабочий) ток – это ток, при котором производитель гарантирует заявленную яркость в течение всего срока эксплуатации. Также указывается максимальный ток, превышение которого ведёт к электрическому пробою. Для некоторых модификаций номинальный прямой ток теоретически равен максимальному. В таких случаях рекомендуется эксплуатировать светодиод на 90-95% от номинального значения. Величина рабочего тока во многом зависит от размера кристалла и режима работы. Например, ток органического светодиода, используемого для формирования OLED матриц, не превышает нескольких микроампер. И, наоборот, кристалл мощностью 1 вт потребляет около 0,35 А.
Падение напряжения
Под этим параметром принято понимать прямое падение напряжения при протекании через p-n‑переход номинального тока. Его значение зависит от химического состава полупроводника (цвета свечения). Наименьшим прямым напряжением обладают инфракрасные диоды (около 1,9В), а наибольшим ультрафиолетовые (от 3,1 до 4,4В). Зачастую в паспорте указывают диапазон возможных значений.
Обратное напряжение
Под максимальным обратным напряжением понимают напряжение обратной полярности, прикладываемое к p-n-переходу, при превышении которого происходит электрический пробой и, как следствие, выход из строя полупроводникового прибора. Для превалирующей части светодиодов его значение составляет 5В. Среди излучающих диодов ИК-диапазона немало приборов с допустимым обратным напряжением 1 или 2 вольта.
Мощность рассеивания
Мощность, рассеиваемая корпусом, определяется как произведение максимального тока и прямого напряжения и указывает на наибольшее количество энергии, которую способен эффективно рассеивать светодиод в течение длительного времени. При превышении паспортного значения в кристалле полупроводника возникает электрический или тепловой пробой.
ВАХ
Вольтамперная характеристика светодиода представляет собой графическую зависимость прямого тока от прикладываемого прямого напряжения. С помощью этого технического параметра можно легко узнать падение напряжения на светодиоде при задании тока определённой величины без проведения лабораторных исследований. ВАХ помогает произвести теоретические расчёты будущей электрической цепи.
Особенности конструкции
Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.
Распространённая модель SMD 5050 имеет следующие особенности конструкции:
- Форм-фактор 5х5х1.6 миллиметров.
- Материал корпуса — термостойкий пластик.
- Форма корпуса — квадратная.
- На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
- Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
- С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
- Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
- У предыдущая версии SMD 3528 материалы изготовления те же.
- Имеет следующие отличия:
- Форм-фактор 3.5х2.8х1.4 миллиметров.
- Вывод для одного диода.
Что такое COB-светодиод
С тех пор, как появились SMD-светодиоды, инженерная мысль не стояла на месте. Разработчики многих производителей решали задачи уменьшения размеров осветительной аппаратуры, увеличения светоотдачи, упрощения и удешевления технологии монтажа, сборки и т.д. Сейчас трудно установить, кому первому пришла в голову идея не заключать каждый p-n переход в отдельный корпус, покрытый люминофором, а поместить несколько арсенид-галлиевых кристаллов в одну оболочку. Но первый образец такой продукции появился на рынке в 2003 году от фирмы Citizen Electronics.
Идея оказалась прорывной. Помимо решения упомянутых задач, появилась возможность сконцентрировать излучающие элементы на относительно малой площади и получить меньшее рассеяние света. Такая технология получила наименование COB – chip-on-board, «чип на плате». Возможно, более верным переводом была бы фраза «элемент на плате» или «кристалл на плате».
COB-сборки различной формы.
Долгое время выпуск матриц, изготовленных по такому принципу, сдерживала сложность наклейки светодиодов на подложку. Толщина клея должна быть строго выверена: уменьшение слоя ведет к снижению прочности крепления, увеличение – к снижению эффективности отведения тепла. В 2009 году эта проблема была решена и COB-технология начала свое триумфальное шествие по миру светотехники.
Модуль, произведенный по такому принципу, содержит матрицу из светодиодов без корпусов, размещенных на основании. За счет отсутствия оболочек удалось повысить плотность размещения излучающих элементов и увеличить яркость, снимаемую с единицы поверхности. В некоторых случаях светодиоды заливают прозрачным компаундом для прочности. Верхняя часть оболочки покрыта люминофором.
Подложка для сборки COB-матрицы.
Печатная плата производится по обычной технологии, состоит из токопроводящих дорожек, расположенных на диэлектрической основе. Снизу приклеивается пластина из металла с высокой теплопроводностью, и изделие получает законченный вид.
Важно! В большинстве случаев штатного радиатора недостаточно для обеспечения нормальной рабочей температуры светодиодов. Необходимо использовать дополнительный внешний теплоотвод
| Электрическая мощность, Вт | Количество элементов, шт | Световой поток, лм |
| 10 | 9 | 450-550 |
| 30 | 30 | 1800-2200 |
| 50 | 50 | 2550-2750 |
| 100 | 100 | 4500-5500 |
Фактически параметры могут отличаться в небольших пределах из-за дополнительных условий.
Подделки CREE
Успех компании CREE спровоцировал появление на рынке большого количества подделок ее продукции. Технические характеристики таких копий заметно уступают оригиналу:
- Соотношение световой поток/мощность (Лм/Вт) ниже.
- Кристалл сильнее нагревается.
- Кристалл быстрее деградирует из-за повышенного нагрева.
Все это приводит к тому, что количество часов наработки снижается на порядок (15-20 тыс. часов против оригинальных 50-100 тыс.).
На фото ниже представлены для сравнения оригинальный CREE XM-L и подделка от получившей довольно большую «известность» в деле подделывания светодиодов CREE китайской компании Latticebright.
Визуально сразу можно обратить внимание на то, что размер кристалла подделки меньше оригинального. Также у оригинального токопроводящие дорожки утоплены внутрь монтажной платы, поэтому не так заметны
На фото выше: слева расположен оригинальный CREE XP-E, справа – подделка. У оригинала можно заметить внутри линзы выемки, которых нет у копии. Опять же, размер кристалла у CREE больше.
На ролике ниже демонстрируется разбор фары с поддельным светодиодом XM-L2 и последующее визуальное сравнение с оригиналом – заметна разница в размерах корпуса и кристалла:
На фото ниже наглядно представлены световые пятна оригинального (справа) и поддельного светодиодов:
