Правильное изготовление лестниц на металлическом каркасе: 2 вида

Подготовка материала и инструмента

Для обустройства понадобятся:

• профильная труба в необходимом количестве;
• сварочный аппарат и электроды;
• болгарка и специальные круги;
• уголок металлический;
• основа для ступеней (проступь), она делается из камня, дерева, пластика;
• молоток;
• перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

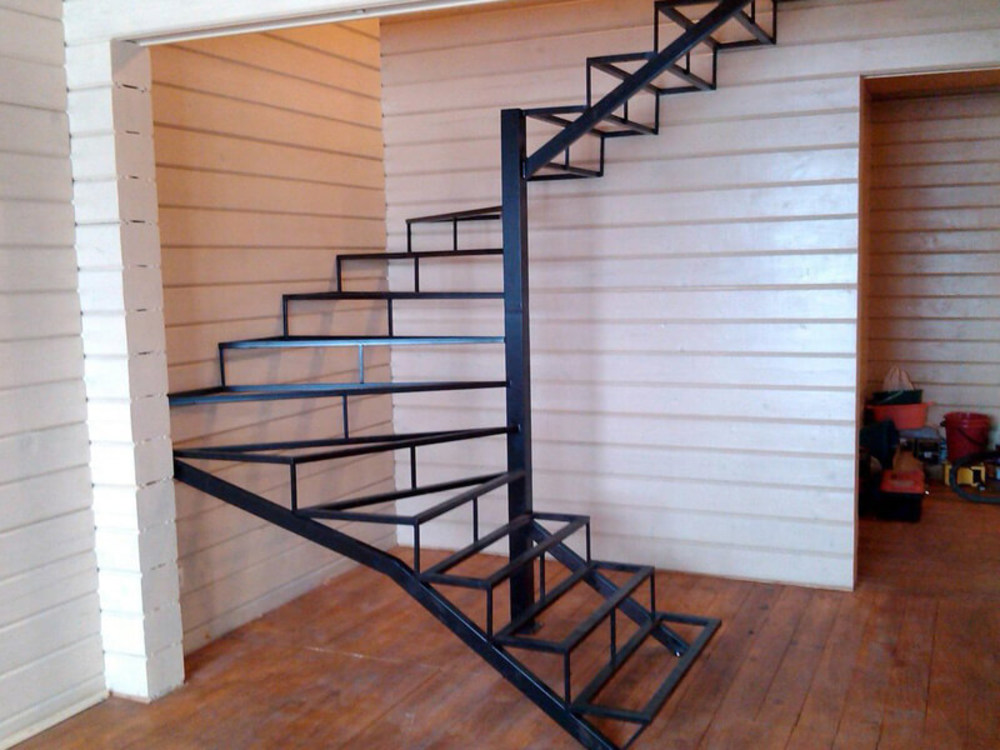

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

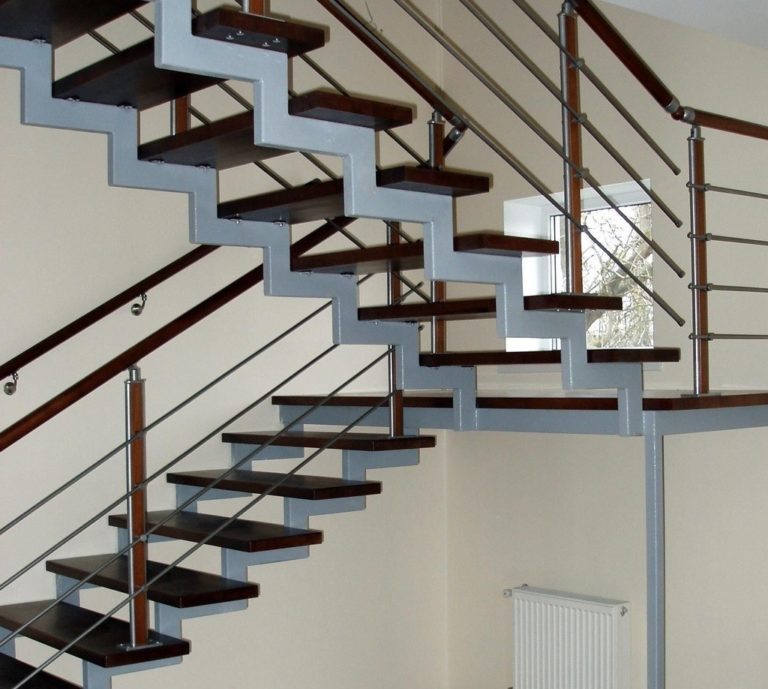

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Ламинат

Используя ламинат, в качестве отделочного материала, также понадобятся специальные уголки и планки, которые будут крепиться к ступеням и каркасу. Уголками материал будет монтироваться к длинной стороне проступи, а планки используют для торцевой части. К металлическому каркасу уголки и планки просто крепятся клеем, однако, если уже установлены деревянные ступени – необходимо использовать саморезы с утопающими головками.

Обшивка лестницы ламинатом

Обшивая ступени ламинатом, для проступи нужно будет взять цельную планку, а вот приступая к отделке подступенков, материал необходимо будет порезать по размерам, используя лобзик. Вместо торцевых планок, можно использовать обыкновенный плинтус, а уголки могут быть металлическими, так материал будет держаться намного дольше и надежнее.

На стадии проектирования лестничной конструкции, необходимо заранее продумать и рассчитать тип ограждение, размера и все дополнительные детали, а также предварительно рассмотреть варианты отделки лестницы.

Отделочные работы

Работа будет производиться с помощью следующих инструментов :

• шуроповёрта и саморезов;
• молотка с резиновой головкой, предназначенного для возможной фиксации;
• инструментов для резьбы по дереву;
• тесанка;
• строительного уровня;
• линейки и карандаша по дереву;

Подготовка деталей

• Первый этап — замер всех элементов лестничной конструкции, которые планируется обшивать. Делать это нужно внимательно, исключая возможность образования щелей или слишком плотного крепления. Это может привести к деформациям и трещинам.
• После этого проведённые замеры переносят на древесину.
• По выполненной разметке производят нарезку деталей.
• Если ступени имеют разную форму, то стоит произвести на них нумерацию, чтобы не перепутать в процессе сборки.
• При обработке деталей стоит немного скруглить углы, расположенные на лицевой стороне. Это обеспечит более комфортную эксплуатацию, снизив риск возможной порчи дерева и повысив безопасность.
• После подготовки ступеней переходят к обработке перил и балясин, если конструкция предполагает их обшивку. При выпиливании перил сначала определяются с длиной, после этого корректируют ширину и форму.

Профессионалы рекомендуют замерять каждую ступень для обшивки. Даже если они кажутся одинаковыми. Это позволит исключить ошибки и последующую неправильную установку.

Этапы работ

Крепление ступеней

Для начала необходимо определиться с дизайном лестницы и вариантом, которым будет производиться обшивка каркаса. В соответствии с требованиями, необходимо выбрать тип древесины для обшивки. После производят подготовку деталей обшивки. Массив дерева подгоняют под размер каркаса. Если работы простые, не имеющие особых декоративных изысков, то можно обойтись ручной пилой по дереву и крупным напильником. Проступи следует крепить таким образом, чтобы они имели небольшой выступ впереди до одного сантиметра. Это не только придаст симпатичный вид, но и позволит сделать максимально безопасное крепление. Закрепляют их сверху вниз

После установки необходимо проверить каждую на прочность, а также насколько ровно они закреплены строительным уровнем

При установке подступенков важно соблюдать следующее требование: они должны максимально плотно упираться в металлический каркас. Закрепляют их так же, начиная сверху, и после крепления проверяют на прочность и ровность

При условии, что проводится полная обшивка каркаса, следующим этапом будет выбор балюстрады

Они не только выполняют защитную и опорную функцию, но и являются важным декоративным элементом лестничной конструкции. Баллюстрады устанавливаются с шагом в 15-20 сантиметров. При наличии в доме детей этот шаг стоит сократить до 9-10 сантиметров. Далее производим крепление подготовленных деталей из древесины. Делают это при помощи саморезов. Необходимо просверлить отверстия в каркасе в тех местах, где будет производиться крепление обшивки. Используя саморезы, облицовку из древесины прикрепляют к металлическому каркасу. Вкручивать саморез в древесину необходимо с углублением шляпки на 5 мм. Крепление балясин осуществляют к проступям с помощью саморезов. Далее на них укладывают перила.

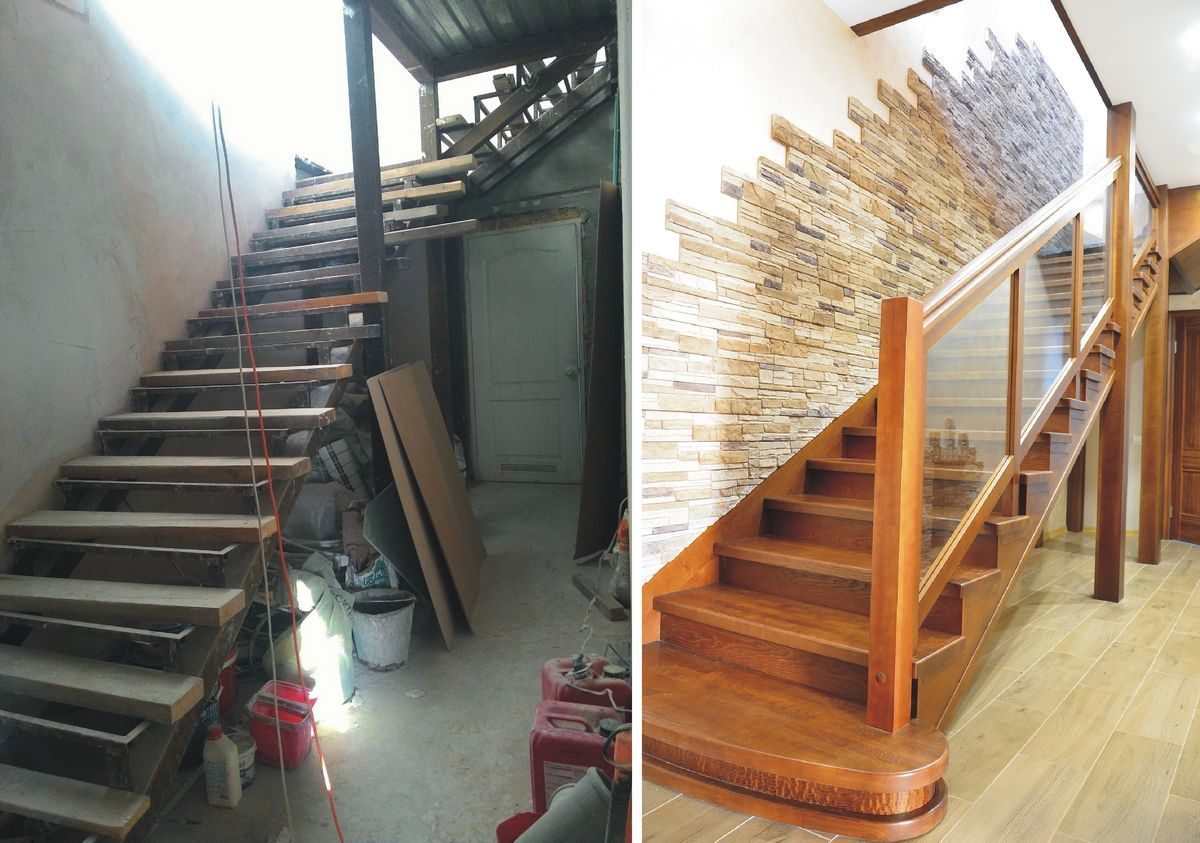

Обшивка металлической лестницы

Можно также обшить металлический каркас. Это делают при помощи гипсокартона, шурупов и деревянных панелей. Начинают работу с обшивки боковой поверхности деревянными панелями. Их размеры подбираются заранее. Крепление производят шуроповертом на саморезы к балясинам. Нижнюю маршевую часть лестницы обшивают гипсокартоном. Закрепляют его на боковых и нижних частях ступеней.

Отделывать металлический каркас совсем не обязательно, если он имеет внешне привлекательный вид. Но такой вариант отделки сможет скрыть имеющиеся недостатки.

Покрытие деревянных элементов отделки лаком или краской — завершающий этап. Можно также прокрасить металлические части, оставшиеся на виду.

Формы и материалы, на что обратить внимание при покупке

Металл — материал, хорошо поддающийся обработке. Поэтому изготовление каркасов различных форм не является большой проблемой при производстве каркасных систем.

На металлокаркасе могут быть прямые и поворотные маршевые, винтовые, комбинированные лестничные конструкции. Материал, сложность крепления и конфигурация ступеней влияет на стоимость лестничной конструкции. Например, цена на лестницы на металлическом каркасе с забежными ступенями из дуба будет отличаться от стоимости традиционных прямых маршевых устройств.

Открытые металлоконструкции разнообразием отделки не отличаются: их красят или шлифуют. Они характеризуются невысокой стоимостью.

Для обшивки ступеней в закрытых системах используют:

• дерево;
• натуральный камень;
• линолеум;
• плитку;
• ковролин.

Это интересно: Резиновая плитка: локти и коленки будут в порядке

Пошаговое руководство

Итак, теперь можем приступать непосредственно к делу. Необходимые материалы:

• профильная труба 6*8 см;
• профильная труба 2,5*2,5 см (можно заменить на 3*3 см);
• крепежные элементы для ступенек;
• доска толщиной 3 см для проступей (можно брать сосну, но предпочтительней дуб, бук, ясень или клен).

Необходимые инструменты:

• сварочный аппарат;
• болгарка и круги для резки и шлифовки;
• электродрель;
• шуруповерт и различные сверла для металла и древесины;
• лобзик;
• струбцины.

Работать желательно на просторной, ровной площадке для правильного изготовления деталей при резке и сварке.

Инструкция по изготовлению пошагово:

Для соблюдения идеально точных параметров конструкции предварительно рабочую площадку можно разметить – нарисовать квадраты или прямоугольники, по которым будут выкладываться элементы лестницы.
Целую профильную трубу нужно разметить согласно чертежу, далее при помощи болкарки разрезать на составные элементы под углом 45 градусов. Разметку можно наносить карандашом и линейкой. Для обозначения угла можно использовать специальные шаблоны

Важно предварительно хорошо зафиксировать профиль, чтобы в процессе резки он не сдвинулся. Срез должен получиться максимально ровным и аккуратным.
Делали нужно совместить вместе, чтобы образовался угол 90 градусов

При наличии зазора одну из деталей можно незначительно подкорректировать.
Торцы деталей нужно зашлифовать болгаркой.
Когда все детали будут вырезаны, их нужно разложить на столе согласно разметке, зафиксировать струбцинами. Но это только предварительная фиксация – финальную можно проводить только после проверки всех элементов на перпендикулярность.
Далее необходимо сделать небольшую фиксацию элементов при помощи прихваток – сварных точек. Когда одна сторона будет готова, конструкцию нужно аккуратно перевернуть и точно так же пройтись прихваточными точками по другой стороне.
После этого всю конструкцию можно соединить сваркой окончательно.
Далее нежно еще раз проверить ровность элементом. Если все хорошо – можно делать финальное скрепление сплошным сварочным швом. Двигаться нужно от краев к середине. При скреплении одного элемента конструкцию нужно переворачивать и сразу же соединять этот элемент с другой стороны, чтобы не было деформаций.
Далее полученный каркас нужно зачистить и обработать шлифмашинкой. В результате должна получится гладкая, ровная поверхность.
Когда две части каркаса будут готовы (если вы делаете лестницу с двойным косоуром), их нужно приложить друг к другу и сверить на идентичность. Два элемента должны полностью совпадать.
Далее косоуры нужно обезжирить и покрыть краской для металлических поверхностей.

Благодаря геометрической форме профиля при изготовлении лестницы практически не останется отходов.

Крепить каркас можно по-разному. Чаще всего косоуры фиксируют к полу и межэтажным перекрытиям. Если же конструкция должна стоять у стены, то используют анкеры и дюбеля. Но такое крепление возможно только для прочных, надежных стен, а не внутренних стен с легкой обшивкой.

Для придания жесткости ступеням, а также скрепления косоуров между собой, после их установки приваривают перемычки из профиля 2,5*2,5 см. После окончания изготовления каркаса можно крепить ступени. Для этого сверлятся отверстия на верхней грани каркаса и в проступях. После этого переходят к завещающей части – установке ограждений.

Отделка лестницы.

Отделать котовую лестницу можно по-разному. К примеру, металлическую часть каркаса можно покрасить, выбрав нейтральный или контрастирующий со всем интерьером цвет. Также металлическую часть можно вовсе сделать закрытой, зашив все гипсокартоном.

Надеемся, наши фото с чертежами и расчетами помогли вам сориентироваться, как своими руками сделать лестницу из профильной трубы на второй этаж. Напомним, что это мероприятие требует навыков, наличия рабочего места и инструмента, потому для новичков задача может быть довольно сложной.

В этом видео вы можете увидеть процесс изготовления лестницы из профиля:

Как выбрать древесину

Что касается пиломатериалов, то здесь наиболее важна, как характеристика, влагостойкость. Ее уровень определяет эксплуатационные качества материала. Излишний уровень влажности понижает и общую прочность облицовки. Поэтому перед выполнением текущих работ по монтажу специалисты советуют древесину просушить до уровня, соответствующего нормативу. Следует помнить, что влажность свежесрубленного дерева превышает тридцать пять процентов. А чтоб начать облицовку, данный показатель следует довести до двенадцати и ниже.

Так выглядят сорта древесины

Также следует внимательным образом выбирать сорта. Сегодня востребованы в отделке такие разновидности, как дуб с буком, вишня с ясенем, красное и ореховое дерево, иные варианты (см. фото).

Дуб – это долговременность, мощная цветовая гамма. Данная древесина имеет свойство: потемнеть через определенное время, что придает более насыщенные цвета, благородство внешнему виду.

Ясень славится той же эффектностью, как дуб. Данный облицовочный материал имеет ярковыраженную структуру, оптимальные оттенки серого.

Бук славится своей элегантностью, утонченностью. Этот стройматериал обладает однородностью фактуры, долговечен и практичен. Отлично подходит для имитации красной древесины.

Реально брать для отделочных мероприятий и более экзотичные сорта: к примеру, венге, мербау, тиковое дерево. Оптимальные цветовые гаммы: лимонная, фиолетовая, черная с коричневым, темно-красная – удовлетворит фантазию любого профессионала-дизайнера.

Для отделок ступеней хорошо применять и хвойные: сосну, ель, пихту. Они имеют неплохие характеристики в эксплуатации. К тому же, их проще обрабатывать, а цена стройматериалов менее, чем у лиственных.

Плюсы и минусы лестницы из металла

Лестница на второй этаж в частном доме на металлическом каркасе обладает следующим рядом преимуществ:

• Большой запас прочности.
• Вариативность в дизайнерском оформлении.
• Инертность по отношению к другим материалам.
• Возможность комплектации объёмными и тяжёлыми ступенями и перилами.
• Меньшее поглощение пространства, формирование лёгкости и воздушности в стиле оформления – по сравнению с аналогами из дерева, камня, бетона.
• Сохранение эксплуатационных характеристик на протяжении всего срока службы.
• Высокая стойкость к агрессивным факторам окружающей среды при правильной обработке поверхности.
• Возможность применения любых доступных технологий монтажа – сборка на болты, сварка, бетонирование в поверхности.
• Широкий выбор используемого металлопроката для создания каркаса – трубы, швеллер, уголки и проч.
• Сочетание различных стилей декора.

Несмотря на огромный список достоинств, железная лестница имеет несколько недостатков:

1. Сложная обработка материала – требуется специфический опыт и навыки.
2. При неправильном конструировании переустройство потребует значительных сил и вложений.
3. Необходимость проведения сварочных работ.

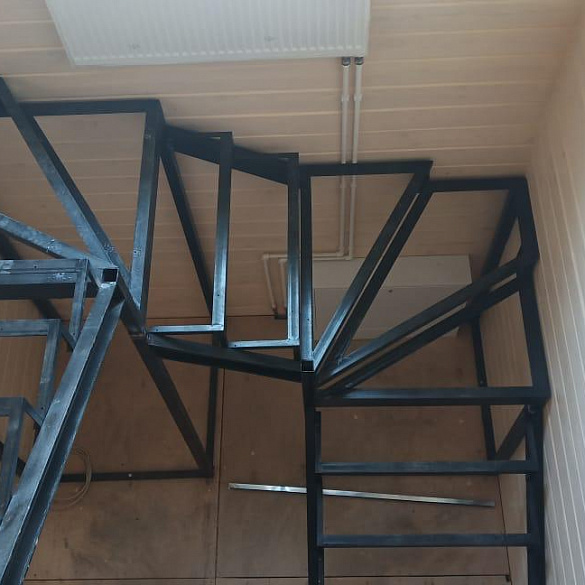

Каркас металлической лестницы на 2-ой этаж Источник zonaremonta-ufa.ru Однако при изначально грамотном подходе и продуманности всех стадий недостатки с лёгкостью нивелируются, а затраченные средства, труд и время целиком оправдываются в долгосрочной перспективе эксплуатации изделия.

Этапы создания лестницы в каркасный дом

При изготовлении конструкции вначале собирается каркас, который обшивается osb или фанерой. Процесс установки можно разбить на два этапа, при этом на этапе внутренней отделки можно пользоваться готовой конструкцией, не боясь повреждений. Только по окончании внутренней отделки помещения лестничная поверхность покрывается финишными материалами в соответствии с интерьерным решением дома.

Лестница в каркасном доме

Количество и сложность этапов построения лестничных сооружений зависит от их типа. Однопролетный каркасный вариант требует минимум времени, объема пиломатериалов на ее создание. Строительство двухпролетной модели повторяет в миниатюре технологию создания каркасного дома и включает основные этапы:

1. создание математической модели с уточнением параметров лестничного пролета, количества и формы ступеней.
2. устройство поворотной площадки;
3. установка тетивы для каждого лестничного пролета;
4. монтаж черновых ступеней;
5. финишное покрытие.

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

• Конструкцию следует обезжирить.
• При помощи преобразователя обработать ржавчину.
• Загрунтовать все.
