Изготовление пресса своими руками всех основных видов

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида
, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат
, в случае, если он используется при изготовлении пресса.

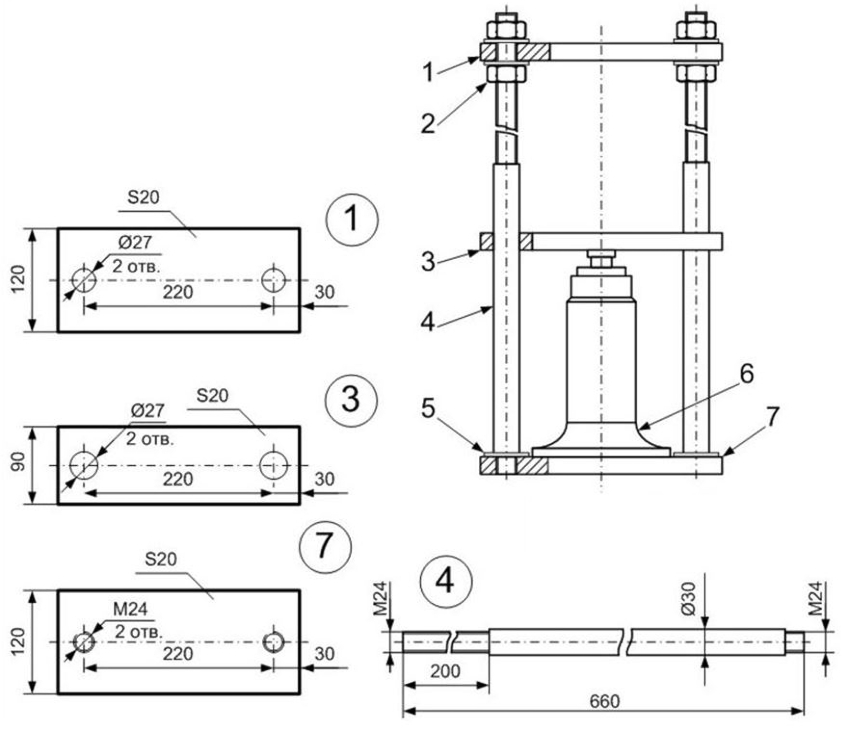

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

домкрат закреплен сверху станины и давит книзу;
домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом – вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

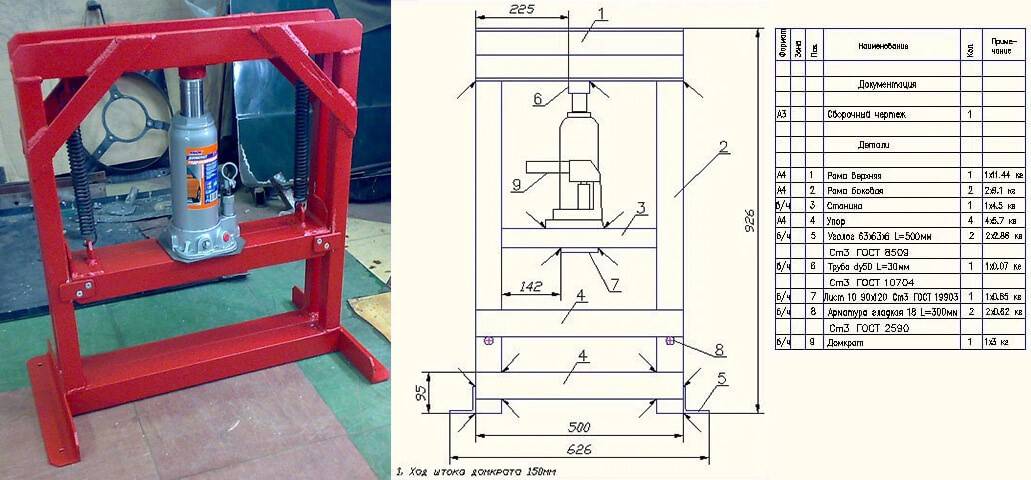

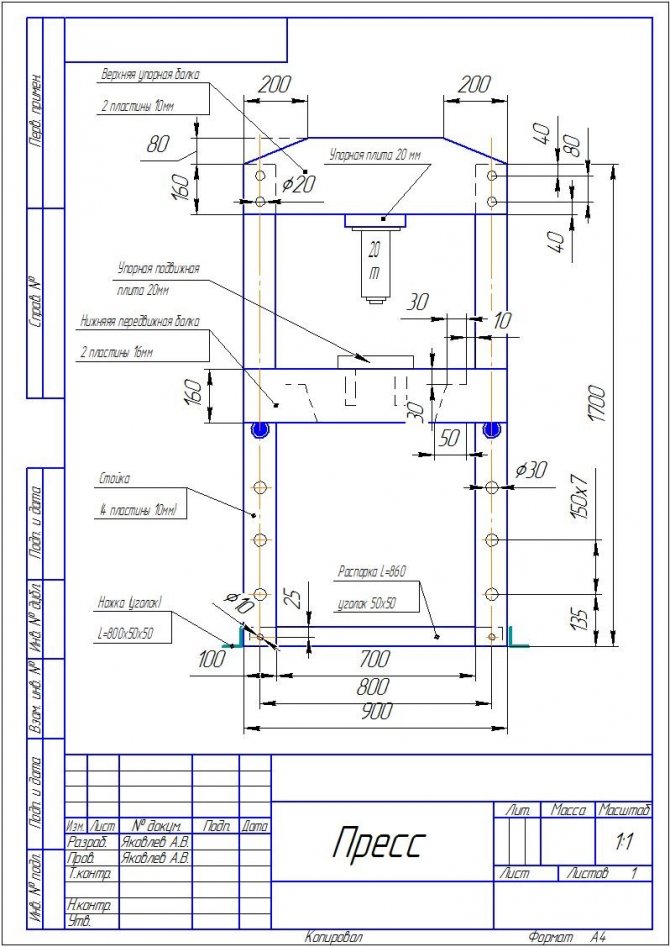

Проектирование чертежа пресса

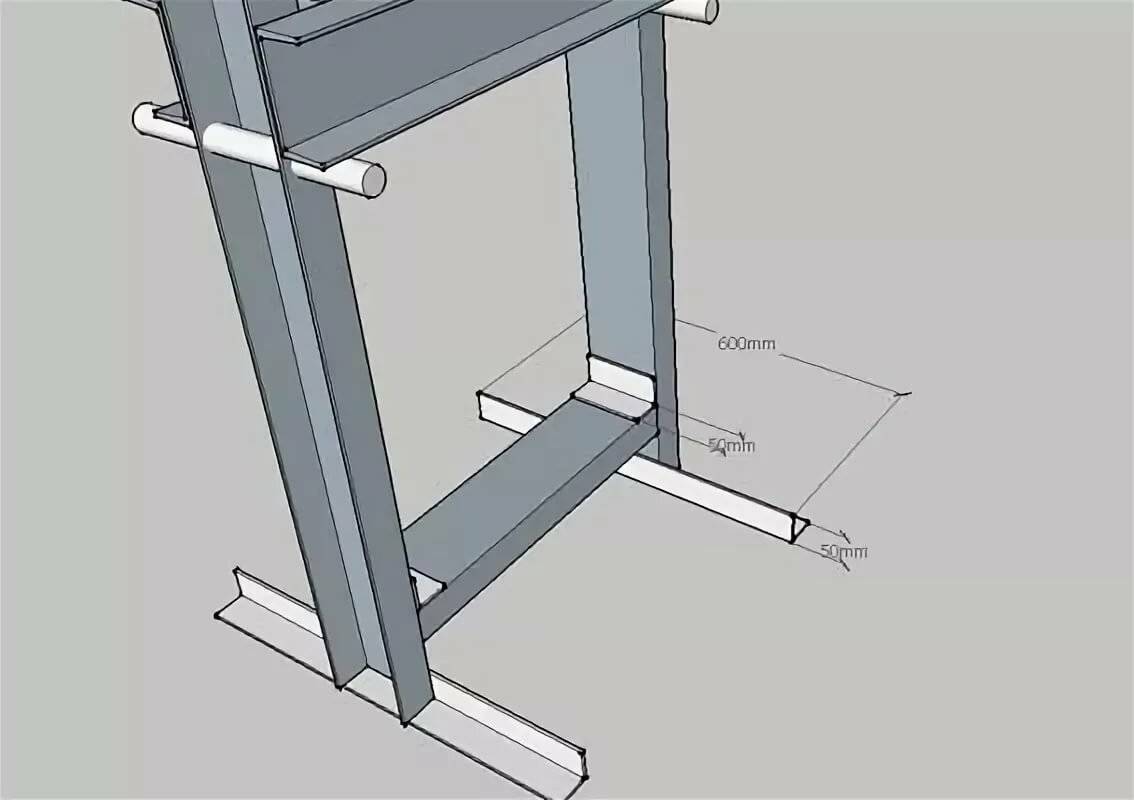

Затем проектируют станину – раму, где внутри домкрат будет давить на изделия. Рама обязана быть прочной и подразумевать усилие, которое развивает домкрат, с запасом, потому что приводимый в работу пресс начнет давить одновременно вверх и вниз
, пытаясь разорвать станину. Основание рамы обязано обеспечивать достаточную стойкость пресса и, лучше всего, быть в форме платформы. Ширина проема станины будет зависеть от габаритов, предназначенных для прессовки материалов, но она обязана быть не меньше, нежели сумма ширин находящихся элементов оборудования пресса.

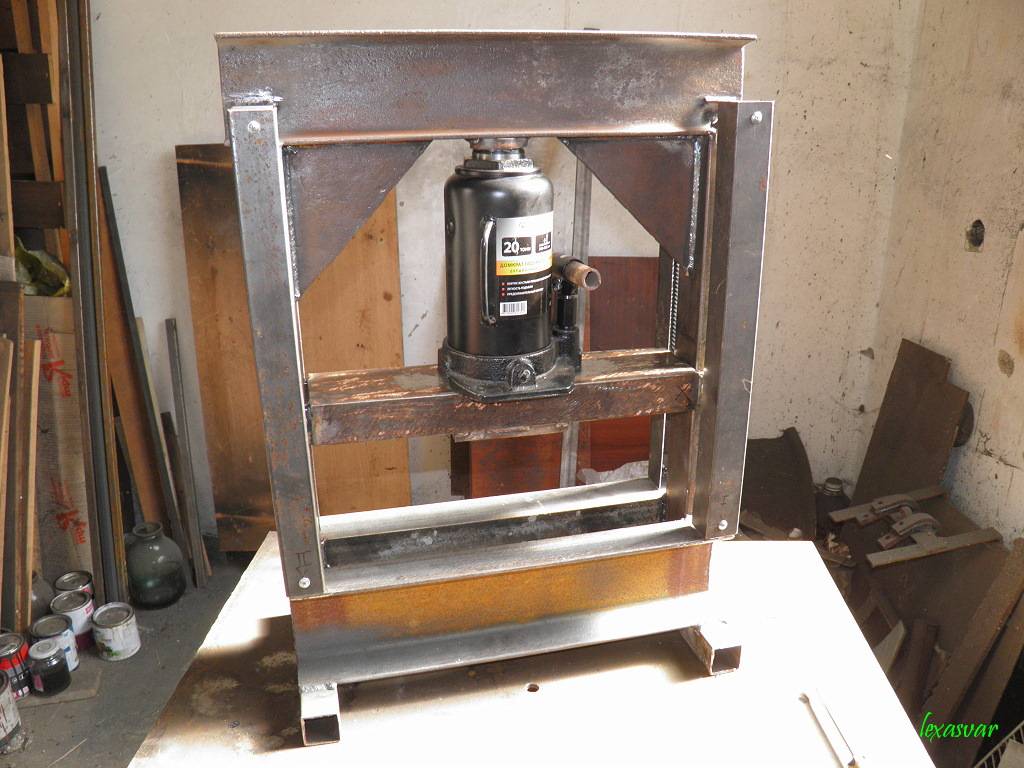

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз
, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй – к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

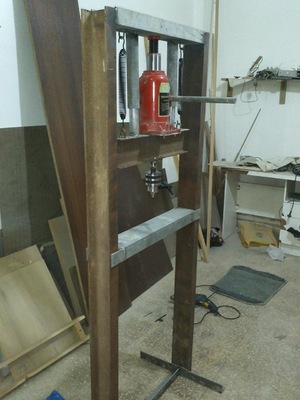

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия
с дистанцией по высоте меньше перемещения штока домкрата;
сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

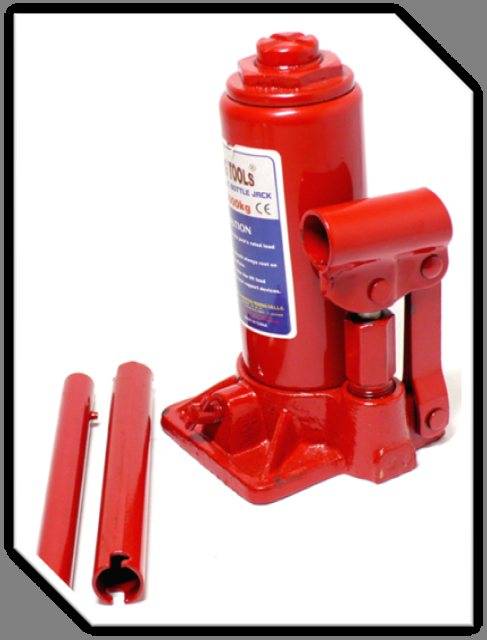

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

Каково назначение и функции пресса в повседневной жизни и его разновидности

Подобные устройства имеют очень широкую область применения. Это может быть не только выдавливание различных деталей, но и устройство для мотоблока, собирающее сено и укладывающее его ровными рулонами. Возможно требуется изготовление каких-либо прочных бетонных изделий, а быть может скопилось много опилок, из которых может получиться неплохое топливо.

Рассмотрим основные работы, которые может выполнять пресс в повседневной жизни. Это оборудование можно разделить на несколько видов. Устройство одних типов схоже, другие же имеют принципиальные конструктивные различия.

Простейший настольный пресс

Пресс для выдавливания деталей из какого-либо основания или оболочки

Подобное оборудование очень кстати придется в гаражных условиях. Приобретать его обычному автомобилисту не выгодно, т.к. стоимость довольно высока, а работы им выполняются редко. А вот изготовить своими руками пресс в гараж при минимальных затратах, вполне приемлемо.

Можно использовать подобный пресс для сайлентблоков или подшипников, т.е. для тех деталей, монтаж и демонтаж которых не поддается ручной работе. Потратив немного времени можно сконструировать и собрать устройство, стоимость которого в магазине может превышать 50000руб.

Деревянный пресс для изготовления топливных брикетов

Устройство для уплотнения различных материалов до состояния плотных брикетов

Такое устройство поможет пустить в дело старые газеты, из которых получится неплохое топливо для печи. Пресс для макулатуры поможет сэкономить на приобретении угля или дров. К тому же исчезает необходимость утилизации ненужной корреспонденции, которой у многих скопилось огромное количество.

Примерно по тому же принципу можно изготовить и пресс для опилок. Прекрасное топливо, которое будет получаться при его использовании неплохо зарекомендовало себя не только в печном отоплении, но и даже на отдыхе. Долгое горение, сильный жар и отсутствие дыма – эти преимущества и помогли завоевать популярность сделанным при помощи пресса топливным брикетам. Шашлык, барбекю или жаркий костер с минимальным пламенем – что еще нужно для хорошего отдыха?

А это схематическое его изображение

Есть еще вариант вместо опилок спрессовать угольную крошку. В таком случае это будет топливо, которое горит очень долго и выделяет огромное количество тепла. А такого крошева в угольных сараях домов, которые им отапливаются, обычно очень много. Так почему бы и его не пустить в дело?

Пресс для утилизации пластика и картона

Наверняка многие видели картонные коробки, которые плотно сжаты в тугую стопку. Это тоже работа пресса. Ведь намного удобнее вывозить такой материал, когда он компактно упакован. Пресс для картона – один из наиболее простых в изготовлении своими руками. Примерно по тому же принципу можно утилизировать и другие твердые материалы. К примеру, при помощи пресса пластиковые бутылки превращаются в аккуратные пласты, удобные для транспортировки.

Механический пресс для картона – весьма удобное приспособление

Но все же наибольшую помощь прессовальные установки приносят в сельском хозяйстве.

Механизированный помощник на уборке урожая

Для сбора оставшейся на поле соломы, после сбора урожая, или кормового сена оптимально использование самодельного пресса подборщика. К тому же это будет не только облегчение труда. Из соломы будут скатываться аккуратные плотные рулоны, которые удобно и перевозить, и хранить.

В чертежах пресса для сена своими руками размеры указывать обязательно – это поможет в итоге правильно всё собрать. Хотя есть варианты очень простых агрегатов, но об этом ниже.

Простейший деревянный пресс для сена – минимум материала и времени на изготовление

Ну а для начала, перед тем, как приступить к собственноручному изготовлению подобного агрегата, важно разобраться с конструкциями различных его видов, понять их отличия и определиться с необходимым материалом

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку. Посредством этой трубочки сок будет стекать из поддона в приемник

Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.

Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.

Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением. Они будут вместо ножек придавать агрегату устойчивость

В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.

Силовой элемент конструкции

Поршень

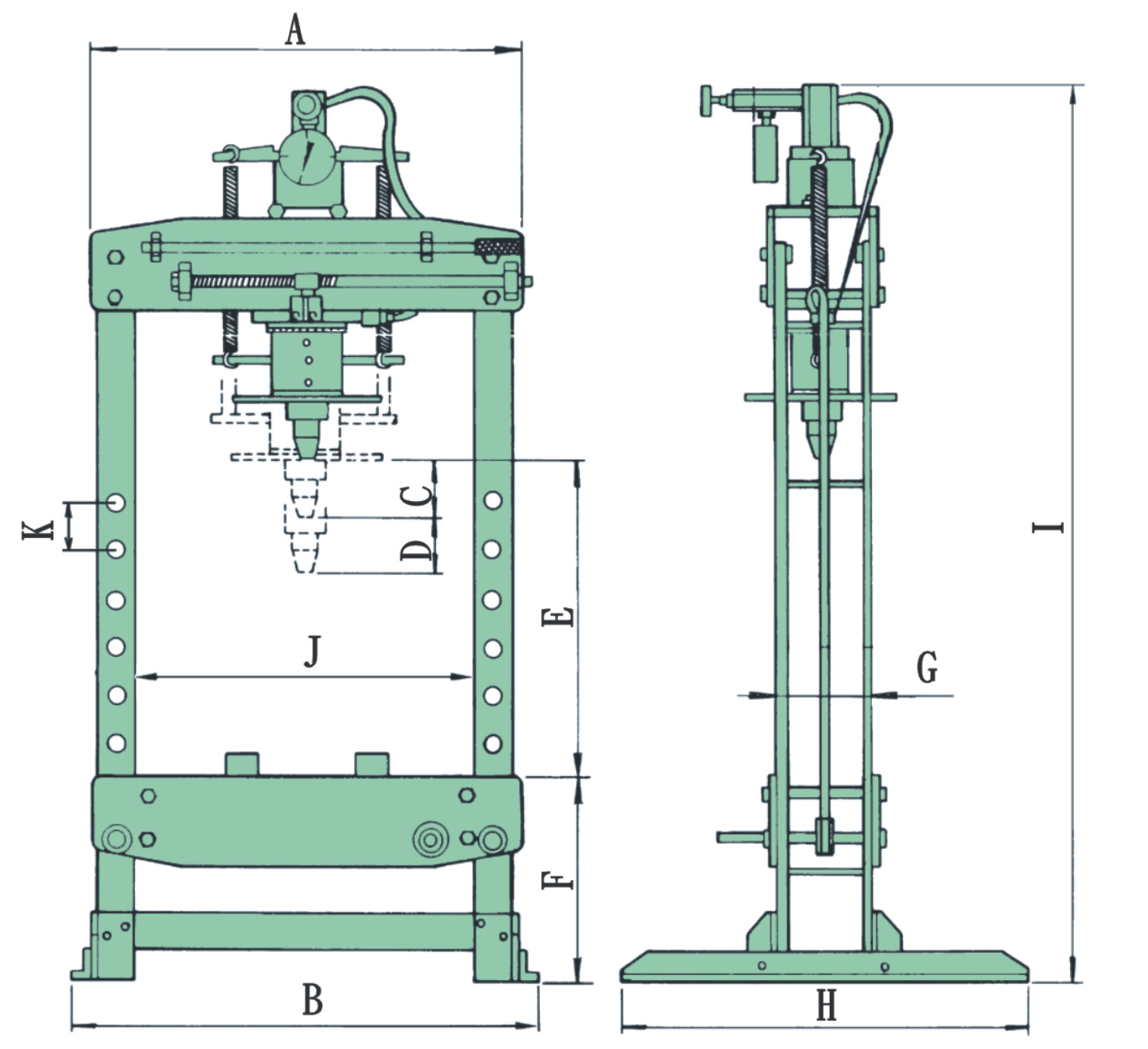

Гидравлический пресс для СТО

На станциях технического обслуживания автомобилей можно провести отдельные ремонтные работы только с помощью гидравлического пресса. К задачам автомобильного пресса относятся:

установка и демонтаж подшипников, вкладышей, шайб, других деталей, которые необходимо впрессовывать;
работы, связанные со штамповкой и калибровкой;
кузовные и ремонтные работы, где требуется изменение конфигурации металлической детали. Производства выравнивания, правки или изгиба, то есть придания требуемой формы.

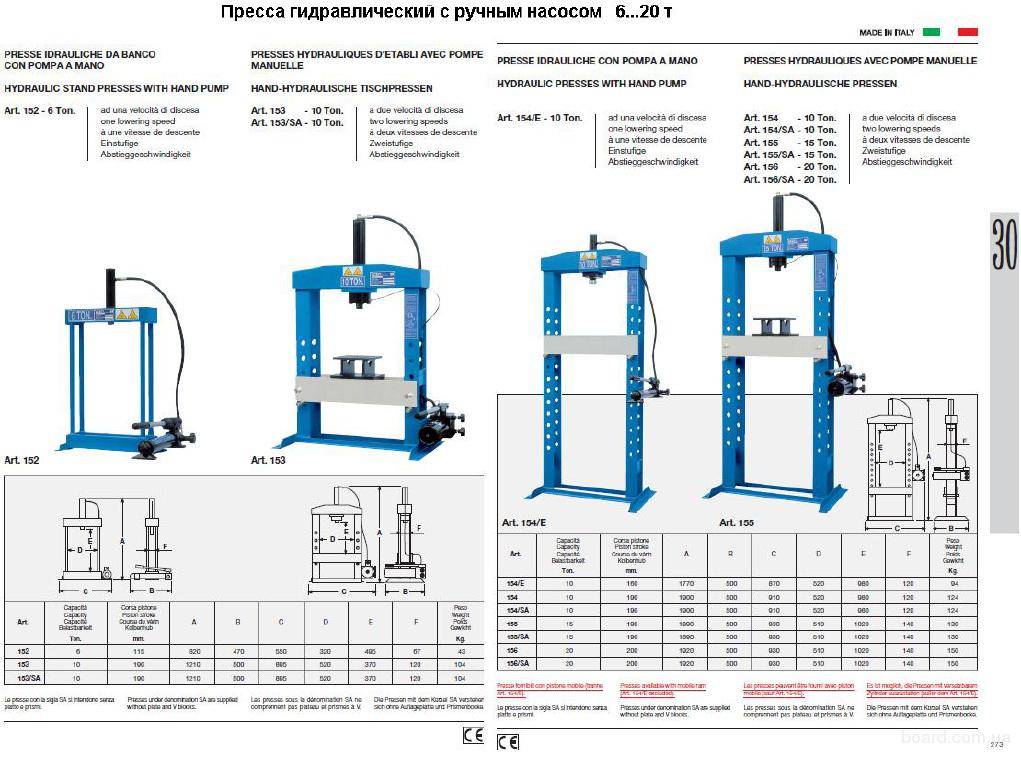

Гидравлический пресс для автосервиса

В большинстве случаев пресс для СТО имеет ручное управление или автоматический привод. Такие агрегаты имеют следующую компоновку:

движение рабочего поршня происходит сверху вниз;
создание требуемого давления в рабочем цилиндре осуществляется ручным приводом или с помощью подключенного компрессора. Второй способ существенно увеличивает скорость работы всего агрегата;
функционально это многопозиционные прессы. Имеется возможность дополнительной установки различных насадок. Это существенно расширяет количество выполняемых операций.

К основным техническим характеристикам относят допустимое максимальное усилие (оно обычно изменяется в пределах от пяти до двадцати тонн) и величину хода поршня. Первый параметр позволяет определить возможности пресса по работе с какими по толщине деталями можно работать. Второй параметр определяет габариты обрабатываемых деталей.

Иногда на СТО, в ремонтных мастерских, частных гаражах применяют так называемые настольные модели гидравлических прессов. К таким прессам предъявляют такие же требования, как и к стационарным, с учётом их размещения и конструктивной компоновки.

При эксплуатации гидравлического пресса в условиях мастерской следует учитывать налагаемые ограничения на габариты обрабатываемых деталей и реальные размеры самого помещения, где установлен пресс. Поэтому для оптимизации рабочего пространства на СТО или в гараже применяют гидравлические пресс, имеющий небольшие геометрические размеры и массу.

Конструирование столярного верстака своими руками: чертежи, видео

Приступим к изучению полезной бытовой техники своими руками с верстака. Этот полезный агрегат бывает следующих типов: стационарный, мобильный и складной.

На схеме показаны основные элементы такого верстака

Помните, что конструкция складного верстака своими руками должна содержать следующие детали:

столешница, для создания которой вам понадобится доска толщиной не менее 6 см, в этом случае используется граб, бук или дуб. Можно использовать доски, окрашенные льняным маслом;

Для выполнения работы потребуются специальные чертежи

конструкция тисков крепится на верхней крышке;
опорные ножки верстака из сосны и липы. Между ними вставлены продольные соединительные балки для устойчивости всей конструкции;
полки для инструментов монтируются под верстаком.

На схеме показано, как правильно собрать такое оборудование

Технология и чертежи столярного верстака своими руками: простая конструкция

Для изготовления такого устройства потребуются чертежи с размерами столярного верстака.

На этом фото вы можете увидеть, как делается складная конструкция

Рассмотрим, как можно построить такое устройство:

крыша отделана брусом;
вам понадобятся толстые доски, чтобы сделать крышку. Размер доски должен быть 0,7 * 2 метра. Для застежек используются длинные гвозди;
в зависимости от размеров столярной скамьи используются вертикальные опоры;
высота рабочей поверхности фурнитуры для столярной мастерской определяется своими руками. Разметка для брусков наносится на землю, где эти элементы закопаны;
устанавливается крышка верстака. Опорные стержни прикреплены попарно. В этом случае используются длинные саморезы.

Самодельный вариант оформления

Особенности создания и проектирования деревянного верстака своими руками

Верстак можно купить или сделать самому. Кроме того, конструкция может быть оснащена ящиками. Итак, рассмотрим технологию изготовления:

при установке перемычек на нужном уровне в планках на опоре просверливаются отверстия. Затем монтируется болт, после чего соединяются элементы;
вертикальные опоры фиксируются горизонтальными раскосами. Внутри них сделаны пазы для подключения фурнитуры. В этом случае можно использовать зубило и молоток;
горизонтальные перемычки устанавливаются по две с каждой стороны. Детали под столешницу необходимы для монтажа над столешницей;
болты используются для фиксации рабочей поверхности. В столешнице просверливаются отверстия под крепеж. Болты устанавливаются так, чтобы они были утоплены.

Чертежи деревянных конструкций

Ленточную шлифовальную машину легко изготовить в домашних условиях. В этом случае вам понадобится наждачная бумага абразивной ленты. Его склейка производится встык. Для усиления шва нужно подложить под низ плотный материал. В этом случае не стоит использовать некачественный клей.

Каркас стола готов

Диаметр ленточного стержня в центре должен быть на несколько мм шире края. Чтобы лента не соскальзывала, необходимо сделать тонкую резиновую пленку. Для производства шлифовальных устройств можно выбрать такие модели, как планетарное, цилиндрическое и плоское шлифование.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков тиски своими руками часто изготавливают в домашних условиях. Видео позволяет увидеть этот процесс:

Для изготовления такой конструкции вам потребуются специальные шпильки. Для работы понадобится шпилька с резьбой. Также нужно подготовить пару досок. Один элемент будет зафиксирован, а другой будет двигаться. При изготовлении обязательно использовать конструкции тисков своими руками. В каждой из досок необходимо просверлить отверстия под шпильки, которые соединяются гвоздями. Затем вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками нужно применять готовые инструкции и схемы.

Конструкция столярных тисков

Пресс из гидроцилиндра

Пресс из гидроцилиндра — это простое и эффективное устройство, которое может использоваться для различных задач в ремонте, строительстве или рукоделии. Этот самодельный пресс позволяет создавать силу для сжатия, упаковки, прессования и других операций, исключительно с помощью гидравлической системы.

Список материалов:

Гидроцилиндр: Выберите гидроцилиндр с подходящей силой и размером хода в соответствии с вашими потребностями.
Металлическая рама: Изготовьте прочную раму из металлических профилей или квадратных труб. Размеры рамы должны соответствовать размеру гидроцилиндра и обеспечивать надежную поддержку.
Плиты для рабочей поверхности: Используйте прочные и твердые плиты, которые будут устойчивы к высоким нагрузкам.
Гидравлический насос: Приобретите гидравлический насос, который соответствует требованиям вашего гидроцилиндра.
Гидравлические шланги и фитинги: Получите достаточное количество гидравлических шлангов и фитингов, чтобы соединить гидравлический насос с гидроцилиндром.

Создайте план и измерьте размеры гидроцилиндра, чтобы определить размеры рамы. Учтите необходимое пространство для монтажа гидравлического насоса. С помощью сварки или болтового соединения соберите металлическую раму, основываясь на рассчитанных размерах. Убедитесь, что рама крепкая и устойчивая.

Установите гидроцилиндр в вертикальное положение внутри рамы. При необходимости используйте крепежные элементы, чтобы надежно закрепить гидроцилиндр на раме. Разместите плиты для рабочей поверерхности на верхней и нижней части гидроцилиндра. Убедитесь, что они находятся на одной линии и ровно установлены.

Соедините гидравлический насос с гидроцилиндром с помощью гидравлических шлангов и фитингов. Убедитесь, что соединения плотные и герметичные. Проверьте гидравлическую систему на наличие утечек. Запустите гидравлический насос и убедитесь, что гидроцилиндр функционирует правильно без неприятных звуков или проблем. Ваш пресс из гидроцилиндра готов к использованию. Регулируйте давление гидравлической системы с помощью насоса для достижения необходимой силы для выполнения задачи.
