Подключение газовой плиты: как пошагово установить газовую плиту

Подключение газовой плиты – правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

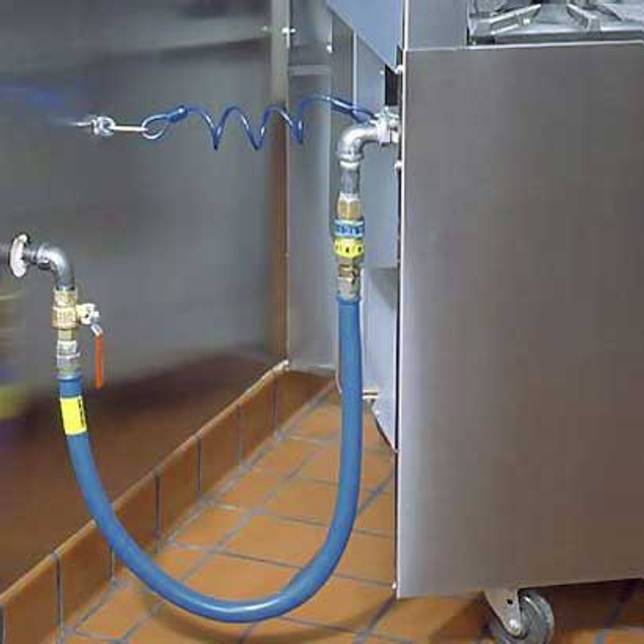

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

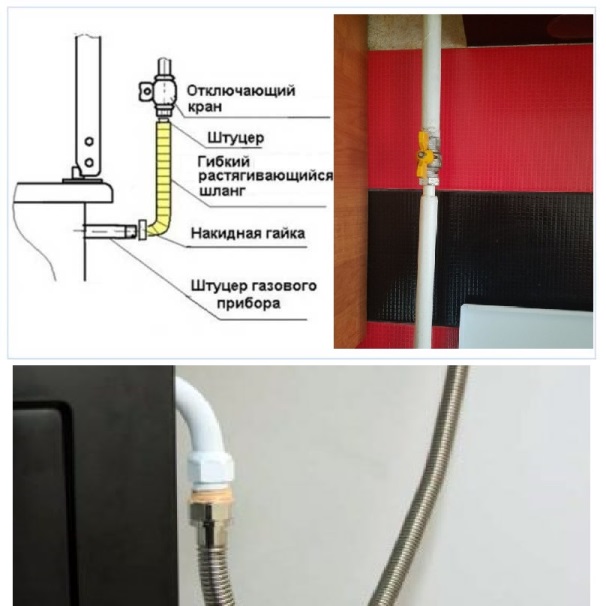

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

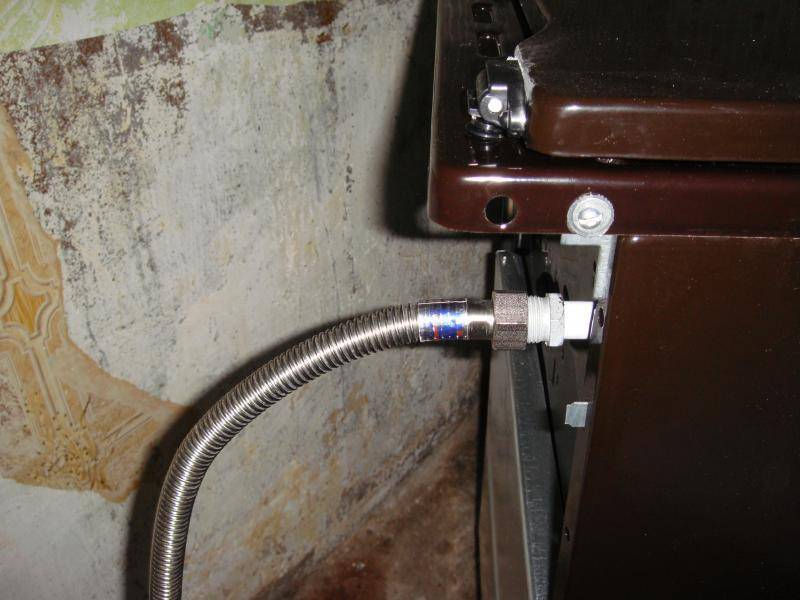

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку”  на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

• Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подсоединения приборов к газовой плите;
• Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
• Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
• Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
• Не допускайте сильных изгибов и перекручивания;
• Необходимо обеспечить защиту металлической оплетки от конденсата;
• Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
• Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали  видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы. В противном случае, есть риск потерять гарантию

Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Подключаем оборудование – выбираем шланг и подсоединяем опуск

Подсоединение плиты своими руками к трубе сейчас, как правило, осуществляется с помощью резинового гибкого шланга. Он обеспечивает домашним установщикам определенную свободу действий. Агрегат не требуется прикреплять по жесткой схеме к одному месту. Вы можете передвигать плиту в процессе монтажа на длину гибкого шланга, выбирать оптимальное место. И только после этого фиксировать агрегат.

Также стоит отметить безопасность и долговечность подключения газовой установки с помощью такого шланга. Он является своеобразным амортизатором. Поэтому при случайном сдвиге газовой плиты утечки не произойдет. Время службы гибких шлангов составляет 10–15 лет

Важно! Приобретайте шланг с сертификатом в особой оплетке из металла. Она имеет белый цвет, а сверху нанесены желтые метки

На них следует обращать особое внимание. Изделия с синими и красными полосками используются для подключения водоснабжения

Еще одна тонкость

Конец шланга обязан быть по форме аналогичным выходу на газ. плите. Например, если агрегат располагает загнутым вниз выходом (его называют угловым), нужно покупать шланг с таким же угольником

Еще одна тонкость. Конец шланга обязан быть по форме аналогичным выходу на газ. плите. Например, если агрегат располагает загнутым вниз выходом (его называют угловым), нужно покупать шланг с таким же угольником

Кроме того, обращайте внимание на размер резьбы. В большинстве случаев она равняется 1/2 дюйма

Но попадаются резьбы 3/8

В этом случае дополнительно нужен специальный переходник (нередко он входит в комплект газ. плиты)

Но попадаются резьбы 3/8. В этом случае дополнительно нужен специальный переходник (нередко он входит в комплект газ. плиты).

Приступаем к финальному этапу работ по монтажу газовой плиты своими силами. Выполняем подсоединение агрегата к опуску. Под ним понимают трубу с краном, которая приварена к газовому стояку. Последний в квартирах многоэтажек чаще всего находится в углу кухонного помещения. Подсоединять плиту к опуску следует так:

• Обматываете штуцер гибкого шланга ФУМ-лентой, Локтайтом.
• Вкручиваете в шаровой кран, подсоединенный ранее к опуску, штуцер с уплотнителем.
• Подключаете второй конец шланга к выходу плиты. Устанавливая гибкое изделие, не забудьте проложить особую прокладку с металлической сеткой. Она идет в комплекте с газовой плитой. Прокладка под выход нужна для продления срока эксплуатации агрегата. Этот маленький элемент предохраняет плиту и место входа шланга от загрязнений.

Соединение шланга с выходом плиты производится путем затяжки двумя ключами (рожковыми). Сверху нелишним будет намотать уплотнитель. Вы смогли правильно подключить газовую установку. Поздравляем!

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

• Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
• По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

• Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. Число обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
• Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм	Длина, м	Цена, рубли
1/2	0,4	от 250
0,8	от 290
1	от 320
1,5	от 400
3	от 780
4	от 950
5	от 1150
3/4	0,6	от 350
1	от 450
2	от 700
2,5	от 900
3	от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

• легко гнутся и растягиваются;
• выдерживают нагрузку до 6 атм.;
• эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
• изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
• соответствуют техническим требованиям бытовой эксплуатации;
• максимально возможный срок службы – до 30 лет со дня монтажа;
• выдерживают влияние электрического тока до 1,5 кВт;
• большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
• совместимость с большинством видов газового оборудования и различной фурнитурой;
• наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Процесс подключения

Таблица 1. Порядок подключения газовой варочной панели.

В целом, существуют определенные правила, которым следуют опытные торговцы:

• доступ к местам стыковки шланга и вентилям должен быть свободным;
• шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
• шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
• все работы производят при выключенном газе;
• при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
• по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Встроенная техника очень популярна на кухне.

Виды уплотнителей для газовых систем

Чтобы узлы подключения плиты к распределительной газовой системе не давали утечки и годами обеспечивали герметичность всех коммуникаций, используют специальные уплотнители, например, нить Локтайт 55 или ФУМ-ленту.

Соединительные элементы из других материалов сотрудники газовых служб применять не рекомендуют. Их рабочие характеристики слишком слабы для такой внушительной ежедневной нагрузки.

Нить Локтайт 55 – практичный, современный материал, разработанный специально для надежной фиксации соединительных участков в коммуникационных сетях разной степени сложности.

Представляет собой уплотнительное волокно из комплексных нитей высокой прочности, поставляется в пластиковых контейнерах и имеет различную длину (от 12 до 160 метров в зависимости от упаковки).

Нить Локтайт 55 – универсальный элемент, обеспечивающий резьбовым соединениям надежную мгновенную герметизацию даже при сильном давлении. Сертификат позволяет использовать продукт в газовых системах без ограничения

Для создания герметичного соединения нить вручную наматываю на резьбовой отрезок трубопроводной арматуры. Она мгновенно фиксируется на месте и больше уже не меняет своего положения.

Второй надежный уплотнительный элемент – это лента ФУМ, сделанная из фторопласта 4D. На рынке представлены ФУМ-ленты трех типов:

• Марка 1 снабжена дополнительной смазкой на основе вазелинового масла. Применяется в промышленных системах и коммуникационных сетях с едкими, агрессивными средами.
• Марка 2 не имеет смазки и лучше всего проявляет себя в комплексах, работающих на различных окислителях.
• Марка 3 выпускается с использованием краевых фрагментов первых двух видов и подходит, как для промышленных, так и для бытовых целей.

Она представляет собой тонкие нити, уложенные в пленку.

ФУМ лента демонстрирует высокие антикоррозийные качества, проявляет хорошую термостойкость и не выделяет токсинов в процессе активной эксплуатации

Лента ФУМ позволяет осуществить прочное соединение трубных элементов, которое на долгие годы обеспечит системе полную герметичность. Гарантийный срок хранения ленты в контейнере составляет 13 лет.

Требования к монтажу

Газ природный принадлежит к взрывоопасным газам, поэтому требования к помещению необходимо соблюдать неукоснительно. В помещении необходимо обеспечить:

• наличие вентиляционного канала для вывода продуктов сгорания;
• наличие окна площадью 0,03 м2 на 1 м2 помещения, ширина двери — 80 см;
• высота потолка должна быть не менее 2,5 м, объем комнаты от 15 м2;
• дымоход согласно нормативам, сечение трубы подбирается согласно мощности котла;
• наличие вентиляционного окна в двери либо стене с оборудованием вентиляционной решетки 8 см2 на 1 киловатт мощности прибора;
• огнестойкость стен — 0,75 часа;
• отсутствие мебели поблизости, беспрепятственный доступ к аппарату;
• в наивысшей точке системы отопления обязательно устанавливают расширительный бак;
• установка газоанализатора, который способен перекрыть доступ газа при утечке.

Запрещается устанавливать прибор в ванной и туалете, в жилых помещениях, а двухконтурный аппарат — в кухне. Приборы мощностью от 150 киловатт можно устанавливать только на первом этаже либо в цокольном помещении. При установке в кухне площадь должна рассчитываться по 0,2 м2 на 1 киловатт мощности.

Как можно обойтись без замены плиты

Может ли возникнуть ситуация, когда оставить старую плиту нельзя, а установить новую невозможно? Трудно себе такое представить, но, в принципе, бывает всякое. Как быть тогда? Есть альтернативные варианты, например заменить плиту некоторыми бытовыми приборами, назначение которых схоже по смыслу. Это мультиварка, микроволновка, аэрогриль, хлебопечка. Все эти устройства работают от электричества, и, если иметь комплект подобных приспособлений, в принципе, можно обойтись и без плиты. Но имейте в виду: вся эта бытовая техника потребляет много электроэнергии, так что отказ от газовой плиты экономией назвать нельзя.

Демонтаж строй плиты

Отсоединить старое газовое оборудование не составит ни для кого проблем. Порядок работ будет зависеть от того, что у вас на кухне установлено – целая газовая плита или варочная панель.

1. Начинаем мы с того, что перекрываем кран на подачу газа. После его перекрытия, убедитесь, что он хорошо держит – попробуйте зажечь на плите комфорку. Не получилось, значит все в порядке.
2. Далее нужно открутить контргайку и согнать муфту в месте соединения с плитой.
3. Отодвигаем прибор от стены, чтобы он не мешал дальнейшей работе.
4. Добираемся до трубы – зажимаем ее газовым ключом (можно через тряпку, чтобы не повредить лакокрасочной покрытие) и откручиваем гайку на старом шланге.

Снятая газовая варочная панель

Немного дольше придется повозиться, если вы снимаете варочную панель. Для этого вам понадобится:

1. Вынуть электрическую духовку. Она может быть просто вставлена в нишу, либо прикручена к коробу на саморезы – выкручиваем их и просто тянем прибор на себя. Будьте аккуратны, чтобы не уронить его, и не повредить стеклянные части.
2. Добираемся до электрического кабеля и отключаем его от розетки, попутно вынимаем вилку и от варочной панели. Теперь у нас есть доступ к соединениям.
3. Откручиваем газовый шланг в той же последовательности, которую мы описали ранее, предварительно перекрыв газ.
4. Теперь нужно вынуть панель из столешницы. Сажают их по обыкновению на силиконовый герметик, поэтому аккуратно канцелярским ножом подрезаем его по всему периметру. Больше всего придется повозиться со стороной у стенки.
5. Вынимаем панель и очищаем мебель от остатков силикона.

Извлекаем духовой шкаф

Теперь можно переходить к установке новой газовой плиты или варочной панели.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

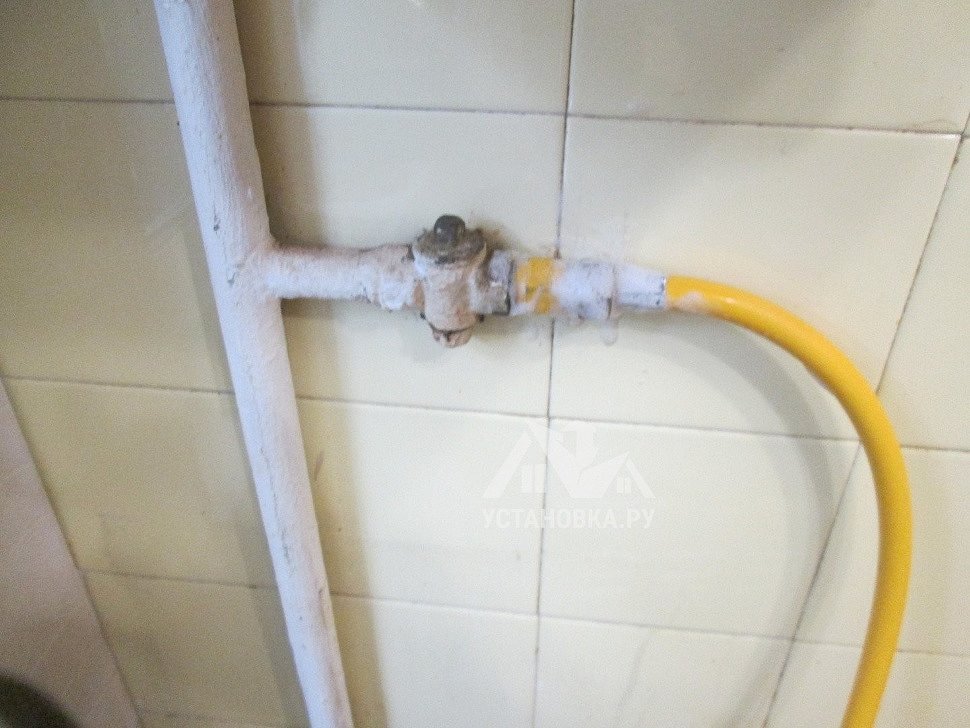

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Необходимое оборудование

Если принято решение производить подключение настольной или встроенной газовой плиты своими силами, то в первую очередь необходимо подготовить все оборудование. Для выполнения работы потребуются:

• гибкий шланг, соединяющий плиту и центральную газовую трубу. Вместо шланга можно использовать металлические трубы, но в данной ситуации процесс монтажа будет более затруднительным и потребует наличия специальных навыков. Так как соединять трубы между собой в случае подводки газа можно исключительно методом сварки;
• шаровой кран, позволяющий перекрыть газоснабжение, например, в случае возникновения утечки или иной аварийной ситуации, а также для проведения ремонтных/профилактических работ;

В соответствии с требованиями безопасности кран должен быть изготовлен из латуни и иметь никелевое покрытие.

• инструменты: разводной ключ, отвертка;
• прокладки и уплотнительная лента для герметизации резьбовых соединений;
• диэлектрическая муфта. Оборудование требуется при необходимости подключения плиты к электросети, например, при наличии электрического поджига;
• мыльный раствор и губка для проверки герметичности системы.

Выбор гибкой подводки

Какой шланг нужен? Первое, на что требуется обратить внимание при подготовке оборудования, необходимого для выполнения работы – это выбор гибкой подводки для газа. Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

резинового армированного шланга. Подводка изготавливается из вулканизированной резины. Дополнительную прочность изделию придает армирование текстильной нитью. Шланг отличается прочностью и минимальной стоимостью. Оборудование может работать в диапазоне температур от -35°С до +50°С. Средний срок службы составляет 5 – 7 лет;

Шланг для газа резиновый с нитяной оплеткой

резинового шланга с металлической оплеткой, придающей изделию дополнительную прочность и долговечность. Оборудование может исправно работать на протяжении 8 – 10 лет;

Резиновая подводка с прочной металлической оплеткой

сильфонный шланг, изготовленный из металла. Изделие отличается высокой стоимостью и большим запасом прочности, а также длительным периодом использования (свыше 10 лет).

Металлическая подводка для газа

Для увеличения прочности и срока использования сильфонная подводка может быть защищена пластиковой оплеткой.

Металлический шланг для газа с дополнительной защитной оплеткой

При выборе подводки также следует учитывать:

• длину шланга. В соответствии с правилами безопасности шланг не должен быть натянут. Максимальная длина газового шланга составляет 1,5 м;
• вид и размер резьбы. Если резьба на гибкой подводке не совпадает по размерам или виду резьбе на газовой трубе или газовой плите, то потребуется установка дополнительного оборудования – переходников, что может снизить уровень герметичности системы газоснабжения.

Выбор уплотнителя

Правила подключения новой плиты предусматривают необходимость герметизации резьбовых соединений. Для герметизации соединений в системе газоснабжения рекомендуется использовать:

ФУМ-ленту. Уплотнительный материал уложен в тонкую пленку, что облегчает способ применения. Средний срок службы – 10 – 12 лет;

Герметизирующая лента для резьбовых соединений

Нить Локтайт 55 – уплотнительный материал, созданный из высокопрочных нитей. В большинстве случае поставляется в специальных пластиковых контейнерах. Срок использования материала – не более 10 лет.

Уплотнительная нить для газовой системы
