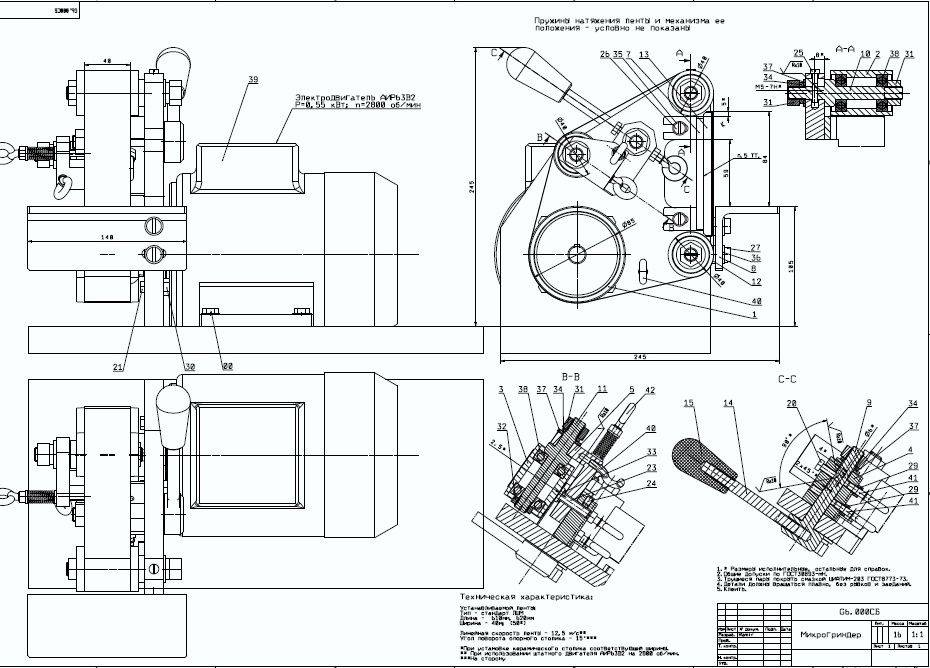

Гриндер своими руками. Чертежи с размерами
Основное внимание при разработке стоит уделить конструкции роликов, фиксации изделия при шлифовании и выбору мощности электродвигателя. Рассмотрим эти моменты подробнее
Конструирование роликов
Особо важно правильно изготовить головной, ведущий ролик. Он должен быть достаточно массивным, чтобы, обладая заметным моментом инерции, не сразу разгонять ленту до фактических значений окружной скорости
Учтём, что для привода самодельного ленточного гриндера будет с очевидностью принят стандартный электродвигатель, со скольжением не выше 9%, тогда эта скорость при номинальных 1500 мин-1 будет составлять не более 1380…1400 мин-1. С другой стороны из стали этот ролик изготавливать также нельзя: при пуске двигатель может сразу не провернуть массивный ролик.
Выход: либо использовать дюралюминий марки не ниже Д16, либо изготовить стальной ролик полым. При этом с увеличением диаметра ролика полость придётся выполнять глубже.
На ролике желательно предусмотреть торцевую канавку, ширина и глубина которой будет соответствовать сечению намеченной к применению бесконечной шлифовальной ленты. Этим исключается возможный сход ленты с одного из роликов, если их оси не будут расположены строго в одной плоскости.
Аналогичные канавки выполняются на ведомом и натяжном ролике. Их можно изготавливать из дюралюминия, и не вытачивать в них полости.
Особое внимание необходимо уделить шероховатости поверхности роликов. Она должна быть в пределах Ra1,25… Ra2,5
При большей шероховатости будет наблюдаться ускоренный износ ленты, при меньшей — возможно её проскальзывание в случае длительного шлифования.
Ролики ленточного гриндера должны обязательно устанавливаться в закрытые подшипниковые узлы на базе подшипников качения: так исключается случайное попадание частиц сошлифованного материала на оси роликов. Основное требование к подшипникам – соответствие его несущей способности фактическому числу оборотов двигателя.
Для крепления роликов на осях можно использовать обычные шплинты, либо выполнять ось в виде пальца с буртом, как это предписывает ГОСТ 9650. Выходной ролик должен иметь шпоночный паз для установки на вал электродвигателя.
Выбор электродвигателя и поворотного стола
В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин-1, при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты)
Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин-1. К концу выходного вала двигателя присоединяют ведущий ролик.
Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание
Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:
- Изготовление поворотного стола;
- Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.
Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.
Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).
В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.
Устройство поворотного стола
Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.
Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач
Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.
Гриндер «Левша»
Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.
Гриндер-точило «Кратон» BG 14-05
Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.
Станок шлифовальный ЗУБР ЗШС-330
Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.
Точило METABO BS 175
Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.
Гриндер GRIT GIS 150
Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.
А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.
Принципиальная схема конструкции гриндера и принцип его работы
Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.
Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.
Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.
Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.
Особенности конструкции
Такой материал, как древесина, часто применяется для изготовления всевозможных деталей и разных изделий. Обработка заготовок на основе дерева осуществляется с помощью разного оборудования. В частности, для тщательной и высокоточной обработки нужны шлифовально-ленточные станки, рабочим органом которых является абразивная лента.
Элементами конструкции такого агрегата являются:
- абразивная лента — ее можно размещать горизонтально или вертикально, ленту устанавливают на станине и ставят между вращающимися барабанами;
- барабан (ведущий и ведомый) — ведущий барабан двигается благодаря электродвигателю, который передает посредством ременной передачи вращательный момент. Скорость движения ведущего элемента и, соответственно, скорость движения ленты можно регулировать посредством специально установленных режимов обработки тех или иных поверхностей;
- стол для оборудования (металлический или деревянный) — если он сделан из дерева, то на нем можно затачивать сложные заготовки;
- электродвигатель — он должен обладать мощностью порядка 2,8 кВт. Также он обязан обеспечивать скорость ленты в 20 метров в секунду;
- специальная монтажная вытяжка — ее нужно поставить с той целью, чтобы при технологическом процессе вы могли удалить пыль, которая появилась во время работы.
Длина станка, а также его рабочего инструмента, непосредственно зависит от длины обрабатываемых изделий. Если заготовка имеет длину меньше, чем рабочая поверхность, с ней будет проще работать.
Ленточный шлифстанок из мотора от стиралки
Необходимые материалы:
- профильная труба;
- листовой металл;
- строительный уголок;
- деревянный брусок;
- шлифовальная лента;
- резьбовая шпилька;
- мебельный газлифт;
- электромотор от стиральной машины;
- крепеж — болты с гайками.
После того как подготовили все необходимые материалы, можно приступать к работе. Для удобства разобьем весь процесс на несколько основных этапов.
Шаг первый: изготовление приводного и ведомого ролика.
Первым делом необходимо изготовить приводной ролик. Отпиливаем деревянный брусок подходящей длины (чуть больше ширины шлифовальной ленты).
Обтачиваем заготовку — делаем ее круглой. Сверлим в ней продольное отверстие, после чего надеваем на вал двигателя.
После этого надо сделать ролик натяжения (или просто ведомый ролик). Точно также округляем кусок деревянного бруска, и сверлим в нем продольное отверстие.
Дополнительно высверливаем посадочные места под подшипники, и устанавливаем их — запрессовываем киянкой.
Шаг второй: изготовление станины и вертикальной стойки.
Далее необходимо будет «посадить» электродвигатель на основание. Вариантов основания много — мы рассмотрим один из самых простых.
В корпусе двигателя имеются «ушки», в которые вставляем отрезки резьбовой шпильки. На концы шпилек надеваем уголки, фиксируем их гайками.
Отрезаем два куска квадратной профильной трубы. К ним нужно приварить уголки.
К станине привариваем еще один кусок профтрубы, который будет выполнять роль вертикальной стойки.
К верхней части стойки с помощью болта с гайкой крепится подвижный кронштейн, изготовленный из полос металла, который служит для крепления блока натяжения с ведомым роликом.
Шаг третий: изготовление блока натяжения для шлифленты.
Из квадратной профильной трубы, полосы металла и ведомого ролика изготавливается блок натяжения. Потом он крепится к кронштейну на верхней части стойки.
Шаг четвертый: изготовление опорной пластины и рабочего столика.
К стойке необходимо приварить кусок профиля, а к нему — опорную пластину из листового металла. Между креплением опорной пластины и натяжным блоком устанавливается газлифт.
К основанию приваривается кусок профиля, к которому нужно приварить рабочий столик.
Шаг пятый: электромонтажные работы, покраска и сборка.
На последнем этапе останется только выполнить работы по электрической части, потом покрасить все изготовленные детали, и можно переходить к финальной стадии работ — сборке.
Пошаговую инструкцию по изготовлению шлифовального ленточного станка своими руками можно увидеть в авторском видео. Данной идеей поделился автор YouTube канала seby torrisi — берите на заметку.
Самодельная конструкция получилась довольно простой в изготовлении и удобной в использовании. И изготовить ее под силу каждому.
Обратите внимание: нужно предохранять электродвигатель от шлифовальной пыли, иначе он не прослужит и месяца
Гриндер «от Чапая» − краткий обзор
Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.
Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева
Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.
К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.
Общие моменты, характерные для всех станков:
важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода;
точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты;
существует разновидность моделей, которые могут идти без покраски и защитного покрытия;
поверхности эффективно работают на скольжении;
не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем;
универсальность работы достигается из-за особой конструкций прижимной площадки.
Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим
В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.
Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.
В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.
Какой выбрать двигатель для гриндера.
В сети интернет встречается информация о гриндерах сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.
Ниже приведена формула расчета мощности двигателя для гриндера.
Формула расчета мощности двигателя:
P(вт)=(D*N)570,
где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.
Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.
Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”
Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.
Как сделать шлифовальный станок (гриндер) из стиральной машины
В продолжение рубрики «Самоделки» расскажем о том, как можно изготовить шлифовальный станок из двигателя от стиральной машины. Из мотора от стиралки своими руками можно смастерить ленточный и точильный аппараты.
Ленточный обладает быстрой шлифовкой, им можно обрабатывать стекло, а также другие хрупкие материалы. Хорошо полирует изделия. Действующий элемент — абразивная лента с грубым напылением.
Точильный предусматривает заточку металлических деталей, сможет придать нужную форму, сделает гладкую поверхность. Основной действующий элемент — шлифовочный круг.
Как сделать ленточный гриндер из стиральной машины
Основные составляющие:
- электродвигатель;
- станина;
- подвижный узел;
- вал;
- металлические уголки;
- абразивная лента.
Движок берем у стиралки. Желательно асинхронный, мощностью до 300 Вт, оборотом до 3000.
Изготавливаем самодельный подвижный узел. Для этого потребуются:
- уголочки (3 см — 2 шт., 40 см — 1 шт., 15 см — 1 шт., 25 см — 1 шт.);
- пара больших болтов;
- около десятка гаек;
- шпилька;
- пружина;
- небольшой лист металла (3х10 см);
- шайбы, гайки, маленькие болтики.
Составляющие элементы валика делаем сами либо покупаем в магазине.
Основной болт удерживают пластины. В них заранее проделываем отверстия, нарезаем резьбу. Затем пластины необходимо приварить к низу уголка в перпендикулярном направлении.
Сверху самого длинного уголка делаем отверстие, вкручиваем в него короткий болтик и крепим кусочек вспомогательного уголочка. К нему в дальнейшем прикрепляется валик и подшипниковый механизм. Вспомогательный уголок не нужно прикреплять вплотную, он должен слегка качаться со стороны в сторону, так как от его движений зависит регулировка абразивной ленты.
Далее нужно собрать элементы валика воедино, затем прикрепить к уголку. Хватка должна быть средней, туго затягивать не стоит, но давать большую свободу тоже не рекомендуется. Подшипники крепим сваркой, на торцы вала нужно закрутить гайки.
Рядом с валиком проделываем отверстие для шпильки. Один ее конец должен упираться в основание уголка, а на другой — прикручиваем две гайки. Закручиваться/выкручиваться шпилька должна строго по резьбе.
Подвижный угол готов. Осталось подключить мотор от стиральной машинки, затем соединить его с нашим механизмом. Для защиты движок нужно покрыть тонким листом металла. Затем прикрепляем его к станине. Ее можно сделать из металлического листа, уголков. А можно электродвигатель крепить к верстаку.
В нашем случае движок от стиральной машины-автомата идет с длинным валом. Если у вас длина недостаточна, нужно будет придумать какие-то приспособления, чтобы ее увеличить. На вал одевается втулка, выточенная из дерева, на нее крепится абразивная лента. Подвижный узел прикрепляем над мотором. Вот и все. Станок готов.
Чтобы информация лучше усвоилась, предлагаем посмотреть видео о том, как собрать такой шлифовальный аппарат:
Как сделать точильный гриндер
Такой станок делается легче предыдущего. Необходимые детали:
- двигатель;
- шлифкруг;
- наждачная бумага;
- вал;
- стальные уголки;
- саморезы;
- станина;
- ДСП.
От двигателя потребуется мощность минимум в 150 Вт, однофазный тип работы. Схема подключения данного движка стандартная.
Шлифовочный круг крепится к двигателю. Для этого во фланце делаем три отверстия и нарезаем резьбу (тип М4).
Сам шлифдиск можно изготовить из дерева или ДСП. В нем также надо будет проделать три отверстия: одно для вала, остальные — для крепления к болтам и саморезам. Сверху диск покрывается наждачкой. Ее можно насадить на двухсторонний скотч.
Движок прикрепляем к станине, используя саморезы с уголками.
Затем устанавливаем диск, переходим к монтажу электрической части станка.
На стойки устанавливаем стол. Закрепляем болтами. Точильный гриндер готов. Для удобства пользования можно приделать к нему ручку.
Прилагаем видео, чтобы ознакомится с принципом работы данного станка:
Надеемся, статья была вам полезна. Не бойтесь экспериментировать. Мы уверены, что у вас все получится!
Преимущества перед точилом
Ленточный гриндер обладает определённым рядом плюсов если сравнивать с другими инструментами, предназначенными для заточки и шлифовки. Если сравнивать с точилом он имеет такие плюсы:
- широкие возможности по отделке поверхности, в том числе у деталей внушительных размеров и массы;
- усовершенствованные возможности по позиционированию инструмента относительно поверхности которая обрабатывается;
- одинаковое стачивание абразивного покрытия ленты (в отличии от кругов у точила)
- очень простая система замены абразивного материала.
Довольно таки большие возможности по отделке поверхностей, которые характерны гриндерам выражаются не только в отделке больших деталей. Даже очень простенький гриндер способен проводить обработку поверхностей второго и 3-го порядка, к примеру, труб, крыльев и автомобилных кузовов.
Хороший выбор лент дает возможность проводить все шаги обработки: грубую заточку, шлифовку, полировку.
Шлифовальный круг, которым оборудован точильный станок, во время работы снашивается неровно. Это приводит к нарушению его геометрии, стало быть, точности и качества обработки.
Впрочем, гриндеру характерны два минуса, которые связаны с их конструкцией. К первому относиться намного меньше прочность. Это связано с наличием намного сложного механизма приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только мотор и шлифовальный круг.
Конструктивная сложность просит периодического осмотра и проведения обслуживания. Износ подшипников приводит к нарушению балансировки и как последствие к неодинаковому прилеганию ленты. Долгое применение гриндера изменяет геометрию валов. Они из цилиндрических валов становятся овальными.
Приклеивание ленты
Современные производители абразивных материалов рекомендуют готовые к применению ленты. Они бывают в рулоне заданной величины или склеенные в кольцо. В большинстве случаев появляется потребность делать абразивную ленту для гриндера под четко установленные размеры. Это выполняться путём приклеивания полосы под определенный размер. Для решения данной задачи понадобятся такие материалы:
- тесьма для приклеивания абразивных материалов;
- клеевой состав;
- жидкость для обезжиривания (бензин или уайтспирит);
- струбцина или груз для сжатия склеенных частей.
Приклеивать ленту следует выполняя следующую очередность:
- Размечивают полосу абразивного материала для гриндера по длине с учитыванием стыка, который выполняется под угол. Чем он выше, тем длина соприкасания больше.
- Из тесьмы режут подложку соответственной длины. Она обеспечивает прочность приклеивания.
- Поверхности готовят к нанесению клея: зачищают шлифовальной бумагой и обезжиривают.
- Клеем покрывают подложку и часть ленты.
- Бережно прижимают подложку к абразивной ленте и закрепляют их между собой при помощи имеющихся инструментов.
Если склейка проведена бережно рукодельная лента прослужит весьма продолжительное время. По собственным потребительским свойствам она будет даже лучше, чем изготовленные образцы на предприятии.
Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки
| Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН. | ||
| Лист | Наименование | Примечание |
| 1. | Общие данные. | |
| 2. | Рама ленточного гриндера. | |
| 3. | Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера. | |
| 4. | Опорный стол. Упорная пластина, уши ленточного гриндера | |
| 5. | Шкив приводной ленточного гриндера. | |
| 6. | Ролик прямой ленточного гриндера 2шт. | |
| 7. | Ролик бочка ленточного гриндера. | |
| 8. | Втулка качения ленточного гриндера. | |
| 9. | Ось резьбовая ленточного гриндера 4 шт. | |
| 10. | Сборочный вид 1. | |
| 11. | Сборочный вид 2. | |
| 12. | Сборочный вид 3. |
Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.
Изготовление собственными силами
Для самостоятельно изготовления такого прибора нужно провести подготовительные работы. Они состоят в следующем:
- Разработать конструкцию гриндера. Чертежи с размерами готовятся самостоятельно или под заказ. После этого будет понятно, какие потребуются материалы.
- Подготавливаются электрический лобзик, болгарка, дрель.
- Токарный станок для изготовления некоторых деталей. В его отсутствие придется воспользоваться услугами токаря.
При составлении проекта лучше предусмотреть конструкцию, на которой можно было бы проводить обработку детали в горизонтальном и вертикальном направлении.
Особенности выбора ленты
Важной задачей является подбор ленты. В зависимости от ее ширины на самодельном гриндере можно будет обрабатывать детали определенных габаритов
Обращается внимание на степень ее зернистости. Размерный ряд по длине ленты имеет такие величины: 610, 915, 1230, 1600, 1830. Ширина ленты бывает 50 и 100 мм
При этом она должна отвечать следующим характеристикам:
Ширина ленты бывает 50 и 100 мм. При этом она должна отвечать следующим характеристикам:
- иметь тканевую, эластичную основу;
- способность выдерживать скорости до 1500 об/мин;
- иметь абразивную стойкость;
- выдерживать относительное удлинение без разрывов 10−15%;
- не нагреваться при длительной работе.
Основание и ролики аппарата
Для надежности конструкции выбирается толщина металла 12 мм. Основание может быть изготовлено при помощи болтовых соединений. Однако наличие отверстий ослабляет конструкцию, поэтому лучше сделать ее сварной.
При вытачивании роликов важно обратить внимание на шероховатость поверхности. Ее величина должна соответствовать Ra 1,25. Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты
Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты
Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты.
https://youtube.com/watch?v=DPBsAYqByVY
Изготавливаются они из дюралюминия или титана. В случае использования стали потребуется делать выборки для облегчения. Исключение составляет ролик вала двигателя. Он точится только из стали, потому что на него идет основная нагрузка. Для стандартного станка диаметр составляет 150 мм. Натяжной ролик имеет размер 100 мм и 2 оставшихся по 70 мм.
Располагаться все 4 вращающиеся детали должны строго в одной линии. Каждая из них делается бочкообразного типа со скосом 1- 2 мм. Это необходимо для того, чтобы исключить соскальзывание ленты.
Привод для самодельного устройства
Какой бы ни был размер станка, привод побирается мощностью не ниже, чем 1,2−1,5 кВт. Лучше, чтобы приспособление работало от сети 220 Вт. При подключении к трехфазному устройству требуется наличие конденсатора. Это приведет к потере мощности на 30%. Для качественного выполнения работ подбирается электродвигатель с высокими оборотами. Их величина должна составлять не ниже чем 1200 об / мин. Устанавливается он в передней части и имеет консольное крепление. Не стоит применять двигатель от старой стиральной машины. При работе на него сыпется много пыли, поэтому его корпус должен быть закрытым и хорошо обдуваться.
Изготовление гриндера своими руками процесс сложный. Не все операции можно провести самостоятельно. Иногда придется воспользоваться услугами токаря и фрезеровщика. Однако в итоге получится станок, на котором можно будет обрабатывать детали, выполненные из любого материала. К тому же на таком приспособлении имеется возможность вести заточные работы для режущего инструмента.
https://youtube.com/watch?v=GwylmVI7PG8
Спецификация на гриндер
Любой ленточный шлифовальный станок состоит из надежного каркаса и вспомогательных деталей. Основная задача при изготовлении станка расположить ролики в одной плоскости, иначе лента постоянно будет съезжать в сторону.
Гриндер своими руками
Также нужно обратить внимание на число оборотов привода. Для этого, как нельзя лучше, подойдет двигатель от стиральной машины
Прежде чем приступить к изготовлению нам необходимо подготовить:
- Квадратная труба 30х30х2 – 250 мм.
- Квадратная труба 25х25х1,5 – 1250 мм. С учетом реза.
- Швеллер №21 – 350 мм.
- Полоса стальная 50х8 – 700 мм. (С запасом). Либо проушины от серьги рессоры Газели.
- Старая дверная петля.
- Лист 170х190х4 для изготовления упора.
- Лист фанеры 500х200х8 мм.
- Подшипники 201 – 9 шт.
- Полипропиленовые муфты на 32 – 6 шт.
- Полипропиленовая труба PN20 – 250 мм.
- Шпилька М8 – 1 шт.
- Шпилька М12 – 1 шт.
- Гайки М8.
- Пружина для натяжного рычага.
- Уголок № 5.0 для крепления двигателя к раме.
- Двигатель от стиральной машины.
