Химия против опыта: история про анкер

Конструкция и виды

Химический анкер по своему составу является двух- или однокомпонентным составом с разнообразным содержимым. Обычно в состав входит эпоксидная, полиэстровая или другая хорошо застывающая синтетическая смола. Вклеивающийся анкер состоит из металлической втулки с резьбой во внутренней части, шпильку с наружной резьбой и клеевой состав, в который входит смола и отвердитель.

В зависимости от того, для какой цели предназначен крепеж, он изготавливается из стали с антикоррозийным покрытием. Также анкеры отличаются по прочности, что указано на упаковке. Отдельно можно купить специальные смолы для химических анкеров. Выпускается он в разной фасовке. Капсулы рассчитаны для закрепления одного анкера, а картриджи и тубы содержат клей для большого количества крепежных элементов.

Применяются данные клеевые основы по-разному. Капсулы помещаются в отверстие в первую очередь, после чего их необходимо проколоть  металлической шпилькой для разрушения перегородки между отвердителем и смолой и выхода клеевого состава наружу.

Для картриджей и туб используется специальный пистолет, в который помещается необходимое количество компонентов клея. При этом не нужно знать правильные пропорции компонентов: картриджи уже имеют в своем составе необходимое их количество.

Некоторые эксплуатационные характеристики и стоимость: обзор популярных составов известных брендов

Как уже говорилось, рассматривать мы будем изделия перечисленных производителей

Обращаем Ваше внимание, что все цены указаны по состоянию на октябрь 2018 года. Начнём с наиболее известной в России марки «Hilti»

Клеевые составы для крепежа элементов к стене «Hilti»

Продукция бренда довольно продолжительное время присутствует на российском рынке, при этом, каталоги химических анкеров «Хилти» содержат множество составов подобного рода, включая бюджетные варианты. Помимо клеевых составов фирма производит электроинструмент, отличающийся долговечностью и качеством производимых с его помощью работ. Отметим один из составов, который может применяться как на ровном бетоне, так и на поверхностях с трещинами, соответствует всем международным стандартам. Речь идёт о химических анкерах «HIT-RE 500 V3», цену которых можно назвать довольно высокой. Эта модификация сертифицирована для использования в сейсмически активных зонах. Застывает при температурах до -5°С.

Клеевая масса «Хилти 500» для сейсмоопасных регионов

Цена химического анкера «Хилти» для бетона и других поверхностей «HIT-RE 500 V3» в среднем составляет 3100 руб. за тубу объёмом 0.33 л. Более крупные упаковки стоят дороже, однако, для работ в квартире подобный объём считается оптимальным, хотя более крупные упаковки покупать выгоднее.

Химические анкера Hilti

«Титан»: химические анкера повышенной термостойкости

Основой одного из составов «Титан EV-I» является полиэфирная смола, обеспечивающая отличные эксплуатационные характеристики продукта. Высохшая смесь сохраняет свои свойства даже при температуре +80°С. Время полного высыхания при температуре +25°С составляет всего 3 мин. Стоимость зависит от объёма. Производитель предлагает составы в двух вариантах картриджей:

• 168 мл – стоимость составит 600 руб.;
• 300 мл – за 800 руб.

Этот продукт можно использовать как для крепления к бетонным, кирпичным поверхностям, так и для соединения стальных балок или арматуры.

«Титан EV-I» схватывается всего за 3 минутыХимические анкера Титан EV-I

«Sormat» – быстрозастывающая масса на основе полиэстера

Качество продукции этого бренда также не вызывает сомнений. Клеящий состав «ITH 300 PeSormat», способный выдерживать широкий температурный диапазон от -40°С до +80°С, тому прямое подтверждение. Стоимость этой модификации химических анкеров составляет 1700 руб. за 500 мл.

«ITH 300 PeSormat» способен сохранять свойства даже при +80°СХимические анкера Sormat

Где купить химический анкер марки «МКТ» для газобетона, бетона и кирпича

Химический анкер «МКТ VM-PY» применяется для всех видов поверхностей, но более других он подходит для каменной кладки и бетона сжатой зоны. Отличается прочностью, выдерживает сверхтяжёлые конструкции. Средняя стоимость на российском рынке – 1200 руб. за тубу объёмом 410 мл.

Химические анкера МКТ VM-PY

Химические анкера «БИТ» и их особенности

Составы «БИТ» способны соединять арматуру с бетоном и железобетоном. Также используются в монтаже каркасов для скрепления металлических элементов. Способны выдерживать высокие нагрузки. Химические анкера серии «BIT-ЕA» (400 мл) предназначены для работы с влажными поверхностями, а также под водой, и обладают высокими адгезивными свойствами. Стоимость одного картриджа 400 мл составляет около 1100 руб.

Химические анкера BIT-ЕA

Шпильки для химических анкеров могут быть довольно разнообразны:

Области применения химических анкеров

• Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.)
• Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
• Фиксация стальных элементов
• Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)
• Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
• Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
• Крепление конструкций под водой и при повышенной влажности

Особенности

Анкерный крепеж составляют две главных детали.

• Распорная часть, то есть та, что после монтирования меняет собственную геометрию, обеспечивая, таким образом, сильную фиксацию анкера прямо в толщу материала с пористой структурой. Если говорить о химических анкерах, то часть, находящаяся в не твердом состоянии, а жидком, легко просачивается внутрь пор, способствуя достаточно надежной фиксации.
• Стержень внутри, то есть та часть, что фиксируют в самой распорной части.

У распорной детали есть кайма и манжет, благодаря которым крепление не сможет провалиться в высверленные отверстия. Конструкция по длине своей бывает различной – начиная с 40 мм и заканчивая 300 мм. По диаметру же обычно не больше 30.

Зачем нужны химические анкера

Химический анкер универсален. Его можно использовать для крепления конструкций практически к любой поверхности, даже пустотелой или хрупкой. Например, для крепления к пенобетону, газобетону и пустотелому кирпичу.

Его используют в том случае, когда нужно прикрепить металлопрофиль, производственный станок, металлический столб, оконный каркас или дверной профиль. Сильная адгезия химического вещества обеспечивает крепление шпильки к материалу. Такой тип анкера способен выдержать нагрузки в 2,5 раза свыше, чем распорный тип анкеров.

Помимо способности выдерживать повышенные нагрузки, химический анкер отличается:

• Отличным удержанием крепежного элемента к материалу любой плотности.
• Большим ассортиментом применяемых крепежных элементов. Может использоваться шпилька, втулка, арматура.
• Стойкостью к весовому и динамическому типам нагрузки.
• Устойчивостью к воздействию температур.
• Возможностью осуществлять монтаж по краям площадки.
• Возможность применять в воде.

Установка химического анкера

Для того, чтобы самостоятельно установить химический анкер, не обязательно обладать особыми навыками. Монтаж выполняется в следующей последовательности:

1. Разметьте, где будут располагаться крепежные элементы.
2. Высверлите отверстия требуемой глубины и диаметра. Для этого лучше всего использовать алмазную технику, тогда стенки выемки будут идеально ровными и гладкими.
3. Очистите стенки отверстия от частиц цемента, используя специальный ершик.
4. Продуйте отверстия ручным насосом или грушей.
5. Изучите инструкцию. Если вы используете двухкомпонентный специализированный состав, то сначала смешайте «ингредиенты» согласно рекомендациям производителя, а затем заполните клеем (при помощи смесителя, который должен доходить до дна углубления) 2/3 отверстия. Если вы выбрали капсулированный анкер, то просто поместите ампулу в стену.
6. Начните вкручивать крепежный элемент. Откорректируйте его положение и удалите излишки клеевого состава.
7. Подождите, пока химический состав застынет. В это время ни в коем случае нельзя трогать анкер и крепеж.

Таким незамысловатым образом и производится установка химических анкеров. Если вы используете картриджи, то перед заполнением нового отверстия необходимо будет сменить смеситель.

Несмотря на высокие прочностные характеристики и прочие преимущества, химические анкеры могут оказаться вам не по карману. В этом случае можно изготовить клеящий состав самостоятельно.

Сфера применения

Чаще всего препарат используют в следующих целях:

• Для обустройства дорожных элементов.
• Для монтажа систем вентиляции на так называемых слабых основаниях.
• Для фиксации крупногабаритных конструкций.
• При установке рекламных элементов.
• При восстановлении различных видов подъемников.
• При возведении лесов, используемых в строительстве, и других подобных сооружений.

• При восстановлении различных памятников.
• Для укрепления основания различных зданий и соединения фундамента с отдельностоящими элементами.
• В портовом строительстве и при возведении водных объектов, в число которых входят бассейны и т.д.
• Для монтажа подъемников, используемых на горнолыжных курортах.
• При обустройстве сооружений, связанных с электричеством.

Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток. Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Как выбрать химический анкер

Выбор и особенности крепления анкеров для пено- и газобетона

Какие анкеры лучше выбирать

Выбирать анкеры следует, опираясь на вес, который будет приходиться на каждый отдельный крепежный элемент:

1. Анкеры, способные выдержать до 10 кг на крепеж. Такие изделия работают в основном за счет распора и представляют собой пластиковый утолщенный элемент, приобретающий в рабочем состоянии конусную форму либо расширяющийся внутри материала. С их помощью можно навесить небольшие полки, картины, вешалки и т.п.

Анкеры для крепления легких конструкций в газобетон

1. Анкеры для массы в 20-25кг. Это крепежи особой формы, позволяющей разнести нагрузку внутри материала на максимально возможную площадь внутри основы. Обычно они имеют винтообразную форму, значительную длину и диаметр. На них можно вешать, например, радиаторы системы отопления, кухонные шкафчики, системы фасадной облицовки.

Анкеры для крепления средних и тяжелых конструкций в газобетон

1. Химические анкеры для 30кг и более. Представляют собой специальные растворы, поставляемые в тюбиках. Под них в газобетонной основе просверливают длинное отверстие большого диаметра, очищают его, заполняют составом и вставляют металлическую шпильку. После затвердевания раствор превращается, по сути, в твердую капсулу, сопоставимую по прочности с бетоном. При этом она принимает на себя локальную нагрузку от подвешиваемых конструкций и за счет большой площади своей поверхности более равномерно передает эту нагрузку газобетону. Такое решение позволяет крепить к стенам из пеноблока и газоблока бойлеры и другие тяжелые элементы интерьера и экстерьера.

Химические анкеры для крепления тяжелых конструкций к газобетону

Выбирая анкер для газобетона, отдавайте предпочтение габаритным изделиям с большой площадью поверхности. Чем длиннее и толще будет анкер, тем лучше.

Практические рекомендации по креплению в газобетон

Прежде чем выполнить крепление в газобетон своими руками, помните что:

• Монтаж крепежей необходимо проводить с минимальным отступом друг от друга в 10см. В противном случае перехлест областей напряжения в газоблоке может привести к его обрушению и падению закрепляемой конструкции. Чем больше разнос анкеров относительно друг друга, тем качественнее и надежнее крепление.
• Не следует крепить анкер близко к краю блока, минимальный отступ здесь также 10 см.
• Как уже было отмечено, класс газобетона во многом определяет и его способность выдерживать крепление массивных конструкций. К примеру, блок класса B2.5 выдержит примерно в 2 раза меньший вес в сравнении с B5.0, хотя последний используют в малоэтажном строительстве крайне редко.
• Несмотря на все выше описанное, нельзя сказать, что то или иное крепление в газобетон можно считать надежным на 100%. Материал хрупкий, и будет лучше, если тяжелые предметы будут закреплены через специально смонтированный металлический каркас, жестко закрепленный к бетонному полу и/или потолку. При этом для экономии места каркас можно «утопить» в легко поддающийся штроблению газобетон.
• Сверлить отверстия в газоблоке под анкеры необходимо в режиме сверления без удара. Подбирать сверло следует на 1-2 мм меньше диаметра дюбеля, чтобы после забивания крепеж «сидел» в отверстии плотно.

Видео по использованию химического анкера Фишер в стенах из различных материалов.

 Итак, мы разобрались, как и с помощью чего можно выполнить крепление к газобетонным и пенобетонным блокам. Как произвести крепление к другим строительным материалам, вы сможете узнать в наших следующих статьях.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Утепление и звукоизоляция дома с Изоплат

Вот перечень инструментов, нужных для работы:

• Перфоратор (или дрель с функцией перфоратора).
• Сверла по бетону.
• Молоток и киянка.
• Гаечные ключи, плоскогубцы.
• Пылесос (резиновая груша или строительный шприц для продувки отверстий).
• Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
Установите гайку и начните ее закручивать

Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

1. Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
2. Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
3. В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
4. Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
5. Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
6. На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах

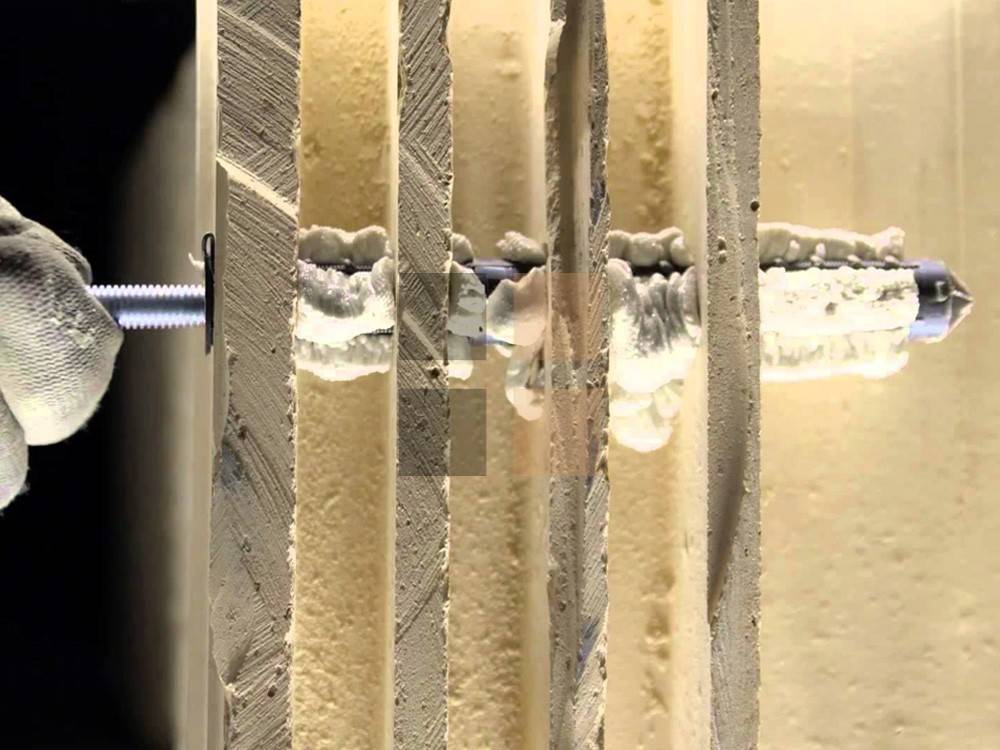

Химический анкер для газобетона

Основным критерием выбора химического анкера для организации креплений является тип строительного материала несущего основания. Физико-химические свойства газобетона делают его одним из самых востребованных строительных материалов для возведения несущих стен и межкомнатных перегородок. Благодаря легкости, экологической и пожарной безопасности, звукоизоляционным и теплоизолирующим свойствам материал получил широкое распространение в гражданском и промышленном строительстве. Однако высокая хрупкость и плохое удержание крепежа являются существенными недостатками газобетона. Пористая структура газобетона не позволяет использовать в качестве креплений под среднюю и высокую грузоподъемность стандартные металлические анкеры распорного типа.
Для обеспечения прочного крепления без повреждения основы и высокой эффективности восприятия действующих нагрузок идеальным решением будет являться химический анкер для газобетона, сертифицированный для соответствующего применения.
Технология инъекционной химической анкеровки газобетонных оснований заключается в заполнении подготовленного отверстия для монтажа клеевым составом с последующей установкой металлического крепежного элемента. После застывания клеевого состава химического анкера образуется прочное монолитное соединение, которое обеспечивает равномерную передачу нагрузок по все площади контакта металлического крепежа и газобетонного материала. Химическое анкерное крепление исключает разрушение газобетонной подложки при допустимых нагрузках.
Химический анкер для газобетона создает высокопрочное соединение с высокой грузоподъемностью, не создает напряжений внутри основания. Застывшее анкерное соединение становится водонепроницаемым и химически нейтральным, что исключает коррозию металлического элемента крепления.
С целью равномерного и экономичного распределения клеевого состава химического анкера и для дополнительной гарантии безопасности точки крепления, монтаж осуществляется совместно с дополнительными крепежными элементами в виде ячеистых полимерных втулок или металлических сетчатых рукавов.
Компания “1001 КРЕПЕЖ” предлагает широкий ассортимент высокоэффективных химических инъекционных растворов для анкерных креплений в газобетоне от наиболее компетентных производителей мировой и отечественной промышленности Hilti (Хилти), Fischer (Фишер), Mungo (Мунго), Easyfix (Изификс), Tech-krep (Тех-креп), Bit (Бит), Himtex (Химтекс).
Специалисты компании “1001 КРЕПЕЖ” окажут профессиональную поддержку и бесплатную консультацию при выборе химического анкера для газобетона, организуют доставку.

Обращайтесь! Мы работаем для Вас!

Конструкция и типы анкеров

Химический анкер – это качественный крепёжный элемент, включающий:

• особый клеевой состав;
• железную втулку с резьбой изнутри;
• шпильку с внешней резьбой либо обыкновенный арматурный стержень.

Металлические компоненты химического анкера для газобетона, бетона могут производиться в Москве с покрытой цинком либо нержавеющей стали разной степени крепости. Материал производства зависит от значения крепежа. Особенность использования химического анкера состоит в том, что в отверстие в бетоне либо ином материале кладется клеящий состав, который после полимеризации и гарантирует исключительную безопасность полученного соединения.

Расход жидкого анкера Hilti

Расход химического анкера будет изменяться в зависимости от диаметра отверстия, его глубины и диаметра анкера. Если последний параметр будет равен М8, а стандартная глубина отверстия – 80 мм, то объем наполнения одной полости составит 4,14 мл. При этом диаметр отверстия эквивалентен 10 мм. Используя картридж на 300 мл, вы сможете наполнить 72,4 отверстия.

При диаметре анкера в М10 и стандартной глубине отверстия в 90 мм вы потратите 6,71 мл состава при диаметре полости в 12 мм. Используя 300-мл картридж, вы сможете наполнить 44,7 отверстий. Если диаметр анкера достигает М30, а стандартная глубина отверстия будет равна 280 мм, то объем состава для одного отверстия будет эквивалентен 177,71 мл. Эти данные актуальны для отверстия с диаметром в 35 мм. Приобретая картридж, объем которого равен 385 мл, вы сможете заполнить 2,2 отверстия с вышеупомянутыми характеристиками.

Правила проведения монтажных работ

Рассмотрим, как пользоваться химическим анкером

Здесь важно не только соблюдать инструкцию по применению дюбелей, но правильно подготовить рабочую площадку. Так, мероприятие по обустройству шпуров проводится с учетом точности и ответственности монтажных работ

В любом случае пробуренное перфоратором посадочное место необходимо максимально избавить от мусора и пыли. Проще выполнить задачу путем предварительной очистки металлическим ершиком с последующей продувкой. Тогда будут освобождены поры для формирования более надежного сцепления химанкера с основанием.

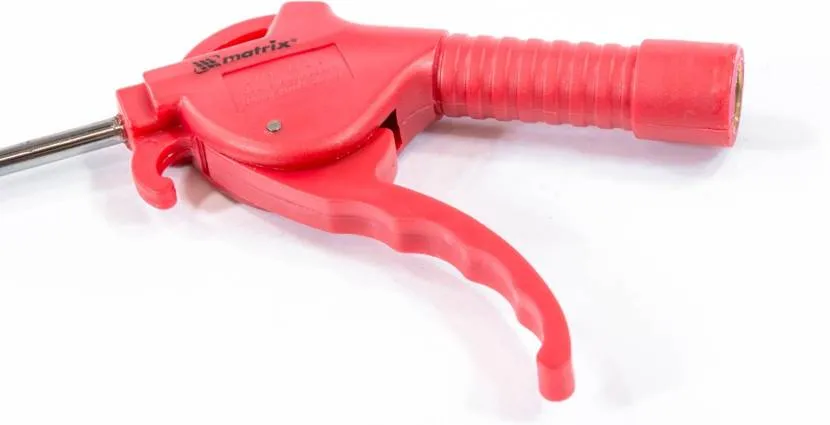

Пневматический продувочный пистолет Источник instrumentvs.ru

Другой вариант очистки шпуров – промывание. Этот способ актуален для работ с основанием с закрытоячеистой структурой. Здесь применяется не просто вода, а специальные растворы с содержанием поверхностно-активных веществ (ПАВ). Принцип такой: состав образует большое количество пены, с которой впоследствии удаляется грязь и пыль. Это выполняется продуванием.

Если работа проводится на объекте с повышенной ответственностью, крепление выполняется на несущих элементах, то дополнительно мастера рекомендуют использовать во время бурения специальный кондуктор. Это небольшой цилиндр, который закреплен строго перпендикулярно к опорной площадке. Для формирования конусообразных лунок понадобится качающийся кондуктор или специальное сверло. Так входной диаметр останется заданной формы и диаметра.

Сразу после очистки подготовленного отверстия можно приступать к работе с химанкером для бетона. Если это капсула, то после ее погружения вкручивается шпилька. Если основание пористое или с пустотами, то сначала вставляется сетчатая втулка, потом крепеж, в завершение вводится инъекционный состав. Чтобы ориентироваться относительно объемной части выпускаемой массы, можно использовать пистолет с дозатором.

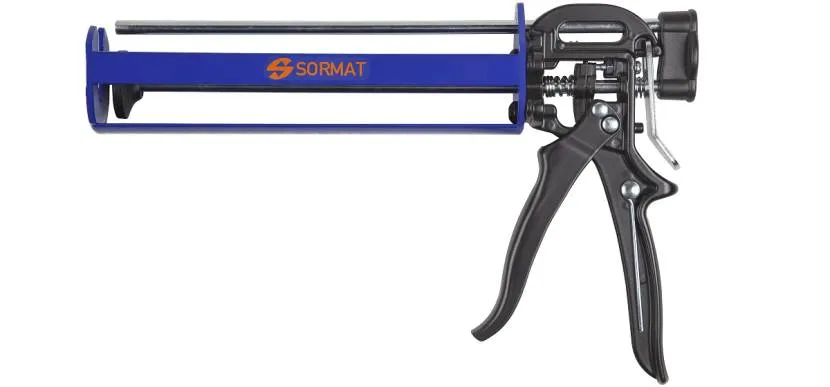

Пистолет для инъекционного анкера с дозатором Источник vsmete.ru

Разновидности и установка химических анкеров

Химические анкеры бывают двух типов: ампульные и инъекционные.

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают  в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или металлический рукав, иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера

Химический или механический анкер?

Устройство навесных вентилируемых фасадов связано с установкой кронштейнов к стенам из различных материалов, включая популярный в последнее время газосиликатный блок и аналогичные ему аэробетоны.

Низкая несущая способность анкерных креплений в данных материалах влечет за собой головную боль и удар по кошельку монтажных организаций.

Зачастую они встают перед выбором:

1. Применять механически анкер (фасадный анкерный дюбель), но уменьшать шаг кронштейнов, то есть ставить их чаще, чтобы больше кронштейнов воспринимали нагрузку от направляющей с облицовкой, распределяли ее, и в итоге нагрузка на точку крепления становилась меньше.
2. Использовать клеевой химический анкер, который имеет большие показатели вырывающей нагрузки из газосиликатных блоков, и устанавливать кронштейны реже. Но стоимость химического анкера значительно превышает цену механического. Тем более установка химического анкера — более длительный и технологичный процесс, что предъявляет дополнительные требования к квалификации рабочих, а так же, увеличивает время монтажа навесной фасадной системы.

Основываясь на изложенных фактах химический анкер заметно проигрывает механическому.

Но давайте убедимся окончательно.

Фасадный анкерный дюбель 10х115 с антикоррозионным покрытием- 48,47 руб/шт

Химический клеевой анкер баллон 350 мл — 1470 руб

Химическое анкерное крепление требует дополнительной комплектации:

Шпилька резьбовая метровая М10 А2 — 320 руб. Режется на 7 прутков по 130 мм. Цена 1 прутка — 45,7 руб

Шайба плоская М10 А2 — 1,39 руб

Гайка шестигранная М10 А2 — 6,60 руб

Объем отверстия 12х100 мм — 11,3 мл

Объем химического состава на 1 отверстие = ⅔ * 11,3 = 7,5 мл

Стоимость хим состава на 1 отверстие = 1470/350 * 7,5 = 31,5 руб

Итоговая стоимость химического крепления = 31,5+ 45,7+1,39+6,6 = 85,19 руб

Очевидно что стоимость химического анкера в 2 раза выше.

Но не стоит забывать что анкеры применяются для крепления кронштейнов, которые имеют свою цену, и требуют в свою очередь термоизолирующих прокладок и вытяжных заклепок для последующего крепления направляющих.

• Кронштейн усиленный 200 мм — 44,8 руб
• Паронитовая прокладка — 8,30 руб.
• Вытяжная заклепка А2/А2 4х10 — 2 шт на кронштейн = 3,2 *2 = 6,4 руб

Монтажная схема при механическом анкере: 3-х метровая направляющая удерживается на 5 кронштейнах (шаг кронштейнов по вертикали ~600 мм):

Монтажная схема навесной фасадной системы — 4-х пролетная

Стоимость крепления 3-х метровой направляющей на механические анкеры: 5* (48,47+44,8+8,30+6,4) = 5* 107,97 = 539,85 руб

Монтажная схема на химическом анкере : 3-х метровая направляющая удерживается на 3 кронштейнах (шаг кронштейнов по вертикали ~1200 мм):

Монтажная схема навесной фасадной системы — 2-х пролетная

Стоимость крепления 3-х метровой направляющей на химические анкеры: 3*(85,19+44,8+8,3+6,4) = 3* 144,69 = 434,07 руб

Таким образом стоимость крепления одной 3-х метровой направляющей навесной фасадной системы с помощью химических анкеров на 20 % дешевле варианта крепления на фасадные анкерные дюбели.

Конечно, в условиях реального объекта необходимо учитывать скидки на материалы от поставщиков, прочностные расчеты навесной фасадной системы для конкретной высоты, веса облицовки и ее выноса от плоскости стены, результаты актов вырывных испытаний крепежа на объекте. Данная заметка лишь преследует простую цель: убедить заказчиков, монтажников, проектировщиков, что химическое анкерное крепление для монтажа кронштейнов навесной фасадной системы не следует отбрасывать слепо, оно может быть вполне выгодным финансовым и конструктивным решением.

Наша команда, в свою, очередь готова произвести прочностные сравнительные расчеты навесных фасадных систем и выбрать наиболее оптимальную монтажную схему для вашего объекта.

Виды крепления

Механические

Механический тип крепежной системы представляет собой жесткий стержень из металла, который вкручивают или вбивают в бетонную поверхность. Надежность анкера обеспечивается за счет равномерного распределения нагрузки по всей его площади. Анкерные механические системы для газо- или пенобетона называют «бабочками» из-за их устройства. Металлические рабочие части стержней, которые вводятся в бетон, раскрываются как лепестки во время вкручивания резьбовой части системы. Так анкер становится похож на бабочку. Это гарантирует надежный крепеж.

Болты или шпильки с резьбой, которые вводятся в распорку анкера, могут во время вкручивания деформировать подготовленное в стене из бетона отверстие. Во избежание этого механические анкеры оснащены специальными манжетами, предупреждающими их продавливание резьбой болта. Такие анкерные системы «бабочка» используются для фиксации предметов и массивных конструкций на стенах из любого пористого стройматериала.

Механические крепежи различаются способами установки внутреннего элемента. Если стержень вкручивают, то усилие передается по резьбе. При забивании давление оказывают на клин. Лучше использовать приспособления из нержавеющей стали. Этим свойством обладают импортные анкеры HILTI. В линейке производителя «Хилти» устройства для ячеистого стройматериала маркируют HPD. Если нужно закрепить на стене относительно легкий предмет, рекомендуется выбирать анкерные шурупы HUS-H.

Благодаря особой системе крепления метизов, они не разрушают пористую структуру стены.

Преимущества и недостатки

К минусам механического типа крепления относят его непригодность для работы с ячеистыми строительными материалами низкой плотности. Плюсами технологии считается:

• простота монтажа;
• приемлемая цена;
• возможность фиксации тяжелых предметов.

Химические

Анкерные системы химического типа имеют следующие составляющие:

• резьбовой элемент из оцинкованной стали;
• клеящая смесь;
• резьбовая шпилька;
• дополнительная втулка.

Анкер химического типа похож на ампулу с клеем, состоящим из синтетических смол. В высверленное и очищенное отверстие вводится клеящая суспензия, которая становится после застывания монолитом с бетоном. Это надежно крепит металлический шуруп в стене. Вырвать его можно только с куском бетона. Этот вид фиксации считается более надежным, чем металлические или пластиковые дюбеля. Подобные крепежи выдерживают большую нагрузку, чем механические. Химический анкер для газобетона оснащен дозатором. С его помощью отмеряют нужный объем клея и уровень его распространения в стенной полости. Чем дальше в газобетон проникает клей, тем крепче держатся анкера.

Крепление с помощью специальных веществ более долговечное и надежное.

Плюсы и минусы

К положительным качествам химических крепежных систем относится:

• Полная герметичность рабочего отверстия.
• Отсутствие давления на стенки просверленного отверстия, что предупреждает его деформацию.
• Срок эксплуатации более 50-ти лет.
• Внутренняя часть не подвергается коррозии.

Химический метод установки анкера применяют только при необходимости фиксации тяжелых предметов, например, навесной мебели, телевизоров. Практикуется погружение в монтажные отверстия арматуры, чтобы получит прочную связку. Недостатки метода:

• Клей долго застывает. До начала пользования креплением может пройти до суток.
• Невозможно разобрать соединение. Клей становится единым целым с газобетоном и внутренним стержнем. Чтобы устранить свободную часть, оставшуюся снаружи, ее срезают болгаркой.
• Высокая стоимость.
• Непродолжительный срок годности.
