Возведение стен из гипсокартона в квартире: межкомнатных и полноценных

Пошаговая прокладка

Ниже представлена пошаговая инструкция по установке электрической проводки под отделкой из гипсокартона.

Шаг 1. Подготовка

Соберите металлический профиль, но не спешите с монтажом гипсокартонных листов. Решите, где размещать проводку: под потолком или по стенам. Все зависит от конкретной ситуации. При наличии подвесного или натяжного потолка лучше прятать провода вверху, а затем опускать по вертикали к розеткам, выключателям и другим коробкам.

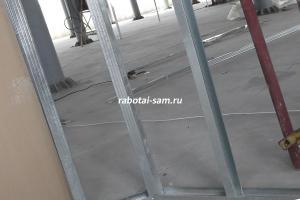

Монтаж каркаса под гипсокартон

Шаг 2. Монтаж коробки

Разместите распределительные коробки. Одна такая должна быть в каждом помещении дома. Прикрепите компонент к стене или потолку, используя саморезы.

Установка распределительных коробок под гипсокартоном

Шаг 3. Укладка проводов

Подготовьте нужные материалы и инструменты, а затем приступайте к монтажу. Закрепите клипсы по маршруту прокладки кабеля. Расстояние между крепежными элементами должно быть не менее 30–40 см. Возможно использование пластиковых хомутов, что ускорит выполнение работ, однако повысит вероятность повреждения гофры из-за острых концов профиля.

Прежде чем протянуть гофру через металлический каркас, просверлите отверстия подходящего диаметра. Можно купить профиль с уже проделанными отверстиями. Аналогичный метод используется для соединения распределительной коробки и точек, где будут устанавливаться розетки и выключатели. Отметьте на гипсокартоне то место, где будет соответствующий компонент, а затем пришейте лист к каркасу.

https://youtube.com/watch?v=znZp_0768Rc

Шаг 4. Коммутация электроустановочных изделий

Останется установить розетки и выключатели. Их принято называть электрическими точками. При помощи дрели выполните отверстия в тех местах, где они должны располагаться. Установите подрозетники в гипсокартон. В днище нужно сделать отверстия, чтобы через них продеть проводку. Вытяните кабель и поместите подрозетник в штробе. Когда все будет сделано, проверьте электрическую цепь, подав в квартиру или дом питание с распределительного щитка.

Установка розеток и выключателей в гипсокартоне

Общие сведения

Прикрепить полотно гипсокартона к стене можно по двум основным технологиям: посадить на клеевой состав или прикрепить к обрешетке на саморезы (можно сделать из деревянных реек или металлического профиля). У каждого из представленных способов есть своим достоинства и недостатки.

Методы крепления гипсокартона, достоинства и недостатки

Клеевой метод помогает сохранить объем помещения, а по скорости такие работы выполняются намного быстрее и немного дешевле, технологически способ проще. Но недостаток заключается в том, что это не дает выравнивать стены с кривизной, которая больше 4 см, а также спрятать материалы для шумоизоляции, теплоизоляции и различными коммуникации. Помимо этого, такой способ не даст возможности воплотить различные дизайнерские идеи в оформлении квартиры.

В каркасном способе все вышеперечисленные достоинства становятся недостатками, а недостатки – достоинствами. Но можно с уверенностью утверждать, что эти способы никак не сравнить по эффективности.

Много будет зависеть от конкретной ситуации в помещении, где проводят ремонтные работы. Для обрешетки листа гипсокартона используют металлический профиль или деревянные бруски. К слову, в странах Запада и США чаще всего используют именно каркас из дерева, а в постсоветском пространстве пользуются популярностью профили из металла. Такую приверженность к определенному типу каркаса невозможно ничем объяснять, скорее, это просто сложившаяся традиция.

Стоит отметить и то, что у брусьев из древесины есть ряд недостатков:

1. Невозможность установки во влажных помещениях, так как есть риски деформации.
2. Монтажный процесс труднее.
3. Обязательно следует пропустить четырехсторонний станок (имеется в виду распил на любом оборудовании, который допускает отклонения в 0.2 см, а это не допускается при методе «сухой штукатурки») чтобы привести все к одному размеру.

Инструменты и приспособления

Как и любая разновидность ремонтных работ, выравнивание стен гипсокартоном на каркасе своими руками требует приобретения материал, а также наличия определенных инструментов:

• Листы гипсокартона. Для зала, спальни, детской комнаты, коридора – используйте обычные листы, светло-серого оттенка, для ванной, кухни и санитарного узла – зеленого оттенка, так как эта разновидность материала подойдет для помещений с повышенной влажностью, а для стенки возле печки или камина илисты светло-розового цвета (имеют устойчивость к огню). Отметим, что есть и отдельная разновидность материала для использования в котельной для бани (ГКЛВ), который объединяет свойства двух последний. Он имеет повышенную устойчивость ко влаге и огнестойкий (темно-серого цвета).
• Шпатлевка гипсовая.
• Оцинкованный профиль из металла ПНП, размером 2.8*2.7 см. Его крепят к стене, полу и потолку. Он служит направляющей для каркаса.
• Оцинкованный профиль ПП из металла (называется потолочным» с сечением 6*2.7 см). Он послужит отличной решеткой для того, чтобы крепить листы гипсокартона.
• Дюбель-саморез 0.6*6 см (или 0.8*8 см) для того, чтобы устанавливать направляющие профили ПНП.
• Подвесы для крепления ПП профиля на стену. Чем больше их будет установлено, тем жестче получится каркас, а соответственно, и обшивка.
• Метизы-«клопики» (0.9 см) для того, чтобы скреплять подвесы с профилем ПП.
• Саморезы, длина 3.5 см Ими потребуется крепить гипсокартонные листы с обрешеткой.
• Армирующая стеклосетка для выполнения шпатлевки швов между листами гипсокартона (в простонародье «серпянка»).

Ничего не получится сделать, если не использовать такие инструменты:

• Перфоратор со сверлом для работ по бетону или электрическая дрель.
• Шуруповерт с наконечником крестообразной формы.
• Болгарка.
• Электрический лобзик.
• Строительный нож и к нему сменное лезвие.
• Отвес.
• Молоток.
• Карандаш или маркер для разметки.
• Рулетка или линейка из металла, длинна которой будет 10 см.
• Пассатижи для того, чтобы сгибать подвесы.
• Ножницы по металлу (пригодятся во время нарезания профиля в размер).
• Рубанок, лезвие должно быть скошено – для формирования фаски под шпатлевку.
• Широкий и узкий шпатель.

Если вы планируете выполнить работы по утеплению или звукоизоляции комнаты, вам потребуются дополнительные материалы.

Подготовительные работы

В первую очередь следует разработать проект перегородки. Это не только упростит расчет материалов, которые потребуется закупить, но и позволит продумать схему монтажа листов, при которой останется минимум обрезков и излишков.

Если перегородка выполняется от стены до стены, в ней обычно подразумевается дверной проем. Ширина проема подбирается в соответствии с габаритами дверного блока, который предполагается установить. В этом случае по периметру дверного проема необходимо запроектировать каркас из стоечного профиля с бруском из дерева внутри по всей длине – он усилит конструкцию. Сечение бруска подбирается по внутренней ширине профиля, чтобы деревянный вкладыш был плотно зафиксирован, но при этом не распирал профиль, нарушая его геометрию.

На этапе проектирования определяется расположение стоек, к которым лист крепится краями и вертикальной осью. Также заранее определите, где будут расположены розетки и выключатели, запроектируйте усиленные деревянными брусками закладные, в местах, где на стену планируется навесить полки или иные конструкции.

Подробная схема с указанием всех размеров существенно упростит и ускорит монтаж конструкции.

Крепление гипсокартона в углах

Крепление гипсокартона в углах имеет свои особенности в зависимости от способа устройства угла.

При однолистовой обшивке каркаса, смежные листы внешнего угла, как бы накладываются друг на друга. Торец листа в углу должен быть срезан до гипса. То есть, на торце углового листа не должно быть картонной кромки. Она помешает шпаклевать угол. Листы внутреннего угла также срезаются до гипса. При Т-образной стыковке, торец листа срезается под 45⁰, для лучшего шпаклевания.

При двухслойной обшивке, листы в углу, попеременно смещаются. Это хорошо видно на представленных фото. Также внимательно посмотрите, как чередуются саморезы в углу.

Подготовка

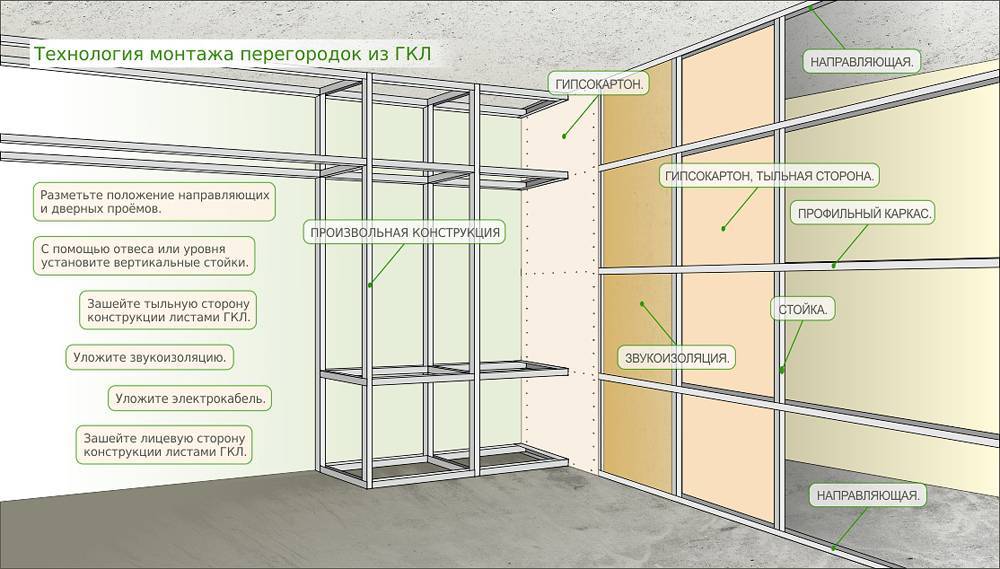

Как делается перегородка из гипсокартона своими руками пошаговая инструкция по ее установке — расскажем далее. При ее соблюдении можно легко и без проблем построить перегородку из гипсокартона своими руками. Работы разделяются на следующие этапы:

1. Разметка.
2. Установка каркаса.
3. Монтаж гипсокартона.
4. Укладка изолирующих материалов.

Первым этапом является разметка. Она не представляет особой сложности, следует всего лишь провести замеры помещения, перенести их на бумагу и рассчитать необходимое количество стройматериалов. Проведя такие расчеты, нужно приобрести следующие материалы:

• Гипсокартон толщиной от 6 до 12.5 мм. Его толщина варьируется в зависимости от предполагаемой нагрузки на стены.
• Металлический профиль. Его ширина составляет от 50 до 100 мм, выбор зависит от нагрузки на стену.
• Вертикальные стойки для каркаса.
• Саморезы. Их выбор зависит от материала, использованного для стен здания. Для их вкручивания нужен шуруповерт.
• Отвес для замеров.
• Изоляционные материалы – минеральная вата или пенополистирол.
• Для установки перегородки в бетонном здании понадобится перфоратор.

Видео: перегородки из гипсокартона своими руками

После приобретения всех необходимых инструментов и материалов можно приступать к установке перегородки.

Особенности материала, его применения и монтажа

В силу строения гипсокартонные листы обладают сравнительно высокой жесткостью, прочностью и восприимчивостью к нагрузкам при небольшом весе и удобстве разделывания на фрагменты. Ниже представлена стандартная классификация материала с пояснениями по возможному применению.

Вид	Обозначение	Характеристика	Применение	Цвет листа	Маркировка
Обычный	ГКЛ	Соответствуют нормам	В условиях с нормальным влажностным режимом	Серый	Синий
Сопротивляющийся возгоранию	ГКЛО	В сердечник добавлены армирующие добавки	Серый (розовый)	Красный
Влагостойкий	ГКЛВ	Используется ипрегнированный картон, гидрофобные и антигрибковые добавки в материал сердечника	В обычных условиях, при повышенной влажности атмосферы, при размещении конструкций рядом с открытым огнем	Зеленый	Синий
Влагостойкий, сопротивляющийся возгоранию	ГКЛВО	Комбинация свойств ГКЛВ и ГКЛО	Зеленый	Красный

На иллюстрации показан стандартный вид листов с характерным цветом-маркировкой.

Показатели прочности, вреда и другие эксплуатационные свойства гипсокартона приведены в таблице.

Размеры и толщины листов схожи у большинства производителей. Так, для панелей фирмы Кнауф характерны такие габариты и вес.

Выделяют разные варианты кромок листов, используемые для образования необходимой формы стыка или края конструкции.

Отечественные производители обозначают тип кромки иначе.

С учетом всех перечисленных особенностей материала, маркировка листов должна включать основные данные о панелях, а именно:

• тип листа;
• форма кромки;
• габариты (толщина х ширину х длину) в мм;
• стандарт производства.

Маркировка листа гипсокартона

Из чего лучше сделать перегородку – обычного, влагостойкого или огнестойкого материала – зависит от условий эксплуатации помещения.

Варианты монтажа гипсокартона

В зависимости от того, каким будет назначение конструкции — перегородки из гипсокартона для зонирования или разделения помещений, выравнивание стен, создание рельефа – и наличия твердой основы, листы монтируются на клеевой слой или с помощью саморезов на каркас. Он может быть деревянным или металлическим.

Межкомнатная перегородка из гипсокартона с дверью

Монтаж гипсокартона бескаркасная обшивка стен гипсокартоном

Бескаркасная отделка стен гипсокартоном – это довольно быстрый и элементарный способ выровнять поверхности. И так реально сэкономить довольно много площади.

Для крепления применяется специальный клей. С перепадом до 0,02 м подойдет продукт под названием «Перфликс». Его накладывают на листы небольшими горками, которые разравниваются при придавливании гипсокартона к стене. Если перепад  достигает 0,05 м, то предварительно нужно зафиксировать узкие полосы гипсокартона, а уже на них крепить основные листы.

В целом процедура включает такие этапы:

1. Очищение стен от устаревшей отделки.
2. Подготовка необходимых материалов и инструментов.
3. Обработка поверхностей грунтовкой.
4. Раскрой листов.
5. Нанесение клея на одну деталь и крепление его к стене.

Межкомнатная перегородка из гипсокартона с шумоизоляцией

Строя новый дом или меняя стандартную планировку уже готового жилья, мы часто задумываемся об установке межкомнатных каркасных перегородок для более эффективного зонирования и увеличения полезной площади помещений.

• Не станем описывать все этапы возведения конструкций, так как этому будет посвящена отдельная подробная статья. Расскажем только об особенностях и преимуществах перегородок, а также о правилах их звукоизоляции:
• Так как эти конструкции не являются несущими, использовать тяжелый массивный кирпич или бетон, при их изготовлении, необязательно.
• В широком ассортименте строительных материалов, предназначенных для таких работ, наибольшее предпочтение отдается гипсокартону. Его достоинства в том, что он универсален, недорог, легок в монтаже и отличается идеально ровной поверхностью.
• Однако, наряду с установкой, не следует забывать и о звукоизоляции гипсокартонных перегородок между комнатами.

Эффективность конструкции зависит от сочетания мягкого внутреннего слоя, поглощающего шум, с жесткими звукоотражающими наружными слоями. Уровень звукоизоляции, в таких конструкциях, зависит от толщины и жесткости облицовочных слоев, ширины промежутка между ними, а также коэффициента шумопоглощения внутреннего материала.

Узкие многослойные перегородки намного эффективней, чем толстые монолитные. Вдобавок они способны существенно сэкономить полезную площадь жилья. Оборудуя перегородку из гипсокартона звукоизоляцией, необходимо помнить о том, что места крепления каркаса к жестким конструкциям, потолку и полу, нужно обязательно изолировать упругими прокладками.

Важно!

Пошаговая инструкция по изготовлению перегородки из гипсокартона своими руками

Дело накроется медным тазом, коль нет стабильного каркаса – факт, подтвержденный не однократным опытом новичков. Крепления должны быть сделаны по ГОСТ, а вся конструкция изготовляется с солидным запасом прочности, чтобы она намертво закрепилась, хорошо изолировала звук и выдерживала большие нагрузки, насколько это возможно при гипсокартонных межкомнатных перегородках. Рассмотрим изготовление каркаса из ГКЛ подробнее.

ШАГ 1: размечаем несущие профили на полу, стенах, потолке. Это сделать очень просто при помощи веревки, горизонтального уровня и простейшего отвеса. Проследите, чтобы не было отклонений и перемеряйте 10 раз, иначе у вас будет стена в стиле Пизанской башни.

ШАГ 2: крепим профили UW. Предварительно клеим на профиль звукоизоляционную ленту. Крепление проводим дюбелями или шурупами, если профиль лежит на деревянной поверхности. Прикручивается через каждые 25-30 сантиметров – не экономите несколько копеек на шурупах, ведь придется потратить гораздо больше, если стена отвалится.

ШАГ 3: крепление вертикальных стояков. Межкомнатные стены из гипсокартона крепятся на профили CW, низ которых устанавливается на несущие профили на полу, а верх заводится в потолочные несущие элементы. Они должны заходить минимум на 2 сантиметра – чем больше, тем лучше. Крепится «блохами» – специальными шурупами для крепления металлических профилей.

ШАГ 4: профилем надо сделать окантовки. По всему периметру, стены, затем по периметру проемов, которые вы предполагаете соорудить (двери, окна и прочее).

Прежде чем сделать перегородку из гипсокартона важно закрепить дверную коробку. Это обязательно делается на этапе изготовления каркаса, а потом уже прикрепляется гипсокартон. В профили засовывается брус аналогичного размера из сосны (она дешевле), затем к нему через профиль привинчивается дверная рама, можно привинтить еще несколько поперечин для жесткости

В профили засовывается брус аналогичного размера из сосны (она дешевле), затем к нему через профиль привинчивается дверная рама, можно привинтить еще несколько поперечин для жесткости.

Обшивка стен гипсокартоном своими руками: как монтировать каркас

Для начала разберемся с необходимым материалом. Как правило, выравнивание стен гипсокартоном осуществляется с помощью двух типов профилей – ud и cd. Следует запомнить одну вещь – профили ud (направляющие) предназначены для задания плоскости поверхности, а профили cd (несущие) служат для усиления конструкции и придания ей объема.

Теперь поговорим о каркасе. Исходя из того, что профили udпредназначены для формирования плоскости, делаем простой вывод – их необходимо установить на полу, потолке и прилегающих к обшиваемой поверхности стенах. Последовательность установки следующая:

1.Сначала идет пол – если речь идет о соблюдении геометрии помещения и выдерживании углов в 90˚, то здесь особое внимание необходимо уделить именно напольной направляющей. Чтобы все было четко, устанавливать направляющие по полу необходимо вдоль всех существующих стен. Если речь идет только об одной стене, то здесь направление этой направляющей необходимо выбирать исходя из того, чтобы как можно меньше воровалось пространство

Если речь идет только об одной стене, то здесь направление этой направляющей необходимо выбирать исходя из того, чтобы как можно меньше воровалось пространство.

2. Теперь прилегающие стены – здесь без уровня не обойтись. Настенный направляющий профиль вставляется в напольный, после чего позиционируется относительно вертикального уровня и крепится с помощью дюбелей или саморезов.

3. Ну и в последнюю очередь устанавливается потолочная направляющая, которая одним концом вставляется в левый настенный профиль, а другим – в правый. Фактически направление установки этого профиля уже задано настенными направляющими, поэтому в процессе крепления остается немного скорректировать его положение с помощью длинного уровня или нитки.

Следующий этап, который предусматривает выравнивание стен гипсокартоном своими руками – это усиление каркаса и придание ему объема. Здесь следует понимать одну вещь – именно к этим профилям прикручивается гипсокартон

Поэтому уделить особое внимание нужно двум моментам

Согласно этим требованиям и производим установку cd-профилей:

1. Первым делом нужна разметка. Через каждые 400 или 600мм от любой стены отмечаем вертикальные линии, идущие от потолка до пола.

2. Дальше относительно этих линий через каждые 600мм, начиная от пола, устанавливаем на стену П-образные кронштейны. Поставить их нужно с этим промежутком вдоль каждой из начерченных линий.

3. Теперь дело за несущими профилями cd. Нарезаем их необходимого размера и вставляем одним концом в направляющий потолочный профиль, а другим – в направляющий напольный профиль.

Позиционируем их согласно разметкам в 400 или 600мм и крепим к направляющим саморезами по металлу диаметром 3,5мм и длиной 9,5мм. В народе эти саморезы называются «тексы», «блохи», «клопы» или «элемки». Их необходимо установить по две штуки с каждой стороны профиля cd.

4. Завершающим этапом выравнивания стен с помощью гипсокартона, а точнее сооружения каркаса, является крепление профилей к существующей стене. Чтобы профили cd не выпадали из плоскости, поперек необходимо натянуть пару нитей, на касание к которым и фиксируются несущие профили. Крепятся они к П-образному кронштейну с двух сторон все теми же саморезами диаметром 3,5мм и длиной 9,5мм.

Вот теперь с полной уверенностью можно сказать, что каркас для гипсокартона выполнен в полном объеме.

Крепление ГКЛ к бетонной поверхности без профиля

Так как бетонная поверхность чаще всего не имеет резких перепадов и глубоких неровностей, листы гипсокартона можно фиксировать с помощью клея. Однако гипсовые клеевые смеси в этом случае использовать нельзя, так как бетон и гипс несовместимы по составу. Для фиксации ГКЛ к бетонной поверхности лучше всего подходит клей на акриловой основе.

Поверхность необходимо подготовить:

• На бетоне делают насечки.
• Вскрывают стену грунтовкой.

Далее:

• Лист укладывают на ровную поверхность, зубчатым шпателем наносят клей.
• Прижимают к основанию, и фиксируют подпоркой, пока клей не схватится.
• Второй лист клеят только после того, как клей на первом полностью высохнет.

Если стена кривая, используют маяки из реек или полосок ГКЛ.

Основные преимущества межкомнатных перегородок из гипсокартона

Разберемся, что дает нам конструкция из такого материала и стоит ли ее делать или лучше заменить чем-то другим. Возможно, вы уже сравнивали ГКЛ с ламинированной ДСП, фанерой, МДФ панелями и пришли к выводу, что межкомнатные перегородки из гипсокартона обойдутся гораздо дешевле вышеперечисленных альтернатив. Это верно, цена – основное преимущество, но есть и другие. Рассмотрим их.

1. Высокая скорость строительства. Опытный мастер сможет сделать стену в обычной квартире за 6-7 часов и это без преувеличения. Попробуйте выложить стену из кирпича за такой короткий срок – это будет гораздо тяжелее.
2. Нет цемента – нет проблем. Вам не придется заливать водой раствор, крутить что-то в бетономешалке, просить соседа помочь с мешками цемента. Все материалы сухие, легкие и крепятся на шурупах и дюбелях.
3. Огнестойкость. Дети играются спичками? Гипсокартон их не боится, как и высоких температур. Проводка внутри ГКЛ на 100% будет безопасна.
4. Изоляция звука. Простенок из гипсокартона поглощает 45 дБ шума даже без утеплителя, а с минеральной ватой и при правильной установке поглотит 65-70 дБ (это примерно шум от старой и изношенной стиральной машины).
5. Внутри стен можно спрятать любые коммуникации, включая электрику и водопровод, стены можно делать любой толщины.
6. Минимальная нагрузка на перекрытие. 1 м2 такой стены весит 18 кг после оштукатуривания.
7. Безвредны. Гипс не выделяет вредных веществ – натуральный материал, обшит бумагой.

Перегородки из ГКЛ имеют небольшие недостатки. Первый «минус» – низкая несущая конструкция. На такую стену не установишь навесной аквариум на 300 литров, усиления из профиля и брусков желательно делать даже под ТВ весом в 20-30 кг, чтобы болты не вырвало из ГКЛ.  Второй недостаток – боязнь воды. Если у вас в планах есть частый полив стены водой из ведра, тогда гипсокартон не подойдет – за несколько промоканий бумага утратит свою плотность и лист может разрушиться.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Резка ГКЛ

Лист надламывают, сдвинув его так, чтобы он нависал над полом, затем переворачивают и разрезают картон на обороте. Если нужен кусок в форме буквы Г, то короткий рез выполняют ножовкой, длинный ножом. Криволинейные разрезы делают электролобзиком. Отверстия под розетки и т. п. выполняют до крепления листа к обрешетке — прямоугольные ножом, круглые дрелью с коронкой по гипсокартону.

Даже не имеющий опыта строительных работ человек может самостоятельно выровнять стену гипсокартоном или изготовить межкомнатную перегородку простой формы. Этот способ более экономичный и менее трудоемкий, чем оштукатуривание или кладка из кирпича или блоков.
