Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

ВАХ резистора

Для того, чтобы начертить этот график, нам потребуется пропускать через резистор напряжение и смотреть соответствующее значение силы тока тока. С помощью крутилки я добавляю напряжение и записываю значения силы тока для каждого значения напряжения. Для этого берем блок питания,  резистор и начинаем  делать замеры:

Вот у нас появилась первая точка на графике. U=0,I=0.

Вторая точка: U=2.6, I=0.01

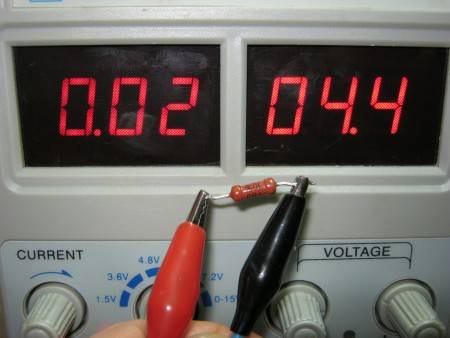

Третья точка: U=4.4, I=0.02

Четвертая точка: U=6.2, I=0.03

Пятая точка: U=7.9, I=0.04

Шестая точка: U=9.6, I=0.05

Седьмая точка: U=11.3, I=0.06

Восьмая точка: U=13, I=0.07

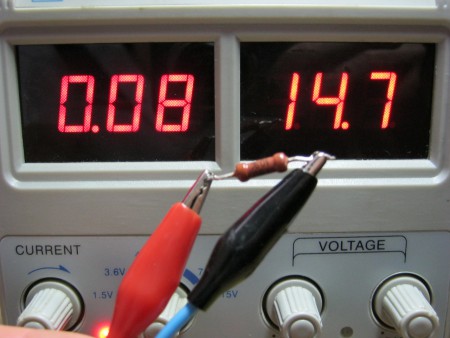

Девятая точка: U=14.7, I=0.08

Давайте построим график по этим точкам:

Да у нас получилась почти прямая линия! То, что она чуть кривая, связана с погрешностью измерений и  погрешностью самого прибора. Следовательно, так как у  нас получилась прямая линия, то значит такие элементы, как резисторы называются элементами с линейной  ВАХ.

Расчет мощности стабилизатора напряжения

Калькулятор расчета мощности стабилизатора напряжения для дома.

Для правильного выбора мощности стабилизатора, необходимо определить сумму мощностей всех потребителей, нуждающихся одновременно в снабжении электроэнергией. А также, имейте ввиду потребителей, включающихся единовременно. ..на них тоже рассчитывайте

ВАЖНО: Необходимо учитывать, что электродвигатели имеют пусковые токи гораздо выше номинальных. Мощность стабилизатора при использовании асинхронных двигателей, компрессоров, насосов должна в 3-5 раз превышать номинальную мощность потребителей

Для того чтобы правильно рассчитать мощность стабилизатора напряжения необходимо последовательно сложить мощность всех потребителей включаемых одновременно с учетом пусковых токов.

Мощность каждого бытового прибора Вы можете посмотреть в паспорте или на самом приборе, как правило эта цифра указывается на задней стенке прибора.

Так же необходимо учитывать различные типы нагрузки.

Нагрузка существует как активная, так и реактивная.

Активная нагрузка, потому и называется активной, что вся потребляемая электроэнергия преобразуется в другие виды энергии (тепловую, световую и др.). Многие приборы и устройства имеют только активную нагрузку. К таким приборам и устройствам можно отнести лампы накаливания, обогреватели, электроплиты, утюги и т.д. Если их указанная потребляемая мощность составляет 1 кВт, для их питания достаточно стабилизатора мощностью 1кВт.

Реактивные нагрузки. К таким устройствам можно отнести приборы и изделия имеющие электродвигатель. Среди бытовой техники, таких устройств очень много — это почти вся электронная и бытовая техника. Такие приборы имеют полную мощность и активную. Полная мощность исчисляется ВА (вольт-амперы), активная мощность исчисляется Вт (ваттах).

Полная мощность (вольт-амперы) и активная мощность ( ватты) связаны между собой коэффициентом cos ф. На электроприборах имеющих реактивную составляющую нагрузки , часто указывают их активную потребляемую мощность в ваттах и cos ф.

Для того чтобы Вам подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на cos ф.

Например: если на дрели написано «700 Вт» и » cos ф = 0,7″, это означает, что на самом деле потребляемая инструментом полная мощность будет равна 700/0,7=1000 ВА. Если cos ф не указан, то в среднем активную мощность можно разделить на 0,7.

Многие приборы в момент пуска могут потреблять энергии в несколько раз больше чем их номинальная мощность. К таким приборам относятся все устройства содержащие двигатель.

К примеру, глубинный насос, холодильник и т.д.. Указанную в паспорте потребляемую мощность необходимо умножить на 3-5 раз, иначе Вы не сможете включить эти устройства через стабилизатор, потому что будет срабатывать защита от превышения мощности.

После того как Вы получили суммарную мощность всех приборов, необходимо посчитать какие именно приборы будут включатся одновременно и у каких приборов есть пусковые токи. Только в этом случае Вы правильно рассчитаете правильную мощность стабилизатора напряжения необходимого для питания Вашей бытовой техники.

Рекомендуется выбирать модель стабилизатора с 20% запасом по мощности. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым, увеличив его срок службы, во-вторых, создадите себе резерв мощности для дополнительного подключения нового оборудования.

Источник

Нужен ли стабилизатор для котла?

Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. «Мой котел уже десять лет без стабилизатора замечательно работает», «он нормально все перепады терпит», — говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег

Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.

Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.

Как перевести вольт-ампер в ватты

Разобравшись, что же такое ва, нужно рассмотреть, что нужно делать, если необходимо вольт ампер перевести в ватт. Для решения бытовых задач можно следовать следующему алгоритму:

1. В инструкции источника питания нужно найти значение потребляемой им мощности. Часто производящие фирмы указывают значение этого параметра в вольт-амперах. Оно обозначает наибольшее количество электрической энергии, которое устройство способно потребить из сети. Таким образом, его можно приравнять к полному мощностному значению.
2. Теперь нужно узнать коэффициент полезного действия эксплуатируемого источника. Он определяется особенностями его конструкции и тем, сколько приборов к нему подсоединено. На практике такой коэффициент при подключении бытовой и профессиональной техники обычно варьируется в пределах 0,6-0,8.
3. После этого выполняется собственно перевод вольт-амперных единиц в ваттные. Для его выполнения нужно узнать активную мощность прибора, поставляющего бесперебойное питание. Чтобы узнать ее значение в ваттах, нужно потребляемый мощностной параметр в вольт-амперах, обозначенный производителем в прилагающейся документации, перемножить на КПД устройства (он же – коэффициент мощности). Это можно выразить посредством формулы: В = ВА*КПД.

Способ расчета можно показать на примере. Допустим, в техническом паспорте аппарата указано, что его потребляемая мощность равняется 2000 вольт-ампер. Коэффициент полезного действия оказывается равным 0,7. Если перемножить числа, получается: 2000*0,7=1400 Ватт. Данное число показывает активную потребляемую мощность, выдаваемую данным устройством. Оставшиеся 30% представляют собой энергетические потери, связанные с функционированием питательного блока.

Также для перевода ва в вт применяется калькулятор. Нужно заполнить поля, которые предлагает экранная форма, значениями, соответствующими показателям того или иного прибора, и нажать кнопку, инициирующую расчеты. По завершении пользователь получит нужное мощностное значение в ваттах.

Важно! Активное мощностное значение по определению не может превышать полную мощность. Но у определенной части потребителей электротока (к примеру, лампочек накаливания, кипятильников, электрочайников) эти два показателя равны друг другу за счет отсутствия компонента реактивной нагрузки, поэтому при расчетах, связанных с ними, не потребуется ватты переводить в вольтамперы или наоборот. У данных приборов мощностные цифры, выраженные в ваттах, будут идентичны таковым в вольт-амперах

Это обозначает, что уровень, потребляемый прибором и требующийся для его исправного функционирования, будет равняться активной мощности, выраженной в ваттах

У данных приборов мощностные цифры, выраженные в ваттах, будут идентичны таковым в вольт-амперах. Это обозначает, что уровень, потребляемый прибором и требующийся для его исправного функционирования, будет равняться активной мощности, выраженной в ваттах.

Пример подбора стабилизатора по мощности

Стабилизатор приобретается для одновременной защиты трех однофазных потребителей

Не будем акцентировать внимание на конкретном виде устройств, назовем их просто: потребитель 1, потребитель 2 и потребитель 3

Согласно заводским паспортам:

• номинальная мощность потребителя 1 составляет 600 Вт, потребителя 2 – 130 Вт, потребителя 3 – 700 Вт;
• коэффициент мощности потребителей 1 и 2 равен 0,7, потребителя 3 – 0,95.

Определяем мощность нагрузки. Пусть потребитель 1 относится к категории оборудования, характеризующегося наличием высоких пусковых токов. При расчёте используем не его номинальную мощность, а максимальную – пусковую, равную согласно технической документации 1800 Вт. Используя вышеуказанную формулу, переведём мощность каждого потребителя из Вт в ВА:

• 1800 / 0,7 = 2571,4 ВА – для потребителя 1;
• 130 / 0,7 = 185,7 ВА – для потребителя 2;
• 700 / 0,95 = 736,8 ВА – для потребителя 3.

Теперь определим суммарную потребляемую мощность планируемой нагрузки в Вт и ВА:

• 1800 + 130 + 700 = 2630 Вт;
• 2571,4 + 185,7 + 736,8 = 3493,9 ВА.

Дальнейший выбор стабилизатора будем проводить, учитывая, что полная мощность нагрузки на устройство составит 3493,9 ВА, а активная – 2630 Вт (обратите внимание на разницу значений в Вт и ВА). Далее определяем запас мощности

Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

Далее определяем запас мощности. Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

• 2630 х 0,3 = 789 Вт – запас активной мощности;
• 34,939 х 0,3 = 1048,17 ВА – запас полной мощности.

Следовательно мощность нагрузки с учётом запаса составит:

• 2630 + 789 = 3419 Вт;
• 3493,9 + 1048,17 = 4542,07 ВА.

Теперь выберем модели однофазного стабилизатора с необходимой мощностью для электропитания нашей нагрузки (с учетом запаса), используя стандартный мощностной ряд однофазных инверторных стабилизаторов производства ГК «Штиль»:

Полная мощность, ВА	Активная мощность, Вт
350	300
550	400
800	600
1000	800
1500	1125
2000	1500
2500	2000
3000	2500
3500	2750
5000	4500
7000	5500
8000	7200
10000	9000
12000	11000
15000	13500
20000	18000

Ближайшая с большей стороны к расчётным значениям мощность – 5000 ВА и 4500 Вт, следовательно, именно такой стабилизатор подходит для подключения потребителя 1, потребителя 2 и потребителя 3.

Предположим, что потребителя 1, потребителя 2 и потребителя 3 необходимо подключить не к однофазному, а к трехфазному стабилизатору. Стандартный мощностной ряд ГК «Штиль» для подобных устройств следующий:

Полная мощность, ВА	Активная мощность, Вт
6000	5400
10000	8000
15000	13500
20000	16000

Нагрузку со значением полной мощности в 4542,07 ВА и активной – в 3419 Вт, возможно подключить к одной фазе трехфазного стабилизатора с выходной мощностью 15000 ВА / 13500 Вт, в котором отдельная фаза выдаст максимально – 5000 ВА / 4500 Вт.

Выбрать менее мощную модель стабилизатора позволит распределение нагрузки, то есть подключение каждого потребителя к отдельной фазе. Наибольшая нагрузка будет на фазе, питающей потребитель 1, энергопотребление которого – 1800 Вт / 2571,4 ВА.

Рассчитаем необходимый потребителю 1 запас мощности (примем рекомендованное значение запаса в 30%):

• 1800 х 0,3 = 540 Вт – запас активной мощности;
• 2571,4 х 0,3 = 771,4 ВА – запас полной мощности;
• 1800 + 540 = 2340 Вт – активная мощность потребителя 1 с учётом запаса;
• 2571,4 + 771,4 = 3342,8 ВА – полная мощность потребителя 1 с учётом запаса.

Значит, максимально возможная нагрузка на одну фазу стабилизатора при условии подключения трех потребителей к различным фазам может составить: 3342,8 ВА / 2340 Вт.

Выберем модель стабилизатора с выходной мощностью 10000 ВА / 8000 Вт, в которой допустимая нагрузка на одну фазу приблизительно равна 3333 ВА / 2666 Вт. В данном случае допустимо выбрать стабилизатор с полной мощностью чуть меньшей, чем расчётная – фактически это снизит запас по мощности для потребителя 1 на 1-2%.

Обратите внимание!

Существуют стабилизаторы топологии «3 в 1», то есть с трехфазным входом и однофазным выходом. Подобная схема позволяет равномерно нагрузить трехфазную сеть при подключении однофазной нагрузки.

Схемы включения стабилитрона

Основная схема включения стабилитрона – последовательно с резистором, который задает ток через полупроводниковый прибор и берет на себя излишек напряжения. Два элемента составляют обычный делитель. При изменении входного напряжения падение на стабилитроне остается постоянным, а на резисторе изменяется.

Такая схема может использоваться самостоятельно и называется параметрическим стабилизатором. Он поддерживает напряжение на нагрузке постоянным, несмотря на колебания входного напряжения или потребляемого тока (в определенных пределах). Подобный блок ещё используют в качестве вспомогательной схемы там, где нужен источник образцового напряжения.

Подобное включение также применяется в качестве защиты чувствительного оборудования (датчиков и т.п.) от нештатного появления высокого напряжения в линии питания или измерения (постоянного или случайных импульсов). Все, что выше напряжения стабилизации полупроводникового прибора, «срезается». Такая схема называется «барьером Зенера».

Раньше свойство стабилитрона «срезать» верхушки напряжения широко использовалось в схемах формирователей импульсов. В цепях переменного тока применялись двуханодные приборы.

Но с развитием транзисторной техники и появлением интегральных микросхем такой принцип стал использоваться редко.

Если под рукой отсутствует стабилитрон на нужное напряжение, его можно составить из двух. Общее напряжение стабилизации будет равно сумме двух напряжений.

Хотя в технической документации времен СССР разрешается включение параллельное зенеров в параллель, но с оговоркой, что приборы должны быть однотипные и суммарная фактическая мощность рассеяния в процессе эксплуатации не должна превышать допустимую для единичного стабилитрона. То есть, увеличения рабочего тока при таком условии не добиться.

Для повышения допустимого тока нагрузки используется другая схема. Параметрический стабилизатор дополняется транзистором, и получается эмиттерный повторитель с нагрузкой в цепи эмиттера и стабильным напряжением на базе транзистора .

В этом случае выходное напряжение стабилизатора будет меньше Uстабилизации на величину падения напряжения на эмиттерном переходе – для кремниевого транзистора около 0,6 В. Чтобы скомпенсировать это уменьшение, можно включить последовательно со стабилитроном диод в прямом направлении.

Таким способом (включением одного или нескольких диодов) можно подкорректировать выходное напряжение стабилизатора в большую сторону в небольших пределах. Если надо радикально повысить Uвых, лучше включить последовательно ещё одни стабилитрон.

Сфера применения стабилитрона в электронных схемах обширна. При осознанном подходе к выбору этот полупроводниковый прибор поможет решить множество задач, поставленных перед разработчиком.

Маркировка стабилитронов

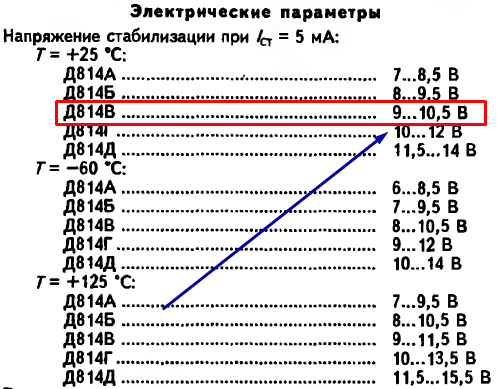

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

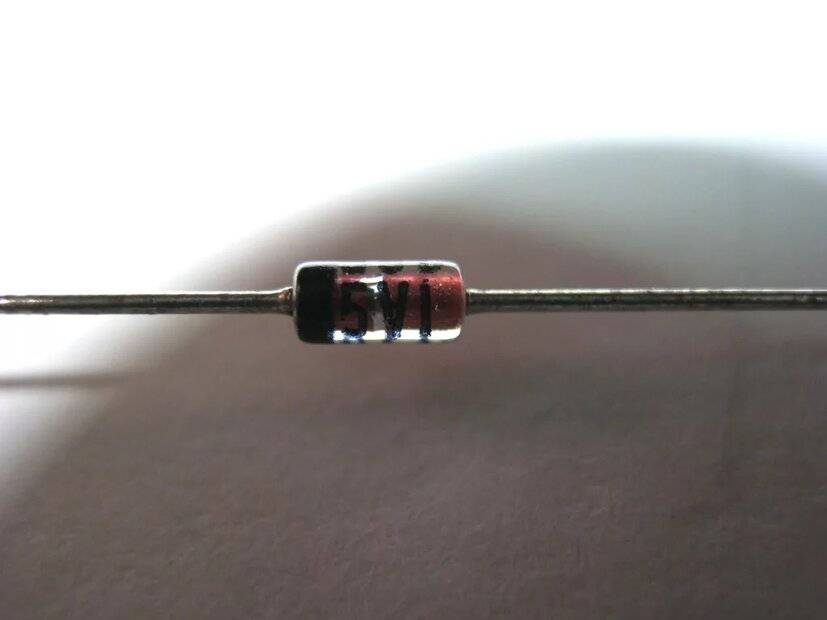

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта.  Намного проще, не так ли?

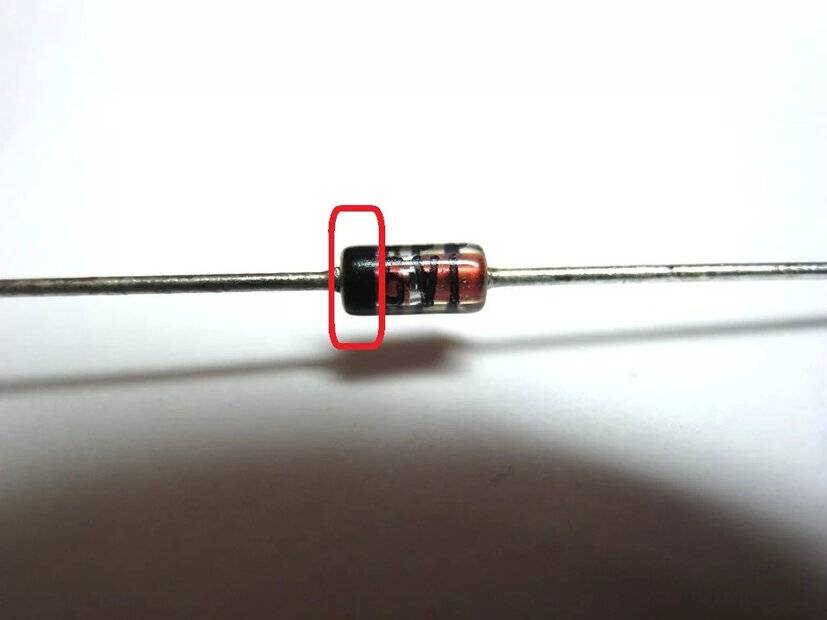

Катод у зарубежных стабилитронов помечается в основном черной полосой

Стабилизированный регулируемый блок питания с защитой от перегрузок

Множество радиолюбительских блоков питания (БП) выполнено на микросхемах КР142ЕН12, КР142ЕН22А, КР142ЕН24 и т.п. Нижний предел регулировки этих микросхем составляет 1,2…1,3 В, но иногда необходимо напряжение 0,5…1 В. Автор предлагает несколько технических решений БП на базе данных микросхем.

Интегральная микросхема (ИМС) КР142ЕН12А (рис.1) представляет собой регулируемый стабилизатор напряжения компенсационного типа в корпусе КТ-28-2, который позволяет питать устройства током до 1,5 А в диапазоне напряжений 1,2…37 В. Этот интегральный стабилизатор имеет термостабильную защиту по току и защиту выхода от короткого замыкания.

Рис.1. ИМС КР142ЕН12А

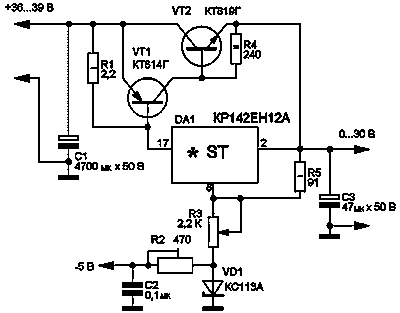

На основе ИМС КР142ЕН12А можно построить регулируемый блок питания, схема которого (без трансформатора и диодного моста) показана на рис.2. Выпрямленное входное напряжение подается с диодного моста на конденсатор С1. Транзистор VT2 и микросхема DA1 должны располагаться на радиаторе. Теплоотводящий фланец DA1 электрически соединен с выводом 2, поэтому если DA1 и транзистор VD2 расположены на одном радиаторе, то их нужно изолировать друг от друга. В авторском варианте DA1 установлена на отдельном небольшом радиаторе, который гальванически не связан с радиатором и транзистором VT2.

Рис.2. Регулируемый БП на ИМС КР142ЕН12А

О неполадках и сбоях в электросетях

Электрооборудование, изготавливаемое в России, естественно рассчитано на российскую электрическую сеть и обязано работать при напряжении от 198 до 242В и частоте от 49.5 до 51 Гц. Как правило диапазон напряжений и частот, в котором может работать оборудование, еще несколько шире (характерны например 187-242В). Для большинства работающих от сети устройств допустимы изменения частоты на 2Гц (или даже более) по сравнению с номинальным значением. По данным компании Bell Labs в США наблюдаются следующие наиболее часто встречающиеся сбои питания.

1. Провалы напряжения – кратковременные понижения напряжения, связанные с резким увеличением нагрузки в сети в связи с включением мощных потребителей, таких, как промышленное оборудование, лифты и т.д. Они являются наиболее частой неполадкой в электрической сети, встречаются в 87% случаев. 2. Высоковольтные импульсы – кратковременное (на наносекунды или единицы микросекунд) очень сильное увеличение напряжения, связанное с близким грозовым разрядом или включением напряжения на подстанции после аварии. Составляют 7.4 % всех сбоев питания. 3. Полное отключение напряжения согласно этому исследованию является следствием аварий, грозовых разрядов, сильных перегрузок электростанции. Встречается в 4.7% случаев. 4. Слишком высокое напряжение – кратковременное увеличение напряжения в сети, связанное с отключением мощных потребителей. Встречается в 0.7% случаев.

Как определить мощность нагрузки?

Мощность нагрузки на стабилизатор равняется сумме мощностей всех подключённых к стабилизатору устройств. Перед расчетом суммарного значения мощности необходимо выяснить энергопотребление каждого из потребителей. Это несложно: мощность электроприборов обычно указывается в технической документации и дублируется на заводской табличке, прикреплённой к изделию.

Несмотря на видимую простоту действия, на данном этапе можно совершить несколько серьёзных ошибок, которые повлекут за собой выбор стабилизатора, не подходящего под ваши задачи.

Особое внимание стоит обратить на оборудование, для которого указывается несколько мощностей: насосы, обогревательная, звуковая, климатическая техника и т.д

Важно различать мощность электрическую и мощность, выдаваемую изделием при выполнении своих прямых задач, то есть тепловую – для нагревательных котлов, охлаждения – для кондиционеров, звуковую – для аудиосистем и т.д

Импульсные стабилизаторы

Использование простых конструкций на транзисторах имеет недостаток – на ключевом элементе выделяется большая мощность рассеивания, которая тем больше, чем больше разница между входным и выходным параметром.

Главное отличие импульсных устройств – в том, что транзисторы работают в ключевом режиме, управляя накоплением и отдачей энергии реактивными элементами. Энергия, запасенная дросселем или конденсатором, позволяет не только стабилизировать напряжение, но и повышать его или инвертировать полярность.

Собранные на дискретных элементах импульсные преобразователи сложны в конструировании и регулировке. Сейчас выпускаются схемы, выполненные в виде интегральных микросхем, которым требуется импульсный ключ только для увеличения мощности. Устройства практически не требуют регулировки и обладают высокой надежностью.

Микросхема импульсных устройств

Мощность стабилизатора напряжения

Очень важная характеристика для надежной, долгой работы. Всем известно, если любое оборудование использовать на все сто процентов его возможностей, срок службы значительно сокращается. Мощность стабилизатора указывает максимальное значение нагрузки, которое можно подключить. Перед покупкой следует первым делом вычислить общее потребление бытовой техники дома, лишь после этого рассматривать модели, способные обеспечить соответствующий режим работы по нагрузке.

Как она влияет на работоспособность? Если неправильно подобрать мощность стабилизатора, периодически будет срабатывать защита — перегрузка. Результат, возникает дискомфорт от постоянных отключений. Работа будет в перегруженном режиме, последствия — перегрев трансформатора. Случай без гарантийный. Чтобы правильно рассчитать данный параметр электронного стабилизатора, существует несколько способов. Рассмотрим подробнее.

Принцип действия

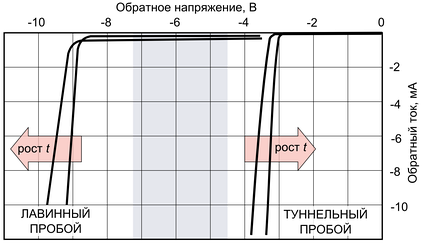

Вольт-амперные характеристики стабилитронов с преобладанием лавинного (слева) и туннельного (справа) механизмов пробоя

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия .

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете . Его «Теория электрического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложенный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

• Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).
• В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В», Линден Харрисон — «от 3 до 8 В», Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.

Виды стабилизаторов напряжения

В зависимости от требований, предъявляемых к прибору, существует большое количество разновидностей. Это могут быть как компактные устройства для одной единицы техники, так и крупные системы. Обслуживающие цеха заводов и фабрик. По этому принципу бывает:

1. Стабилизатор напряжения однофазный , который обслуживает простую электрическую сеть, состоящую из одной фазы. Такая проводка в основном используется в частных и квартирных домах, объектах социальной сферы.
2. Трехфазный стабилизатор напряжения необходим на промышленных объектах, на которых сеть состоит из трех фаз и равняется 380 В. Он представляет собой три соединенных между собой единой схемой контроля однофазных девайса.

В зависимости от принципа работы, положенного в основу устройства, выделяют:

• релейный;
• электронный;
• электромеханический;
• феррорезонансный;
• инверторный приборы.

Релейный стабилизатор напряжения

Одним из самых первых приборов, которые применялись в быту, являлся параметрический стабилизатор напряжения. Однако по современным меркам такой прибор плохо справляется с поставленными задачами, поэтому ему на смену пришел релейный стабилизатор постоянного напряжения. Он представляет собой автоматический трансформатор, снабженный коммутационным реле.

Стабилизация параметров электрического тока достигается за счет подбора управляющим блоком нужного количества обмоток и их витков, которые следует задействовать. Выравнивание происходит как бы ступенчато, поэтому возможно искажение синусоиды и ограниченность выходного напряжения. Стоят такие девайсы сравнительно недорого, поэтому для домашнего использования они вполне приемлемы.

Электронный стабилизатор напряжения

Другим типом приборов, выполняющих ступенчатую стабилизацию, считается электронный стабилизатор напряжения, который используют для телевизора и другой бытовой техники. Устройство еще называют дискретным. В его основе лежат проводники – тиристоры или симисторы, поэтому прибор имеет два подвида. Стоит стабилизатор несколько дороже релейного аналога. Оба вида имеют высокий коэффициент полезного действия, быстрое срабатывание и бесшумную работу. Все эти преимущества делают устройства одними из самых продаваемых в своем классе.

Электромеханический стабилизатор напряжения

В основе электромеханических моделей лежит принцип перемещения угольного электрода по обмоткам трансформатора с помощью электропривода. По другому девайсы еще называют сервоприводными или сервомоторными. Такой стабилизатор напряжения – это настоящая находка для загородных домов и дач. Устройство работает тихо, плавно изменяя параметры тока. Дополнительными плюсами являются компактные размеры и низкая стоимость.

Феррорезонансный стабилизатор напряжения

На ином принципе основан этот стабилизатор напряжения, энергия в котором преобразуется благодаря эффекту феррорезонанса между конденсатором и трансформатором. Устройство имеет внушительные размеры и вес, а также издает значительный уровень шума при работе. Прибор не способен работать при перегрузках, поэтому в частных домах его практически не используют. Основная область применения – помещения с повышенной влажностью или постоянными изменениями температуры воздуха.

Инверторный стабилизатор напряжения

Самым эффективным и одновременно дорогим считается инверторный стабилизатор напряжения, который используют для дома, офиса и на крупных предприятиях. При входе в прибор переменный ток преобразуется в постоянный и обратно на выходе. Он способен справляться с разным диапазоном от 115 до 290 В. Другими дополнительными плюсами являются быстрая работа, малые размеры и наличие дополнительных параметров и функций.

Единицы мощности

Мощность измеряют в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли, и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Для того чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались людьми на протяжении долгих лет, и многие легко могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой. Уатт определил эту величину экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме, но единицу изменять не стали. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти также долго, как лошадиные силы, в автомобильной промышленности чаще применяются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.
