Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

1. Проводится разметка с помощью подвеса или лазера.
2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
4. Все элементы конструкции надежно скручивают саморезами по металлу.
5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Обшивка каркаса

Схема правильной стыковки листов гипсокартона.

Для того чтобы не ошибиться при подготовке заготовок из ГКЛ, рекомендуется для каждой из них изготавливать лекало. Для этого подойдут газеты, листы ватмана или обои. Только после тщательной подгонки можно прикладывать выкройку к листу отделочного материала и вырезать деталь.

Делать это можно с помощью:

• острого ножа;
• ножовки по дереву или металлу;
• электролобзика.

Готовый фрагмент укладывается на каркас и прикручивается к нему саморезами по металлу. Их шляпки нужно утапливать в поверхность на 1-2 мм. Фрагменты ГКЛ криволинейной формы смачиваются и после достижения необходимой гибкости крепятся к профилю. После высыхания их можно обрабатывать.

Выступающие за края каркаса излишки материала можно сточить с помощью лентошлифовальной машины. Более тонкая шлифовка краев проводится вручную наждачной бумагой.

Статья по теме: Как сделать черновой потолок по деревянным балкам своими руками

Материалы

Учитывая все характеристики, мы выбираем вариант – короб в ванной из гипсокартона и металлического профиля. Говоря простым языком, нам для того, чтобы собрать каркас для ванны понадобятся следующие материалы и приспособления:

• гипсокартон (влагостойкий с улучшенными характеристиками по паропроницаемости, водопоглощению и поверхностной плотности);
• шурупы (с головкой потайной формы, с крестообразным шлицем и острым концом);
• металлические профили (UD и CD);
• нож канцелярский;
• ножницы по металлу;
• линейка и рулетка;
• строительный уровень;
• аккумуляторный шуруповерт.

Плюсы гипсокартона (применяется для устройства перегородок, подвесных потолков, облицовки стен):

• легкость и прочность;
• экологичность и стабильность характеристик.

Плюсы металлического профиля (применяется для монтажа каркасов):

• легкость;
• стойкость к коррозии;
• послушность в процессе работы;
• ценовая политика.

Технологический процесс применения гипсокартона включает в себя следующие основные этапы работ:

• разметку листов в соответствии с проектным положением конструкции;
• установку каркаса из профиля для крепления листов;
• монтаж и закрепление листов на каркасе;
• заделку швов между листами и углублений от винтов шпаклевкой;
• грунтование поверхности под отделочные покрытия.

Технологический процесс применения металлических профилей немного проще, чем гипсокартона и включает в себя разметку, резание и крепление.

Не менее важным мероприятием является выведение горизонтального уровня. Вывести «горизонт» можно по строительному или лазерному уровню. Правильная разметка – главное условие точной установки ванны.

Недостатки гипсокартона

Первый из недостатков – повышенная хрупкость материала. Он не терпит динамических нагрузок и механического воздействия;
Второй недостаток основан на первом – нестабильность конструкций. При их перенагрузке – возникновение трещин и сколов, выпадение швов в местах примыкания, осыпание незащищенных углов;
Отсутствие влагостойкости. Прямой контакт с повышенной влажностью и водой быстро приводит материал в непригодное визуально состояние, которое дополняется потерей прочности. Поэтому для влажных помещений лучше использовать ГКЛВ с дополнительной защитой облицовочными материалами, или вообще другие, специальные материалы, имеющие нейтральную реакцию на влагу и прямой контакт с водой. Рекомендация больше касается ванных комнат;
Уменьшение площади, объема помещений, которые обшиваются гипсокартоном

Значение минимальное, и зависит от изначальной геометрии помещений, типа конструкции и способа ее крепления, но все же стоит обратить внимание на данный факт, выполняя расчеты по проекту;
Пустотелые экономные стены и перегородки являются конструкциями с минимальной звукоизоляцией. Следует использовать минераловатные и базальтовые наполнители, работать с учетом технологии двойной обшивки каркаса;
Стены из ГКЛ сложно назвать прочными

Их можно пробить, сломать, повредить во время заноса и установки мебели, последующего ремонта, во время игр детей;
Поверхности ГКЛ обладают минимальной несущей способностью. Поэтому даже предметный декор на них устанавливать стоит аккуратно!

Учитывая объем направлений, где сегодня используется гипсокартон, можно привести еще массу преимуществ и недостатков материала по отношению к каждой отдельной конструкции или процессу. Но стоит ли это делать, если основные качества и характеристики уже озвучены?

Использовать гипсокартон в собственном доме или работать с другим материалом, выбирать только вам

Решение может быть основано на комплексе знаний, полученных из различных источников, строго на характеристиках и особенностях гипсокартона, но также и проектных требованиях, которые важно учитывать в ремонте и отделке!

Монтаж стенового каркаса

Схема обшивки стен гипсокартоном на металлический каркас.

Установив профиль для гипсокартона на потолок, переходим к монтажу стенового каркаса. Размер отступа между стеной и каркасом выбирается с учетом того, что необходимо утеплить стену или установить звукоизоляционный материал. Начинаем разметку от CD, используя строительный уровень, проводим маркером вертикальную линию до пола. После этого с использованием рулетки и уголка проводим разметку для установки стенового направляющего профиля. Необходимо провести все подготовительные разметочные мероприятия так, чтобы комната, которая впоследствии обшивалась гипсокартоном, имела правильное геометрическое строение, то есть наличие прямых углов на соединениях профилей

Это, в свою очередь, снизит на последующих этапах строительства количество отходов от строительных материалов и уменьшит стоимость расходов финансовых средств, что немаловажно

По отмеченным на полу и стенах линиям проводим закрепление направляющих стеновых профилей, используя перфоратор и стеновые дюбели. Между собой они соединяются на стыках пресс-шайбой с буром. Правильно установив стеновые направляющие, получают четырехугольную рамку, в которую по очереди закрепляют стеновые профили. Начинать работу нужно с угла помещения, проводя монтаж через каждые 600 мм по горизонтали и через 500 мм по вертикали, используя прямые подвесы, которые тоже крепятся к стене дюбелями, а к каркасу – пресс-шайбой.

Указанный ход работ применим ко всем стенам ремонтируемой комнаты. Крепление отличается оригинальностью только в тех местах, где необходимо установить окно или двери, но и в этом случае нужно придерживаться правил монтажа. Профиль для гипсокартона в данном случае необходимо начинать монтировать от дверного проема или места установки окна с целью получения жесткого каркаса для наиболее прочного крепления гипсокартона.

После завершения монтажа вертикальных составляющих конструкции необходимо закрепить их между собой по периметру у потолка и пола. Это позволит в последующем избежать проблем при креплении плинтуса на полу помещения, а также при монтаже натяжного потолка.

Высота и длина помещения, которое ремонтируется, может варьироваться, в отличие от длины профиля.

Если стандартной длины металлического профиля не хватает, необходимо применить стандартный промышленный удлинитель для него. Крепится он при помощи пассатижей.

Выбор гипсокартона

Для реализации проекта необходимо правильно подобрать гипсокартон. Отделочный материал на основе гипса подразделяют на четыре вида:

ГКЛ – стандартный гипсокартон, применяемый при ремонте офисных и бытовых помещений.

Этот тип гипсокартона допустим к использованию, если температурные показатели и влажность соответствуют нормам. Для жилых комнат оптимальный уровень влажности – не более 70%. Серые листы «гипса» имеют маркировку синего цвета.ГКЛО – материал, стойкий к возгоранию.

В состав гипса добавлены армирующие компоненты, повышающие сопротивляемость отделки к открытому пламени. ГКЛО оптимально подходят для обустройства вентиляционных шахт, электро щитков и чердаков. Листы серого цвета с маркировкой красного цвета.

ГКЛВ – влагостойкий отделочный материал, содержащий силиконовые гранулы и противогрибковые вещества.

Гипс с двух сторон покрыт импрегнированным картоном, нейтральным к повышенной влажности. ГКЛВ надо использовать при отделке санузлов, бассейнов, кухонь и т. д.

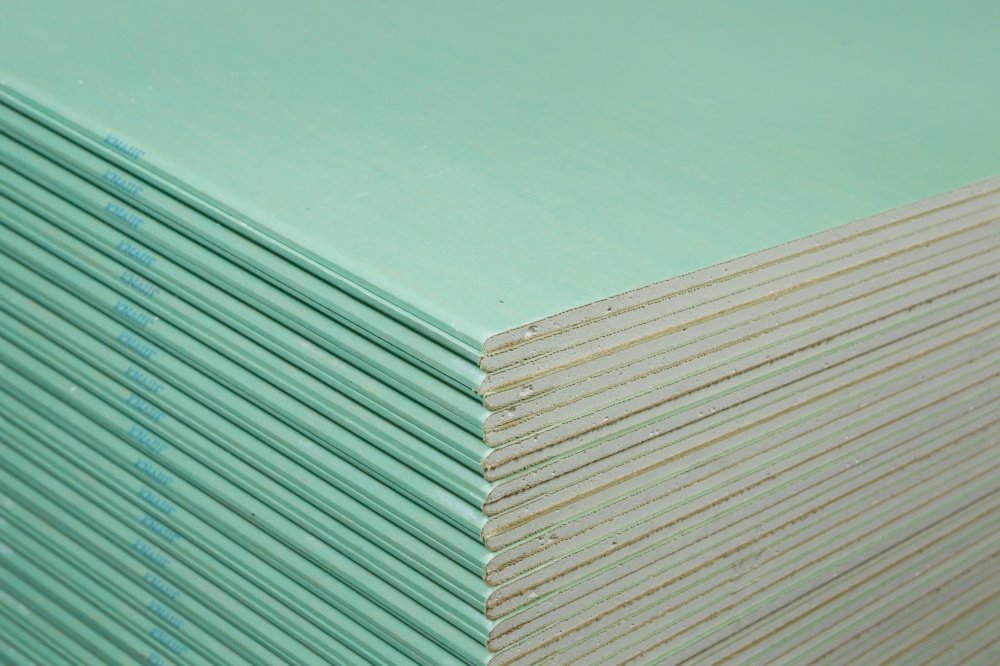

Водостойкие зеленые листы имеют синие надписи.

ГКЛВО – универсальный гипсокартон, сочетающий в себе качественные характеристики ГКЛВ и ГКЛО.

Как правило, такой материал используется для сооружения конструкций в промышленных зданиях. Панели имеют зеленый цвет с красной маркировкой.

Кроме типа ГКЛ при покупке необходимо обратить внимание и на размеры материала. Стандартная длина листа – 2,5 м или 3 м, ширина – 1,2 м, толщина – 6 мм, 9 мм или 12,5 мм

Тонкие листы подойдут для «сухого» выравнивания поверхности. Для обшивки потолков используют более толстые листы гипсокартона

Стандартная длина листа – 2,5 м или 3 м, ширина – 1,2 м, толщина – 6 мм, 9 мм или 12,5 мм. Тонкие листы подойдут для «сухого» выравнивания поверхности. Для обшивки потолков используют более толстые листы гипсокартона.

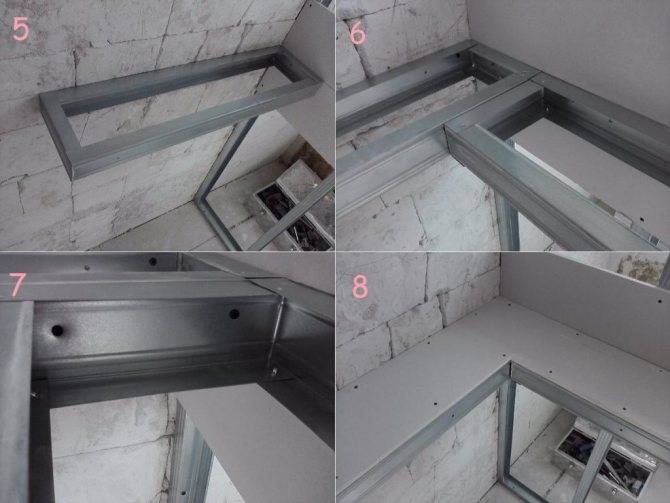

Сборка каркаса и зашивка

После разметки приступают к сборке каркаса для декоративного экрана. Чтобы своими руками собрать опорную конструкцию для гипсокартона потребуются ножницы для металла, чтобы резать профиль, перфоратор, шуруповерт, специальные саморезы, дюбель-гвозди, грунтовка, герметик, а также L и CD профиль. Работа выполняется в следующем порядке:

• Сначала на бумаге рисуют схему каркаса со всеми размерами.

• Затем профиль нарезают в размер по схеме с помощью ножниц по металлу.

• Нижнюю планку профиля устанавливают согласно разметке на пол помещения. С помощью перфоратора проделывают отверстия с шагом 15-20 см, а затем фиксируют профиль с помощью дюбель-гвоздей.

• После этого к стенам приделывают торцевые планки каркаса. Металлический профиль фиксируют также с помощью дюбель-гвоздей и перфоратора.

• Устанавливают верхнюю и вертикальные стойки каркаса. Между собой профиль закрепляют с помощью саморезов и шуруповерта.

• Каркас зашивают листами гипсокартона, фиксируя их специальными саморезами.

Металлический и деревянный каркас под гипсокартон

Основанием для крепления листов гипсокартона служит каркас. Он может быть выполнен из двух видов материала – металлического оцинкованного профиля или деревянных брусков. Последний вид применяется редко: из-за особенностей древесины коробится под воздействием негативных факторов – перепада влажности и температур, возможности образования грибков и процессов гниения.

Каркас под гипсокартон позволяет изготовить не только ровную поверхность стен и потолков, но еще и создать многоуровневые композиции.

А так же:

• Выполнить ниши;
• Оригинально оформить подсветку;
• Спрятать коммуникации;
• Соорудить множество полок.

Важно правильно крепить каркас к поверхности пола, стен и потолка. Перед началом монтажа следует определить тип материала, из которого он будет выполнен

Для этого стоит учесть, что для влажных помещений деревянные бруски не годятся. Гипсокартон следует выбирать с водостойкой пропиткой и соответствующей маркировкой. Металлические профиля для каркаса или короба так же должны соответствовать сертификату качества.

Обшивка гипсокартоном и финишная отделка

Использоваться может только влагостойкий гипсокартон. Он традиционно имеет зеленоватый цвет. Разрезанные листы ГКЛ крепят сначала с одной стороны короба, а потом со второй. Причем нужно сделать так, чтобы стыки листов не были на одном уровне (конструкция выйдет надежней). Крепится влагостойкий гипсокартон черным саморезами длиной 25-35 мм с шагом 15 см. Обязательно нужно вкручивать шурупы во всех углах. Как уже говорилось ранее, в этом месте не только крепится ГКЛ, но также скрепляются друг с другом профили. Прикручивать гипсокартон нужно также в местах установки перемычек.

Теперь понятно как собрать короб из гипсокартона в ванной, но нужно подготовить его к финишной отделке. Для этого шпаклюются все шляпки саморезов, а также все стыки. Желательно снять фаску со стыков, чтобы образовалась небольшая ложбинка, куда и наносится шпаклевка. Предварительно стыки нужно загрунтовать, чтобы шпаклевка лучше держалась. Для усиления стыков используется армирующая сетка.

Нужно уделить всем моментам при подготовке к финишной отделке тщательное внимание. Следует выполнить вышеописанные процедуры тщательно, а потом весь короб из ГКЛ снова загрунтовать и зашпаклевать

Как-никак он будет находиться в ванной, поэтому требуется хорошая зашита от влаги. Полагаться на влагостойкий гипсокартон и больше ни о чём не думать не получиться. Очень часто короб отделывается плиткой, а это высокие нагрузки. Поэтому конструкция должна быть прочной, а шпаклевка не отставать. Не стоит забывать и противогрибковых добавках, но это уже нюансы отделки.

Если нужно обшивать не одну трубу и конструкция короба кажется сложной, то разобраться с такими нюансами может помочь данное видео.

Многоуровневый каркас – монтаж

Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.

Цены на потолочные светильники

потолочные светильники

Монтаж двух каркасов. Светильники монтируются во втором из них

Шаг 1. Первое дело – разметка

Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше

Проект двухуровневого потолка

Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

Контур каркаса потолка

Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.

Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.

Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

Монтаж CD профиля

Шаг 6. К стене крепятся направляющие нижнего уровня.

Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

Надрезы на стенках металлического профиля

Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.

Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

Пример каркаса многоуровневого гипсокартонного потолка

Видео — Монтаж многоуровневого гипсокартонного потолка

Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.

Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.

Короб из гипсокартона в ванной комнате — как сделать своими руками, особенности монтажа экранов

oGipse.ru → Конструкции

Эстетика – одно из главных требований при проведении современных ремонтных работ. Действительно, каждому из нас хочется, чтобы квартира выглядела эстетично, а в ней себя можно было чувствовать уютно и комфортно. Но порой некоторые элементы ставят под вопрос такое понятие, как комфорт и удобство. Одним из ярких тому подтверждения является наличие коммуникаций в санузле. Для того чтобы их спрятать, можно изготовить короб в ванной из гипсокартона.

Душевая кабина, унитаз, ванная, раковина – все эти компоненты являются неотъемлемой составляющей комфортабельного проживания. Но при этом они имеют некий побочный эффект – водопроводные и канализационные магистрали. Порой выглядят они просто несуразно. Поэтому желание их спрятать вполне объяснимо.

Короб в ванной – идеальное решение для того чтобы спрятать недостатки этого помещения, заключающиеся в наружном расположении труб. Его изготовление позволит избавиться от насущной проблемы. При этом вы сможете надежно защитить трубопровод от механических повреждений и обеспечить легкий доступ к нему.

Но для того чтобы выполнить эти задачи необходимо короб для труб в ванной изготавливать в соответствии с определенными требованиями. Первое с чего нужно начать – это подобрать правильный материал и инструмент:

• молоток;
• рулетка;
• строительный карандаш;
• канцелярский нож;
• уровень;
• отвес.

Монтаж потолочного короба на кухне

Гипсокартонная конструкция на потолке кухни позволяет грамотно осветить рабочую зону. Но ее изготовление является более сложным. Рекомендуется перед началом работ приступить к изучению вспомогательных фото и видео уроков. Это поможет исключить ошибки при сборе элементов и подведении проводов. Поможет в работе и пошаговая инструкция:

Cтавятся разметки на потолке и стенах.

По разметкам монтируется направляющий профиль.

С отступом в 15-20 см друг от друга монтируется по два подвеса: они будут поддерживать поперечный профиль, заводящийся в направляющие элементы.

Между боковыми профилями на стенах и потолком перпендикулярно монтируются небольшие куски профиля, они должны закрепляться на верхнем торцевом профиле.

Устанавливается крайний нижний профиль, монтируется поперечные перемычки.

Выводятся провода под подсветку.

Листы обрезаются, на них заготавливаются отверстия под светильники.

Гипсокартон крепится на каркас, выводятся провода, проводится отделка поверхностей, установка и подключение светильников.

Оригинальный короб на кухню из гипсокартона будет отлично дополнять помещение. А за счет его небольшого размера площадь комнаты не будет уменьшена. При этом рабочая зона будет хорошо освещена в любое время суток.

Метизы

Собираясь собрать каркас для гипсокартона своими руками, следует знать, что для крепления листов гипсокартона применяются различные виды крепящих элементов. Их выбор зависит от поверхности. Так, в бетонных стенах и потолках применяются дюбеля различных размеров, в зависимости от того, какое качество имеет поверхность, – 6х40 мм или 6х60 мм.

При работе с деревом используют шурупы от 6х70 мм до 6х80 мм.

Все металлические элементы гипсокартонного каркаса фиксируют между собой стоечными подвесами к направляющим, прямыми к потолочным профилям. Крабы и соединительные муфты лучше фиксировать саморезами с заостренным концом – 3,5 на 11 мм.

Гипсокартонные листы крепятся к каркасу саморезами с частой резьбой, и лучше, если они из оцинкованной стали, 3,5 на 25 мм. При этом просверливать предварительно рабочее отверстие не требуется.

Можно крепить направляющие профили для стоек прямо к гипсокартонному потолку с помощью специальных раскрывающихся дюбелей. Этим обеспечивается весьма надежное крепление.
