Каркас из металлопрофиля под гипсокартон: 4 достоинства конструкции

Обшивка металлической обрешетки – в один или два слоя?

В большинстве случаев применяется обшивка созданной стеновой обрешетки толщиной в один ГКЛ. Это вполне оправдано, если в качестве финишной облицовки предполагается керамическая плитка или другой подобный материал, придающий стене дополнительную прочность. Когда же на стене обои, покраска или тонкий слой декоративной штукатурки, вполне вероятно случайное механическое повреждение гипсокартонной обшивки, что чревато переделкой всей стены, включая демонтаж ГКЛ. Если в помещении предполагается активность (спортзал, биллиардная), лучше обшить каркас из металлопрофиля в два листа гипсокартона. Проломить двойной слой обшивки очень непросто даже при желании.

Но сначала рассмотрим монтаж одного (или первого) слоя гипсокартона. Монтаж начинается с того угла, от которого рассчитывался шаг несущего профиля. Первый лист обычно ложится без необходимости боковой выкройки, – подгоняется ГКЛ только по высоте. После проведения замеров лишнее отрезается строительным ножом – сначала делается неглубокий прорез лицевого картона, после чего ломается гипсовый сердечник и отрезается тыльная «бумага».

Лист делается на 1-1,5 см короче расстояния от пола до потолка. Перед тем как приставить гипсокартон к каркасу под него подкладывают подставки около 0,5 см, которые извлекаются после прикручивания ГКЛ. Так формируются деформационные зазоры между отделочным материалом и строительными поверхностями. Прикручивается лист с шагом саморезов около 20 см к каждому профилю. Сильно утапливать шляпки шурупов нельзя, равно как и оставлять их выступающими над лицевой поверхностью. Правильно закрученный саморез должен быть утоплен в картон примерно на 1,5 мм. Помогает ускорить процесс закручивания шурупов и регулировать степень погружения их в гипсокартон специальная бита с ограничителем хода.

Остальные листы устанавливаются также, вплотную к предыдущим. Крайний на стене КГЛ выкраивается сбоку согласно расстоянию до смежной стены. Для прикручивания первого слоя гипсокартонных листов используются саморезы длиной 25 мм. Если же предполагается второй слой гипсокартона, понадобятся более длинные шурупы (45 мм). В установке ГКЛ вторым слоем нет ничего сложного – все делается точно так, только листы смещаются на один профиль, чтобы не совпадали швы.

Сборка каркаса

Сборку начинают с разметки. Размечают положение пристенного канта, направляющего профиля. Учитывают, каково должно быть положение края гипсокартонного листа и делают разметку с учётом его толщины. Для этого используют угольник, уровень, строительный лазер, ватерпас, отбивочную нить и другие инструменты.

Устройство каркаса перегородок и облицовок начинают с крепления профиля ПН. Вначале крепят верхний профиль на потолке. Затем, отмечая от него вертикаль вниз, крепят нижний профиль. После этого отмечают, как должны расположиться стойки. Их ставят обязательно по границам стены и на углах, от них следующие с шагом 600 мм и дальше до следующего края. Дело в том, что гипсокартонный лист имеет ширину 1200 мм и должен крепиться к стойке на обоих краях и посередине.

При выполнении облицовки с креплением к стене предварительно крепят подвесы, а затем стойки. При монтаже других видов облицовок и перегородок ставят стоечные профили по уровню и закрепляют их в направляющем клопами. Желательно делать крепление не сразу, а по ходу установки листов гипсокартона. Иначе можно промахнуться с размером, накопить погрешность, из-за чего придётся переустанавливать стойки.

В дверных проёмах ставятся две стойки по краям проёма, а между стойками устанавливается направляющий профиль в качестве перемычки, соответствующий по длине расстоянию между ними. Он крепится на язычок к стойкам. Над ним обычно монтируется одна дополнительная стойка или несколько, до потолка, чтобы обеспечить крепление листов.

Монтаж каркаса потолка из гипсокартона начинают с установки профиля ПН. Его устанавливают на нужной высоте вдоль всех стен помещения. Затем выполняют разметку, определяя, где будут установлены профили ПП и подвесы. Монтируют подвесы, выполняют крепление профиля ПП к потолку, используя при необходимости удлинители. Желательно делать это не сразу, а по ходу монтажа листов, особенно в помещениях большой площади. После монтажа каркаса проверяют его качество с помощью лазерного уровню, при необходимости корректируют.

Монтаж листов

Гипсокартон крепят к стене вертикально. Обычно стараются использовать материал без стыков по вертикали. При большой высоте помещений, где это невозможно, собирают обшивку из нескольких листов. При этом в одну точку не должно попадать более двух швов — вертикального и горизонтального. Горизонтальные нужно разносить между собой как можно дальше. Монтаж листов проверяют по уровню, они должны устанавливаться вертикально. Шаг крепления саморезов к стойкам — не менее 30 мм. Примерно так же крепят листы и на потолок. Выполнив крепление, проверяют его качество, заделывают швы и головки саморезов шпатлёвкой. Швы проходят армирующей лентой и приступают к последующей отделке.

Именно так собирают основные типы каркасов из профилей для гипсокартона. Если выполнять работу по инструкции, то качество выполненных работ будет высоким.

https://www.youtube.com/watch?v=-yZN1quNY0A

Сборка каркаса под гипсокартон для перегородок

С помощью гипсокартона можно не только выравнивать стены и потолок, но и также делать какие-либо сложные конструкции, перегородки, арки и т.д.

Далее наступают следующие этапы:

1. Установка вертикальных профилей, начинать их установку следует с дверных проемов, достаточно обрезать профиль по высоте и вставить его в направляющие на полу и потолке. Вертикаль контролируется с помощью уровня, также ширина проема, что в нижней части, что в верхней должна быть одинакова.
2. Для усиления прочности, в вертикально поставленный профиль можно вложить деревянные брусочки по всей длине профиля и закрепить их саморезами. То же самое нужно проделать и с горизонтальным профилем, закрепляемым в дверном проеме.
3. После вертикально устанавливаются оставшиеся профили, ширина между ними должна быть равна ширине гипсокартонных плит, но следует учесть, что на один лист должно быть три вертикальных профиля, два по краям и один по центру.

После установки профиля можно приступать к установке гипсокартонных плит, начинать следует от центральной части перегородки, постепенно продвигаясь к краям. Когда одна половина перегородки будет готова, следует на нее закрепить утеплитель, который также будет играть роль звукоизоляции.

Разновидности профилей и назначение

Перед покупкой металлопрофиля, необходимо рассчитать необходимую длину каждого типоразмера. Чтобы проще было понять назначение и виды, Вадик после моих объяснений сделал таблицу.

Название профиля	Условное обозначение	Форма сечения	Место применения
направляющий	ПН	П-образная	стартовый, ставится на полу по периметру вдоль стен
направляющий потолочный	ПНП	П-образный	по периметру стены под потолком
стоечный	ПС	С-образный с упрочнением	устанавливается вертикально под монтаж листов
потолочный	ПП	С-образный с упрочнением	на потолке под установку потолка
угловой перфорированный	ПУ	Г-образный	заделка углов
подвесы	П-образные планки	стены и потолок, крепление для профиля
крабы	фигурные крестообразные пластины	соединение профиля стоечного

Профиль для гипсокартона

Крепится каркас для гипсокартона саморезами. К бетонным плитам дюбелями. Длина направляющих равна периметру комнаты. Они удерживают конструкцию, служат ее основой. Стоечного металлопрофиля требуется больше всего. Его длина равна высоте стен. Установка делается через каждые 60 сантиметров. К этому надо добавить углы, оконные и дверные проемы, поперечины в местах стыков листов. Не стоит забывать и про раскрой.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью

Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Обшиваем каркас листами ГКЛ

В этой работе нет ничего сложного. Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим. Затем с помощью саморезов по ГВЛ монтируется гипсокартон. Крепить его к каркасу нужно таким образом, чтобы не возникало напряжения в материале. Этого можно добиться двумя способами: крепить листы, начиная от середины и постепенно продвигаться к краям. Или же начать монтаж с одного из углов и равномерно крепить лист по обеим его сторонам.

https://youtube.com/watch?v=8WvqvHlFeNc

Нельзя плотно стыковать листы друг с другом. Необходимо оставить зазор в 2-3 мм. Если по краям отсутствуют фаски, их нужно сделать самому, срезав под небольшим углом кромку. Бывает так, что фаски забудут сделать вовремя, но ситуация эта поправимая. Нужно будет острым ножом расширить щели между листами ГКЛ. По окончании работ поверхность гипсокартона нужно протереть влажной ветошью.

Приступаем к шпаклеванию. Оно выполняется специально производимыми для этой цели смесями: Ротбандом, Кнауфом, Фюгенфюллером и др. Сухой состав разводится водой и с помощью резинового шпателя втирается во швы

Важно зашпаклевать все места крепления саморезов. Длинные и угловые швы проклеиваются серпянкой и только после этого обрабатываются шпаклевочной смесью

После высыхания поверхности начинаем ее шлифовать с помощью специальной сетки и держателя для нее. Но можно использовать и мелкую наждачку.

Как собрать каркас потолка

Если нужно скрыть неровности в помещении, все манипуляции начинают с потолка. Поскольку нет таких комнат, где бы углы были ровными, то выравнивать потолок, начиная ремонт со стен, очень трудно. Если сначала выровнять потолок, то при работе над стенами, все возникшие зазоры будут закрыты.

Работа проводится в несколько этапов:

• разметка;
• монтаж;
• соединение профилей.

Как делается разметка

Разметку нужно делать на начальной стадии работы над каркасом из профиля под гипсокартон. На каком расстоянии от потолочной поверхности будет находиться новая поверхность, зависит от того, насколько хозяин желает опустить потолок. Метки ставят строительным маркером. Прокладывают линии, управляя линейкой и уровнем. Она указывает где нужно крепить направляющие профили.

На потолке рисуют сетку. Стороны ячеек должны быть равны 60 см. Это и будет план потолочного каркаса.

Метки на стенах рисуют после определения расстояния между каркасом и основной стеной. Образовавшееся пространство должно равняться размерам профиля и коммуникаций, что будут скрываться за обшивкой. После этих манипуляций на потолке проводится линия, служащую ориентиром для установки стоек.

От верхнего направляющего, перпендикулярно полу, опускается отвес, чтобы определить границу конструкции на напольной поверхности. На стенах рисуют метки, напротив которых будут устанавливаться стойки. Расстояние между ними делают не меньше, чем в 60 сантиметров. Отмечают и места, где понадобится установить подвесы. Метки рисуют через каждые 80 сантиметров.

Готовим поверхность: до сборки каркаса под гипсокартон

Теперь у нас есть все необходимое, чтобы провести подготовку к работам. В первую очередь следует провести следующие действия:

• убрать с помещения всю мебель или накрыть ее клиенткой;
• счистить старую отделку с потолка и верха стен, чтобы ее куски при монтаже не отваливались и не мешали работе;
• замазать, если они есть, все щели;
• прогрунтовать поверхность потолка грунтовкой глубокого проникновения.

После того, как слой грунтовки просохнет, на готовую поверхность стен и потолка следует нанести разметку. Чтобы правильно перенести все линии с чертежа на стены и потолок, четко следуйте его плану.

Обшивка каркаса

После сборки металлического каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. Сначала разрезается наружный слой картона и надрезается гипсовый сердечник.

Затем лист укладывается на край стола, гипсовый сердечник переламывается, и слой картона на оборотной стороне также разрезается. Получившаяся кромка обрабатывается рубанком. Заделка швов в местах стыка листов может выполняться с помощью армирующей ленты или без нее. Соответственно, различаются и методы обработки кромок.

Необходимые инструменты и материалы

Перед началом работ в деревянном доме нужно приобрести инструменты:

• перфоратор;
• молоток;
• отвертку;
• уровень строительный;
• карандаш;
• отвес с грузом;
• линейку;
• дюбели;
• саморезы;
• металлические профиля (направляющие UD и несущие CD);
• соединители (прямые и крестообразные). Прямой применяется для удлинения CD несущего, а крестообразный – на крестообразные соединения;
• подвесы, необходимые на крепление несущих профилей.

Принадлежности для монтажа гипсокартона При выполнении деревянного каркаса, дополнительно понадобится ножовка для резьбы по дереву, а из материалов – деревянные бруски. Для металлического каркаса понадобятся стальные элементы и направляющие.

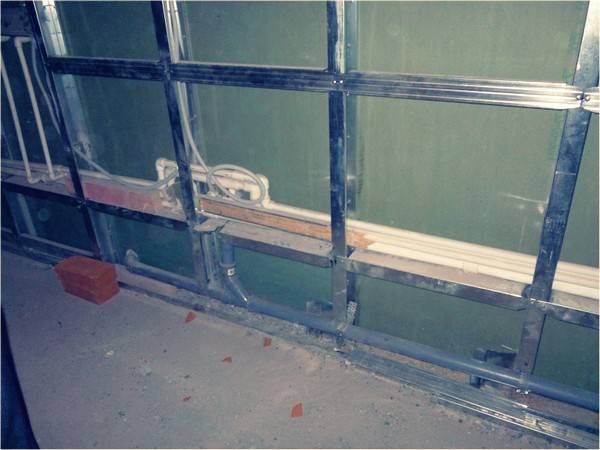

Рекомендации: как установить каркас для гипсокартона на стену

Одним из наиболее часто встречающихся вариантов отделки помещений данным материалом является его монтаж на вертикальные поверхности, в частности на стены. Для того чтобы установить гипсокартонные плиты на стены, необходим каркас, который, как правило, состоит из металлических профилей и в некоторых случаях из дерева. Перед планировкой установки каркаса, следует учитывать электропроводку, вентиляционные короба и т.д.

В начале работы нужно определить наиболее выступающую часть стены, где будет возводиться каркас, сделать на полу в этом месте отметку, и перенести ее на потолок, с помощью уровня следует провести горизонтальные линии, от этой точки. Это будет основа для монтажа горизонтальных потолочных и половых направляющих.

Дальнейшие действия:

1. После профиль по проведенным линиям крепится к стене и потолку, после устанавливаются вертикально профили. Расстояние между каждым из них должно быть равно 40 см. Чтобы вертикальные профили не смешались, их дополнительно закрепляют несколькими П-образными деталями, проверяя при этом уровнем вертикаль.
2. После монтажа на всех стенах металлического профиля можно приступать к установке гипсокартонных плит на саморезы с потайной головкой. Если плиты нестандартные (меньшего размера), то стоит с помощью детали, называемой крабом, установить дополнительные горизонтальные профили.

Следует постоянно контролировать процесс с помощью уровня. Плиты крепятся к друг другу встык, впоследствии необходимо зашпаклевать стыки плит и места вкручивания саморезов.

Какой профиль лучше

Перед тем, как сделать каркас для гипсокартона нужно определить, что выбрать – деревянные брусья или металлические детали. Оба материала имеют свои достоинства и недостатки.

В современном строительстве сделать каркас для гипсокартона на стену лучше всего из оцинкованного профиля, поскольку он более надежный и долговечный. При работе получается меньше отходов, а значит, человек значительно экономит на покупке материалов.

Достоинствами металлической конструкции являются:

1. Не поддается воздействию влаги и не деформируется.
2. Каркас послужит долгое время.
3. Элементы имеют ровную поверхность, благодаря чему конструкция получается идеальной.
4. Имеется большое количество видов креплений.
5. Конструкция получается прочной и надежной.

Профили из металла практически не имеют недостатков. Единственное, что может навредить такой конструкции – это коррозия. Но если будут выполнены все условия эксплуатации и правильно создан микроклимат в помещении, то данная проблема не возникнет вообще.

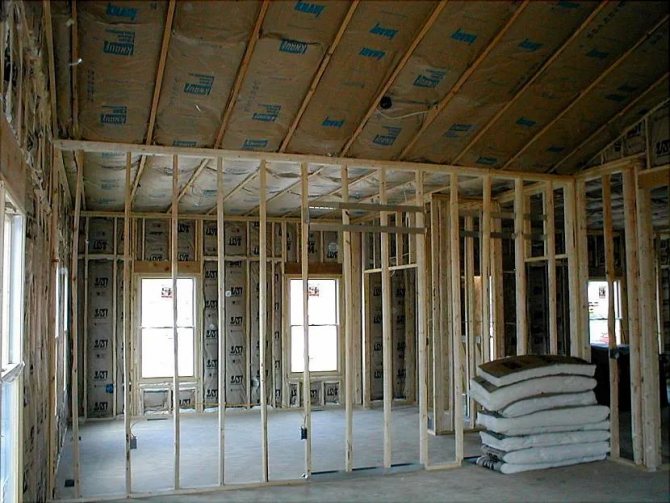

Деревянные брусья для каркаса имеют внутреннее сечение размером 40х70, для горизонтальных элементов сечение должно быть 30х50.

Каркас, готовый к обшивке Источник dingonn.ru

Чаще всего для изготовления этого материала используют хвойные породы деревьев. Предварительно обрабатывают их специальным веществом.

К достоинствам этого материала следует отнести:

• низкую стоимость;
• экологичность.

Но подобные материалы имеют ряд недостатков:

• брусья не всегда имеют идеально ровную поверхность;
• в условиях повышенной влажности древесина набухает и деформируется;
• конструкция служит максимум 15 лет, поскольку материал поддается воздействию грибков, гнили и повреждается насекомыми;
• перед тем, как сделать каркас, древесину нужно обработать специальным веществом, что выльется в дополнительные траты бюджета.

Современные строители предпочитают работать с изделиями из металла. Конструкция получается надежной и крепкой.

Комплект профилей, что понадобятся для изготовления каркаса Источник plasportal.com

Размещение гипсокартона без каркаса

Такой способ является наиболее простым и дешёвым. Обязательным условием должна стать абсолютно ровная, без изъянов и отделки поверхность деревянных или кирпичных стен, не подвергнутая плесени.Процесс крепления гипсокартона на клей без каркаса

Материалы и инструменты

Для размещения гипсокартона на стены без каркаса потребуется наличие:

• различных шпателей, шпаклевки;
• ГКЛ;
• сухой гипсовой смеси;
• лобзика, ножа, резинового молотка, строительного уровня, лески, правила.

Последовательность работы

1. Предполагаемую плоскость очищают от старых обоев и пыли , обрабатывают грунтовкой. При необходимости на кирпичные или деревянные стены наносят тонкий слой шпаклёвки.
2. Заранее выполняют замер стен, вырезают соответствующие части листов ГКЛ. Стыковка элементов при нестандартных потолках происходит с использованием гипсокартонных кусочков.
3. Лист прорезают с лица, а затем.
4. Гипсовую массу размешивают, следуя инструкции на упаковке, и наносят на плоскость ГКЛ точечно.
5. Лист прикладывают к стене, прижимая правилом, по нему ещё нужно постучать резиновым молоточком.
6. От пола оставляют расстояние 5 мм, до потолка – не более 10 мм, а также между гипсокартонными листами должны быть швы 5-7 мм. Образовавшиеся зазоры прикрывают плинтусами или шпаклюют.
7. Существует ещё один приём фиксации ГКЛ без каркаса – при помощи саморезов и монтажной пены.

Выбирать способ размещения гипсокартона на требуемую поверхность, необходимо учитывать её состояния, финансовые возможности владельцев, а также квалификацию мастера.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

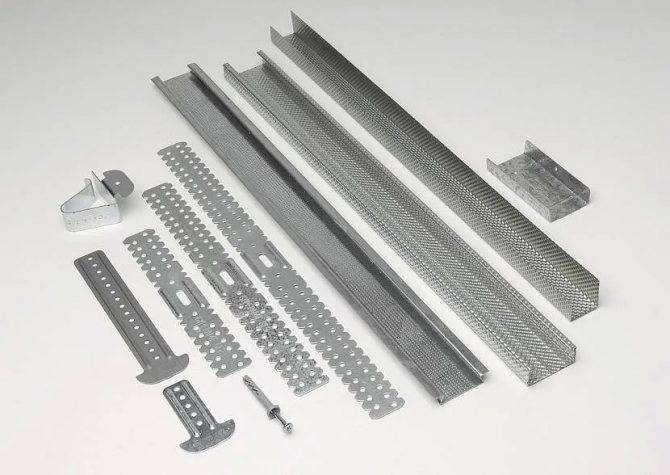

Из чего формируются гипсокартонные конструкции – набор необходимых комплектующих

Основным элементом любого каркаса гипсокартонных конструкций являются оцинкованные профили. Самые востребованные из них – потолочный направляющий (UD) и потолочный несущий (CD). Название «потолочный» не ограничивает применение этих элементов только на потолке. С их помощью создается большинство других креплений для гипсокартона: стеновые обрешетки, каркасы арок, ниш, декоративных коробов и т.п. Для монтажа межкомнатных перегородок применяют другие профили – направляющие (UW) и стоечные (CW). Эти профили делаются различной ширины (50, 75, 100 мм), чтобы варьировать толщину перегородок.

Основной элемент каркаса для гипсокартона — оцинкованные профили

Кроме профилей, для монтажа несущих конструкций понадобятся такие детали:

• прямые подвесы;
• одноуровневые соединители;
• саморезы для соединения металлических элементов каркаса;
• дюбели или саморезы, чтобы прикрепить детали конструкции к перекрытиям или стенам.

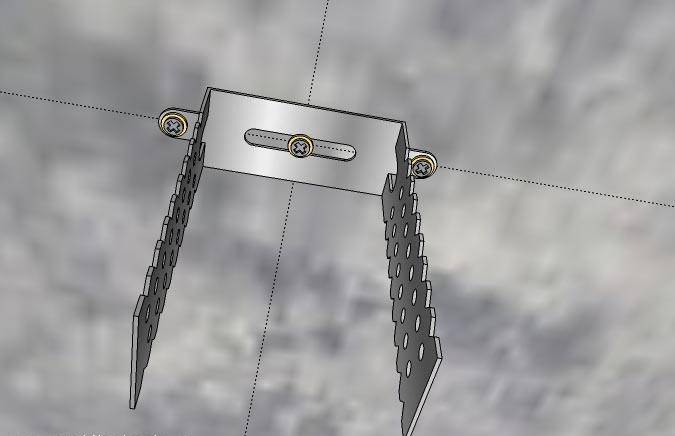

Прямые подвесы представляют собой перфорированные металлические пластины, которые в рабочем положении принимают П-образную форму, поэтому профессионалы их часто называют «пэшками». Предназначение подвесов – осуществлять крепления профиля к потолку и стене (к базовым конструкциям). Подвесы выпускаются разной длины, что дает возможность регулировать отдаление каркаса от потолочных перекрытий или стены.

Максимальная длина несущих деталей потолочной обрешетки – 4 м. Если же необходима большая их длина, приходится делать продольные соединения. Чтобы сделать стык жестким и аккуратным, используются специальные продольные соединительные элементы в виде металлических оцинкованных футляров. Когда же необходимо соединить профили перпендикулярно друг другу, применяются другие детали – «крабы», позволяющие создать крестовидную конструкцию в одной горизонтальной плоскости.

Чтобы крепить профиля под гипсокартон между собой или соединять с другими металлическими элементами конструкции, применяются специальные саморезы по металлу – «блошки», получившие свое название за маленькие размеры. Их длина – 10 мм. На конце резьбы такие шурупы оснащены сверлышками, благодаря которым при вращении и незначительном нажиме они самостоятельно ввинчиваются в металлические детали каркаса.

Прямые подвесы понадобятся для крепления профилей к потолку или стенам

Если базовая поверхность, к которой фиксируется каркас под обшивку ГКЛ, сделана из кирпича или бетона, в качестве креплений используются дюбели. Когда же приходится закрепляться к пористому стройматериалу (стена из пеноблока, ракушечника, газобетона) или дереву, применяются фосфатированные (черные) самонарезающие шурупы.

Также понадобятся крепления для самого гипсокартона. Притягиваются гипсокартонные листы к металлической основе с помощью специальных саморезов. Они внешне похожи на черные метизы по дереву, но имеют мелкий шаг резьбы. Шурупы для гипсокартона выпускаются длиной 25,35 и 45 мм. Саморезы 25 мм предназначены для тонкого потолочного ГКЛ, крепления для стенового гипсокартона имеют длину 35 мм. Шурупы длиной 45 мм пригодятся при обшивке стеновых каркасов вторым слоем гипсокартонных листов.

Как сделать каркас из металопрофиля для стен или потолка

Разметка каркаса для гипсокартонной конструкции: 1 — подготовить карандаш, угловую линейку и уровень; 2 — используя уровень и карандаш следует сделать ровную разметку для крепления профилей; 3 — профиль прикладываем к разметке и и прикручиваем профиль к полу и стене; 4 — для разметки места крепления профиля используем отвес; 5 — собираем каркас и проверяем его ровность уровнем.

Разметка

Чтобы правильно выполнить этот важный этап работ, нужно понимать две вещи: для устройства межкомнатных перегородок, ниш, для выравнивания стен разметку начинают с пола. Здесь отмечаются линии, по которым будут крепиться профили ПН 28/27. Они должны быть строго параллельны, а расстояние между ними должно быть равно толщине перегородки или отступу от базовой стены.

Второй шаг

Правильно перенести разметку с пола на потолок. Здесь понадобится строительный отвес. С его помощью осуществляем необходимую проекцию разметки: на потолке ставится несколько точек, которые объединяются в сплошные линии. Далее высчитываем местоположение вертикальных стоек для работ со стенами, и горизонтальных — для потолка. Шаг стоек — 40-60 см. На этих линиях делаем отметки, по которым будем монтировать подвесы. Расстояние между ними — 40-50 см.

Устанавливаем направляющий профиль ПН 28/27

Если делаем своими руками подвесной потолок из гипсокартона, то профиль крепим по линиям на стенах. Они определяют высоту первого уровня конструкции. Следует проверить, правильно ли нанесена разметка, и соответствует ли она горизонтали. Если мы обшиваем стену, то направляющие крепим по линиям на полу и потолке.

Устанавливаем стоечный или потолочный профиль

Ножницами по металлу нарежем стойки нужной длины. В точках разметки для подвесов высверливаем отверстия под дюбели или анкеры. Если монтируется каркас для подвесного потолка, то ни в коем случае нельзя использовать пластиковые дюбели для быстрого монтажа. Дело в том, что конструкции из гипсокартона имеют довольно большой вес и со временем саморезы из пластика вылезут и потолок деформируется. Приготовленные стойки из потолочного или стоечного профиля вставляем в направляющие и фиксируем в подвесах саморезами СММ 3,5/51. Боковые стороны подвесов («усы») загибаем к базовой поверхности.

Разновидности металлопрофиля

Наименование материала имеет большое значение, он классифицируется по функциональности, размерам, изготовленному материалу. Величиной профиль берётся в зависимости от свойств возводимой конструкции.

• Основной профиль принадлежит маркировки ПС (стоечный профиль), ПП (потолочный профиль). Они используются там, где существует большая нагрузка, на них происходит крепление листов гипсокартона;
• Направляющий профиль маркируется ПН и служит горизонтальной планкой, предназначенной для вертикальных стоек. Этот профиль и будет основой каркаса для гипсокаронной конструкции;
• Стоечный профиль (ПС, CW) применяется, когда происходит монтаж вертикальных стоек каркаса для стен и перегородок, а также в роли перемычек к стойкам для усиления жёсткости каркаса. Этот вид очень востребован;
• Направляющий профиль (ПН, UW) пригоден при сооружении капитальных конструкций (пола, смежных стен, потолков, перегородок), края стоек вставляются именно в него;
• Потолочный профиль (ПП, CD) и потолочный направляющий (ПНП, UD) монтируются как обрешётка для потолка. Подойдут данные элементы при выравнивании сильно неровных стен;
• Потолочный и стоечный профили применяются только по назначению;
• Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

Угловой профиль (ПУ) содержит оцинкованную перфорацию, используется для усиления наружных углов стен, окон, дверей.

Угловой перфорированный профиль для прочности углов гипсокартонной конструкции

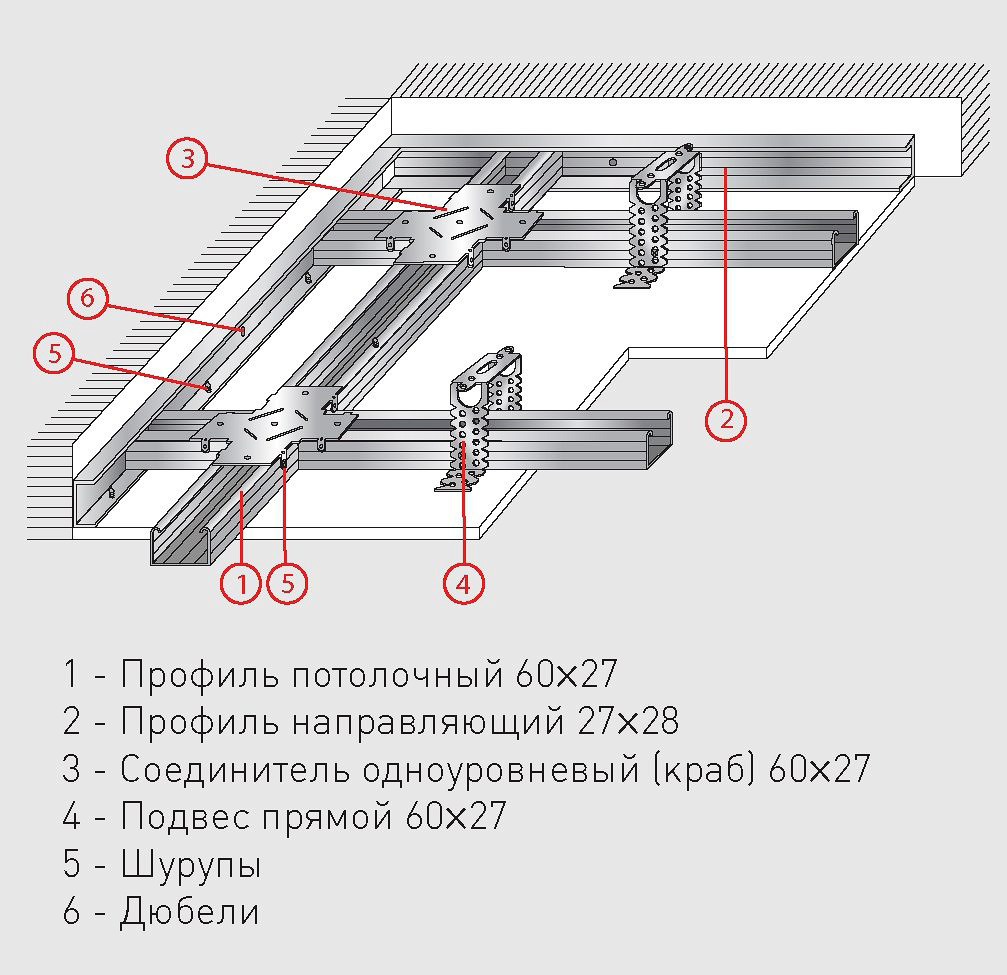

Изготовление каркаса

Перед началом выполнения монтажных работ следует подготовить конструктивные элементы каркаса из металлопрофиля, разрезав приобретенный в магазине U-профиль и С-профиль на отрезки необходимой длины.

Каркас потолка из гипсокартона крепят к поверхности соответствующих стен и потолка анкерами или дюбель-гвоздями. Выбор той или иной разновидности крепежа зависит от материала стен и потолка. Монтаж начинают с установки U-профилей на стенах и на потолочных линиях контуров криволинейных элементов конструкции. Для изгиба металлопрофиля, в нужных местах необходимо сделать надрезы его боковых сторон, после чего придать необходимую форму. Каждый из лепестков созданного подобным образом надреза должен быть закреплен к плоскости базового потолка отдельным крепежным элементом.

Монтаж направляющего профиля

Далее, в отмеченных заранее местах к поверхности потолка необходимо прикрепить подвесы. При выполнении этого этапа необходимо соблюдать точность, в противном случае наклон или перекос подвесов обернется последующим провисанием потолочной конструкции.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

На следующем этапе С-профили необходимо вставить в проемы закрепленных ранее U-профилей, места их пересечения скрепить крабами. Горизонтально расположенные С-профили скрепляют с установленными ранее потолочными подвесами посредством саморезов. Выполнение этой операции требует постоянного контроля горизонтального положения монтируемого металлопрофиля. Для контроля используют пузырьковый уровень.

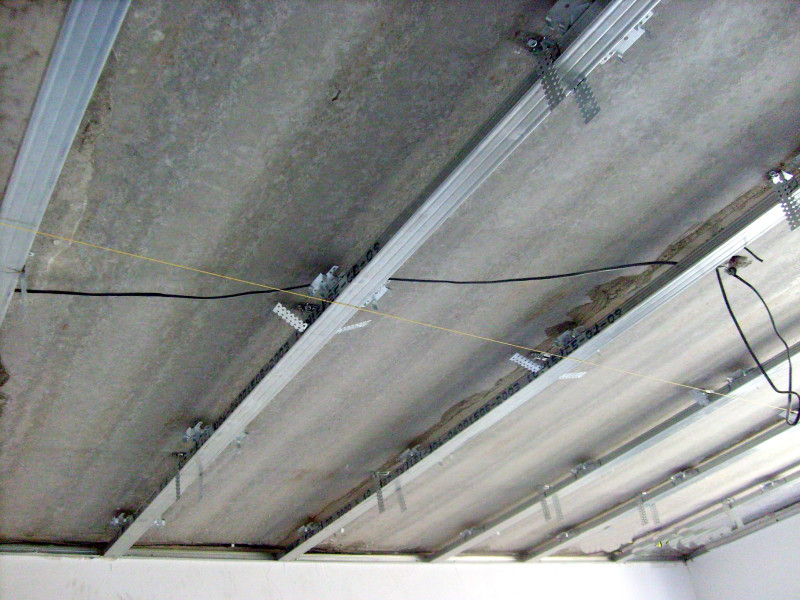

Крепление профилей к подвесам

Элементы нижней части двухуровневого потолка также собирают в единую конструкцию на полу, после чего производят ее монтаж, закрепляя к профилям первого уровня.

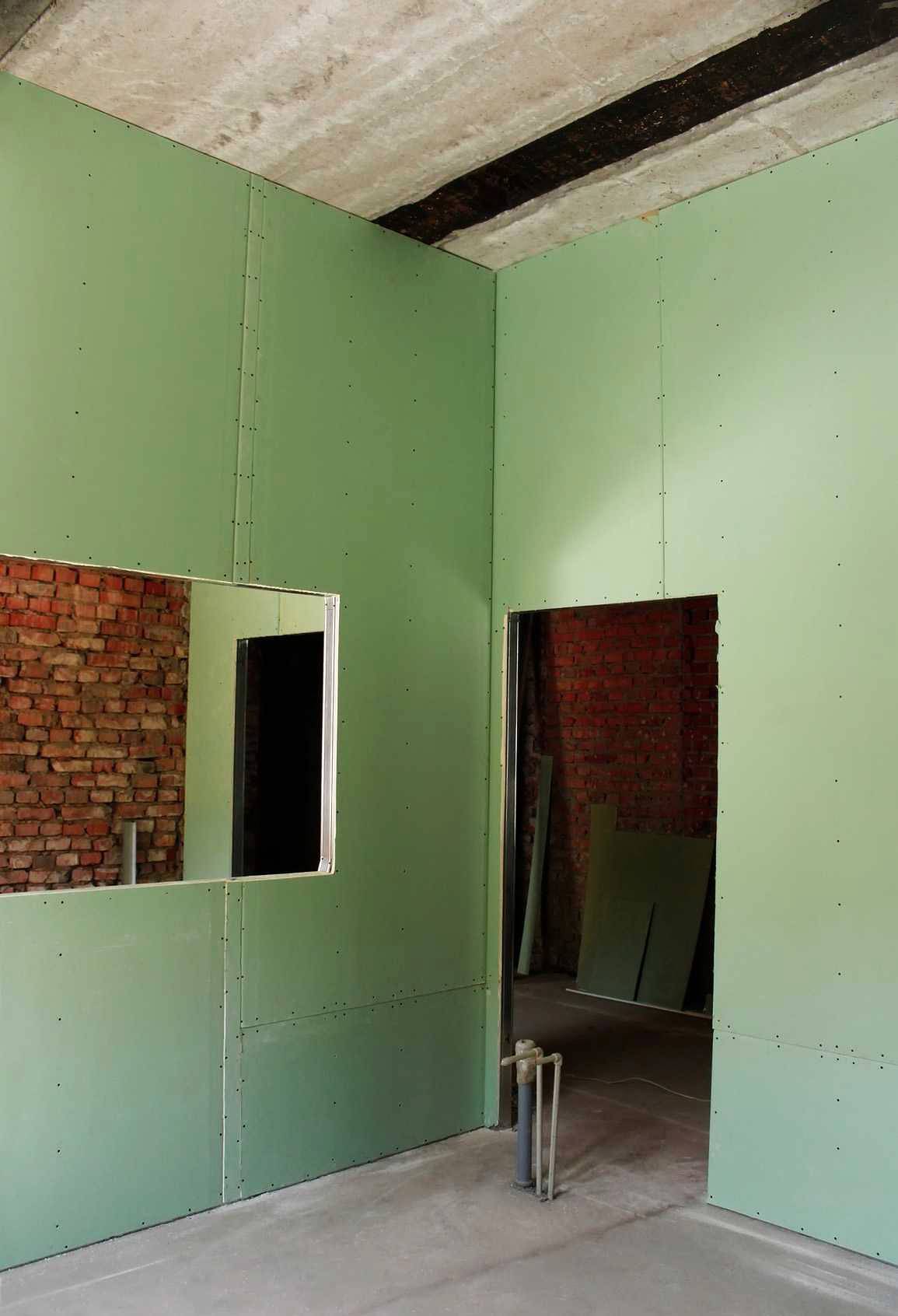

Вариант 2. Перегородка с дверью

Дверные коробки ставятся вместе со сборкой каркаса перегородок. Место под дверь монтируется так:

• по месту установки двери, справа и слева от неё ставятся вертикальные стойки (профиль ПС). С них закладывается брус для крепления дверной коробки. Брус жестко крепится к профилю.
• Делается перемычка из профиля ПН над дверной коробкой и ставятся дополнительные стойки в 20 см от проёма;
• Дверь является частью конструкции каркаса, поэтому её нужно установить до обшивки;
• Над дверью нужно установить дополнительные вертикальные стойки.

Вариант 3. Перегородка с тяжелой дверью (25—100 кг)

В этом варианте по обе стороны дверной коробки смонтировать UA-профили. Остальное не меняется. Подробно: Установка тяжелой двери в перегородку гипсокартона.
