План-проект
Первое, с чего должна начаться подготовка и строительство вашего дома – это план-проект. Чертеж можно нарисовать самостоятельно, а можно заказать в специальных фирмах, которых сегодня достаточно много. В целях экономии можно купить готовый проект, или воспользоваться бесплатными типовыми проектами, которые можно скачать в интернете.
Проект каркасного дома
Если вы решили проект рисовать самостоятельно, подумайте, хватит ли вам знаний и умений. Как правило, после наброска эскиза и плана комнат начинаются проблемы. Если вы знаете, что сможете нарисовать в проекте разводку труб, электричества, указать места розеток и пр. , то вы справитесь с самостоятельными чертежами. Если обо всем этом вы имеете смутные представления, лучше с зарисовками, которые вы набросаете дома, обратиться к специалистам. Они также помогут вам подобрать материалы и даже рассчитают примерную стоимость будущей постройки.
Проект с эскизом
Схема дома предлагается в интернете бесплатно, используйте ее для вдохновения.
Самостоятельные проекты можно рисовать для дачных домиков, которые не имеют сложные коммуникации и системы проводки электричества.
Еще один проект с эскизом
Стоимость проекта составляет от 500 рублей до 150 000рублей. Средний проект обойдется вам в районе 5 000 рублей.
Возведение каркаса стен
Ростверк – платформа для дома

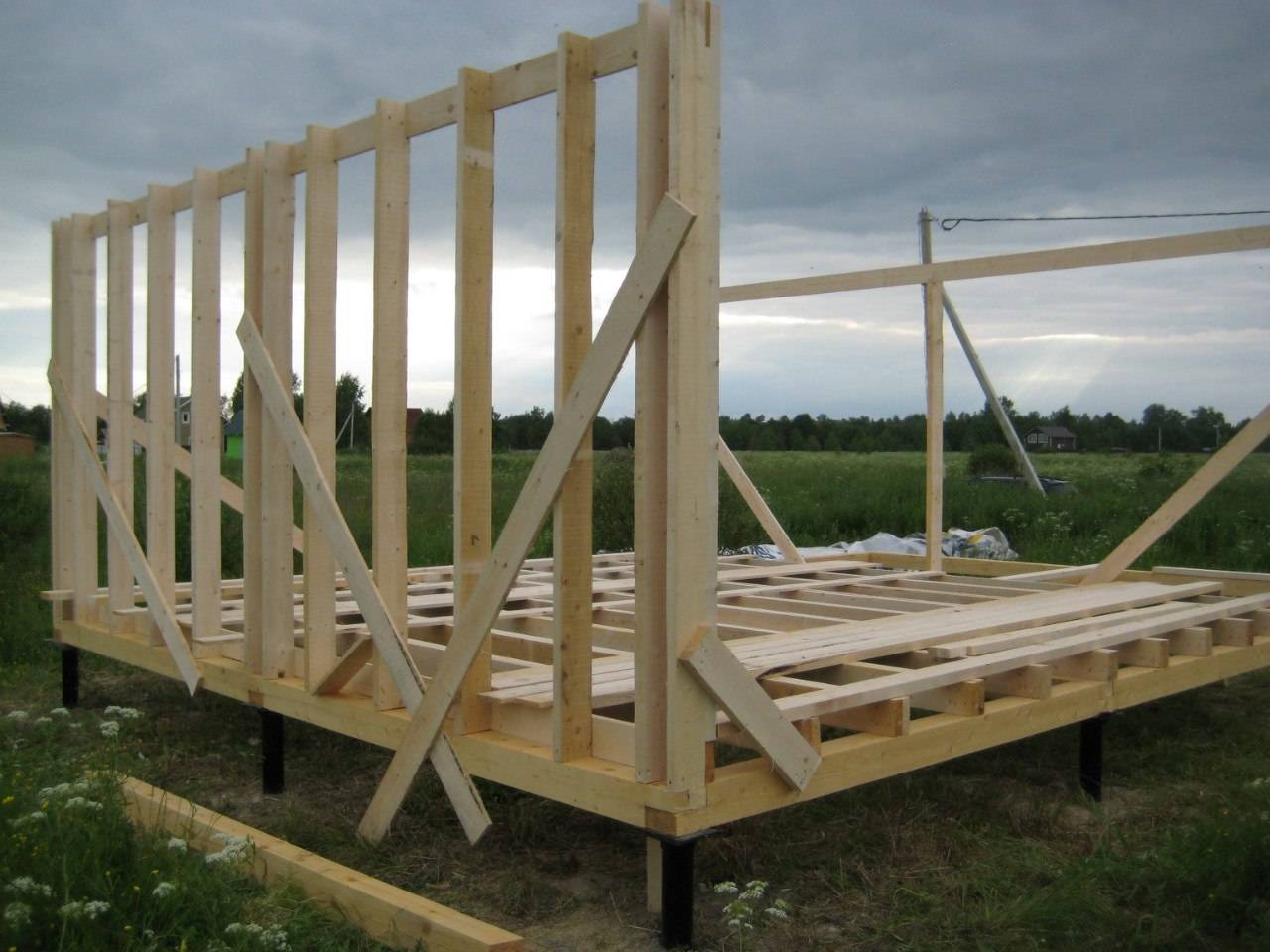

Сборка стенового каркаса на платформе
Окончание строительства фундамента позволяет начать работы по возведению основных несущих конструкций. Основой стен и всего остального в каркасном доме служит ростверк. Это деревянная или металлическая конструкция, которая укладывается на выступающие из грунта фундаментные столбы. По своему контуру ростверк повторяет очертания будущего дома. При его укладке обязательно надо использовать измерительные приборы, позволяющие контролировать его горизонтальность. Размеры бруса или металлического профиля определяются весом возводимой строительной конструкции.

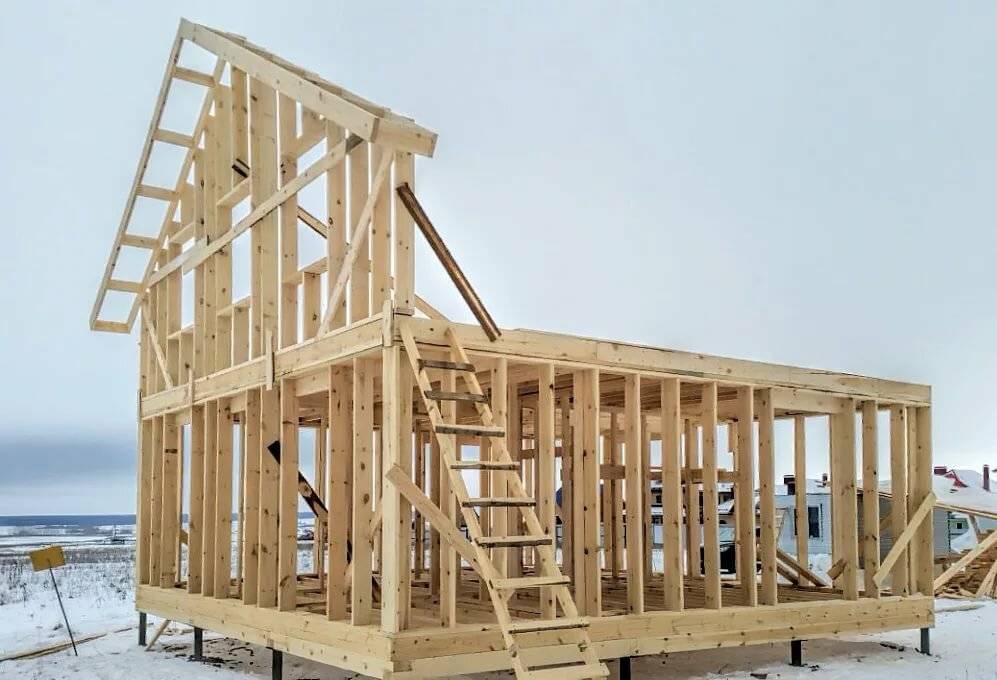

Возведение стенового каркаса
Схема каркасного дома из дерева
После монтажа ростверка можно приступать к установке каркаса стен. Для этого можно применять брус с размерами сечения 150х50 и больше. Брус должен быть изготовлен из хвойных пород деревьев и высушен до состояния 12–18% влажности. Кроме того, надо помнить, что все деревянные конструкции должны быть обработаны защитными средствами от плесени, грибка и воздействия огня.
Стеновой каркас можно собрать рядом на ровном участке земли, при сборке каркаса необходимо сразу готовить оконные и дверные проемы. Готовый каркас одной стены можно установить на ростверк и закрепить укосинами. Как и все сборочные операции, строители должны использовать измерительный инструмент для установки стеновых каркасов в строгой ориентации по плоскостям.

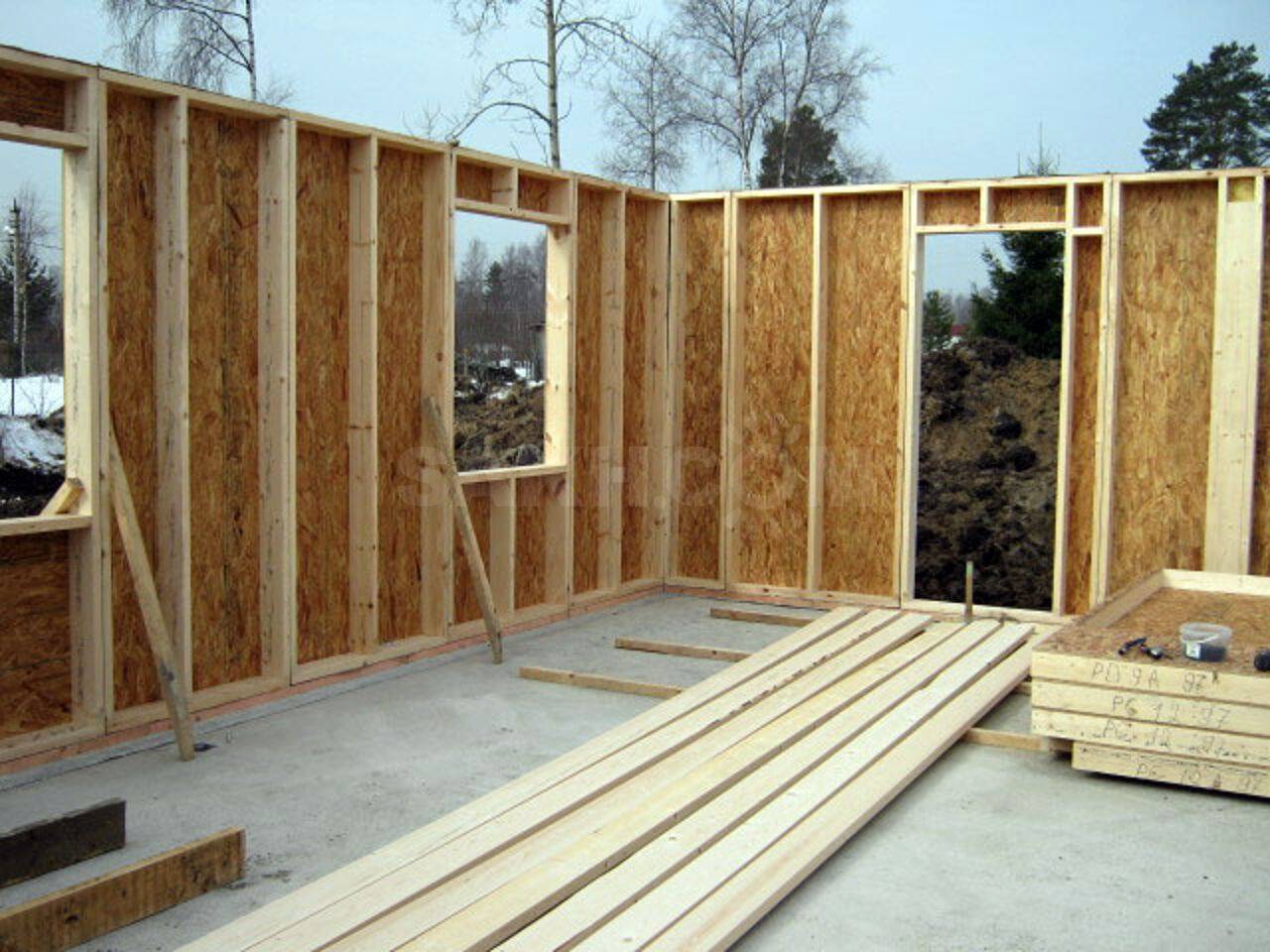

Правильная стена
Стена каркасника выполняет функцию защиты внутреннего пространства дома от жары и холода, от посягательств чужих людей, от дождя и ветра. Для выполнения каждой из необходимых функций предназначается слой материала, который входит в состав пирога каркасной стены. Как правильно сделать каркасный дом?
Вентилируемый фасад.
- Для прочности и несущей способности стены – сооружают прочный несущий каркас.
- Для теплоёмкости – внутреннее пространство стен заполняют теплоизолирующим материалом.
- Для защиты от атмосферных осадков – используют влагостойкую наружную стеновую обшивку.
- Для наружного и внутреннего декора, а также для защиты от влаги и намокания, необходима стеновая обшивка.
Кроме того, используют дополнительные материалы, которые обеспечивают функционирование основных слоёв каркасной стены. К примеру, ватный утеплитель обязательно закрывают плёнкой пароизолятора. Это защищает его от сырости.
На заметку
Теплоёмкость ватного изолятора резко снижается при попадании внутрь него влаги. Поэтому сырость внутри строительной ваты недопустима.

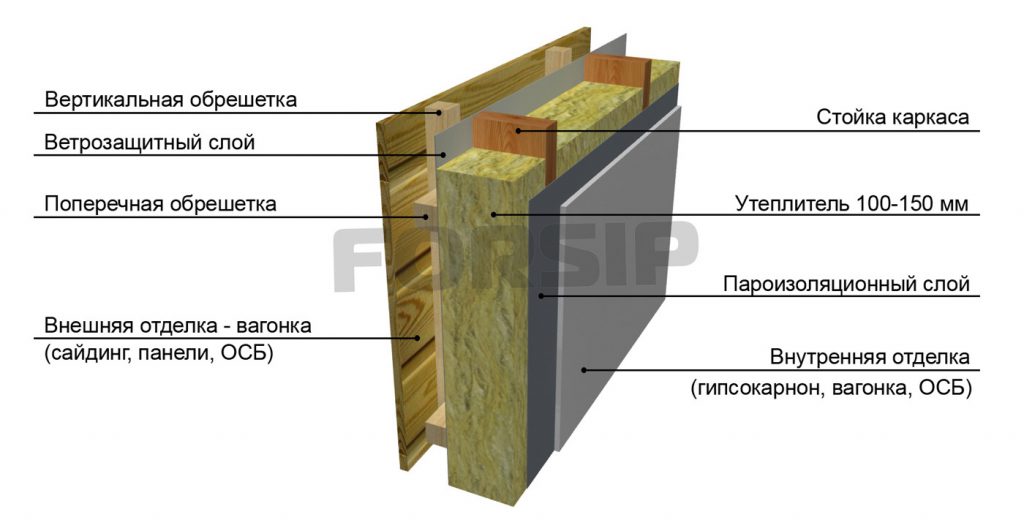

Приведем минимальный перечень слоёв каркасной стены и порядок их чередования, как должен выглядеть правильный пирог каркасного дома:
- Внутренняя стеновая обшивка – формирует поверхность стен внутренних помещений. Выполняется из панельных материалов — фанеры, гипсокартона, деревянной вагонки, панелей МДФ или OSB;
- Полиэтиленовая плёнка для предупреждения отсыревания утеплителя с внутренней стороны. Пароизоляция важна для ватного утепления и не важна для пенополистирола, пенополиуретана;
- Утеплитель – теплоизолирующий материал, который характеризуется низкой теплопроводностью. Он обеспечивает сохранность тепла внутри каркасного дома зимой, и прохладный воздух во внутренних помещениях жарким летом. Традиционный выбор утепляющего материала для каркасного дома – минеральная или базальтовая вата. Также иногда используют пенополистирол или комбинируют ватные и вспененные стироловые материалы;
- Плёнка с внешней стороны утеплителя – мембранный материал, который позволяет частичкам влаги выходить наружу и не позволяет проникать им внутрь утеплителя. Мембранная структура обеспечивает способность плёнки пропускать пар только в одну сторону. Эта прослойка важна для ватного утеплителя и не имеет смысла при утеплении дома пенопластом;
- Наружная стеновая обшивка – формирует поверхность стен снаружи, защищает от атмосферных осадков, механического повреждения. Должна быть выполнена из прочного, красивого и водостойкого материала. Часто используется металлический профиль, пластиковый сайдинг, деревянные доски или профилированный брус, а также панели OSB с последующей штукатуркой или покраской.
При использовании ватных утеплителей в «пироге» стены каркасного дома предусматривают вентиляционные зазоры. Особенно важен зазор с наружной стороны. Он выполняет роль вентиляционного пространства, через которое влажный пар выходит наружу.
Минусы каркасного строительства
Плюсы и минусы каркасных домов
Доверие к технологии каркасного строительства появилось не сразу, поскольку непосвященным в строительство такие дома кажутся очень непрочными и недолговечными, но это только на первый взгляд. Рассмотрим подробно достоинства и недостатки таких домов.
- Основным достоинством каркасного строительства является быстрота возведения. Небольшая строительная бригада может построить дом за 1-1,5 месяца. Вместе с этим, если дом строится своими руками и бюджет ограничен, возможен вариант, когда возводится каркас, монтируется и укрывается крыша, а далее все работы проводятся под крышей неограниченное количество времени без вреда постройке от атмосферных осадков.
- Положительным качеством считается и низкая теплопроводность стен, и высокая теплоемкость всей постройки. Летом в каркасном доме прохладно, а зимой тепло.
- Можно более эффективно применять отопительную систему в помещениях, это снижает траты в процессе эксплуатации.
- Плюсом является удобство прокладки коммуникаций внутри каркаса. Благодаря этому можно без огромных временных и трудовых затрат сделать подводку электричества, провести трубы водоснабжения и отопления.
- Помимо всего перечисленного, для строительства каркасника не нужен дорогой и тяжелый фундамент — достаточно опорно столбчатого фундамента , фундамента на сваях или буронабивного фундамента. Все свайные фундаменты будут стоить гораздо дешевле монолитных бетонных.
- Как следствие из предыдущего пункта, все строительство каркасного дома обходится дешевле домов из таких материалов, как кирпич или газобетон.
- К плюсам можно отнести еще одно преимущество каркасников – отсутствие усадки. Это позволяет проводить внутреннюю и наружную отделку сразу после монтажа каркаса здания, что позволяет построить такой дом за несколько месяцев.
- Простота внутренней и внешней отделки. Стены каркаса являются ровными поверхностями, идеально подготовленными под чистовую отделку.
- Экологическая безопасность. При строительстве каркасных домов используются только экологически чистые материалы – дерево в качестве каркаса и обшивки и каменная вата (исходным сырьем для производства которой служат габбро-базальтовые горные породы) в качестве утеплителя.
- Возможность круглогодичного строительства каркасных домов. Опыт строителей показывает, что возведение таких домов зимой даже предпочтительнее, так как строительный материал остается чистым, а атмосферные осадки не оказывают негативного влияния на ход стройки.
К недостаткам каркасного дома можно отнести:
Герметичность. Пирог стены каркасного дома превращает помещение в своеобразный термос, в котором, при повышении влажности, возможно образование грибка на стенах. Поэтому при строительстве желательно продумать вентиляционную систему, чтобы был естественный приток и отток воздуха. Идеальной для каркасников является приточно-вытяжная вентиляция с рекуперацией тепла. Высокая пожароопасность. Горючесть является проблемой всех деревянных домов
Важно заметить, что в каркасных домах каменноватный утеплитель не является горючим веществом, а опасность представляет именно деревянный каркас здания. В таких условиях обработка дерева специальными пропитками – антипиренами, сокращает риск возгораний дерева
Плохая звукоизоляция
При отсутствии шумопоглощающего слоя в перегородках слышимость в каркаснике достаточно хорошая. Помимо проблем со звукоизоляцией, вопросы также возникают из-за передачи вибраций на межэтажные перекрытия при ходьбе. Подверженность проникновению грызунов. Часто при ошибках в проектировании и монтаже каркасных строений возникает проблема с проникновением внутрь каркаса грызунов, что приводит к порче утеплителя и, как следствие, потере теплоемкости здания. Про решение проблемы мышей и других грызунов в каркасниках читайте дальше. Достаточно высокая конечная стоимость коробки дома. В плюсах мы описали экономию при строительстве каркасных строений на более легких фундаментах, однако стоимость возведения коробки здания вполне сравнима со стоимостью возведения коробок из других материалов. Происходит это из–за высокой стоимости материалов для внешней отделки и большого количества необходимого утеплителя.
Каркасное строительство не допускает наличия ошибок. Поэтому всегда предъявляются повышенные требования к квалификации специалистов. Если будут допущены неточности, например, на стадии заливки фундамента, это вызовет большие экономические затраты во время строительства. Поэтому избежать большинство указанных недостатков поможет правильно составленный проект (подробнее о проектировании и этапах строительства дома ).
Достоинства каркасных построек
Быстровозводимые постройки стали довольно популярным направлением в строительстве. Одним из самых известных способов возведения является каркасное строительство. За короткий промежуток времени, используя металлические каркасы, можно возвести полноценное жилье, павильон или другую постройку, которая пробудет в эксплуатации длительное время. Для частных загородных домов тоже можно использовать металлический каркас.
Основные достоинства каркаса из металла это:
- простота в монтаже;
- дешевизна;
- большая скорость возведения;
- способность выдерживать довольно высокие нагрузки при столь малом сечении.
Каркас из профиля квадратного, прямоугольного и круглого сечения способен выдержать приличную нагрузку.Еще одним плюсом легких металлических каркасов является небольшая требовательность к фундаментам. Не нужно возводить особенно мощное и дорогое основание.
Но есть и ограничение — такая конструкция рассчитана только на определенный вес. В большинстве случаев ее применяют для возведения загородных одноэтажных построек с крышей или торговых павильонов.
Расчет материалов
С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.
Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6. При подсчетах обвязки погонные метры умножают на 3
Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику
При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

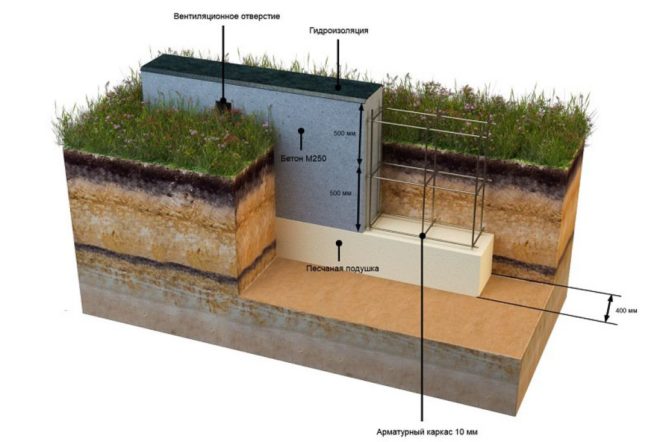

Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения
А также продлит долговечность фундамента и всего строения
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Недостатки технологии
Многие профессионалы считают, что каркасное здание не слишком подходит для эксплуатации в наших условиях. В этой области у нас нет большого опыта, разработанной нормативной базы и достаточного количества знаний. Такое явление непривычно, поэтому может пугать, как неизвестное. Но среди непрофессиональных мастеров каркас набирает все большую популярность. Стоит ли такая технология доверия?
Один из главных недостатков каркасного дома — относительная недолговечность
Некоторые минусы каркасных домов не имеют под собой реальных оснований. Их можно сравнить с мифами. Но есть и серьезные проблемы, не учесть которые не получится.
К типичным проблемам относят:
Недолговечность. Постройка вряд ли простоит больше ста лет. Но здесь все зависит от регулярности ремонта и качества ухода. Если проводить ремонты каждые 25 лет, можно существенно улучшить ситуацию
Но важно понять, что каркасное строительство не предназначено для того, чтобы семья в доме жила целыми поколениями. Но для одного-двух поколений ресурса вполне достаточно.
Пожароопасность
В здании по деревянному каркасу практически нет ничего, что могло бы препятствовать возгоранию. Кроме того, такое легкое строение может сгореть буквально как спичка. Но проблему можно решить подбором утеплителя. Сейчас на рынке популярностью пользуется минеральная базальтовая вата. Она хорошо противостоит огню. Также для защиты все деревянные элементы можно обработать антипиренами, которые повысят уровень безопасности.
Подверженность гниению. Дерево легко повреждается при высокой влажности. Это актуально не только для каркасных зданий, но и для деревянных. Но если следить за домом и периодически делать обработку антисептиком, неприятностей не возникнет.
Низкая шумоизоляция. На шумопоглощение влияет масса конструкции. В каркасном доме она небольшая, поэтому могут возникнуть проблемы с уровнем шума. Стоит об этом помнить при строительстве вблизи дорог или железнодорожных путей. Проблему можно решить еще на начальной стадии, подобрав качественные изолирующие материалы.
Низкая экологичность. Здесь все зависит от выбора материалов
Важно обратить внимание на тип обшивки и утеплителя. Этот пункт довольно спорный, поскольку сейчас крайне сложно найти экологичный дом
Всюду используются химические пропитки, искусственные материалы и т.п.
Отличное место для проживания вредителей. В наших климатических условиях такая проблема возникает крайне редко. Она больше актуальна для других стран. Но у нас может возникнуть другая неприятность — мыши. Проблема актуальна при выборе в качестве утеплителя пенопласта. К минеральной вате грызуны равнодушны.

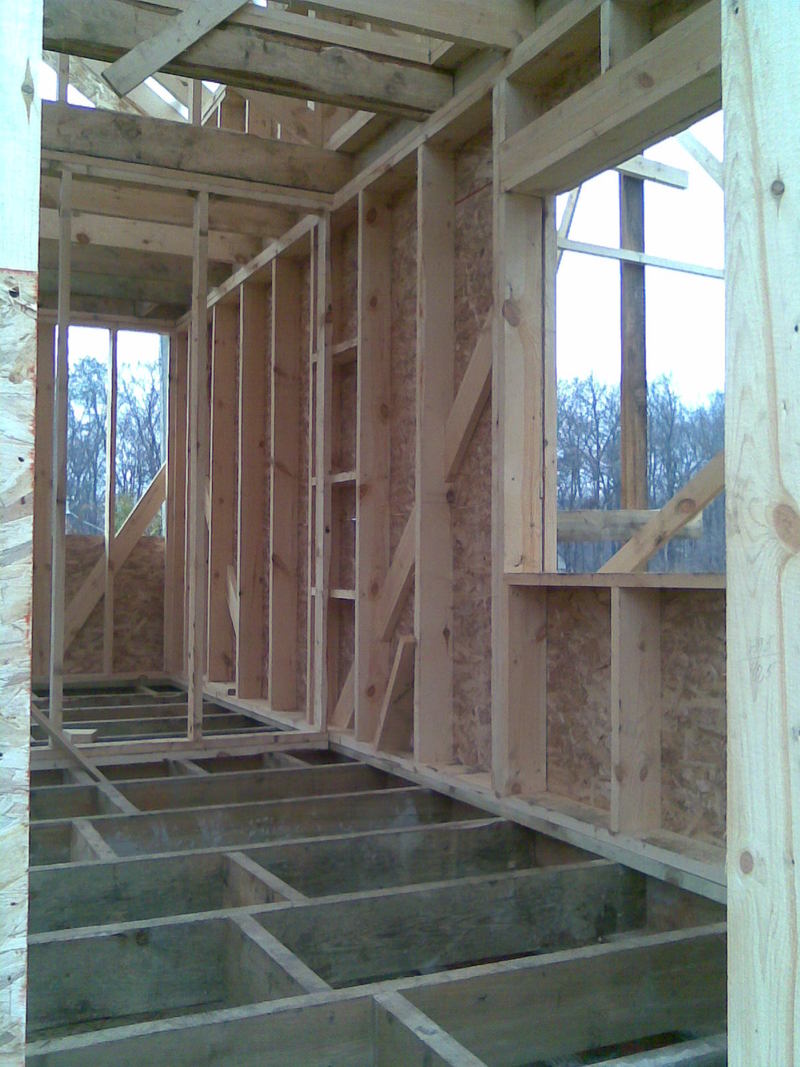

Устройство пола
Полы в каркаснике ничем не отличаются от напольной поверхности других типов домов. По желанию застройщика бывают и деревянными, и бетонными. Выбор пола зависит от возведенного основания и возможностей.
Под горизонтальной конструкцией, которая обеспечивает нагрузку на фундамент от помещения, понимается лежень (либо нижняя обвязка). Он делается из качественно высушенных обрезных досок. Их размер составляет 50×150 мм. Для этих же целей еще используется брус, имеющий сечение 100×150 мм.
Пошаговые действия во время укладки нижней обвязки:
- Брусья либо доски, которые смазывают биозащитным составом и огнезащитными компонентами, выкладывают по периметру фундамента.
- Нижняя обвязка укладывается выше болтов, а над всеми крепежами несильно бьют молотком. После этого точки расположения болтов помечаются.
- В месте образования вмятины большой дрелью высверливают зазор, диаметр которого должен превышать сечение на 3 мм.
- Утеплитель (лента, изготовленная из стекловолокна) выкладывается сверху на фундамент. Выше него устанавливается нижняя обвязка.
- При помощи ударного гайковерта либо ручным методом с использованием гаечного ключа, закручивают гайки на болты с шайбами.
- За горизонтальным положением лежня следят с применением нивелира либо строительного уровня. В случае необходимости смены положения доски гайка немного ослабляется, подкладываются клинья из дерева. Только потом укладываются до требуемого уровня. В отверстие заливают жидкий бетон.
- По углам доски соединяют «вполдерева» либо с коренным шипом.
После укладки нижней обвязки следует выстелить полы. Они выступят основанием для монтажа блоков стен. При последовательной установке стоек по готовому полу передвигаться легче, чем всё время залазить на стремянку.
Полы в каркасном доме укладываются несколькими методами:
- с применением готового плиточного фундамента;
- лаговым;
- грунтовым.
Лаговые полы выстилают в помещении на ленточном или свайном фундаменте. Это приводит к проветриваемому подполу, который появляется посередине нижней части конструкции и земли. Лаги выкладываются такими способами:
- укрепляют с наружной части фасадной доской, опирая на нижнюю обвязку;
- вставляют в пазы, которые вырезаны в нижней обвязке;
- устанавливают впритык к лежню, используя кронштейны из металла.
Во время работы с лагами применяют брус, имеющий сечение 110×60 – 220×180 мм. На это влияет расстояние между опорами. Если пролёт очень широкий, элемент, соответственно, тоже должен быть мощным.
Шаг при монтаже составляет от 50 до 60 см. Там, где установлено тяжёлое оборудование или мебель, балки монтируются чаще. Приблизительно через 30-40 см.
Последовательность действий во время выкладки лаговых полов на кронштейнах из металла:
- Выкраивают и вырезают балки требуемой длины.
- Далее их ставят сверху на оцинкованные кронштейны, фиксируют с помощью саморезов или гвоздей.
- Черепные бруски, имеющие сечение 50×50 мм, прибиваются к нижней стороне лаг.
- Листы ОСП либо устойчивая к влаге фанера выстилаются на брусках. Это и считается основанием под утеплитель.
Если пролёт более 2,5 м, посередине лаг ставят распорки (отрезки досок либо бруса, делающие систему жёсткой на изгиб). Они фиксируются гвоздями. Для этого их прибивают в торец наискосок через лагу.
Каждая конструкция из дерева перед процедурой монтажа хорошо обрабатывается огнезащитными компонентами и противогнилостными средствами. Это значительно увеличивает период службы материала, защищая от насекомых.
Фундамент каркасного дома
Основой любого сооружения является фундамент. От его надежности напрямую зависит долговечность постройки. Каркасник можно возводить на одном из фундаментов:
- свайно-винтовом;
- мелкозаглубленном ленточном;
- плитном.
Свайно-винтовой
На этом фундаменте чаще всего ставят каркасные конструкции, что обусловлено его простотой и дешевизной. К тому же его можно сделать самостоятельно, возвести на любых грунтах, кроме скалистых. Он годится для болотистых участков, на которых плотные грунты залегают глубоко.
Мелкозаглубленный ленточный
Такое основание тоже нередко используется для каркасника. По затратам его обустройство выходит относительно недорого, плюс становится возможным залить бетонные полы. Чтобы фундамент справлялся со своей функцией, следует четко соблюдать технологию его монтажа. Такой тип не рекомендуется использовать на участках с высоким уровнем грунтовых вод и в болотистой местности.
Плитный
Фундамент в виде плиты для каркасных строений становится все популярнее. По стоимости он выходит гораздо дороже предыдущих вариантов, но у него есть немало положительных качеств:
- универсальность;
- долговечность;
- надежность.
Такой фундамент может служить черновым полом, что исключает необходимость дополнительных затрат. В целях экономии иногда вместо монолита прибегают к устройству плитной конструкции с элементами жесткости, что также позволяет усилить основание.
Технология строительства каркасного дома поэтапно
Для изготовления каркаса дома может использоваться как деревянный брус, так и металлические профили. Но при этом необходимо учитывать следующие факты. Например, стоимость деревянного материала ниже, даже при условии, что приобретать следует обработанный брус с влажностью не выше 12%, так как в ином случае, конструкция вследствие усадки, может перекоситься.
С металлом работать легче, кроме того, этот материал обладает большой несущей способностью. Но настоящей проблемой становиться заделка соединений, в которых есть опасность формирования мостиков холода, что, естественно, снизит комфортность проживания и увеличит эксплуатационные расходы.
Вообще, вопросы теплоизоляции являются основными при данном виде строительства. Достойным вариантом является утепление каркасного дома минеральной ватой – материалом, обладающим низкой теплопроводностью, высокими эксплуатационными характеристиками и долговечностью.
Также преимуществом выбора минеральной ваты можно считать большой выбор изделий для изоляции разных конструктивных элементов дома, с учетом их особенностей.
Для обшивки каркаса самым подходящим материалом является плита OSB. Но можно использовать многослойную фанеру и даже ДСП, хотя эти материалы в настоящее время используются редко, так как их эксплуатационные характеристики уступают ОСБ (ориентировано-стружечной плите).
Важно правильно подготовить брус и материал для обшивки стен и обработать его специальными антисептическими средствами.
Это необходимо не только для борьбы с микроорганизмами, но и с мелкими грызунами, которые могут стать настоящей бедой для такого дома.
Исходя из этих критериев, следует подходить и к выбору материалов для теплоизоляции – они не должны быть привлекательными для представителей фауны, этот подход важен и в том случае, если проводиться утепление пола в каркасном доме на сваях, даже несмотря на то, что он не имеет прямого сопряжения с землей.
