Из каких материалов изготавливают
Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.
Металлический кессон
Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.
Преимущества
Герметичность
Мы уделяем особое внимание качеству изготовления и качеству сварных швов; Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического; Простота монтажа (относительно бетонных колец и пластикового кессона); Механическая прочность, устойчивость к давлению грунта; Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона; Срок службы до 50 лет
Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.
Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.
Недостатки
- Большой вес;
- Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
- Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.
Пластиковый кессон
В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.
Преимущества
- Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
- Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
- Вес металлического кессона Ø1 м. ≈ 250 кг;
- Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
- Не корродирует;
- Срок эксплуатации более 50 лет.
Недостатки
- Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
- Сложность монтажа:
- Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
- Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.
Заблуждения о пластиковом кессоне
- Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
- Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
- Низкая стоимость.
Давайте сравним:
| Пластиковый | Стальной | |
| Средняя цена | 41000 рублей | 24000 рублей |
| Земляные работы | При одинаковых размерах стоимости равны | |
| Монтажные работы | • Установка в котлован • Герметизация отводов Плюс + Перед началом работ необходимо изготовить армированное бетонное основание + выполнить обсыпку пескобетонной смесью + учесть время необходимое на дополнительные работы (2-3 дня) | • Установка в котлован • Герметизация отводов |
| Итого: | Общая стоимость оборудования и монтажа пластикового кессона в два-три раза выше, чем для стального кессона. |
Кессон из железобетонных колец
Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.
Почему редко применяют:
- Неудобство монтажа в связи с большим весом бетонных колец;
- Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
- Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.
Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.
Утепление
Утеплить бетонный кессон можно несколькими видами материалов. Самый распространенный вариант – обычные опилки. Это дешевое сырье и не требует серьезных расходов на транспортировку.
Процесс утепления происходит в четыре этапа:
- Вокруг колодца на расстоянии около 4 см устанавливают армированную сетку. Она служит каркасом, который обеспечивает утепление кессона. Зазор между сеткой и кольцами обеспечит хорошую терморегуляцию и повысит морозостойкость конструкции.
- На каркас устанавливается кожух из металла для удержания опилок.
- В пространство между кожухом и землей засыпается утеплитель.
- Сверху монтируется плита, которая защищает теплоизоляцию от внешнего воздействия.
Утепление кессона из бетонных колец
Утепление кессона можно пропустить, если климат в районе мягкий и без больших перепадов температур. В северных широтах России это жизненно важный этап для сохранения работоспособности скважины.
Размеры кессона. Этапы подготовки к монтажу
Камера кессона обычно имеет форму цилиндра. Высота его – около 2-х м, что позволяет обеспечить размещение оголовка скважины ниже уровня промерзания земли. Диаметр приямка — минимум 1 м. Широкий кессон позволит более-менее свободно чувствовать себя человеку, который спустится туда для осмотра и ремонта системы, а также вместит всю необходимую технику. Устанавливая кессон, нужно помнить: чересчур маленький будет неудобен в эксплуатации, а большой обойдется довольно дорого.
Прежде чем установить конструкцию, нужно выполнить ряд подготовительных работ:
- Вырыть котлован. Труба должна быть не точно в центре. Это сделает более удобным и обустройство, и пользование кессоном. Если будет монтироваться фабричный контейнер из пластика или металла, глубину ямы делают такой, чтобы верхушка конструкции поднималась над уровнем земли на 15 см. В случае с бетоном и кирпичом крыша должна находиться вровень с почвой.
- Выкопать траншею от приямка к дому. В нее будут укладываться трубы и электрокабель.
- Укрепить дно. Актуально в том случае, если кессон будет выполнен из бетона, ж/б колец или кирпича.
Совет. Перед работой оцените, насколько глубоко залегают грунтовые воды. Если этот показатель – не более 3 м, можно насыпать на дно ямы щебень и хорошо уплотнить его. В иных случаях придется заливать монолитную основу из бетона, напоминающую фундамент.
Подготовительные работы
Начальный этап при монтаже любого кессона — подготовка котлована под него и устройство основания. Яму роют по габаритам будущей камеры плюс 20-30 см со всех сторон, включая дно. В итоге горловина кессона должна возвышаться над уровнем земли на 20 см. Это позволяет исключить попадание атмосферных осадков в защитное сооружение.
Низ котлована хорошо трамбуют. Подсыпают песчаную подушку слоем 10 см и хорошо уплотняют её. Если предусмотрен монтаж бетонного, кирпичного или кессона из ЖБ колец, обязательно делают цементную площадку толщиной 15-20 см. Её лучше армировать. Как только основание готово, можно приступать к устройству кессона.
Монтаж перекрытия
Когда обустраивают колодец над скважиной, особо важным моментом является правильно выполненный монтаж перекрытия, для чего:
- На стенах в верхней части делают монолитный армированный пояс, в который закладывают арматурную сетку, а в опалубку высотой примерно 15 сантиметров заливают бетонный раствор.
- На контур помещают доски толщиной от 30 миллиметров, соблюдая минимальный зазор, при этом оставляют место для люка.
- Для обеспечения гидроизоляции доски накрывают полиэтиленом, фиксируя его металлическими скобами.
- По краю люка и вдоль периметра колодца строят опалубку и заливают туда бетон, разравнивают смесь и оставляют высыхать. Чтобы поверхность медленно теряла влагу, а цемент стал максимально прочным, колодезную крышку накрывают полиэтиленом. Время от времени его поднимают с целью увлажнения перекрытия из бетона.
Особенности конструкции
К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.
- Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
- В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
- Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
- Теплоизоляция поможет поддерживать внутри кессона положительную температуру.
В пространстве кессона могут располагаться:
- управляющая автоматика для перекачивающего агрегата,
- фильтрующие установки,
- гидроаккумулятор,
- манометры и другие приборы контроля.

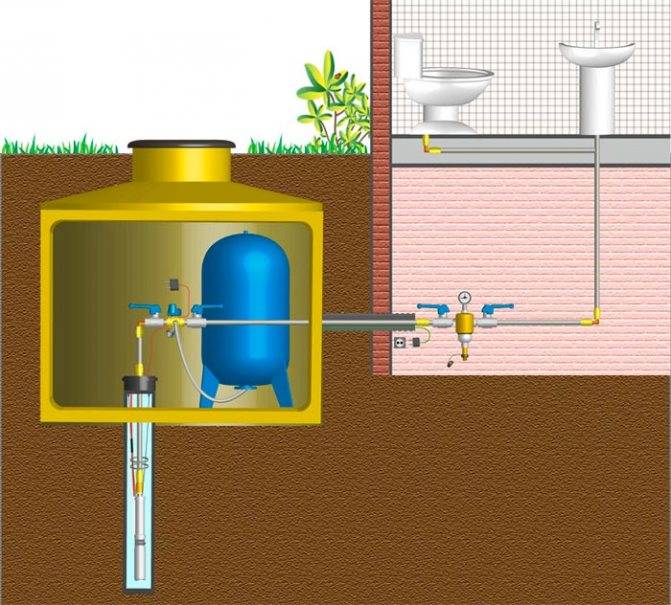

Оборудование скважины с кессоном

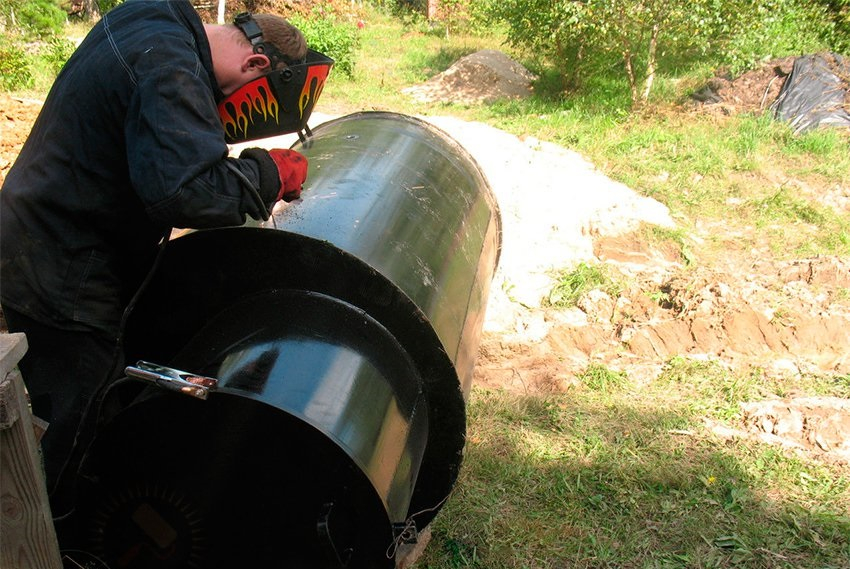

Стальные кессоны своими руками
Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3–10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.
Если вы сможете недорого приобрести трубу диаметром 1–1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.
На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.
Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.
После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.
Для чего нужен кессон. Особенности его конструкции
Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:
- защищает оборудование от перемерзания;
- плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
- хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
- позволяет подключить напорную магистраль к водопроводу.
Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:
- Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
- Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
- Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
- Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.
Кессон
Гидроаккумулятор и система управления
На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:
- насосом в емкость нагнетает вода до заполнения;
- из бака вода поступает потребителю;
- как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.
Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.
Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.
Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.
От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.
Как залить бетонные стены
Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.
Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.
По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.
Монтаж кессона для скважины из пластиковой бочки
Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.
Внутреннее устройство пластикового кессона
Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.
Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.
Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.
Установка теплоизоляции
Для защиты металлического погреба в виде кессона от высоких температур, а также для предотвращения выпадения конденсата на его поверхности, нужно сделать качественную теплоизоляцию
Для этого важно защитить как стены, так и дно конструкции. Оптимальным вариантом для такой изоляции будет глина, которая выкладывается на 20 см с внешней и внутренней сторон конструкции
Чтобы защита была более надежной, стены и полы покрывают цементным раствором примерно на 2 см. Для того чтобы сцепка было лучше, внутри погреба делается проволочный каркас, на котором крепят сетку с последующим нанесением штукатурки. Полы заливают цементной стяжкой на 4 см. Дополнительно утеплить можно стекловатой или обычными одеялами.

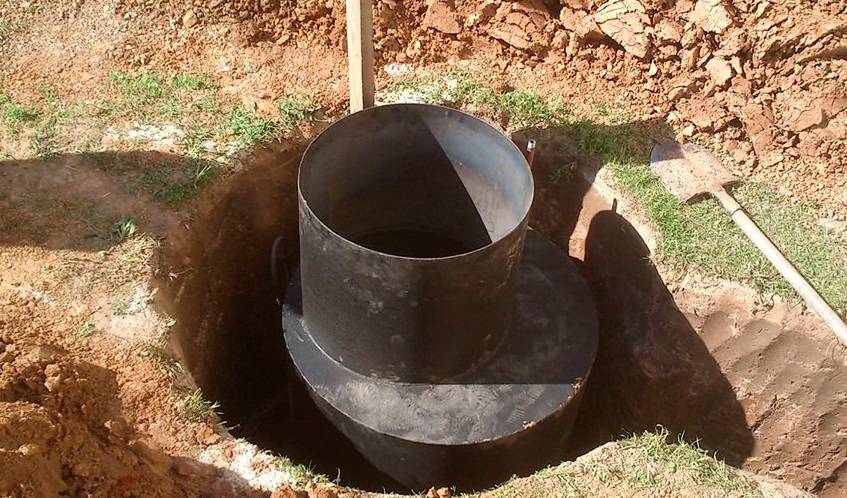

Металлические кессоны
В продаже все чаще можно встретить готовые металлические конструкции, установить кессон для скважины своими руками с применением заводской емкости достаточно просто:
Металлические кессоны
- В подготовленном котловане устраивают щебневую подсыпку.
- Кессон устанавливают на брусья, размещенные на котловане, при этом необходимо добиться совпадения технического проема в дне емкости и обсадной трубы скважины.
- Монтаж сооружения лучше всего осуществлять с привлечением подъемной техники.
- После установки емкости ее необходимо выровнять под уровень.
- Заводской металлический кессон для скважины обычно уже продается с гидрозащитным покрытием, а вот самодельную установку необходимо предварительно покрыть изоляцией.
- Дополнительное крепление для такого кессона не требуется, поэтому после подключения коммуникаций можно приступать к обратной засыпке котлована.
Этапы работ
Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.
Непосредственный монтаж включает несколько этапов:
- Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
- При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
- На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
- В последнюю очередь монтируется крыша.
Земляные работы
Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.
После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.
Схема монтажа кессона.
Гидроизоляция
В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.
Монтаж
Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:
- На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
- На этапе гидроизоляционных работ наносят мастику в несколько слоев.
- Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
- Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
- Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
- Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.
Конструкция
Оборудование устья скважины состоит из пяти главных элементов:
- Дно. При наличии опасности затопления вод его изготавливают из бетона, так обеспечивается герметизация емкости. Если влаги нет, дно можно засыпать щебенкой вместо бетона.
- Железобетонные кольца. Для монтажа насосного оборудования нужно как минимум 1,5 м диаметра и 1,8 м высоты.
- Перекрытие. Чтобы атмосферные осадки не вредили конструкции, наверх кладут бетонную плиту с заранее проделанным отверстием под люк.
- Гидроизоляционные материалы. Кессон из бетонных колец плохо переносит влагу, а мелкие зазоры способствуют затоплению емкости. Изоляция необходима в любом случае.
- Доборные элементы. Применяются для поднятия люка над уровнем земли во избежание затопления при стихийных бедствиях.
Материал для кессона
Как правило, кессоны делают из трех видов материалов:
Железобетонный
Самый сложный и дорогой, но надежный способ обустройства хранилища — это погреб в виде кессона из железобетонных колец. Такая конструкция делается только на основании, которое готовятся заранее.
На дно кладут кольца, закрывая их сверху крышкой. Поверхность хранилища гидроизолируют. Недостатками можно назвать большой вес конструкции и высокую стоимость.
Металлический
Является оптимальным вариантом, поскольку при изготовлении берут стальные листы, скрепляемые методом сварки для обеспечения герметичности хранилища. При изготовлении делают лестницу и люк.
Все поверхности обрабатываются антикоррозийными материалами, и оснащается перепускным клапаном
Температура внутри помещения всегда оптимальна, что очень важно при хранении продуктов
Пластиковый
Не требуют антикоррозийной обработки, имеют небольшой вес и отличаются простотой монтажа своими руками.
Герметичность такой конструкции дополняется отсутствием необходимости обработки гидроизоляционными материалами.
План работ:
- составить проект конструкции;
- заказать заготовки на стороне или изготовить самому из купленного материала. При самостоятельном изготовлении используют сталь толщиной 3 – 5 мм;
- произвести сварочные работы и окончательную сборку изделия. Увеличить прочность конструкции при небольшой толщине стальных листов помогут ребра жесткости. Верхнюю часть конструкции изготавливают металлической, деревянной или бетонной.
Высота металлической конструкции обычно устанавливается на уровне двух метров для нормального передвижения человека. Большие погреба можно выполнить с двумя лазами. Один использовать для загрузки продуктов, второй – для спуска людей. Размеры лазов не должны быть большими, но достаточными для комфортного пользования. В нижней части погреба устанавливают патрубок для сбора грунтовых вод.
Устанавливать бак лучше в конце лета — начале осени, когда наиболее низкий уровень грунтовых вод. Днищевой патрубок остается открытым. Хранить в погребе продукты в это время не следует.
Как сделать кессон для погреба – личный выбор. Специализированные магазины предлагают кессоны для погреба в виде готовых конструкций квадратной, прямоугольной или цилиндрической формы. Покупая железный кессон в магазине, надо тщательно визуально проверить состояние сварных швов.
Выводы
Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.
Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.
Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.
