Коаксиальный дымоход: 4 преимущества

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения

Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу. Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры. Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Что такое коаксиальный дымоход

Понятие «коаксиальный» применяется для обозначения какой-либо конструкции, состоящей из двух предметов, располагающихся вокруг общей оси. В случае с дымоходом коаксиально типа — это дымоотводящий канал, состоящий из труб разного сечения.

Расстояние между трубами одинаково по всей длине дымохода, включая поворотные колена, отводы и другие элементы. Это достигается за счёт специальных перемычек, которые располагаются по всей протяжённости дымохода.

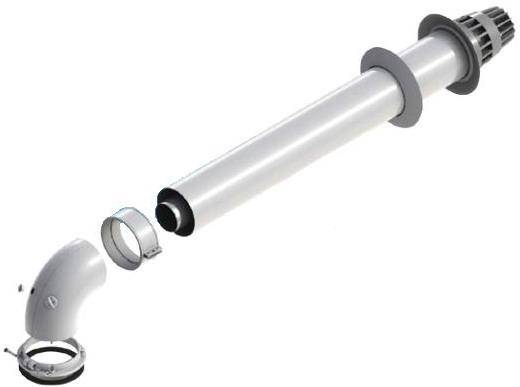

Коаксиальный дымоход выполняется из двух труб с общей центральной осью, разделённых специальными внутренними перемычками

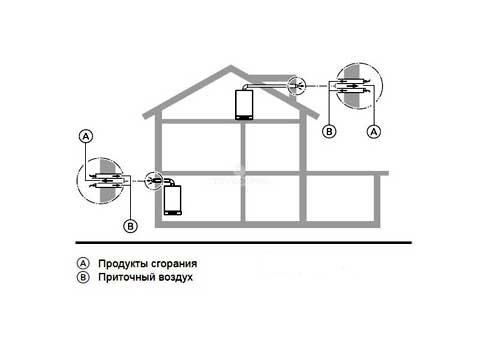

Принцип работы коаксиального дымохода

Канал между внутренней и внешней трубой обеспечивает постоянное поступление свежего воздуха, который необходим для поддержания процессов горения. Внутренняя труба является каналом для выведения дымовых газов и других продуктов горения. По сути, особенная конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: вывода вредных веществ и приточной вентиляции.

По внутреннему каналу происходит удаление дымовых газов, а через межтрубное пространство в камеру сгорания поступает свежий воздух

Основная область применения коаксиальных дымоходов — это настенные и напольные газовые котлы с закрытой камерой сгорания, газовые колонки и конвекторы. С оборудованием, работающим на твёрдом топливе, дымоходы коаксиального типа не используются.

Достоинства и недостатки конструкции коаксиального дымохода

Среди достоинств дымоходов коаксиального типа можно выделить:

1. Универсальность. Монтаж коаксиальной трубы выполняется посредством её вывода через несущую стену, потолочные или кровельные перекрытия. В зависимости от потребностей можно подобрать необходимые размеры дымохода.

   Коаксиальный дымоход можно вывести традиционным способом через перекрытия и кровлю, но значительно проще сделать это через несущую стену, если применяется котёл с закрытой камерой сгорания

2. Экологичность. Чем выше КПД отопительного оборудования, тем лучше сгорает топливо. Это, в свою очередь, уменьшает концентрацию вредных веществ и газа, выбрасываемого в атмосферу.
3. Повышение КПД. За счёт естественного теплообмена с внутренней трубой в камеру сгорания поступает подогретый воздух, что значительно повышает КПД отопительного оборудования. При этом расход топлива становится заметно ниже.
4. Безопасность. Холодный воздух, поступающий по внешней трубе, охлаждает продукты горения, выводимые по внутреннему каналу. Риск возгорания и прогорания дымохода сводится к минимуму.
5. Простота установки. Для сборки дымохода не требуется специального инструмента или особых навыков в строительстве. Конструкция дымохода позволяет быстро установить и ввести в эксплуатацию любое оборудование с закрытой камерой сгорания.

Несмотря на множество достоинств, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 оС коаксиальный дымоход может сильно обмёрзнуть.

Это связано с тем что, по сути, является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счёт температуры выходящих наружу дымовых газов. Продукты горения сильно охлаждаются и на выходе из трубы могут конденсироваться, что приводит к сильному обледенению на оголовке дымохода.

Одно из основных преимуществ коаксиального дымохода оборачивается его главным недостатком — при низкой температуре на улице происходит конденсирование продуктов сгорания и намерзание льда на оголовке трубы

Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательной температуре, а также более внимательно рассчитывать сечение дымовой трубы.

Лучшие производители коаксиального дымохода

Перед выбором модели необходимо уточнить рекомендации изготовителя котельного оборудования. Сервисные службы могут отказать в гарантийном ремонте устройства, если отводящая труба подобрана неверно

В настоящее время многие производители занимаются изготовлением систем коаксиального типа, важно выбрать именно качественное и надёжное изделие. Рассмотрим наиболее популярные модели известных брендов. Качественная установка трубопровода безопасна даже для деревянного дома

Качественная установка трубопровода безопасна даже для деревянного дома

«Baxi»

Производитель из Италии является крупнейшим в Европе. Он выпускает изделия из полимера и нержавейки. В стандартный комплект входят следующие элементы:

• 1 м прямой трубы;
• колено − 90°;
• защита от ветров в виде насадки;
• кольца декоративные;
• при необходимости можно укомплектовать удлинителем.

Он предназначен для отвода потоков через стену во время отопительного периода.

Производитель предоставляет гарантию 1 год, продукция зарекомендовала себя как высококачественная и надёжная, широкий ассортимент позволяет подобрать трубопровод в разной комплектации практически для любого вида котельного оборудования. Для нашего климата лучше купить коаксиальный дымоход для газового котла «Baxi» с утеплением, его конструкция доработана удлинённым уголком и дополнительной утепляющей защитой.

Коаксиальная труба «Baxi»

«Navien»

Южнокорейский производитель представляет конструкции с полным ремкомплектом, который необходим для подключения к котельному оборудованию. Это прекрасное ценовое предложение для такого варианта.

К основным достоинствам можно отнести:

• длина трубы – 1 м;
• диаметр наружного отверстия − 10 см, внутреннего – 6 см;
• для притока воздушных потоков в нижней части конструкции выполнено семь заборных отверстий, что позволяет беспрепятственно производить отбор даже в условиях снегопада или дождя;
• все резиновые элементы тщательно упакованы, что позволяет сохранять их гибкость.

Из негативных моментов можно отметить:

• нет защитной сетки на свободном крае трубы, которая выводит горячие газы;
• трубы изготовлены из тонкого металла.

Конструкция производителя «Navien»

«Viessmann»

Дымоходы из Германии данного производителя признаны лучшими по качеству сборки, их соединения выполнены на винтах с дополнительными прокладками для герметизации. Толщина стенок труб выдерживает небольшие механические удары. В стандартный комплект входят:

• длина трубы – 1 м;
• диаметр наружного сечения − 10 см, внутреннего – 6 см;
• наружная насадка от ветра, которая дополнена вставками и рёбрами жёсткости для предупреждения попадания посторонних предметов внутрь конструкции.

Изделия данного производителя отличаются сравнительно невысокой стоимостью.

Конструкция производителя «Viessmann»

«Buderus»

Изделия производителя «Buderus» рекомендованы для районов с сильными ветрами, препятствующими выводу отработанных продуктов сгорания. Для этого они дополнены насадкой с разделителем, создающим небольшие отверстия для забора воздушных потоков, а для выхода угарного газа есть специальная сеточка. Соединение частей выполнено при помощи винтовых элементов, что придаёт конструкции повышенную прочность. Основные достоинства изделий:

• высокое качество сборки;
• дополнительная защита от ветра;
• тонкая труба усилена на торце косынками из металла;
• диаметр наружной трубы − 1 м;
• телескопическая конструкция, которая позволяет изменять длину дымохода в пределах 425−725 мм;
• для присоединения к котельному оборудованию укомплектованы жаропрочной муфтой.

Из минусов можно отметить, что длина коаксиальной трубы для газового котла «Buderus» в 72,5 см подойдёт не для каждого здания.

Конструкция с ремкомплектом «Viessmann»

«Протерм»

Коаксиальные дымоходы для газового котла «Протерм» выполнены из алюминия и сплавов, благодаря этому устойчивы к химическому и физическому воздействию. Они рекомендованы для монтажа на котельное оборудование «Пантера», «Гепард» и «Тигр». К основным преимуществам можно отнести:

• все соединения абсолютно герметичны;
• система безопасна;
• удобная сборка модульной системы;
• интересный дизайн.

Дымоход «Протерм»

Что такое коаксиальный дымоход?

Коаксиальный дымоход имеет 2 задачи:

1. обеспечивает постоянный приход воздуха, для горения газа в камере,
2. выводит продукты сгорания топлива.

конструкция коаксиального дымохода
Обычно эта конструкция около 2 м, и состоит она из следующих частей:

• прямые трубы – они формируют сам канал системы дымоотвода;
• сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
• тройник – используется при соединении с котлом;
• колено, согнутое на 90% – эта часть помогает сделать повороты в дымоходе;
• прочистка – позволяет проводить регламентные работы;
• наконечник – защищает от осадков и ветра.

состав будет следующим:

• прямые трубы,
• согнутое колено,
• боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

1. нержавеющая,
2. кислостойкая,
3. оцинкованная.

Перед покупкой придётся учесть некоторые моменты:

• сделать подробный план магистрали с точными размерами,
• какой вид топлива,
• температура на улице,
• изолированность помещения,
• показатели котла, могут повлиять на выбор трубы,
• качество изделия,
• толщина стен.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные ( двухконтурные ) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Разновидности котлов с дымоходом

Коаксиальная газовая труба может обмерзать при неблагоприятных погодных условиях из-за погрешностей монтажа.

Роль дымохода — это отвод продуктов сгорания. Но от того, как он сконструирован, зависит расход топлива, а значит, и экономичность котла. Высота трубы и диаметр ее сечения, материал, из которого дымоход изготовлен и место его расположения — все это оказывает прямое влияние на эффективность системы отопления.

Снижение КПД с 95% до 60%, мокрые стены, попадание угарного газа в комнату, перерасход газа — все это может быть следствием неправильного подбора и монтажа дымохода. При проектировании учитывают мощность котла, тип горелки, высоту ствола и температуру отходящих газов.

Дымоход бывает стальным, асбестовым или кирпичным. Кирпичный хорошо аккумулирует тепло, но разрушается уже после 3-х лет его эксплуатации. Асбестовый не подвержен коррозии, обладает незначительной теплопроводностью, служит продолжительный срок, но при этом является непрочным из-за физико-химических свойств материала. Стальной дымоход — наиболее оптимальный вариант.

Преимущества трубы из нержавеющей стали:

1. Внутри труба идеально гладкая (кирпичная шероховатая).
2. Внутренняя поверхность кирпичного дымохода впитывает вещества, образуемые при сгорании газа, а образующиеся при этом кислоты разрушают стенки дымохода. В стальных трубах подобного не происходит.
3. Утеплить стальные трубы легче, чем кирпичные (можно также купить трубу с готовым теплоизоляционным слоем).
4. Процесс очистки и отведение конденсата легче осуществить в стальных трубах. Конденсат в металлическом дымоходе ликвидируется через 2 минуты, в кирпичном — через 40 минут. Продолжительный контакт с водой разрушает дымоход.
5. Сложную систему труб лучше установить из металла, так как в этом случае можно пользоваться соединительным монтажным материалом.

В случае если в уже построенном доме нет трубы для отвода продуктов сгорания (не было предусмотрено по проекту), есть возможность соорудить дымоход из нержавеющей стали.

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

• максимальная длина горизонтального участка трубы – 3 м;
• проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
• если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
• при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
• в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.

Подготовка к прокладке дымоотвода напольного котла сквозь деревянную конструкцию

Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

• минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
• расстояние от стены до конца трубы – не менее 30 см;
• высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м;

Технологические отступы, которые необходимо соблюдать при монтаже дымоотвода

между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание. Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы для отопления

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Трудности выбора

Ввиду того, что одним из главных недостатков коаксиальных систем дымоотвода является их повышенная подверженность промерзанию, то грамотный подбор материала изготовления и диаметра трубы будут играть большую роль. В принципе, изготовить дымоход можно и самостоятельно, но вот обеспечить такой конструкции надлежащую жесткость без специального инструментария будет затруднительно. Отсюда ясно, что лучше положиться на заводского производителя. Тем более, рассматриваемое оборудование имеет гарантийный срок.

Однако, чтобы совершить правильный выбор устройства, будет необходимо произвести специализированные расчеты – такую работу лучше поручить соответствующим специалистам. Для принятия решения потребуются следующие вводные данные:

• Мощность основного топливного аппарата (котла);
• Тип используемого топлива;
• Максимально низкий температурный порог на улице в отопительный сезон;
• Толщина стены;
• Надежность теплоизолирующей системы в помещении, где установлен котел.

Что касается брендов-производителей, то российские фирмы представлены в нем очень слабо (например, ОАО «УДТК»), а вот качественные европейские бренды занимают почти весь сегмент. К таковым можно отнести:

• Vaillant;
• Protherm;
• Viessmann;
• Baxi;
• Ferroli;
• Ariston.

Все указанные компании сертифицировали свою продукцию на территории России.
