Эскизы кованых ворот и калиток с размерами
Выбор чертежей, схем, эскизов конструкции – это один из самых важных этапов работы, поскольку изделие должно гармонировать как с забором, так и с ландшафтным участком. Это сделать очень просто.
Весь секрет в элементах, которые изготавливают или покупают, а также чертеже, который можно выполнить самостоятельно или скачать эскиз формате dwg. Чем более детально продумана схема всех элементов сооружения, тем красивей получится изделие. Но нужно не перестараться с декором, иначе изделие будет перегруженным.
При изготовлении въездной калитки нужно расположить декоративные части на створке с учетом чертежа, а затем сварочным аппаратом закрепить их к сетке полотна. Нужно стараться подшивать сваркой элементы так, чтобы швы были незаметны.

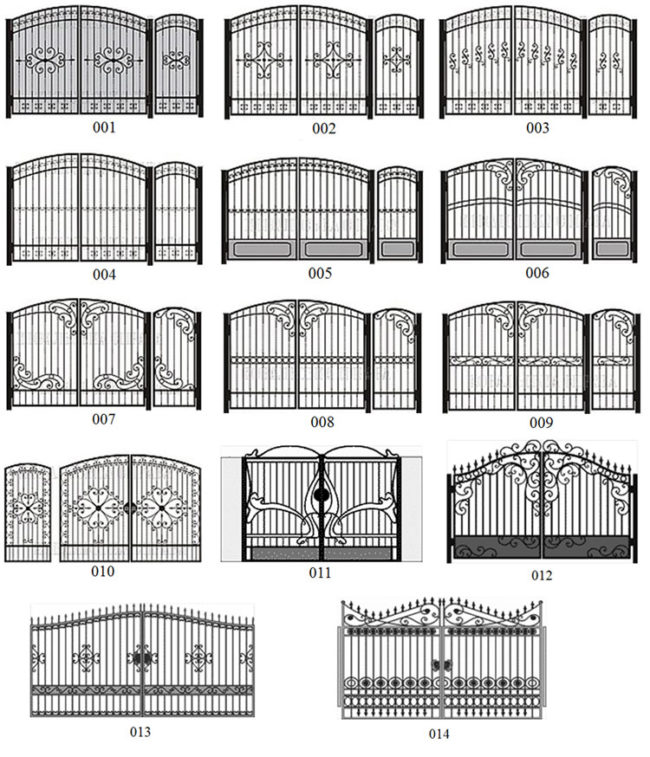

Посмотреть фото, эскизы и картинки красивых конструкций ворот и калитки с коваными элементами можно в данной статье.

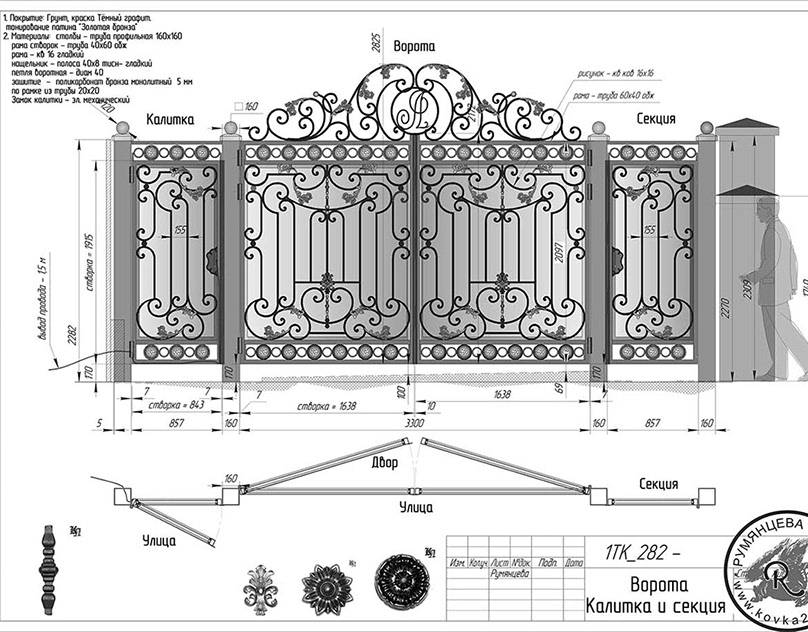

Чертеж кованых створок и калитки
Как сделать ворота с коваными створками
Приступая к проектированию, необходимо четко оценить возможности и понять, получиться ли осилить весь объем работ самому.
Сборка своими руками
Если принято решение обойтись своими силами, то нужно составить несколько эскизов кованых ворот с разных ракурсов, рассчитать расходы, количество материалов, запастись необходимыми инструментами.
Следующий шаг – продумать тип основания. Выбирается он на этапе планировки всего забора.
Подобрать основание поможет материал в следующей статье: «Нужен ли для забора фундамент».
Вариантов столбов тоже может быть несколько. Подойдут кирпичные, каменные, металлические. С последними работать проще всего.
Каркас удобнее всего формировать из профильных труб. Заготовки нарезаются болгаркой, соединяются между собой сваркой.
Сварные швы затираются. Все металлические детали обрабатываются грунтовкой, после ее высыхания – краской.
Перечень средств для защиты от коррозии приведен здесь: «Как покрасить кованый забор».
Варианты материала для обшивки каркаса указаны ниже.
Подробную инструкцию по монтажу конструкции смотрите выше, в статьях про распашные или откатные ворота.
Основные плюсы самостоятельной сборки:
- экономия денег;
- получение навыков;
- контроль каждого этапа работ, учет остатков материала.
Минусы – затраченные время и силы, вероятность совершения ошибок при монтаже, соединении деталей.
Заказ у специалистов
Мастера могут сделать ворота полностью, начиная с проектирования, заканчивая финишной покраской. По желанию владельцы могут предоставить свои эскизы, схемы конструкции. Каждый из этапов работ согласовывается с заказчиком.
Главные преимущества обращения к специалистам – экономия личного времени, и при этом полученное изделие будет качественным, уникальным.
Минус – высокие финансовые расходы.
Подготовка к работе
Изготавливаются кованые ворота за 7 этапов:
- создание чертежа конструкции;
- выбор и покупка материала, инструментария;
- установка столбов для опоры сооружения;
- создание каркаса 2 створок;
- изготовление декоративных кованых элементов;
- сварка художественных элементов и украшений;
- покраска ворот.
Чертеж

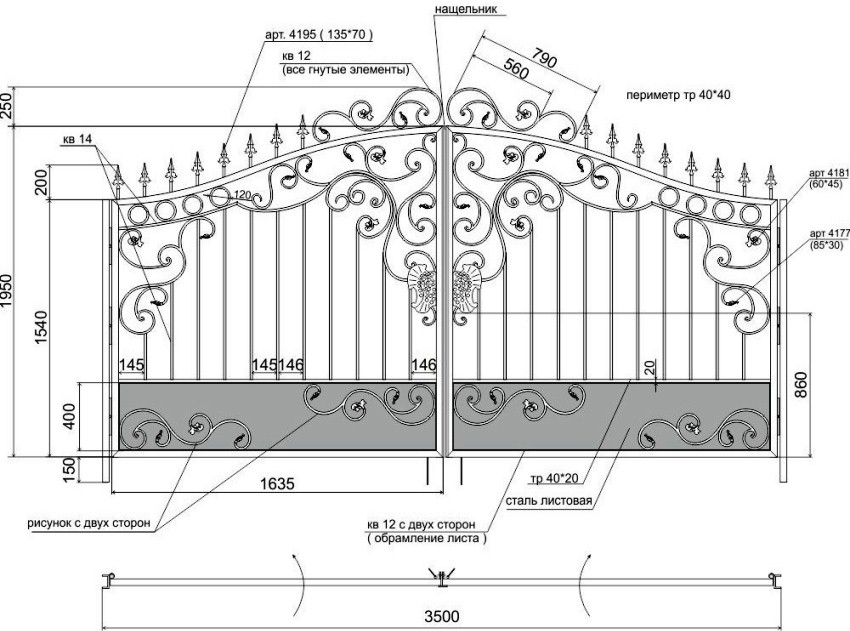

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.
На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

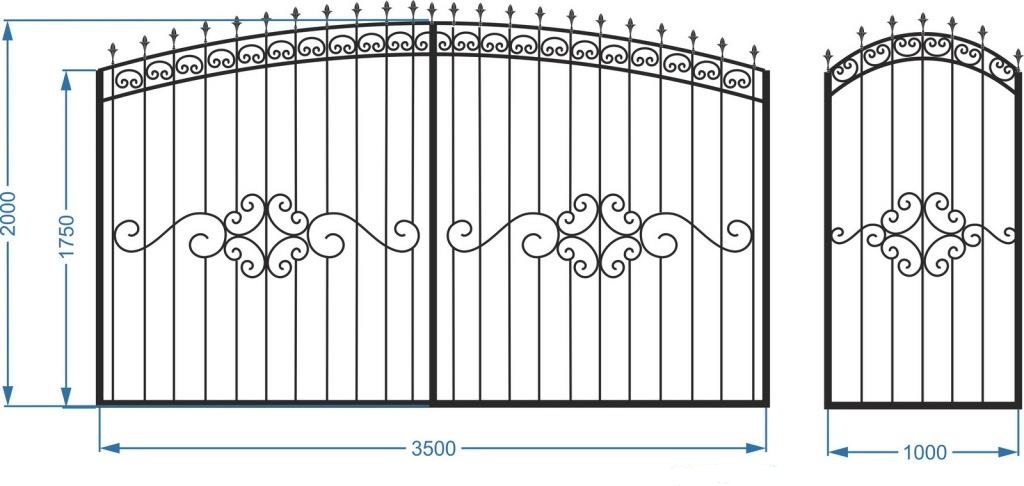

пример чертежа для кованых ворот
Инструменты
Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.
Для задумки нужны следующие инструменты:
- сварочное оборудование для сварки деталей;
- горн и наковальня;
- молоты разного размера;
- клещи;
- станок;
- прошивни;
- понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
- тиски;
- лекальные тиски;
- электроды в наборе;
- шлифующая машинка для работы по металлу.
Материалы
Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.
Что понадобится:
- стальные листы для сплошного заполнения створок толщиной 1 мм;
- сталь листовая для ковки остроконечных пик;
- кирпичи;
- столбы;
- раствор для установки столбов;
- трубы профильные для создания каркаса сооружения и пик (5 мм);
- четырехгранные элементы для создания острия пик.
Советы и рекомендации
Хоть разработка эскиза будущей конструкции ворот и является одним из самых важных шагов, но прежде чем приступить к нему необходимо решить, какой из всевозможных типов конструкции будет наиболее подходящим для участка.
Для этого потребуется произвести расчёты и учесть некоторые параметры:
- Уровень конструкции. В зависимости от назначения высота конструкции может варьироваться от 1,5 до 3 м: небольшая подходит для декоративных изделий, а ворота трехметровой высоты обеспечивают наивысший уровень безопасности.
- Ширина. Зависит от ширины подъездной дороги, а также от общей ширины участка: чем она больше, тем шире ворота.
- Параметры и дизайн ограждения.
- Функционал конструкции. Это наиболее важный пункт для расчётов, определяющий расстояние между секциями, наличие калитки внутри ворот, механизм движения створок и их тип.
Ещё один немаловажный аспект – сочетание кованых ворот с изгородью.
Приятным бонусом служит то, что кованые конструкции прекрасно смотрятся с различными типами заборов:
- Живая изгородь в сочетании с коваными воротами придаёт загадочность и оригинальность входной группе участка, особенно если эта изгородь формованная. Но и простое переплетение вьюнов также может придать участку неповторимый вид сказочной усадьбы.
- Сочетание кованых ворот с кованым забором не редкость, но такой тип входной группы не может обеспечить должный уровень приватности, а если затратиться на сплошной тип изгороди, то это будет довольно дорогостоящим приобретением.
- Выход из данной ситуации в плане финансовых сбережений – использование профнастила. Но существенный минус заключается в том, что зачастую этот материал наряду с коваными узорами выглядит неуместно и чужеродно.
- Изгородь из кирпичной кладки в сочетании с коваными элементами является одним из лучших решений в плане сочетания ковки и забора.
- Каменная изгородь наряду с кирпичной кладкой донельзя изящно дополняет кованые ворота, но такой тип ограждения довольно дорогостоящий. Выход из этой ситуации – приобретение имитации камня.
- Также очень изящный способ оформить ворота и изгородь в едином стиле – это сочетать элементы ковки на воротах и самой изгороди с другим типом материала, будь то камень или его имитация, древесина, кирпич или профиль.
Вот несколько советов, которые могут пригодиться каждому при покупке кованых ворот:
Кованые конструкции неприхотливы в уходе, но забота об их техническом состоянии скажется только положительно на эксплуатационных свойствах изделия.
Вот несколько советов по уходу и обслуживанию кованых ворот:
- При появлении пятен ржавчины, паутинки краски и прочих недочётов, что особенно часто случается при негативном воздействии климатических условий на металл, может потребоваться дополнительная покраска. Пятна ржавчины, сколы и дефекты обрабатываются наждачной бумагой до полного очищения, а затем покрываются краской.
- Необходимо раз в год проверять состояние ворот и избавляться от недочётов, дабы не пришлось в будущем проводить их полную покраску или замену.
- Чтобы предостеречь металл от ржавчины, необходимо обрабатывать его специализированными составами.
Основные стили кованых ворот
Парадный вход в прямом смысле этого слова обеспечат кованые ворота в стиле барокко или ренессанс. Они придадут торжественности любой усадьбе. Чаще всего такие кованные элементы декора, как беседки, качели, лавочки, и, конечно, ворота, выполняются в большим количеством дополнительных элементов, чаще всего спиралей и завитков.
Более современные модели в стиле модерн предполагает использование очень простых, часто не пересекающихся линий. Такой стиль прост и воздушен.
В кованых воротах, выполненных в стиле минимализма, обычно нет ничего лишнего. Это ровные линии, оформление пронизанное аскетизмом.
Строгой геометричностью, фансасмагоризмом отличаются кованые изделия в стиле ар-деко. Чаще всего таким орнаментом оформляются входные группы в квартиры. Такие конструкции чаще других варятся методом холодной сварки.
Какими бывают кованые ворота
Прежде всего, ворота подразделяются по функциям, которые на них возложены:
- Чисто защитные, сделанные чаще всего способом металлической штамповки. Все элементы делаются из толстого металла – все должно быть крепко, о красоте и изяществе речи нет. Главное в таком входе – защита частной территории.
- Противоположный первому вариант – декоративные ворота. В этом случае хочется напомнить о таком понятии как чувство меры. Дело в том, что иногда мастера в погоне за своей творческой мыслью теряют это чувство, и в результате появляются фантастические драконы, химеры, змеи и прочая нечисть у входа, поражающая воображение. Впрочем, на вкус и цвет товарищей нет. Каждый украшается, как может и хочет: вот вам полная свобода творчества.
- Самый лучший вариант, которым мы займемся – комбинированные ворота. Они сочетают в себе ковку, штамповку, и в итоге прекрасно сочетают в себе прочность, красоту и уникальность.
Кованые ворота своими руками – изделие сборное из нескольких конструкций, сваренный между собой. Их можно изготовить самостоятельно, а можно некоторые из них приобрести в готовом виде.
Устройство откатных кованых ворот
Кованые ворота с калиткой представляют собой металлическую раму из профильной трубы, в которой внутреннее пространство заполнено узором из стальных прутьев с коваными элементами. В результате получается законченная композиция.
Схема устройства конструкции
Сегодня популярностью пользуется установка кованых ворот с раздвижным механизмом. Это такой тип ограждения, когда створка откатывается вдоль забора. Они имеют одну конструктивную особенность – раму делают с противовесом сбоку створки. Проектируют их таким образом, чтобы дополнительная часть составляла половину размера длины пролета.
Спрос на изделия с художественной ковкой вырос. Производитель предоставляет выбор: сделать специальный проект или приобрести типовую модель. Их собирают открытого типа – из прута и кованых элементов, а также закрытого типа – зашитые металлическим листом. Кованые откатные ворота, цена которых составляет в зависимости от модели 28000 руб. за изделие и выше, дешевыми не назвать.
Принцип работ откатных механизмов
Варианты откатного механизма
Строители используют четыре типа откатного механизма, у каждого из которых – свое применение. Объединяет их способ открывания створки, которая раздвигается параллельно стене.
В зависимости от веса конструкции количество роликов может быть увеличено
Типы механизмов:
- Подвесная консоль – вариант, когда створка подвешена на опорной балке, установленной сверху конструкции. Ее применяют для легких металлических изделий. Плюс подвесной модели – не нужен фундамент. Минус – ограничивает высоту проезда машин.
- Опорная балка расположена посередине створки. Для монтажа не нужен фундамент, но вес имеет решающее значение. Применяют для легких конструкций.
- Монорельс. Створка на роликах ездит по направляющему, расположенному на поверхности дороги. Вариант неудобен из-за погодных условий: зимой налипает снег, летом попадает мусор. Монорельс делают из круглой трубы диаметром 20–25 мм или из уголка размером 45 мм.
- Вариант с опорной балкой, расположенной внизу рамы, – самый распространенный тип конструкции. Она не боится погодных условий, не ограничивает высоту проезда. Применяют для легких и тяжелых изделий.
Вариант установки откатной конструкции на монорельсе
Каждый способ имеет свои особенности. Вариант с монорельсом внизу – самый бюджетный, так как не требует специальных приспособлений. Верхняя балка не требует дополнительного противовеса и фундамента. Но надежный вариант для тяжелых кованых изделий – установить опорную балку снизу рамы.
Консольный механизм
Монтажники считают, что кованые откатные ворота лучше устанавливать с консолью на нижней части рамы. Так как этот способ самый распространенный (90 % всех заказов), рассмотрим фурнитуру и рабочую часть механизма.
На фото изображены ролики для откатных ворот.
Консольные системы сдвижных конструкций
В комплект входят:
- направляющая балка размером 5–9 м;
- роликовые каретки, по ним катается П-образная балка;
- верхние ролики, выполняющие поддерживающую функцию;
- нижний улавливатель – приемник для нижней части створки;
- верхний улавливатель – приемник для верхней части створки;
- заглушки, закрывающие торцы труб от попадания мусора;
- поддерживающий ролик для плавного заезда в улавливатель.
Комплект оборудования для откатных консольных ворот
Вес и длина – главные параметры при выборе сдвижного механизма. Сначала измеряют вес готового изделия. Рама размером 4х2 м из профильной трубы 60х40 мм со вспомогательными ребрами жесткости из трубы 40х20 мм весит 110 кг.
Сюда добавляют массу прута, кованых элементов, металлического листа, опорной балки. В результате получают вес металлоконструкции. В среднем кованые ворота открытого типа весят до 300 кг, а закрытого типа – до 600 кг в зависимости от оформления изделия.

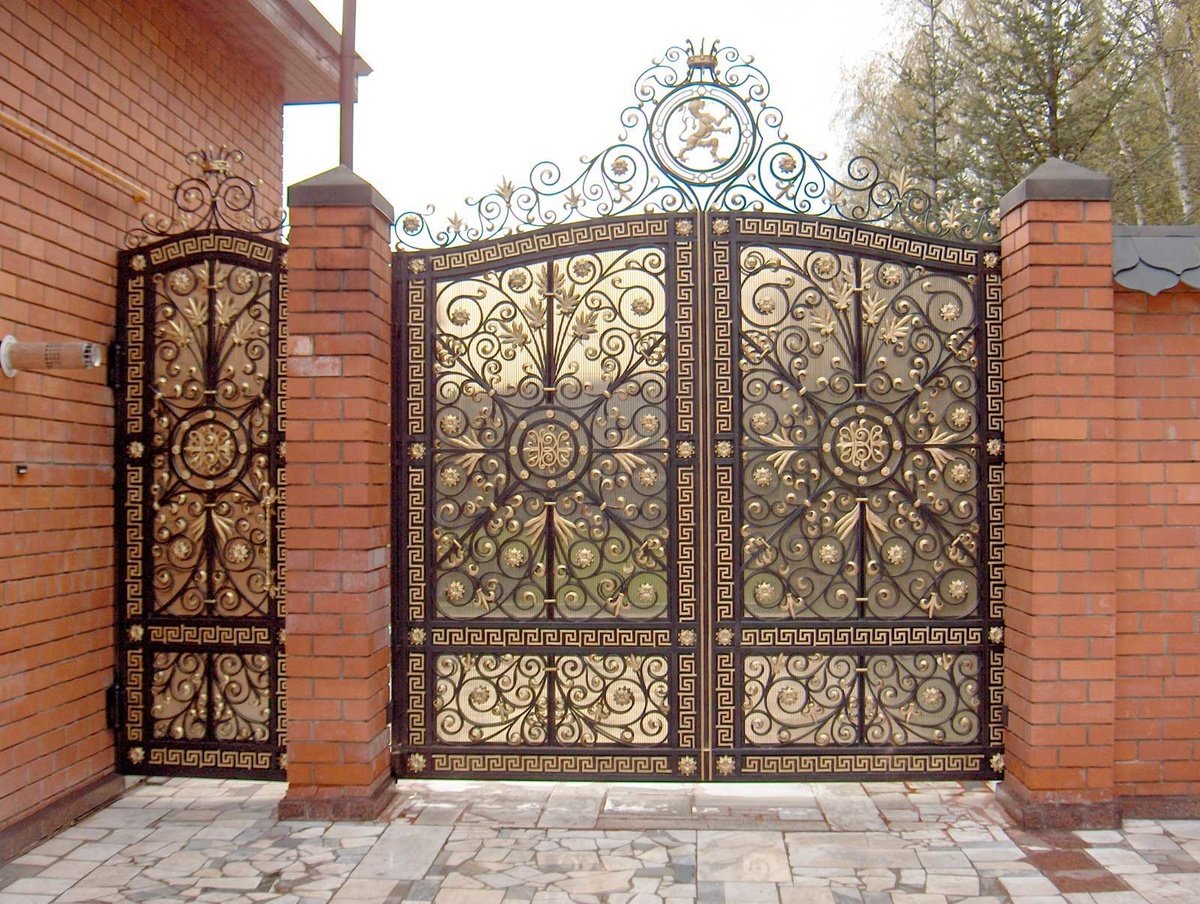

На фото представлен красивый вариант конструкции кованых ворот.
Идея полотна с ажурными элементами
Откатные устройства выпускают для легких (до 400 кг) и для тяжелых (до 800 кг) конструкций
Для каждых ворот подбирают раздвижную систему индивидуально, поэтому так важно знать вес. Главная деталь – это опорная балка, ее выбирают в зависимости от веса и длины створки
Для легких кованых конструкций применяют балку 60х70 мм, толщина стенки трубы – 3,5 мм, длина – до 4,5 м. Для тяжелых конструкций используют опорную балку 85х94 мм, толщина – 5 мм, длина – до 9 м. Помните, что выбирать консоль нужно с запасом, чтобы увеличить срок ее службы.
Вариант легкой входной конструкции
Два подхода к одному делу
Чтобы изготовить кованые ворота, не привлекая посторонних людей (кузнецов-профессионалов), можно использовать два способа: профессиональный и любительський.
Первый приемлем при наличии у автора и исполнителя будущих кованых ворот базових знаний по работе с металлом, поскольку потребуется самостоятельное изготовление всех элементов.
Для второго способа достаточно компонентов, приобретенных в магазине, видео мастер-класса по изготовлению кованих ворот и немного терпения.
Профессиональный подход
Чтобы создать красиве кованые ворота по собственному или позаимствованному эскизу, необходим определенный набор инструментов:
- большие тиски (жестко закрепленные);
- маленькие тиски с длинным рычагом (для того, чтобы максимально облегчить процесс);
- электро- и газосварка;
- металл в листах;
- труба профильная;
- четырехгранник.
Любительский подход
На то он и любительский, что не требует глубоких знаний и серьезной подготовки. Эскизы кованых ворот можно выбрать в интернете, а из инструментов использовать только:
- инверторный сварочный аппарат;
- пачка электродов.
Материал, используемый в изготовлении ворот, – это металлические листы, уголки и готовые покупные декоративные элементы.
Совет начинающим кузнецам-любителям: не переусердствуйте в количестве декора. Пусть ворота будут сдержанно- элегантными, а не наляписто разукрашенными.
Как сделать ворота с коваными створками
Приступая к проектированию, необходимо четко оценить возможности и понять, получиться ли осилить весь объем работ самому.
Сборка своими руками
Если принято решение обойтись своими силами, то нужно составить несколько эскизов кованых ворот с разных ракурсов, рассчитать расходы, количество материалов, запастись необходимыми инструментами.
Следующий шаг – продумать тип основания. Выбирается он на этапе планировки всего забора.
Подобрать основание поможет материал в следующей статье: «Нужен ли для забора фундамент».
Вариантов столбов тоже может быть несколько. Подойдут кирпичные, каменные, металлические. С последними работать проще всего.
Каркас удобнее всего формировать из профильных труб. Заготовки нарезаются болгаркой, соединяются между собой сваркой.
Сварные швы затираются. Все металлические детали обрабатываются грунтовкой, после ее высыхания – краской.
Перечень средств для защиты от коррозии приведен здесь: «Как покрасить кованый забор».
Варианты материала для обшивки каркаса указаны ниже.
Подробную инструкцию по монтажу конструкции смотрите выше, в статьях про распашные или откатные ворота.
Основные плюсы самостоятельной сборки:
- экономия денег;
- получение навыков;
- контроль каждого этапа работ, учет остатков материала.
Минусы – затраченные время и силы, вероятность совершения ошибок при монтаже, соединении деталей.
Заказ у специалистов
Мастера могут сделать ворота полностью, начиная с проектирования, заканчивая финишной покраской. По желанию владельцы могут предоставить свои эскизы, схемы конструкции. Каждый из этапов работ согласовывается с заказчиком.
Главные преимущества обращения к специалистам – экономия личного времени, и при этом полученное изделие будет качественным, уникальным.
Минус – высокие финансовые расходы.
Виды ковки
Главная задача обработки металла – придание ему красивой, художественной формы. Материал поддается чеканке, плавлению, штампованию, скручиванию. В определенных условиях металл можно согнуть, но для этого нужна тяжелая физическая работа. Чтобы своими руками сделать кованые ворота, необходимо ознакомиться с видами ковки, такими как горячая и холодная. Каждый из них имеет технологические особенности и разную степень трудозатрат.
Холодная ковка
В процессе работы металл не нужно нагревать – ковка осуществляется на холодном материале. Технология считается наиболее экономичной, т. к. не требует дополнительных ресурсных затрат и подходит для изготовления изящных элементов для ворот. В работе используется только гибка и прессование, при этом ворота и отдельные элементы получаются прочнее, чем при литье и штамповке. Сооружение, изготовленное таким способом, необычайно прочное, а при должной обработке от коррозии имеет и долгий срок эксплуатации.
Частично в холодной ковке применяется и нагревание (если требуется изгиб), но основным рабочим свойством, на котором и базируется технология, является пластичность металла, его способность выдерживать давление под растяжением.
Горячая ковка
Данный способ позволяет работать с металлом и придавать ему форму, воздействуя высокими температурами и давлением. Здесь необходимо знать температуру, при которой металл кристаллизуется и приобретает нужную степень вязкости, тягучести и пластичности. При повышении температуры эти свойства становятся ярко выраженными. Излишний температурный накал, в свою очередь, разрушает связующие звенья между кристаллами, и ведет к разрушению материала.
Для ручной ковки горячим способом металл укладывается на наковальню и обрабатывается гладилкой, кувалдой и пр.
Цветовое оформление кованых ворот
На последнем этапе установки входных групп необходимо защитить кованые элементы, силовой каркас, петли от коррозии. Для этого могут использоваться различные лакокрасочные составы:
- кузнечная краска – не требует подготовки поверхности, используется для эффектов старения, имитирования любых металлов, модификация черный графит используется перед патинированием;
- молотковая эмаль – качественная имитация чеканки, добавляющая выразительности ажурным деталям.
Специалисты рекомендуют ЛКМ следующих производителей:
- Поллер – отечественный бюджетный продукт, требующий предварительного грунтования;
- Sentapol либо Polisan – турецкие краски Septa, Полиметалл, соответственно, средняя цена, нанесение краскопультом, более 100 цветов в ассортименте;
- Tambour – израильская эмаль, наносящаяся на неподготовленную поверхность, полностью идентична предыдущим составам по цветовым решениям, качеству;
- Hammerite – английская высококачественная молотковая эмаль, не имеющая конкурентов, стоит дорого, обладает высоким ресурсом, отлично подходит для последующего патинирования.
При индивидуальном проектировании производитель учитывает эксплуатационные условия, пожелания заказчика, повышая удобство использования конструкций. При необходимости в центральной части створок можно разместить стилизованный портрет владельца усадьбы, его инициалы и даже фамильный герб.
Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение
Виды воротных створок
Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:
- открытые;
- закрытые;
- комбинированные.
Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.

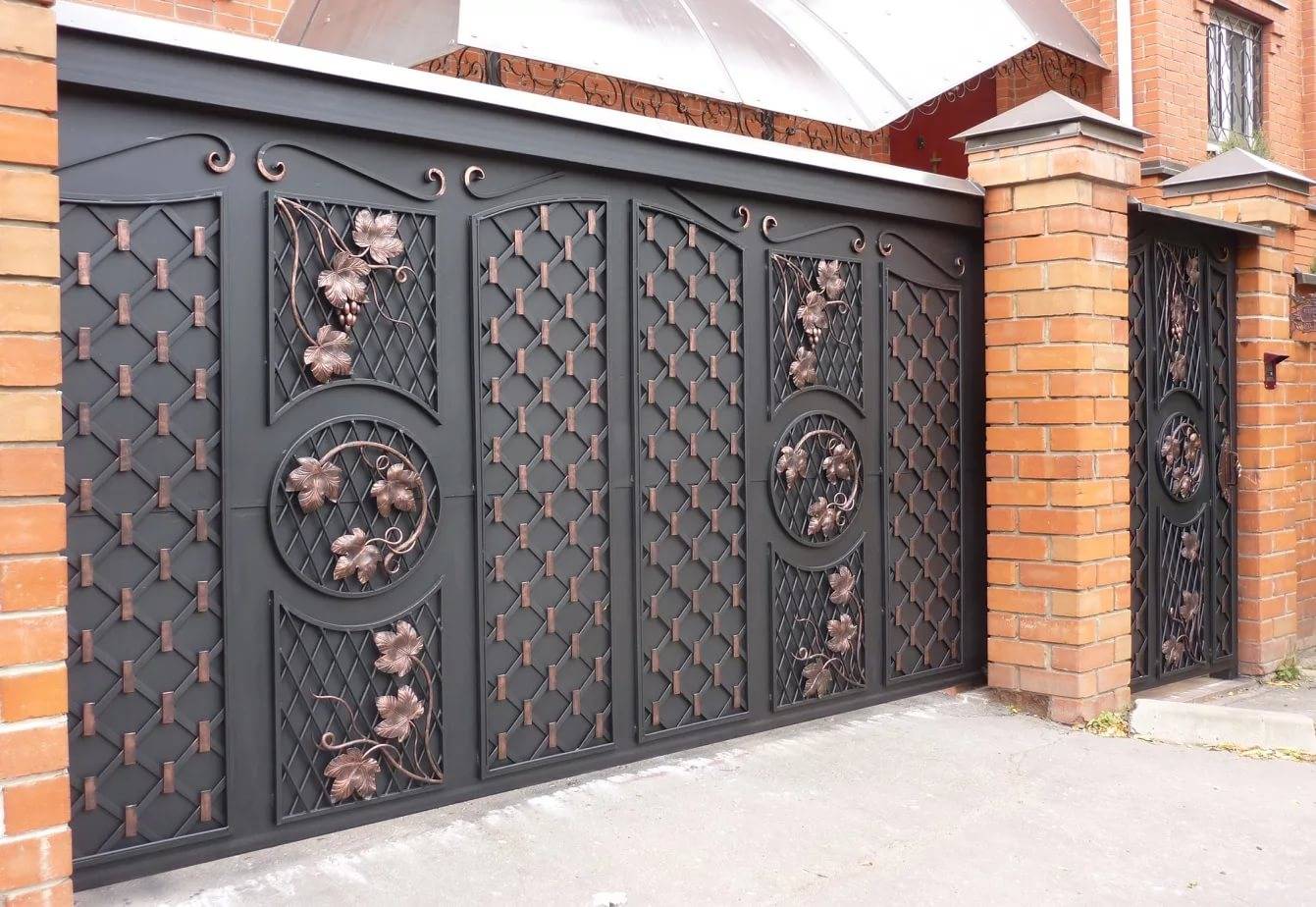

Откатные кованые ворота
Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.

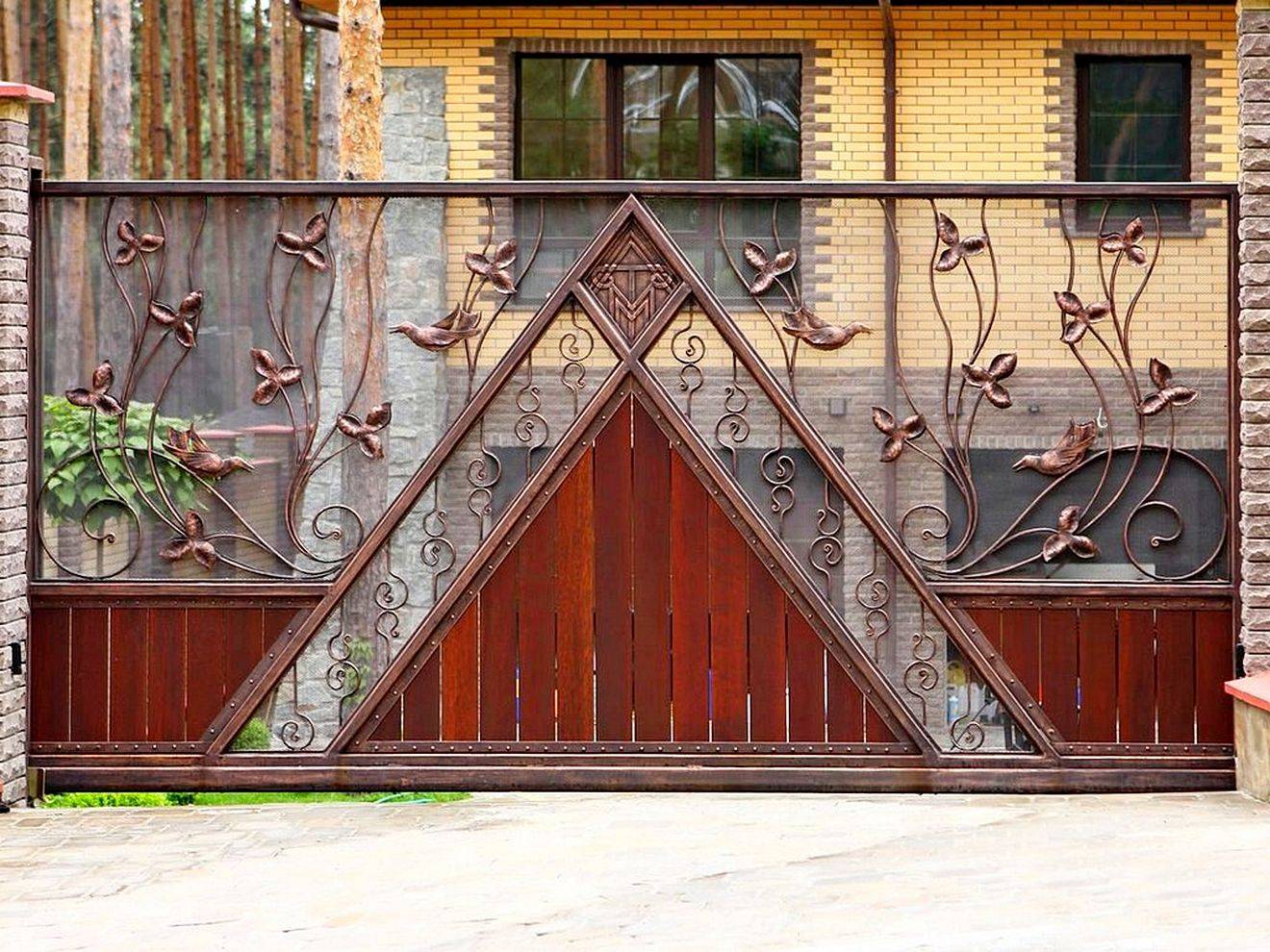

Откатная кованая конструкция
Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.
Распашные модели
Системы открываются внутрь либо наружу. Это дает возможность делать створки любой формы. При изготовлении въездной калитки створки в конструкциях не очень тяжелые, поэтому хватает мощных петель на несущих опорах. Но если сооружение имеет большой вес, полотна устанавливают на ролики. На створки редко ставят автоматику.
Основной недостаток изделий проявляется в зимнее время. Для открывания необходимо очищать снег, иначе створки не откроются.
Ворота со встроенной калиткой
Калитка может устанавливаться отдельно либо встраиваться в створку. Создание воротной створки с установленной калиткой потребует большого опыта. Потребуется ставить каркас внутри конструкции ворот, выбирать рисунок так, чтобы все изделия выглядели как единая композиция. В калитке находится порог. Это нужно учесть, если в доме проживают люди, для которых его наличие может являться серьезной проблемой.
При расчете ширины проема желательно подбирать максимальное расстояние. Это позволит свободно проезжать как легковым, так и грузовым автомобилям.
Конструкция ворот с поликарбонатом
Комбинация металла с поликарбонатом смотрится очень красиво. Изделие выглядит легким благодаря прозрачному фону поликарбоната, при этом – дорого и презентабельно за счет наличия в конструкции кованых элементов.
Поликарбонат устойчив к температурным колебаниям, высокой влажности, ультрафиолету. Материал не способствует образованию ржавчины на металлической конструкции.
Ворота из профлиста
Профлист характеризуется высокими прочностными характеристиками, длительным временем эксплуатации. Чтобы защитить профнастил от коррозии, материал обрабатывают полимерными составами. Устойчивость к механическим воздействиям обеспечивают «гофры» на поверхности листа.
Материал часто используется в качестве фона оформления конструкции воротных створок коваными элементами. Кованые ворота из профлиста отлично сочетаются с аналогичным забором.
Конструкция кованых ворот и калитки оригинального дизайна представлена на фото ниже.
Стиль и дизайн
Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:
- Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
- Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
- Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
- Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
- Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.
