Как рассчитать количество и размеры материалов?
Садовод, желающий выстроить на своем участке круглую теплицу, может воспользоваться специальной программой «геодезический калькулятор». Достаточно задать желаемые размеры конструкции (диаметр и высоту), и сервис рассчитает количество элементов каркаса и их габариты.
Такая полусфера удобна в эксплуатации и наиболее проста в сборке. Так, согласно расчетам программы «геодезический калькулятор», для сборки конструкции диаметром 4 м и высотой 2 м потребуются 35 треугольных элементов с длиной ребра 1,23 м и 30 — с длиной ребра 1,09 м. Калькулятор предлагает цветную схему, по которой удобно выполнять сборку купола.
Подготовка материалов
Согласно полученным данным, изготавливают материал для строительства.
Если каркас конструкции решено монтировать из деревянных брусков, следует приобрести огнебиозащитный состав и обработать им древесину.
В качестве соединительных элементов рекомендуется выбирать устойчивые к коррозии оцинкованные материалы.
Основное внимание следует уделить точности размеров каждой детали. После заготовки брусков приступают к нарезке полос из стали толщиной 1,5-2 мм
В каждой из них высверливают на одинаковом расстоянии друг от друга 7 отверстий под саморезы
После заготовки брусков приступают к нарезке полос из стали толщиной 1,5-2 мм. В каждой из них высверливают на одинаковом расстоянии друг от друга 7 отверстий под саморезы.
Купольная теплица: проектировка и расчет плоскостей для идеального насыщения светом (81 фото)
Купольные теплицы имеют необычный вид и встречаются очень редко. Но это не делает их плохими, а наоборот позволит придать участку необычный вид и позволит выращивать растения в любое время года. Она состоит из множества треугольников соединённых с каркасом.
Особенности конструкции
Теплица позволяет сохранять высокую постоянную температуру на протяжении длительного срока без использования дополнительного обогрева. Это происходит благодаря конструкции, в которой днём воздух нагревается и переходит вверх.
В ночное время он опускается за счёт вытеснения его более холодным воздухом. Это создаёт благоприятный для растений теплообмен.
Сферическая форма совместно с широким основанием позволяет теплице лучше переносить сильный ветер. Её можно установить в любой местности.
Достоинствами теплицы являются:
- Теплица купол равномерно распределяет всей массу по периметру. Это позволяет ей выдержать большие нагрузки.
- Большая устойчивость разрешает установку в сейсмоопасных районах.
- Небольшая площадь ячеек позволяет уменьшить расходы на отопление и строительство.
Недостатки:
- Круглая конструкция не позволит установить внутри большое количество полок под растения.
- Множество стыков в конструкции потребует тщательной промазки для обеспечения герметизации.
- Сложно заранее рассчитать необходимое количество материалов.
Необходимые материалы
Дерево. Материал является легкодоступным, экологичным, дешёвым, лёгким, простым в установке. Его необходимо заранее промазать антисептиком для продления службы и защиты от вредителей и воды.
Сталь. У материала высокий срок службу и прочность. Но его также следует обработать специальным веществом для предотвращения появления ржавчины.
Пластик. Он немного дороже, чем аналоги, но более гибкий и обеспечивает лучшую герметичность.
Для создания крыши используются:
- стекло обеспечивает хорошее проникновение света, но оно очень тяжёлое и дорогое;
- плёнка – дешёвый вариант, не уступающий аналогам по проводимости света и превосходящий их по простоте ремонта;
- поликарбонат хуже пропускает солнечные лучи, но лучше удерживает тепло.
Подготовка к работе
Перед основным строительством производится расчёт купольной теплицы, и составляется чертёж. Далее выбирается и подготавливается место для строительства. Оно должно находиться на ровной поверхности, которая очищается от предметов загораживающих солнце.
Последующие действия зависят наличия фундамента. Если он необходим, подойдёт ленточный или свайный вариант. Ленточный потребует вырыть под него котлован.
При отсутствии фундамента место под теплицу застилается специальным покрытием предотвращающим появление травы. На него можно положить мелкий гравий или песок.
Установка основания
Оно является маленькой стенкой выполненной в виде многоугольника. Большее количество углов потребует создания треугольников больших размеров. Их будет сложнее установить и изготовить.
Оптимальным будет создание основания с 12 углами.
Высота купола имеет большое значение. Низкий потолок доставит неудобство в уходе за растениями. Рекомендуется создавать потолок высотой 2-2,5 метра.
Посмотреть купольную теплицу можно на фото.
Каркас
После выполнения всех предыдущих действий создаётся основной каркас.
В работу входят:
- Приготовление брусков. Они должны быть одной длинны.
- По размерам, которые предоставлены чертежом купольной теплицы, распиливается брус под двери.
- Из материала для крыши вырезаются нужные треугольники. Если это полиэтиленовая плёнка, то это делать не обязательно.
- Производится монтаж треугольников.
- Все детали собираются и закрепляются саморезами. Элементы устанавливаются под углом, для создания купола.
- Устанавливается дверь. Металлические двери, собранные из нескольких частей рекомендуется сваривать. Если их скрепить болтами, то крепление со временем расшатается и потребует замены.
- Завершением будет установка покрытия. Поликарбонат скрепляется саморезами, а стёкла рейками. Плёнку прижимают планками, прибиваемыми к каркасу.
Своими руками можно без труда создать купольную теплицу, это позволит сэкономить на рабочих.
Конструкция этой теплицы имеет необычный вид. Он позволит украсить участок, которому позавидуют соседи. Необычная форма сохранит внутреннее тепло, так же как и её аналоги стандартной конструкции.
Какой фундамент лучше сделать
Конструкцию и тип фундаментного основания будущей купольной теплицы подбирают в зависимости от высоты свода и материала остекления. Для деревянного геокупола с диаметром основания более 5 м и стеклянной облицовкой необходимо использовать кирпичный фундамент, выложенный на гравийной подсыпке. Если высота свода превышает 2 м, то фундамент необходимо делать на сваях или в форме малозаглубленной ленты.
Если высота тепличной постройки менее 1,9 м, а диаметр менее 4 м, то купольную конструкцию можно ставить на грунт даже без фундамента, достаточно утрамбовать площадку и выложить плиткой. Для местности с сильными ветрами рекомендуется по периметру дополнительно забивать опорные колья на глубину не менее 40 см, при этом теплица привязывается к «якорям» проволокой или полипропиленовым шнуром не менее чем в 10 точках основания.
Купольная теплица своими руками: советы по изготовлению и чертежи
Купольная теплица, которую также называют геодезической, выделяется среди других построек закрытого грунта своим необычным внешним видом.
Фактически, она похожа на круглую прозрачную беседку, но на самом деле такая форма имеет не только эстетическую, но и практическую ценность.
Благодаря особенностям каркаса и покрытия, выращивать овощи в подобной постройке можно практически круглогодично, а растениям всегда будет хватать естественного солнечного освещения.
Построить купольную теплицу своими руками сложнее, чем двухскатную или арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и привлекательным внешним видом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недостатками обладает геодезический купол, и как его правильно построить своими руками.
Что важно знать о купольной теплице
По конструкции геокупол представляет собой прозрачную полусферу, внутри которой находятся грядки (рисунок 1). Для строительства нужно подготовить и соединить между собой множество треугольных или шестиугольных элементов каркаса, которые в будущем будут покрыты стеклом, пленкой или поликарбонатом.
Примечание: Своими руками гораздо проще построить купольную теплицу, каркас которой состоит из треугольных элементов, так как многоугольники гораздо сложнее монтировать.
https://youtube.com/watch?v=LbyhmBLhYl0
Каркас можно сделать из любого доступного материала: дерева, металла или пластиковых труб. Вне зависимости от выбранного сырья для каркаса, конструкция будет сохранять прочность и устойчивость. При этом оптимальной для дачного участка считается теплица с диаметром купола в 4 метра и высотой в 2 метра.
Как и у любой другой конструкции закрытого грунта, у купольной теплицы есть свои плюсы и минусы, поэтому перед постройкой такого сооружения нужно объективно оценить эту информацию.
Среди преимуществ геокупола выделяют:
- Высокую прочность: вне зависимости от размера теплицы, она будет обладать высокой прочностью и устойчивостью без дополнительных опор. Это обеспечивается равномерным распределением массы по всем деталям постройки.
- Устойчивость к негативным факторам окружающей среды: благодаря обтекаемой форме, такая теплица не боится сильных ветров, а зимой на ней не скапливается снег. Кроме того, подобная постройка может выдерживать достаточно сильные подземные толчки, поэтому такие теплицы часто строят в сейсмоопасных зонах.
- Поддержку оптимального микроклимата: солнечные лучи проникают внутрь здания не только сверху, но и со всех сторон. Благодаря этому внутри поддерживается постоянная оптимальная температура для роста и развития растений. Если же такую постройку дополнительно утеплить, ее можно использовать и в зимнее время без использования специальных обогревательных приборов.
Еще одним важным преимуществом строительства купольной теплицы можно считать сниженный расход материалов на ее возведение.
Если сравнить геокупол с другим популярным типов теплицы – арочной, то станет понятно, что для возведения купольной модели понадобится гораздо меньше древесины или металла для строительства каркаса.
При этом готовая постройка будет выглядеть более компактно, хотя и займет аналогичную площадь, что и арочная модель.
Недостатков у купольной теплицы немного. Первый касается сложностей с построением чертежа и созданием необходимого количества элементов каркаса подходящего размера.
Но, в интернете можно найти достаточно много готовых чертежей таких конструкций и использовать их для строительства собственной теплицы. Кроме того, в процессе сборки нужно следить, чтобы стыки всех элементов плотно прилегали друг к другу.
Если точно подогнать их не удалось, швы придется заполнять герметиком.
Рисунок 1. Варианты купольных теплиц
Также следует учитывать, что купольные теплицы не подходят для многоярусных грядок. Однако, если вы планируете выращивать растения разной высоты, высокорослые виды вы сможете разместить по центру, а самые низкорослые – у стен постройки.
Подготовка площадки и фундамента
Для начала определитесь, где на вашем дачном или приусадебном участке будет располагаться теплица с открывающейся крышей. При этом следует учитывать направление ветров, ориентацию по сторонам свет и наличие рядом крупногабаритных объектов, таких как дома, хозяйственные постройки, заборы и деревья.

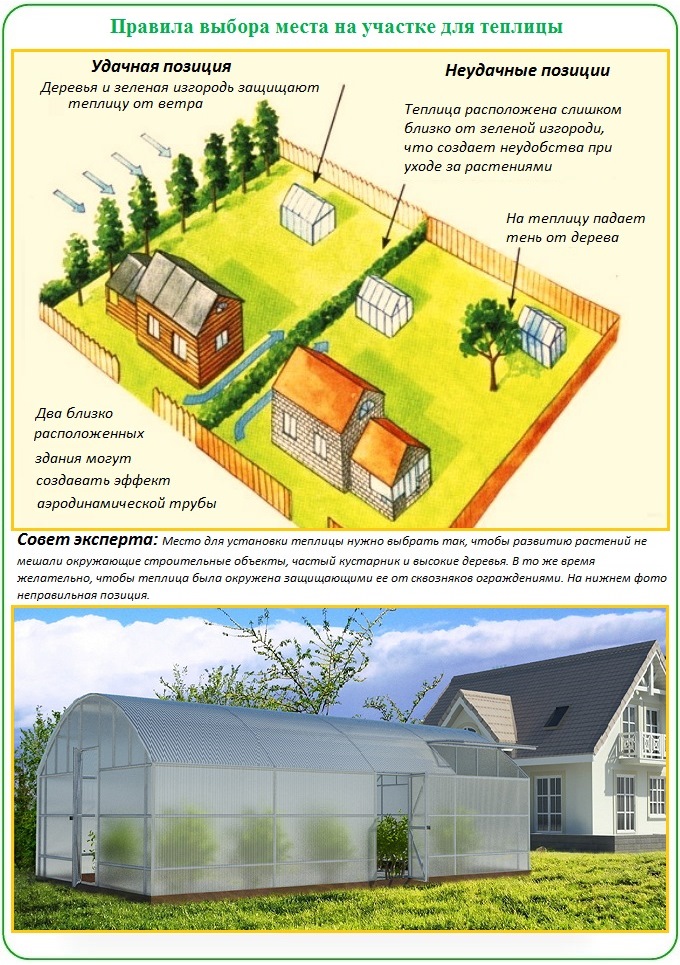

Выбор места для теплицы
Итак, желательно, чтобы теплица стояла в месте, защищенном от северного ветра и потоков воздуха, обусловленных эффектом «аэродинамической трубы». Для выполнения данного условия на некотором расстоянии от теплицы должны находиться достаточно крупные объекты, которые «прикроют» собой сооружение от ветра.
Но при этом стоит понимать, что «на некотором расстоянии» не значит «рядом». В противном случае возникает проблема затенения, когда дерево или дом закрывает собой солнце, которое не попадает в теплицу. И, следовательно, скорость роста и урожайность падают. Потому желательно, чтобы с южной стороны перед теплицей не располагалось никаких крупных объектов, а с других сторон – только на расстоянии не менее 3-5 м.
Географическое направление установки теплицы из поликарбоната
После определения участка под теплицу произведите разметку с помощью колышков и веревки. Очистите выделенное место от мусора, камней, упавших веток и высокой растительности. Если есть значительный уклон, выровняйте его или возведите террасу. Затем нужно обустроить фундамент. Так как теплицы с открывающейся крышей в большинстве случаев представляют собой легкие постройки, рассчитанные на применение только в дачный сезон, необходимость в дорогостоящей и сложной конструкции отсутствует. В данном случае достаточно обустроить фундамент из бруса или кирпича.
Шаг 1. Отмерьте нужное количество материала.

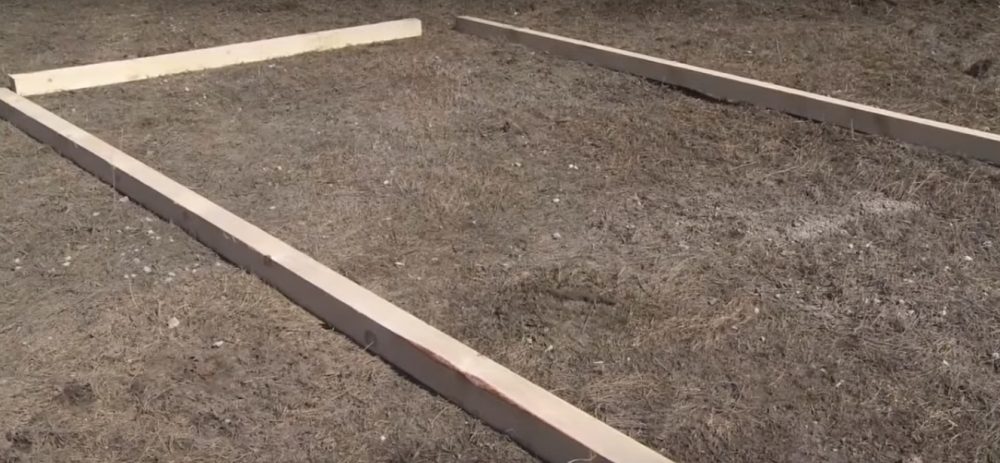

Брус для фундамента
Шаг 2. Выкопайте траншею под половину высоты бруса или кирпича. Если почва достаточно твердая, этот шаг можно пропустить.
Шаг 3. Если в качестве материала для фундамента выбран брус – сколотите из него прямоугольную коробку по размеру теплицы, используя в качестве крепежа усиленные уголки и саморезы по дереву.

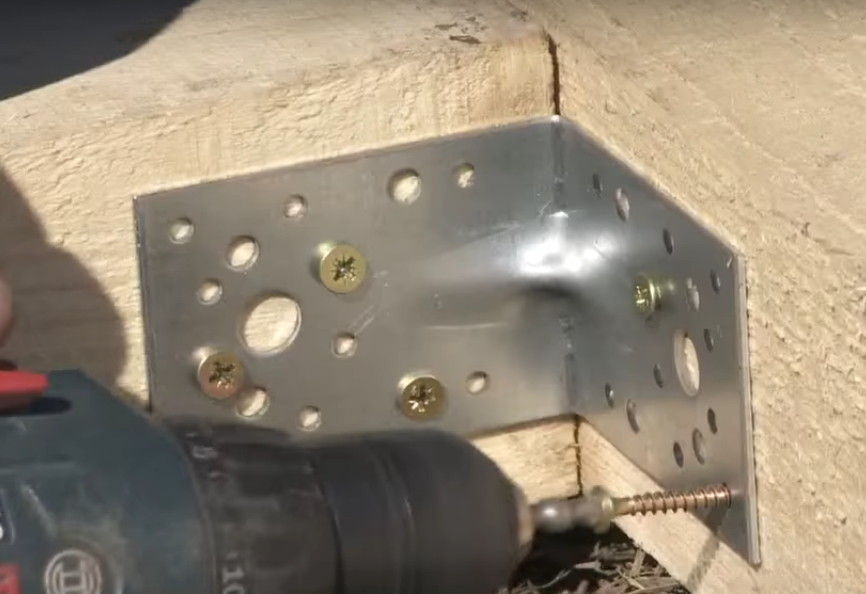

Соединение элементов фундамента усиленным уголком
Шаг 4. Уложите коробку из бруса или кирпичные блоки на подготовленную площадку. Выровняйте их по горизонтали при помощи строительного уровня. Для дополнительной гидроизоляции фундамент сверху можно накрыть слоем рубероида.
Проверка фундамента с помощью уровня

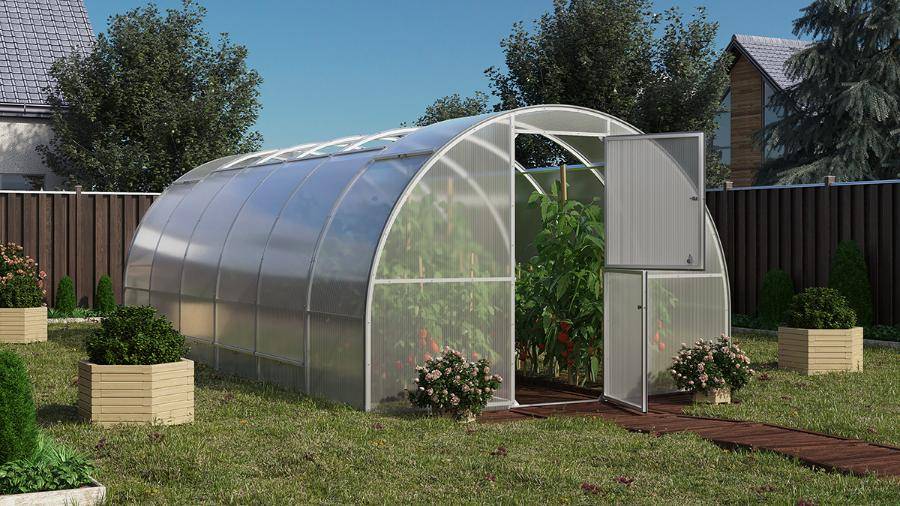

2. «Орион»
Производитель «Воля», г. Дубна. Фундамент не требуется. Металл квадрат 25 мм. Цена – 18800 руб.
Недостатки: Сложность самостоятельного монтажа.
Расчеты материалов для купольной теплицы
Для начала необходимо определиться с количеством и видами материалов. Первым делом следует выбрать материал для каркаса. Для этого подходит дерево или металл. Металлический каркас сложнее смонтировать, для этого необходимо специальные инструменты и умения. Деревянное основание проще сделать. Необходимо заранее заготовить обработанную древесину. Также купол можно сделать из стеклоарматуры. Соединить между собою брусья можно при помощи лепестковых коннекторов.
Покрывной материал для купольной теплицы:
- Пленка;
- Поликарбонат;
- Стекло.
Лучше всего использовать поликарбонат. Он прочный, легкий и гибкий. С ним просто работать. Заранее нужно приобрести крепительные элементы. Для крепления листов поликарбоната оптимально использовать саморезы с термошайбами.
Чтобы рассчитать площадь купола используют специальную формулу. На практике материалов потребуется меньше, но лучше взять с запасом. Формула выглядит следующим образом: S=2π*r2. При этом π равно 3,14. А r – это высота в полусферы.
При изготовлении деревянного каркаса следует правильно подготовить древесину. Нужно обработать ее антисептиками и сделать нужные срезы. Также следует максимально точно сделать все расчеты. Иначе получится много щелей, которые приведут к дефектам конструкции.
Необходимые материалы
Чтобы построить теплицу необходимо приобрести:
- Пруток арматурный, сечение 6-8мм, длина 0,6м – 20 шт.,
- Рейка, сечение 25х50мм, длина1,1м – 30 шт.,
- Рейка, сечение 25х50мм, длина1,2м – 35 шт.,
- Стальная полоса, сечение 2х32, длина 1,85м – 10 шт.,
- Болт, сечение М6, -, 25 шт.,
- Гайка, сечение М6, – , 25 шт.,
- Шайба, сечение 5х1,5мм, – , 250 шт.,
- Шуруп-саморез, сечение 4х32, – , 250 шт.
Для сгибаний арматурного прутка понадобятся:
- брус длиной примерно 1,5м, сечением 150х150мм – для создания гибочного приспособления;
- водопроводная труба 3/4″ – 4 отрезка;
- болты диаметром 12мм – 4 штуки;
- антисептик – для пропитки деревянных деталей;
Добавьте 30 кв.м. полиэтиленовой плёнки для покрытия теплицы и 2000 металлических скобок для степлера, которыми она будет закрепляться.
Инструменты: пила-ножовка по дереву (зубчик желательно мелкий), ножовка по металлу, угольник для разметки деревянных деталей, рулетка, кусок шнура, молоток и кисточка, шуруповёрт.
Обратите внимание на технику безопасности – работайте в перчатках и защитных очках. Какие же основные материалы могут понадобиться для изготовления купольной теплицы у себя на дачном участке? Таблица поможет вам сориентироваться и ничего не забыть
Какие же основные материалы могут понадобиться для изготовления купольной теплицы у себя на дачном участке? Таблица поможет вам сориентироваться и ничего не забыть.
| Материал | Описание и эксплуатация |
| Материал для каркаса | Дерево или металл. Металл понадобится только в том случае, если у вас есть сварочный аппарат и умения сварщика. В целом же проще сделать каркас из обычных деревянных брусков. Отметим, что необходимое количество брусков с определенными срезами и нужной длиной должно быть заготовлено заранее. |
| Лепестковые коннекторы | С помощью этих элементов соединяются детали треугольников. Элементы могут иметь 4, 5, 6 лепестков. |
| Укрывной материал | Пленка, поликарбонат, стекло. Советуем использовать поликарбонат – он прост в работе и обладает массой положительных свойств. К тому же им легко обшивать каркасы. |
| Саморезы, гайки, болты | Необходимы для скрепления деталей между собой. |
| Асбестоцементные трубы | Необходимы для изготовления каркаса/фундамента. |
| Навесы, ручки | С их помощью устанавливаются, открываются и закрываются двери и форточки. |
Строительство деревянного каркаса купольной теплицы
Инструменты, необходимые для постройки купольной теплицы:
- лопата, которая понадобится для выравнивания участка под теплицу, а также для снятия с него верхнего слоя грунта;
- шуруповерт незаменим при сборке этого сооружения – он значительно ускорит работы;
- рулетка;
- электролобзик, циркулярная пила;
- уровень;
- сверлильный станок;
- диски для пиления материалов;
- карандаш, маркер, чтобы наносить разметку.
Чтобы выяснить необходимое количество деталей и их размер, нужно знать простые формулы и рассчитать все по ним.
Расчет геодезического купола
Еще проще и быстрее будет выяснить число элементов и размеры купола при помощи специального геодезического интернет-калькулятора. Например, если вы строите купольную теплицу диаметром 4 м и высотой – 2 м, вам потребуется 35 и 30 треугольников, которые, в свою очередь, имеют длину ребра 1,23 м и 1,09 м соответственно.
Использование программы SketchUp Pro для проектирования геодезического купола
Если вы решили изготавливать каркас из дерева, то обязательно обработайте его средством против древоточцев и прочих паразитов.
Деревянные элементы нужно обработать антисептиком
Возможные варианты геокуполов
электролобзик
Монтаж геодезического купола из профильной трубы
Перед тем, как собрать купол из треугольных элементов, нужно соорудить небольшое основание для будущей теплицы. Для этого из дерева или другого доступного материала по периметру будущей постройки возводят небольшую стенку в форме многоугольника
Важно, что чем больше углов будет у основания, тем лучше, так как в данном случае размер одного треугольника для купола будет меньше, а сделать и прикрепить его будет гораздо проще (рисунок 4)
Самым подходящим вариантом основания считается многоугольник на 10-12 углов. Высота также должна быть оптимальной: порядка 60-80 см. Если этот показатель будет ниже, ухаживать за растениями будет неудобно.
Монтаж купола представляет собой установку и соединение заранее подготовленных треугольников между собой. В качестве строительного материала часто используют небольшие деревянные бруски, но для более надежной конструкции лучше использовать профильную трубу. Она отличается достаточной прочностью, но при этом ее легко можно разрезать на нужное количество частей определенной длины.
Рисунок 4. Процесс сборки каркаса
Сборку каркаса производят снизу вверх. Сначала к фундаменту или земле крепят широкую нижнюю часть треугольников так, чтобы острый угол отходил перпендикулярно вверх. Далее установленные треугольники соединяются с остальными элементами, формируя из них многоугольник. Соединяя все элементы таким способом, постепенно добираются до верхней части купола. Именно здесь рекомендуется делать форточки для проветривания. Их можно прикрепить с помощью обычных петель, или, если у вас есть финансовая возможность, оборудовать автоматикой.
Крепление элементов осуществляют с помощью саморезов по дереву или металлу (в зависимости от выбранного материала). Треугольники, которые находятся на нижем ярусе, соединяют с фундаментом при помощи скоб.
Обшиваем каркас поликарбонатом
В качестве покрытия для геодезических куполов можно использовать практически любой укрывной материал. Самый дешевый – обычная плотная полиэтиленовая пленка, которую крепят к каркасу с помощью гвоздей и специальных прижимных планок.
Постройка купольной теплицы своими руками
Для начала следует выполнить подготовительные работы. Нужно правильно выбрать место и почву. Место должно быть хорошо освещенным, чтобы здания или высокие деревья не падали тенью на парник. Почву при необходимости следует выровнять. Верхний слой почвы нужно снять.
Последовательность сооружения купольной теплицы:
Нужно заготовить трубы из асбестоцемента длиной в 165 см. Достаточно 10 таких заготовок.
В земле следует вырыть ямы глубиной в 1 м. Для этого применяют бур.
В ямы нужно поместить трубы.
Дальше нужно приступить к созданию основания. Материал изготовления – деревянный брус. В сооружении основания необходимо опираться на чертеж.
Деревянные элементы нужно обработать антисептиками, чтобы древесина не поддалась гниению, действия насекомых или огня.
Для соединения брусков и для укрепления основания нужно заготовить «пяточки». Бруски предотвращают движению каркаса.
«Пяточки» с брусками следует вставить в закопанные трубы. На них следует монтировать каркас
Все стыки важно правильно герметизировать. Когда все это будет достигнуто, можно закапывать трубы с «пяточками».
С дерева следует создать элементы каркаса
По бокам брусков нужно сделать пропилы для коннекторов. Они прячут металлические детали внутри парника. Коннекторы можно купить в магазине или сделать самостоятельно.
Нужно не забывать обрабатывать деревянные элементы.
На основание нужно в стыках монтировать коннекторы. Для их закрепления используют металлические болты.
Дальше можно приступать к монтажу каркаса. Все работы следует выполнять максимально аккуратно и правильно. Нужно предусмотреть места для дверей и окон. Сначала конструкция может казаться совсем неустойчивой, но когда все элементы соединяться каркас будет достаточно прочным.
Цоколь нужно обшить досками и дополнительно утеплить.
Дальше следует сделать окна и двери и закрепить их на каркасе.
Финальные работы – обшивка теплицы поликарбонатом.
На этом установка парника готова. Дальнейшие работы будут связаны с внутренним обустройством теплицы. Нужно правильно сформировать грядки и расположить растения.
Можно установить навесные грядки в купольном парнике из поликарбоната. Полки для такого размещения можно приобрести в специальных магазинах или изготовить самостоятельно. Для полива в теплице можно организовать капельную систему.
Выбор материала для каркаса
Разным может быть материал для конструкции.
Рассмотрим самые востребованные и практичные виды:
- Деревянные рейки. Преимущество — экологическая чистота, простая установка.
- Металл. Подобные системы крепки, однако подвергаются ржавчине.
- Пластик. Надежный, дорогостоящий материал, но срок службы намного меньше, нежели у железа.
- Полиэтилен не обладает хорошими качествами по сохранению тепла.
- Поликарбонат отлично сберегает тепло.
Чаще используют такие материалы: стекло, полиэтиленовая оболочка, полимер.
https://youtube.com/watch?v=LUyXuRKjZCY
Схема купола
Строим теплицу арочного типа своими руками: пошаговое руководство с фото и видео-инструкциями
В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.
В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.
Схема на вкладке «Кровля» позволяет исключать из расчёта отдельный грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.
При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.
Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон.
Во вкладке план можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.
Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.
Повторный щелчок мыши снимает выделение.
Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.
Чтобы увидеть план основания полностью, вращайте схему мышкой.
