Светильники для потолка «Грильято»: правила монтажа и преимущества LED-технологии

Преимущества и отрицательные стороны использования потолка «Грильято»

К основным преимуществам относятся:

• надежность — при правильном монтаже отсутствуют прогибы и провисания;
• относительная легкость и воздушность конструкции;
• маскировка незначительных дефектов существующего потолка, проводов, кабелей и других коммуникаций;
• простота и удобство монтажа, а также демонтажа при необходимости переноса потолка в другое помещение;
• использование элементов с различным цветовым, металлизированным или зеркальным покрытием, вписывающихся в любой интерьер;
• свободно вентилируемое пространство между подвесным и существующим потолком,  не допускающее образования неблагоприятного микроклимата, способствующего развитию грибка и плесени.

Виды грильято

Идея создания решетчатых потолков появилась еще в 1970 г. в Италии. Вначале таким образом отделывали террасы. Потолки создавали легкую тень, при этом были способны пропускать свет. С появлением алюминиевого профиля устройства усовершенствовались.

Сегодня грильято подразделяются на 5 основных разновидностей:

• стандартные: система монтируется параллельно полу; все ячейки имеют форму квадратов;
• потолки-жалюзи: для достижения эффекта «жалюзи» подбираются профили, разные по высоте;
• пирамидальные: П-образные профили в них заменены У-образными, в результате каждая из ячеек приобретает форму пирамиды; с помощью таких конструкций возможно визуальное увеличение пространства;
• с нестандартными ячейками: могут иметь любые варианты сочетаний профилей;
• разноуровневые модификации: так же, как и потолки из гипсокартона, могут иметь всевозможные вариации расположения уровней.

Таким образом, грильято – не только необычайно декоративные, но и весьма практичные конструкции, абсолютно не сложные в монтаже и не нуждающиеся в особом уходе. С помощью них можно без проблем скрыть любые виды коммуникаций.

Решетчатые потолки Грильято

Решетчатые покрытия Грильято имеют особую форму и отличаются большим разнообразием цветов. С их помощью можно получить интересные и уникальные потолочные покрытия. Они нередко применяются в дизайне интерьеров помещений гостиниц, выставочных залов, торговых центров и офисов

Важное условие для их использования – достаточная высота помещения

Плюсы и минусы

К преимуществам решетчатых потолков Грильято причисляют следующие их качества:

1. Ячеистая подвесная конструкция понижает потолочную поверхность, чем улучшает габариты высокого помещения.
2. Покрытие имеет все преимущества подвесных систем – оно скрывает инженерные коммуникации, выравнивает базовую поверхность, за ним можно уложить теплоизоляционные материалы. Кроме этого, покрытие не препятствует вентиляции запотолочного пространства и позволяет монтировать скрытые системы пожаротушения, а также подсветку.
3. При необходимости одна или несколько панелей демонтируются, чтобы осмотреть или отремонтировать проложенные инженерные сети.
4. Решетчатая конструкция с мелкими ячейками уменьшает шумность помещения, поскольку звуковые волны гасятся, многократно преломляясь в отверстиях покрытия.
5. На такие потолки можно монтировать навесные и встроенные светильники, а также устанавливать скрытое освещение.
6. Среди большого ассортимента размеров, форм, расцветок и фактур покрытия несложно выбрать панели под стиль и цвет интерьера.
7. Легкость покрытия – дополнительное преимущество, благодаря которому конструкция не утяжеляет перекрытие.
8. Поверхность с мелкими ячейками кажется монолитной.
9. Потолки Грильято называют универсальными, ведь они комбинируются с другими подвесными системами.
10. Алюминий устойчив к коррозии, повышенной влажности, перепаду температур и их предельным значениям, поэтому такие панели имеют практически неограниченную сферу использования.
11. Решетчатый потолок самый долговечный. Он прослужит много десятилетий.

Минусом потолков Грильято считают их высокую стоимость. Это связано как с немаленькими ценами на алюминий, так и с повышенными расценками по причине новизны технологии. Монтаж длится довольно долго и требует кропотливой работы, поэтому это считается еще одним недостатком решетчатых конструкций. Однако значительные расходы на покупку и монтаж окупаются неограниченным сроком использования.

Технические характеристики

Для производства панелей Грильято применяется лента из алюминия, которая имеет толщину 0,5 мм. Для производства плит используется технология горячего просушивания. Цвет решеток бывает разный: серебристый, золотой, бежевый, черный и белый. Панели бывают матовые и хромированные. На заказ производится решетка нужной расцветки.

Один квадратный метр ячеистого покрытия весит 2-6 кг. Масса зависит от размеров ячеек. Чем они меньше, тем больше вес. На общей массе также сказывается толщина используемого профиля.

Конструкции Грильято CL15

Самым большим спросом среди потребителей пользуется набор комплектующих Грильято CL15. Это целый комплект необходимых деталей для сборки решетчатого потолка. В него входят профили Т-образного сечения и алюминиевые решетки, которые состоят из рамок с сечением в форме буквы «L». Внутри рамок имеется решетчатое заполнение из реек U-образного сечения.

В качестве несущего каркаса используется система профилей Т-15. Это позволяет провести сборку быстро. Кроме этого, такая система обеспечивает быстроту демонтажа отдельных плит с целью их замены, осмотра, ремонта коммуникаций или усовершенствования конструкции.

Перед монтажом сетчатого покрытия разрабатывается схема, где указываются габариты ячеек, места прокладки инженерных коммуникаций и шаг установки профилей. Далее базовая потолочная поверхность размечается. На стенах чертят границу, на которой будет находиться решетчатое покрытие.

Далее на базовой поверхности прокладывают инженерные коммуникации – монтируют вентиляционные каналы, прокладывают электрические кабели и другие сети. После этого монтируют направляющие и несущие профили каркаса. Затем при помощи регулировки высоты подвесов всю конструкцию выравнивают в одной горизонтальной плоскости. Выполняется установка решетчатых панелей. Монтируются навесные и встроенные светильники.

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью. Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу

Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Техническая сторона установки точечных светильников

Установка точечных светильников на грильято требует соблюдения нескольких технических правил и рекомендаций. Ниже приведены основные моменты, которые следует учитывать при проведении данной процедуры.

• Выбор светильников. Перед покупкой светильников необходимо определиться с их типом и характеристиками. Для идеальной установки на грильято рекомендуется выбирать светильники с защитой от влаги (IP65 и выше) и высокой степенью защиты от удара (IK08 и выше).
• Расположение светильников. При установке точечных светильников на грильято необходимо определить их оптимальное расположение. Рекомендуется устанавливать светильники равномерно по всей площади грильято, чтобы обеспечить равномерное освещение.
• Крепление светильников. Для надежной установки светильников на грильято необходимо использовать специальные крепежные элементы, обеспечивающие надежную фиксацию. Крепить светильники следует непосредственно к поверхности грильято, обеспечивая их устойчивость и надежность крепления.
• Электропитание. При установке точечных светильников на грильято необходимо предусмотреть их электропитание. Для этого следует использовать специальные кабели и разъемы, а также обеспечить соответствующую защиту от перегрева и короткого замыкания.
• Подключение светильников. При подключении точечных светильников на грильято следует выполнять все работы в соответствии с требованиями и нормами электробезопасности. Рекомендуется проводить подключение светильников к электрической сети при помощи квалифицированного электрика.

Соблюдение данных технических правил и рекомендаций позволит выполнить установку точечных светильников на грильято безопасно и эффективно. Приятного использования нового освещения!

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений. Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким. Конструкция потолков Грильято позволяет:

• скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
• обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
• значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
• разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа. Область его применения:

• аэропорты и вокзалы;
• торговые центры и магазины;
• кассы и залы ожидания;
• бары, кафе, рестораны;
• холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180). При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками. Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм. Высота же U-образных профилей также может быть разной: 50мм или 40мм. Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм. Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый. Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

Расчет потолка Грильято

Составление расходной части сметы начинается с определения количества панелей. Одна решетка 60х60 см занимает 0,039 м2 с учетом несущих профилей. Чтобы рассчитать требуемое количество решеток 60х60 см, необходимо разделить площадь потолка на 0,039. Например, потолочная поверхность занимает 16 м2, в этом случае для монтажа потолка Грильято потребуется 411 панелей или 2466 коротких планок.

Для расчета количества несущих и поперечных планок, необходимого для монтажа подвесного потолка Грильято, лучше всего начертить схему в масштабе и пересчитать данные из сделанного эскиза. Число основных планок можно также посчитать следующим образом:

• Длину комнаты в метрах делят на 2,4 с округлением до большего целого числа;
• Ширину комнаты аналогичным способом делят на 0.6;
• Перемножают полученные значения и округляют до целого числа.

Длина комнаты, как правило, никогда не получается кратной 2,4. Поэтому для формирования одной планки несущего профиля потолка Грильято требуется определенное число целых реек и небольшой отрезок-кусок от стандартного профиля.

Совет! Стыковочный замок у несущего профиля установлен только с одной стороны, поэтому из целого профиля можно сделать только один «довесок», а значит, при расчете количества его нужно учитывать, как полноценный целый профиль.

Особенности расчета несущей планки при монтаже потолка Грильято приведены на видео

Недостатки

У дешевых китайских панелей есть один недостаток, с которым вы можете столкнуться уже через год эксплуатации, а может и раньше.

От нагрева, светодиодная лента начинает отлипать от корпуса. Из-за чего светодиоды, не соприкасаясь с алюминием, нагреваются еще больше и деградируют.

В итоге панель, ни с того ни с сего, начинает мигать. Если такое произошло, лед ленту придется менять целиком.

Некоторые умельцы, столкнувшись с такой проблемой, изначально вскрывают блок питания, меняют сопротивление. Тем самым уменьшается потребляемый ток и продлевается срок службы Led панели в разы.

Многие китайские производители специально могут завысить ток, чтобы повысить яркость светильника.

Основные требования

14

В связи с этим дизайнеры выдвигают следующие требования к освещению:

Эстетичность. Светильник должен соответствовать общему стилю комнаты, иметь соответствующий дизайн и полностью вписываться в созданную композицию. Функциональность. Прибор должен иметь достаточную мощность для подачи светового луча на большие пространства, при этом создавать эффект естественного светового фона. Это положительно влияет на нервную систему посетителей и работников. Экономия. Оборудование должно потреблять минимальное количество электроэнергии.

Комфортная рабочая зона

Уютная терраса загородного дома

При установке дополнительного оборудования важно не повредить основное строение, в связи с чем необходимо соблюдать ряд правил

На сегодняшний день в продаже представлены образцы, которые изначально выпущены для оснащения «Грильято». Они имеют специальные Z-образные крепления. Если же такой элемент отсутствует, можно применить саморезы по металлу.

Монтаж светодиодных светильников

Потолочные системы «Грильято» смотрятся очень стильно

Места под лампы в подвесном сооружении вырезаются с использованием лазерного оборудования, поэтому необходимо заранее продумать их расположение.

Специалисты не рекомендуют перегружать ячейки.

При желании лампочки можно расположить таким образом, чтобы при включении освещения вверху создавался определенный рисунок. Это повысит эффект дизайнерской разработки.

Совет! В торговых залах лучше всего использовать оборудование с направленными световыми лучами, они более эффективны в таких помещениях.

14

Сегодня производители электрических приборов для подачи световой энергии применяют максимальное количество разработок и технологий, которые делают их продукцию более функциональной и эффективной в использовании.

самые распространенные:

Установка зеркального растра позволяет увеличить интенсивность рассеивания света, увеличивая площадь его подачи. Применение опалового светильника, который рассеивает свет, позволяет создать освещение, наиболее приближенное к естественному, что необходимо для офисов, так как снижает уровень дискомфорта.15

Призменный светильник позволяет преобразовать луч таким образом, чтобы он попадал на стены, создавая геометрические фигуры, делая дизайн эксклюзивным (целесообразно его использование в кафе, ресторанах и клубах). «Колотый лед» – универсальный образец, который одинаково эффектно смотрится как в офисах, так и в ТЦ.

Интерьер гостиной в стиле модернизм

Совмещение обеденного стола и рабочей поверхности в дизайне кухни

Выбор технологий, которые указаны выше, зависит от функциональности комнаты, а также основных особенностей ее дизайна. Помимо этого, лампочки могут иметь разнообразную форму. Какую из них выбрать, также зависит от предпочтений разработчика интерьера.

В продаже представлены модели следующих форм:

Жалюзиобразные. Пирамидообразные. Конструкции из нескольких уровней. Индивидуальные формы.

Прежде чем сделать выбор, рекомендуем вам посоветоваться со специалистом, который сможет определить модель в зависимости от особенностей интерьера.

Светильник трековый на шинопровод TEAR MTH-150-GR

Светильник трековый на шинопровод MEDIA MTH-150-GR

Как уже было сказано, лучшими образцами ламп для многолюдных помещений стали светодиодные модели. Они обладают большим числом преимуществ.

К ним можно отнести следующие:

обеспечение экономии электроэнергии до 7 Вт; возможность равномерного распределения света по всему помещению; отсутствие нагревания лампочки, что делает их безопасными при использовании на любых поверхностях; у таких приборов увеличен срок эксплуатации, что позволяет сэкономить на покупке новых образцов или ремонте имеющихся;

Главные преимущества конструкций Грильято

Преимущества рассматриваемых подвесных потолков заключаются в том, что:

• они универсальны. Устанавливать системы можно не только в офисах, но также в частных домах или квартирах. При этом назначение помещения не влияет на возможность монтажа в нем Грильято;
• специфическая объемная структура, образованная ячейками, и наличие специальных мембран существенно уменьшают уровень шума в комнатах;
• в помещениях с высокими потолками благодаря таким вариантам отделки можно уменьшить пространственные объемы, но это не утяжелит общее восприятие комнаты;
• легко скрывают коммуникации и проводку, расположенные под базовым основанием потолочной поверхности. При этом устроены таким образом, что в любой момент можно получить беспрепятственный доступ к черновому потолку, не нарушив внешнего вида отделки;
• благодаря оригинальному дизайну появляется возможность создавать удивительные и красивые варианты потолков. Например, решетчатые потолки Грильято, составляют идеальный тандем с разными видами подвесных систем – гипсокартоном, реечной или кассетной конструкциями;
• системы освещения для потолков Грильято тоже применяют самые разные. Встроенные точечные приборы, запотолочные источники света и другие вариации светильников гармонично впишутся в общую конструкцию;
• специальное порошковое напыление, которым покрывают основные элементы Грильято в процессе их изготовления, не дает оседать на покрытии пыли, развиваться грибку и плесени;
• влагостойкость разрешает применение ячеек Грильято в помещениях с повышенной влажностью, местах с резкими температурными колебаниями;
• перфорированная поверхность обеспечивает хорошую вентиляцию в помещении, в связи, с чем не накапливаются испарения, и получается поддерживать оптимальный уровень влажности;
• ухаживать за такими потолками очень просто. Достаточно проводить регулярную влажную уборку без применения моющих составов.

Однако такие потолки не лишены недостатков:

• высокая стоимость системы. Данный минус окупается длительным сроком службы конструкции и необычным интересным дизайном;
• система забирает около 15 см высоты базового потолка. Это особенность подвесного потолка любого типа – реечного, кассетного, гипсокартонного.

Светильники Грильято

Светильники Грильято предназначены для освещения крупных торговых комплексов и небольших бутиков, административно-деловых зданий и культурно-досуговых центров, офисных помещений и даже… рекреаций жилых домов. То есть светильники Грильято встречаются практически везде, где в качестве потолочных покрытий используются эти современные потолки. В основном светильники монтируются в подвесные потолки грильято по аналогии с потолками типа Армстронг. Но, несмотря на особенности «решетчатой» конструкции Грильято, светотехнические решения значительно расширились.

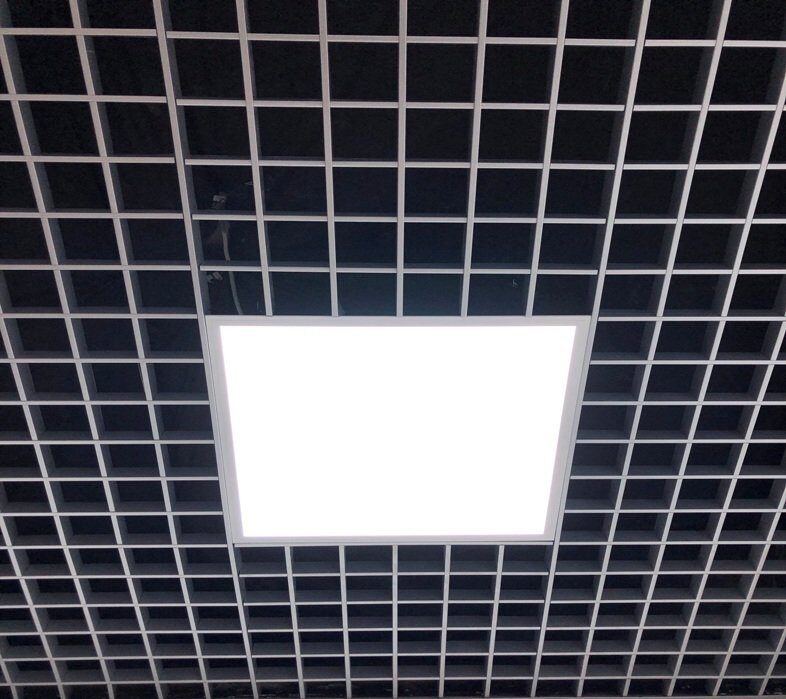

Наиболее популярный сегодня вариант освещения в потолках Грильято – это светодиодные светильники Грильято или LED светильники грильято. Светильники с использованием LED сегодня являются самыми экономичными, надёжными и наиболее комфортными для человека. Ежегодно появляется огромное количество самых разнообразных моделей как светодиодов, так и новых поколений светодиодных светильников. Самыми распространёнными стали встраиваемые светодиодные светильники Грильято. Но светильники LED Грильято сейчас имеют различные конструктивные и декоративные решения.

До сих пор востребованный вариант в светильниках Грильято – это встраиваемые люминесцентные светильники. Их популярность обусловлена как простотой монтажа, так и демократичностью цены. Внешне светильник Грильято ничем не отличается от других встраиваемых растровых светильников для подвесных потолков. Единственное отличие в том, что их корпус сконструирован таким образом, что светильник легко монтируется в несущую конструкцию потолка Грильято вместо решетки «мама-папа». А доступность люминесцентных ламп в случае их замены делает эти светильники до сих пор наиболее популярной моделью.

Помимо традиционных вариантов светильников Грильято существуют светильники акцентного освещения. Другое их наименование – светильники Down Light (Даун Лайт). Как правило, это круглые люминесцентные светильники серии DORADO. Однако сейчас становятся все более популярными светодиодные LED панели для грильято, обеспечивающие более мягкий, но не менее мощный вертикально-направленный световой поток. Светодиодные ультратонкие панели производятся в квадратном исполнение, либо в традиционном круглом варианте. Светодиодные панели надо врезать в конструкцию потолка Грильято. Между тем, есть варианты светодиодных светильников для Грильято, который просто вставляются в ячейку. Таким примером может быть светодиодный светильник Домино Грильято.

Однако и это не полный перечень всевозможных светотехнических изделий для грильято. И если вы не нашли приемлемый вариант среди предложенных светильников, не отчаивайтесь! Всегда найдётся нестандартное и при этом красивое решения в выборе необходимого освещения в потолках Грильято.
