Расчет деревянной лестницы с помощью онлайн-калькулятора
Все дома отличаются один от другого своей архитектурой, размером, планировкой. Поэтому одного шаблона для всех домов не может быть.
Сделать безошибочный расчет лестницы, можно использовав уникальную программу – онлайн калькулятор. Эта программа, обрабатывая введенные данные, может предоставить любой проект лестницы и его 3D dwg модели. Чтобы лестница была комфортной, красивой и практичной в эксплуатации, а так же не была причиной травм, нужно соблюдать основные стандарты и правила.

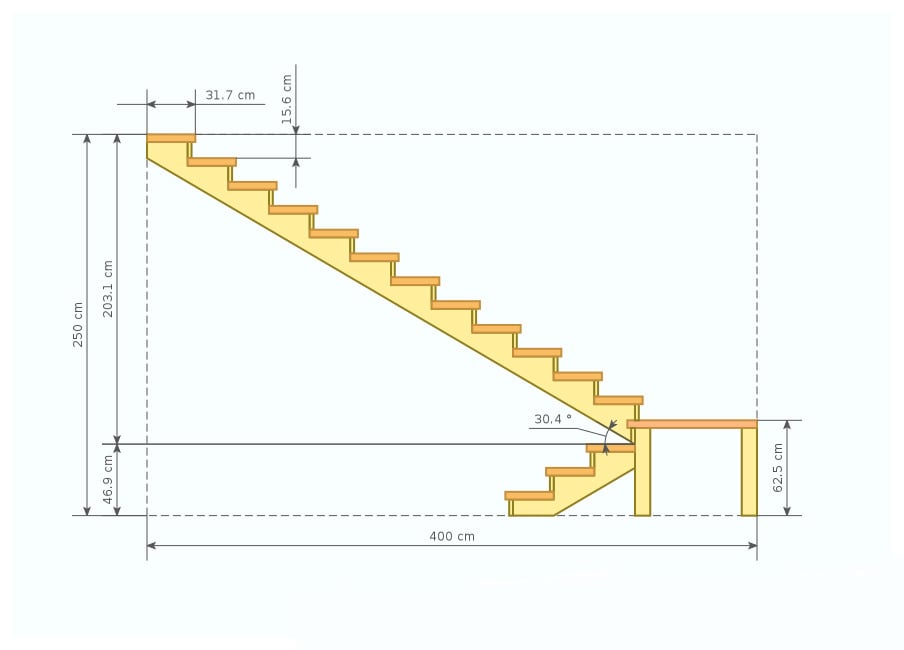

Используя онлайн-калькулятор, можно получить чертеж, а с ним — точное количество материала, необходимое для строительства лестницы
Основные параметры при расчете:
- Количество ступеней должно быть от 3 до 16 и оно должно быт нечетным;
- Высота ступеней – от 12 до 20см., ширина – 23 – 25см.;
- Уклон лестницы составляет 30 – 35 градусов, можно увеличить до 45 градусов;
- Перила должны быть высотой не ниже 90см., а если у вас есть дети, то можно и увеличить высоту до 150см.
Многие владельцы хотят построить своими руками лестницу, чтобы при этом она соответствовала их вкусу, и была безопасна. И сделать это без лишней траты драгоценного времени. Для этого и существует такая программа, как калькулятор.
Лестница из металла
Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.
Подробный чертеж винтовой лестницы из металла
Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.
Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.
Чертеж и схема металлической лестницы на второй этаж
Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.
Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.
Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.
Пример металлической лестницы на второй этаж
Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.
В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.
Набор необходимых материалов и инструментов
Самое простое решение для новичков и неопытных в столярном деле – смастерить лестницу из бруса. Расходный материал нужно подбирать особенно тщательно, ведь от качества и породы древесины будет зависеть надежность будущего изделия и его безопасная эксплуатация.
Наибольшей популярностью пользуются брусья из хвойных пород дерева – это достаточно экономный вариант, при этом сама древесина не теряет в прочности
Однако специалисты все же рекомендуют обратить внимание на такие породы, как дуб и клен – они более надежные, а лестница из такой древесины прослужит значительно дольше
При подборе пиломатериалов следует учитывать такие требования:
На изготовление стремянки высотой более трех метров нужны брусья с сечением 40х80 мм, если менее трех метров – 40х50 мм.
Для изготовления ступеней лучше использовать бруски из хвойных пород дерева, оптимальное сечение – 35х40 мм.
Расходный материал должен быть высокого качества. Не допустимо наличие сучков и трещин, брусья должны быть идеально ровными.
Для работы вам также необходимо подготовить следующий перечень инструментов:
- ножовка (можно лобзик);
- молоток и небольшой топорик;
- дрель и шуруповерт;
- для крепления – гвозди или саморезы;
- рубанок и шлифмашинка;
- угольник, рулетка и карандаш.
Винтовая лестница
Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.
Особенности расчета
При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится
Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.
Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.
Конструкция на сборной колонне
Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..
Устройство винтовой лестницы на центральном столбе
Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.
Элементы винтовой деревянной лестницы
С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).
То же устройство, но в металле
Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.
Чертеж элементов винтовой лестницы с размерами
Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.
Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.
Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.
Винтовая лестница на второй этаж: фото интересных вариантов
Винтовые лестницы могут иметь футуристический вид.Такие модели хорошо вписываются в стили минимализм, хай-тек и другие современные направления в оформлении помещенийС перилами и без перил — выбор ваш
На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элементОригинальной формы ступени в виде полукруга очень удобны при ходьбеКованные витые лестницы — классика жанраПри одинаковой конструкции впечатление может быть разнымЦветовое оформление тоже важно
Изготовление своими руками деревянных лестниц: чертежи и виды конструкций
Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.
Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.
Лестница может быть прямой или поворотной, а также сооружение может быть расположено возле стены или просто посредине комнаты
Виды лестниц, которые существуют в архитектуре:
- Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
- Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
- Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.
Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.
Инструкция к калькулятору металлической лестницы с поворотом 90 градусов
Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.
Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:
1. Габарит по длине
а. Максимальная длина — все ступени размещены на одном марше;
б. Средняя длина — ступени размещены на двух маршах;
2. Габарит по ширине
а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;
б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;
в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;
3. Сложность изготовления
а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;
б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.
4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:
а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;
б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.
В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.
Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.
Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.
Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.
Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.
Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:
- Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
- Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
- Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
- Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
- Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
- Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.
Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.
Сооружение деревянной лестницы
До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.
Сборка тетивы и косоура
Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.
Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.
Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.
Установка ступеней и подступенков
Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.
Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.
Установка ограждений
Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.
Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.
Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части.
Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.
После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок.
Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.
Заключительный этап
На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:
- шлифование каждого элементов;
- пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
- тонировка лакирующего покрытия.
Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.
Требования к конструкции
Прежде чем приступать к изготовлению переносной лестницы из дерева, необходимо создать проект на бумаге, точнее составить схему будущего изделия. На чертеже изображается не только сама конструкция, но и выбранные для нее размеры. Просто так из головы брать параметры не стоит, поскольку для получения безопасной приставной лестницы необходимо учитывать выдвигаемые для данной конструкции требования.
Что необходимо учесть:
- Лестницы приставного типа не должны быть длиннее 5 м.
- Оптимальное расстояние между ступенями (шаг) – 30-35 см.
- Опоры необходимо скреплять с помощью стяжек с промежутком в 2 м.
- Перекладины должны крепиться в пазах на тетивах, размеры пазов зависят от ширины ступенек.
Помимо стандартных требований обязательным является наличие специальных насадок. Независимо от типа лестницы и материала ее изготовления, будь это деревянная или алюминиевая переносная модель, на ножки устанавливаются накладки. Когда инструмент необходимо закрепить на рыхлой почве, на ножки крепятся штыри, с помощью которых лестница будет посажена вглубь. В случае с гладкой поверхностью на опоры надеваются резиновые башмаки против скольжения.
Выбор типа лестницы
Самой удобной считается широкая, прямая и пологая лестница, но сделать её такой не всегда возможно. Чаще наши желания ограничиваются формой и площадью оставленного для неё места, площадью помещения, в котором она будет находиться, наличием всевозможных препятствий.
Возможные варианты устройства
Какие параметры нужно учитывать, выбирая тип и выполняя чертежи лестниц из дерева?
Крутизна или угол подъема. Этот параметр должен находиться в пределах от 23 до 37 градусов. Понятно, что чем круче угол, тем меньше места потребуется для установки конструкции. Если нехватки площади не существует, можно сделать её и более пологой или заменить пандусом (наклонной площадкой). Но при дефиците места увеличивать крутизну лестницы не рекомендуется. Лучше подумать над винтовыми конструкциями или лестницей с несколькими маршами и поворотными площадками.
Уменьшить крутизну можно, применив конструкцию с забежными ступенями
Обратите внимание. Инструкция запрещает устройство в жилых помещениях межэтажных лестниц крутизной более 40 0
так как спуск с них становится небезопасным, а при наклоне более 45 0 – возможным только вперед спиной
так как спуск с них становится небезопасным, а при наклоне более 45 0 – возможным только вперед спиной.
Просвет. Минимальная высота между потолком и ступенью должна быть не менее 2 метров, чтобы человек любого роста при подъеме не испытывал дискомфорта. То есть, просвет для выхода на верхний этаж должен быть таким, чтобы, идя по лестнице, не приходилось нагибаться или наклонять голову. Если просвет уже существует, и совместить его с прямой одномаршевой лестницей нормальной крутизны не получается, нужно выбирать другой вариант конструкции.
Одномаршевая лестница: простое решение
Ширина марша. От неё зависит пропускная способность лестницы и удобство использования. В частном доме или квартире она не должна быть меньше 0,9-1 метра. Однако если лестница имеет простую форму и расположена вдоль стены, допускается уменьшить ширину марша до 0,8 метров. Этого достаточно для того, чтобы два человека могли разминуться на ступеньках, а также для подъема по лестнице габаритных предметов. Если же вы делаете чертеж деревянной лестницы на второй этаж винтовой конструкции, то расстояние от её края до центральной стойки следует принимать не менее 1,1 м.
Для справки. Менее 80 см шириной могут быть только вспомогательные лестницы, ведущие на чердак. в подвал или на мансарду садового домика. Но это не обязательные требования, а лишь рекомендации. На практике часто приходится ими пренебрегать ради экономии жилой площади.
Прямая лестница из бетона
Если ваш дом достаточно просторный, а межэтажное перекрытиев нем выполнено из бетона, то вы вполне можете построить бетонную лестницу. Как правило, люди зачастую сооружают один из двух вариантов конструкции:
- монолитная;
- комбинированного типа (здесь только косоур выполнен из бетона).
Заметим, что вариант №2 выглядит куда привлекательнее. Тем не менее, для лестницы из бетона в любом случае требуется опалубка, а также достаточно прочное основание, способное выдержать такой вес.
Сразу хочу сказать, что процесс довольно сложный и лучше пригласить профессионалов из ДНК-Спираль, например, которые изготавливают бетонные лестницы в Москве и области. Чтобы узнать цену работы лестницы бетонной надо просто им позвонить. Контактные данные можно узнать на их сайте DNK-Spiral.ru
Для начала подготовьте все необходимое, в частности:
- влагостойкую фанеру (можно заменить обрезной доской, обитой ПЭТ пленкой);
- бетон;
- прочные брусья 10х10 сантиметров в сечении;
- саморезы;
- арматуру или же специальную вязальную проволоку.
Работу начинайте с сооружения опалубки: возьмите фанеру либо доски, сбейте их в соответствии с заранее составленным чертежом, избегая появления трещин и соблюдая требуемый наклон.
Когда опалубка будет готова, установите ее между этажами и зафиксируйте теми же брусками. Затем разложите внутри опалубка пруты арматуры, свяжите их с помощью стальной проволоки. Там, где будут устанавливаться перила, закрепите деревянные пробки, и только после этого залейте весь короб приготовленным бетонным раствором
Важно, чтобы опалубка была заполнена сразу, за один заход, в противном случае монолитность будущей конструкции нарушится
После того как бетон схватится, демонтируйте короб, а сформировавшиеся ступени время от времени увлажняйте водой, иначе их поверхность может растрескаться. Отделку же начинайте только тогда, когда бетон наберет прочность и высохнет окончательно. При строительстве лестницы комбинированного типа косоуры заливаются аналогичным образом, а опалубка должна быть более узкой (что характерно, здесь должен учитываться монтаж ступенек).
Готовую монолитную конструкцию можете отделать камнем, деревом, декоративной плиткой и иными отделочными материалами. Перед тем как приступить непосредственно к облицовке, учтите вес – к примеру, та же плитка окажет гораздо большую нагрузку на фундамент, нежели древесина. Ступеньки к бетонным косоурам можете крепить любые, но особенно привлекательно они будут выглядеть с деревом.
