Локальная канализация для дома своими руками: законность, устройство, прокладка

Еще раз о правилах

Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
Чем меньше поворотов в системе, тем надежнее магистраль
При соединениях обязательно соблюдать герметичность
Запрещено резать и укорачивать раструбы
Сечение трубы выбирается в соответствии с количеством сантехнических устройств
Горизонтальные трубы прокладываются под уклоном
Внутреннюю магистраль следует фиксировать к полу или стене
Обязательно устанавливать вентиляцию
Установка «ревизий» является необходимой
Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
Подключение к сантехнике осуществляется гибкими шлангами
Наружную систему следует утеплять

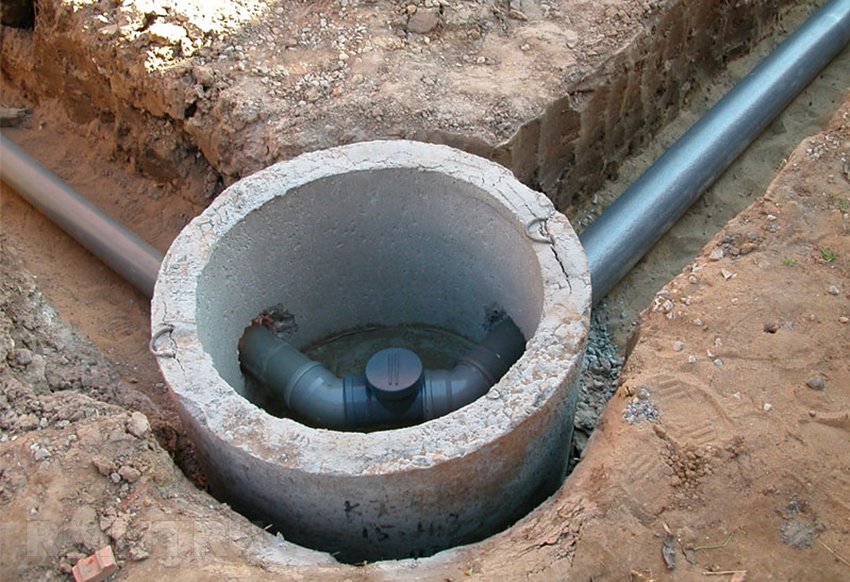

На каждые 15 метров внешней канализации устанавливается смотровой колодец.

При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.

Выбор глубины обустройства канализации

Немаловажную роль в решении, на какой глубине копать канализацию своими руками, играет соблюдение следующих рекомендаций:

Правильная канализация основана на том, что трубы должны иметь диаметр, рекомендуемый ГОСТ Р 51613, ТУ 2248-022-23208482-02, ВСН 48-96, ГОСТ 22689.2-89 — это значение для наружной канализационной линии 100 мм для внутреннего диаметра и 110 мм для внешнего. Эти трубы отводят канализацию из туалетов, бассейнов, ванн или душевых кабин. Для слива канализации из кухонной мойки достаточно внутреннего диаметра 50 мм при внешнем 55 мм;
Уклон канализационной линии должен составлять ≥ 3 см на погонный метр линии. Соблюдение уклона необходимо при нормальной тяжести стоков — при меньшем уклоне канализация будет образовывать мусорные пробки и замерзать зимой даже при большем уклоне;
Учитываются характеристики и свойства материалов, из которых изготовлены трубы;
Учитываются свойства грунта: при установке прокладка выше глубины промерзания не приветствуется, иначе при неравномерном сливе стоков вода замерзнет на стенках труб и со временем образует ледяную пробку, которая может сломаться стенки изделия;
Учитывается расположение септика и место отвода сливной трубы из здания.

Но тот, кто думает, что трубу нельзя прокладывать выше точки промерзания земли, ошибается: это можно сделать, только магистраль нужно будет утеплить с повышенным количеством теплоизоляции. И такое решение не всегда является прихотью: если длина трубопровода очень большая, то можно представить, насколько глубокой должна быть конечная точка выхода трубы в септик, и на какой глубине будет находиться сама емкость должны быть похоронены. Часто это невозможно ни технически, ни финансово.

Насколько глубоко нужно закопать канализационную трубу, на сколько метров или сантиметров решается по нескольким причинам. Так, при прокладке дорожки до уровня промерзания земли стоки быстро остывают до температуры наружного воздуха, из-за чего возникает пробка, а канализация не будет работать до весны, если ее не выкопать и не прогреть. Избежать таких пробок можно, сделав минимальное количество поворотов и соединений по всей длине трассы. Если изгибов избежать невозможно, в таком месте устанавливается ревизионный коллектор (отстойник) с люком для осмотра канализационных труб и проведения профилактических или ремонтных работ. В такой яме также утепляются стены, как и вся канализационная линия. Трубы рекомендуется повернуть не на 450, а на 300, чтобы вода текла плавно, без завихрений.

Для каждого региона уровень промерзания почвы зимой будет разным, но его среднее значение можно нанести на климатические карты или справочные таблицы.

Альтернативные варианты

Помимо дренажного септика существует множество вариантов очистки сточных вод. Одним из современных устройств является станция глубокой очистки.

Подобные устройства отличаются трехступенчатой очисткой сточных вод, что позволяет добиваться 90% очистки независимо от схемы канализации в частном доме:

На первом этапе органические отходы очищаются с использованием биологических бактерий. С помощью компрессорной установки в отсек с аэробными бактериями нагнетается воздух, что способствует повышению их жизнедеятельности.
На втором этапе выполняется механическая очистка с помощью различных сеток.
На завершающем третьем этапе в работу вступают химические соединения, очищающие воду практически на 100%.

Вода, образующаяся после глубокой очистки органических отходов, вполне подходит для организации поливов насаждений на приусадебном участке. Для этой цели рекомендуется установить накопительную емкость с насосом.

В домашних условиях собрать такую станцию невозможно, она выпускается цельной емкостью, внутри которой имеется несколько отсеков. Работает станция глубокой очистки от электричества.

Станции глубокой очистки органических отходов устанавливают в том случае, когда использование других вариантов при монтаже канализации в частном доме своими руками невозможно или затруднено. Например, грунтовые воды располагаются на достаточно высоком уровне. Кроме того, использование дренирующего септика может усложняться присутствием на участке глинистого грунта, который затрудняет проникновение воды.

Неплохой альтернативой можно назвать установку герметичного резервуара. Использование этого варианта не доставляет больших проблем, за исключением регулярной откачки.

Об устройстве канализационной системы в частном доме следует задуматься еще на этапе проектирования основного строения. В этом случае не возникнет проблем с размещением септика, укладкой внутреннего трубопровода и выводом наружной канализационной трубы. Правильное обустройство канализации является залогом комфортного и безопасного проживания в частном доме, поэтому, сомневаясь в собственных силах, лучше доверить выполнение монтажных работ профессиональному мастеру.

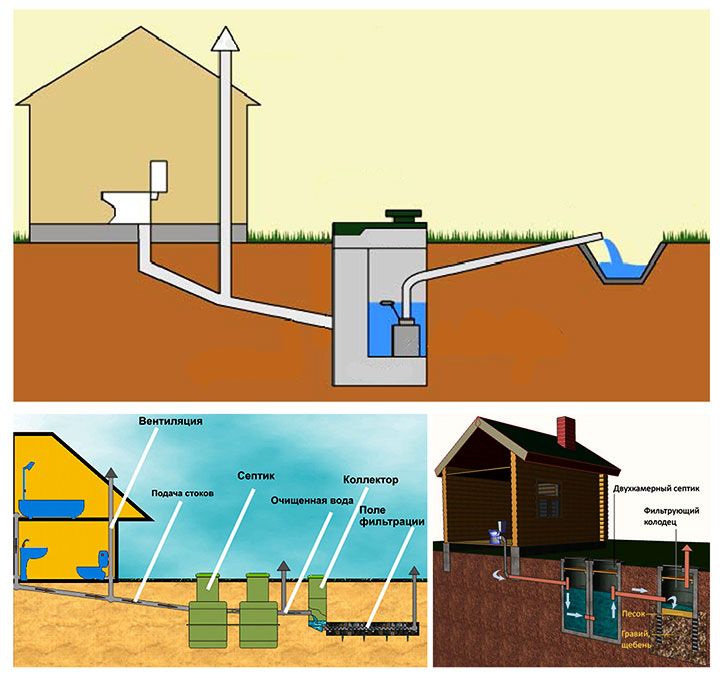

Канализация в частном доме своими руками, схема

Для выбора подходящей канализационной системы, необходимо принимать в расчет:

Живут в доме временно или постоянно;
Высота расположения грунтовых вод;
Сколько людей живет в доме постоянно;
Ежедневные общие затраты воды;
Климат региона;
Площадь приусадебного участка места, где можно поместить очистную систему;
Разновидность и структура грунта;
Нормативы СНИП.

Существующие канализационные системы делятся на 2 вида:

Накопительные;
Очистительные.

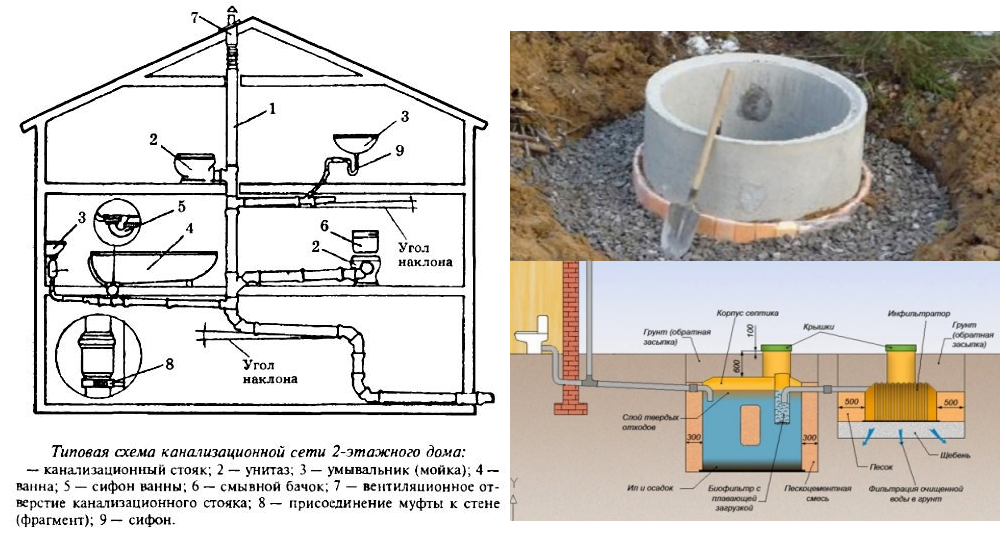

Ниже приведена типовая схема канализации в частном доме.

Выгребная яма в основном используется в домах, где постоянно не живут, к примеру, 1-2 недели в месяц, и в это время не тратится много воды. Грунтовые воды должны находиться не выше 1 м от нижней точки ямы. Иначе стоки обязательно начнут загрязнять воду и окружающую территорию.

Накопительные емкости используют при высоком уровне расположения почвенных вод. Так как накопительный резервуар герметичен, загрязнение окружающей среды невозможно. Но у каждой системы существуют свои изъяны. Эксплуатацию такой конструкции требует постоянных расходов, так как для очистки канализационной емкости необходимо вызывать ассенизационную машину. Кроме этого нужно на участке предусмотреть проезд для машины.

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
герметизирующее средство. Можно применять герметики на силиконовой основе
смесь для цемента. Особенно пригодится при обустройстве внешней канализации
песок
лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
ведра
острый нож
ключи, отвертки
труборез (ножовка с тонкими зубьями)
хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
рулетка
уровень

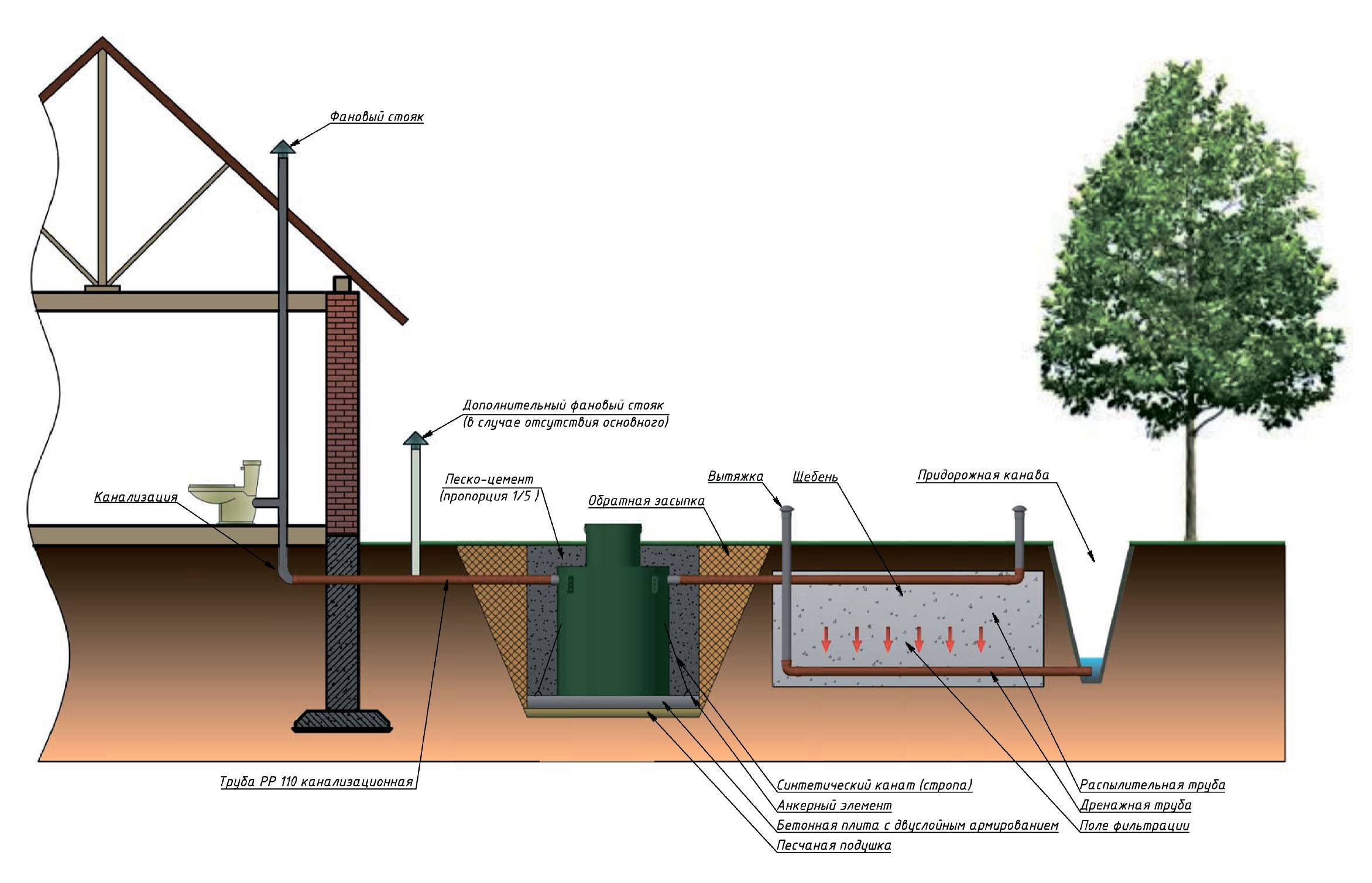

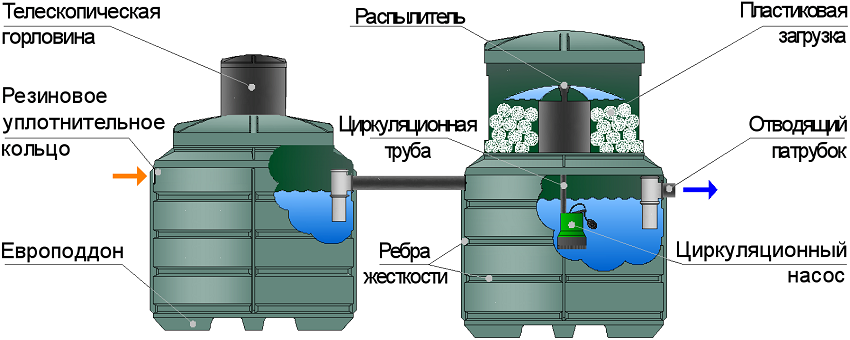

Трехсекционный септик

Электрические инструменты, которые могут пригодиться:

болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Получение разрешения на монтаж септика

Септик – это устройство, которое представляет потенциальную угрозу для экологической ситуации. Именно поэтому запрещено бесконтрольное строительство таких конструкций. Перед тем, как проводить монтаж очистного сооружения, необходимо разработать проект, согласовать расположение септика на участке в СЭС и получить разрешение на строительство.

При этом разрешение на монтаж на своём участке вы получите только при условии, что проект соответствует требованиям СНиП и СанПиН. Самым важным моментом в проекте является размещение очистного сооружения на загородной территории.

Метод утепления труб с помощью электрокабеля

Выбирая чем утеплить канализационную трубу на улице, рекомендуется обратить внимание на современный и высокоэффективный метод, завоевавший множество хороших отзывов. Это утепленные трубы для канализации с помощью электричества. Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C

Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду

Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C. Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду.

Прокладывается греющий кабель для канализационных труб вдоль всего трубопровода и крепится алюминиевым скотчем, после чего конструкция оборачивается слоем теплоизолирующего материала. При этом пластиковые трубы перед прокладкой кабеля рекомендуется обернуть фольгой, для равномерности распределения тепла. С металлическими трубами это не нужно.

Утепляя трубы таким способом, стоит заранее позаботиться об автономных источниках электроэнергии, запасном генераторе.

Различают несколько видов греющих кабелей:

Резисторный с терморегулятором;
Саморегулирующийся с автовключением;
Зональный – для локальных участков канализации.

Первый вариант сам по себе дешёвый, но при использовании электропотребление ощутимо возрастёт, что не самым лучшим образом скажется на бюджете жильцов. В перспективе саморегулирующийся кабель окажется выгоднее.

Он автоматически регулирует подачу электричества в зависимости от температуры окружающей среды, исключая перегрев или замерзание системы. Но в любом случае утепление с помощью электрокабеля повлечёт значительные капиталовложения.

Этап проектирования внутренней канализации

Аксонометрическую схему чаще всего выполняют специалисты. Профессионалы рассчитывают гидравлические параметры внутренней системы канализации и трубопровода, который проходит снаружи здания. Сегодня широко применяют 3D моделирование для создания схем. Данный способ дает точное представление о прохождении труб, помогает в выборе труб, комплектующих деталей, крепежных элементов и определяет тип монтажных работ.

Чтобы уменьшить риски, связанные с неправильной прокладкой туб, стоит обратиться к специалистам. При желании можно сделать схему внутренней разводки своими руками, предварительно изучив требования СНиП, технические особенности внутренней канализации, разновидности схем, научившись выбирать сантехническое оборудование.

Используемые материалы

Выбор изделий делается согласно их жесткости, антикоррозийности и финансам. Предпочитаемые материалы:

Для самотечной системы – бетонные, железобетонные, асбестоцементные, чугунные, пластиковые, стеклянные изделия;
Для напорной – железобетонные, асбестоцементные, чугунные, пластиковые изделия.

Особенности материала:

Чугунные элементы. Плюсы – долговечность, долгий срок эксплуатации, высокопрочность и огнестойкость. Минусы – неустойчивость к точечным ударам, тяжесть, высокая цена, сложность монтажа и шероховатость внутренней поверхности, способствующая наслоению солевых отложений.
Полипропиленовые изделия. Плюсы – коррозийная устойчивость, устойчивость к солевым, щелочным и кислотным растворам, долговечность, высокая термоустойчивость, повышенная огнестойкость и доступная стоимость. Минусы – сложность монтажа, необходимость в специальном оборудовании.
ПВХ элементы. Плюсы – не расширяются при температурном воздействии, устойчивость к уф-излучению, огромный выбор фасонных элементов для сборки любого трубопровода. Минусы – неустойчивость к низким температурным показателям, к возгоранию и при этом выделение токсинов, чувствительность к химвеществам.

Лучший выбор за комплектующими из полипропилена или поливинилхлорида. Их концы обустроены так, что соединение 2-х труб возможно при помещении конца 1-ной в раструб 2-ой. Для соединения с наружной канализационной системой в ход идет гофрированная труба благодаря ее сопротивлению почвенным подвижкам. Преимущества – доступность цены, легкость в перевозке и монтаже, невостребованность в сварке при их сборке. Для обработки швов достаточно герметика.

Материал фитингов и комплектующих должны быть таким же, как и сами трубы. Для канализационной разводки лучше воспользоваться комплектующими из полиэтилена и полипропилена. Поливинилхлоридный вариант обладает более низкими эксплуатационными свойствами.

Сечение изделий зависит от водосточного объема и числа подключенных приборов, чьи сечения комплектующих выбираются равными или большими сливного патрубка. Изделия для стояка выбираются от 10 см в сечении для подключения с унитазом, и от 5 см без него. Расстояние от оборудования до стояка – до 3 м, а от унитаза – 1 м. Для увеличения данного значения используют трубы большего сечения.

Необходимые стройинструменты: пила для резки труб, острый нож для выравнивания срезов и уплотнители из резины для вставки в раструбы. Фасонные детали для подсоединения комплектующих:

Для оформления углов – коленья или отводы с загибом в 45 и 90° и концами с раструбами с уплотняющей резиновой прокладкой.
Переходные отводы для подсоединения труб одного сечения.
Тройники – фитинги для разветвления системы.
Переходные муфты для создания переходов между разно размерными элементами.

Для более легкого и плотного вхождения труб друг в друга и в фасонные части следует подвергнуть раструбы нагреванию в горячей воде.

Правильное соединение труб канализации в частном доме

Типы канализационных труб и их особенности

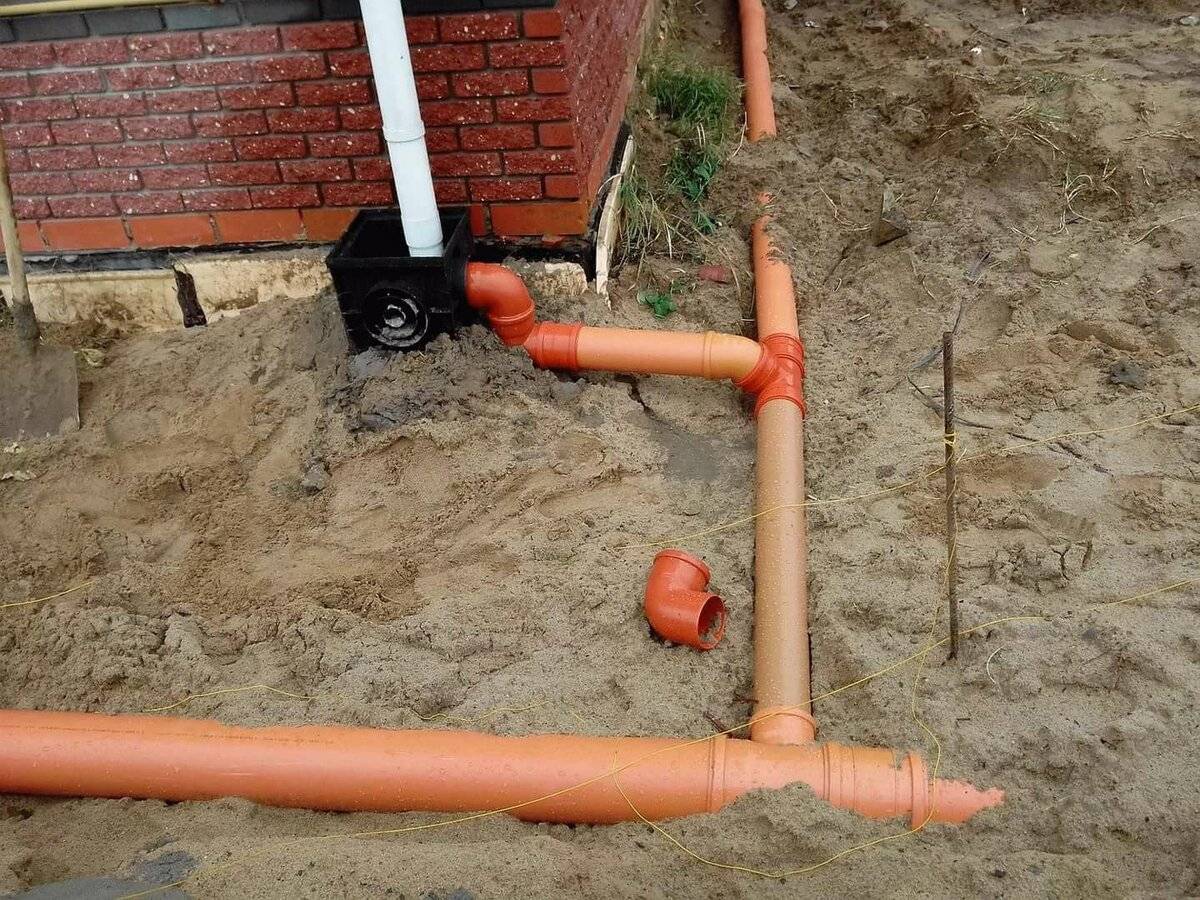

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

чугуна;
керамики;
бетона;
асбоцемента;
пластика;
стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

легким весом;
значительной прочностью;
устойчивостью к химикатам;
простотой в монтаже;
гладкой внутренней поверхностью;
способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Составление схемы канализационной системы

Первое, что необходимо сделать, это расчертить план всех помещений строения поэтажно. Удобнее, если такая схем имеется – довольно часто при строительстве составляются именно такие. В этом случае ее можно скопировать, и уже по ней «прокладывать» трассы канализации. Указав точки установки сантехнических устройств, начинаем замеры. Здесь может играть роль каждый миллиметр.

Важно! При монтаже более тонких труб (к примеру, от раковины), если они длиннее, чем необходимо, возникает опасность их искривления. В этом случае вода будет застаиваться, что приведет к наросту жира и грязи и засору. По возможности все сантехнические устройства лучше располагать в непосредственной близости от стояка – это позволить выполнить канализацию с наибольшей эффективностью

Указываются все врезки в стояк. Обязательным условием является присоединение слива унитаза непосредственно в основную трубу, без дополнительных соединений. Слив ванной и раковины можно объединить – это позволит сэкономить материал и избавиться от лишних труб и врезок в основной стояк

По возможности все сантехнические устройства лучше располагать в непосредственной близости от стояка – это позволить выполнить канализацию с наибольшей эффективностью. Указываются все врезки в стояк. Обязательным условием является присоединение слива унитаза непосредственно в основную трубу, без дополнительных соединений. Слив ванной и раковины можно объединить – это позволит сэкономить материал и избавиться от лишних труб и врезок в основной стояк.

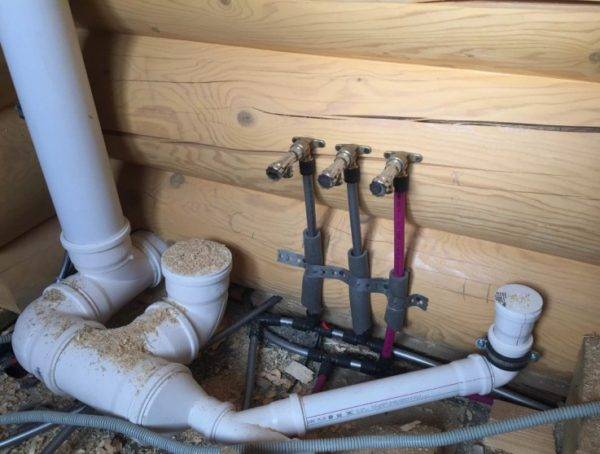

Разводка труб канализации в подвале должна быть качественной и аккуратной

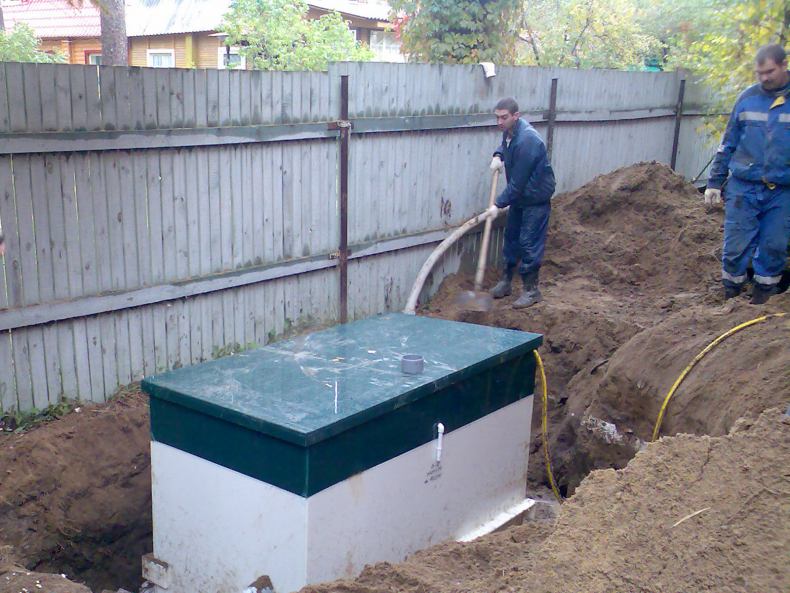

Обустройство автономной канализации в частном доме своими руками: видео и рекомендации

В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.

Составляющие элементы системы автономной канализации

Это обусловлено многочисленными преимуществами систем автономного типа:

высоким уровнем очистки стоком;
уникальной системой аэрационной чистки;
отсутствие затрат на сервисное обслуживание;
отсутствием необходимости в дополнительном приобретении микроорганизмов;
компактными габаритами;
отсутствием необходимости в вызове ассенизаторской машины;
возможностью установки при высоком пролегании уровня грунтовых вод;
отсутствием запахов;
длительным сроком службы (до 50 см).

Во сколько обойдется строительство канализации в частном доме: цена под ключ

Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.

Средняя цена автономных канализаций Топас:

Наименование	Цена, руб.
Топас 4	77310
Топас-С 5	80730
Топас 5	89010
Топас-С 8	98730
Топас-С 9	103050
Топас 8	107750
Топас 15	165510
Топаэро 3	212300
Топаэро 6	341700
Топаэро 7	410300

Средняя цена автономных канализаций Юнилос:

Наименование	Цена, руб.
Астра 3	66300
Астра 4	69700
Астра 5	76670
Астра 8	94350
Астра 10	115950
Скарабей 3	190000
Скарабей 5	253000
Скарабей 8	308800
Скарабей 10	573000
Скарабей 30	771100

В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.

Средняя цена канализаций автономного типа Танк:

Наименование	Цена, руб.
Биотанк 3	40000
Биотанк 4	48500
Биотанк 5	56000
Биотанк 6	62800
Биотанк 8	70150

Советы по монтажу автономной канализации на дачном участке

Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.

Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.

Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.

Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров

Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом. К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п. Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке

Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов

По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

ванна, раковина и душевой слив, если труба общая – 50;
если всё по отдельности – 40;
биде — 30 или 40;
унитаз – 100
кухонная мойка – 30 или 40.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в двухэтажном доме. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Для чего стояку вентиляция

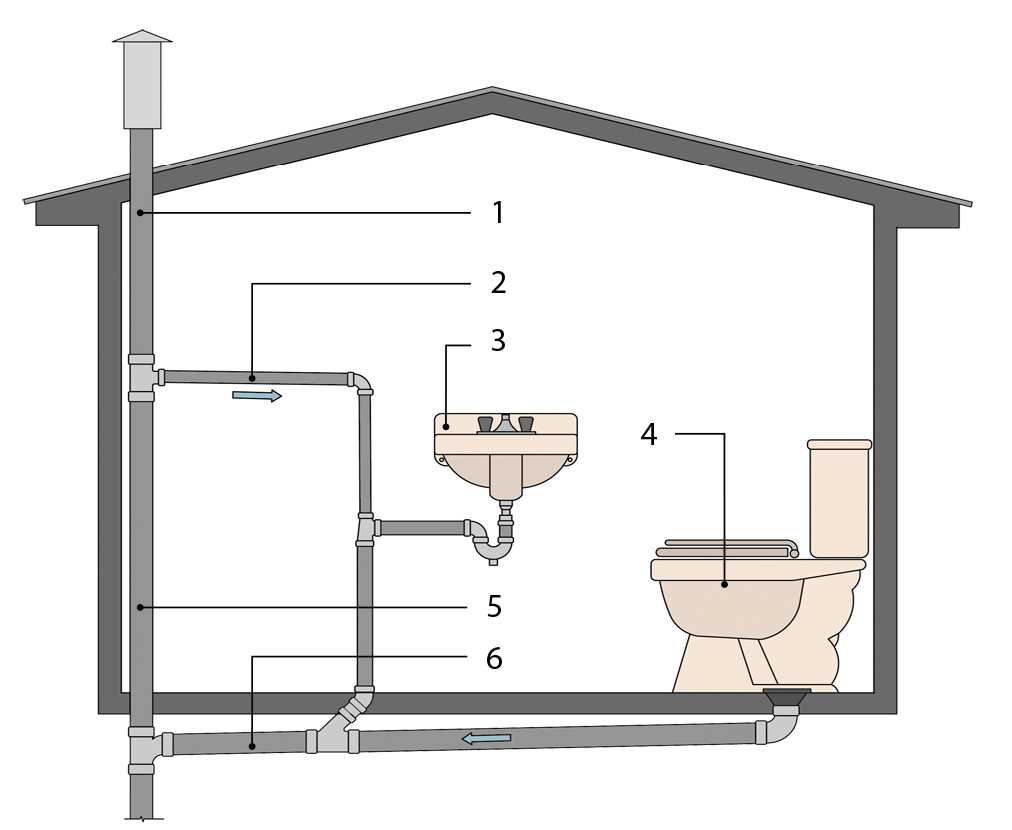

В системе внутридомовой канализации стояк является центровым звеном, объединяющим все ветви разводки. Именно через него все отходы попадают в уличную сеть, и соответственно, в нём могут скапливаться газы. Для их отвода и нужна вентиляция, которая осуществляется благодаря фановой трубе, венчающей стояк, выведенной, как правило, на крышу или за пределы внешней стены (подробно о вентиляция канализации в доме рассказано в статье).

При монтаже стояка необходимо учитывать некоторые нюансы:

Мы уже упоминали, что расстояние от унитаза до стояка должно быть минимальным, поэтому стояк всегда располагается в туалете.
В вертикальной трубе, и желательно, на каждом этаже, необходимо устраивать ревизионные люки для чистки.

Чтобы шумоизолировать стояки, их обшивают гипсокартоном и даже закрывают минватой, но доступ к ревизионному лючку всё равно должен быть.
Наверху стояка устанавливается клапан, через который в систему заходит воздух и препятствует обратному выходу воды.

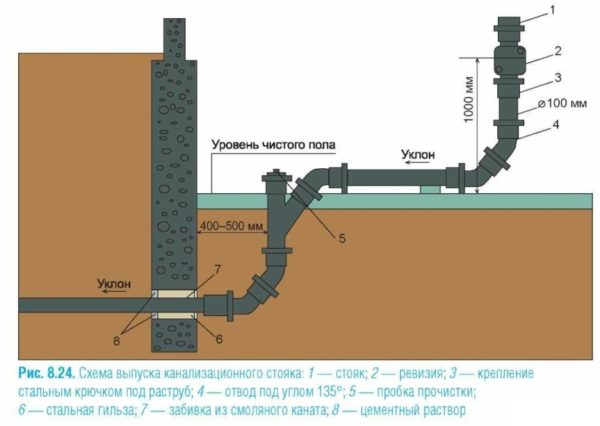

Внизу он соединяется с горизонтальной трубой, которая должна иметь или такой же диаметр, или чуть больше.

Как сделать канализацию в частном доме своими руками

Подготовка проекта

Схема канализации в доме обычно привязывается к плану помещения. В нее должны входить главные составляющие конструкции:

стояк (если в здании имеется более 1 этажа);
разметка труб (разводка в самом здании, уголки, повороты);
пункты, где будет стекать вода.

Внутреннюю разводку закладывают в период построения здания. К ее установке приступают в тот момент, когда уже установили кровлю и перекрытия, а отделочные работы в зданиях не выполнены до конца.

Принцип создания схемы:

Все чертежи делают в масштабе, а на самом плане наносят участок, на котором будут устанавливаться: стояк, линия прокладки труб, число мест слива (подключается сантехника и бытовые устройства).
Определяют габариты стояка, подсчитывают полную длину трубопровода (учитывая выпуск), зону, где будет выходить из дома главный стояк.
Там, где могут образовываться засоры, предусмотрены прочистки и проверки.
Для каждого этажа необходимо построить раздельный чертеж.
Подсчитываются габариты и зона установки фановой трубы (а в крупных канализационных конструкциях она препятствует появлению разрежения в сточной трубе).
Схему с наружными коммуникациями строят по тому же принципу.

Установка септика

Главное устройство в наружной составляющей канализации – септик либо иной механизм, необходимый для фильтрации стоков. Монтаж бетонной либо кирпичной системы не связан с какими-либо особенностями.

А пользующиеся популярностью пластиковые устройства с высокой степенью готовности требуют дополнительного внимания. В тех местах, где наблюдается высокий уровень грунтовых вод временного характера, резервуары могут всплыть.
Притом нарушаются наклоны, и конструкция прекращает работать. В таких случаях применяется якорная бетонированная плита. Ее монтируют на дне ямки, а резервуар септика прикрепляется к ней при помощи стальных вязок.

Для этого нужно выкопать ямку надлежащих габаритов, а потом – установить в ней емкость, сделанную из бетонированных колец, либо воспользоваться кирпичной кладкой.

В приспособлении фильтрационного вида часть содержимого отправляется в водопроницаемую землю. Это дает возможность уменьшить время между откачиванием содержимого резервуара.

Выгребной котлован располагается на том участке, где будет комфортно подъезжать ассенизаторской машине, не больше чем шесть метров от пределов участка. Опасны помойные котлованы тем, что в них плохо очищаются стоки.
Если же в герметичных приспособлениях данный вопрос не рассматривают, то в фильтрационных – уровень очистки составляет примерно 75%, чего не хватает в почве, со временем скапливается грязь.

Прокладка центральной трубы

Прокладывают центральную трубу от септика до места, на каком из фундамента идет патрубок канализационный. Трубопровод должен проходить словно под наклоном, чтобы проработанная жидкость вытекала вниз.

Главное – чем больших габаритов используемые магистрали, тем наименьший наклонный уголок будет нужен, чтобы качественно работала труба. Однако среднее значение – приблизительно два градуса.

Прокладывать канализацию необходимо ниже того уровня, где подмерзает земля. Обычно разговор идет о значении, равном одному метру, однако порой хватает показателя, равного семидесяти сантиметрам. Впрочем, если в районе холодная погода – уровень нужно увеличить до 1,5 метра.
Перед тем как прокладывать трубы, на дне канавы необходимо сформировать плотную «подушку» из песка, тщательно ее утрамбовав. Это поможет прочно зафиксировать трубу, не позволив ей разрушиться во время смещения земли временного характера.

Отныне к стояку присоединяют подводные трубы. Первым делом подключают унитазные трубы, они должны располагаться ниже, чем остальные. Потом присоединяют ответвления боковые. Порой к подводке можно подсоединить много сантехнических устройств.

Толщина трубы рассчитывается, учитывая общую производительность. Завершающий шаг – присоединение рассматриваемых устройств при помощи сифонов. В таком случае все будет зависеть от категории канализационной утилизации, характеристик почвы и поведения грунтовых вод. Потому в каждом случае все индивидуально.

Виды канализации

Проведение канализации в доме предполагает обустройство наружной и внутренней канализации.

Внутренней является разводка труб, монтаж фановой трубы и стояка.

К наружной относится совокупность труб, идущих от дома до септика или станции глубокой очистки.

Схема внутренней канализации

Выбирать схему канализационной системы нужно исходя из планировки каждого дома. Идеально, когда всё сантехническое оборудование привязано к одному коллектору, по которому будет проходить сток вод.

В большом доме, с несколькими санузлами, правильнее предпочесть такой схему, в которой будет минимум две выгребные ямы или септика. А в двухэтажном доме необходимо установить стояки.

Как составить схему канализации для частного дома:

составьте план дома;
определите места расположения стояков;
отметьте места расположения сантехнических приборов и определитесь со способами их подключения;
изобразите трубы, идущие от фасонных частей и стояка до сантехники, и все элементы соединения;
проделайте это для каждого этажа;
определитесь с габаритами фановой трубы и стояка;
суммируйте длину всех внутренних труб;
на завершающем этапе составьте схему внешней канализации.

Как выбрать трубы для канализации

Трубы для внешней и внутренней канализации используются разные.

Для прокладки труб внутри применяют поливинилхлоридные и полипропиленовые трубы серого цвета. Для лежаков и стояков используют трубы диаметром 110 мм, а для отвода стоков — 40 и 50 мм. Повороты делают двумя пластиковыми коленами, изогнутыми под прямым углом.

Часто, трубы для внешней канализации имеют оранжевый цвет, диаметр 110 мм и необходимую жесткость. Можно применять и двухслойные гофрированные трубы.

Свойства труб

Чугун:

долговечные и прочные, предназначенные для больших нагрузок.
дорогие, тяжелые и хрупкие, коррозия внутренней части может способствовать засорам.

Полипропилен:

легкие и гибкие, хорошо выдерживают большую температуру воды.
недостатков нет.

Поливинилхлорид:

недорогие и легкие, применяются для наружной канализации.
Хрупкие, большую температуру воды переносят плохо.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Заключение

Самостоятельная разводка канализационных пластиковых труб по коттеджу не должна вызвать проблем. Главное при монтаже четко соблюдать требования строительных норм по их уклону и креплению к стенам. С проектированием также сложности вряд ли возникнут. Это за разработку схемы электропроводки в квартире электрику – новичку без должных знаний лучше не браться. Там немало нюансов в плане безопасности и выборе устройств защиты. А сантехники в загородном доме не так уж много, надо лишь к каждому прибору в санузле и кухне подвести сливную трубу.

Канализация в частном доме: проект, устройство, схемы, как провести своими руками
