Правила изготовления
Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:
- Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
- Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;
- Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
- Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
- В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
- Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
- Ограждение для винтовой лестницы выбирается высотой 1000 мм.
Примеры выбора размеров конструкции
Расчет
Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.
Для примера взяты такие параметры:
- Высота винтовой лестницы 3 метра;
- Стандартная длина ступенек 900 мм;
- Диаметр центральной опорной стойки — 50 мм.
Предлагаем вашему вниманию пример расчёта винтовой лестницы:
- Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
- Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
- Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
- Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
- Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.
После проведения расчетов, параметры винтовой лестницы получились такими:
- Высота конструкции – 3 метра;
- Количество ступенек – 23 штуки;
- Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.
Габариты винтовой лестницы:
- высота – 3 метра;
- наружный диаметр – 1,85 метра.
Таблица для ориентировочного выбора параметров винтовой лестницы

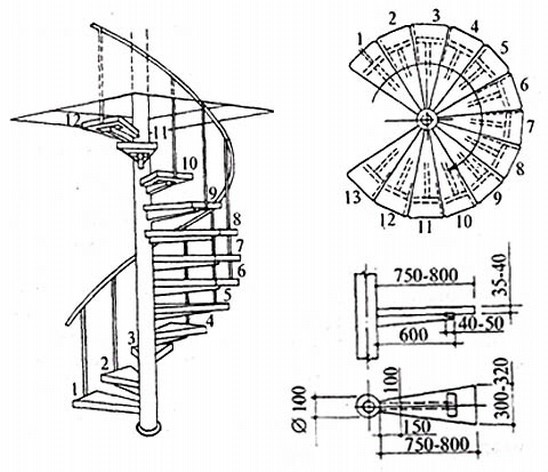

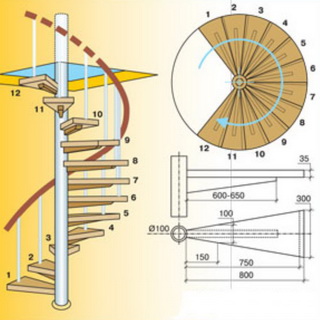

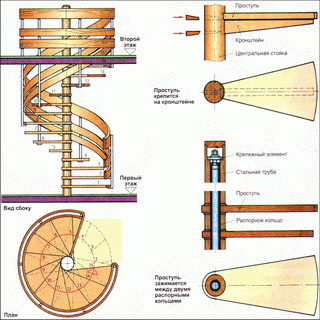

Схема устройства конструкции
Изготовление лестницы
Интерьеры винтовой лестницы
При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

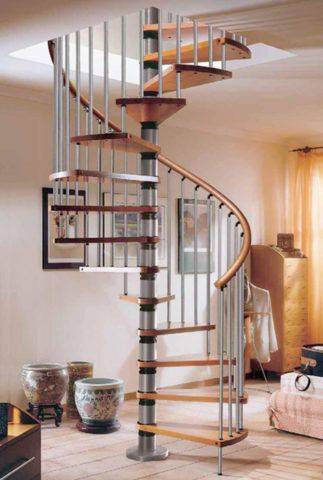

Винтовая лестница на центральной металлической стойке
Квадратный проем для винтовой модели
Инструкция сборки лестницы, представленной на фото:

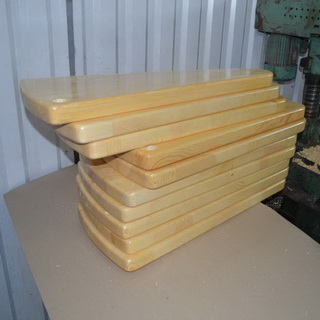

- Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
- Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
- Опора бетонируется;
- Нанизываются поочередно ступеньки и втулки;
- Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
- Последняя ступенька крепится к перекрытию;
- На опору устанавливается декоративная крышка;
- Выполняется отделка конструкции.
Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.
Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.
Производство металлического каркаса
Предлагается вариант прямой маршевой лестницы, цена которой относится к бюджетной.
Из чего можно собрать каркас?
Самые популярные изделия для производства каркасов своими руками — швеллер, уголки и профильные трубы.
Металлический каркас из уголка для лестницы
Лестница может быть сварной или собранной из элементов, для чего используются болты. В последнем случае конструкция более мобильна, ее при необходимости можно разобрать и перенести на другое место.
Сварной каркас для лестницы — монолитное сооружение, отличающееся большей надежностью. Однако для производства такой системы необходимо обладать навыками работы со сварочным аппаратом.
В нашем случае используется профильная труба 80 х 40 мм. Толщина металла — 3 мм. Каркас — зигзагообразный. Отрезки трубы обрезаются под углом 45 градусов, после чего свариваются в ступенчатый косоур.
Можно проводить сварку и под прямым углом, наложив горизонтальную деталь на вертикальную. Но в таком случае останутся открытыми полые трубы, что не слишком эстетично.
Труба для изготовления каркаса
Расчет параметров лестницы
Расчет металлического каркаса лестницы — важнейший этап, определяющий удобство, надежность и эстетичность конструкции.
Для определения длины каркаса необходимо измерить:
- высоту марша, для чего замеряется расстояние между полом первого и второго уровней;
- длину пролета.
Высота нашей лестницы — 3 м, длина — 4 м.
Для комфортного перемещения по лестницам глубина проступи должна находиться в диапазоне 25…30 см, а высота ступени варьируется от 15 до 20 см. В нашем случае эти значения будут 25 и 20 соответственно. Таким образом, лестница будет состоять из 16 ступенек.
Изготовление косоуров
Видео в этой статье поможет разобраться с технологией производства.
Перед началом работы необходимо подготовить инструменты и приспособления:
| Наименование инструмента | Фото |
| Болгарка | Болгарка для нарезания трубы |
| Сварочный аппарат | Аппарат для сварки отрезков трубы |
| Дрель | Дрель для сверления крепежных отверстий |
| Уровень | Уровень для установки конструкции |
Кроме этого, не обойтись без: угольника, маркера, рулетки, насадки для шлифовки, кисти и защитных составов.
Краткая инструкция по проведению работ:
- Для производства основной части каркаса требуется нарезать куски профильной трубы (под углом 45 градусов). Сделать верную разметку поможет стусло. Для каждой ступени необходимы две детали — горизонтальная (под проступь) и вертикальная. Первая имеет длину 25 см, вторая — 20 см. Выбор размеров определяется параметрами ступеней.
- Проводится сварка каркаса для лестницы. Начинается она с двух отрезков трубы, которые образуют г-образный сегмент, определяющий одну ступень.
Элемент косоура
Прямой угол необходимо проверять угольником.
- Таким же образом подготавливаются все элементы, которые при помощи сварки соединяются в один зигзагообразный косоур.
- Места сварки необходимо зачистить при помощи болгарки с насадкой.
Зигзагообразный косоур
К готовым косоурам привариваются небольшие уголки, на которые будут укладываться ступени и крепиться саморезами (снизу). Сварочные швы также зачищаются. При желании можно между косоурами приварить уголки, которые образуют своеобразную рамку для ступени, а также придают дополнительную прочность сооружению.
Направляющая с уголками
Необходимо периодически контролировать ровность косоура.
- Для монтажа к полу первого этажа и перекрытию второго необходимо к торцам направляющих приварить стальные пластины, в которых требуется сделать крепежные отверстия.
- Косоуры готовы. Их можно закреплять на основаниях. Перед этим следует не забыть обработать их грунтовкой по металлу и покрыть декоративным составом, защищающим от внешних воздействий.
После изготовления и установки каркаса, можно начинать заниматься монтажом ограждений и облицовкой конструкции. Таким образом, вопрос, как сделать каркас для лестницы, решен довольно экономичным способом.
Лестница на двух ломаных косоурах
Преимущества и недостатки
К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:
компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;
Чертеж винтовой лестницы может разработать каждый
- доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
- минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
- отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
- функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.
Одним из недостатков винтовых лестниц являются не слишком удобные ступени
К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.
П-образная лестница с забежными ступенями и поворотом на 180°
- Конструкция каркасной лестницы выполняется из металлического п-образного швеллера сечением 100 мм и профиля 80х80х4 мм.
- Ступени выполнены из металлического уголка 35х35х3 мм и 40х40х4 мм.
- В данной конструкции используются шесть забежных ступеней с поворотом на 18°. Забежные ступени выполняются из металлического п-образного швеллера сечением 100 мм и металлического уголка 40х40х4 мм.
- Данный тип каркаса может быть полностью или частично обшит “финишным” материалом.
от 65 000 рублей В стоимость входит: выезд замерщика – консультанта, проектирование, материал, производство, отверстия под ступени, покраска, доставка и установка.
Свариваем лестницу на тетивах
Для сваривания металлической лестницы на тетивах используются та же технология и материалы, из которых изготавливается конструкция на косоурах. Отличие состоит в том, что ступени крепятся непосредственно к несущим балкам, а не поверху. Установку осуществляют двумя способами:
- если тетивы изготовлены их листового металла или швеллера, ступени крепятся болтами через отверстия в боковых стенках балок;
- когда каркас монтируется вплотную к стене или тетивы сделаны из прямоугольных труб, к балкам, для крепления ступеней, привариваются полочки из уголка.
Преимущества
Подобные конструкции обладают достоинствами, среди которых выделяют:
- неприхотливый уход;
- визуальную воздушность строения;
- устойчивость к внешнему воздействию;
- компактность пространства;
- множество вариантов оформления;
- отсутствие вибраций и звуковых шумов;
- качество стыковых соединений;
- прочность.
Установку швеллера можно провести по-разному. Особой популярностью пользуются конструкции, полки которых обращены наружу. Если они расположены в обратную сторону, каркас отличается повышенной прочностью.
Прочный каркас — залог безопасности
Металлические детали обязательно защищают от коррозии. Подобная конструкция способна выдержать негативное влияние температурных перепадов и атмосферных явлений. Оригинальность готовых лестниц обусловлена структурой исходных материалов. Они хорошо поддаются обработке, поэтому можно без особых затруднений воплотить уникальную задумку в жизнь. Изделиям из металла придают нужную форму посредством ковки.
Ступени лестницы нужно делать из дерева и рифленой стали. Такой выбор обусловлен тем, что конструкции из швеллера могут покрыться льдом. Если конструкцию решили установить внутри помещения, риск возникновения подобного явления минимален.
Рифленные ступени из металла
Максимальной надежностью и простотой монтажа характеризуются каркасы, сделанные из металла. Для их изготовления потребуются следующие элементы:
- профиль (профильная труба);
- уголок;
- швеллер;
- деревянные панели и гипсокартон (для отделки).
Благодаря швеллерам конструкция с легкостью переносит нагрузку. Каркас можно сделать закрытым. Все его детали прячут от глаз с помощью ступеней, перил и облицовочных материалов. Декоративный вид сооружения сделает интерьер помещения неповторимым. Красота изделия является дополнительным преимуществом. Его главным достоинством становится надежность.
Отсутствие проблем с отделкой и покраской также считается плюсом. Тип конструкции может быть любым: винтовым или маршевым. Для установки лестниц используют универсальные швеллеры (от 8 до 12 номера). При выборе более высоких деталей себестоимость сооружения существенно увеличится. Чтобы определить подходящий размер швеллера, делают расчеты особо важных параметров. Среди них выделяют длину и нагрузку на каркас.
Варианты лестниц
По конструкции, металлические лестницы не отличаются от бетонных и деревянных аналогов. Различия имеются только в способах изготовления. Перед началом работы необходимо изучить все варианты и зафиксировать свой выбор в проекте или схеме.
По способу изготовления
От способа изготовления конструкции не зависит, по большей части, ее несущая способность, прочность и удобство эксплуатации. Единственное, на что влияет на выбор — это стоимость и сложность работы. Существует три варианта:
- Сборка из отдельных модулей. Каждый модуль включает в себя две подставки, соединенные между собой тонкими стальными пластинами — на одной закрепляется ступенька, на другой — соседний модуль. Группа из нескольких модулей крепится на опоре для лестницы на металлическом основании. Изготавливаются такие конструкции заводским способом в соответствии с проектом — остается только собрать их своими руками.
- Сварка. Основные элементы — несущие балки, ступени, опоры, балясины и перила — имеют в таком случае простую геометрическую форму, скрепляются они при помощи сварных соединений. Вариант несколько более сложный, так как потребует освоения работы со сварочным аппаратом.
- Ковка. Более красивый и изящный вариант, требующий помощи кузнеца — самостоятельно выковать элементы лестницы из металла не получится.
Кроме варианта исполнения конструкции необходимо выбрать ее тип. Выбирается он в зависимости от многих факторов — необходимой несущей способности, доступной площади, эстетики и т. д.
По типу несущих элементов
Чтобы правильно исполнять свою функцию, лестница должна быть способной выдерживать оказываемое на нее воздействие. Для этого необходимо правильно распределить нагрузку, которая приходится на основные точки: ступени, опоры, каркас и перекрытия. В первую очередь необходимо выбрать тип каркаса, исходя из формы организации несущих балок:
- Косоуры. Размещаются под ступенями. Косоуров может быть один или несколько в зависимости от планируемой нагрузки на лестничный пролет.
- Тетивы. Балки, располагающиеся по бокам от ступеней. В этом случае к каркасу несколько проще прикрепить ступени, так как не нужны дополнительные опоры для них.
- Больцы. Каркаса в этом случае нет — несущей опорой является стена. Ступени крепятся к ней при помощи специального крепежа. Друг с другом ступеньки соединяются цилиндрическими стальными подпорками.
В зависимости от длины лестницы и доступной площади конструкция может иметь один или несколько пролетов. Если она прямая, то опорой служит перекрытие или отдельная кирпичная или бетонная перегородка. Поворотный вариант, пролеты которого либо разделяются площадкой, либо объединяются забежными ступенями, дополнительно комплектуется опорой в точке поворота.
Винтовая лестница, которая занимает наименьшую площадь (около 1 м2), может иметь в основе спиральные косоуры — их придется изготавливать заводским способом. Сделать винтовую конструкцию из металла своими руками можно, используя несущую центральную опору, к которой будут привариваться ступени.
Сварка простой приставной лестницы
Для сварки лестницы из профильной трубы достаточно инвертора, болгарки, рулетки. Чтобы ее мог переносить один человек длина не должна превышать 5 м. Оптимальное сечение профиля 40×15 мм. Длину перекладин выбирают в пределах 45 — 80 см, высота между ними 15 — 35 мм. Первая ступенька должна располагаться на высоте не больше 40 см. Если приставную лестницу предполагается использовать для работы в саду, снизу приваривается перекладина. Для предотвращения скольжения по твердой поверхности к ней саморезами прикручивается резиновая накладка.
Если профиля нет, можно для сварки лестницы своими руками выбрать круглые трубы. Весить она будет больше, а для надежного крепления перекладин к тетивам придется на их концах делать полукруглые вырезы. Для стоек выбираются трубы диаметром 50 — 60 мм, для ступенек — 25 — 30 см. Для защиты от попадания внутрь грязи и влаги на торцы привариваются заглушки.
Как сделать чертеж металлической лестницы
Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.
Необходимые материалы для замера
Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:
- Рулетку с максимальной длиной;
- Измеритель уровня поверхностей;
- Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.
Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.
Необходимые материалы для чертежа
Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:
- Остро заточенный карандаш или черный маркер с тонким стержнем;
- Лист бумаги или ватман;
- Линейка;
- Циркуль.
Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.
Какие параметры нужно измерить
Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:
- Высота от пола до начала уровня второго этажа под выбранным углом наклона.
- Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.
После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.
Какие нюансы обязательно учесть в процессе
При осуществлении замеров обязательно уделить особое внимание следующим факторам:
- Мерить высоту обязательно под требуемым наклоном;
- Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;
При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.
Виды металлических лестниц
Металлическая лестница по типу конструкции может быть:
- маршевой;
- винтовой.
Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.
Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.
Металлические винтовые лестницы
Изготовление металлических лестниц предполагает использование разных техник по обработке металла:
- ковка;
- литье;
- сварка.
Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.
Выбираем металл
Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.
Поэтому для изготовления винтовой лестницы мы будем использовать сталь – более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.
Выбираем конструкцию
В зависимости от устройства несущего элемента, изделие может монтироваться:
- на косоурах. Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
- на тетивах. Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
- на больцах. Возможны два варианта, первый, когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.
Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм
Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.
После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени
Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Винтовая металлическая лестница
Особенности винтовых металлических лестниц
Конструкция винтовой металлической лестницы выстраивается вокруг столба, находящегося по центру. Он используется в качестве опоры для ступеней. Но вид крепления бывает различным. Выделяют следующие варианты крепежа:
- На больцы и гильзы. Первые монтируют между ступенями и внешним радиусом, а затем соединяют их вместе. С другого края необходимо установить стойки для перил. Что касается использования гильз, они представлены цилиндрическими отрезками трубы большего диаметра, если его сравнить с диаметром опоры. Они позволяют зафиксировать ступени непосредственно на опорном столбе на подходящем уровне.
Предъявляемые требования
Все предъявляемые к винтовым лестницам требования сводятся к следующему:
- Размеры проступи и подступенка могут меняться, но не выходить за пределы 60-65 см;
Преимущества металлических винтовых лестниц
При выборе между обычной маршевой и винтовой лестницей, многие отдают предпочтение последней. Это связано с ее преимуществами. Она позволяет сэкономить пространство в помещении, что до сих пор остается актуальным для многих. Вся конструкция выстраивается около центральной стойки. Винтовую лестницу сделать гораздо проще самостоятельно, чем маршевую. К тому же, эта конструкция смотрится оригинально и эффектно.
Основные виды
Изготовление металлических лестниц возможно с использованием разных способов обработки и материалов. По этой причине выделяют четыре основных вида:
- Кованые. Их делают из стали с элементами художественной ковки.
Литые и кованые варианты лестниц привлекают необычным дизайнерским исполнением и респектабельностью внешнего вида. Поэтому они довольно дорогие. Сварные конструкции привлекают тем, что их легко можно выполнить самостоятельно.
Обратите внимание! Зачастую изготовление металлических лестниц связано с использованием металла для создания несущего каркаса. А для облицовки применяют такие материалы, как древесина или камень
Но можно использовать и другие отделочные материалы.
Советы по выбору
В небольшом и узком пространстве можно установить только винтовые конструкции
Но несмотря на данное обстоятельство, важно уделить внимание удобству и требованиям безопасности. Марш лестницы должен иметь достаточную ширину как для передвижения, так и для переноса крупногабаритных вещей. Если лестница имеет диаметр менее 100 см, она не будет отвечать этим параметрам
Это связано с тем, что марш получится меньше полуметра
Если лестница имеет диаметр менее 100 см, она не будет отвечать этим параметрам. Это связано с тем, что марш получится меньше полуметра.
Важно грамотно подобрать угол наклона. Металлическая лестница на второй этаж не может иметь угол наклона более 45 градусов
В противном случае получится неудобная и небезопасная для использования конструкция. Перила придется установить, если ступени крепятся широкой стороной к стене. В противном случае не только пожилые люди, но и маленькие дети будут испытывать дискомфорт при пользовании лестницей.
Опорой не должны выступать перегородки из гипсокартона. Опора должна быть прочной. Ступени дополнительно отделывают декоративными материалами, которые не должны быть скользкими. Но можно установить и накладки с рифленой поверхностью.
Как изготовить винтовую лестницу самостоятельно
Металл более сложен в работе, чем древесина. Вам потребуется не только специализированное оборудование, но и определенный опыт. Изготовление винтовой металлической лестницы возможно, если у вас есть опыт работы со сваркой.
В первую очередь важно сделать необходимые расчеты и выполнить по ним чертежи. Важно предусмотреть точное расстояние, которое должно быть между ступенями
Необходимо определить их количество и вариант крепежа. Выберите подходящую форму проступей. Проще использовать крепление на больцах. Делается винтовая металлическая лестница своими руками следующим образом:
- Трубы с большим диаметром нарезают на равные по длине отрезки. Они должны соответствовать высоте ступени или высоте подъеме.
По завершении работ полученный каркас грунтуют и красят. Ступени облицовывают отделочными материалами, таким как древесина. Таким образом, винтовую лестницу можно выполнить своими руками. Но для этого необходимо провести все необходимые расчеты.
Что нужно помнить?
Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.
При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.
Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,
если в доме будут проживать маленькие дети и пожилые люди.
А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,
которые должны быть разделены с помощью поворотных площадок или ступеней.
То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.
К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,
при её изготовлении следует придерживаться таких рекомендаций:
конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
Помните, что узкие ступени неудобные и небезопасные в использовании!
при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м
Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла
Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.
