Многоуровневые гипсокартонные потолки: инструкция по изготовлению для непрофессионалов

Другие секреты мастерства при работе с гипсокартоном видео:

Обшив каркас листами, смонтированному потолку дают «отстояться» в течение одного-двух дней. После этого переходят к отделке поверхности. Сначала покрывают ее грунтовкой. Затем тщательно заделывают все стыки шпаклевкой, а швы укрепляют армирующей лентой. Помимо стыков зашпаклевывают «утопленные» шляпки шурупов. Зашпаклеванный потолок оставляют на сутки. После полного подсыхания отделочного материала мелкозернистой наждачкой «зашкуривают» стыки. Зачищенную поверхность покрывают финишной шпаклевкой. После подсыхания стыки повторно «зашкуривают», тщательно осматривают при свете лампы, а в случае выявления неровностей и царапин снова покрывают финишкой. Финальную шлифовку выполняют, когда материал полностью высохнет, т.е. через 7-8 часов. Идеи вариантов отделки можно взять из фото в сети.

Освоив технологию монтажа одноуровневого подвесного потолка, можно будет переходить к более сложным конструкциям, применяя вместо стандартных решений интересные комбинированные варианты.

Поэтапное выполнение монтажа потолка из гипсокартона

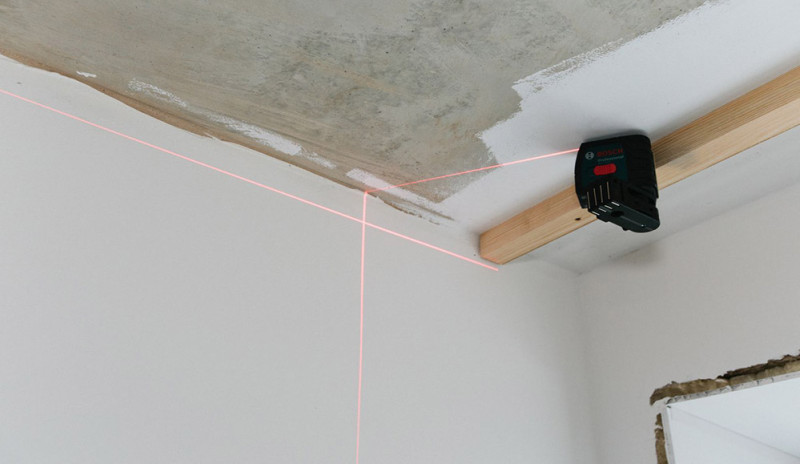

На этапе разметки подробно останавливаться не будем, главное в этом деле – точно расположить линии, вдоль которых будут крепиться стенные профиля основного уровня. Все остальное «пляшет» уже от этой разметки. Для подобной работы оптимальный инструмент – лазерный уровень.

Это примерная схема разметки, основанная на том, что базовые направляющие профили должны располагаться поперек светового потока из окон. Это не обязательное условие, но чаще всего оно соблюдается.

Шаг расположения профиля условен, размер ячейки 0,6х0,6 м принимается из расчета прочности ГКЛ, его способности к провисанию при большем пролете между креплениями.

Если комната имеет не совсем правильную форму – отклонения от параллельности стен, «заваленные» углы – это необходимо учесть при разметке и компенсировать.

На этой схеме показано отклонение длинных стен от горизонтали. Соответственно, при разметке выделяется базовая линия – Н1-Н2 – по которой и будут выравниваться остальные линии разметки. Для двухярусного потолка лучше сразу же наметить границу между ярусами, особенно внимательно относясь к правильности вычерчивания дуг и кривых.

Монтаж профиля

После того, как основная разметка выполнена, приступаем к креплению профиля. Делать это следует на дюбель-шуруп (слева) или анкер клиновой (справа).

Выбор конкретного типа крепежа зависит от материала потолка и стен. Для привычного в типовых домах железобетона, кирпича, шлакоблоков применимы дюбели с шурупами. Для тяжелого бетона также удобны клиновые анкеры.

Вначале крепится стеновой профиль – UD – по линиям разметки.

Далее по намеченным точкам (пересечения линий разметки на потолке) фиксируются прямые подвесы, после чего устанавливается направляющий профиль согласно запланированной сетке.

Если необходимо провести коммуникации или заложить в ячейки каркаса утеплитель, это делается именно на данной стадии.

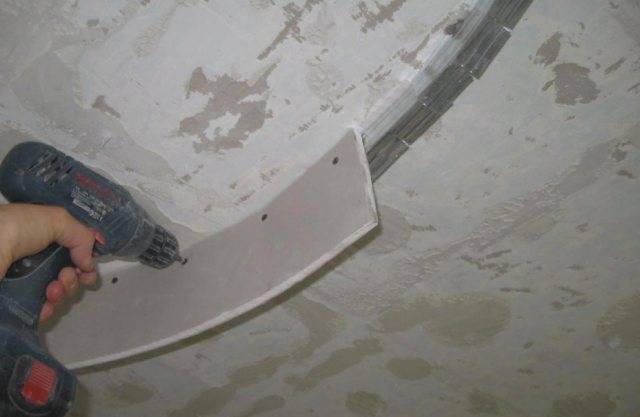

Для криволинейных профилей выполняют фиксацию на потолке по намеченной линии. Если специального профиля нет, можно сделать его из обычного прямого с помощью надсекания по одной стороне.

Использование специального профиля

Самостоятельная надсечка для получения нужной линии кривизны

В тех случаях, когда необходимо опустить определенный фрагмент потолка на требуемый уровень, к базовому профилю крепят отрезки CD профиля нужной длины.

После того, как базовая конструкция собраны и подведено электропитание к точкам освещения, выполняют монтаж листов гипсокартона.

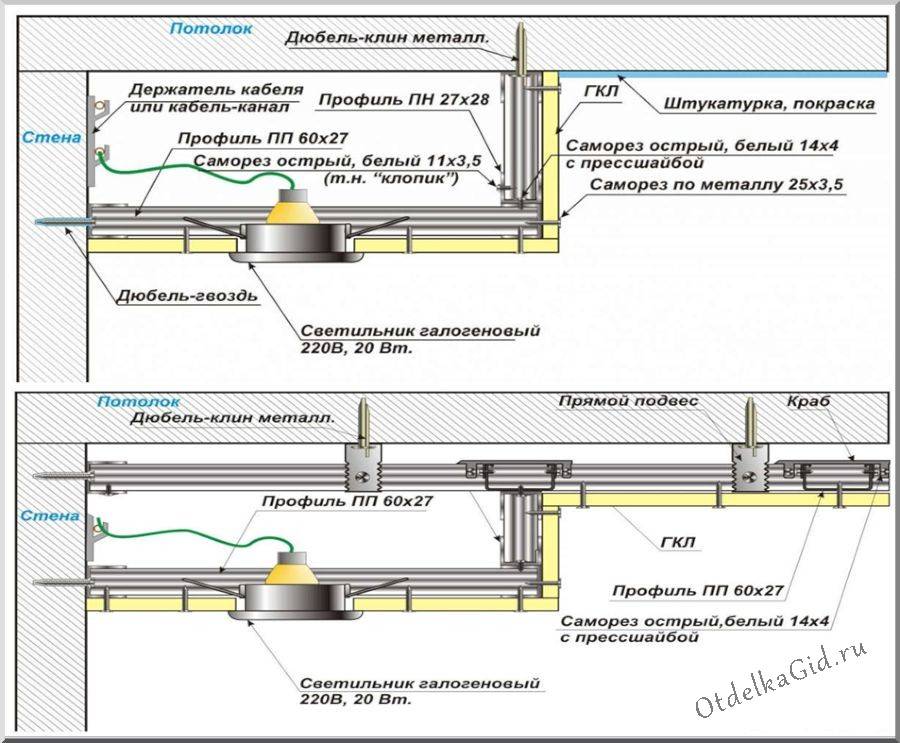

Монтаж двухуровневого потолка из гипсокартона со встроенной подсветкой

Есть открытая и закрытая подсветки. Открытая – “на виду”. Точечные светоприборы монтируются непосредственно в готовое изделие.

Закрытая – специально созданная ниша, в которой прячется прибор так, что на виду остается только излучаемый луч. Красивый интерьер дома состоит не только из красивых вещей, но и из световой гаммы, которая подчеркивает тонкости интерьера, делает помещение уютным и располагающим для отдыха. Двухуровневые потолки с подсветкой из гипсокартона создают правильную композицию лучей, иногда деля комнату на зоны отдыха и работы. Дизайн и оформление двухуровневого потолка с неоновой подсветкойПосле выбора изделия по дизайнерским фото, можно приступать к рисункам и схемам. Чертеж с размерами и названиями элементов для установки двухуровневого потолка из гипсокартона При составлении рисунка, учитываются габариты помещения. Если помещение небольших размеров, тогда не надо делать нагроможденные криволинейные фигуры на потолке. Для начала наносится рисунок, где располагаются источники света.

После этого идет замер всего базового перекрытия, высота стен, отступы по стенам (высота ярусов).

1. Для установки волокна наносится разметка вместе с общим чертежом.
2. Все нужные провода выводятся наружу. Схема освещения двухуровневого потолка оптоволокном
3. После обшивки, в плоскости надо сделать отверстия 2 мм, хаотично разбросанные по всей поверхности.
4. В каждое отверстие вклеивается волокно.
5. Из концов нитей собирается узел.

Для большего понимания, как работать при создании металлической обрешетки будет рассмотрен первый вариант. В видео подробно показан поэтапный процесс монтажа двухуровневого потолка из гипсокартона с подсветкой.

• дрель;
• молоток;
• шпатель;
• шуруповерт;
• нож по металлу;
• гипсокартонный нож;
• уровень строительный;
• обивочный шнур;
• нить строительная;
• рулетка;
• карандаш;
• профили;
• подвесы;
• спицы;
• гипсокартон;
• соединительные крепежи и узлы;
• детали электромонтажных работ (светильники, светодиодные лампы, неоновые трубки или шнуры, и т. д.).

Шнур натереть темным порошком и отбить по диагонали. Провести разметку центра комнаты, компенсировав все неровности потолка и стен. Расчертить линии, продольные скрытым граням второго яруса. Расчертить сетку для подвесов 1 яруса во внутреннем периметре коробов, то есть расставить метки— каждую на 50 см от друг друга по продольным границам обратных двух линий.

На остальных линиях расставить точки на 60 см от друг друга. Должен выйти прямой угол по пересеканию всех линий.

1. какой в нем уровень влажности;
2. насколько велик уровень пожарной опасности;
3. периодичность возникновения температурных перепадов;
4. нижний и верхний температурный порог.

• ножницы по металлу;
• шуруповерт с буром;
• нож;
• ножовка;
• угольник;
• рулетка;
• лазерный уровень;
• шпатели;
• защитные перчатки;
• защитные очки;
• карандаш;
• пассатижи;
• малярная нить;
• монтажная лента-серпянка;
• стремянка.

Технология монтажа двухуровневого потолка из гипсокартона

Если вы решили заказать гипсокартонный потолок, цена под ключ может доходить до 10$ за квадрат, поэтому имеет смысл разобраться в особенностях монтажа и провести все работы самостоятельно.

Инструменты и материалы для работы

Для работы вам понадобятся следующие материалы:

• направляющий и потолочный профиль;
• арочный профиль (если есть криволинейные элементы);
• П-образные подвесы;
• дюбели с шурупами;
• угловые и многоуровневые соединители;
• потолочный гипсокартон с толщиной листа 9,5 мм;
• соединительные элементы типа «краб»;
• саморезы по металлу;
• осветительные приборы;
• провода и выключатели;
• шпаклевка;
• серпянка;
• грунтовка;
• выбранный отделочный материал.

Также работа невозможна без следующих инструментов:

• шуруповерт, дрель или перфоратор;
• лазерный или водяной уровень;
• молоток;
• ножницы по металлу;
• строительный нож;
• стремянка;
• рулетка, карандаш, линейка;
• шпатели;
• кисти и валики.

Установка каркаса

Монтаж двухуровневого потолка из гипсокартона начинаем с установки несущего каркаса:

1. Предварительно выполняем разметку стен и потолка помещения согласно схеме.
2. Высверливаем отверстия по нанесенной разметке в месте установки направляющих профилей на стенах помещения и под подвесы на потолке. В отверстия вставляем дюбели.
3. К разметке на стене крепим направляющие профили. В углу два элемента скрепляем при помощи углового соединительного элемента.
4. К потолку крепим подвесы и загибаем их перфорированные концы на высоту установки яруса.
5. В пазы направляющих на стенах вставляем продольные потолочные профили, которые формируют каркас верхнего яруса. Закрепляем их на подвесах при помощи саморезов.
6. Устанавливаем поперечные профили и фиксируем их «крабами».
7. Теперь нам нужно сделать стойки для вертикальной поверхности на перепаде высот между уровнями. Для этого потолочный профиль нарезаем на отрезки нужной длины и крепим их к каркасу верхнего яруса с использованием многоуровневого соединителя.
8. Приступаем к монтажу нижнего уровня. Если его конфигурация криволинейная, то делаем надрезы на полке направляющего профиля и гнем его. Этот профиль крепим к вертикальным стойкам на соединителях.
9. Затем устанавливаем продольные рейки нижнего уровня, вставив их в направляющие на стене и изогнутый профиль, который мы недавно закрепили.
10. Монтируем поперечные перемычки нижнего яруса.
11. Устанавливаем базы осветительных приборов и прокладываем провода в гофрированном рукаве.

Обшивка каркаса

Если вы делаете двухуровневый потолок из гипсокартона своими руками, то при выполнении обшивки из ГКЛ придерживайтесь следующих рекомендаций:

1. Все стыки листов должны приходиться на середину потолочного профиля.
2. Если вы устанавливаете плиты самостоятельно, то после подъема на нужную высоту их фиксируют к каркасу струбцинами и прикручивают саморезами.
3. Крепежные элементы устанавливают с шагом 15 см, заглубив шляпку на 1 мм.
4. Сначала крепят целые листы ГКЛ, потом по краям монтируют элементы, которые подрезают до необходимого размера.
5. Если нужно согнуть лист гипсокартона с тыльной стороны, делают неглубокие надрезы или смачивают водой поверхность, которую предварительно продырявили игольчатым валиком.

Финальная отделка

Перед выполнением финишной отделки все стыки листов и места установки крепежных элементов шпаклюют. При необходимости в швах используют серпянку. Затем эти места шлифуют и грунтуют. Под некоторые отделочные материалы требуется выровнять и прошпаклевать всю поверхность. После высыхания шпаклевки покрытие снова шлифуют и покрывают грунтовкой.

Теперь осталось отделать гипсокартонный потолок двухуровневый.

Для ГКЛ подходят следующие виды отделки:

1. К отделочным материалам, не требующим тщательного выравнивания поверхности, стоит отнести:

• обои (обычные бумажные или виниловые, гладкие или тисненые);
• потолочную плитку из ПВХ;
• керамическую плитку;
• матовую краску;
• декоративную штукатурку.

2. Более тщательной подготовки основания и выравнивания всей поверхности требуют следующие материалы:

• глянцевая краска;
• побелка;
• самоклеящаяся пленка.

Оригинально смотрятся двухуровневые конструкции, в отделке которых использованы материалы, отличающиеся по типу, цвету и фактуре. Запомните, что светлые глянцевые покрытия зрительно приподнимают поверхность и расширяют пространство, а темная матовая отделка делает помещение визуально ниже.

Делаем второй уровень

После того, как закреплен первый уровень, следует приступать и ко второму, точнее наоборот. Он устанавливается так, как и первый, но направляющие профиля будут закреплены не на стенах, а на вертикальных сторонах нашего, уже собранного уровня.

После полной установки второго уровня можно сделать отделку изготовленной плоскости и придать ей завершенный вид.

Многоуровневый потолок из гипсокартона на кухне или в любом другом помещении однозначно  преобразит ваш дом. Цена материалов при этом не так высока, плюс вы можете сделать всю работу своими руками, что еще сильнее склоняет в пользу такого решения.

Самое главное, соблюдайте технологию установки, и конструкция будет служить вам долгие годы и не доставит проблем.

Монтаж многоуровневого потолка своими руками

Сегодня многоуровневые потолки уже давно не роскошь, но для многих они, почему-то, до сих пор остаются мечтой.Они дают возможность каждому сделать свой уголок уютным, оригинальным стильным, одним словом, любимым. Монтаж многоуровневых потолков своими руками – конечно не самая простая задача, но вполне посильная.

Монтаж каркаса

Для устройства многоуровневых потолков из гипсокартона потребуются инструменты, среди которых:

• карандаш или маркер для нанесения разметки;
• болгарка или ножницы для работ по металлу для резки профилей;
• электролобзик или малярный нож для нанесения узоров на гипсокартонный лист;
• дрель для создания отверстий под крепежные изделия;
• кромочный рубанок, чтобы производить зачистку фаски в 45 градусов для выполнения шпаклевания в будущем;
• игольчатый валик, позволяющий создавать на гипсокартоне гнутую поверхность.

На дальнейшем этапе приступают к установке промежуточных CD-профилей, которые соединяют между собой саморезами металл-металл. После этого можно считать выполненной работу по созданию первого уровня потолочной конструкции. Для обустройства второго яруса и фиксации последующих элементов требуется дополнительная установка несущих уровней.

Для него нужны будут дистанцеры, их еще называют подвесами. Их прикрепляют к основной части обрешетки, они являются носителями второго яруса. Подвесы монтируют саморезами, а уже потом на них подвешивают следующий уровень гипсокартонной конструкции.

Затем измеряют расстояние между стенками, потом CD-профили отрезают по длине примерно меньше на 0,5 сантиметров, чем размер промежутка. Теперь можно вставлять CD-профили в UD-профили, слегка приподняв их. Каждый профиль приходится подтягивать средней крепежной скобой, а потом подгибать ее под профиль.

Поперек вспомогательного каркаса протягивают нитку в соответствии с уровнем его плоскости. Согласно ей выставляют все вспомогательные профили. Дальше их нужно прикрепить к основному каркасу при помощи саморезов или крепежных скоб. Концы этих скоб необходимо отогнуть в стороны, либо вверх.

На следующем этапе можно начинать обшивку каркаса первого из ярусов, не забывая о перевязке швов и перемычках, а также о том, что нужно оставить запас для этого уровня. Лишние углы удаляют сразу – их обрезают, чтобы не перегружать конструкцию дополнительным весом. После того как первый уровень готов, можно переносить на потолок изображение с ранее составленного эскиза.

Выбор комплектующих

Список комплектующих. Перед началом работы, необходимо закупить все детали для каркаса.

1. Направляющие профили 27х28мм
2. Потолочные профили 60х27мм
3. Прямые подвесы
4. Уплотнительная лента 30х3мм
5. Дюбель-гвозди 6х40мм или 6х60мм
6. Саморезы по металлу, с острым концом, с цилиндрической головкой или пресс-шайбой, длиной не менее 9мм
7. Крабы
8. Боковые соединители
9. Удлинители (при необходимости)

Если хотите лучше изучить комплектующие для каркаса, рекомендуем статьи о видах профилей и крепеже для гипсокартона.

Чтобы понять, сколько деталей нужно закупить, предварительно посчитайте количество комплектующих, соответственно размерам вашей стены.

Расчёт количества. Для примера возьмем всё тот же рисунок каркаса из начала статьи. Пусть высота помещения будет 2,7м, а ширина стены — 3м. Каркас будем делать стандартный, с шагом стоек 60см. Для этих размеров и рассчитаем количество всех комплектующих.

Расчёт количества комплектующих для каркаса

На рисунке мы видим 2 направляющих профиля по 3м, 6 потолочных профилей по 2,7м, 5 перемычек по 60см, 12 подвесов, 6 Т-образных и 2 Х-образных соединения.

Зачем нужны перемычки? Поскольку высота потолков 2,7м, а лист гипсокартона имеет дину 2,5м, то необходимо оставшиеся 20см перекрывать дополнительным куском ГКЛ, а перемычки устанавливаются как раз в месте стыка.

Теперь считаем. Направляющие и потолочные профили в продаже минимум по 3 метра. Направляющий профиль крепится дюбель-гвоздями с шагом 50см. На каждый подвес по два дюбель-гвоздя и по два самореза. На каждый краб 8 саморезов. На каждое Т-образное соединение 4 самореза. Уплотнительная лента в продаже минимум по 30 метров.

• Направляющий профиль: 2шт х 3м = 6м
• Потолочный профиль для стоек: 6шт х 3м = 18м
• Потолочный профиль для перемычек: 5шт х 0,6м = 3м
• Подвесы: 12шт
• Х-образное соединение (краб): 2шт
• Т-образное соединение (боковой соединитель): 6шт
• Дюбель-гвоздь для направляющего профиля: 14шт
• Дюбель-гвоздь для подвесов: 24шт
• Саморезы для подвесов: 20шт
• Саморезы для Т-образных соединений: 24шт
• Саморезы для крабов: 16шт
• Уплотнительная лента шириной 30мм: 6,84м

Длина потолочного профиля позволяет нарезать цельные стойки, поэтому удлинители в данной схеме оказались не нужны.

Итого: 6м направляющего профиля, 21м потолочного профиля, 12 подвесов, 2 краба, 6 боковых соединителей, 38 дюбель-гвоздей 6х40мм, 60 острых саморезов 4,2х13мм с цилиндрической головкой или пресс-шайбой, 30м уплотнительной ленты шириной 30мм.

Количество деталей определено, можно отправляться в строительный магазин.

Как происходит монтаж многоуровневого потолка из гипсокартона

Монтаж многоуровневого потолка из гипсокартона своими руками может сделать каждый желающий. Для этого нужно соблюдать все требования и работать в точной последовательности.

Перед тем как начать монтаж необходимо провести подготовительные работы. Для этого из помещения нужно убрать все лишнее и очистить потолочное перекрытие.

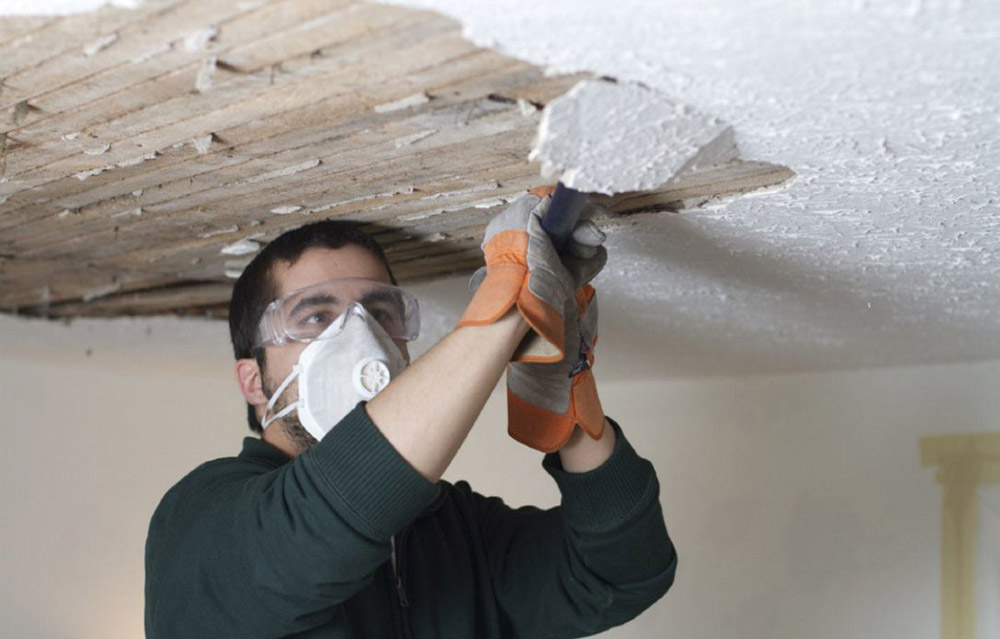

Очищение поверхности подразумевает три действия:

• снимают и очищают панели от клея;
• удаляют побелку и старую краску;
• разбирают старый потолок, убирая все крепежные компоненты.

После очищения необходимо сделать чертеж. Основные правила для его составления:

1. На бумагу наносят размеры потолка в отношении 1 к 10.
2. На каждом уровне изображают подробный план монтажа.
3. Для первого яруса устанавливают шаг в 40 см, а для 2-го 60 см. Чем больше весит ГКЛ, тем меньше шаг.

С помощью чертежа будет проще осуществить монтаж и рассчитать количество материала.

Для работы необходимы:

• направляющий и стоечный профиль;
• специальные крепления;
• соединители;
• гипсокартон;
• подвесы;
• шпаклевка и грунтовка;
• карандаш или маркер;
• болгарка;
• дрель;
• игольчатый валик;
• нож для ГКЛ;
• перчатки и защитные очки.

Сначала нужно установить каркас. Так как он станет основой конструкции, то следует подойти к этому делу очень ответственно.

Монтаж каркаса производят в несколько этапов:

1. Устанавливают направляющий профиль и при помощи дюбелей осуществляют его крепление.
2. Проводят монтаж подвесов.
3. Вставляют СД-профиль в регулирующие. В качестве крепления применяют саморезы.
4. Затем устанавливают перемычки.

Важно! В месте, где нужен ярус, профиль опускают на необходимую высоту. После установки каркаса нужно смонтировать систему освещения, сделать разводку проводов. После этого можно пришивать гипсокартон к каркасу

Только после этого приступают к монтажу второго уровня

После этого можно пришивать гипсокартон к каркасу. Только после этого приступают к монтажу второго уровня

После установки каркаса нужно смонтировать систему освещения, сделать разводку проводов. После этого можно пришивать гипсокартон к каркасу. Только после этого приступают к монтажу второго уровня.

Разметку второго яруса нужно осуществлять прямо на первом уроне. Необходимую высоту обозначают по стенам, наносят соответствующие засечки.

Если необходимо оформить изгиб ГКЛ, то используют следующие рекомендации:

1. Профиль с изгибом прикрепляют к гипсокартону первого яруса через 15 см.
2. Из профиля вырезают отрезки шириной 3-5 см.
3. Крепление отрезков производят вертикально с шагом в 20-25см, к ним прикручивают второй профиль.

Самый сложный этап монтажа завершен. Далее можно крепить гипсокартон.

Шить гипсокартон второго уровня нужно без совпадения швов со стыками на первом.

Перед тем как начать пришивать материал нужно:

• вырезать отверстия для световых приборов;
• обработать края листов ГКЛ.

Последним этапом монтажа станет отделка потолочного покрытия. При помощи армирующий ленты нужно обработать все стыки и затем приступить к закреплению углов. После фиксации следует проверить их на прочность. Если возникли дефекты, то необходимо устранить их немедленно.

Далее наносят первый слой шпаклевки и грунтовки на гипсокартон. После высыхания наматывают стекловолокно или паутину.

Затем производят финишную шпаклевку, ожидают ее полного высыхания, после этого наносят грунтовку с глубокой пропиткой. Монтаж закончен.

Инструменты и материалы для работы

Если вы решили делать потолок из гипсокартона с подсветкой своими руками, то для работы понадобятся следующие инструменты:

• строительный уровень;
• рулетка, карандаш, угольник;
• отвертки или шуруповерт;
• перфоратор и дрель;
• строительный нож для резки гипсокартона;
• рубанок для выполнения фасок;
• ножниц по металлу;
• шпатели;
• капроновая нить;
• валики.

Приобретите следующие материалы:

• потолочный и направляющий профиль;
• подвесы;
• крепежные элементы (саморезы и дюбеля);
• армирующая лента (серпянка);
• металлические соединительные элементы для систем из ГКЛ;
• потолочный гипсокартон;
• источники света;
• провода, гофра и выключатели;
• шпаклевка;
• грунтовка;
• обои или краска для финишной отделки;
• клей для листов гипсокартона.

Электрическая часть

Прокладка проводки

Естественно, проектируя потолок из гипсокартона с подсветкой, нужно уделить внимание и электрической части системы. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Для монтажа скрытой проводки штробить потолок не нужно, и это очевидный плюс!

1. Для начала определяемся, где у нас будут находиться светильники. При использовании стандартных встроенных ламп желательно размещать их не далее, чем в 0,7м от стены и 1,2 – 1,5м друг от друга: так в помещении не останется затененных участков.
2. Места расположения светильников отмечаем на основании (первом уровне подвесного потолка или перекрытии), после чего выполняем разметку трасс, по которым пройдут провода.

Соединительный провод

1. От распределительной коробки в помещении отводим провода (как я отметил выше, вполне хватит ПВС 3×0,75 или ПВС 3х0,5) в негорючих кабель-каналах. Я обычно использую гофрированный кожух, но можно применять и квадратный короб – цена у него несколько выше, но зато его можно оставлять и на открытых участках, так как выглядит он аккуратно.

Разводка проводов в гофре. На лампу накаливания не обращайте внимания – она используется для временного освещения

1. При проектировании освещения, скрытого в подвесном потолке, я обычно закладываю две ветки, запитанные на отдельные клавиши выключателя. Лампочки должны подключаться к этим веткам поочередно – тогда мы сможем максимально эффективно регулировать интенсивность освещения.
2. Кабель-каналы с проводами протягиваю сквозь каркас потолка (или через каркас для короба по периметру) и фиксирую либо к элементам каркаса, либо непосредственно к перекрытию. Для фиксации использую хомуты, стараясь, чтобы при их затягивании не повреждалась гофра.

Все кабель-каналы прикрепляем либо к потолку, либо к каркасу

1. Напротив места установки каждого светильника оставляю свободную петлю из провода длиной около 40 см. Для экономии времени при подключении ламп можно сразу разрезать провод, зачистить концы и присоединить клеммную колодку.

Проводка с установленными основаниями для светильников

Питающий провод подводится к распределительному щитку. Подключать его стоит только после завершения монтажа светильников – исключительно из соображений безопасности.

Установка светильников

Инструкция по установке ламп встроенного света в подвесную конструкцию из ГКЛ (будь то потолок или отдельный короб) очень проста:

Сверление монтажного отверстия

1. Вы выбранных местах с помощью сверла-коронки проделываем отверстия под основание скрытой лампы. Вместо коронки можно использовать «балеринку» или вообще вырезать гнездо ножом. В последнем случае получается не так аккуратно, так что подходит этот метод только для ламп с широким декоративным основанием, которое может перекрыть края отверстия.

Монтажное отверстие и провод с контактной колодкой

1. Затем аккуратно извлекаем из пространства за обшивкой петлю провода или провод с установленной клеммной колодкой. Достать его можно с помощью проволочного крючка.
2. Соединяем провода с контактами лампы. Я, как вы понимаете, предпочитаю крепить все приборы на клеммные колодки, но в принципе, можно и просто скрутить проводники, тщательно заизолировав места контакта.

Типовая конструкция встроенного светильника и его установка в отверстие

1. Сводим вместе распорные крепления лампы, вставляем корпус в отверстие и отпускаем распорку. Пружина открывается и прижимается к гипсокартону с изнаночной стороны.

Все! Теперь нам остается только установить защитный колпак или декоративную накладку, маскирующую место крепления.

Установка защитных колпаков

Виды каркасов под гипсокартонный свод

Деревянный. Уже практически не используется в строительстве, но считается более «натуральным» в сравнении с другими. Каркасы из дерева собираются из брусков 5х3 см. Сначала по периметру анкерами прикручивают к основанию.

К основе саморезами прикручиваются дополнительные направляющие. Для дополнительной огнезащиты или теплоизоляции применяют стекловату или минвату. Усиление защиты от огня на потолок крепится двойной слой огнестойкого гипсокартона. Каркас готов. Теперь осталось обшить потолок гипсокартоном.

Металлический. Они легче, поэтому чаще идут на изготовление многоуровневых потолков.

Подготовка

Подготовка к установке двухуровневого потолка своими руками начинается с зачистки поверхности потолка от всех легко отслаивающихся элементов: побелки, краски и шпатлёвки. После этого в комнате обязательно проводится генеральная уборка: полное очищение помещения от грязи и пыли, чтобы при производстве монтажных работ пыльный налёт не оседал на элементах конструкции. Если на потолке имеются большие дефекты, производится ремонт, заполнение трещин шпатлёвкой или штукатурной смесью с последующим выравниванием и грунтованием.

Следующий этап подготовки — разметка. Более высокий уровень потолка называют первым, нижний — вторым. Нанесение разметки, особенно в домах старой постройки, начинают с выявления самого низкого угла в помещении при помощи лазерного уровня. Этот угол станет отправной точкой для нанесения разметки. Вниз по углу отмечают величину, равную высоте второго уровня будущего потолка. Лазерным уровнем это расстояние переносят на остальные углы комнаты, строго выдерживая горизонталь, и соединяют между собой стартовой линией, представляющей собой замкнутый контур. Таким же способом на стены наносят разметку под потолок первого, более высокого, уровня, помня о том, что расстояние от потолка должно быть не менее 60 мм.

Последний этап первоначальной разметки — нанесение сетки перпендикулярных линий с шагом 500-600 мм, дальнейшая разметка выполняется по гипсокартону, установленному на первый уровень потолка.

Виды подсветки, которые можно реализовать

В сборке гипсокартонного потолка используют следующие виды осветительных приборов:

Точечные излучатели света используются для ночного света и подсветки зоны в комнате или в кухне. Они являются бюджетным вариантом. Их можно поставить в любой потолок, собранный и обшитый гипсокартонными листами. Такой вид освещения используется, как дополнительный свет в комнате. Основным источником света служит люстра или диоды. Стоимость их невелика при большом выборе дизайнерских решений.

Смотрите в видео: как сделать короб из гипсокартона с подсветкой.

Выбор светодиодной ленты

Лента из диодов для освещения выглядит как полоска, ширина которой 9 мм. Эта полоска изготовлена из гибкого материала. В самой ленте есть резисторы, диоды и дорожки – проводники тока. Такую ленту можно установить в потолок как в зале, так и в кухне. Основные параметры:

1. Тип светодиода. Самые востребование диоды SMD 3528 (один цвет), SMD 5050 (много различных цветов). В ленту последнего обозначения встроены кристаллы, поэтому их ценовая политика выше, чем у одноцветных диодов. 3528 в сроке службы уступает 5050, потому что свечение этих диодов со временем становится тусклым.
2. Плотностью расположения диодов также отличаются ленты. Чем реже насажены диоды на ленту, тем меньше освещения в комнате. Есть расположение диодов 30,60,120 штук на 1 метр.

   Схема устройства гипсокартонного потолка со светодиодной лентой

3. Если необходимо сделать цветную подсветку, то в основном востребована лента 5050, в которой есть красный, чередующийся с зелёным и синими диодами.
4. Есть ленты с защитой от влаги и пыли, а есть обычные. Спросом пользуются защитные ленты. При покупке ленты в комплект обязательно должен входить блок питания.
5. Неон. Стеклянная трубка, в которой находится смесь газов. Яркость света в такой трубке можно менять при помощи конвектора тока. Главным недостатком неоновых трубок является шум при работе. Мощность потребляемого электротока 100 Вт.

Чтобы подача тока была бесперебойной, устанавливаются трансформаторы. Сами трубки по своей структуре очень хрупкие, установка их затруднительна, требует много времени и терпения. Гибкий неон. Потребляет мало электротока. Используется также для вспомогательной подсветки.

Отличается от остальных приборов обширным выбором в цветовой палитре оттенков. Не нагревается, что является большим плюсом. Стоимость таких установок довольно-таки велика.

Монтаж второго уровня

Монтаж обрешетки

Монтаж последующих уровней сложен. Разметка делается непосредственно на гипсокартоне первого уровня.

Монтаж каркаса подразумевает следующие этапы:

После определения контура второго яруса потолка стоит определиться с высотой и обозначить по стенам уровень.

Монтаж уровня

Изгиб гипсокартона делается в следующей последовательности:

• Изогнутый профиль прикрепляют к листу первого уровня через 15-20 см. Если шаг в 15-20 см не позволяет попадать в профиль,  его делают немного меньше, или же попросту крепят профиль к листу через небольшие промежутки.
• Из профиля необходимо сделать небольшие отрезки. По бокам каждого отрезается 3-5 см.
• Отрезки крепятся к профилю вертикально (шаг 20-25 см), к ним прикручивается второй профиль.

На этом сложный процесс возведения второго яруса потолка окончен.

Как это выглядит

Чтобы получить более полное представление о том, как выглядят парящие потолки, собранные из гипсокартона, можно посмотреть на несколько фото примеров, которые приведены ниже. Существует очень много разновидностей подобного оформления и все они обладают индивидуальными чертами. На рисунках можно увидеть наиболее интересные или доступные варианты такого декора.

Здесь приведено только несколько примеров, однако, в реальности их существенно больше. Наиболее эффектные из них будут занимать немало места, а также имеют большую стоимость, однако, никто не помешает вам придумать собственный проект, с учетом конкретных габаритов помещения и ваших финансовых возможностей.

Монтаж каркаса под гипсокартон – установка второго уровня

Далее переходим к рассмотрению поэтапного монтажа второго уровня потолка.

4.1. Разметка каркаса под гипсокартон.

Линии под UD-профильДля этого, на стене проводим линии под UD-профиль, а на потолке рисуем будущий рисунок.

Наличие схемы на потолке не только упростят процесс монтажа, но и поможет понять, как будет выглядеть ваша конструкция после окончания работ. А, следовательно, у вас появится возможность внести нужные коррективы.

4.2. Каркас из профилей для гипсокартона

Каркас из профилей для гипсокартона

Монтируем потолочный каркас из металлического профиля (UD-профиль), закрепляя на стене и на потолке.

Как сделать каркас нужной формы (закруглить профиль) мы уже знаем.

Материал подготовлен для сайта www.moydomik.net

4.3. Опускаем каркас на нужную длину.

Для этого нужно:

отрезать CD-профиль той длиной, на которую вы хотите опустить каркас;

на одной стороне этих кусков вырежьте «язычки». Для этого нужно отрезать боковые части у профиля. Так проще их будет монтировать.

вставить отрезанные куски в направляющий UD-профиль, который уже закреплен на потолке. Вставлять нужно ровной стороной.

зафиксировать куски с помощью «блохи». Шаг между прямолинейными отрезками составляет 500-600 мм. Больше шаг – сделает конструкцию недостаточно надежный, меньшей – утяжелит ее. Шаг между криволинейными отрезками – 200-300 мм. Это обусловлено тем, что криволинейный лист нужно чаще крепить.

на висящие куски «одеть» UD-профиль и закрепить их «блохой».

Боковина каркасаВ результате, у вас должна получиться боковина каркаса, наподобие этой.

Затем следует:

отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;

закрепить их «блохами» с двух сторон.

Готовый каркасУ вас получился готовый металлический каркас. После чего, его следует обшить гипсокартоном и перейти к отделочным работам.

Совет. Собирая каркас поглядывайте в чертежи. Иначе может случится так, что перемычка придется на место будущего светильника.

{banner_link_1}

4.4. Изготовление арки из гипсокартона.

Изготовление арки из гипсокартона – схемаНа фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

Изготовление арки из гипсокартонаИх устройство очень простое, важно правильно сделать насечки на листе, не прорезав лицевой слой картона

4.5. Облицовка гипсокартоном круглых поверхностей

Если есть возможность вырезать нужный размер из целого листа вопрос решается легко. Если нет, вырезают сегменты и монтируют их по частям.

Следует отметить, что в этом случае каркас должен быть жестче. Т.к., каждый саморез вкручивается в профиль.

Результат облицовки гипсокартоном круглых поверхностейИтог ваших стараний должен выглядеть примерно так, как показано на фото.

Изменить одноуровневый на двухуровневый

1. Снять потолки гипсокартонные, не зная где откручивать, сложно. Поэтому профиля ищут с помощью сверления;
2. Разметить места предполагаемого нахождения направляющих;
3. Срезать листы строительным ножом. Куски, которые остались на каркасе откручивают. Для того чтобы найти где открутить можно изнутри аккуратно нащупать саморезы;
4. Укрепить конструкцию кронштейнами;
5. На направляющие нужно разместить подвесы для второго уровня;
6. Устанавливаем металлопрофиль следующего «слоя»;
7. Остается подшить потолок гипсокартоном и обработать швы.

Как сделать ремонт потолка из гипсокартона? На готовом потолке с отделкой сложно найти край листа гипсокартона. Будьте готовы к тому, что потребуется замена целого листа.

Как сделать ремонт потолка из гипсокартона? Есть ли смысл в ремонте или лучше сделать потолок из гипрока заново? Разберемся!

• При небольшом механическом повреждении просверливаются отверстия с небольшим шагом. Если услышите металлический звук или почувствуете тяжелый ход сверла – это направляющая. Старайтесь не повредить ее;
• Дефектный кусок удаляют полностью, даже если он находится на целом листе гипсокартона. Нам нужно сохранить расположение швов потолка. Совпадение нескольких швов в единую линию в дальнейшем чревато трещинами, выпадением шпаклевки или деформацией поверхности;
• Если ГКЛ поврежден плесенью, удаляют весь пораженный материал;
• Технология монтажа гипсокартона на потолок проста – замеряем требуемый кусок, отрезаем, крепим в нужном месте.
