Направляющая для гипсокартона: конфигурация, размеры и 3 этапа установки

Монтаж гипсокартона с профилем на стену своими руками

Начинают работать с монтирования направляющих. Горизонтальные металлические рейки оклеивают уплотнительной лентой к стороне прилегания к поверхности. Это позволит получить звукоизоляционное свойства от полотна. Потом высверливаются отверстия для дюбелей, к ним будут закрепляться профили.

Переходят к установке стоек. Их закручивают по сделанной заранее разметке, сначала вставляют стойки внизу, затем наверху, следует знать, что открытая сторона поворачивается боком или к самой поверхности. Ее также закрепляют с помощью саморезов.

Добавляют горизонтальные планки, которые крепят к вертикальным с помощью соединителей одноуровневых, через 60 см. Получают ячейки квадраты.

Вес гипсокартонных полотен достаточно тяжелый, поэтом работать следует вдвоём, или лучше втроем. Полотно удерживаются двумя мастерами, которые прикладывают его к каркасу, а третий человек шуруповертом вкручивает саморезы в профили, начинать вкручивание стоит сверху. Расстояние между шурупами должно быть не больше 0.25 метра. Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.

Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.

Строительный профиль виды. Строительные профили: виды и область применения

Строительный профиль – это изделие, имеющее заданную форму поперечного сечения, используемое в строительных работах всех типов, видов (в зависимости от самого типа конструкции). Данный вид профилей изготавливается из различных конструкционных материалов (металла, пластика и т.п). Больше стройматериалов можно посмотреть в стройкаталоге . Изготовление изделий осуществляется несколькими основными методами, наиболее распространенными в наше время:

• ковка;
• прокатка;
• экструзия.

Благодаря использованию вышеупомянутых видов конструкций из металла, сроки, легкость возведения зданий и сооружений существенно оптимизируются. Сам процесс постройки, ремонта становится гораздо более простым, удобным. Изготавливают строительные профили из самого высококачественного металла, поскольку они должны обладать хорошими эксплуатационными характеристиками. Фото разновидностей данных металлоконструкций можно посмотреть ниже.

Виды строительных профилей

Используются такие профили во всех видах строительных работ, существует несколько основных видов конструкций, которые применяют в зависимости от того, какое назначение они имеют. По данному принципу следует различать несколько основных видов:

• профиль потолочный – наиболее часто встречающийся элемент декора, так же используется для обустройства фальшивых стен;
• направляющий профиль UD – позволяет создавать арки, откосы. Основная способность – легко поддается резьбе;
• перегородочный строительный профиль – сфера использования понятна из названия;
• направляющий CW – основной сферой применения является создание фальшивых стен в жилых, коммерческих, офисных зданиях.

Строить с помощью такого профиля легко, благодаря хорошим эксплуатационным характеристикам, возможности вариативности использования.

Как изготавливают?

Размеры строительного профиля зависят от того, для чего он будет использоваться. Как же изготавливают профиль для строительства? Поскольку пластик – это не совсем подходящий вариант для строительства (не обладает необходимой для долгой эксплуатации конструкций прочностью), изготавливают данный вид металлический изделий из стали. Именно это позволяет эксплуатировать профили в большинстве конструкций, используемых из строительства. Способы производства таких конструкций – это: ковка, прокатка и экструзия (различные виды создают по-разному).

Область применения

Область применения профилей зависит от того, к какому типу, марке они относятся. В современном строительстве существует много работ, в которых необходимо применение металлического профиля. Вот основные из этих направлений:

• CD 60 или ПП 60 – используется для создания современных, устойчивых к нагрузке потолочных конструкций;
• ПН 27 или UD 27 – строительство арок, ниш и откосов;
• CW 50 – незаменим, если говорить о строительстве тонких перегородок;
• UW 50 – применяется в качестве направляющего профиля для CW 50;
• CW 75 – надежный профиль для создания фальшстен;
• UW 75 – профиль, который служит направляющей для предыдущего, описанного нами (CW 75);
• CW 100 – стоечный профиль для создания перегородок всех типов, видов;
• UW 100 – как во всех предыдущих случаях (по аналогии), используется в качестве направляющего профиля для CW 100.

Без использования профиля было бы невозможно осуществлять некоторые ремонтные и строительные работы. Именно благодаря его качеству, большинство конструкций служит долгие годы, демонстрируя надежность и хорошие эксплуатационные характеристики.

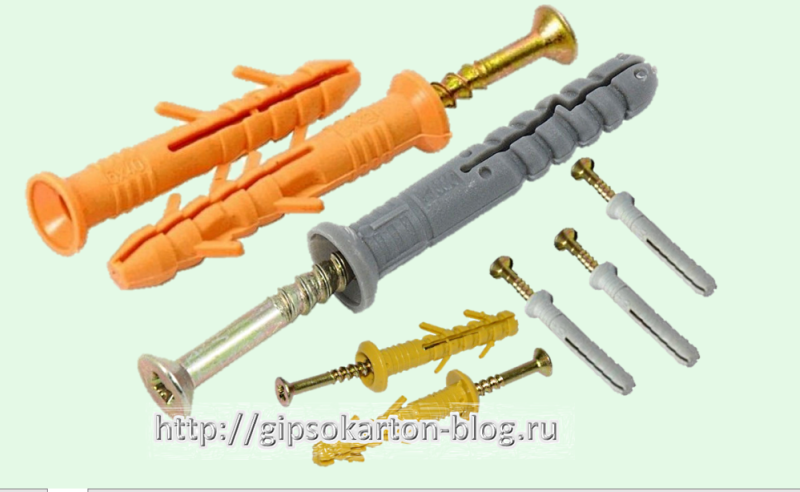

Виды дюбелей для профилей гипсокартона

Дюбеля для профилей – крепежные элементы, применяемые в монтаже направляющих профилей и подвесов для каркаса под ГКЛ.

• дюбель-гвоздь;
• дюбель-клин (анкерный);
• бабочка;
• дрива;
• Кнауф-Хартмут;
• Fischer Pd»;
• зонтик;
• химические анкеры.

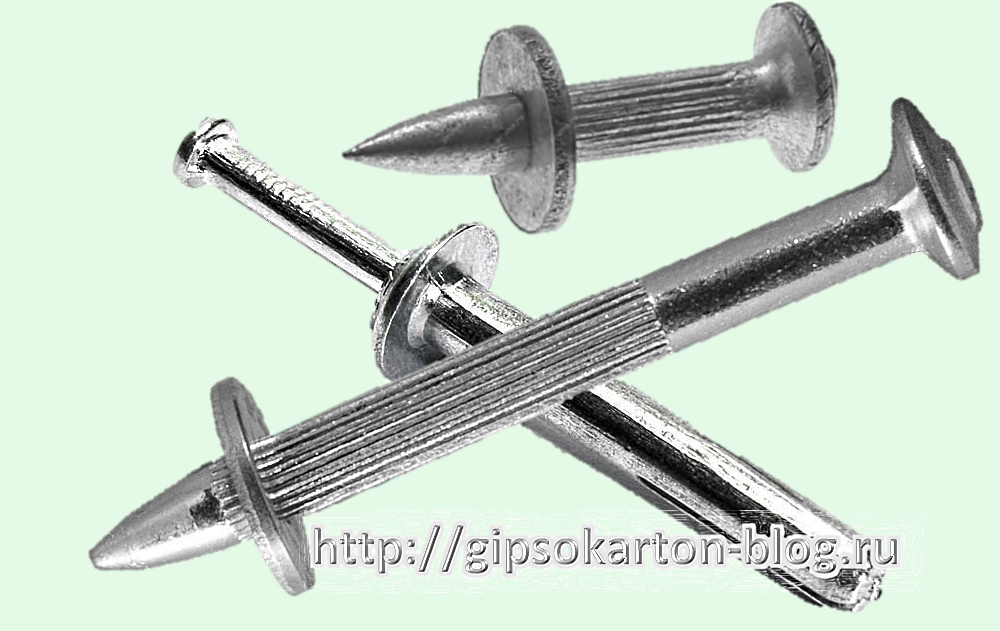

Дюбель-гвоздь для профиля гипсокартона

Наиболее распространенный крепеж для монтажа каркаса ГКЛ. По способу крепления различают два типа: ручная забивка и с помощью монтажного пистолета.

Второй тип представляет собой элемент крепления, состоящий из гвоздя и шайбы. Применяют для монтажа тяжеловесных массивных конструкций к бетонному основанию.

Данный вид крепежного элемента не применим для работы с ГКЛ

Изделия маркирую по размерам. Размерные характеристики указывают на диаметр основы и длину гвоздя. При работе с профилем для гипсокартона оптимальный вариант 6/40, 6/60 мм, где 6 – диаметр, 40 и 60 – длина. Им фиксируют направляющие профили к черновому основанию, а также идет фиксация прямых подвесов.

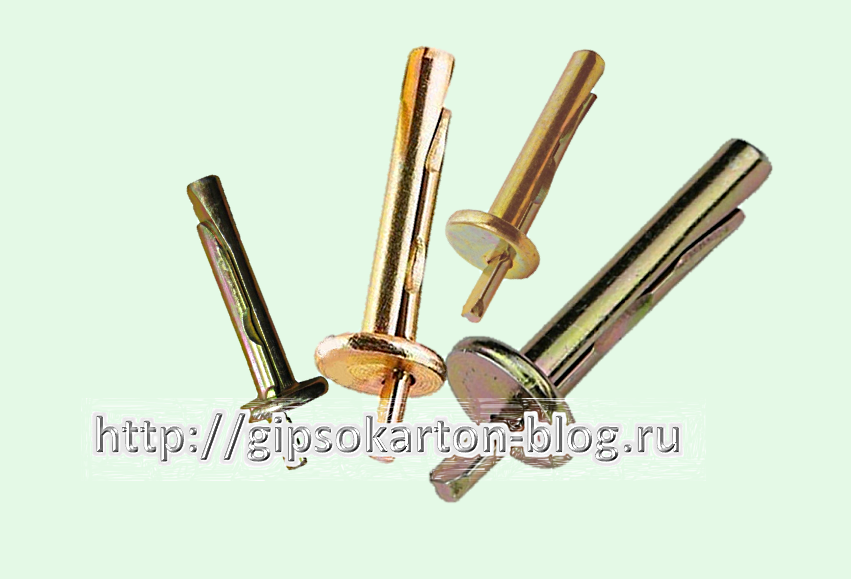

Дюбель-клин

Клин или анкерный клин – надежный крепежный элемент. Дюбель для крепления профилей на бетонных и полнотелых кирпичных стенах. Выдерживает большую нагрузку. Возможен крепеж даже на небольшом расстоянии от края основания. Выпускают анкерный клин размером от 8/45 мм до 16/150 мм.

Крепеж применяют при сквозном и предварительном монтаже

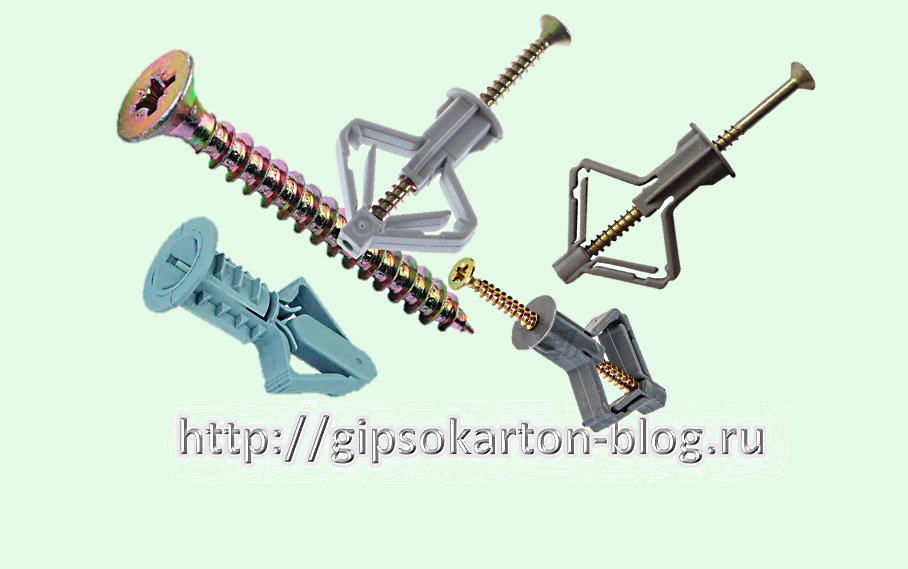

Дюбель-бабочка

По размерным характеристикам выделяют:

1. 8/28 мм. Самый маленький, подходит для крепления нетяжелых предметов. Саморезы не входят в комплект. Приобрести надо отдельно, размер 3,5 х 35 мм.
2. 10/50 мм. Саморезы с размером 3,5 х 55 мм. Выдерживает нагрузку до 24 кг. Подойдет для крепежа мебельных полок и шкафчиков.

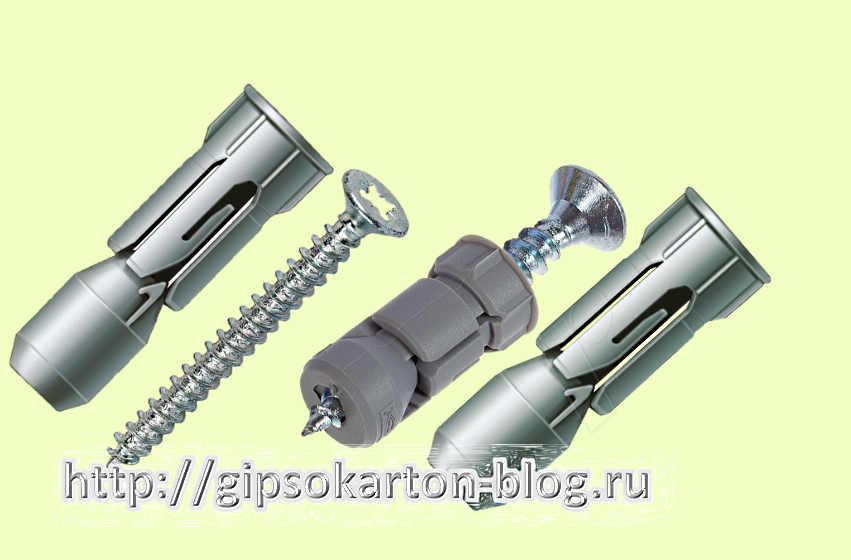

3. Металлический дюбель-бабочка. Второе название – Молли. Подходят для использования на стенах из полых материалов. Размерный ряд от 4/21 до 6/80.

Соблюдая все правила по креплению, «бабочки» служат прочностью длительное время

Подробнее узнать о размерах и видах дюбеля-бабочки можете на нашем сайте.

Советуем посмотреть видео о процессе крепления «бабочки».

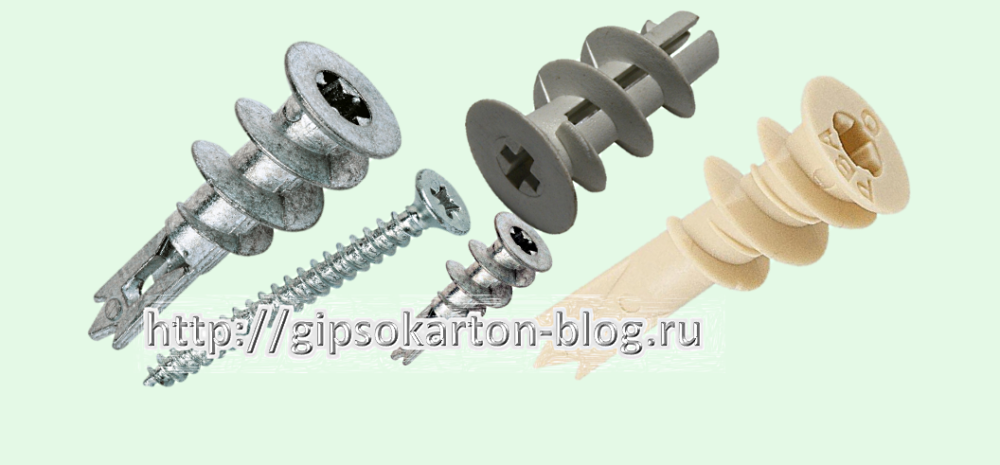

Дрива

Выпускают два вида метизов: со сверлом и без него, из нейлона, металла. Для подвешивания тяжелых предметов на гипсокартонную поверхность применяют оцинкованную деталь.

Форма – конусовидный цилиндр. Шаг резьбы – крупный. Шляпка плоской формы с крестообразным шлицем. Применяют при монтаже малогабаритных нетяжелых конструкций. Размеры 12 х 38, 12 х 42, 14 х 38, 15 х 29.

Кнауф-Хартмут

Крепеж состоит из:

• профиля П-образной формы;
• пластиковых усиков и втулки;
• винта с размерами 5/60 мм.

• просверлить отверстие в стене;
• ввести в отверстие пластину-профиль при помощи направляющих усиков;
• усики обломить;
• вкрутить винт.

Выдерживает нагрузку до 55 кг.

Крепежный элемент для монтажа тяжелых предметов

«Fischer Pd»

Крепежное устройство для работы с гипсокартоном и профилем. Пластиковый цилиндр с гильзой и боковыми лопастями. Принцип работы:

• просверлить отверстие, диаметр равен размерам гильзы;
• вставить фишер;
• зафиксировать шурупом.

Крепление выдерживает до 16 кг. Размеры – 10/28.

При фиксации боковые лопасти должны быть раскрыты и прижаты к основанию с тыльной стороны

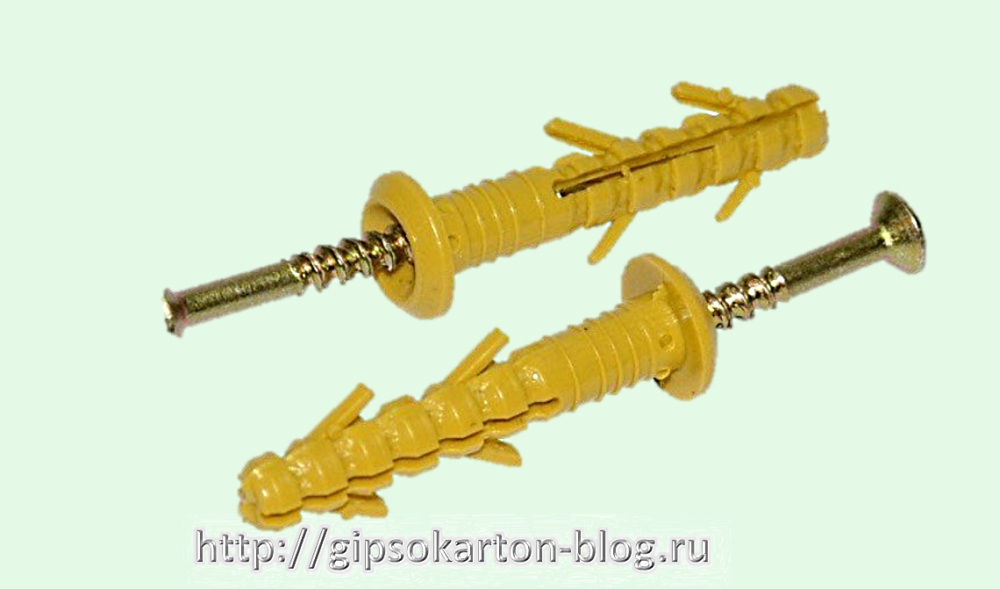

Зонтик

Получил свое название из-за принципа работы. После фиксации в отверстии, боковые лопасти разгибаются и крепеж выглядит как раскрытый зонтик. Это способствует распределению нагрузки, возможности выдерживать большой вес.

Химические анкеры

Представляет собой патрон с капсулой, содержащей клеящую жидкость. При механическом воздействии капсула лопается, клей попадает в отверстие.

Расчёт количества направляющих для стен и потолка

Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:

• Д — длина;
• В — высота;
• 1,2 — коэффициент поправки;
• 3 — длина профиля

Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.

Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.

Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.

Утеплитель

Распространенными видами теплоизоляции под являются минеральная вата, пенопласт и эковата. Пенопласт удобен для монтажа, имеет хорошие технические характеристики, но обладает низкой паропроницаемостью и служит не более 15 лет. Минвату следует брать в виде полужестких плит, поскольку рулонная со временем может сползти. Для эковаты требуется спецоборудование и ее целесообразно применять для внутреннего утепления сухих помещений.

Утеплитель укладывают тремя способами.

1. Наклеивание на стену перед монтажом обрешетки.
2. Укладка между стойками обрешетки.
3. Сначала выполняется второй вариант монтажа, после чего сверху производится перпендикулярная установка следующей обрешетки с укладкой между профилями следующего слоя утеплителя. Способ является самым дорогим, но эффективным, поскольку стыки между плитами теплоизоляции перекрываются верхним слоем.

Утеплитель удерживается профилями, клеем или пластиковыми грибками.

Как прикреплять ГКЛ на гипсовый клей – пошаговый алгоритм

Выбрав и подготовив одну из стен для работы, сначала «прозондируйте» ее рельеф и отклонение от вертикали правилом и уровнем, в ходе чего сформируется «картина», дающая представление о том, где понадобится больший, а где минимальный слой клея. Затем необходимо определиться с общим направлением будущей поверхности из гипсокартона. Для этого удобно по низу (на 5-7 см выше пола) вдоль стены натянуть нить, которая будет ориентиром для установки наружной поверхности листов.

Если стена не очень кривая («гуляет» не более 3 см в пределах площади закрепляемого листа), монтаж производится без предварительной установки дополнительных опор. При наличии значительных вогнутостей, предварительно клеятся полоски или квадраты из обрезков ГКЛ, что остались после кройки листов. Если таковых нет или мало, придется пожертвовать для этого целый лист, разрезав его на необходимые подложки. Когда клей, фиксирующий подравнивающие стену подкладки, затвердеет, приступаем к приклеиванию целых (или выкроенных по нужному размеру) листов.

Гипсовый клей наносится на базовую поверхность по всей площади устанавливаемого ГКЛ. Наносить раствор на гипсокартон неудобно. Во-первых, это намного увеличивает его массу, что усложняет его перемещение. Во-вторых, формируя горки клея на стене, легче контролировать их необходимую величину и степень выступа над общей поверхностью. Клей наносится произвольно, но равномерно и с таким расчетом, чтобы приклеенной оказалась четвертая-пятая часть листа. В зоне плинтуса и предполагаемого крепежа навесных предметов целесообразнее клеевую подушку сделать сплошной. Теперь, когда клеевая масса уже на стене, делаем следующее:

1. Под участок установки ГКЛ на пол подкладываем упоры до 10 мм толщиной (после застывания клея подкладки вытягиваются и образуется деформационный зазор между гипсокартоном и полом).
2. Заводим наклоненный верхом от стены лист за натянутую ориентировочную нить и постепенно полностью прислоняем гипсокартон к стене.
3. Если устанавливаемый лист хотя бы слегка прилип к клею, он уже не упадет, поэтому можно его отпускать и анализировать положение и возможные действия для его корректировки.
4. Начинаем понемногу вдавливать гипсокартон в клей. Сначала выставляем низ по нити, затем под постоянным контролем уровня и правила усаживаем на предполагаемое место весь лист. Подвигается гипсокартон к базовой поверхности ударами ладони или резинового молотка.
5

Вдавливая гипсокартон? важно не переусердствовать. Посаженные глубже положенного участки вернуть обратно проблематично

Часто для этого приходится «отдирать» весь лист и выставлять его заново.
6. В такой же последовательности устанавливается следующий ГКЛ рядом. Здесь важно проконтролировать формирование красивого шва между листами и нахождение их в одной плоскости.

Также закрываются остальные стены, после чего по поверхности производится дальнейшая отделка, ничем не отличающаяся от таковой на гипсокартоне, что закрепили на каркасе из профилей.

Дополнительные элементы

Еще одним важным элементом, использующимся в конструкции для выравнивания поверхности гипсокартоном, является подвес.

Он также бывает нескольких типов.

• Перфорированный подвес выглядит как металлическая лента размером 125-60мм. Подвес разделяется на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые используются для того, чтобы держалась остальная конструкция. Также делается отгиб на 90 градусов.
• Анкерные подвесы чаще всего используются для установки подвесных потолков. Главный плюс данного подвеса заключается в регулировании высоты, что очень нужно для установки подвесного потолка.

• Соединитель одноуровневый и двухуровневый. Это соединитель, который используется для того, чтобы скрепить профили, которые перекрещиваются. Также он нужен для того, чтобы сделать подвесной потолок.
• Удлинитель профиля – устройство, которое используется в случае, если не хватает длины профиля. Выглядит оно как скоба размером 110-58 миллиметров.

Соединение гипсокартона. Соединение профилей для гипсокартона: способы и их особенности

Соединение профилей для гипсокартона выполняет важную функцию для обеспечения прочности и надежности при построении. Составляющими каркаса считают оцинкованные профили для гипсокартона и монтаж сборных перегородок, также стоит отметить значение подвесных потолков и облицовок, которые способствуют созданию цельной конструкции.

Какие бывают профили

Выпускают профильные элементы таких размеров:

• стоечный – 5х5, 7,5х5, 10х5 см;
• стоечный направляющий – 5х4, 7,5х4, 10х4 см;
• потолочный – 6х2,7 см;
• потолочный направляющий – 2,8х2,7 см.

Длиной все типы достигают порядка трех метров.

Важно! Стоечные и потолочные элементы отличаются наличием бортиков для более жесткой структуры, направляющие же их не имеют. Стоит отметить существование еще 2-х видов таких деталей: маячковые и угловые

Как соединить профили для гипсокартона

Объединяют профили при помощи специального инструментария: просекателя или саморезов металл-металл (прокалывающие и сверлящие). Существуют различные способы соединения профилей для гипсокартона как стандартные, так и нестандартные. Стандартным считают проведение работы со специально выпускаемыми деталями и действиями по рекомендациям производителей материала.

Стоит отметить некоторые способы нестандартного соединения:

Удлинить стоечные профили. Можно соединить 2 элемента внахлест в виде короба или 2 стоечных приставить встык и в форме коробки закрепить при помощи третьего профиля. Также соединяют 2 стоечных профиля встык с соединением потолочного направляющего.

Технология монтажа

А теперь подробнее про технологию монтажа гипсокартона. Размечается потолок и пол, место, где будет монтироваться конструкция, направляющие, стойки и точки, в которых будут фиксироваться анкера для стоечных профилей. Расстояние между стеной и конструкцией должно быть минимальным, для этого используется потолочный профиль для гипсокартона ширина, которого должна быть минимальной. Для того чтобы подготовить его к монтажу, к нему приклеивают уплотнительную ленту, она увеличивает свойство шумопоглощения конструкции.

Дюбелями крепится профиль, к потолку и полу, расстояние должно быть 0,6 м. В потолочном направляющем профиле есть отверстия, диаметром 8 мм, расстояние между ними 250 мм. Если на гипсокартон сверху вы планируете положить кафель, то расстояние необходимо уменьшить до 0,4 м, а в остальных случаях расстояние останется тем же.

Уплотнитель используется для звукоизоляции, его небольшие отрезки помещаются между стеной и кронштейном, либо другими несущими конструкциями. Следующим шагом будет вставка потолочного профиля в направляющие и фиксация в подвесах.

Все выступающие части должны быть срезаны. Резать его будет лучше всего ножницами по металлу. С помощью уровня проверяется точность установки. Стойки должны быть короче на 3−5 мм, чем расстояние между направляющими. Когда каркас готов, пришло время крепить гипсокартон самонарезными прокалывающими шурупами, их длинна будет от 25 мм и далее.

Какие саморезы нужны для профиля и гипсокартона

Соединение профилей различного вида выполняется сверлящими саморезами LB длиной 9,11 и 16 мм или прокалывающими LN. Рекомендуется применение саморезов с пресс-шайбой, хорошо подходящими для работы с любыми поверхностями, Для крепления направляющих элементов к стенам хорошо подходят саморезы с пластиковыми или нейлоновыми дюбелями.

При выборе, чем крепить гипсокартон к профилю, нужно знать что, надёжное крепление листов гипсокартона к металлическим элементам обеспечивается использованием саморезов с частой резьбой TN25, при выполнении многослойной обшивки подбирается длина ≥ 35-ти мм. Если обрешётка выполнена из деревянных брусков, подойдут саморезы с широким шагом резьбы.

Параметры крепления гипсокартона

С гипсокартоном работает множество человек, как специалистов, так и новичков. Если первые из-за своего опыты знают, например, какое можно сделать расстояние между профилем, а какое делать лучше не стоит, чтобы не испортить конструкцию. Новичкам же такие подробности не известны, так как они раньше с гипсокартоном не работали. Но мы решили это исправить и выпустить отдельную статью, где расскажем про все параметры и цифры, которые необходимо соблюдать при создании изделий из гипсокартона.

Конечно, это не обязательные значения, которые нужно соблюдать абсолютно точно, но придерживаться к ним все же стоит. Есть и специалисты, которые работают, не знаю этих данных, причем, работу они проводят достаточно качественную, поэтому мы расскажем в основном о видах материалов, их области применения, как правильно устанавливать. Какие-то советы, которые подходят для одного вида гипсокартона, не подойдут для другого.

Если вы решили основательно подходить к изучению тематики гипсокартона, перед тем, как начать с ним работать, то советуем прочитать про инструменты для гипсокартона. Также, в зависимости от формы, назначения и особенностей конструкции из гипсокартона, которые вы будет возводить, необходимо варьировать и параметры крепления, расстояния установки, максимального веса профилей, саморезов, листов гипсокартона и всех остальных материалов.

Большинство конструкций, которые возводятся из гипсокартона, изготавливаются на каркасе, который может содержать, как металлические, так и деревянные рейки профиля. Поэтому расстояние крепления металлического профиля может несколько отличаться от расстояния крепления деревянного профиля. К каждому отдельному случаю необходимо подбирать индивидуальные параметры и решения, но мы опишем основные, общепринятые среди специалистов нормы, которых стоит придерживаться при работе с гипсокартоном и изделиями из него.

О чем эта статья

Каркас из профиля. Особенности сооружения каркаса под гипсокартон для стен и потолка

Основной тип крепления гипсокартона – это каркасная конструкция, которая крепится к отделываемой поверхности. По сути, это возведение новой стены каркасного типа. Так как гипсокартон имеет определенную массу, то требования к обрешетке всегда были жесткими. Еще совсем недавно ее сооружали из деревянных брусков (реек), но это уже вы прошлом, потому что им на смену пришли более качественные материалы – металлические профили.

Хотя необходимо отдать должное, рейки иногда и сегодня еще используются, но крайне редко. Почему это произошло? Во-первых, древесина имеет свойства изменять свои размеры под действием перепадов влажности и температуры. Со временем бруски рассыхаются, трескаются, покрываются червоточиной и плесенью. Во влажных помещениях они быстро коробятся.

Фото: каркас под гипсокартон металлического профиля

Все это отсутствует у металлического профиля, поэтому именно этот материал в настоящее время стал основой сооружения каркаса под гипсокартон.

Виды профилей для каркаса под гипсокартон

Производители предлагают несколько видов профилей, у каждого из которых свое предназначение.

Разные формы профилей под гипсокартон

• ПН – это направляющий профиль . Обычно это вид используется для сооружения контура будущей обрешетки. Крепится он к стенам, полу и потолку. Имеет П-образную форму, где ножки всегда стандартного размера – 40 мм, а полка 50-100 мм.
• ПС – стоечный . По сути, это та же направляющая. В его конструкции есть специальные два продольных желобка, которые увеличивают жесткость профиля. Ширина ножек – 50 мм, полки 50-100 мм. Используется этот профиль только для сооружения каркаса для стены.

Области применения металлических профилей

ПП – потолочный , с тремя продольными канавками. У него стандартные размеры – 60х27 мм.
ПНП – направляющий потолочный . Его используют для сооружения контура под подвесную конструкцию. Имеет стандартные размеры – 27х28 мм.
ПУ – угловой . Используется в тех случаях, когда необходимо сделать выпуклую конструкцию, к примеру,или ниши. Это перфорированный элемент с углом 85°. Кстати, он бывает не только внешним, но и внутренним.
ПА – арочный . Его используют для сооружения дверных проемов, а также при создании волнообразных конструкций на потолке.

Что такое дюбель-клин металлический

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Видео:

Особенности применения клин анкера

Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.

Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

1. Анкер-клин вбивается в основание, не имеющее пустот. Таким образом появляется прочность крепления.
2. При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
3. Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
4. Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
5. Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Наименование	6/40	6/60
Диаметр анкер клина, мм.	6	6
Длина анкер клина, мм.	40	60
Maxтолщина фиксируемого материала, мм.	5	8
Диаметр сверла для отверстия, мм.	6	6
Minглубина отверстия для анкера, мм.	45	65
Вырывающая сила minКН из бетона В25	3.60	5
Вес 1000 шт, кг.	10.70	16.05

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.
