Особенности наружных и внутренних углов для сайдинга

Монтаж фронтона сайдингом

монтаж J-профиль вдоль скатов крышиУстановка фронтона ничем не отличается от монтажа рядовых полос сайдинга. Производится следующим образом:

9.1. монтаж стартовой полосы. Происходит в полном соответствии с описанными выше правилами.

9.2 монтаж J-профиль вдоль скатов крыши.

Полезно знать:
На отделку фронтона можно пустить все остатки J-профиля, которые у вас накопились за время работы. Всё равно под кровельным материалом его не видно.

Удлинение J-профиля9.3. Удлинение J-профиля.

Эта работа выполняется так, как показано на фото.

Крепление J-профиля на вершине фронтона

Для этого J-планки необходимо положить друг на друга и
обрезать по диагонали лицевую часть. Не забываем о зазоре.

Правильный угол для резки сайдинга

Для того, что отрезать полосу сайдинга правильно, нужно промерять угол наклона ската кровли.

Сделать это можно с помощью нехитрого приема: положить кусок полосы материла к поверхности фронтона, а целую панель в уровень с J-профилем.

Затем нужно провести заточенным карандашом по перекрытию листов. Результатом будет наличие точного угла наклона. Дальше следует убрать короткий кусок и отрезать сайдинг по роведенной черте.

Более наглядно процесс представлен на чертеже выше

Набор планок сайдинга9.6. Набор планок сайдинга.

Подготовка последней полосы

Вырезать угол последней панели сайдинга и завести ее в J-профиль.

Крепление последней полосы

Это исключительный случай в монтаже винилового сайдинга, при котором метиз или гвоздь бивается в панель насквозь.

Рекомендация «Арсенал Мастера»:

Настоящий хит продаж! Чрезвычайно полезный плотницкий угольник — транспортир для строительных, в первую очередь — кровельных, а также отделочных работ с 5 разными функциями (угломер, линейка, рейсмус, упор для ручной циркулярной электропилы при торцевании досок и балок) и инструмент для переноса параллелей и углов, упор для ручной циркулярной электропилы при торцевании досок и балок) в антивандальном исполнении. Свонсон — угольник позволяет делать быстрый перерасчет углов и размеров и просто необходим при строительстве крыш и конструкций сложных форм (смотрите инструкцию на русском). Угольник Свэнсон, учитывая его предназначение, имеет 2 класс точности (что соответствует 2% погрешности измерения). Поэтому, на 25 сантиметрах погрешность измерения может достигать 0,5 мм на размере 25 см. И именно поэтому не рекомендуется рассматривать в качестве столярного угольника! Рекомендуем к покупке, доставим по всей России.

Рекомендуем ВСЕ СПЕЦКОМПЛЕКТы Swanson с Угольником метрическим 250 мм

ХИТ! Комплект Угольник метрический для плотника Swanson Speed Square 250 мм + упоры Swanson Brass Stair Gauges ХИТ СПЕЦКОМПЛЕКТ Swanson: Угольник метрический для плотника Swanson Speed Square 250 мм с Карандашами механическими СПЕЦКОМПЛЕКТ Swanson: Угольник метрический для плотника Swanson Speed Square 250 мм с Карандашами классическими Carpenter Pensils Выгодный комплект: Плотницкая черта Veritas Log Scriber 05u05.01 ПЛЮС Угольник метрический 250 мм Swanson Speed Square Sw-250 ПЛЮС комплект карандашей 10штук СПЕЦКОМПЛЕКТ Swanson: Угольник метрический для плотника Swanson Speed Square 250 мм с Упорами и Карандашами механическими СПЕЦКОМПЛЕКТ Swanson: Угольник метрический для плотника Swanson Speed Square 250 мм с Упорами и Карандашами классическими

Описание элемента

Данный вид фурнитуры относится к декоративным сопутствующим элементам при отделке пластиковых откосов. Как было отмечено ранее, уголок на окно для откоса может применяться для маскировки стыков углов при работе с различными материалами.

Уголок используется для маскировки стыка откоса и стены

Декоративный пластиковый уголок изготавливается по особым технологиям, когда жесткий лист ПВХ перегибают «горячим» способом.

Изделие является универсальным и широко применяется при отделке углов и стыков поверхностей, выполненных из различных отделочных материалов. Виды пластиковых уголков различаются по материалу изготовления и могут быть выполнены в трех вариантах.

Из металла

Из дерева

Из пластика

Наибольшую популярность среди потребителей приобрели пластиковые элементы для отделки откосов пластиковых окон. Цветные элементы можно подобрать к любому цветовому решению интерьера. Ламинированная поверхность может имитировать различные материалы.

Где применяют

Пластиковый уголок для откосов широко распространен при разных видах работ. Он может выполнять декоративную и практическую функцию одновременно.

Особенности установки углов

Монтаж внешней угловой части цокольного сайдинга на зданиях, обладающих ровными или западающими цокольными частями, характеризуется своими особенностями.

• На начальном этапе следует определиться с длиной профиля. Оптимальные показатели длины состоят из высоты угла, к которой следует прибавить три миллиметра.
• Далее производится монтаж профиля на внешний угол посредством саморезов или гвоздей.
• Нужно также не забыть про отступ от карнизной части кровли в три миллиметра. После фиксации конструкции на паре крепежей, необходимо провести замер расстояния от карнизной части и стартовой планки. В первом случае зазор должен составлять три миллиметра, а на втором замере расстояние не может быть более шести миллиметров.
• Далее производится проверка вертикальности угловой профильной планки и выполняется стандартная фиксация с шагом крепёжных элементов в диапазоне от двадцати до сорока сантиметров. Не следует выполнять монтаж с чрезмерно плотным креплением.

Если длина цокольной сайдинг-панели недостаточна, то требуется выполнить стыкование двух элементов в один

Если длина цокольной сайдинг-панели недостаточна, то требуется выполнить стыкование двух элементов в один. Выполнить такой монтаж необходимо с учётом одной высоты, а над участком нижнего профиля следует расположить верхний с нахлестом. Резка производится ножницами для работы с металлами.

Непосредственный монтаж наружного угла следует начинать с установки нижней части угловых профилей, за которыми осуществляется монтаж верхнего профиля. Таким образом удаётся получить узловое соединение, в котором углы не подвержены агрессивному воздействию природных факторов.

Наружный угол монтируется аналогично внутреннему, а установка цокольного сайдинга выполняется по инструкции

Особого внимания требует высота обрезаемой части, которая может иметь показатели, соответствующие температурному зазору, или немного больше. При показателях величины зазора от двух до девяти миллиметров, нахлест панелей не превысит трёх сантиметров. Наружный угол монтируется аналогично внутреннему, а установка цокольного сайдинга выполняется по инструкции.

Мы вам также предлагаем узнать об особенностях и этапах самостоятельного монтажа сайдинга на утеплитель.

Первый шаг: Устройство обрешетки.

Установку проводят на заранее подготовленный каркас из металла или дерева.

Обрешетку собирают из металлического профиля или деревянных брусков. Шаг выдерживают в 40см для винила и 50см для металлического.

Металлический каркас прочнее, он не подвержен гниению и деформации, установить его на неровную поверхность проще. Профили крепят к стене на скобы или подвесы, которые позволяют отрегулировать конструкцию по уровню.

Обрешетка из бруса обойдется дешевле. Главное, чтобы древесина была сухой, без дефектов. Брус обязательно обрабатывают антисептиком и огнезащитной пропиткой. Крепят с помощью шурупов.

Стены очищают: убирают ненужные детали (наличники, плитку и пр.), снимают прилегающие элементы (водостоки, лампы, козырьки). При необходимости, замазывают трещины. Деревянный фасад пропитывают антисептическим раствором.

Направляющие фиксируют соблюдая правило: если обшивка горизонтальная, профиль/брус располагают в вертикальном положении, и наоборот.

Теплоизолировать фасад можно двумя способами:

Установка внешнего угла

Длина профиля для внешних углов Docke – 3050 мм. Если высота угла не превышает указанной длины профиля, то работы по отделке фасада внешнего угла с западающим или ровным цоколем (когда плоскость сайдинга не ограничивается снизу выступающим цоколем) проводятся в следующем порядке:

1. Измеряется угол фасада. К полученному размеру прибавляется 3 мм, отмеряется и отрезается угловой профиль для сайдинга Docke.
2. Технологический отступ от подшивки карниза (от софитов) должен составлять 1-3 мм. Этот зазор необходим для компенсации возможного расширения профиля при колебаниях температуры. При этом в нижней части угловой профиль должен располагаться немного ниже стартового профиля на 4-6 мм (внахлест). Чтобы не было видно выступающих гвоздевых пластин в нижней части углового профиля, их можно подрезать на 4 – 6 мм.
3. Установка внешнего углового элемента производится, начиная с верхних крепежных элементов. Инженеры компании “Кровли-М” напоминают, что монтаж сайдинга Деке (Docke) должен осуществляться оцинкованными или алюминиевыми гвоздями или саморезами с диаметром шляпки не менее 8 мм.
4. Далее проверяется и выставляется вертикаль профиля в двух примыкающих к углу плоскостях и устанавливаются остальные крепежные элементы.
5. Крепеж следует располагать не в одном из крайних положений гвоздевого отверстия (за исключением верхних креплений), а строго посередине. Чтобы сайдинг Docke или угловые профили не испытывали излишнего напряжения при температурном расширении, крепежи не следует вбивать или вкручивать «намертво». Профиль должен «гулять». Рекомендуемая технология установки креплений от производителя подразумевает зазор между плоскостью профиля и шляпкой крепежа в 1 мм. В регионах с сильной ветровой нагрузкой возможна установка дополнительной нейлоновой шайбы для скольжения.
6. Оптимальный шаг креплений должен составлять от 20 до 40 см. В технической документации производитель оговаривает максимальный шаг в 40-45 см.

Основные аспекты монтажа внешних углов сайдинга Деке отображены на рисунке 19а.

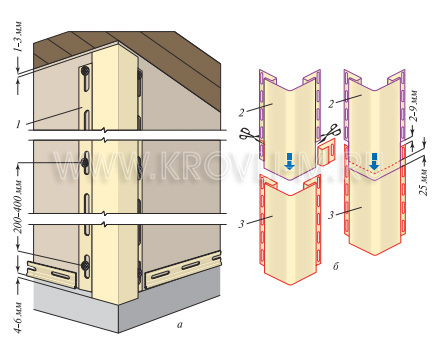

Рис. 19. Монтаж профиля наружного угла: а — общий вид; б — стыкование внахлест; 1 — наружный профиль угла; 2 — верхний профиль; 3 — нижний профиль.

Если высота угла фасада выше длины профиля, необходимо осуществить монтаж нескольких состыкованных профилей. Стыковка производится с учетом следующих нюансов:

• Лучше всего стыковать угловые профили на одинаковой высоте у всех углов дома.
• Вышестоящий профиль должен быть расположен поверх нижестоящего (внахлест). Минимальное перекрытие профилей – 25 мм.
• Для правильного стыкования гвоздевые пластины внешнего угла для сайдинга необходимо обрезать так, чтобы при перекрытии двух профилей в 25 мм их гвоздевые пластины отстояли друг от друга минимум на 2-9 мм (это расстояние необходимо для компенсации температурного расширения профилей). Обрезаются гвоздевые пластины у вышестоящего углового профиля.

Схематично правила стыкования внешних углов отображены на рисунке 19б.

Если внешний угол для сайдинга Docke необходимо установить на дом с выступающим цоколем (плоскость сайдинга ограничивается снизу), то помимо всех вышеперечисленных условий необходимо обеспечить зазор между цоколем и угловым профилем в 1-9 мм (на случай температурного расширения).

Подготовительный процесс

• Монтаж сайдинга выполняйте на обрешетку, для установки которой используйте оцинкованный профиль или древесину влажностью не больше 15…20%. Сечение брусков должно составлять 40х50 мм.
• Обработайте дерево антисептической жидкостью.
• Для горизонтального монтажа сайдинга бруски обрешетки устанавливайте вертикально, выдерживая шаг 0,3…0,4 м по всей площади постройки. Сложнее всего это будет сделать вокруг окон и дверей.
• Закройте места установки углов водонепроницаемым материалом.
• Для утепления дома установите в пространство обрешетки теплоизоляционные негорючие материалы. Дополнительно проведите ее защиту, укрыв специальной гидроизоляционной пленкой.

Обратите внимание! Толщина утеплителя всегда должна быть меньше толщины деревянных брусков. Это обеспечит образование вентилируемого зазора

Каждому элементу конструкции – свое место

Выбор крепежей

Для фиксации сайдинга можно использовать несколько способов закрепления деталей:

1. Скобы строительного степлера. Такой крепеж считается самым ненадежным. Процесс можно завершить быстро, но это будет совсем некачественно. При сильных порывах ветра панели или углы и другие доборные элементы сайдинга могут оторваться, что приведет к деформации детали. Если даже под воздействием внешних факторов все останется на местах, то с течением времени прочность фиксации снижается, и конструкция может обрушиться под собственным весом. К тому же этот вариант совсем не подходит для металлосайдинга.
2. Гвозди. Очень даже надежный способ зафиксировать углы и другие детали отделки. Но тут есть трудности с зазором для расширения. С помощью такого инструмента тяжело оставить пространство между крепежом и деталью. А когда гвоздь забит плотно, то вынуть его невозможно. Хотя если немного потренироваться, то можно справиться и с таким заданием.
3. Саморезы. Самый популярный способ среди профессионалов и тех, кто занимается отделкой самостоятельно впервые. С помощью шуруповерта крепеж ввинчивается до упора, а потом выкручивается на один оборот. Этого будет достаточно, чтобы деталь или панель могла свободно «гулять» при расширении.

Самым подходящим вариантом для закрепления сайдинга на обрешетке остается использование саморезов. Потому если в хозяйстве нет шуруповерта, то его можно взять у знакомых, арендовать у строительной фирмы или же приобрести новый.

Особенности стыковки

Поскольку при установке фрагментов не всегда есть возможность использовать целую деталь, возникает потребность соединения по длине (высоте). Для этого существует несколько методов:

Монтирование внахлест

Довольно распространенный способ, заключающийся в наложении верхнего элемента на нижний. Инструкция по монтажу:

1. Изделие, располагающееся снизу, необходимо выставить и отметить уровень. Для расположения панелей по верхнему краю подрезаются крепежные участки (5–6 мм).
2. Определяется размер накладываемого фрагмента, к нему прибавляется 20–25 мм (нахлест). У детали вырезается фиксационный участок, размер которого равен предполагаемому нахлесту, плюс 5 мм.
3. Изделия соединяются.
4. Перед тем как закрепить углы, проверяется зазор между их внутренними частями, он должен составлять не менее 9–10 мм.

Наращивание

Переход также можно сформировать, если нарастить участок при помощи накладки. Для этих целей используется обрезок применяемого элемента. Технология следующая:

1. Размер рабочего фрагмента – 10–15 см. По его внутренней поверхности с обеих сторон вырезаются места фиксации сайдинга на ширину 20 мм плюс 7–8 мм. Ввиду того что вставная деталь является местом стыка верхнего и нижнего участка, ее габариты должны учитываться при общих расчетах длины угла.
2. Соединить все элементы довольно просто, для этого их необходимо установить в точной последовательности: выставляется изделие от земли или цоколя, наживляется соединение, после чего оформляется остальное пространство, все фиксируется. В итоге получатся два нахлеста. Между внутренними сторонами всех соединений должен быть зазор не менее 5–6 мм.

Монтаж угловых профилей

Крепление фурнитуры происходит на определенном этапе отделочных работ и включает ряд обязательных действий.

Внутренний угол

Прикрепить его можно по следующему алгоритму:

1. Изделие выставляется после фиксации стартовой планки. Существует два варианта подгонки: первый заключается в формировании зазора между доборами, второй – в подрезке нижней части углового элемента, что позволяет располагать начальный сегмент заподлицо. Ввиду того что внутренний участок каркаса не всегда расположена под углом 90 градусов, в случае необходимости деталь можно слегка выгнуть. Это обеспечит плотное и ровное прилегание.
2. Сверху и снизу оставляются зазоры для компенсации расширения.
3. Крепить элемент следует на саморезы. Если имеющиеся отверстия не подходят, то дополнительные прорезаются своими руками. Шуруп вкручивается по центру под прямым углом с зазором 1 мм.

Такой угол также используется при обшивке свеса фронтона и крыши.

Наружный элемент

Внешняя деталь сложной формы наиболее предпочтительна для работ снаружи. Монтаж производится по схеме:

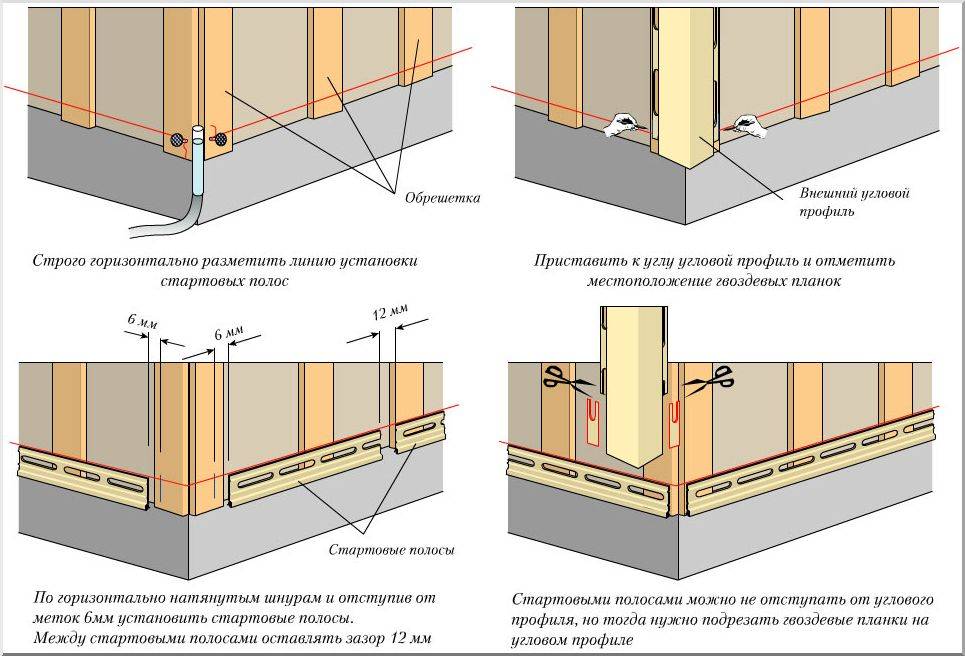

1. Элемент прикладывается к углу, отмечается месторасположение. При необходимости определяется участок для наращивания.
2. С учетом зазора выставляется стартовая планка.
3. Наружный сегмент опускается на 4–5 мм от начального фрагмента, но с обязательным промежутком сверху и снизу.
4. Если требуется, угол можно немного согнуть в нужную сторону. Это особенно актуально при работе без обрешетки.
5. Фиксация осуществляется на саморезы по тому же принципу, что и предыдущий вариант.

Наружный угловой сегмент применяется для отделки оконных и дверных проемов, выступая в роли наличника.

Нюансы при покупке

Перед тем как отправиться за покупкой почитайте отзывы на разных сайтах о производителях и об их продукции. Выбирая в магазине материал для отделки фасада, отдавайте предпочтение известной марке. И, конечно, придерживайтесь следующих правил:

1. Если есть понравившийся вариант, попросите у продавца сертификат качества. Ответственный производитель всегда предоставляет такую информацию для каждой точки продажи.
2. Осмотрите продукцию, и панели, и доборные элементы. Если элементы имеют выпячивания, кривизну, дефекты в декоративном слое, лучше от такой покупки отказаться.
3. Покупайте все в одном магазине и от одного производителя. Желательно даже из одной партии. Разные изготовители создают продукцию разного размера. Эти параметры могут отличаться даже у одной фирмы из разных партий. Это могут быть даже миллиметры, но такой нюанс вызывает сложности при установке.
4. Лучше выбирать доборные элементы из того же материала что и сайдинг, то есть для металлосайдинга — металлические, а для винилового — виниловые. Некоторые считают, что металлические детали намного прочнее, то тут всплывает один из недостатков этой отделки — линейное расширение. Один исходный материал увеличивается больше, а другой — меньше.

Иногда случаются несовпадения и по цветам из разных партий одного производителя, но при этом маркировка идентична. Такие недостатки в размерном и цветовом отношении присущи сайдингу по той причине, что никаких нормативных документов или государственных стандартов по производству не существует.

В результате могут возникнуть непоправимые изменения панелей или дополнительных элементов сайдинга, что приведет к тому, что нужно будет переделывать облицовку еще раз.

Установка сайдинга на фронтонах

Измерьте угол наклона крыши, используя отрезок панели. Соедините его с панелью внизу. Другой отрезок панели приложите к коньку крыши. Отмерьте линию угла в том месте, где обе панели перекрывают друг друга. Это будет шаблон для обрезки конца сайдинга, который должен быть установлен с одной стороны фронтона. Повторите действия для другой стороны фронтона. Установите J-рейку на фронтоне под свесом крыши, прибейте в соответствии с правилами. Если необходимо использовать не одну j- рейку, стыковка деталей осуществляется так же, как и деталей верхней кромки. Замкните панель сайдинга с нижней панелью и вставьте в паз J- рейки.

Примечание: оставляйте зазор в 6 мм между сайдингом и j-рейкой для возможного расширения.

Отделка наружного угла сайдингом

Как крепить наружный угол для сайдинга разберем детально. Внутренний угол для сайдинга делается немного по другой схеме, но сейчас давайте рассмотрим вариант выполнения внешнего угла.

Отделка наружного угла

Итак:

Для начала необходимо скорректировать длину всех элементов. Если есть необходимость, то лишние части убираются болгаркой, учитывая небольшой задел для теплового расширения между верхней точкой и карнизом.
Работы должны начинаться в верхней точке (в той ситуации, когда высота стен больше трех метров, то крепеж делается внизу).
Профиль для угла прикладывают к стене с расчетом того, что его расположение на четыре – пять миллиметров будет ниже, нежели стартовое основание и на 0,6 сантиметров ниже верхнего края стенки.
Элемент вначале крепят вверху к брускам установленной ранее обрешетки (см. Обрешетка дома под сайдинг: выбор материала и установка). В качестве крепежа можно прибегнуть к помощи саморезов с алюминиевым антикоррозийным покрытием. Их ввинчивают в первое отверстие вверху об обе стороны угла. Профиль будет висеть на метизах. Вертикаль должна проверяться отвесом.
После этого фиксируем его в нижней точке.
Если неровности отсутствуют, можно приступать к закреплению угловой планки по всей высоте. Она крепится достаточно свободна, чтобы могла «передвигаться», то есть компенсировать расширение материала панелей из-за температурных перепадов. Этого можно достичь, если не полностью закрутить саморезы. На резьбе лучше оставить запас в один миллиметр, а не делать это впритык. Метизы вкручиваются в середину продолговатого перфорационного отверстия, соблюдая между ними двадцати сантиметровый шаг.
Если высота раствора будет больше, нежели длина углового профиля из винила и необходимо нарастить полосу, прибегают к дополнительной, соединяя их внахлест. В этом случае общая длина этих элементов будет больше исходной высоты. Необходимо провести усовершенствование верхнего угла профиля, который был удлинен. Отрезаем 0,25 см полосы от боковых сторон до серединой оси. Верхний угол накладывается на нижний с совсем небольшим запасом. В итоге между двумя соединенными элементами не должно быть плотного соединения, потому что для компенсационного расширения требуется 0,05 см

Важно следить за тем, чтобы на фасаде здания все угловые элементы были закреплены на одном уровне.
В том случае, когда появляется необходимость скрыть верхний или нижний торец угла, можно сделать так называемые крышки. Для этих целей используют фрагменты J-планок

В заготовке, а точнее в центре, вырезаем прямой угол и обрезаем края. Готовые крышки сгибают по центральной оси и привинчиваются к внешнему углу здания. Фиксация вначале проводится в самой нижней и верхней точках. После этого в них вставляют элементы и прибивают.
Подобное крепление, это не единственный метод фиксации. Наращивание профиля можно сделать через накладки. Для этого пару соединяемых элементов, которые располагаются в одной плоскости, не контактируют краями, а укладывают на деталь, вырезанную из этого же профиля. Ее приклеивают к нижней планке.
Но существуют и другой порядок строительных работ. Есть такие методы отделки, при которых угловые части фасада выглядят более надежными, а также эстетичными. В этом случае важно приобрести только сертифицированный качественный материал.

Как крепить околооконную планку сайдинга

Чтобы закрепить сайдинг у окна используют околооконную планку или J-профиль. Выбор элемента крепления зависит от расположения окна. Окно может быть расположено на одном уровне со стеной или оборудовано внешними откосами.

Если окно находится на одном уровне с обрешёткой, используйте J-профиль. Сначала закрепите рейки по бокам от оконного проема, (вертикально) так, чтобы они не выступали за пределы окна. После этого установите горизонтальные рейки: над окном и под окном.

Горизонтальные J-рейки отрезайте не вровень с окном, а с запасом в 6 см с каждой стороны. Угол отреза можете сделать прямым или в 45°. Не забывайте про температурные перепады, оставляйте небольшой зазор между стыками профилей.

Чтобы закрепить сайдинг у окна используют околооконную планку или J-профиль. Выбор элемента крепления зависит от расположения окна (фото №9)

Для отделки оконного проема с откосами шириной до 22 см используют околооконные (или широкие околооконные) планки. Монтаж приоконной конструкции проходит в два этапа: сначала по периметру окна монтируют финишные планки, после этого на них устанавливаются околооконные планки.

Откосы, ширина которых превышает 22 см, требуют комплексного подхода к монтажу. Со стороны окна по периметру устанавливают J-профиль, с внешней части монтируется конструкция из наружного угла, в который вставляют панели сайдинга.

Назначение и характеристики угловых элементов

Применение изделий обуславливается выбранной разновидностью. Вся продукция делится на группы, различающиеся выполняемыми функциями.

Простые и сложные угловые элементы сайдинга

Основное назначение – создание нужного декоративного вида. Также детали играют защитную роль, препятствуя проникновению атмосферных осадков и ветра. Имеют обычную форму с углом 90 градусов. Выставляются после завершения основных работ.

Благодаря своей конструкции планка полностью закрывает стыковые соединения, образуя плавный переход. Хотя цветовая гамма элементов может быть весьма разнообразна, чаще всего в продаже встречаются варианты в светлом и темном исполнении.

Размерный ряд зависит от производителя, наиболее популярные параметры: ширина – 50*50 мм и 65*65, длина – от 2 до 4 м.

Габариты угловой фурнитуры в разных моделях сайдинга отличаются

На заметку! В качестве альтернативы могут применяться комплектующие других отделочных материалов соответствующей формы.

Наиболее предпочтительная разновидность, выполняющая несколько функций:

Упрощение монтажа и увеличение надежности. Элементы имеют место для фиксации края сайдинга, по виду идентичное J-профилю.

При отсутствии углового элемента, его можно заменить двумя планками J-профиля

• Улучшение декоративности. Деталь закрывает малопривлекательный стык двух участков фасадной облицовки. Для создания дополнительного визуального эффекта могут использоваться гладкие, фактурные или рельефные изделия.
• Повышение защитных параметров отделки. Разграничивая участок расположения панелей, уголок плотно закрывает место соединения двух стен дома. Это оберегает основание от влаги и другого воздействия окружающей среды.

Габариты сложных элементов также зависят от изготовителя. Наиболее распространенные параметры:

1. Внешняя деталь: ширина боковых участков – 65*65 и 100*100 (110*110) мм, монтажная ширина – 80 и 120 мм, длина – от 200 до 360 см.
2. Внутренний угол (с одной видимой плоскостью): ширина чаще всего составляет 80 мм, длина аналогична предыдущему варианту.

Размеры наружного угла сложной формы для сайдинга VOX

Эту продукцию часто относят к отдельной группе, но она может использоваться и для отделки фасадных участков. Элементы считаются сложными, хотя имеют внешний вид, имитирующий кирпичную или каменную облицовку. Длина деталей составляет 42–47 см, ширина бока 9–16 см.

Комплектующие для сайдинга: нужно знать «в лицо»

Предназначение, форма и размеры комплектующих для винилового сайдинга:

Начальная (стартовая) планка

Стандартная длина – 3,66 м.

Используется в качестве начального элемента отделки фасада. Предварительно делают разметку, чтобы начальная планка была установлена строго горизонтально, на нужном уровне. Первую панель сайдинга нижним краем вставляют в начальную планку. Верхний край панели крепят саморезами к обрешетке.

Соединительная планка

Стандартная длина – 3,06 м.

При помощи соединительной планки скрывают швы при стыковке панелей сайдинга по длине.

Планка J-trim

Стандартная длина – 3,66 м.

Планку J-trim устанавливают по периметру оконных и дверных проемов. Она может заменять стартовую планку. Для фасадных панелей вместо планки J-trim используется J-профиль. Фактически это та же планка, но так как толщина фасадных панелей больше, чем сайдинга, канал в j-профиле чуть дольше.

Околооконная планка

Стандартная длина – 3,05 м.

Околооконные планки различаются по ширине. Ими отделывают оконные и дверные проемы.

Наличник

Стандартная длина – 3,66 м.

Наличники используют для окантовки оконных и дверных проемов.

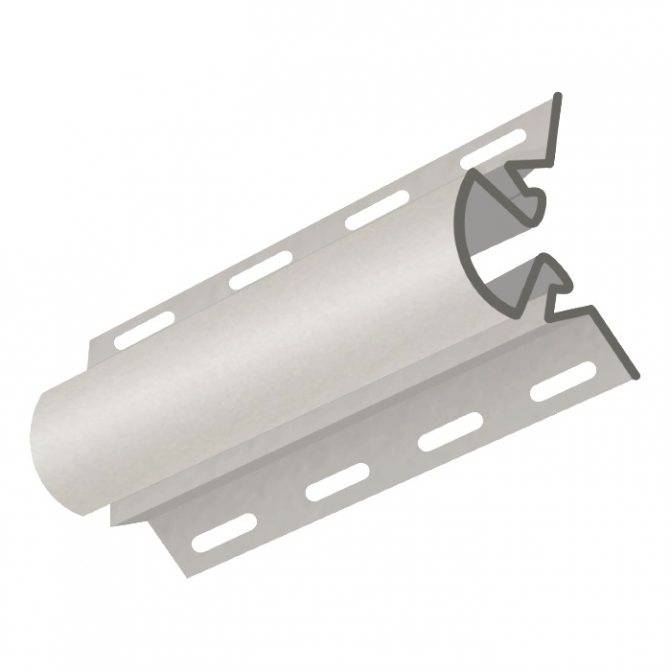

Наружный угол и наружный радиусный угол

Стандартная длина – 3,05 м.

Стыковочный элемент, соединяющий панели сайдинга в наружных углах. Закругленный наружный угол отделывается угловой радиусной планкой, к которой предварительно по обеим сторонам крепится широкий наличник.

• Внутренний угол
• Наружный угол и наружный радиусный угол

Длина планки – 3,05 м.

Угловой элемент предназначен для стыковки панелей сайдинга во внутренних углах здания.

Финишная планка

Длина элемента – 3,66 м.

Финишную планку используют для установки под карнизом перед монтажом последней панели сайдинга. Она является финальным элементом в процессе облицовки фасада.

J-фаска

Стандартная длина планки – 3,66 м.

J-фаска необходима для отделки карнизов крыш.

Окантовочная планка

Длина – 3,66 м.

Окантовочная планка сглаживает угол между сайдингом и софитом.

Софит

Размеры: 3х0,23 м.

Софиты предназначены для отделки карниза крыши. Благодаря перфорации они обеспечивают вентиляцию фасада и кровли.

Монтаж

Прежде чем приступить к монтажу сайдинга и комплектующих, следует обязательно ознакомиться с подробными инструкциями по монтажу элементов. В противном случае вся работа может пойти насмарку. Но в целом, все работы можно выполнить и самостоятельно, не прибегая к помощи мастеров.

Первым делом перед началом монтажа сайдинга устанавливают профиль стартовый, на который и будут крепиться панели. Он прикручивается на обрешетку или стену фасада при помощи саморезов в специальные отверстия точно в их середину. Далее закрепляется J-профиль, арочные профили (если таковые нужны), угловые профили, оформляются стыки. Только после этого начинается установка самих сайдинг-панелей.

Установка доборных элементов металлосайдинга

Для того чтобы монтаж сайдинга прошел максимально быстро и профессионально, могут понадобиться следующие инструменты:

• рулетка и линейка;
• уголок столярный;
• шуруповерт;
• молоток;
• уровень строительный, желательно длинный;
• плоскогубцы;
• бечевка и карандаш или мел;
• ножницы по металлу.

Обрешетка под сайдинг

Своеобразным типом комплектующих элементов считается и обрешетка, на которую часто «сажают» сайдинг-панели. Ее рекомендуют использовать, даже если монтаж будет производиться на идеально ровную поверхность стены. Дело в том, что такая конструкция будет максимально надежной, так как способна выдерживать большие нагрузки, чем просто закрепленный на стене сайдинг. Особенно актуально это для оформления цокольной части дома и крепления металлического сайдинга.

Обрешетка для винилового сайдинга или металлосайдинга с помощью направляющего профиля 60х27

Для монтажа обрешетки лучше всего выбирать профиль с сечением от 2,7х6 см. Он будет прочнее, чем более тонкий. Шаг крепления профиля должен зависеть от веса отделочного материала. И чем он больше, тем шаг меньше. Расстояние между планками должно быть не менее 0,4 м (для металла) или 0,6 м (для винила). Обрешетка устанавливается перпендикулярно линии установки панелей сайдинга.

Монтаж софит-панелей

Разберемся, как проходит монтаж софит-панелей для сайдинга. Для этого понадобятся сами софит-панели, отделочная планка (J-профиль), соединительные планки (H-профиль), необходимые для придания эстетичности оформления софит-системы, и деревянные рейки размером 3х5 см.

Шаг 1. При помощи строительного уровня на стену дома наносятся метки, по которым будут крепиться деревянные рейки. Те должны быть вровень со свисающей частью крыши.

Использование строительного уровня

Нанесение меток

Шаг 2. Рейки закрепляются на стене дома при помощи колышков быстрого монтажа.

Крепление рейки

Еще одно фото процесса

Шаг 3. Рейки крепятся также и по всей длине поджелобного пояса, по периметру свисающей крыши.

Крепление реек по периметру свисающей крыши

Шаг 4. Устанавливаются дополнительные опоры из реек, перпендикулярные ранее установленным рейкам. Посередине поперечин может быть установлена и дополнительная рейка из дерева. Это будет еще одна точка опоры для софита.

Установка дополнительных реек

Дополнительные точки опоры для софитов

Шаг 5. К рейке, что закреплена вдоль здания, а также к поджелобному поясу монтируется отделочная планка. Планками отделывается вся конструкция в тех местах, где будут вставляться софит-панели.

Правильная установка отделочной планки

Крепление отделочной планки

Монтаж закончен

Как планки стыкуются между собой

Шаг 6. При необходимости софит-панели подрезаются таким образом, чтобы их параметры давали возможность действовать так называемому температурному расширению.

Не стоит забывать о температурном расширении материала

Шаг 7. Далее софитные панели просто вставляются в планки отделочные. Признак того, что панель стала на место – это отчетливо звучащий щелчок.

Монтаж софитов

Соединенные панели

Шаг 8. Монтируются углы с использованием угловых планок. Эти планки вставляются в угловые части конструкции. Далее при помощи уголка или уровня контур фасада переносится на планку. Получившийся угол обрезается.

Монтаж угловых планок

Проверка с помощью уровня

Готово

Шаг 9. Обрезанная планка крепится к внутреннему углу конструкции. Далее по такому же методу обрезается внешняя ее часть. Планка монтируется к углу.

Обрезанная планка крепится к внутреннему углу конструкции

Шаг 10. Панели в этой части монтируются так: одна из них вставляется в замок с предыдущей панелью, отмечается угол среза. Излишек софит-панели отрезается. Панель устанавливается на свое место. Аналогичным образом монтируются остальные угловые панели.

Отмечается угол среза

Установка панели

Прямой монтаж софитов

Утепление и гидроизоляция

Когда монтируется обрешетка, выполняется утепление стен снаружи. Утеплитель должен иметь более высокую паропроницаемость, чем материал, из которого изготовлены стены дома. В противном случае между материалами собирается конденсат, который разрушительно повлияет на стену.

Лучше всего в качестве утеплителя использовать плитную минвату, которая отлично пропускает пары воды. Чтобы снаружи не попадала влага, нужно использовать гидрозащиту, которая устанавливается после того, как смонтирован первый слой обрешетки и уложен утеплитель.

Сверху крепится гидрозащитная мембрана, изготовленная из материала, который легко выводит пар, но препятствует внешнему проникновению жидкости. Сверху гидроизоляционного слоя устанавливают контробрешетку.
