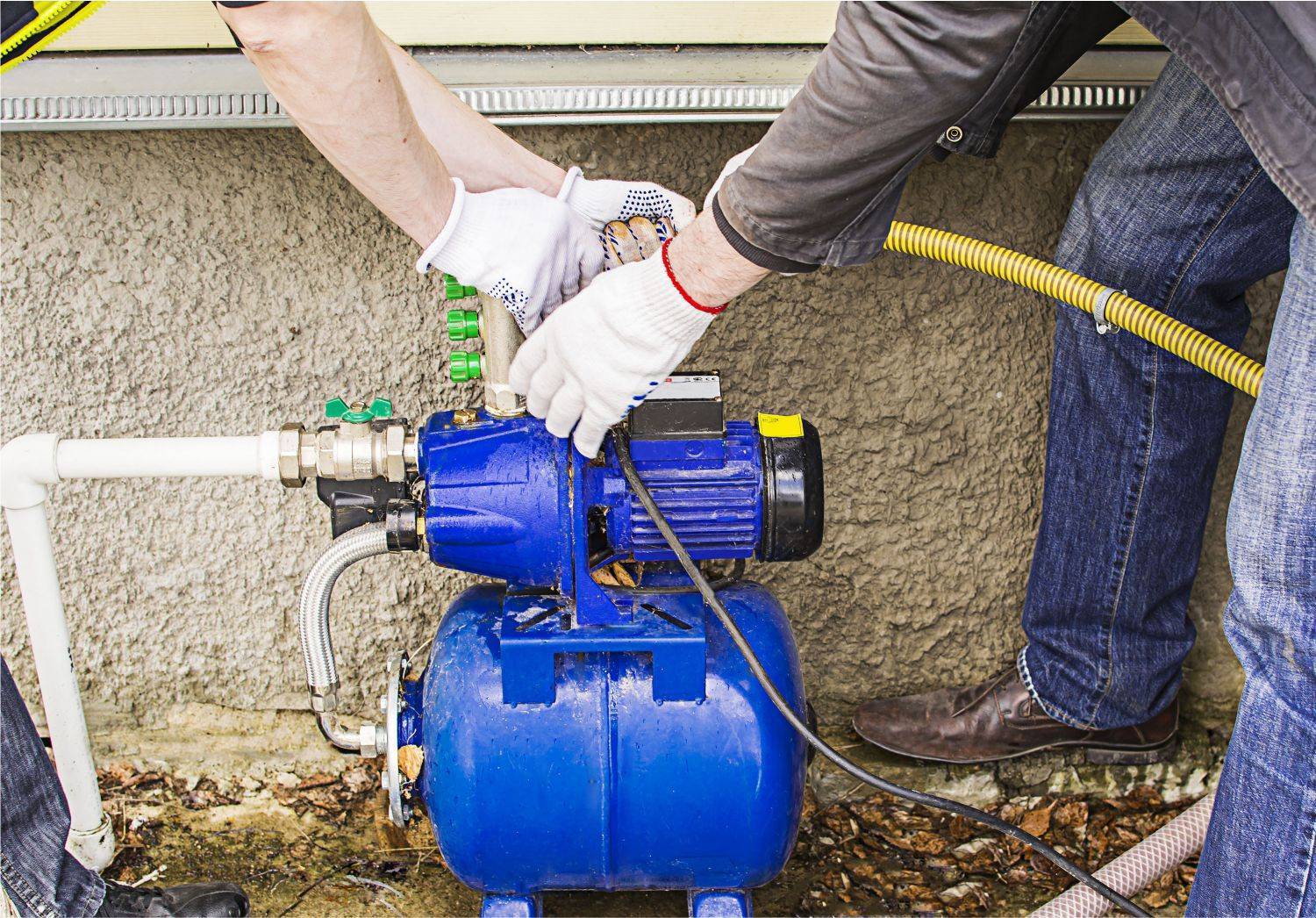

Подключение насосной станции с погружным насосом своими руками
Система монтажа зависит от глубины скважины, вида погружного насоса. Среди изобилия таких агрегатов выделяют: вибрационные, колодезные и центробежные насосы. Принцип установки таких насосов заключается в том, что их погружают воду. Конструктивно оборудование защищена от воздействия воды.
Центробежные насосы считаются отличным вариантом для установки в скважины любой глубины. Они способны перекачивать большое количество воды с высокими показателями напора на выходе
При монтаже важно придерживаться ключевого правила: устанавливают насос на уровне не менее 50 см от дна источника с водой.
Дренажные насосы лучше всего проявляют себя в работе с загрязненной водой. Допускается наличие примесей до 5 мм. В продаже вы также найдёте дренажные промышленные насосы, которые способны работать с вкраплениями диаметром до 12 см.
Преимущества ПНД труб перед стальными аналогами
Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.
Выбирая материал для этого участка, нужно учитывать следующее:
- Трубы должны быть удобными для перевозки.
- Их монтаж не должен представлять особой сложности.
- Нужно выбирать материал прочный и устойчивый к истиранию.
- Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
- Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.
Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.
Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.
Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).
Виды и типы оборудования
Подбирая, какой насосной станцией пользоваться, нужно ознакомиться с видами и типами этих устройств. Насосные станции разделяются на два основных вида – со встроенным и выносным эжектором. Главным критерием выбора является высота, на которую требуется поднять воду. Эжектор – это специальное устройство, позволяющее при одинаковой мощности поднимать воду на большую высоту.

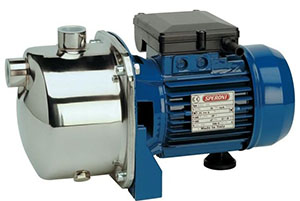

Станции со встроенным эжектором
Такой насосной станцией оборудуются системы с высотой подачи воды до 8 м, считая от входного патрубка. Встроенный эжектор размещается в корпусе насоса, что позволяет делать более компактные размеры, создает достаточный напор, обеспечивает высокую надежность.
К недостаткам этих станций относят повышенный уровень шума за счет работающего эжектора, поэтому непосредственно в доме их лучше не устанавливать, выделив для этого шумоизолированное подвальное или подсобное помещение. При выборе насосной станции такого типа нужно учесть еще один момент – для передвижения воды по горизонтальным трубам требуется дополнительная мощность. От каждых 10 метров движения по горизонтали отнимается 1 метр вертикального подъема. Это означает, что если дом стоит в 20 м от колодца, такая станция сможет поднять воду с высоты только 6 м, поскольку мощность, необходимая для подъема на 2 м будет затрачен для горизонтального перекачивания воды.
Станции с системой выносного эжектора
Для колодцев и скважин глубиной более 8 м нужны насосные станции с системой выносного эжектора. Это устройство устанавливается непосредственно на глубине не менее чем 0,5 м от уровня зеркала и не менее 0,5 м от дна. Насос находится на поверхности и может располагаться на значительном удалении от скважины.
Для работы насосной станции такого типа нужно две трубы, по одной вода поднимается вверх, по второй часть воды снова идет в скважину для создания разрежения в эжекторе. Такая система заставляет увеличивать диаметр скважины, что нужно учитывать при подготовке проекта.
Такой станцией можно поднимать воду с глубины от 20 до 40 м, подавая ее на большие расстояния, но за счет уменьшения КПД придется устанавливать более энергоемкое оборудование. Установка такой станции позволит делать скважину в удобном месте, а насос смонтировать в подвальном помещении, соблюдая акустический комфорт.
К недостаткам таких станций относят сравнительно высокую стоимость, конструктивную сложность и требовательность к чистоте воды. Но при соблюдении эксплуатационных правил, такие насосные станции полностью оправдывают себя.
Конструкция насосной станции для колодца
Насосная станция с погружным насосом для колодца – это комплекс технических средств, в основные задачи которого входит откачивание воды из подземного источника и ее транспортировка по трубопроводной системе в необходимых количествах и под требуемым напором. Использование такой установки позволяет не только обеспечить дом водой для удовлетворения бытовых нужд жильцов, но и подключить к автономной системе водоснабжения всю необходимую бытовую технику, а также организовать регулярный полив зеленых насаждений на участке.
Для организации колодезной насосной станции используются погружные насосы различных типов в комплекте с дополнительным оборудованием
Что лучше: отдельный погружной насос или насосная станция? В случае использования станции насосное оборудование работает в щадящем режиме, соответственно, прослужит вам намного дольше. Кроме того, такие установки способны некоторое время обеспечивать подачу воды в трубопроводную систему даже при неработающем насосе.
Элементами конструкции насосных станций на базе погружного насоса являются:
- погружной электронасос, который решает задачу по откачиванию воды из колодца и подает ее в гидроаккумулятор;
- гидроаккумулятор – емкость, внутренняя камера которой разделена эластичной мембраной (в задачи гироаккумулятора, или мембранного бака, входит поддержание в напорной магистрали погружной станции определенного давления воды и обеспечение ее подачи в те моменты, когда насосное оборудование не работает);
- манометр, при помощи которого контролируется уровень давления воды в напорной магистрали;
- реле, автоматически прекращающее работу электронасоса станции при достижении давления жидкости в гидроаккумуляторе требуемого значения, а также автоматически включающее помпу, когда значение такого давления опускается ниже критической отметки;
- элементы соединительной арматуры;
- фильтр механической очистки, защищающий внутреннюю часть погружного насоса от попадания в нее твердых частиц, содержащихся в колодезной воде;
- обратный клапан, не дающей откачиваемой воде двигаться не в том направлении.
Схема водоснабжения с погружным насосом
После знакомства с конструктивными элементами насосной установки, которые обеспечивают ее эффективную и бесперебойную работу даже при минимальном вмешательстве со стороны человека, ответ на вопрос о том, что лучше – насосная станция или погружной насос, становится очевидным.
Защитные механизмы
При интенсивной работе насосной станции ее элементы испытывают высокие нагрузки, для снижения которых применяют блоки защиты. Чтобы предохранить насос от механических частиц, содержащихся в воде, рекомендуется устанавливать всасывающую трубу на полутора-двухметровой высоте от дна скважины.
Устройство реле давления
Однако этого недостаточно. Водозаборный узел должен быть оборудован фильтром, не пропускающим крупные частицы песка.
Для защиты от перегрева во время холостого хода применяют механизм отключения двигателя станции. Чаще эту функцию выполняет реле защиты от сухого хода.
Важную роль играет обратный клапан, подключенный к всасывающей трубе. В момент остановки насоса клапан перекрывает трубу, чтобы вода из нее не вытекла обратно. Благодаря такой защите подача воды происходит очень быстро.
Устройство и принцип действия
Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.
Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:
- Подача воды из источника водоснабжения во внутридомовую сеть.
- Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.
При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.
На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.
Главные функциональные узлы водонасосных станций:
- Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
- Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
- Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
- Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
- Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.
Подбор гидроаккумулятора
От того, какой объем гидроаккумулятора выбрать, будет зависеть работа всего оборудования. Чем больше он будет, тем реже будет включаться насос, что существенно продлит его ресурс. В то же время, лишние габариты затрудняют монтаж, поэтому при выборе нужно подобрать нечто среднее.
Для дачи оптимальным вариантом являются гидроаккумуляторы объемом в 24 л. Их вполне достаточно для обеспечения насосной станцией одноэтажного дома с 2 точками водозабора. Если планируется проживание 3-5 человек, то целесообразно установить гидроаккумулятора на 50 л, в этом случае удастся обеспечить оптимальную работу оборудования при постоянной подаче воды. Для больших домов, предлагаются емкости до 100 л.
В каталогах, предлагающих насосные станции, можно встретить варианты с гидроаккумуляторами небольшого размера – до 2 л. Такие мембранные емкости могут послужить только защитой от гидроудара при перепаде давления, а вот на частоту включения насоса они практически не влияют. Поэтому их установка приведет к тому, что он будет постоянно включаться и прослужит относительно недолго.
Монтаж неоправданно большой емкости на 200 л при недостаточно интенсивной эксплуатации тоже приведет к дискомфорту. Пользователь будет наблюдать, как напор постепенно снижается, что может негативно сказаться на работе водонагревающего оборудования, особенно проточного типа.
Особенности эксплуатации скважины
Готовая станция является установкой, оснащенной поверхностным насосом, производящим забор воды из источника методом разрежения. Эжектор может быть встроенным в насосное оборудование или выносным и его следует размещать непосредственно в скважине.
Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Поскольку данным установкам не опасно попадание воздуха, их не всегда нужно перед стартом работы заполнять водой. Они могут сначала прокачать воздух, а потом воду.
Среди их плюсов значится надежность и высокая производительность. Большой их недостаток – сильный шум, поэтому монтаж насосной станции данного типа допустим в доме, но в подсобном помещении с качественной звукоизоляцией.
Агрегаты с внешним инжектором позволяют добывать воду с глубины более 20 метров. Эжектор в этом случае перед тем, как подключить насосную станцию к скважине, помещают в источник – он становится одной из частей заборного узла.
По напорному шлагу жидкость попадает в эжектор, где в камере всасывания образуется область разрежения и жидкость по всасывающему (вакуумному) шлангу направляется из скважины вверх. Подобные установки имеют низкий уровень шума и отличаются малым потреблением электроэнергии, но их КПД равен не более 40%.
Насосные станции, укомплектованные погружным насосом, почти не шумят. Они могут выполнять водозабор с любой глубины и при большом удалении источника от постройки. Для них не опасны небольшие протечки в трубах и подсос воздуха.
Но до того, как установить водяную станцию с насосом погружного типа, нужно помнить о важности чистоты воды, а значит потребуется мощная фильтрационная система. Из минусов следует отметить высокую цену и возникновение трудностей при проведении ремонта и обслуживания.
Алгоритм работы насосной станции
Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:
- изначально вода поступает в гидробак и наполняет его;
- после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
- срабатывает реле, которое отключает насосную станцию;
- в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
- реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.
Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.
Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Технические характеристики
Торговля предлагает большой интервал мощностей для насосных станций – от 500 до 1,5 тысяч Вт. При подборе мощности следует руководствоваться:
- расстоянием от скважины до места установки насоса;
- количеством имеющихся водозаборных точек;
- объемом воды, который может дать данный источник.
Технические характеристики Насосных станций Belamos
Насос стоит выбирать с некоторым запасом мощности, так как возможно подключение дополнительных потребителей воды. Для небольшого коттеджа, например, достаточно показателя в пределах 0,75-1,0 КВт.
Производительность насосной станции равна объему воды, который она может перекачать в течение 1 часа. Показатель зависит и от дебета скважины. Производительность можно рассчитать самостоятельно, измерив объем воды, проходящей через все водоразборные точки в течение одной минуты и пересчитав его на кубометры в час.
Без достаточного напора воды невозможно нормальное функционирование всей системы. Чтобы бесперебойно пользоваться водой, нужно обеспечить во всех точках водопотребления достаточное давление. Для расчета нужной величины напора нужно знать параметры:
- номинального давления воды в системе;
- глубины ее забора;
- расстояния от насоса до дома;
- высоты точек потребления от магистрали трубопровода.
Глубина забора воды рассчитывается путем измерения высоты от уровня водной глади до оси насоса, который установлен около источника. Для более точных расчетов необходимо знать:
- размер скважины;
- расстояние до места нахождения накопителя.
Варианты размещения и принцип работы станции
Разводка внутренней сети
Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:
- Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
- Манометр служит для контроля за давлением в водопроводной сети.
- Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
- Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
- Фильтр, задерживающий частицы размером свыше 100 мкм.
Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:
Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.
Кессон
Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.
Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.
Чем отличается насос от насосной станции?
Очень просто. Насос просто качает воду при включении и перестает качать – при выключении.
Насос не имеет прямого отношения к давлению в трубах, регулировка насоса возможна в режимах «качать – не качать, автоматически отключаться при отсутствии воды, качать по максимуму, качать понемножку».
Насос используется для летнего водоснабжения, мощности среднего насоса хватает для полива дачного участка средних размеров и на хозяйственно-бытовые нужды, без особых излишеств.
Для компенсации недостатков насоса, обычно устраивается резервуар с водой, расположенный в максимально высокой точке. На чердаке или на специальной водонапорной постройке. Насос закачивает воду в резервуар и отключается при его наполнении (для этого нужна автоматика). Дальнейшее водоснабжение осуществляется из резервуара.
