Обустройство обогрева кровли: 4 правила установки

Особенности установки

Различные конфигурации крыши и водостока требуют индивидуального подхода к выбору мест расположения греющих кабелей и форме теплового контура.

Рекомендуем ознакомиться: Трубы ПНД для обустройства водопровода

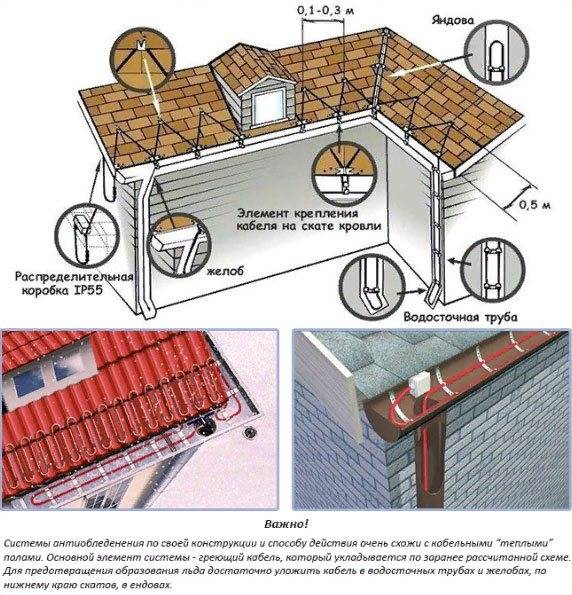

Основные места установки греющего кабеля:

• горизонтальные и наклонные жёлоба водостока,
• водосточные трубы,
• свесы крыши,
• места примыкания к смежным стенам,
• ендовы – стыки скатов крыши,

Способы укладки кабеля в разных местах расположения отличаются: на плоскостях формируется змейка, на узких и длинных участках протягивают прямые нити.

Кроме греющего кабеля для устройства полноценной системы антиобледенения потребуются:

• блок питания и “холодный” кабель в двойной оплётке для подачи питания на тепловой контур;
• терморегулятор для регулировки температуры в контуре;
• узел защитного отключения для предотвращения возгорания в случае нарушения целостности самого кабеля или его оплётки;
• муфты для соединения участков контура;
• крепежи;
• герметик.

В желобах водостока

В желобах кабель протягивают в две нити параллельно с отступом 10-15 см.

При ширине трубы до 10 см в ней протягивают одну нить, при увеличении диаметра на каждые 20 см прибавляют ещё по одной нити.

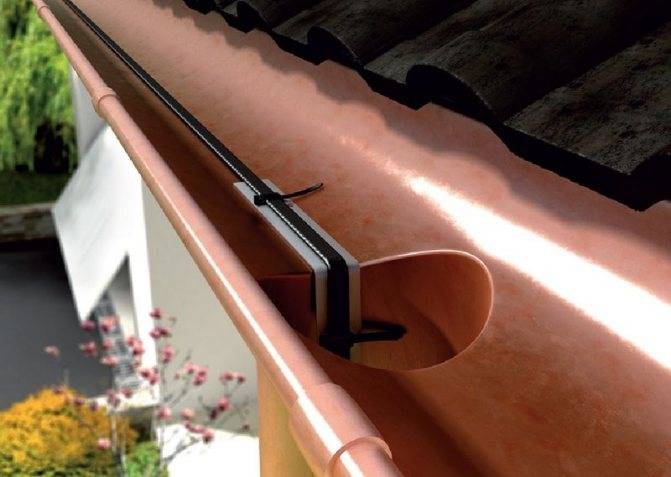

Уложенные нити необходимо зафиксировать монтажной лентой, стальными зажимами или уложить в пластиковые клипсы. Фиксирующие элементы размещают через каждые 25-50 см.

На концах трубы, чтобы увеличить площадь обогрева, закрепляют кабель по спирали или делают свисающую петлю для стока воды.

Места крепления фиксирующих элементов (стальных скоб или монтажной ленты) к частям водостока обрабатывают силиконовым герметиком, чтобы предотвратить протечки.

По краю крыши

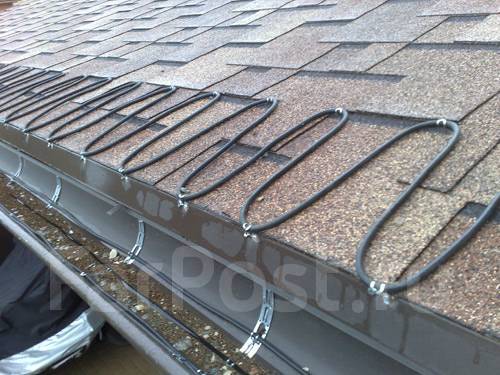

Способ размещения нагревательного элемента на краю крыши зависит от формы кровли и кровельного материала, наличия или отсутствия водостока. По поверхности кровли вдоль свеса укладывают змейку из нагревающего кабеля.

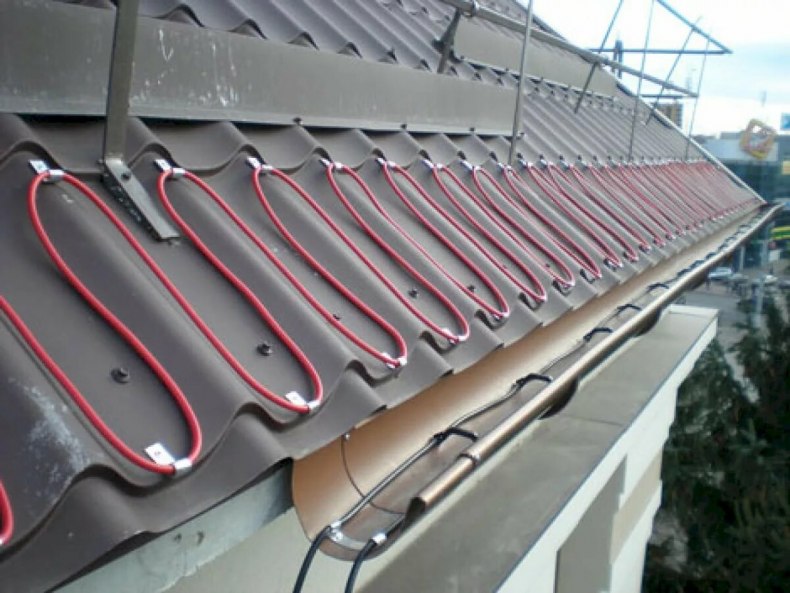

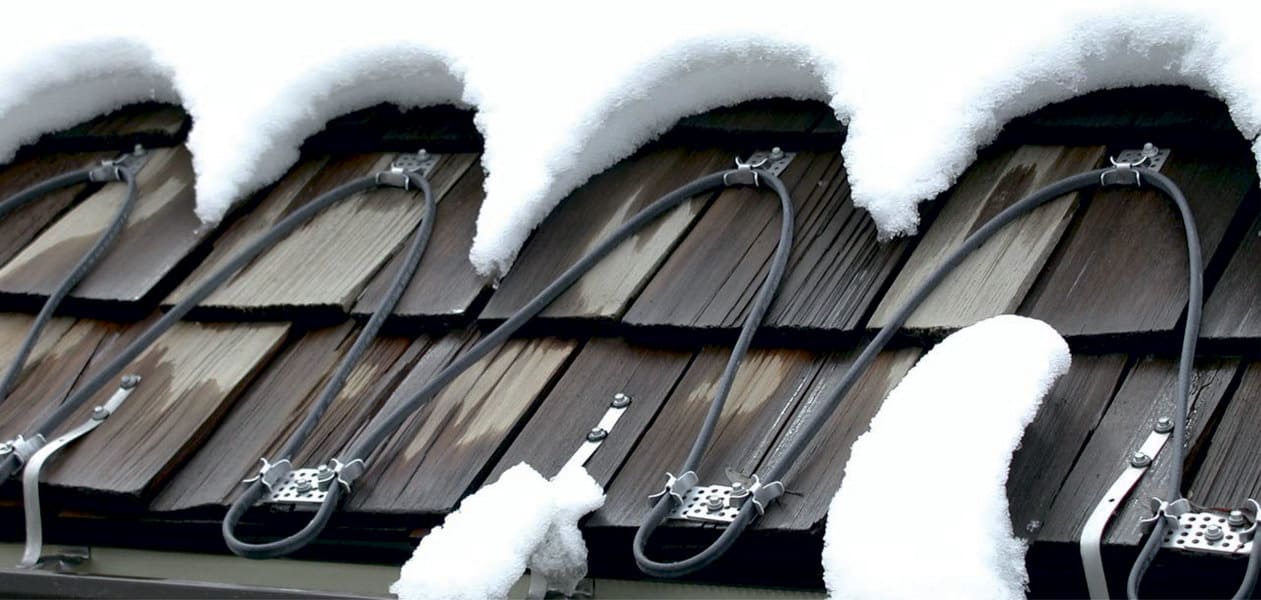

Змейка укладывается согласно рисунку кровельного материала:

• по волновым материалам – нижние точки змейки крепятся в нижних точках волны кровли, верхние точки змейки – на гребнях кровельного материала;
• по листовым материалам кабель протягивают вдоль каждого шва по обе стороны от него, а нижнюю часть змейки тянут горизонтально по водосточному желобу, получается контур в виде буквы “Ш”.

Рекомендуем ознакомиться: Особенности двухтрубной разводки системы отопления дома

При этом ширина контура подбирается таким образом, чтобы занять участок, наиболее подверженный образованию наледи. Обычно достаточно 35-40 см, но в случае небольшого угла наклона крыши или наличия мансардного этажа, ширину змейки можно увеличить.

В местах примыкания крыши к стенам и на ендовах

Участки, где кровля образует вогнутый угол, наиболее подвержены скапливанию снега и дождевой воды. При малейшем нарушении герметичности покрова влага проникает внутрь конструкции. К таким зонам риска относятся места примыкания кровли к стенам и вогнутые стыки скатов крыши – ендовы.

Чтобы талая вода не задерживалась, вдоль соединения от нижней точки протягивают греющий кабель в две нити, не доходя трети до верхнего края. В ендовах кабель протягивают по обе стороны линии соединения, в примыканиях стены и кровли – в 5-8 см от стены. Расстояние между параллельными кабелями – от 10 до 15 см.

Обогрев кровли: зачем он нужен и какие преимущества дает

Среди всех факторов, оказывающих влияние на процесс образования льда или снежной корки на крыше, можно выделить всего три основных.

• Во-первых, это плохая вентиляция чердачного помещения. Тепло от нижних этажей скапливается на чердаке и подогревает кровлю. Как результат, снег подтаивает и берется коркой. Отдельная его часть превращается в жидкость, которая стекает к краю и там намерзает в виде сосулек.
• Во-вторых, обледенение кровли происходит в случаях, когда на чердаке размещено много различного оборудования, излучающего тепловую энергию, которая, как и в первом случае, подогревает кровлю снизу.
• В-третьих, это кровля мансарды. В таких домах без системы снеготаянья, а вернее антиобледенения ливнестоков, просто не обойтись.

Как защитить крышу от снега и сосулек

Именно для борьбы с этими явлениями и предназначен обогрев кровли и водостоков, которые дают следующие преимущества.

1. Безопасность передвижения по придомовой территории в зимнее время. Система подогрева кровли вам гарантирует отсутствие угрозы в виде сосулек, которые могут в любое время свалиться на голову.
2. Увеличение срока службы кровельного покрытия. Как обогрев может продлить жизнь кровельному покрытию? Следует понимать, что любой лед в процессе сползания по скату крыши повреждает декоративно-защитное покрытие.
3. Обогрев кровли в некотором роде препятствует разрушению фасада дома. Вода беспрепятственно уходит в систему водоотведения и не попадает на стену, таким образом не образуя на ней наледи.

Защита крыши от льда

Подобная система может быть установлена на кровлю, сделанную из любого материала. Управляется она полностью автоматически без вмешательства человека. Как устроена система антиобледенения? А вот с этим мы и будем разбираться дальше.

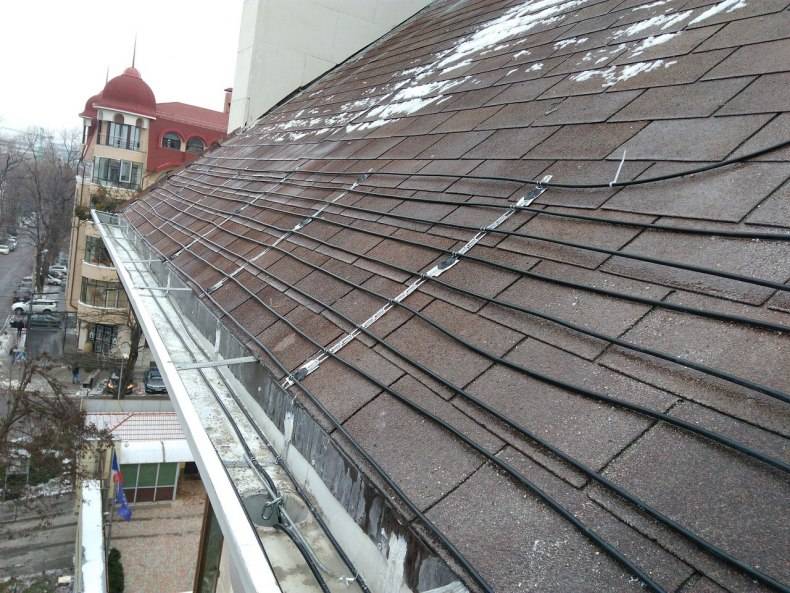

Обогрев кровли и водостоков фото

Особенности утепления плоской крыши

В данном случае акценты делаются на использование сыпучих теплоизоляторов и жидкой гидроизоляции. Что касается первого, то применять следует не керамзит с опилками, а специальные облегченные материалы наподобие крошки пенополистирола, пеноизол или пеностекло. Но главная особенность заключается в конструкционном решении – создании специального люка под кровельным перекрытием в виде ниши толщиной 15-20 см. Это пространство полностью засыпается изолятором. Снаружи плоская конструкция теплой крыши покрывается расплавленным битумом с помощью газовой горелки. Формируется полностью герметичный кровельный настил, который обеспечит гидро- и пароизоляцию.

Типичные ошибки при монтаже системы

Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:

Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли

При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь.
Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше.
Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей

Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год.
Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда.
Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.

К ошибкам можно отнести и подключение греющего кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.

Расчетные работы

Каждая система обогрева имеет определенную потребляемую и отдаваемую мощность. Ее значение будет зависеть от конкретного проекта. В зависимости от требуемой мощности подбирается тот или иной греющий кабель для кровли и его длина. Многое обусловлено тем, какую конструкцию изоляционного пирога имеет кровля. В зависимости от этого их подразделяют на:

• холодные;
• теплые;
• горячие.

Холодными являются кровли, которые сделаны с учетом всех возможных теплопотерь. При этом теплоотдача у них минимальная. Укладка кабеля в этом случае непосредственно на кровлю может и не понадобиться, а вот сточные желоба нельзя оставлять без подогрева, т. к. они не имеют дополнительного утепления. Теплыми кровлями называются конструкции, которые имеют определенный слой утеплителя. Но его недостаточно, чтобы полностью предотвратить таяние снега. При этом может происходить намерзание не только в желобах, но на козырьках и других элементах. В этом случае потребуется монтаж греющего кабеля на определенные поверхности кровли.

Обратите внимание! Горячими кровлями называются конструкции, которые совсем не имеют утепления. При этом пар, поднимающийся из дома, не встречает препятствий и сразу попадает к настилу

Перед тем как задумываться о системах обогрева с помощью кабеля, необходимо выполнить правильное утепление кровельного настила.

Интенсивность намерзания может отличаться для каждого отдельного участка кровли, это означает, что подбор мощности и длины кабеля производится для отдельных элементов. Наименьшей мощности кабель требуется для желобов и водосточных труб. Это связано с их диаметром, а также с материалом, из которого они изготовлены. Обычно это пластик, который при перегреве может деформироваться или расплавиться. Чтобы избежать этого кабель подбирается мощностью в 28 Вт на метр, если диаметр желоба не превышает 10 см, если диаметр больше, тогда мощность увеличивается до 36 Вт. Такие же значения принимаются для вертикально расположенных труб с указанным диаметром.

Ендовы требуют большей мощности кабеля, т. к. в них именно в них часто скапливается снег. Потребуется обеспечить обогрев до 300 Вт на квадрат. При этом желательно укладывать кабель на две трети высоты, ориентируясь снизу. Примерно такая же мощность греющего кабеля потребуется для участков, которые проходят возле желобов. Вдоль карнизов и на капельниках мощность кабеля может быть снижена до порога в 180 Вт на квадратный метр. Зная требуемую мощность греющего кабеля, можно определить длину, которая потребуется при монтаже.

Важно знать, какую мощность выдает кабель на метр своей длины. После этого подсчитывается длина всех желобов и вертикальных сточных труб, что позволит определить мощность кабеля по всей их длине

Рекомендуется укладывать не одну жилу большой мощности, а несколько жил меньшей мощности, чтобы добиться требуемого результата. Такой подход увеличит площадь обогрева, а соответственно и эффективность. Длина греющего кабеля, который будет использован на других участках кровли определяется способом его укладки. Чаще всего это «змейка» с шагом в 10–15 см. Необходимо вычислить площадь, которая нуждается в обогреве и разделить ее на выбранный шаг. Необходимо сделать запас в 5% мощности, умножив полученный результат на 1,05.

Совет! Если кабель изготовлен европейскими производителями, тогда стоит понимать, что мощность кабеля указана из расчета работы в сети с напряжением в 240 вольт. Для использования в отечественных сетях питания с 220 вольт, стоит учитывать погрешность в 10%.

Типовые зоны обогрева

На разных типах кровли присутствуют такие участки и элементы конструкции, где скапливаются осадки. При повышении температуры воздуха, лед и снежные массы начинают таять, а при ее последующем снижении превращаются в нависающие сосульки, несущие угрозу наружному покрытию крыши, фасаду строения, отдельным частям системы водостока, и проходящим мимо пешеходам.

Именно такими выступают:

• карниз, желоба (подвесной и прикарнизный);
• водосточные трубы;
• воронка для приема воды (характерно для крыш плоского типа);
• ендовы;
• окна мансардного типа, участки около снегозадержателей, прочие элементы конструкции кровли, где есть вероятность скопления осадков;
• наземные дренажные лотки.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

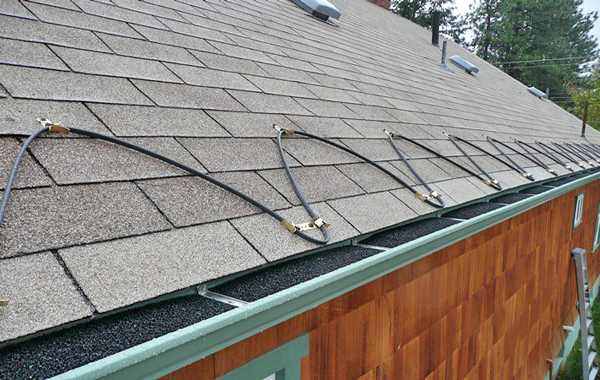

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Заказать себе готовые комплекты кабеля и аксессуары (крепление, автоматика), а также ознакомиться с текущими ценами на них можно вот здесь – ТЫЦ.

Основные принципы работы антиоблединительной системы

Все, кто использует у себя антиобледенительную систему для кровли, должен четко знать и понимать, когда можно и нужно её использовать:

— в весенне- осенний период, — во время оттепелей.

Использование данной системы в холодный период может только навредить кровле. С этой целью иногда создается мини-метеостанция, оснащенная датчиками температуры, воды, осадков, специализированным терморегулятором, который управляет работой всей системы и производит подстройку заданных параметров под конкретные показатели климата, этажности, расположения здания.

Для равномерного обогрева кровли кабель должен быть проложен по всему пути стекания воды: начиная с горизонтальных лотков и желобов и заканчивая выходами водостоков.

В случае, если предусмотрен вход в ливневую канализацию, то нагревательные кабели располагаются до входа в коллектор на глубину, находящуюся ниже точки промерзания.

При этом при расчете системы обогрева кровли необходимо обратить внимание на:

— тип кровельного покрытия,— наличие (отсутствие) дренажной системы,— технологические особенности крыши,— диаметр водосточной системы,— материал, из которого все изготовлено (пластик или железо),— не помешает учесть опыт эксплуатации крыши в зимний период.

Первоочередные проблемы, которые нужно решить, используя антиобледенительную систему для кровель:

1) если обледенение кровли происходит из-за её недостаточной теплоизоляции.

Как показывает практика, эффективная система для стаивания снега и наледи с кровли, рассчитывается, исходя от необходимой мощности в 300 Вт/ кв.м. в этом случае кабель располагается, учитывая некоторые моменты:— необходимо осуществлять эффективный обогрев кровли— бережно относиться ко всем элементам кровли— обеспечивать дому общий эстетический вид. При этом, в качестве кабеля используется обычно саморегулирующийся (резистивный) тип кабеля2) нарушены правила монтажа водосточной системы, и как следствие происходит её обледенение.

Вся система обогрева кровли предусматривает также и уничтожение обледенения водостока.

От типа лотка зависит мощность и общее количество нагревающегося кабеля. Как правило, для лотка диаметром от 125 мм обычно прокладывают две нити кабеля, которые обеспечивают мощность порядка 40Вт на один метр лотка.

Для крепления кабеля к лотку можно воспользоваться следующими способами:

— при помощи монтажной оцинкованной перфоленты,— специальной пластиковой клипсой,— при работе с медной кровлей, разрабатываются специальные крепления.

3) мансардные окна – их обледенение.

Избежать этого неприятного явления можно, прибегнув к следующим методам:

— производить обогрев участков, которые прилегают к оконному блоку водоотливов,— обогревать водосточные трубы и водосборные лотки,— применять саморегулирующийся или резистивный нагревательный кабель.

Все эти методы помогут Вам избежать протечек, которые являются неприятным следствием ледяных заторов.

4) нижний патрубок водосточной трубы – обледенение.

Это место является самым проблематичным в домах, оборудованных ливневой канализацией или дренажной системой. Избежать этого легко: — если вывести нагревающий кабель из водосточной трубы и создать при этом дополнительную петлю на нижнем патрубке,— погрузить кабель на всю длину в вертикальный элемент приемника дренажной системы или ливневой канализации.

Выполнение этих правил позволит Вам избежать образования ледяных заторов и обеспечит эффективный отвод талой воды. Если Вы хотите уйти от всех вышеперечисленных проблем, установите в своем доме антиобледенительную систему для кровли и будьте счастливы.

Для чего требуется установить обогрев кровли промышленных помещений и других домов?

Есть три основных фактора, которые влияют на образование ледовой либо снежной корки на крыше зданий:

• Чердак плохо вентилируется. Тепло с этажей скапливается на чердаке, крыша подогревается и, в итоге, снег подтаивает, образуя корочку. Частично вода течет по краям и там замерзает в виде сосулек.
• Крыша покрывается ледяным настилом, когда чердачное помещение используют для размещения большого числа разнообразного технического оборудования. Соответственно, оно излучает тепловую энергию, которая, естественно, работает, как и вышеописанный первый вариант.
• Мансарда. Когда она есть, то без установки обогрева водостоков обойтись просто невозможно.

Монтаж системы обогрева кровли

Для полноценного функционирования автоматической системы потребуются такие состиавляющие:

• Терморегуляторы РТ330 и РТ220,
• Датчик температуры окружающей среды TST01, TST 05,
• блок питания для датчика температуры,
• Датчики воды и осадков

принцип укладки кабеля

Первый этап монтажа – сборка кабелей в специальные секции, соответствующие размерам кровли. Их связывают в пучки специальными зажимами.

После этого кабели укладывают в лотки и опускают в трубы. Трубы укладывают зигзагом по краю кровли, и закрепляют зажимами, клепками или полосами. Затем прокладывается система обогрева водостоков.

Далее распределительную сеть прокладывают от распределительной коробки до шкафа с аппаратурой. Чтобы облегчить прокладку кабелей и монтаж распределительной сети, следует заранее наметить места, в которых будут располагаться шкаф с аппаратурой и распределительные коробки.

И последний этап – установка шкафа с аппаратурой в специально отведенное для этого место и его подключение к сети питания. После того, как монтаж завершен, выполняются пуско-наладочные работы. Они должны строго следовать технологии и соблюдать нормы главы 1.8 Правил УЭ:

• Обязательным условием является измерение сопротивления во всех кабелях системы;
• Необходимо замерять сопротивление в жилах обогревающего кабеля и проверить их на соответствие паспортным данным;
• Установить заземление системы;
• Проверить систему на срабатывание системы отключения;
• «Фаза-ноль» должна быть проверена;
• Систему, отвечающую за автоматическое управление, проверить на правильность работы.
• После проверки всех параметров составляется отчет, и система допускается к эксплуатации.

Какое оборудование выбрать?

Если вы решили сделать обогрев крыши и водостока от снега и наледи саморегулирующимся кабелем, то обязательно захотите узнать, а почему именно такое оборудование наиболее выгодно? Желая сделать защиту от наледи наиболее эффективной, каждый владелец дома пожелает использовать только лучшие материалы. Современная промышленность предлагает два варианта нагревательных электрических кабелей, а именно:

Какое оборудования для обогрева водостоков кровли выбрать?

• резистивный;
• саморегулирующийся.

Первый вариант электрического нагревательного кабеля самый простой. Он имеет металлическую жилу с покрытием из изоляционного материала. Такой резистивный кабель просто включается в электрическую сеть и выдает постоянный нагрев.

Саморегулирующийся кабель более сложен в строении. В его состав включаются следующие основные элементы:

• матрица или саморегулирующаяся нагревательная система;
• экранирующая оплетка;
• наружная и внутренняя изоляция.

Такая сложная структура позволяет изменять сопротивление кабеля в зависимости от температуры окружающей среды. Матрица сама реагирует на этот внешний показатель и изменяет уровень нагрева всего устройства.

Резистивный нагревательный электрический кабель стоит дешевле, своего саморегулирующегося «собрата». Но такая дешевизна выливается в большие расходы во время эксплуатации. Дело в том, что резистивный кабель греет всегда одинаково, конечно если он подключен к электрической сети

Будет неважно, находится устройство на открытом воздухе или в снегу, в воде или во льду. Кабель будет работать с одинаковой мощность и с одним и тем же расходом электроэнергии. А значит, ваши расходы при эксплуатации будут довольно значительными

А значит, ваши расходы при эксплуатации будут довольно значительными.

Обогрев водостоков кровли саморегулирующимся кабелем обойдется дешевле. Дело в том, что такие устройства потребляют электричества столько, сколько это требуется в зависимости от температуры окружающей среды. Например, если участок находится в куче листьев, то и греться он будет меньше. Совсем другое дело, если кабель лежит во льду. Температура окружения будет ниже, а значит и нагрев больше.

Зоны подогрева водосточных систем

Зимой, из-за воздействия низких температур ряд зон на крыше оказываются в экстремальных условиях:

1. Стык стены с крышей. В этой зоне наблюдается наиболее высокая температура за счет поднимающегося тепла из окон дома и утечек его через стены и потолочное перекрытие. Снег здесь активно тает, а образовавшаяся влага способна протекать под крышу и ускорять гниение стропильной системы и верхней части стен.
2. Кровельный свес или козырек крыши. На свисающую часть кровли тепло не распространяется, а холод делает свое дело. Стекающая вода превращается в лед. В результате на краю крыши образуется наледь и растут сосульки. Ходить под такой крышей просто опасно для человека.
3. Водосток. В водосточной трубе остается влага. При замерзании вода резко расширяется, что приводит к деформации металла и даже к его разрыву.
4. Застойные зоны нестандартной крыши. Наличие ендов, башен и других сложных элементов, создают участки, где накапливается снег, а он постепенно подтаивая проникает в чердачное помещение.
5. Мансардное окно. Они часто подвергаются обледенению, а устранить проблему можно разогревая находящиеся рядом водосточные трубы и край кровли.

Таким образом, на кровельной части дома имеются характерные зоны, где зимой появляется повышенная опасность для конструкции и людей.

Антиобледенительная система необходима на краю кровли, воронке водостока и в застойных зонах сложных крыш.

Греющий кабель для кровли и водостоков: виды и особенности

Любая система антиобледенения предполагает наличие нагревающего кабеля для обогрева водостоков и водосточных труб, который обеспечивает теплом водосток и не дает кристаллизоваться воде в лед.

Встречаются две разновидности электрокабеля:

• резистивный;
• саморегулирующий.

Резистивный тип

Самонагревающийся кабель состоит из многослойного изолирующего материала. В полости кабеля находятся две греющие жилы, которые подключаются к электрическому источнику.

ОБРАТИТЕ ВНИМАНИЕ!
Сопротивление тока и мощность постоянны. Нагревается он до определенной фиксированной температуры, которую нельзя регулировать.. Этот тип представляет собой обычный кабель в многослойной обмотке, которая состоит из:

Этот тип представляет собой обычный кабель в многослойной обмотке, которая состоит из:

• внешняя полимерная оболочка;
• под ней защитный экран из луженого медного провода;
• затем внутренняя полимерная оболочка;
• проводник или греющая жила, вставленная в фторполимерные изоляционные жилы.

По принципу работы напоминает обыкновенный бытовой ТЭН.

Такой провод для обогрева обладает постоянным сопротивлением и мощностью, нерегулируемой температурой нагрева.

Пользуется спросом, обладая следующими положительными качествами:

• невысокая цена;
• простота в креплении на крыше.

Данный вид кабеля нагревается одинаково по всей своей длине, что снижает его эффективность. Чтобы разморозить сильные участи с наледью, требуется большая мощность. Возможен перегрев кабеля и его поломка.

Резистивный тип

Использовать самогреющий кабель с повышенной мощностью нерационально с точки зрения расхода электроэнергии. Если мощность уменьшить, то в водостоках и на крыше остаются не размороженными ледяные участки.

Гибкость кабеля позволяет размещать его в любой конфигурации. Если волны изгиба делать чаще и располагать одну к другой на малом расстоянии, можно увеличить силу обогрева. Но при перегреве жилы поврежденный кабель не подлежит восстановлению.

Чтобы этого не допустить, требуется чаще чистить крышу от грязи и опавшей листвы. Небольшой срок службы и большой расход электроэнергии делают его непопулярным. Да и применяется он чаще на крышах с большой площадью.

Cаморегулирующий греющий кабель для водостока

Технология изготовления саморегулирующего кабеля более сложная.

Нагревательные способности зависят от матрицы, действие которой состоит в самопроизвольном регулировании нагревания в зависимости от температуры воздуха.

Матрица находится между двумя проводниковыми жилами.

При большом объеме снега и сильном оледенении крыши, мощность увеличивается, при потеплении нагрев ослабевает.

Такая функциональная особенность позволяет экономить на потреблении электроэнергии. При образовании ледяной корки, установленный в водостоках греющий элемент автоматически включается.

При отсутствии необходимости сохраняет свою линейную мощность. Работает всегда в оптимальном режиме. Саморегуляция нагрева, приводящая к экономии − самый главный плюс греющего провода.

Особенно, если погода зимой нестабильна и часто меняется температурный режим. Если часть кабеля перегорает, его вырезают, а рабочие части соединяют заново. Нет необходимости устанавливать температурный датчик, а также систему включения и отключения.

Cаморегулирующий греющий кабель

Термокабель состоит из внешней защитной оболочки, внутренней термопластичной изоляции. На конце находится сама полупроводящая матрица и токопроводящие жилы. Это особая технология по саморегулированию нагревательной мощности.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ

1.2. Крыша с постоянным швом. Металлическая кровля

На скатах металлических крыш с постоянным швом очень велика вероятность образования снежной,
ледяной шапки по краю кровли.

На рисунке 1.4. показан один из вариантов обеспечения постоянного потока талых вод со скатов крыши до земли.
Дополнительный кабель для обогрева желобов и воронок может не понадобиться.

• Нагревательный кабель укладывается по кровле так, как показано на рисунке 1.4.
• Укладка нагревательного кабеля осуществляется следующим образом:
  Кабель поднимается по одной стороне первого шва на требуемую высоту, по другой стороне этого же шва
  спускается к нижней части желоба. Потом прокладывается по желобу к следующему шву и далее цикл повторяется см. рисунок 1.4.
• При установке системы на стандартных типах кровли, длина кабеля , необходимого для ската крыши и желоба может быть определена формулой:

Lкаб ~ Длина кабеляN— количество утепляемых швов
Н – высота укладки кабеля
h_ш – высота шва

Lж — длина кабеля по желобу

При установке системы необходимо оставлять небольшой припуск кабеля для соединений в муфтах, монтажных коробках и на обогрев сливных воронок.
