Делаем масляный обогреватель своими руками

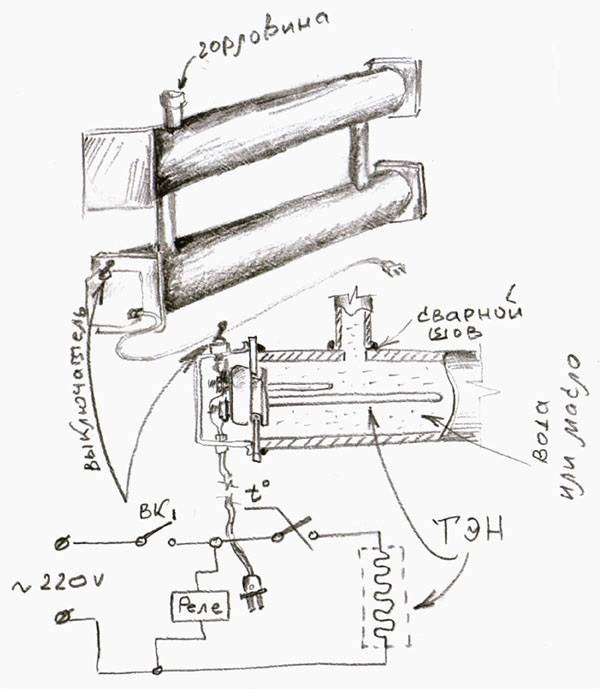

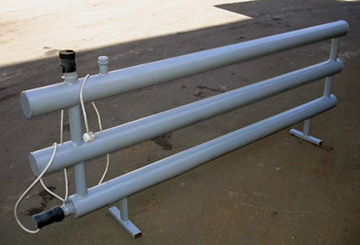

Самодельный регистр с тэном и воздухоотводчиком.
Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.
Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.
Используйте эскиз.
Исходные материалы:
- старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
- ТЭН;
- трансформаторное масло;
- терморегулятор;
- двужильный шнур с вилкой на конце;
- помпа до 2,5 кВт.
Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для
Тэн вставляется в нижний торец.
квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.
Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.
Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.
После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:
Самоделка #2 – мини-обогреватель из фольги и стекла
Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:
- два одинаковых по размерам куска стекла;
- алюминиевая фольга;
- герметик;
- обычная парафиновая свеча;
- провод с вилкой на конце;
- эпоксидный клей.
Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.
Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя
Приступаем к сборке:
- Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
- Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
- С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
- Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
- Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
- Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.
Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.
Макет самодельного обогревателя из стеклянных пластин
По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.
Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.
Мы продолжаем рассказывать о самодельных электроприборах и наши новые мастер классы коснулись электрообогревателей. На самом деле собрать простой нагревательный элемент в домашних условиях не составит труда даже неопытному электрику. Необходимо всего лишь иметь при себе доступные подручные средства и схему, по которой должна выполняться сборка. Далее мы предоставим к Вашему вниманию несколько интересных идей с фото и видео примерами, которые доступно покажут, как сделать обогреватель своими руками для дома, гаража и даже машины!
Самодельные маломощные устройства
Описанные выше модели подходят лишь для локального обогрева. Чтобы отопить комнату, необходимо соорудить более мощный обогреватель, технологию изготовления которого рассмотрим ниже.
Вариант #1. Создание масляного прибора
Сделанный собственными руками масляный обогреватель имеет высокий КПД и к тому же является достаточно функциональным и безопасным. Принцип работы прибора построен на том, что расположенный внутри корпуса ТЭН прогревает находящееся возле него масло, в результате которого активизируется конвекционное движение потоков.
Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.
Чтобы сделать масляный обогреватель нужно заранее подготовить:
- ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
- прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
- чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
- устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.
Основные требования к самодельному обогревателю
Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:
- Простота и доступность в сборке.
- Безопасность и надежность в эксплуатации.
- Экономичность в потреблении энергоносителей.
- Высокая производительность и рабочая мощность.
- Доступная стоимость конструктивных элементов и материалов.
- Эргономичность и удобство транспортировки.
- Долговечность и практичность.
Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.
Самоделка #2 — мини-обогреватель из фольги и стекла
Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:
- два одинаковых по размерам куска стекла;
- алюминиевая фольга;
- герметик;
- обычная парафиновая свеча;
- провод с вилкой на конце;
- эпоксидный клей.
Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.
Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя
Приступаем к сборке:
- Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
- Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
- С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
- Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
- Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
- Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.
Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.
Макет самодельного обогревателя из стеклянных пластин
По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.
Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.
Обогреватель из галогеновой лампы
Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.
Для этого вам понадобятся три вещи:
герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.
кирпич
галогенка мощностью 1000Вт
Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.
Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.
Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.
Для фиксации лампы, используйте специальный керамический патрон-держатель.
Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!
Как понимаете, провода для подключения, должны быть термические.

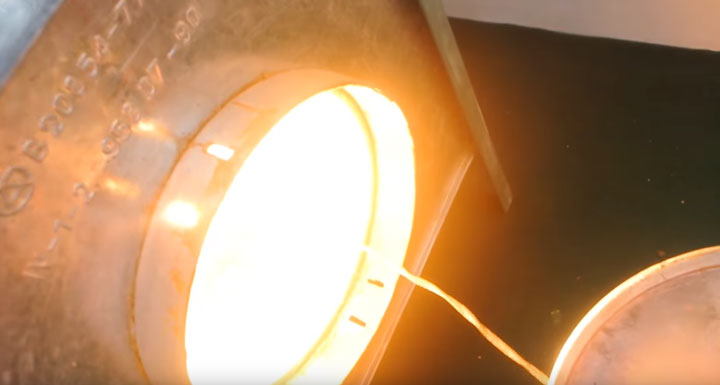

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.
Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.
На ней кстати, очень удобно сушить одежду и обувь.
Вот только есть одно большое НО. Это срок жизни такой лампочки в замкнутом пространстве без нормальных условий охлаждения. Смею уверить, что он вас сильно разочарует.
Пламенные
Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.
Походные мини-обогреватели на газе
Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:
Видео: портативные обогреватели из масляного фильтра
Чертеж мини-обогревателя из подручных материалов для дачи
Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.
Купить или сделать самостоятельно?
Изготовить электрический обогреватель самостоятельно намного проще, чем может показаться на первый взгляд. Поэтому, если вы обладаете набором знаний и умений работы с электроприборами, то сможете существенно сэкономить семейный бюджет.
Обычно подобные теплоносители используются в гаражах, на дачах или в загородных домах — словом, там, где нет доступа к коммунальной системе отопления. В квартирах к помощи бытовых электронагревателей приходится обращаться в процессе проведения ремонтно-строительных работ или в осенне-весенний период, когда батареи еще не включены либо централизованная подача тепла уже прекращена.
Обратите внимание, что электрические обогреватели собственного изготовления на порядок дешевле фабричных аналогов. Эта особенность данного бытового прибора обычно и привлекает домашних мастеров, заставляя их колдовать над проводкой, ТЭНами, терморегуляторами и прочими материалами, которые можно отыскать в кладовке. Помните, что любая работа, связанная с электричеством, должна быть выполнена на профессиональном уровне в соответствии с требованиями техники безопасности!
Помните, что любая работа, связанная с электричеством, должна быть выполнена на профессиональном уровне в соответствии с требованиями техники безопасности!
Среди многообразия электрических обогревателей специалисты выделяют несколько типов, которые можно вполне безопасно и качественно изготовить своими руками:
- масляный радиатор на основе чугунной батареи отопления,
- инфракрасный пленочный обогреватель,
- тепловентилятор небольшой мощности.
Полезные советы
Помимо таких простых способов существуют и более сложные варианты сборки самодельных обогревателей. Некоторые применяют специальные схемы в устройствах, транзисторы и резисторы.
В любом случае общее у всех самодельных обогревателей одно. Первое, все материалы, которые используются в приборе, должны быть исправны. Например, если вы решили использовать провод с вилкой от старого утюга, то сначала убедитесь в том, что он нигде не поврежден и его можно спокойно подсоединить к обогревателю.
Не забывайте проводить тщательную изоляцию всех токопроводящих элементов, контактов у дополнительных встроенных устройств. Проверяйте провода. Только в этом случае вы будете спокойны за работу своего прибора. А он в свою очередь будет безупречно работать, и обогревать помещение.
Обогрев камнями
Обогрев палатки теплом от камней — это старый, надежный, но времязатратный метод. Он довольно прост в реализации и позволяет удерживать комфортную температуру в палатке достаточно длительное время. Но и в таком незатейливом варианте необходимо учитывать все нюансы.
Недостаточно просто поместить в палатку нагретый камень, так как его жара хватит максимум на час. Варианты того, как организовать, обогрев камнем зависит от того, на какой период времени Вы рассчитываете. Если выезд на природу недолгий и достаточно будет 3 часов, то можно поместить камень в котелок и накрыть крышкой.
Если же Вы планируете более длительную стоянку и ночевку, то необходимо будет принять меры для замедления теплоотдачи от такого импровизированного «обогревателя». Камень оборачивают в несколько слоев фольги. За счет воздушной прослойки между листами тепло будет сохраняться гораздо дольше. Если в помещении становится холоднее, для повышения температуры снимается верхний слой фольги.
Желательно, чтобы камень не касался дна котелка, чтобы не нагреть его и не прожечь пол. Если все же такое происходит, то под котелок нужно положить жароустойчивое полотно или специальную подставку.
Электрический обогреватель своими руками
Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.
Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.
Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м 2 каждый), эпоксидного клея, куска провода с вилкой на конце.
Видео: изготовление обогревателя своими руками
Характерной чертой современных обогревателей, выпускаемых отечественной и зарубежной промышленностью, является эффектный дизайн.
Но стоит ли тратиться на такую красоту, если нужно обогреть, к примеру, гараж зимой или дачный домик в ненастную погоду?
В столь непритязательной обстановке можно воспользоваться и самодельным устройством, которое при всей своей неказистости отлично справится с поставленной задачей.
Тем более что изготовить обогреватель своими руками в силу простоты его конструкции совсем несложно. Давайте познакомимся с некоторыми разновидностями этих приборов и узнаем, как и из чего можно сделать обогреватель своими руками в домашних условиях.
Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:
Масляный
Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.
Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.
Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).
Парокапельный
По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.
Такое решение дает два существенных преимущества:
- При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
- Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.
Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.
Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.
Свечной
Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.
Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.
Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.
Инфракрасный (ИК)
Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.
Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.
Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.
Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.
Другие виды
Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.
Пошаговые схемы сборки
Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.
Масляная батарея
Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.
Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции
- Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
- Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
- Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
- Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
- Заливают масло из расчёта 85% от внутреннего объёма корпуса.
- Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.
После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.
Инфракрасный обогреватель своими руками;
Мини-обогреватель для гаража
Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.
Чтобы его изготовить, делают следующие шаги:
- Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
- Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
- Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
- Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
- Монтируют вентилятор внутрь банки болтами и кронштейном.
- Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
- Для доступа воздуха просверливают около 30 отверстий в дне банки.
- Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
- Для устойчивости делают из толстой проволоки специальную подставку.
- Включают в сеть и проверяют устройство.
Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

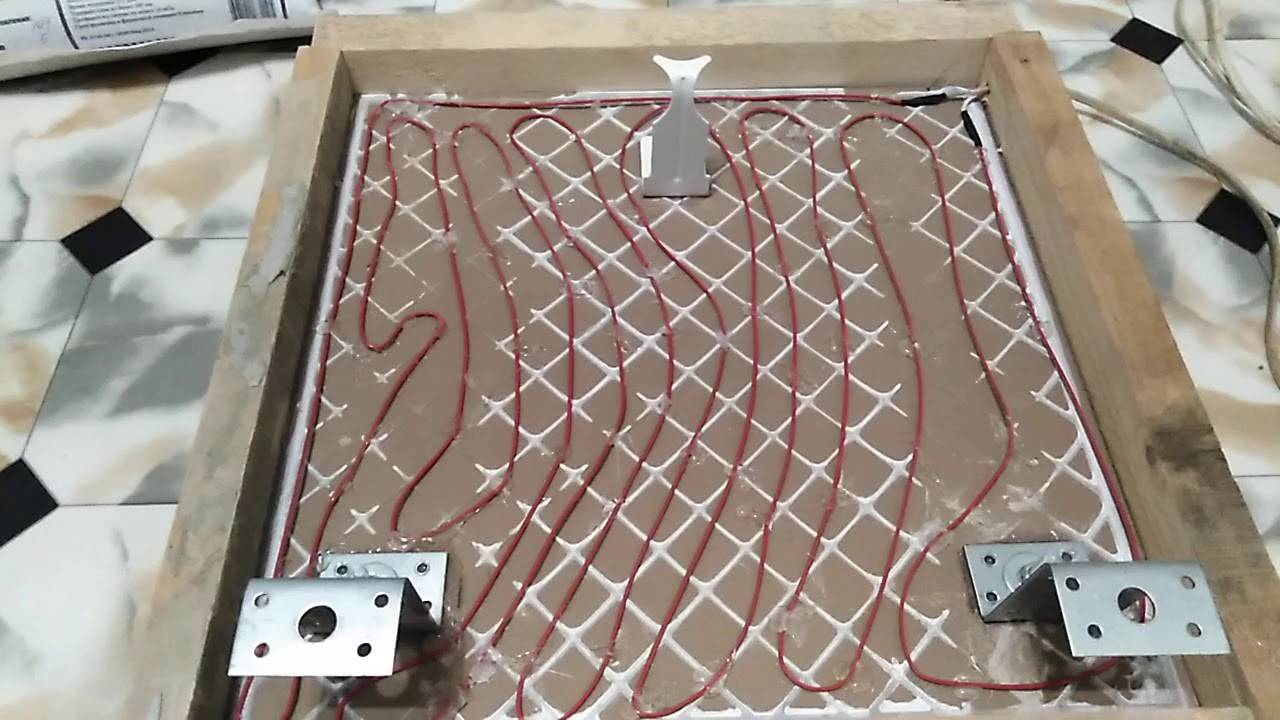

Инфракрасная панель для обогрева
В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.
Сделать подобный современный инфракрасный обогреватель можно в домашних условиях
Для этого делают следующее:
- Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
- Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
- Графит перемешивают с эпоксидной смолой 1 к 2.
- Кладут на стол плиты со схемой, гладкой стороной вниз.
- Наносят тонким слоем смесь графита и клея по схеме.
- Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
- Вставляют клемы в обозначенных заранее местах вывода.
- Дают просохнуть.
- Присоединяют электрические провода и проверяют работоспособность.
- Делают деревянную рамку для устойчивости.
- Оснащают устройство терморегулятором.
Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.
