Что это такое?
Пожаробезопасный гипсокартон представляет собой спецматериал, включающий такие компоненты, как картон и гипс. Этот материал дополнительно обрабатывается специальным спецвеществом (антипирен).
Благодаря свойствам, входящих в состав материалов, гипсокартон может выдерживать до 60 минут открытого огня, не позволяя распространяться дыму и препятствуя дальнейшему горению. Гипсокартон огнеупорный в своей конструкции имеет кристаллизованную воду (1%), которая в процессе горения продолжительное время тормозит дальнейшее распространение огня.
Гипсокартонные материалы называют пожаробезопасными, потому что материал изготавливается путем максимального сжатия элементов, в результате чего воздух не проникает в конструкцию. Процесс горения невозможен без свободного доступа кислорода, и если его не будет, то и огонь прекратит свое распространение.
Применение ГКЛО имеет ряд преимуществ:
Использовать огнестойкий гипсокартон можно в любом помещении. Материал изготовлен из экологически чистых продуктов, потому часто применяется в детских комнатах, учебных заведениях, больницах.
- Влагоогнестойкий ГКЛ обладает высокой пожаростойкостью за счет кристаллизованной воды в составе.
- В состав материала входит глина, которая способствует прекрасной звукоизоляции и теплоизоляции.
- В отличие от идентичных аналогов такого материала, гипсокартон прослужит на 5 лет дольше.
- Обеспечивается ускоренный процесс выравнивания поверхности.
- Стройматериал с легкостью нарезается и сгибается, что позволяет добиться желаемого размера и формы плиты.
Несмотря на все имеющиеся достоинства негорючего гипсокартона, у этого материала найдутся и некоторые негативные стороны:
- Слабый показатель прочности. Любые незначительные нагрузки приводят к деформации стройматериала. Установка креплений (гвоздь, саморез, вешалка) требует дополнительных мер для укрепления.
- Для окрашивания гипсокартона потребуются специальные красящие изделия и шпатлевки. Для покрытия таких поверхностей обоями светлых оттенков (бежевый, белый) потребуется немало усилий, чтобы перекрыть розовый цвет гипсокартона.
- Высокая цена продукции. Стоимость огнеупорного гипсокартонного изделия в два раза превышает стоимость обычного гипсокартона. Однако безопасность семьи наверняка важнее для каждого человека, нежели возможность сэкономить.
Монтаж термостойкого гипсокартона
В целом процесс монтажа не отличается от того, что имеет место быть в случае с обычным ГКЛ. Однако несколько нюансов все же имеется:
- Для повышения огнестойкости часто используют двойной слой данного материала, что увеличивает нагрузку на каркас и предъявляет к нему более высокие требования. Аналогично дело обстоит и с саморезами, которые должны иметь необходимую длину;
- В том случае, если края листа прямоугольные, необходимо провести их утончение примерно на треть от исходной толщины. При этом углы обычно закрываются перфорированными металлическими уголками;
- Материал каркаса. Не стоит делать каркас деревянным, так как это нивелирует огнестойкие свойства ГКЛ. Идеальным образом подойдут алюминиевые профили. То же касается и утеплителя, если вы планируете его использовать. В случае с монтажом огнеупорного гипсокартона, лучше всего подбирать и негорючий утеплитель;
- Негорючий гипсокартон часто используют для обшивки деревянных строений и балок. В этом случае необходимо соорудить вокруг конструкцию из стоечных профилей, ну а в промежуток между деревом и листом положить специальную ленту. Что касается саморезов, то их в этом случае обычно закручивают на расстоянии не более 12 сантиметров друг от друга;
- В процессе монтажа лучше всего оставить листы в комнате, где им предстоит эксплуатироваться примерно за сутки для начала работ. Это даст материалу возможность «привыкнуть» к местному климату. Что касается самого климата, то нежелательно проводить работы при высокой влажности и температуре менее 10 градусов по Цельсию.
Важно! Отправляясь приобретать данный материал, необходимо обязательно удостовериться в наличии сертификата у продавца. Если огнестойкость ГКЛ нельзя доказать документально, то лучше воздержаться от покупки
Кроме того сомнения должны посеять и подозрительно низкие цены. Мы уже писали выше, что стоимость огнеупорного листа примерно вдвое больше.
Чем отличается огнеупорный материал от обычного
Чтобы определить разницу между простым ГКЛ и ГКЛО, необходимо сравнить основные параметры. Показатели для всех категорий отражены в ГОСТе 6266-97.
Состав
Смесь для изготовления стандартного гипсокартонного материала включает только натуральное сырье, к которому добавляются минеральные добавки, улучшающие прессование и укрепляющие структуру.
Термостойкий вариант включает следующие компоненты:
- Двуводный гипс. В отличие от обычной разновидности, к нему дополнительно примешивается небольшой процент глины, что заметно повышает стабильность.
- Филаментные стеклонити. Отвечают за армирование, длина варьируется от 3 до 30 мм. Благодаря наличию такой составляющей степень устойчивости к воздействию открытого пламени значительно повышается.
- Специальные усиливающие добавки. Играют роль модификаторов и огнеупорных стабилизаторов. Также в качестве дополнительных веществ используются кристаллогидраты, способствующие сохранению структуры за счет выделения воды в особом виде.
Основными компонентами, обеспечивающими огнестойкость ГКЛО, считаются кристаллогидраты, стекловолокно и небольшая примесь глины
Эти компоненты составляют 93–94% и определяют свойства продукции. Остальное – картон (5–6%) и влага (1%), которая обязательно присутствует в плите.
Для наклеивания облицовочного покрытия используется специальный состав, который укрепляет поверхность, способствуя повышению армирующего эффекта и огнестойкости ГКЛО.
Внешний вид и габариты
Цвет и маркировка позволяют без особых проблем различить материалы: обычный лист имеет серый оттенок с синим обозначением основных показателей, негорючее изделие – розовое с красными символами.
Вне зависимости от фирмы производителя весь огнестойкий гипсокартон имеет розовую рубашку с красной маркировкой
Размеры стандартных вариантов обеих разновидностей:
- Ширина – 1200 мм.
- Длина – от 2 до 4 м, самое распространенное значение – 2500 мм.
- Толщина – 9,5 и 12,5 мм. В зависимости от производителя, может варьироваться до 16 мм.
- При габаритах 120 х 250 х 12,5 вес листа составит около 30 кг.

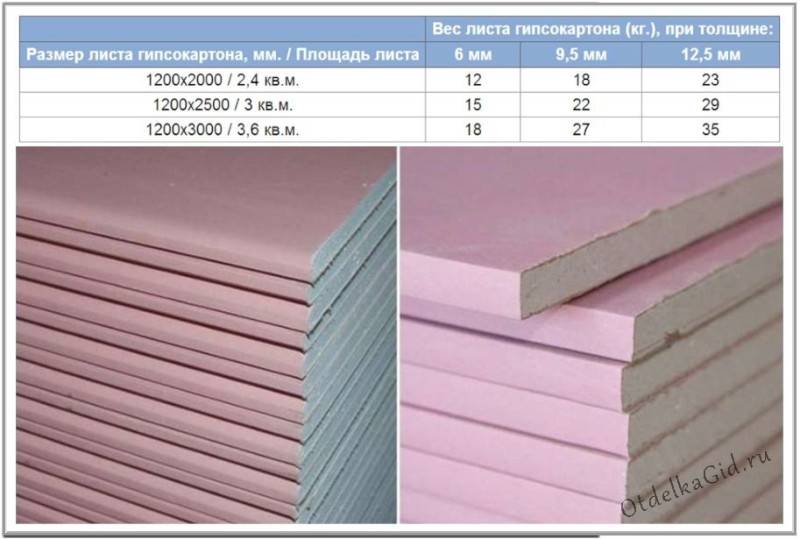

Размерный ряд ГКЛО
Кромка определяется в зависимости от места использования.
Огнестойкость
Определяющая характеристика, представляющая собой временной предел сохранности плиты, подвергаемой воздействию открытого пламени. Также нужно знать, какую максимальную температуру выдерживает гипсокартон: в зависимости от очага и уровня возгорания – от 300 до 600 градусов.
Показатели пожаробезопасности:
- Обычные листы выдерживают воздействие пламени не более 15 минут, после чего начинается разрушение поверхности. Это приводит к появлению проблем при эвакуации.
- Огнезащитные плиты, воспламеняемость которых сведена к нулю, способны сохранять структуру в течение 30–50 мин. Некоторые производители гарантируют устойчивость до 60 мин.
Временной промежуток огнестойкости указывается в маркировке.
Помимо официальных сопроводительных документов, многие серьезные производители указывают временной уровень огнестойкости листов непосредственно на материале
Порядок испытания на возгораемость
Проверку качества термостойкого гипсокартона проводят в соответствии с ГОСТ 32.614, применяют жесткие условия испытаний в производственном цеху.
Порядок опробования:
- берут 3 листа ГКЛ из проверочной партии товаров;
- на образец направляют пламя двух газовых горелок;
- испытание огнем проводят на протяжении 20 минут, так, чтобы температура на поверхности достигла +800°С;
- испытывают все образцы.
Валера
Голос строительного гуру
Задать вопрос
Если один из листов не пройдет проверку (утратит целостность, разрушится на части), то бракуют всю партию и не допускают к реализации. Диагностируют негорючий ГВЛ и ГКЛО при изменении в технологии производства, введении новых добавок, а также 1 раз в квартал. На опробованную партию выдается сертификат соответствия.
Монтаж картона
Принципиально технология установки не отличается от стандартного или влагостойкого гипсокартона, просто она несколько усложнена высокой жесткостью покрытия. Для монтажа используется упрочненный направляющий профиль, который может выдержать более высокие нагрузки в отличие от стандартного.
Фото — монтаж
Пошаговая инструкция, как установить огнеупорный гипсокартон:
Первый этап – это подготовка стен. Они зачищаются от старого покрытия и обрабатываются грунтующими и при необходимости выравнивающими составами
Обратите внимание, что многие профессиональные строители также рекомендуют дополнительно покрыть стены огнестойкими веществами, которые помогут увеличить пожарную безопасность жилища;
Далее, размечается место установки картона. Профиль монтируется на расстоянии от потолка 10 см, а пола – до 5 (в зависимости от типа каркаса)
Его крепят удлиненными дюбелями;
Непосредственно монтаж гипсокартона также производится специальными крепежными изделиями. Они должны быть выполнены из огнеупорного материала (легированная сталь) и иметь высокие показатели стойкости кручения. Это повысит жесткость опорной системы.
Финишная обработка производится также, как и у прочих листов – поверхность грунтуется специальной грунтовкой, после чего затираются швы и откосы.
Влагостойкий гипсокартон — достоинства, свойства, монтаж
Основой качественного выполнения любых строительных или отделочных работ, является использование качественных материалов
Не менее важно, использовать для каждого отдельного сегмента работ именно для него предназначенные товары. Не смотря ни на какое желание сэкономить, не стоит покупать обычный гипсокартон туда, где необходим влагостойкий – такое удешевление работы, обойдется по факту в два раза дороже. Почему это так важно и чем отличается влагостойкий гипсокартон от обычного – давайте разберемся
Почему это так важно и чем отличается влагостойкий гипсокартон от обычного – давайте разберемся
Что такое влагостойкий гипсокартон?
Точно также, как и обычный гипсокартон, влагостойкий состоит из трех слоев: двух слоев картона – лицевой и изнаночный, и внутреннего слоя из гипсовой смеси, именуемого сердечник. Однако, сырье, из которого изготовлен влагостойкий материал, совершенно другое.
Во-первых, используется другой картон – импрегнированный, практически не воспринимающий влагу, а во-вторых, для пропитки используются специальные гидрофобные добавки, которые дополнительно обладают антигрибковыми свойствами.
Благодаря такому особенному составу, любой влагостойкий гипсокартон способен впитывать в себя всего лишь десять процентов влаги по сравнению с простым гипсокартоном.
Достоинства влагостойкого материала очевидны:
- Удобен в работе. Материал сам по себе не капризен и легко обрабатывается, однако, что касается именно влагостойкого гипсокартона, то с ним работать еще проще – он не боится воды и подобного рода работы выполняются значительно быстрее – не нужно ожидать высыхания.
- Влагостойкий гипсокартон, пожалуй, самый удобный в виде основы для отделки: на него можно наносить клей, краску, лак – соответственно, это может быть отделка кафелем, мозаикой, обоями или просто покраска.
- Материал совершенно безопасен для здоровья человека и окружающей среды. Его можно использовать в любых помещениях, в том числе для приготовления пищи или отдыха.
- Влагостойкий гипсокартон можно формировать в самые различные, в том числе и замысловатые, формы интерьера – арки, изгибы, овалы и тому подобные.
- Отличный звуко- и теплоизолятор. Конечно, выполняя перестенок из гипсокартона, дополнительно понадобится и наполнитель для него, но и сам по себе, влагостойкий гипсокартон, хорошо поглощает шумы и держит тепло.
- Пожаробезопасен. Влагостойкий гипсокартон не горит даже при условии воздействия прямого пламени огня.
- Приятная стоимость. По сравнению с другими строительными и отделочными материалами, даже влагостойкий гипсокартон значительно выигрывает в цене.
Влагостойкий гипсокартон можно использовать, в принципе, во всех случаях, где необходим гипсокартон. Он может применяться и вместо обычного материала, хотя это и не целесообразно из экономических соображений
Но вот наоборот – там, где необходим именно влагостойкий гипсокартон, простой применяться не может, и это важно
В чем разница?
Казалось бы, более универсального продукта для строительства и отделки, чем гипсокартон – трудно и найти. Его использование, порой, бывает просто вездесуще. Умельцы способны применять гипсовые плиты даже там, где им, вроде бы, не место.
Тем не менее, один нюанс все-таки негативно работает в пользу гипсокартона – это его огромная гигроскопичность, способность впитывать и удерживать влагу, которая для него губительна. Поэтому, впервые на строительном рынке фирмой Knauff был представлен гипсокартон, обладающий влагостойкими свойствами.
С тех пор, этот продукт был усовершенствован и выпускается под различными марками, однако, основные его характеристики остаются неизменны.
Как отличить влагостойкий гипсокартон от обыкновенного? Есть целый ряд типичных признаков:
Маркировка
Конечно же – в первую очередь, стоит обратить внимание именно на нее. ГКЛ – гипсокартон с обычными свойствами, ГКЛВ – влагостойкий
Цвет товара
Он бросается в глаза гораздо раньше, чем маркировка. Обыкновенный гипсокартон идет в листах сероватого оттенка, а влагостойкий имеет типичный зеленый цвет.
Вес. Так как для придания гипсокартону специальных, влагостойких свойств, потребуются дополнительные добавки в его состав, то и вес его будет больше. В среднем, влагостойкий лист примерно на два килограмма тяжелее простого.
Цена. Вполне естественно, что влагостойкий гипсокартон будет стоить дороже, чем простой.
Что это такое
Огнестойкий или огнеупорный гипсокартон – это материал, который состоит из картонного и гипсового слоя, обработанных специальными веществами. Благодаря свойствам этих материалов он может выдерживать до 60 минут открытого огня, при этом, не распространяя дым и горение. Отличить их от прочих вариантов можно при помощи цветовой маркировки – влагостойкий картон зеленого цвета, обычный серого, а огнеупорный красного (розового).
Фото — огнеупорный картон
Как и влагостойкий, этот материал состоит из гипса, армированного стекловолокном, что значительно повышает его эксплуатационные качества. Усиленные свойства горючести обеспечиваются чаще всего глиной, которая отлично противостоит высоким температурам. Достоинства использования огнестойкого гипсокартона:
- Можно применять во всех помещениях. Благодаря полной экологичности материала, он не представляет опасности. Им можно облицовывать детские комнаты, кухни, ванные;
- Помимо высоких противопожарных качеств, материал также известен отличной влагостойкостью. Поэтому его используют даже для отделки бассейнов;
- Кассетный гипсокартон с повышенным пределом горючести начинает разрушаться только после 45 минут открытого огня и распространять горение спустя 60 минут;
- Практически все известные производители огнестойкого картона используют для сердцевины кристаллизованную воду, которая при горении может выступать также защитой. При сильном огне картон может какое-то время снижать его температуру;
- За счет того, что стеновой картон имеет дополнительную глиняную прослойку он обладает высокими показателями звуко- и теплоизоляции;
- Отличные параметры долговечности. Он прослужит на 5 лет дольше всех остальных аналогов.
Конечно, пожарный гипсокартон не сможет бесконечно сдерживать горение, но для зданий из дерева или бруса даже полчаса могут сыграть большую роль. Такое покрытие используется для опасного производства, оформления фальш-каминов, отделки потолка и стен жилых комнат, оконных или дверных откосов.
Фото — декор камина огнеупорным покрытием
Но при этом применение огнестойкого гипсокартона значительно усложняется его упрочненным сердечником. Из-за наличия внутри листов дополнительного слоя глины, несколько усложнен монтаж. Потребуется использование специальных саморезов и инструментов. Также нужно учитывать, что это покрытие несколько тяжелее остальных типов гипсового картона.
Технические параметры материала
Наиболее важный параметр в случае ГКЛО — это предел огнестойкости гипсокартонных перегородок и облицовки. Эта характеристика означает продолжительность воздействия пламени на материал до момента, когда он начинает разрушаться.
Главная характеристика ГКЛО — его предел огнестойкости.
Чем параметр выше, тем облицовка более огнестойкая. Величина обозначается цифрой. Она указывает временной промежуток сопротивления материала прямому пламени.
Материал самостоятельно не горит.
Еще один важный параметр — это категория горючести листов. Огнестойкий гипсокартон по ГОСТу №30244 принадлежит к группе Г-1. Это значит, что:
- температура дымовых газов материала меньше 135 ºC;
- степень повреждения материала по длине при пожаре равна менее 65%;
- уровень разрушения по массе составляет меньше 20%;
- время самостоятельного прогорания составляет 0 минут.
Все технические характеристики ГКЛО по ГОСТу №32614/2012 представлены в таблице:
| Параметры огнестойкого гипсокартона | |
| Окраска листов | розовая, серая с красной полосой |
| Кромки | полукруглые |
| Размеры | 250×120 см, толщина может быть 6,5, 8, 9,5 и 12,5 см |
| Вес листа | 30 кг |
| Группа горючести | Г-1 (ГОСТ №30244) |
| Класс воспламеняемости | В-1 (ГОСТ №30402) |
| Категория токсичности | Т-1 (ГОСТ №12.1.044) |
| Класс дымообразования | Д-1 (ГОСТ №12.1.044) |
| Коэффициент теплопроводности | 0,22 Вт/м∙ºС |
Характеристика пожарной безопасности
Продолжительность времени, в течение которого гипсокартонный лист не воспламеняются при непосредственном контакте с пламенем, обозначается цифрой.
Если сертификат пожарной безопасности, содержит число 55 рядом с маркировкой, значит, материал не претерпит разрушения при бушующем пламени в течение 55 минут. Это существенно увеличивает уровень безопасности людей, находящихся в помещении с отделкой из гипсокартона пониженной горючести.
Огнеупорные свойства подтверждаются принадлежностью к определенным группам строительных материалов в соответствии с государственными нормативами:
- пожаростойкий гипсокартон принадлежит к классу горючести Г1. Из этого следует, что самостоятельно огнеупорный материал не горит, при принудительном поджигании температура выделяющегося дыма не превышает 135 °C; степень повреждения по всей длине не больше 65 %, по массе – не более 20 %;
- принадлежность к классам воспламеняемости зависит от степени армирования гипсокартона, толщины глиняной обмазки. Показатель различных модификаций варьируется от В1 до В3. Временные интервалы возможного воспламенения могут составлять: менее 20 минут у класса В3 и более 35 минут у класса В1;
- способность выделять дымовые газы у огнеупорного гипсокартона минимальна. Продукция относится по этому показателю к классу Д1. Коэффициент способности выделять дым не превышает 50 м2/ кг;
- гипсокартон с огнеупорными свойствами характеризуется почти полным отсутствием токсичных продуктов горения, что позволило классифицировать его как Т1.
Особые огнеупорные качества специального гипсокартона объясняются большой концентрацией неорганических компонентов, антипиреновых добавок. Термостойкость увеличивается благодаря минимальной воздушной подушке между слоями.
https://youtube.com/watch?v=ThN_SMdsW_A
Что представляет собой огнестойкий гипсокартон
Жаропрочный материал выпускается в виде плоских строительных листов прямоугольной формы. Они представляют собой гипсовый сердечник, с двух сторон облицованный прочным картоном. От стандартных ГКЛ огнестойкую разновидность отличают следующие особенности:
- Сердечник из гипса дополнительно армирован стекловолокном. Оно не боится высоких температур, и препятствует разрушению материала при воздействии огня.
- В сердцевине присутствует кристаллизационная вода, повышающая уровень противопожарной защиты. В процессе нагрева материал как бы тушит сам себя.
- Лист усилен изнутри шамотной глиной, которая под воздействием огня спекается и удерживает гипс от рассыпания.
- Картонная оболочка склеена с сердечником специальными составами, повышающими прочность и превращающими покрытие в армирующий каркас. Она является прекрасной основой для нанесения отделочного материала любого вида.
Группа горючести гипсокартона
Группа горючести — это условная характеристика определенного материала, отображающая его способность к горению.
В отношении гипсокартона она определяется проведением специального теста на горючесть, условия которого регламентируются ГОСТ 3024-94.
Данный тест проводится также и в отношении других отделочных материалов, а по результатам того, как поведет себя материал на испытательном стенде, ему присваивается одна из трех групп горючести: Г1, Г2, Г3 или Г4.
Гипсокартон горючий ил негорючий?
Все строительные материалы подразделяются на две основные группы: негорючие (НГ) и горючие (Г).
Чтобы попасть к негорючим, материал должен соответствовать ряду требований, которые к нему предъявляются в процессе испытаний.
Лист гипсокартона кладут в печь, нагретую до температуры около 750 °С и держат там в течение 30 минут. На протяжении этого времени за образцом проводится наблюдение и фиксируется ряд параметров. Негорючий материал должен:
- увеличивать температуру печи не больше, чем на 50 °С
- давать устойчивое пламя в течение не более 10 с
- уменьшится в массе не больше, чем на 50 %
Гипсокартонные листы данным требованиям не соответствуют и поэтому определены в группу Г (горючие).
Горючие строительные материалы также имеет свою классификацию и подразделяются на четыре группы горючести: Г1, Г2, Г3 и Г4. Таблица ниже иллюстрирует нормы, которым должен соответствовать материал для получения одной из четырех групп.
Указанные параметры относятся к образцам, прошедшим испытания на тесте мо Методу II, согласно ГОСТ 3024-94.
Этот метод предполагает помещение образца в камеру сжигания, в которой на него с одной стороны воздействуют пламенем на протяжении 10 минут таким образом, чтобы температура в печи находилась в пределах от 100 до 350 °С, в зависимости от расстояния от нижней кромки образца.
При этом происходит замер следующих характеристик:
- Температура дымовых газов
- Время, за которое дымовые газы достигнут своей наибольшая температуры
- Вес испытуемого образца до начала теста и после него
- Размеры поврежденной поверхности
- Переходит ли пламя на ту часть образцов, которая не подвергается нагреву
- Продолжительность горения или тления как при нагреве, так и после завершения воздействия
- Время, за которое пламя распространится на всю поверхность
- Происходит ли прогорание материала насквозь
- Происходит ли расплавление материала
- Визуальное изменение внешнего вида образца
Собрав и проанализировав все вышеперечисленные показатели, полученные в лабораторных условиях, материал относят к той или иной группе горючести. Исходя из цифр, которые были зафиксированы при испытании листа ГКЛ размерами 1000х190х12.
5 мм по описанному выше Методу ll, было установлено, что группа горючести гипсокартона — Г1.
Согласно этой группе температура его дымовых газов не превышает 135 °С, степень повреждения по длине образца не более 65 %, повреждения по массе не больше 20 %, а время самостоятельного горение равно нулю.
Смотрите наглядный процесс испытаний гипсокартона на горючесть в следующем видео:
Класс пожарной опасности
Стандартные перегородки на металлическом каркасе из листов гипсокартона средней плотностью 670 кг/м³ и толщиной 12.5 мм по ГОСТ 30403-96 относятся к классу пожарной опасности К0 (45).
Это значит, что при огневом воздействии на ненагруженный материал в течение 45 минут, в нём не было зафиксировано вертикальных или горизонтальных повреждений, а также отсутствовало горение и образование дыма.
В то же время, на практике, несущая способность однослойной перегородки из гипсокартона теряется уже после 20 минут огневого воздействия на поверхность материала.
Установлена ли она на металлический каркас или на деревянную обрешетку, имеется ли внутри слой утеплителя и горючий ли он.
По токсичности продуктов горения листы ГКЛ относятся к малоопасным (Т1).
Дымообразующая способность материала характеризует его, как имеющий малую дымообразующую способность (Д1) с коэффициентом дымообразования не более 50 м²/кг (оптическая плотность дыма).
Для сравнения, древесина при тлении имеет величину данного коэффициента равную 345 м²/кг. Группа воспламеняемости у гипсокартона В2 — умеренновоспламеняемые материалы.
