Окучник: изготовление и настройка самостоятельно – для ручной тяги и мотоблока

Для чего окучивают картошку

Окучивание — подсыпание земли на нижние части растения — относится к обязательным процедурам, применяемым при выращивании картофеля, и проводится с целью повышения урожайности культуры.

Рыхление почвы вокруг кустов необходимо, чтобы:

1. Повысить стойкость к заморозкам и неблагоприятным атмосферным воздействиям. В весенний период, когда сохраняется вероятность поздних заморозков, а нежные ростки уже появились, полезно присыпать их почвой, чтобы увеличить глубину посадки и обеспечить устойчивость к граду, ветру и дождю.
2. Убрать корку на поверхности грунта. Разрыхленная почва хорошо пропускает воздух, что дает возможность корням растения насытиться кислородом, а также облегчает доступ влаги к корневой системе.
3. Увеличить число столонов — побегов, на которых образуются клубни. Подсыпанный сверху слой почвы обеспечивает развитие более мощной корневой системы, завязывание новых клубней на боковых побегах, активизацию обмена веществ и наращивание зеленой массы.
4. Предотвратить позеленение клубней. Присыпание нижней части растения землей сохраняет овощи от появления зеленоватого оттенка. Он возникает на клубнях, сидящих неглубоко и вылезающих на поверхность. Такая картошка содержит яды и не годится для употребления в пищу.
5. Избавиться от сорняков. Это защитит культуру от угнетения, порчи товарного вида и, как следствие, продлит лежкость продукта.
6. Упростить уход за растением и сбор урожая. В результате регулярного окучивания ряды картофеля четко выделяются, что делает удобным опрыскивание культуры и облегчает выкапывание кустов после высыхания ботвы.

Когда

Первое окучивание проводят по достижении ростками 5-10 см, второе — когда кустики поднимутся на 20-30 см. В дальнейшем процедуру повторяют каждые 2 недели вплоть до начала цветения.

Для ранних сортов картофеля достаточно единоразового окучивания. Проводят его перед цветением, в период образования клубней.

Как правильно окучивать

Правила окучивания:

1. Самое благоприятное время для проведения процедуры — после дождя, когда почва слегка влажная. При отсутствии осадков грунт увлажняют искусственно.
2. В жаркую погоду окучивать растение не следует, так как это приведет к его увяданию.
3. Лучше всего проводить процедуру в пасмурную погоду, а также после захода солнца или рано утром.
4. Рядки нельзя делать очень тонкими, чтобы кусты не начали пересыхать.
5. Необходимо выдерживать одинаковое расстояние между рядами, чтобы не травмировать клубни.
6. При первом окучивании, когда еще есть опасность заморозков, почву насыпают как можно выше. Это не будет препятствовать успешному росту и развитию растения.
7. При высокой температуре воздуха присыпать нижние части куста грунтом нужно незначительно, иначе рост побегов замедлится.

Как установить оборудование на мотоблок

При установке окучника своими руками к мотоблоку необходимо его правильно ориентировать, чтобы он был направлен параллельно линии грядок на огороде с оптимальным углом атаки и шириной борозды. Тогда борозда будет глубокая и симметричная, а гребни одинаковыми по форме. Поэтому устройство необходимо регулировать. Перед работой его устанавливают в сцепку мотоблока, фиксируют штифтами или болтами.

К сведению! Для быстрого монтажа навесного оборудования удобно использовать пустотелые оси со шплинтами.

Настроить угол атаки дискового окучника можно, наклоняя его раму по отношению к культиватору. Косвенно это влияет на глубину культивации. Регулировку последней осуществляют передвижением подошвы в вертикальной плоскости посредством просверленных в стойке крепежных отверстий. Перемещением кронштейнов можно регулировать ширину прохода между бороздами. Если установлены раздвижные отвалы, ими настраивают параметры борозды и высоту гребня.

Своими руками

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.

Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.

Следующим шагом является заточка краев крышек. Эти действия лучше всего выполнять с помощью специального агрегата. Стоит уточнить, что эти элементы будут служить дисками для самодельного окучника на мини трактор. (Смотрите фото).

Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.

Для того чтобы агрегат на ваш мини трактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.

С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на мини трактор оснащается колесами, которые крепятся к раме конструкции.

Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.

Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для мини трактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.

Эксплуатация

Купили вы окучник на мини трактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:

• окучивание.
• рыхление почвы.
• культивация.
• нарезка борозд.

Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).

Еще одним важным плюсом указанного приспособления является простота его эксплуатации. Чтобы применять окучник, минитрактор не обязан обладать высоким показателем мощности, поскольку указанное оборудование относится к тяговому классу.

Вот так постепенно мы добрались до основных правил работы с окучником для картофеля.

1. Прежде, чем агрегат будет запущен, необходимо внимательно осмотреть его на предмет надежности крепления всех рабочих элементов.
2. Существует ряд манипуляций, которые следует проводить исключительно при выключенном минитракторе. Речь идет о следующих действиях:

регулировка деталей механизма;

• установка тех либо иных элементов конструкции;
• очистка конкретных деталей от грязи и частей растений;
• ремонтные и профилактические манипуляции;

1. Включать вал отбора мощности допускается только на минимальных оборотах.
2. Во время движения окучника в зоне его действия не должны находиться люди.

По завершению рабочего процесса необходимо произвести тщательную очистку агрегата от грунта и остатков растительной массы. Внимательно следите за тем, чтобы оборудование было абсолютно чистым и сухим, прежде, чем отправите его на заслуженный отдых. Игнорирование данного правила приведет к нежелательным последствиям, которые могут помешать дальнейшей эксплуатации устройства.

В случае, когда планируется длительное хранение окучника, исключающее использование приспособления, все его рабочие поверхности должны быть обработаны солидолом. При необходимости привлечения аппарата к сельскохозяйственным мероприятиям указанную смазку требуется удалить.

В этом видео представлена информация о том, как соорудить описанное устройство в домашних условиях, потратив минимум времени и денежных средств.

Как изготовить окучник для мотоблока своими руками

Для работы необходимо подготовить инструменты, которыми будет создаваться насадка. Для создания окучника своими руками понадобятся такие инструменты:

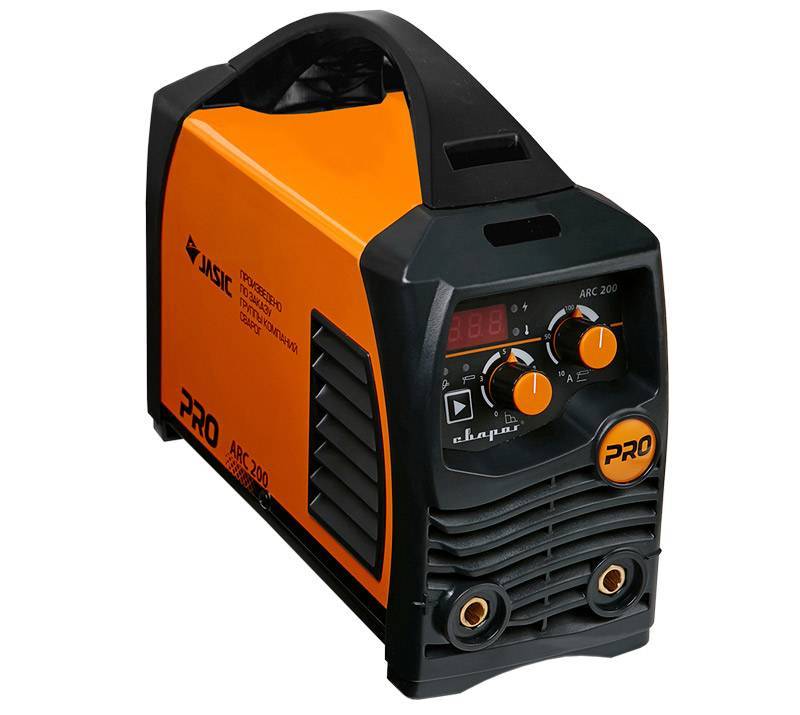

• сварочный аппарат;
• электродрель со сверлами разного диаметра;
• болгарка;
• шлифовальный диск;
• газовая горелка для нагрева металла в процессе закаливания;
• верстак с тисками;
• набор напильников;
• молоток;
• набор ключей;
• крепежные расходники (гайки, болты, шайбы, шурупы и т.п.).

Листерная насадка для мотоблока представляет собой самый простой вариант окучника с жестко зафиксированной по ширине металлической панелью. Конструктивная особенность этого окучника простота: два раскрытых равновеликих листа железа, соединить между собой образуя треугольный конус, по внешнему виду напоминающий развернутые крылья бабочки. В процессе рыхления почвы эта модель окучника поднимает землю вверх, разрыхляя и создавая небольшую насыпь. Нижняя часть конусовидной насадки в процессе работы углубляется в землю примерно на треть от общей длины конуса, что позволяет равномерно окучивать картофель и тщательно взрыхлять почву.

Процесс изготовления и сборки дискового типа 2 раздвижного:

1. С помощью болгарки вырезать основание для насадки. Материалом служит железный лист толщиной не менее 3 мм. На эту часть оказывает давление земля во время работы окучника, поэтому она должна быть максимально прочной.
2. Далее из вырезанной полоски стального полотна создать кронштейн-крепление, на который позже крепить остальные детали агрегата. Ширина полосы — 4 мм. Деталь закаливать с помощью газовой горелки в целях противостояния коррозии.
3. Изготовить «полевую доску» из металла толщиной 5 мм. Ее тоже прокалить при помощи горелки в несколько этапов.
4. После создать стойку толщиной 8 мм. Эта основная часть инструмента, на которую ложится вся нагрузка.
5. Теперь сделать крылья — материал: сталь толщиной 2 мм, деталь должна точно соответствовать схеме, чтобы не было проблем со стыковкой с основной частью.
6. Крылья двух дисков закрепленных слегка изогнуть и приварить к основанию.
7. После того как «конструктор» из деталей собран в готовый инструмент, окучник тщательно зачистить напильником или болгаркой.

Совет! Можно усовершенствовать конструкцию готового листерного окучника, закрепив крылья у его основания на шарнирах, а штанги для регулировки угла в хвостовую часть.

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

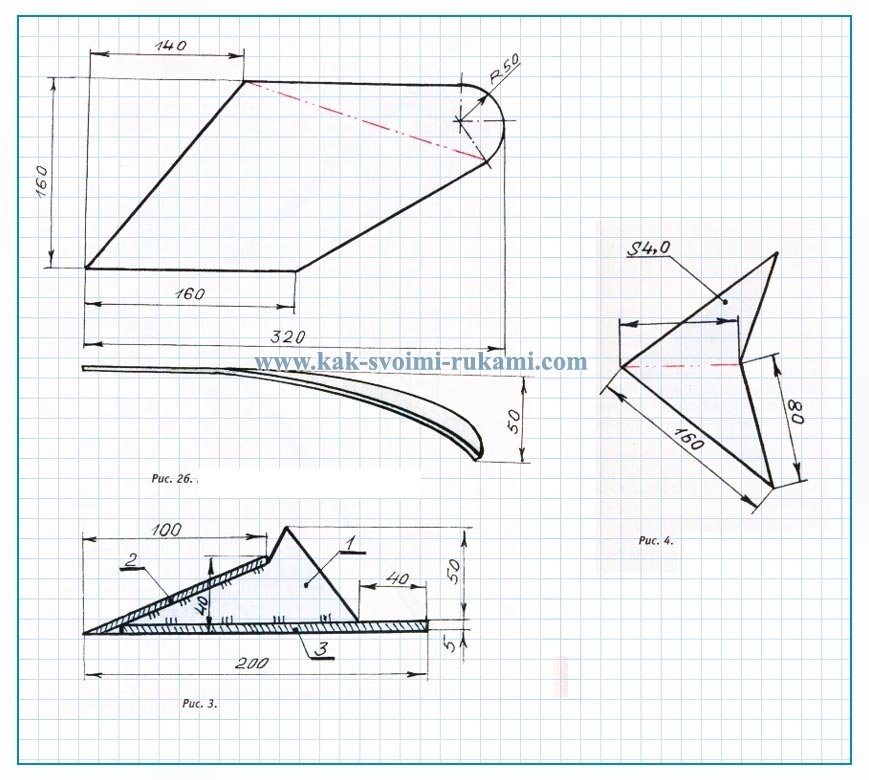

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Регулировка

Перед началом работы важно не только установить, но и правильно отрегулировать оборудование. Регулировка дискового окучника на мотоблок зид Фаворит достаточно проста, но ее важность нельзя игнорировать

Прежде всего, обратите внимание на ориентировку оборудование. Окучник должен быть направлен параллельно линии борозд и с заданной их шириной. В этом случае заглубление будет оптимальным, а борозды симметричными — левый и правый гребни будут одинаковы

Специально для этого на навесном оборудовании регулируется угол атаки при помощи соответствующих винтов. Винтовая регулировка позволяет в большую или меньшую сторону изменять угол наклона всей рамы относительно плоскости движения агрегата

В этом случае заглубление будет оптимальным, а борозды симметричными — левый и правый гребни будут одинаковы. Специально для этого на навесном оборудовании регулируется угол атаки при помощи соответствующих винтов. Винтовая регулировка позволяет в большую или меньшую сторону изменять угол наклона всей рамы относительно плоскости движения агрегата.

Эта регулировка оказывает некоторое влияние и на заглубление в грунт. Однако в целом глубина вспашки регулируется при помощи крепежных отверстий. Расположенные на кронштейне крепления оборудования – болты – (их обычно два) позволяют менять угол поворота влево или вправо, за счет чего регулируется параллельность дисков друг относительно друга. При этом изначальная установка кронштейнов крепления к раме дает возможность задавать необходимую ширину между бороздами, ширину самих борозд и высоту гребня. Таким образом, после сцепки навесного устройства с агрегатом выполняется регулировка:

• расстояния между дисками — путем их разведения или сужения;
• угла наклона между дисками;
• ширины захвата грунта — путем натяжения или ослабления болтов и перестановки корпуса оборудования.

Важно! После регулировки окучники должны быть хорошо закреплены и расположены симметрично относительно оси. Отсутствие правильной фиксации приведет к постоянному нарушению направления движения мотоблока, из-за чего работать на нем будет невозможно

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

• газовый резак – для вырезания деталей из листового металла и стальных профилей;
• газосварочный пост – для соединения деталей сварными швами;
• газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
• тиски и прочие слесарные инструменты;
• мощная дрель и набор твердосплавных свёрл по металлу;
• углошлифовальная машина (болгарка) – для зачистки сварных швов;
• трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

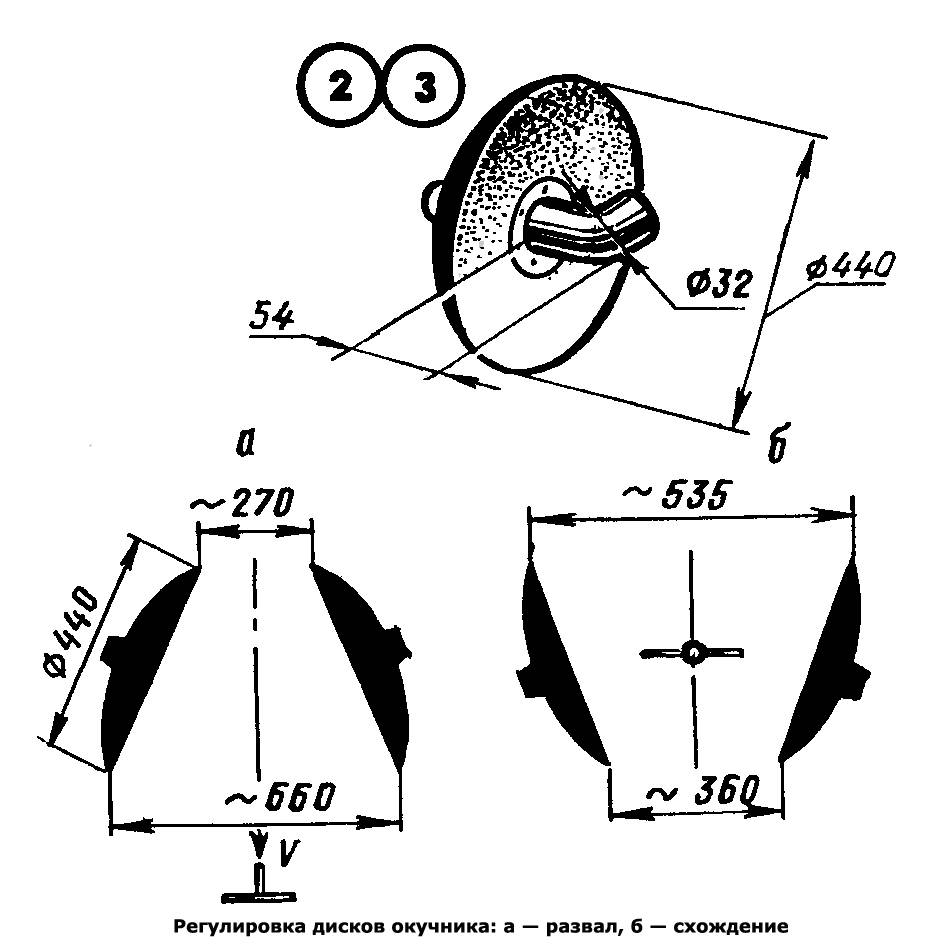

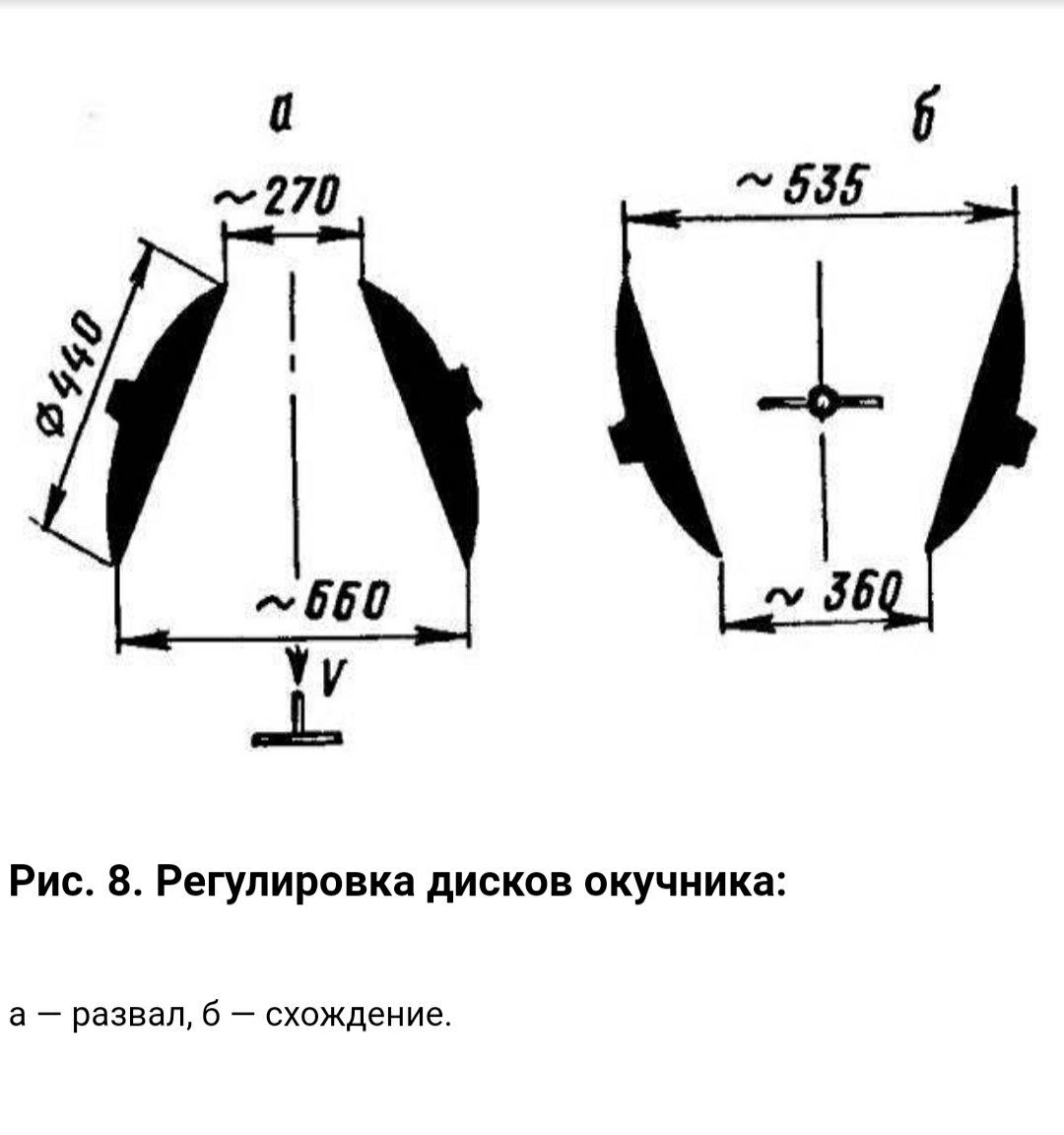

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Окучивание картофеля мотоблоком

Для окучивания взошедших картофельных кустов используют дисковые окучники или «ежи». Дисковые окучники располагают «домиком», под углом примерно 60° к поверхности: тогда вершина окученного ряда будет плоской, а не остроконечной.

Если высота подколёсного пространства мотоблока для картошки слишком мала, агрегат может повредить побеги. В таких случаях его устанавливают на более высокие грунтозацепы.

Другой вариант: чтобы окучивания не понадобилось, над бороздами ещё весной насыпают высокие гряды. Тогда огороднику останется только прополоть междурядья, пройдясь по ним мотоблоком с 4 фрезами.

Какие бывают окучники

Существует несколько видов оборудования для окучивания картофеля. Они различаются по конструкции и принципам работы. Чтобы определиться, какой окучник лучше для мотоблока, рассмотрим наиболее часто встречающиеся конструкции.

Однорядный

Однорядное устройство не предусматривает возможность регулировки. Оно имеет вид двух пластин, расположенных клином, образующим своеобразное ребро жесткости. Такое приспособление нарезает одну борозду за один проход. Преимуществом можно считать простоту конструкции, благодаря чему можно собрать окучник своими руками без затруднений и лишних затрат. Этот вариант оборудования имеет наибольшую популярность, особенно в районах с легкими типами грунта.

Двухрядный

Двухрядный окучник — это регулируемое устройство, которое предусматривает нарезку двух борозд по обеим сторонам движущегося агрегата. Расположение регулируемых компонентов позволяет настраивать оборудование по желаемой ширине борозды и уровню заглубления. Благодаря этому посадка картофеля мотоблоком с двухрядным окучником существенно упрощается.

Дисковый

Дисковый окучник на мотоблок имеет в своей конструкции Т-образный поводок, винтовые регуляторы и два диска, направленные под углом друг к другу и имеющие равные углы наклона. Диски устанавливаются на раму и в процессе работы агрегата захватывают почву, подсыпая ее к растениям. Конструкция устройства позволяет регулировать ширину борозды и угол наклона, благодаря чему гребни получаются заданной ширины и высоты. Эта конструкция, судя по отзывам пользователей, имеющих опыт работы с дисковым окучником, показывает особенно высокую эффективность.

Пропеллерный

Пропеллерный, или активный, окучник роторного типа работает по совершенно другому принципу. Его конструкция предусматривает вместо колес или фрез установку роторов, имеющих параллельные зубцы. Использование особенно эффективно в качестве навески на агрегат, имеющий две передних скорости. Расположенные на перекладине устройства пропеллеры очень удобны для посадки, рыхления, прополки и окучивания корнеплодов. Кроме того, с его помощью можно собирать урожай и культивировать грунт.

Листерный

Это наиболее простая конструкция, не предусматривающая регулировки окучника на мотоблоке. Ширина борозды у него фиксированная. Устройство состоит из двух крыльев, соединенных под углом и чуть раздвинутых. Обычно готовые приспособления этого типа имеют ширину захвата 25-30 см, из-за чего пользуются не самой высокой популярностью среди пользователей. Чаще владельцы земельных участков, избирающие эту конструкцию, делают ее самостоятельно, но с учетом особенностей технологии выращивания картофеля, требующей давать на междурядья расстояние в 50-60 см.

Рабочая часть приспособления крепится на тонких стойках, благодаря чему уменьшается нагрузка на агрегат при погружении в грунт. Кроме того, нередко устройство собирается из клиньев, имеющих не прямую, а вогнутую форму — это предотвращает чрезмерное выворачивание и высыхание земли.

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить. Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу. При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки. Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники. Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов. На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10. Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично. Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам. Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой

Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии. Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

Какими окучниками для мотоблока вы пользуетесь для возделывания картофеля или других овощных культур?

Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.
