Как сделать опалубку: изготовление и установка для разных целей

Подходящие материалы для сооружения

Когда возникает вопрос из чего сделать опалубку для фундамента? Конструкцию делают из металла, железобетона, пенополистирола, древесины, подручных материалов. Рассмотрим их более подробно.

Металл

Является универсальным и самым дорогим вариантом опалубки. Для того чтобы построить сооружение рекомендуется применять листы из стали, толщина которых равна 1-2 миллиметрам. Материал подойдет для постройки монолитного и ленточного фундамента. Арматура, приваренная к листам опалубки, увеличит жесткость бетонного основания. Главное преимущество материала – его можно легко обработать и выгибать под подходящую форму фундамента. Минус железной опалубки – высокая цена в сравнении с другим сырьем.

Железобетон

Такой способ сооружения опалубки из бетонных плит считается недешевым. От размера толщины блоков будет зависеть расход бетонного раствора. Такая методика позволяет сэкономить при сооружении основания, при этом прочностные качества конструкции не ухудшатся. Недостатком является большой вес железобетонного стройматериала, для установки которого требуется специальная техника.

Подручные материалы

В качестве подручных материалов используют шифер, поддоны и профлисты. Главное преимущество конструкции – дешевизна.

Наиболее часто используются поддоны, для этого:

1. Два поддона скрепляются между собой и ставятся на торец.
2. С одной стороны щели закрывают ЭППС. Для крепления подойдут саморезы с шайбами или дюбели.
3. С другой стороны прикрепляют деревянные рейки и крепят гидроизоляционный материал или ГКЛ.

Недостатки самодельной конструкции из подручных материалов:

1. Трудности, возникающие при сборке из-за несоответствия размерных величин.
2. Имеются риски протекания залитого бетонного раствора.
3. Низкий уровень показателей несущих характеристик.
4. При сооружении имеется необходимость использовать дополнительные распорки и опоры.
5. Данный вид опалубки рассчитан на дом небольших габаритов.

Древесина пользуется популярностью, как у профессионалов, так и у частных строителей. Применяют в основном доски и листы фанеры. К плюсам относятся доступная стоимость стройматериала и простота при монтажных работах. Главный минус – это строительство дополнительных элементов для укрепления конструктивных качеств. Необходимость возникает при различности размеров применяемых материалов.

Применяемые материалы

Существует разделение конструкций по материалам, из которых они изготавливаются:

1. Деревянная – самый распространенный вид.
2. Металлическая.

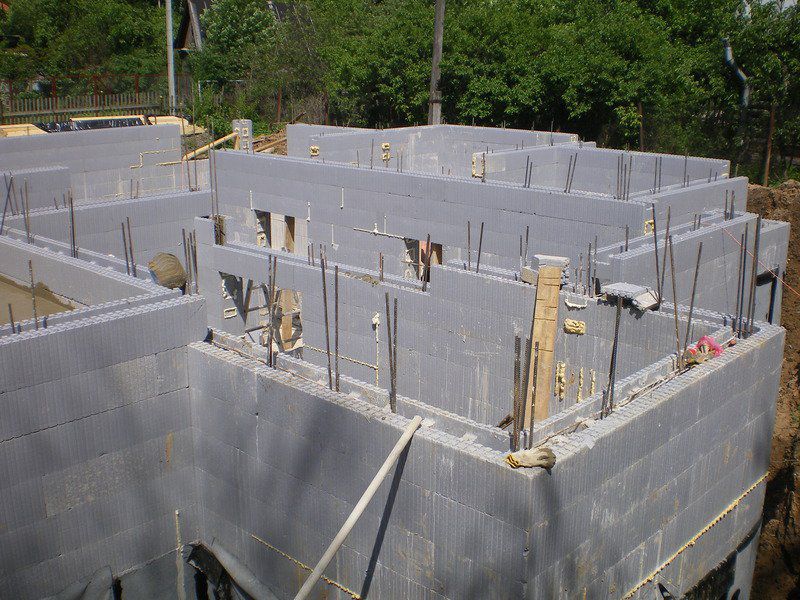

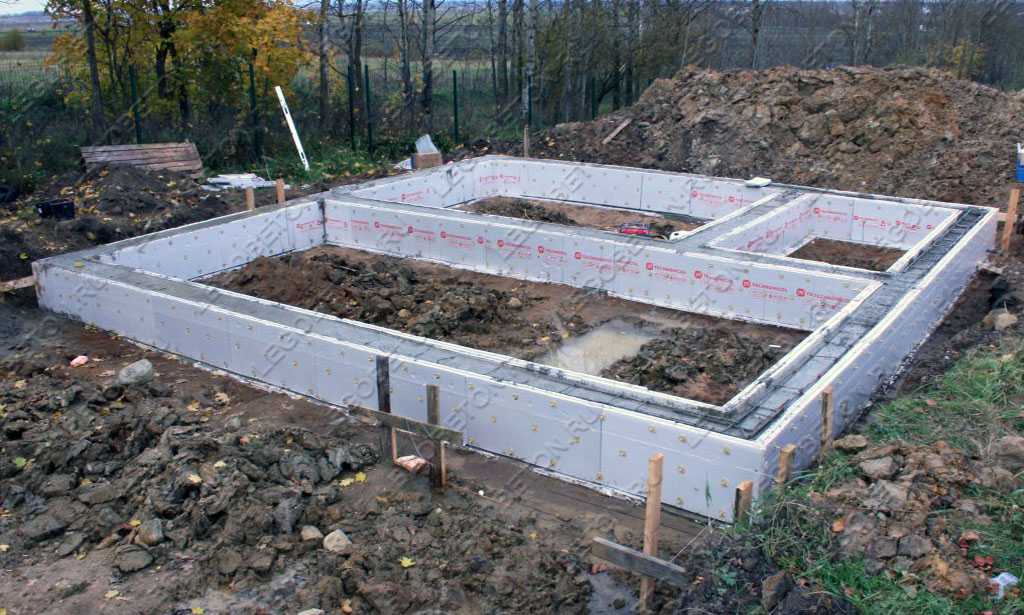

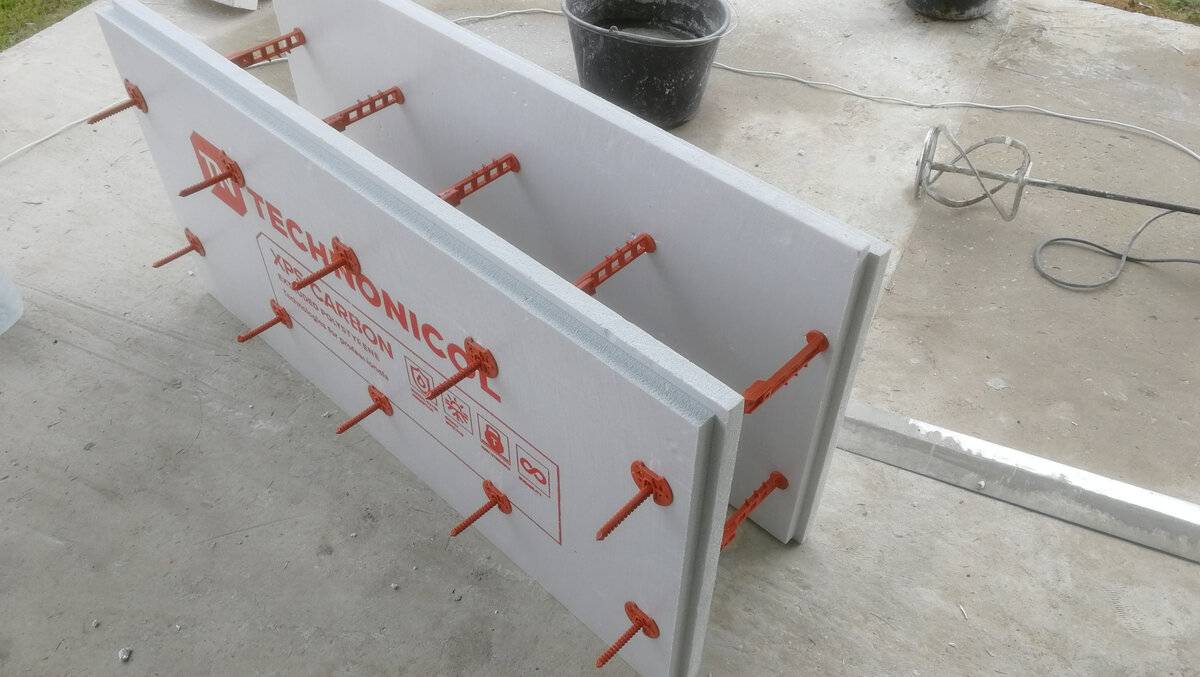

3. Опалубка из теплоизоляционного материала.
4. Из листов ОСБ или фанеры.

Каждый материал обладает определенными свойствами, которые необходимо учитывать при сборке.

Щиты из фанеры ОСБ

Листы фанеры ОСБ – это не самый популярный материал для изготовления. Дело в том, что любая фанера боится влажности. Прямой контакт с сырым раствором приводит к тому, что фанера напитывается влагой и разбухает, и после высыхания уже не принимает свои исходные размеры.

Применять фанеру в качестве опалубочного материала можно, но потребуется дополнительная гидроизоляция, которую выполняют при помощи парниковой пленки или рубероида. А это уже лишние расходы и потраченное время. Закрепить пленку на поверхности ОСБ удобно при помощи строительного степлера.

Второй способ защиты от влаги – окрашивание масляной краской. Слой краски защитит материал и сделает опалубку многоразовой.

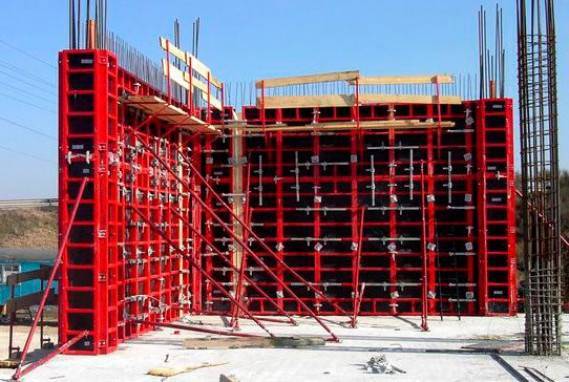

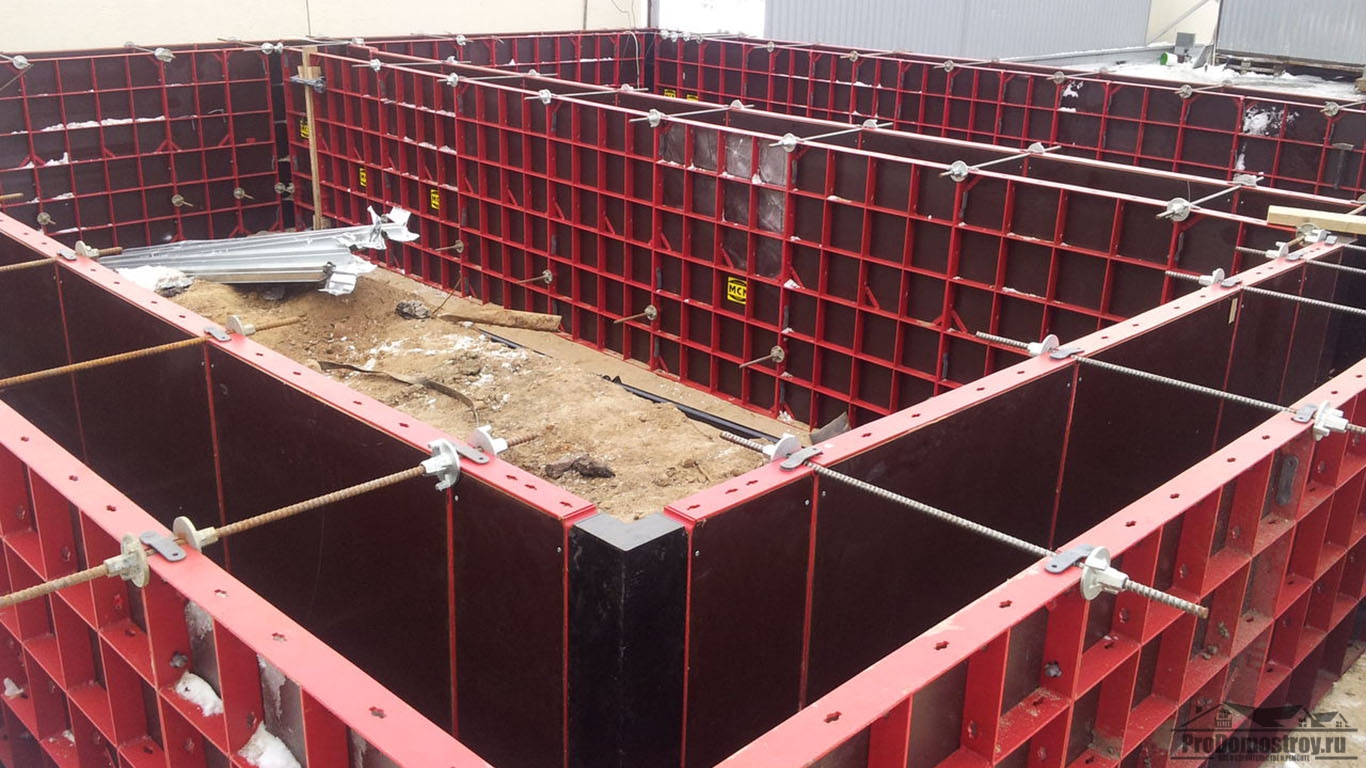

Металлические щиты

Они применяются в основном при строительстве многоквартирных монолитных зданий. Щиты изготавливаются из металлических уголков и приваренного к ним листового железа. Крепятся преимущественно на шпильки и болты либо на специальные пружинные замки.

Минус конструкции – её вес, поэтому в масштабах многоквартирного строительства, опалубка из металлических щитов устанавливается в проектное положение при помощи специальной техники. При строительстве монолитных частных домов она используется редко, так как ее использование подразумевает дополнительные расходы на привлечение техники.

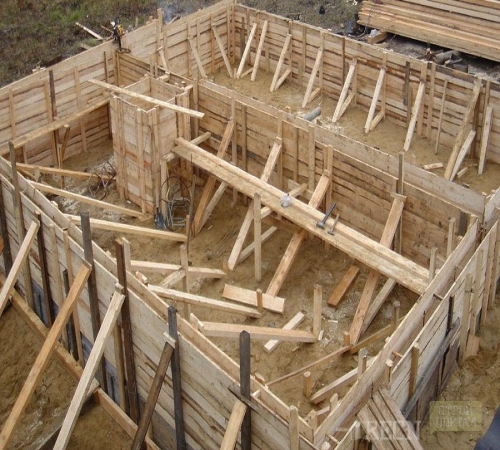

Деревянные доски

Доски – самый популярный материал для изготовления опалубочных конструкций. Они позволяют изготовить конструкцию практически любой конфигурации непосредственно на месте строительства. После демонтажа деревянных щитов их можно разобрать и пустить в строительство. Если для опалубки использовался тес 2,5×15 см, то после из него можно сделать обрешетку на крышу.

Еще одно преимущество дерева – возможность крепления на саморезы или специальные шурупы. Саморезы быстро вкручиваются при помощи шуруповерта, а при необходимости разборки и переделки конструкции их можно легко выкрутить.

Собирая такую конструкцию, щиты сколачивают из досок и деревянных брусков. Жестких требований к размерам деревянной опалубки нет, они зависят от параметров фундамента или иного монолитного сооружения, в процессе изготовления которого применяются.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

Для удобства монтажа саморезов, необходимо выбирать варианты с шестигранными шляпками, так как они не срываются даже за несколько циклов закручивания. Саморезы под крестовую насадку использовать не рекомендуется.

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

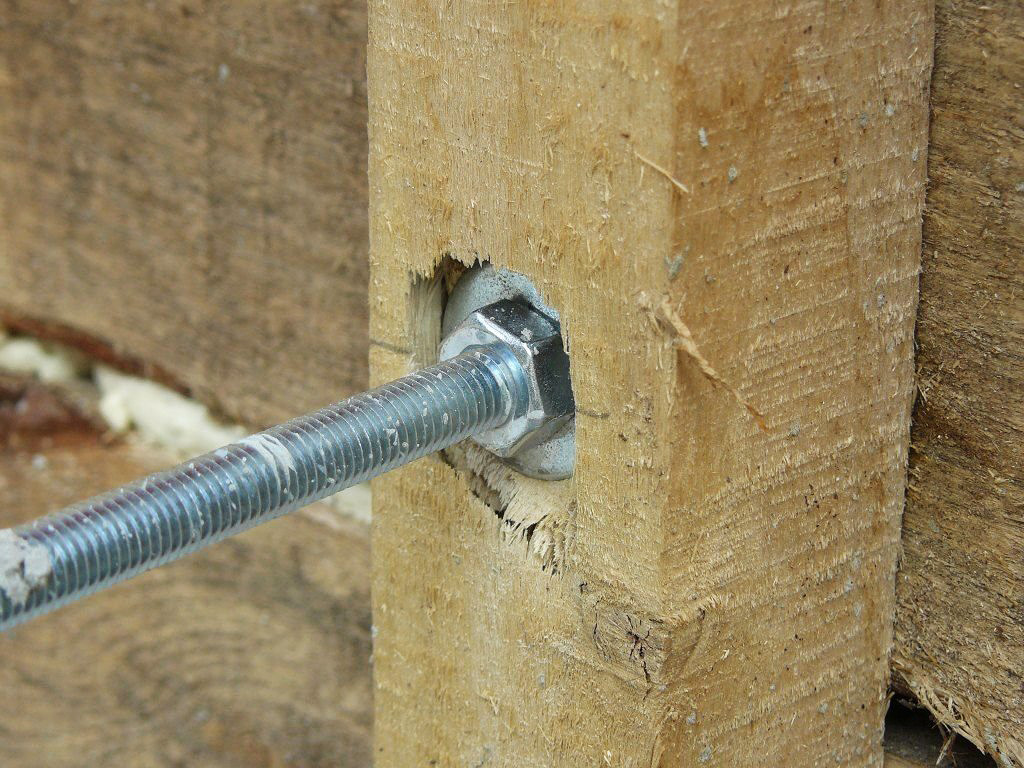

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

Листы опалубки из ОСБ устанавливаются по месту.
В них подготавливаются отверстия

Важно, чтобы отверстия для установки шпилек располагались напротив друг друга, в противном случае возможен перекос.
Для надежного крепления шпильки устанавливаются с шагом 50 см.

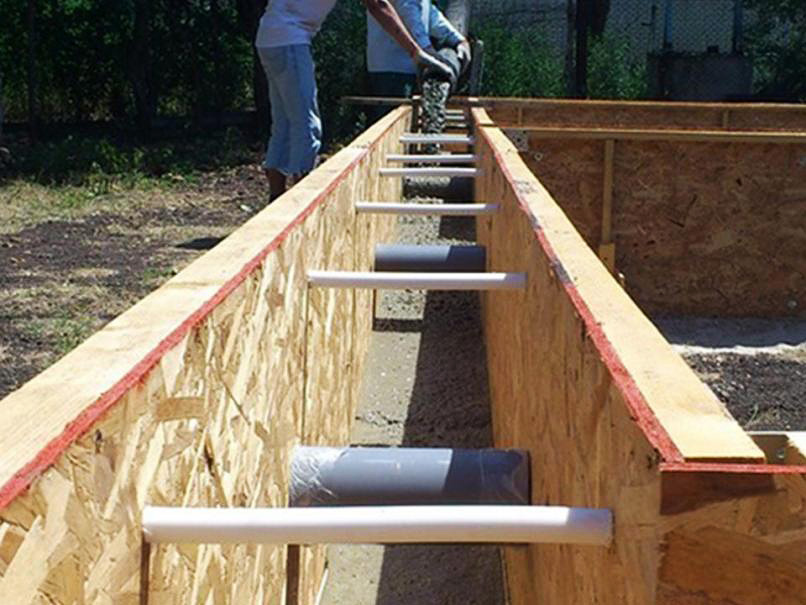

Чтобы опалубка не съезжалась и фундамент имел одинаковую ширину по всему периметру, удобно использовать дистанционные вставки, которые изготавливаются из металлопластиковой трубы. С этой целью нарезаются отрезки трубы необходимого размера.
Отрезки труб вставляются внутрь конструкции, и через них и подготовленные заранее отверстия пропускается шпилька, на которой с двух сторон затягиваются гайки.

Совместно с гайками обязательно используются усиленные шайбы, которые увеличивают площадь нагрузки на фанеру и защищают её от разрыва.

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Совместно с пружинным замком лучше использовать арматуру диаметром 8 мм, но допускается применять и обычный металлический прут аналогичного диаметра.

Как сделать опалубку для фундамента своими руками (съемную): подготовительный этап

Перед началом сборки съемной формирующей конструкции необходимо приобрести соответствующие инструменты и материалы, а также стоит подготовить территорию, которая была определена под установку фундамента. Наиболее распространенным является ленточное основание. Для изготовления съемной опалубки потребуются такие материалы:

• доски шириной 100–150 мм и толщиной 25–30 мм;
• распорочные бруски 100х50 мм;
• колья толщиной 40–50 мм;
• проволока;
• гвозди;
• саморезы;
• полиэтиленовая пленка достаточной плотности.

Подсчет материалов для организации опалубки ленточного фундамента выполняется исходя из размеров будущего основания. Необходимо учесть несколько требований, позволяющих грамотно выполнить формирующую конструкцию. Высота опалубки, собираемой из фанеры, должна превосходить уровень цоколя на 50 мм. Распорки устанавливаются на строго определенной дистанции друг от друга (700-1000 мм).

Важно запомнить, что кольев должно быть столько же, сколько и боковых подпорок. Щиты в углах фиксируются между собой

Для этого применяются боковые перемычки

При организации опалубки используется плотная пленка, выполненная из полиэтиленового материала. Она должна покрывать всю внутреннюю часть ограждения. Перед тем как приступить к работе, рекомендуется посмотреть обучающие видео о том, как правильно сделать фундамент

Для этого применяются боковые перемычки. При организации опалубки используется плотная пленка, выполненная из полиэтиленового материала. Она должна покрывать всю внутреннюю часть ограждения. Перед тем как приступить к работе, рекомендуется посмотреть обучающие видео о том, как правильно сделать фундамент.

Подготовка места, где будет отливаться основание, включает в себя несколько видов работ. В первую очередь нужно вырыть в грунте канаву. Траншея должна соответствовать проектной глубине. При этом требуется, чтобы ширина канавы имела запас, на 10 см превышающий аналогичный показатель будущего ленточного основания.

Далее необходимо разровнять и уплотнить землю на дне траншеи. Затем производится выравнивание ее стенок. Одним из важнейших условий при заливке фундамента является организация на дне канавы специальной подушки из гравия и песка. Стандартная ширина этого слоя составляет 10-15 см.

В грунте, который имеет высокий коэффициент плотности, выполняется траншея, соответствующая ширине бетонной ленты. Причем опалубка в этом случае должна располагаться выше уровня почвы.

Опалубка для фундамента из досок

Снятие

Многих строителей интересует важный вопрос – через сколько дней можно снимать опалубку? В этом деле обязательно нужно поймать подходящий момент, чтобы сохранить качество и целостность фундамента. Если это сделать раньше срока, то основание может быть повреждено. А вот если это будет сделано позже, то тут могут возникнуть некоторые сложности – доски будет очень тяжело снять, также при высыхании дерево сильно сжимается и оно может оказать сильное напряжение на фундамент.

Прежде чем снять опалубку стоит обратить внимание на несколько важных особенностей:

в зависимости от погодных условий – температуры, уровня влажности, времени года, опалубку снимают через 2-15 дней

Важно чтобы бетонная основа полностью затвердела;
если это осень или весна, когда наблюдается низкая температура, то времени на затвердевание бетона может уйти больше;
снятие может проводится, когда между опалубкой и бетоном появились щели;
как снять опалубку? снятие должно быть аккуратным, нельзя по фундаменту ударять, потому что это может привести к образованию трещин.

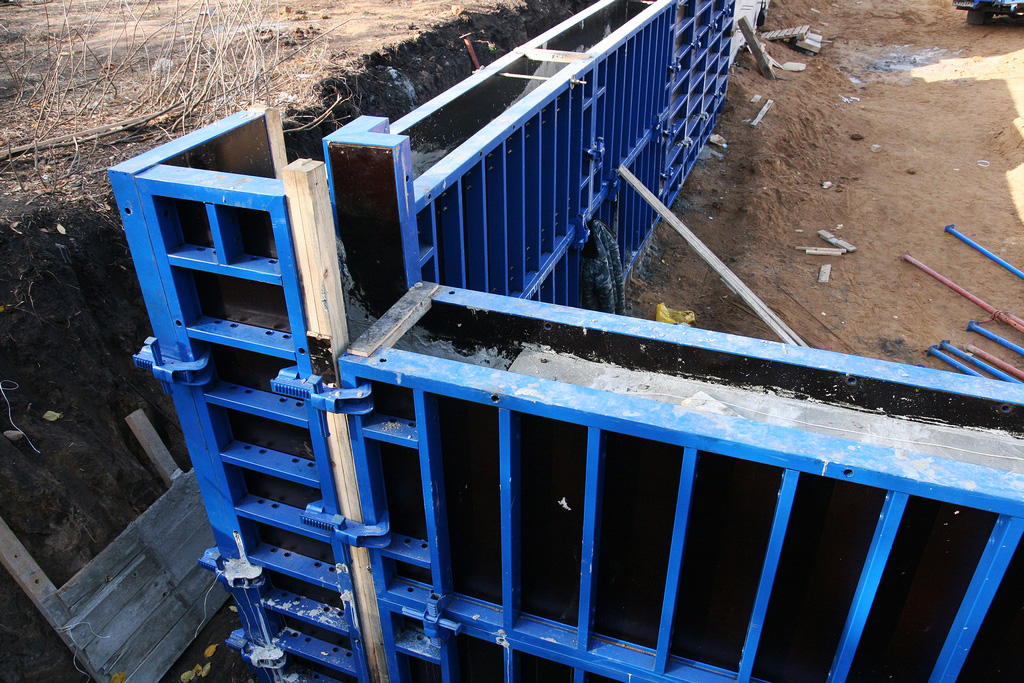

Сборная опалубка

С внедрением оборачиваемой (многоразовой) опалубки в строительный процесс, заметно снизились сроки возведения конструкций, существенно улучшилось их качество, значительно сократились расходы. Все дело в универсальности систем, относящихся к сборной оборачиваемой опалубке, простоте их эксплуатации и эффективности.

С помощью сборной опалубки можно изготовить практически любую монолитную конструкцию — от фундамента под небольшую приусадебную беседку до монолитного небоскреба. Элементы данной конструкции, изготовленные в заводских условиях, имеют все необходимые крепежные узлы. Достаточно лишь правильно установить их и система готова к эксплуатации.

Выставление конструкции своими руками

Строительные работы по выставлению опалубки проводятся в несколько этапов. Главным условием хорошей конструкции является создание идеально ровной поверхности. Если при создании опалубки будут допущены погрешности, то фундамент будет построен на неровной площадке, что приведет к перекосу стен здания и разрушению сооружения.

Подготовительные работы

Перед монтажом конструкции необходимо провести подготовительные работы:

• рытье траншеи под будущий фундамент;
• уборка строительного мусора;
• выравнивание поверхности траншеи.

Чтобы тщательно выровнять площадку, используется строительный уровень или специальный лазерный прибор. Определять уровень по горизонту легче, чем по уровню, но оборудование требует дополнительных затрат на покупку.

Изготовление щитов

Для изготовления щитов используются доски длиной около 3 метров. Они скрепляются между собой поперечными обрезками брусков. Часть щитов, которая будет соприкасаться с бетонным раствором, должна быть идеально ровной и гладкой. От поверхности досок зависит внешний вид фундамента с внешней стороны и его надежность.

При соединении досок используются гвозди и саморезы. Их шляпки находятся на наружной стороне материала. Учитывайте, что крепежи не должны выпирать на поверхности. Готовые щиты прибиваются по периметру траншеи.

Завершающие работы

На завершающем этапе проводятся следующие работы:

1. Изготовление подкосов. Щиты требую дополнительных опор. Для этого делаются подкосы. Они прибиваются к конструкции на местах, где доски скрепляются в щит.
2. Сооружение хомутов. Для повышения жесткости конструкции изготавливаются хомуты. Они устанавливаются между подкосами.
3. Выставление щитов. Согласно составленному проекту фундамента, проводится выставление щитов строго вертикально и горизонтально. Контролировать процесс можно по строительному уровню и отвесу.
4. Проверка. Перед заливкой бетона проверить опалубку на отсутствие щелей, которые могут пропустить раствор. При обнаружении щелей заделать их гидроизолирующим составом.

Это интересно: Примыкание трубы к кровле: что необходимо знать

Подготовка к строительству

Перед началом строительных работ необходимо подготовить материал, который послужит основой конструкции:

1. крепежные элементы,
2. подпорки,
3. инструменты.

В случае с деревянной опалубкой необходимо продумать гидроизоляцию, например, заготовить полиэтиленовую пленку.

Для строительства щитовой опалубки из деревянных элементов нужно рассчитать оптимальную толщину доски.

От значения параметра зависит предел нагрузки, которую могут выдержать стены под напором бетона. Чтобы индивидуальному застройщику рассчитать минимально допустимую толщину доски, необходимо обратиться к СНиП.

Упрощенная формула для расчета выглядит следующим образом:

• G – нагрузка от бетона;
• k– коэффициент вибратора;
• l — расстояние между подпорками в метрах;
• T — допустимое сопротивление древесины сжатию.

Формула для определения нагрузки на стенки опалубки, которая возникает под напором раствора:

• H – высота монолитной плиты;
• q – объемная масса бетона (принимают равной 2500 кг/м3).

Значение коэффициента вибратора приравнивают в общем случае 1,2 или 1, если бетон не уплотняют с помощью виброоборудования. Допустимое сопротивление древесины – 8х105 кг/м2. Для надежности расстояние между подпорками берут равным 0,5 м.

Толщину несъемной опалубки выбирают по рекомендациям производителя.

Виды съемной опалубки

Рассмотрим основные виды съемной опалубки, которые можно изготовить собственными силами.

Опалубка из досок

Наиболее распространенный и доступный способ – хорош тем, что после завершения монолитных работ, доски, можно в дальнейшем применять в строительстве — для изготовления обрешетки, например.

Изготовить ее не составит труда. Из досок и других пиломатериалов, изготавливаются щиты, нужных геометрических размеров — высоты и ширины. Доски берут обрезные, из-за возможности, плотной подгонки друг к другу.

Для изготовления щитов, доски пилятся заданного размера, затем скрепляются, между собой, при помощи вертикальны стоек. Вертикальные стойки, могут быть изготовлены из бруса — они, обязательно, устанавливаются по углам конструкции и по всей ее длине, с рассчитанным шагом. При монтаже щитов, их необходимо скреплять между собой горизонтальными стойками, изготовленными, так же, из досок или брусков.

Работу, по изготовлению щитов, выполняют вне котлована. Вместо гвоздей, лучше использовать саморезы. Собранную на саморезах конструкцию, затем, очень просто разобрать, достаточно их вывинтить, в отличие от гвоздей, которые при сколачивании сгибают.
Выполняя опалубку для фундамента своими руками, следует учитывать, что высота готового щита, должна быть выше проектной отметки заливаемого бетона.

Конечный этап — это закрепление щитов, в траншеи при помощи распорок. Распорками могут служить деревянные колышки или бруски, устанавливаемые, между щитом и стеной траншей.

Опалубка из фанеры

Процесс производства работ, для изготовления и установки разборной опалубки из фанеры, практически, не отличается от способа описанного выше, за исключением того, что щиты не сколачивают, а выпиливают из цельного листа фанеры.

Фанеру, предпочтительно, использовать многослойную – водостойкую. Перед заливкой бетона, установленную конструкцию из фанеры, нужно смазать отработанным маслом, для того чтобы высохший бетон не пристал к стенке. Опалубка для фундамента своими руками, выполненная из фанеры, обходиться дороже, чем из досок, но фанеру, так же можно использовать повторно, на других видах строительных работ — изготовление чернового пола, обивка стен и т.д.

7 этап – армирование

Для усиления ленточного фундамента используется ребристая арматура диаметром 8-12 мм. Арматуру монтируют вдоль и поперек оси фундамента, формируя решетчатый каркас. Размер ячейки кратен 50 мм. и может составлять от 50х50 до 250х250 мм.  Если глубина траншеи превышает 400 мм. рекомендуется укладывать арматуру в три ряда, устанавливая общие вертикальные ребра.

Арматура связывается между собой проволокой. Такое крепление позволит снизить нагрузку на металл, который склонен растягиваться, от бетона, отличающегося склонностью к сжатию. Расстояние от армирующего каркаса до стенки обрешетки выбирается произвольно, но оно должно находится в диапазоне 35-70 мм.

Примечание. Углы фундамента испытывают на себе наибольшую нагрузку, поэтому в них укладываются только цельные куски арматуры, согнутой под нужным углом.

Post Views: 111

Монтаж опалубки для фундамента

Съемная опалубка для фундамента делается проще всего. Для этого понадобится:

• деревянные доски 0,2х50 см,
• балки 5х5 см.

Если найти доску с шириной 50 см не получится, то можно набрать из нескольких более узких полотен. Слишком толстые доски использовать не рекомендуется, так как это утяжелить конструкции. В результате понадобиться больше опорных балок.

Приступаем к строительству опалубки. На первом этапе делаем щит. В зависимости от размеров фундамента, определяем его высоту. Верхние края щита должны на 5 см выше, чем фундамент. В длину щит делается от 40 до 60 см. Слишком длинные щиты сложно фиксировать. Учтите, что опалубка должна четко формировать границы фундамента. Поэтому длинна щита формируется исходя из размеров фундамента. Монтаж щита:

• отпилить полотно нужной длинны,
• набрать высоту щита несколькими полотнами,
• соединить полотно с наружной стороны балками,
• балки установить перпендикулярно полотну и прикрутить саморезами.

Операцию повторять до достижения нужного количества щитов

Важно, опалубка устанавливается с двух сторон, щиты делаются сразу на обе. Если позволяет время, можно сэкономить и сделать щиты только для одной стороны фундамента

Выбирают более длинную. Таким образом заливка происходит постепенно. Но, если вы заказали машину с заполняющей основой, то опалубка должна быть установлена по всему периметру.

Далее щит связывается опоясывающим каркасом. Для этого нужно:

• подготовить балки 5х5 см,
• прикрепить их саморезами параллельно полотну.

Делают два пояса. Нижний, на высоте 10 см от земли, служит основным упором и не дает растекаться основе заливки. Верхний является основанием для подпорок. Делается на высоте 40 см от земли.

Подпорки упираются в верхний пояс и устанавливаются под углом. Они надежно препятствуют расхождению опалубки. Их устанавливают по 2-3 шт, на щит, в зависимости от толщины фундамента.

Полезные советы

Приобретая и используя пеноплекс для фундамента, стоит последовать нескольким советам:

1. Покупать описываемый материал следует только в крупных магазинах. При этом не стоит выбирать самую дешевую продукцию, так как она может быть бракованной.
2. Во время наружного утепления фундамента пеноплексом стоит крепить его в два слоя. Закрепление нужно производить таким образом, чтобы плиты внешнего слоя перекрывали швы между изделиями, установленными ранее.
3. Стоит упомянуть, что в условиях средней полосы обычно используются подобные материалы, имеющие толщину около 50 мм. Если здание имеет погреб или подвал, лучше выбирать пеноплекс толщиной 100 мм.
4. Описываемый материал продается комплектами, и каждый элемент имеет пазы для соединения. Поэтому использование мастики для швов не обязательно.
5. После высыхания клеящего состава пеноплекс можно закрепить дюбелями с пластиковой шляпкой.
6. На описываемый утеплитель можно наносить клей для крепления плитки или штукатурку, чтобы произвести отделку.

Учитывая данные рекомендации можно самостоятельно закрепить на фундаменте пеноплекс и отделать поверхность в выбранном стиле.

https://youtube.com/watch?v=kHL8-Uq5pXI

Изготовление щитов разборной опалубочной системы

Порядок изготовления щитов опалубки в принципе одинаков для всех видов материала. В качестве примера можно рассмотреть самый трудоемкий процесс сборки дощатых щитов:

1. Вначале обрезную доску распиливают по размеру будущих щитов, подготавливают соединительные деревянные брусья.
2. Высота дощатого щита определяется по уровню заливаемого бетона и должна соответствовать его высоте.
3. Необходимо следить за тем, чтобы конструкция щитов получилась с предельно допустимым весом и ее без труда можно перемещать по строительной площадке. Поэтому рекомендуется делать дощатые щиты длиною не более 3 м. Для создания жесткой линейной конфигурации щиты соединяются по внешней стороне деревянными брусками сечением 40 х 40 мм шагом 1 м с помощью гвоздей, а еще лучше, саморезов по дереву с помощью шуруповерта.
4. Если доски для опалубки имеют некачественную обработку или кривизну, то дощатые щиты могут получиться с небольшими щелями, которые в опалубочной системе перед заливкой бетоном необходимо заделать паклей или деревянными заглушками.

Жидкая бетонная смесь может протекать через щели дощатой опалубки, из-за этого бетон будет терять свою пластичность и станет жестким. Для уплотнения жесткого бетона потребуются значительные физические усилия. Чтобы не возникало подобной проблемы, рекомендуется стены опалубки закрывать плотным гидроизоляционным материалом. Это может быть плотная пленка ПВХ, рубероид или другой кровельный рулонный материал. Можно для небольших объемов фундаментов использовать вощеную бумагу.

Схема изготовления щитов разборной опалубки

Щиты оградительной конструкции собираются в единую конструкцию в заранее намеченную границу фундамента.

Заключение

Монолитная постройка считается долговечной, прочной, позволяющей проектировать различные конструкции и планировку, легкой, стойкой к трещинам, имеет высокое качество стен. Основной документ, который используют в качестве нормативной базы – ГОСТ 11024-84.

Монолит обладает множеством достоинств. Благодаря равномерной поверхности его удобно отделывать, из минусов стоит отметить только трудоемкость процесса. В регионах с суровой зимой желательно для стен делать теплоизоляцию.

Работы по возведению монолита нужно проводить, в соответствии с общепринятыми технологическими нормами. Главным правилом процесса считается соблюдение температурного режима (допустимая температура для начала работ + 5 °С).
