Отливы для цоколя фундамента: виды и особенности монтажа

Нюансы

Во-первых, при выборе материала необходимо учесть, что отлив должен сочетаться с оформлением здания в целом, к примеру, при облицовке фасада сайдингом зачастую монтируется пластиковый отлив, а под натуральный камень оцинкованные элементы ставить нельзя, потому что камень может давать испарения и металл будет от них преть.

Во-вторых, перед монтажными работами необходимо проверить ширину отлива по выполненной обрешетке. Нужно учесть, что при отделке фасада плиткой или натуральным камнем он должен быть шире. Процесс установки начинается по окончании всех строительных работ, чтобы не повредить случайно элементы. К тому же нужно тщательно следить за тем, чтобы уклон сохранялся по периметру всего здания одинаковым.

Образовавшиеся между отливом и фундаментом (стеной) щели изолируются герметиком. А для того чтобы повысить гидроизоляционный эффект, пространство можно предварительно заложить полосами пенопласта.

Отлив — один из элементов комплекса гидроизоляционных мероприятий по защите здания от разрушительного воздействия влаги. При правильно подобранных конструктивных размерах и выполненной установке надежная защита фундаменту здания обеспечена.

Материалы для цокольных отливов

Такой на первый взгляд незначительный и простой элемент, как отлив для цоколя, имеет ряд своих особенностей. Форма отливов практически универсальная, с минимальным расхождением в размерах и конфигурации слива. Угол наклона оставляют в пределах 10-20 градусов. Крепежную зону образует не широкий, плоский воротник. Капельник представляет собой изогнутый слив, порой зигзагообразной формы. Рабочая часть, полка, рассчитывается по ширине утолщения цоколя таким образом, чтобы отлив не выходил чрезмерно за его пределы, а прилегал как можно плотнее.

Его производят из следующих материалов:

Сталь (оцинкованная) – для таких целей рациональнее всего использовать оцинкованную сталь, с одно- или двухсторонним покрытием. Один из наиболее бюджетных вариантов, при должном уходе способный прослужить около 50 лет! Стальные отливы производят различной длины, обычно до 6м. Их не сложно нарезать по размеру, а также изогнуть на поворотах по внутреннему или наружному углу. Очень часто их предлагают изготовить на заказ компании, занимающиеся кровельными материалами;
Сталь с полимерным, лакокрасочным покрытием – распространенный материал для изготовления различных доборных кровельных элементов, в том числе и цокольных отливов. Преимущество его в том, что оттенков цвета предлагается все больше, а значит и количество декоративных решений увеличивается. Кроме декоративных достоинств, такое покрытие оцинкованной стали обладает коррозионной стойкостью к атмосферным явлениям, и при отсутствии повреждений, может прослужить не один десяток лет;
Алюминий – имеются в виду стандартные отливы для металлопластиковых окон, которые можно применить и для отделки цокольной зоны. Алюминий не ржавеет, обладает механической жесткостью более высокой, чем оцинкованная сталь. Однако его подгонка под изогнутые формы затруднительна, и такие отливы не гнут на заказ;
Пластмасс (ПВХ, полипропилен) – существует в виде стандартизированных оконных отливов, либо же в качестве доборных элементов для винилового сайдинга. При невысокой стоимости, данный материал не отличается надежностью и выносливостью, требуя со временем полной его замены. Поэтому при монтаже отливов из пластика необходимо учесть его заменяемость в будущем;
Медь, нержавеющая сталь – относятся к наиболее дорогостоящим материалам, однако также применяемым для этих целей. Отливы из этих материалов представляют эксклюзивное решение, и применение их обосновано разве что для поддержания высокого декоративного стиля архитектуры дома.

Крепеж отливов

Возможны два варианта крепления — непосредственно к стене или к направляющим. К направляющим обычно крепят, когда далее планируют проводить облицовочные работы фасада. Для крепления к стене используют дюбели, к направляющим – саморезы.

Если отливы достаточно широкие, их дополнительно крепят на кронштейны. В таком случае они не будут вибрировать при сильном ветре или дожде. Для дополнительной защиты от влаги стыки отливов со стеной и в углах промазывают герметиком. Герметик нужен специальный, пригодный для проведения наружных работ и выдерживающий отрицательные температуры.

Что такое отливы и для чего они нужны

Отливы для цоколя фундамента представляют собой нечто вроде козырька, крепящегося сверху на цоколь, и сделанного из жести или пластика. Для чего они нужны? Дело в том, что во время дождя на плоской поверхности цоколя может скапливаться вода, а зимой – снег. Вода, как известно, камень «точит», вот и бетон подвержен такому же негативному влиянию. Он постепенно выкрашивается и трескается, а в образующиеся трещины попадает вода, которая зимой подмерзает, и трещины увеличиваются.

В результате такой процесс может привести к серьезному повреждению цоколя, разрушению фундамента и необходимости дорогостоящего ремонта. Чтобы защитить цоколь фундамента от такого явления и устанавливают сверху отлив.

Форма изделия

Отливы разделяют по форме на два вида. Первый устанавливают на цоколь забора для защиты примыкания фундамента и кирпичной кладки. Они имеют разную ширину полочек, но сделаны по одному принципу, у них форма буквы Z. Крепят водоотводную планку к вертикальной стене при помощи дюбель-гвоздей.

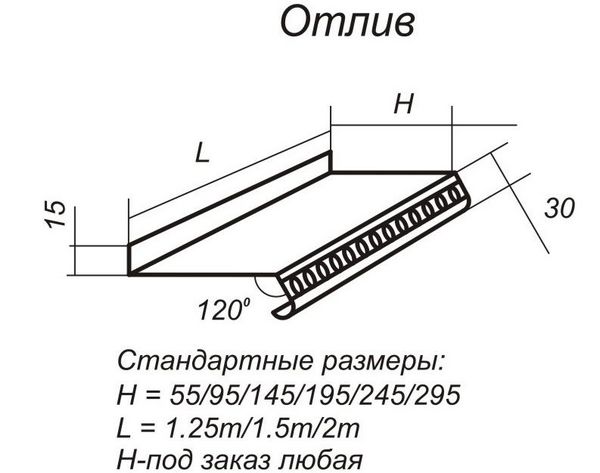

Схема классического отлива

Второй вид применяют для защиты верха кирпичной кладки и для фундамента забора. Их называют парапеты или фартуки, они бывают фигурными и плоскими.

Фигурный металлический отлив имеет двускатную форму с отбортовкой или без нее в нижней части. Устанавливают на дюбель-гвозди.

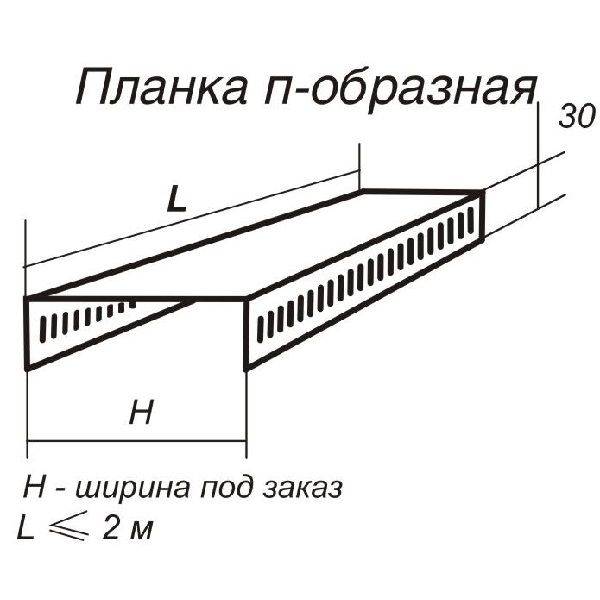

Схема П-образной модели для забора

Фартуки плоские или П-образные делают с отбортовкой или с капельником на свесе изделия. Применяют для защиты ленточного фундамента и верхней части забора. Крепят дюбель-гвоздями.

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.

Особенности и декоративные качества цокольных отливов

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
Нарезают листы на полосы полученной ширины.
На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Видео – Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

ножницы по металлу;
строительный угольник;
уровень;
зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
шуруповерт;
саморезы;
карандаш.

Цены на популярные модели шуруповертов

Шуруповерты

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Шаг, №№	Описание

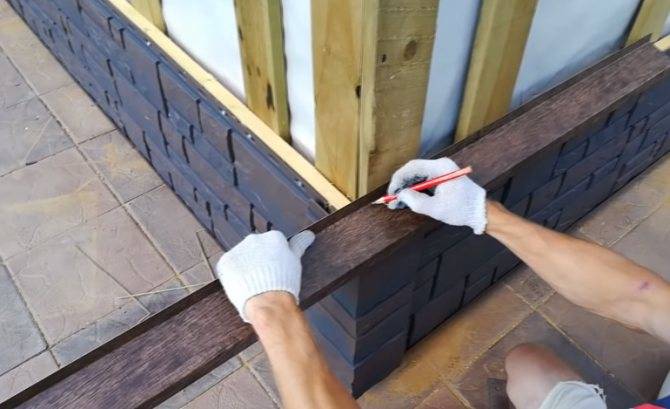

Шаг 1	На том ребре полочки, которое прилегает к дому, ставят центральную отметку. Это внутренняя вершина угла.
Шаг 2	В каждую сторону от этой отметки откладывают по отрезку, длина которого равна длине полочки отлива без 10 мм.
Шаг 3	От центральной точки к внешнему ребру полочки проводят перпендикуляр. Между получившейся точкой и двумя нижними боковыми формируется равносторонний треугольник.

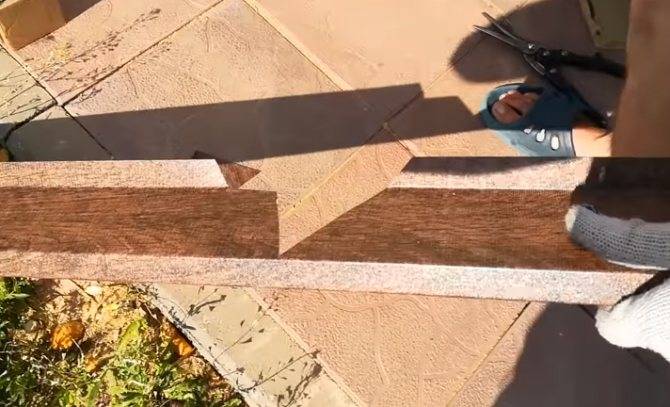

Шаг 4	На крепежном отливе по боковым отметкам делают надрезы. Причем надрезают не только по прямой, но и срезают уголки, чтобы проще было проводить дальнейшие работы. По одной из равных сторон треугольника делают надрез. С другой же стороны надрез делают не по прямой, а оставляя небольшой язычок, который немного загибают при помощи зажимов во внутреннюю сторону. Это необходимо для создания уклона отлива.
Шаг 5	В области вершины треугольника внешний отгиб зажимают, но не разрезают.
Шаг 6	Складывают угол.

Начав с угла, приступают к установке отливов. Их присоединяют к предварительно подготовленной обрешетке для монтажа элементов отделки фасада. Для ее изготовления можно использовать доски, деревянный брус или металлический профиль и закрепить их строго вертикально.

Шаг, №№
Описание

Шаг 1
Прикладывают самодельный или фабричный угловой элемент к углу строения на нужной высоте, накрыв верхнюю грань цоколя

Важно не только, чтобы полочка была под уклоном, но и ребра планки прокладывались перпендикулярно к вертикальным направляющим обрешетки, что проверяется строительным угольником или же водяным уровнем. Можно поставить на обрешетке метки заранее.

Шаг 2
Фиксируют уголок саморезами к обрешетке.

Шаг 3
У следующего отлива срезают небольшой уголок у наружного отгиба, чтобы завести край под предыдущий отлив примерно на 2-3 см.

Шаг 4
Ориентируясь по строительному уголку или гидроуровню, фиксируют саморезами следующий отлив.

Таким образом, накрывают цоколь по всему периметру дома. Пространство между фундаментом и полочкой гидроизоляции часто заполняют монтажной пеной. Таким несложным способом можно облагородить фундамент дома и защитить его от внешних негативных воздействий.

Монтаж отлива на цоколь

Установка отливов на цоколь предполагает проведение предварительных работ. Поверхность должна быть подготовлена: герметиком устраняют трещины и фиссуры, очищают от мусора. Если поверхность фундамента шероховатая, ее следует разгладить цементным раствором.

Затем выполняется разметка с помощью уровня. Для этого потребуется помощь, самостоятельно эту работу выполнить сложно. Намечают две нижние линии и проводят горизонтали, которые располагаются на нужном расстоянии от цоколя. Установить защитную планку возможно только после утепления и гидроизоляции и стены дома.

Далее производят монтаж защиты на стену фундамента. В зависимости от материала, какой использовался при постройке дома и вида отлива, установку проводят по-разному.

Крепеж для установки отливов

Перед тем как приступить к монтажным работам, следует сделать ревизию горизонтальности поверхности. Если имеются отклонения либо перекосы, поверхность требуется выровнять цементным раствором. Чтобы смесь хорошо легла, поверхностный слой оформляют в форме откоса. На углу стен в горизонтальном положении прикрепляют малярный шнур, который будет служить ориентиром для сооружения откоса. Пропорции рабочего раствора: 1 часть цемента к 3 частям песка. Вода добавляется в таких пропорциях, чтобы готовая смесь не стекала с малярного инструмента. Чтобы влага правильно испарялась и раствор закрепился, следует произвести выдержку в течение двух суток. Крепление отливов на цоколь производят к поверхности стены либо к направляющим элементам.

Как сделать угол на отливе?

Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.

В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.

Углы металлических отливов можно обработать разными способами:

обрезать края под 45 градусов и уложить с нахлестом на стыке;

закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;

Стык угла отлива отдельно вырезанной прямоугольной планкой

оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.

Соединение угла двух отливов стоячим фальцем

При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.

Покраска изделий

Работы по покраске отливов могут выполняться по месту установки или в заводских условиях. Если используются деревянные или бетонные панели, их удобнее всего окрашивать по завершении монтажа, когда вероятность повредить новый декор минимальна. Использовать заранее окрашенное дерево не совсем правильно, части отлива приходится подгонять по ширине и длине или проделывать в них разного рода углубления, пазы, вырезы и т.д. из-за чего появляются сколы и красочный слой обязательно повреждается.

Алюминиевые изделия красят полимерными составами и лаками. Чтобы сцепляемость краски с поверхностью была как можно лучше, металл обезжиривают, после чего выполняют хроматирование. Далее технология предполагает обжиг и нанесение лакового слоя, который тоже подвергают обжигу. Краски на основе полиэстера, пурала и пластизола широко используются для декорирования и защиты отливов из стали с цинковым покрытием.

Полимерная покраска металлических отливов осуществляется преимущественно порошковым методом. Так срок службы изделий продлевается минимум в два раза.
Любая оцинкованная поверхность сначала подготавливается с использованием смежных компонентов для улучшения адгезии и повышения устойчивости к разрушающим влияниям.
В результате пассивирования металл получает дополнительную антикоррозионную защиту.
Порошковое окрашивание выполняется в цехах с профессиональным оборудованием.
Для создания наружного защитного барьера отливы из стали с цинком проходят полимеризацию.
Долговечность декоративного слоя зависит от качества нанесения краски, толщины слоя и его эластичности.

Среди прочего полимерные краски безопасны для здоровья и в сравнении с иными типами покрытий вполне доступны. Для достижения эксклюзивных эстетических показателей допускается смешивание красок нескольких цветов.

Если на изготовление отливов идет обычная листовая сталь с цинковым слоем, то перед их окрашиванием требуется обработка с использованием раствора аммониака, концентрация которого зависит от степени загрязненности поверхности. Когда к покраске приступают через какое-то время, возможно через несколько лет использования, то для повышения гарантий положительного результата можно воспользоваться раствором уксуса и тщательно промыть им отлив.

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Монтаж отлива на цоколь

Как только материал для водоотлива выбран, делается установка отливов на цоколь по самой верхней кромке. При этом учитывается материал основания дома, если цоколь сделан из дерева, то отливы выбирают исходя из уязвимости древесины сырости к влаге, а также плохой сцепки с клеевыми смесями.

Оптимальным будет использование саморезов или крепежей, позволяющих крепить отливы надежно и без повреждений.

Кирпичному сооружению подойдут отливы из облицованного камня или кирпича, которые крепят на бетонный или клинкерный раствор. Оптимальным будет выполнение монтажа отливов на этапе отделки цоколя или стен дома. Если приходится делать монтаж водоотливов на облицовке, то стоит применить элементы из винила или металла.

Материалы

Для начала работ необходимы следующие инструменты:

Элементы отливов (доборные части);
В зависимости от материала отлива – болгарка или ножницы по металлу, дрель;
Герметик, строительная монтажная пена;
Уровень, молоток и шуруповерт;
Плоскогубцы и киянка с резиновым наконечником (необходима при креплении на цоколь);
Кронштейны для монтажа.

Все материалы и инструменты можно найти в строительных магазинах, как в сетевых, к примеру, OBI и леруа мерлен, так и в мелких возле дома.

Подготовительные работы

Перед началом работ все стыки в цоколе герметично обрабатывают мастикой или герметиком, отталкивающими воду. Элементы из дерева пропитывают анрисептическим раствором. По горизонтали наносят разметку стены, вдоль верхней линии которой будет монтаж верха отлива. Все водоотливы располагают с уклоном от стен здания на 10-15%, поэтому разметка на стене делается выше выступающих поверхностей фундамента.

Монтаж металлических отливов на цоколь своими руками

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

Перфоратор.
Шуруповерт.
Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
Монтажная пена.
Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

Порядок работ:

Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:

укладкой откоса из цементного раствора;
заполнением пустоты монтажной пеной.

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

Виды

Готовые отливы для цоколя делятся на несколько видов в зависимости от материала, из которого они изготовлены:

ПВХ или пластик;
металл – сталь, алюминий, медь;
клинкер (керамика);
бетон.

Прежде чем определиться с выбором, стоит изучить свойства и достоинства каждого из видов защитных полочек для цоколя.

Пластиковые

Пластиковые отливы, изготовленные для цоколя фундамента, пользуются большим спросом из-за своих неоспоримых достоинств. Прежде всего это высокие эксплуатационные характеристики – устойчивость к внешним воздействиям, небольшая стоимость, срок службы, разнообразие размеров и цветов. Изделия из ПВХ будут отлично смотреться в сочетании с облицовкой из винилового сайдинга.

Недостаток такого материала заключается в том, что в случае нарушения целостности изделие не подлежит ремонту. А из-за его хрупкости достаточно легко повредить поверхность.

Клинкер

Отливы, выполненные плиткой из клинкера, стоят дороже пластиковых и металлических аналогов. Такой материал, как правило, используют совместно с отделкой фундамента и всего строения клинкерной плиткой. Он надежно защитит цоколь от внешних факторов и механических повреждений. Но планировать установку такого изделия следует еще до начала строительства, а для его монтажа привлекают опытных мастеров.

Отливы можно сделать из различных материалов

Металлические

Отливы из металла также пользуются популярностью. Они надежны, прочны и долговечны. Но стоимость такого защитного элемента гораздо выше, чем у изделий из ПВХ. Особенной дороговизной отличаются полки из меди. К тому же за ними требуется постоянный уход, поэтому наиболее востребованы изделия из алюминия. Этот металл очень легкий и позволит без затруднений установить планку на фундамент или вентилируемый фасад.

Металлические отливы, покрытые полимерным покрытием, стоят на порядок дороже неокрашенных, но их внешний вид и долговечность намного превосходят обычные планки, не покрытые чем-либо.

Отливы из стали

Стальные отливы

Стальные элементы достаточно широко распространены и могут быть приобретены на любой строительной базе или в специализированном магазине. Кроме этого, такие отливы на фундамент дома своими руками легко установить без использования наемной рабочей силы, что позволяет снизить общие расходы на данный вид работ.

Отливы из алюминия

Алюминиевые отливы

Данный вид обладает теми же преимуществами, что и предыдущий. Кроме этого, алюминий имеет более высокую атмосферную стойкость и значительно меньшую массу, что позволяет, в конечном итоге, снизить нагрузку на основание дома. Отличаются данные изделия и ценой, которая немного превышает стоимость отливов из стали.

Медные отливы

Еще один вид металлических отливов изготавливается из медных листов, что позволяет придать защите цоколя благородный вид. При использовании соответствующей отделки такие изделия сохраняют свой красноватый оттенок без налета зеленого оксида меди. Ограничивающим фактором распространения медных отливов является максимальная цена из всей группы металлических отливов.

Оцинкованные

Как уже было сказано, отливы из оцинкованной стали являются наиболее бюджетными вариантами металлических изделий. Помимо стоимости, преимуществами таких конструкций являются: универсальность, долговечность и простота монтажа.

На современном строительном рынке существует множество цветовых вариаций – при желании можно найти даже отделку под дерево. Кроме того, существуют изделия и с полимерным покрытием, защищающим отлив от ударов и царапин. Наиболее распространенными вариантами такого покрытия являются:

полиэстер (срок службы 10 лет);
матовый полиэстер (срок службы 15 лет);
полиуретан (срок службы 50 лет);
пластизол (срок службы 30 лет).

Монтажные особенности и рекомендации

Учитываем некоторые моменты перед началом и по ходу установочных работ:

Лучше, если установка отливов на фундамент предшествует финишной отделке, часто включающей укладку утеплителя. Когда используется панельная стеновая обшивка, длина отлива рассчитывается согласно шагу вертикальных элементов каркасной подсистемы, что обусловлено необходимость крепления к ним цокольного отлива.
Работая с металлическими отливами с полимерным декором, рекомендуется использовать резиновую киянку или же деревянную, но с прокладкой из мягкого материала, например, войлока.
Пустоты между отливом и основанием заполняются подходящим материалом – раствором или монтажной пеной, а зазор в месте примыкания отлива к фундаменту заполняется герметиком.
Угол установки отлива корректируется путем сгибания монтажного отгиба. Это нужно делать постепенно или по всей его длине одновременно, так как сильное локальное воздействие приводит к появлению видимых и плохо устраняемых следов от гнутья.
Металлические отливы с широкими полками во избежание деформаций под нагрузкой снега и наледи требуют установки дополнительных кронштейнов.
Острые края отливов аккуратно подгибаются или подрезаются, особенно если они установлены вдоль зон с большим количеством прохожих.
