Отопление в частном доме: теория, варианты и решения, выбор системы, расчет, монтаж

Виды систем отопления частного дома

Система водяного отопления частного дома может быть двух видов: открытая (гравитационная) и закрытая.

Открытая система состоит из нагревательного котла, радиаторов и расширительного бака. Все элементы соединены между собой трубами. Горячая вода, нагретая котлом, по стояку поднимается вверх к подающей трубе и под действием силы тяжести самотеком растекается по батареям.

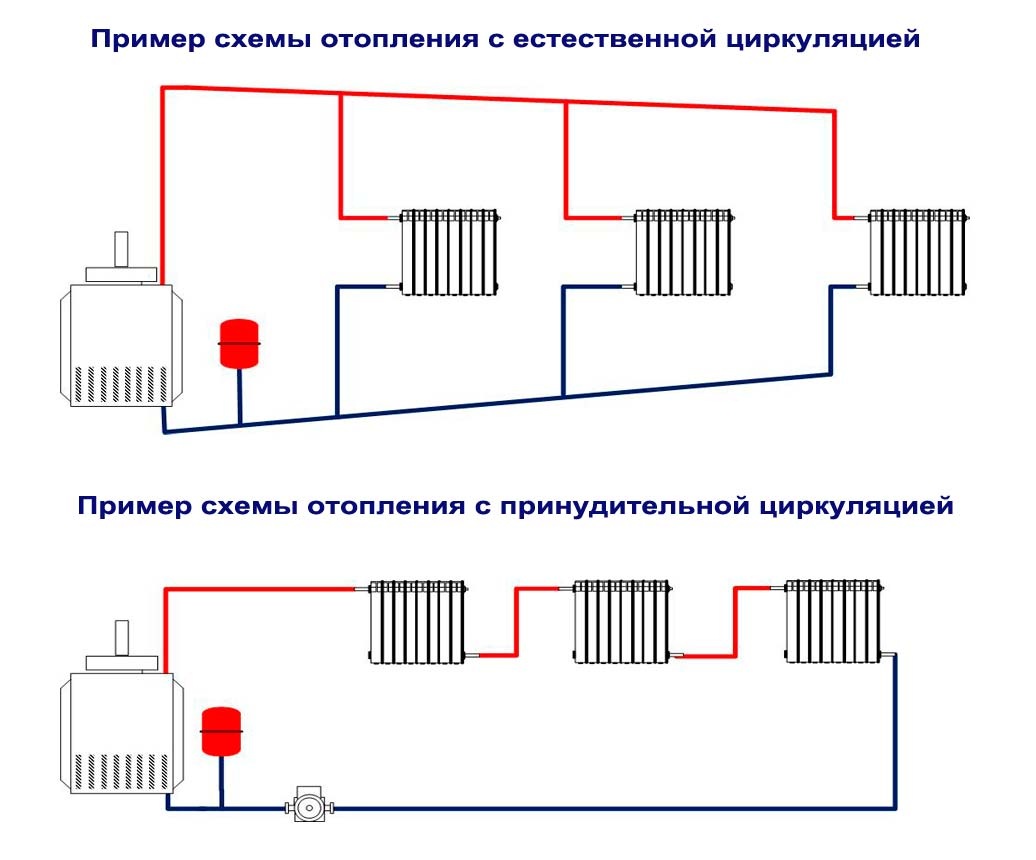

Движение воды обеспечивается за счет разности плотности горячей (нагретой котлом) и холодной (отдавшей тепло в радиаторах) воды. Расширительный бак необходим для компенсации увеличения объема воды при нагревании. При этом бачек применяется открытого типа для снижения гидравлического сопротивления.

Рис.1. Схема отопления двухэтажного дома открытого типа.

Водяное отопление в частном доме без насоса – энергонезависимо. Ему нужен только источник топлива, на котором работает котел.

Недостатков же у этой схемы много и все они связаны с гравитационным принципом работы. Вот некоторые из них:

• медленный прогрев;
• необходимость устанавливать расширительный бак в самой высокой точке системы при этом котел должен быть в самой низкой точке;
• постоянное испарение теплоносителя из расширительного бака (так как он сообщается с атмосферой);
• сложность балансировки;
• невозможность устройства теплых полов и пр.

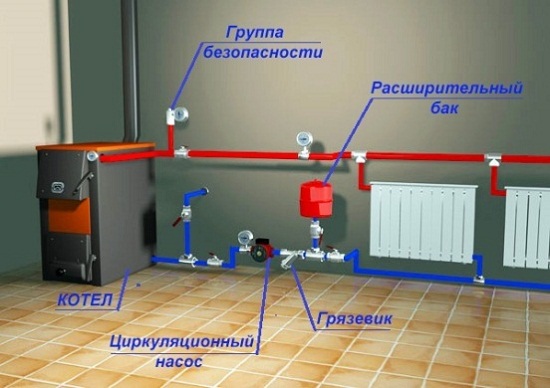

Устранить такой недостаток как высокая инертность и повысить производительность можно установкой циркуляционного насоса. Он подключается по схеме с байпасом, который обеспечивает два режима работы. Такая отопительная система дома может работать как при гравитационном принципе циркуляции теплоносителя, так и при принудительной прокачке. Однако все остальные ее недостатки сохраняются.

Рис.2. Насос системы отопления предназначен для прокачки воды и улучшения циркуляции обязателен для закрытой и может применяться в открытой схеме.

Несмотря на энергонезависимость открытой чаще всего делают выбор в пользу закрытой системы. От открытой она отличается наличием циркуляционного насоса и применением герметичного расширительного бака.

Рис.3. Принцип работы байпаса.

Циркуляция теплоносителя осуществляется по средствам специального насоса. Поэтому отсутствуют ограничения по установке элементов (определенный уклон труб и расположение элементов и пр.), возможно устройство водяных теплых полов, вся разводка становится более компактной и занимает меньше места.

Решение 5. Интерьер кухни: как спрятать коммуникации

Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.

Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.

Короб из ДСП для труб и шлангов

Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.

Угловые элементы коммуникаций удачно маскируются разными способами:

• искусственными цветами;
• муляжами фруктов;
• навесными панелями;
• закрашиваются в тон интерьера.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

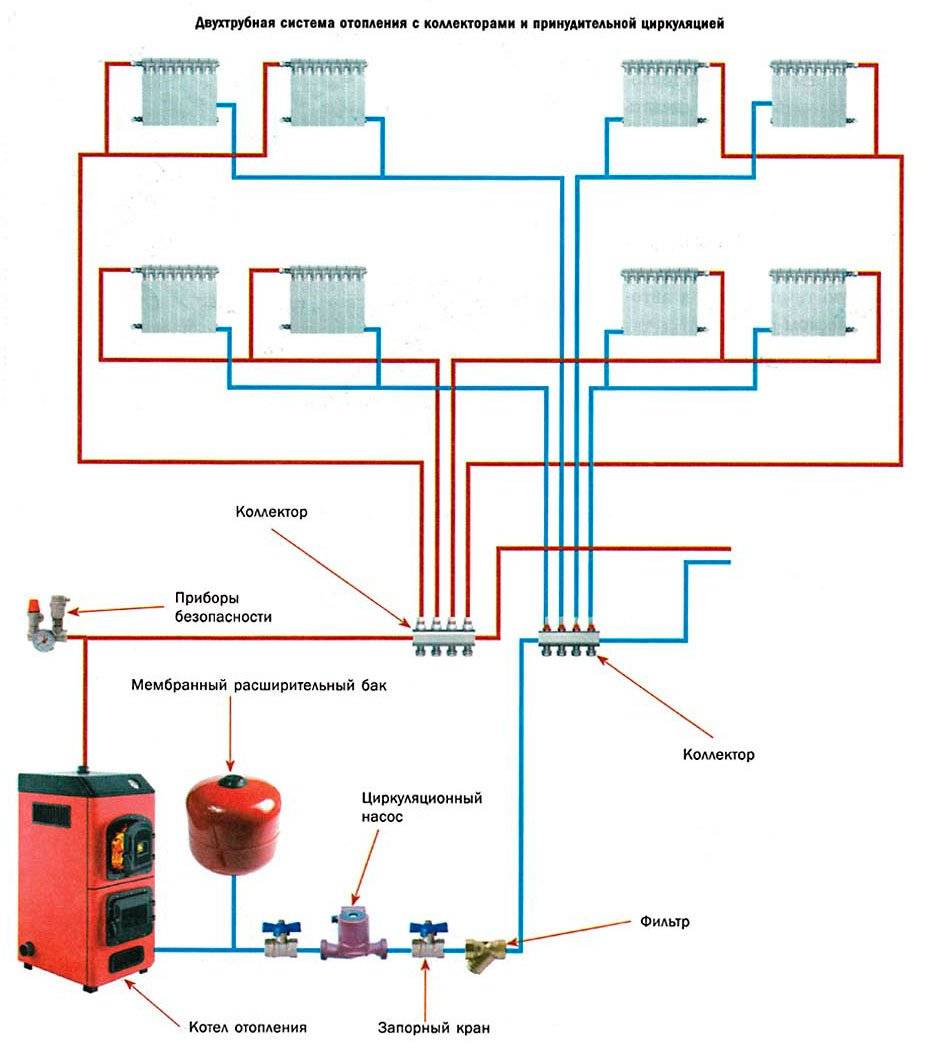

Двухтрубная система с самоциркуляцией

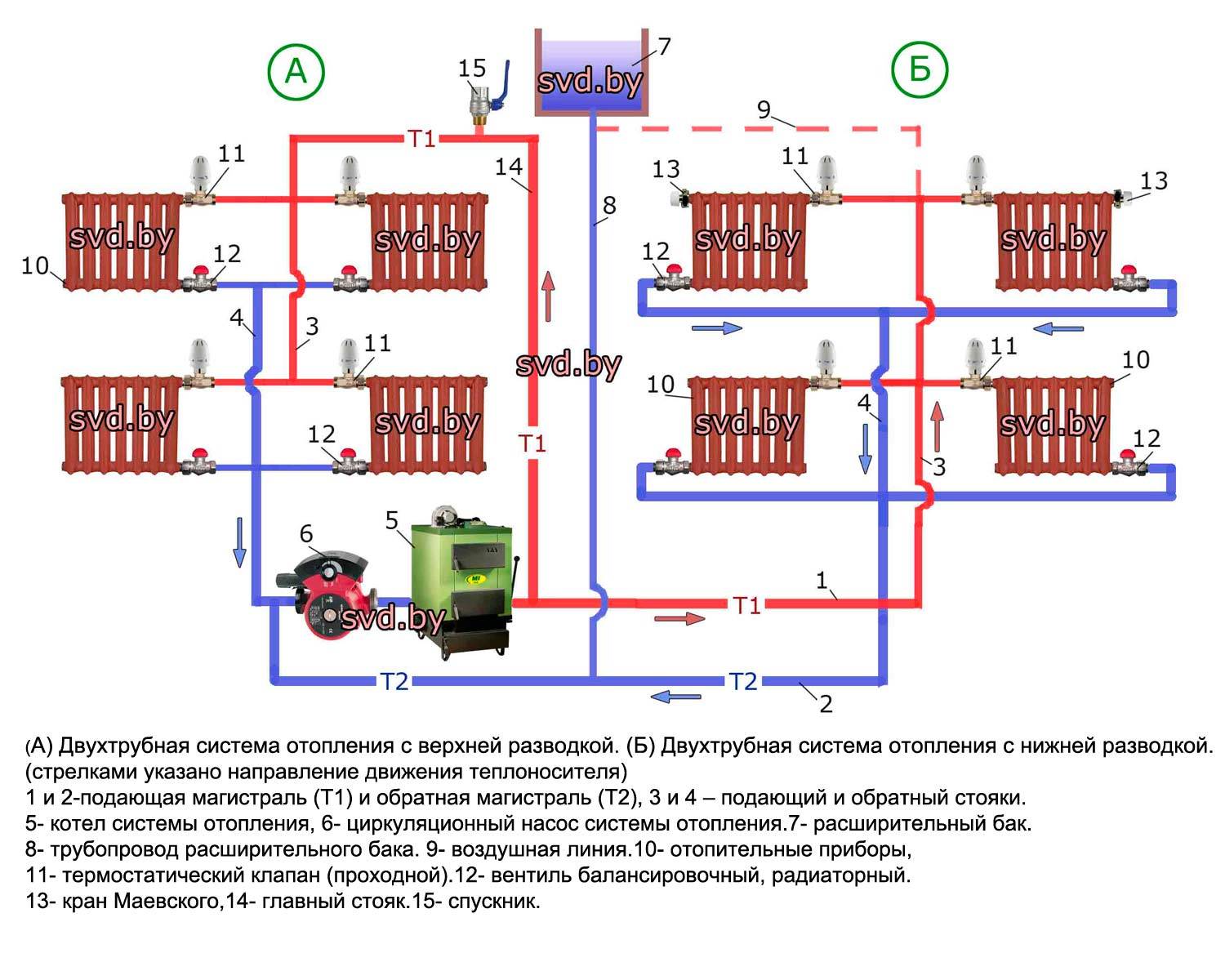

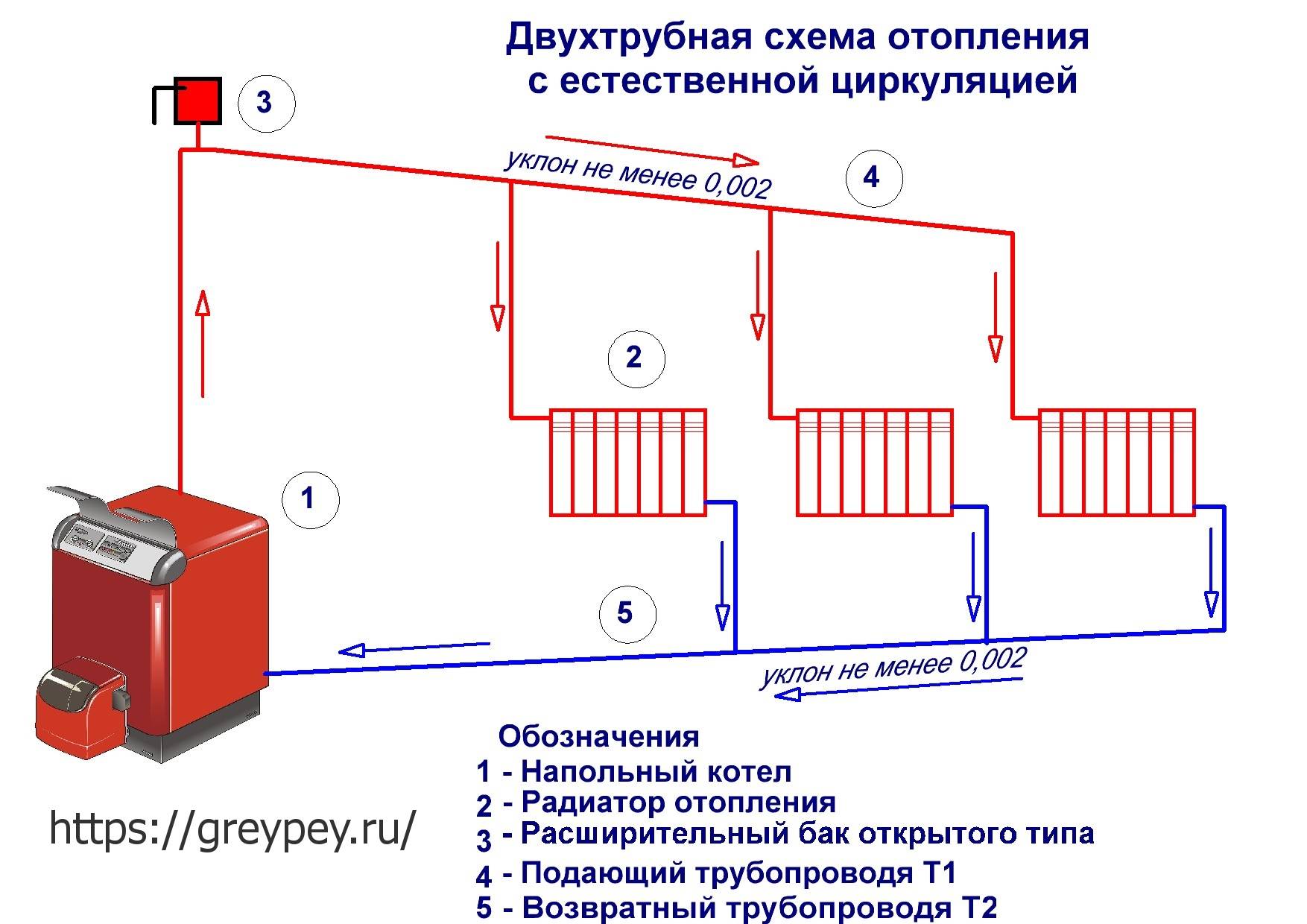

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Выбор схемы

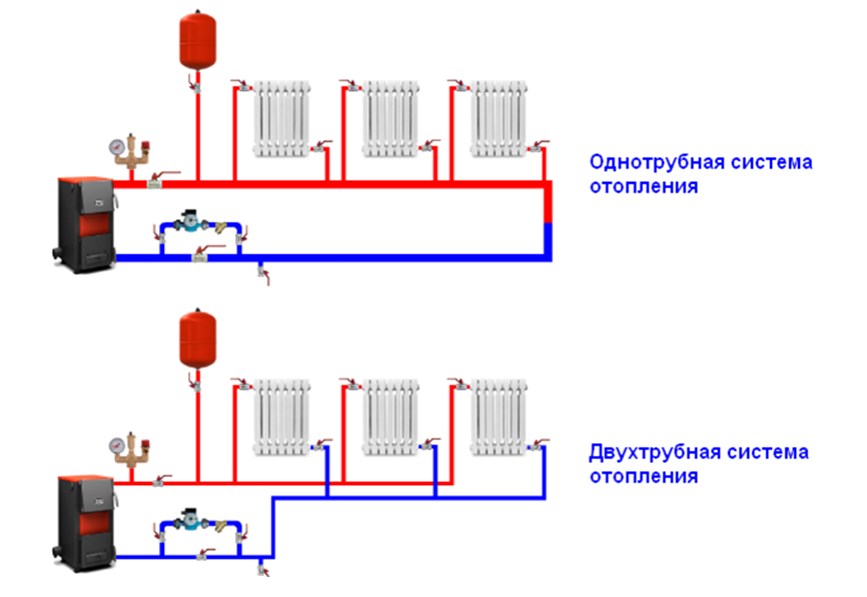

Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная, и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).

Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).

Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.

При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.

Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.

Для однотрубной и двухтрубной систем вертикальная разводка преимущественно используется для домов, содержащих два и более этажа.

Схема водяного теплоснабжения

В большинстве жилых домах и офисных зданиях сегодня используется водяное отопление. Система состоит из котла, трубы, расширительного бака и радиатора. Такая схема отопления водяного типа имеет ряд неоспоримых преимуществ: высокая теплоотдача теплоносителя, отличная теплоемкость, используются трубы среднего сечения.

Правда, присущи ей и такие недостатки:

• после монтажа требуется проведение ремонтных работ;
• образование завоздушин;
• подверженность конструкции коррозионным процессам.

Также зимой водяная система не должна находиться в бездейственном состоянии. Если вода в контуре замерзнет, это может привести к разрыву труб.

Рассматривая водяные системы отопления схема может классифицироваться по ряду признаков:

1. По типу соединения радиаторов и стояков схема бывает двухтрубной и однотрубной. Последний вид является более распространенным в виду более дешевой стоимости. Хотя и имеет один существенный недостаток — неравномерность обогрева. Двухтрубный вариант в этом плане предпочтительнее, но обходится немного дороже.
2. По типу расположения подающего трубопровода система может иметь верхнюю либо нижнюю разводку. Не зависимо от того, какая схема разводки отопления двухэтажного дома выбрана, система должна иметь расширительный бак, который располагать стоит в наивысшей точке системы. Обычно, бачок монтируют на чердаке.
3. По типу подключения батарей к стояку выделяют вертикальные и горизонтальные схемы. К горизонтальному стояку подключаются все обогревательные приборы, расположенные на одном этаже. Это более экономичный способ. Правда, высока вероятность образования воздушных пробок. Во время монтажа системы отопления схема подключения радиаторов к вертикальным стоякам отличается меньшим расходом труб. С вертикальными стояками соединяются батареи, расположенные на разных этажах.

Для одноэтажных домов с плоской кровлей больше подходит система с горизонтальным типом разводки. А для одноэтажных сооружений с крутой крышей идеальным вариантом является двухтрубная система, разводка может быть нижней либо верхней, стояки предпочтительнее вертикальные, циркуляция воды естественная. Для многоэтажных домов стоит выбирать двухтрубные системы, с нижней либо верхней разводкой, стояки вертикальные.

Сравнительный анализ по другим критериям

Помимо чисто экономического расчета стоимости отопления, есть и другие факторы, оказывающие влияние на выбор энергоносителя. К примеру, пенсионеру в возрасте трудно колоть и таскать дрова в котельную. Кому-то не нравится запах солярки или грязь от угля, а кто-то не имеет возможности хранить запас пеллет либо брикет. То есть, выбирать горючее для обогрева лишь с точки зрения экономии – неправильно. Нужно учитывать дополнительные критерии:

• комфорт при эксплуатации;
• возможность складирования;
• частота и стоимость обслуживания.

Нюансы эксплуатации

Удобнее всего пользоваться для отопления электричеством, хотя к экономичным энергоносителям причислить его трудно. За электрокотлом не нужен присмотр, система полностью автоматизирована. Агрегатом легко управлять дистанционно, а в котельной тишина, чистота и нет неприятных запахов. Важный момент: отопительная электроустановка не нуждается в дымоходе, что сильно упрощает и удешевляет монтаж.

Помимо высокой цены, электроотопление обладает и другим недостатком. Далеко не к каждому частному дому подведена достаточная электрическая мощность либо установлен лимит, не позволяющий использовать энергию для обогрева. А подключение агрегатов мощностью свыше 6 кВт требует 3-фазного ввода с напряжением 380 В.

Почти так же комфортно эксплуатировать котлы, сжигающие природный и сжиженный газ. Но им требуется дымоход и хорошая вентиляция помещения топочной. Сжигание дизеля и отработанного масла уже не столь комфортно, поскольку неизбежно появляется запах и требуется периодическое пополнение емкости с топливом. В этом отношении дизельный теплогенератор схож с пеллетным, но последний выигрывает благодаря отсутствию запахов и грязи.

Чемпионом по неудобству является дровяной и угольный котел, требующий постоянного внимания и физических упражнений. При самом экономичном способе отопления дровами в котельной не избежать запахов горения и пыли вперемешку с грязью (особенно это касается угля). Исключение – автоматический угольный котел, действующий по принципу пеллетного, но и в нем необходимо периодически пополнять бункер.

Автоматические котлы: пеллетный (справа) и угольный (слева)

О складировании топлива

Нюансы складирования и хранения проще обозначить в перечне:

1. Электрическая и газовая система отопления частного дома функционирует от внешних источников, хранилища не нужны.
2. Для надежной работы любых твердотопливных котлов нужен запас горючего, соответственно, надо организовать его хранение. Придется сделать дровницу под навесом либо склад в сарае.
3. Запас солярки и отработки тоже нужно где-то хранить и, желательно, вне жилого дома. Необходимо купить и установить емкость достаточного объема.
4. Сложнее всего организовать складирование при автономном отоплении сжиженным газом как альтернативе газу природному. Стоимость подземного газгольдера и его монтажа быстро заставит вас забыть об экономичном обогреве дома.

Поставить газгольдер не всем по карману, а постоянно таскать баллоны на заправку — тяжелый труд

Есть и другой, более дешевый способ хранения сжиженного газа – в баллонах. Но «благодаря» частой замене и заправке баллонов комфорт при эксплуатации котла на пропане приравнивается к упражнениям с дровами при загрузке твердотопливного теплогенератора.

Обслуживание оборудования

Практически не нуждаются в обслуживании электрические отопительные установки (проверка и очистка 1 раз в 2 года). Если бы не драконовский дневной тариф, то с помощью электроэнергии можно было организовать систему «экономный умный дом». Чаще придется обслуживать газовые котлы, они требуют ежегодной профилактической очистки теплообменника и дымохода. Но здесь можно сэкономить, если прочищать агрегат своими руками, как рассказано в этой статье .

Из-за низкого качества солярки дизельные теплогенераторы понадобится прочищать по мере загрязнения, что может случиться несколько раз за сезон. То же касается и котлов на отработанном масле, причем процесс очистки весьма грязен. Столкнувшись с подобными проблемами посреди зимы, вы дважды подумаете, нужно ли вам экономичное отопление на отработке.

Дымогарные трубы с топливником котла на дровах и пеллетах желательно очищать 1 раз в неделю, а зольник – ежедневно

При работе на сырых дровах из камеры сгорания важно почаще удалять сажу и деготь, пока они не прикипели окончательно

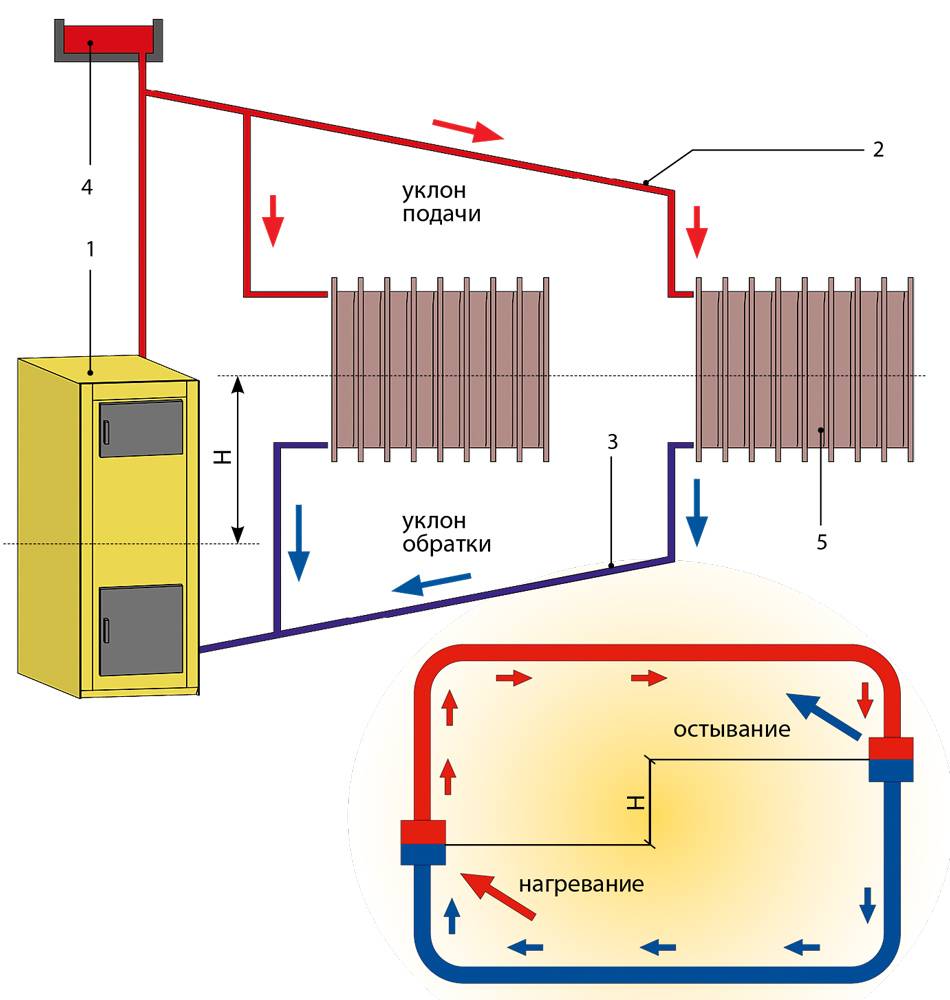

Гравитационная система отопления

Классическая гравитационная система складывается:

• из котла;
• бачка;
• труб;
• радиаторов.

К ее преимуществам относится энергонезависимость, саморегуляция, надежность. Существует мнение, что полипропиленовые трубы для устройства такой системы не подходят, но это не так. Просто при монтаже нужно соблюсти некоторые условия:

1. Разлив на всем протяжении нужно проводить под равномерным уклоном.
2. После котла необходим разгонный участок небольшой длины, называемый коллектором. Здесь вода набирает скорость и продолжает дальнейшую циркуляцию. Оформлять его нужно отрезком стальной трубы, чтобы происходило охлаждение теплоносителя.
3. Радиатор необходимо располагать как можно ниже уровня котла, в крайнем случае наравне с ним.
4. Твердотопливный котел устанавливают под небольшим уклоном. Трубу в него вваривают в самом верхнем углу.
5. Выходная труба также монтируется с уклоном в самой нижней точке.
6. К радиаторам подключают краны с максимальным потоком. Это сведет на нет потери, а циркуляция будет происходить по всем батареям.

Если в планах устройство теплого пола, формируют гравитационную безнасосную систему для радиатора, а для пола устраивают отдельную петлю с насосом. Так как в системе ограниченное давление, она не сможет продавить дополнительные сложные контуры естественным путем.

Индивидуальная система отопления двухэтажного дома

Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.

Рис.13.

Рис.14.

Рис.15.

Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.

Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.

Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.

Рис.16.

Рис.17.

Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.

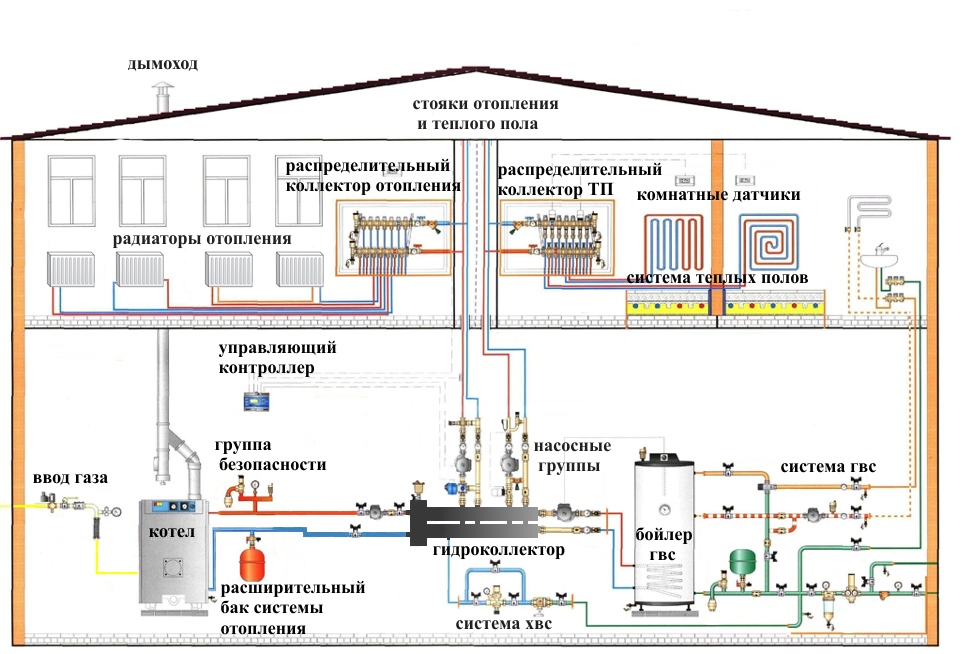

В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.

Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%

Для электрического котла важно качество проложенных линий и мощность
трансформатора;

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%

Для электрического котла важно качество проложенных линий и мощность
трансформатора;. вид обогреваемого помещения

При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

• калькулятор расчета отопления дома
• калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Однотрубная разводка

Самый простой вариант разводки труб – теплоноситель подается по одной трубе, к ней параллельно при помощи тройников подключаются радиаторы. При этом способе температура теплоносителя значительно уменьшается по мере удаления от котла, и каждая последующая комната получает меньше тепла. Для компенсации этого эффекта в каждой последующей комнате количество секций батарей должно быть на 10 % больше, чем в предыдущей.

Однотрубная разводка уместна только в небольшом доме – тогда можно получить небольшую экономию на материалах. В большом доме придется наращивать длину батарей – они стоят достаточно дорого и занимают место, поэтому лучше выбрать двухтрубную разводку.

Одноконтурное отопление частного дома своими руками

Выбирая ту или иную систему для монтажа одноконтурного отопления в частном доме, стоит учесть несколько соображений:

• Простую проточную систему, несмотря на ее дешевизну и быстроту установки, ставить не стоит. Она практически не регулируется, и температура в комнатах будет очень сильно различаться.
• Горизонтальная схема предпочтительнее вертикальной. Она подходит для любого дома и гораздо проще в монтаже и обслуживании.
• Вертикальные системы монтируют только в домах с двумя этажами и более. Они подходят для небольших комнат, которые можно согреть одним радиатором. Это значительно ограничивает возможности применения.

Самая распространенная и востребованная однотрубная система – горизонтальная «ленинградка» с регулируемыми байпасами. Ее многие хозяева монтируют своими руками и считают одной из самых надежных.

Несколько советов:

В дачах и домах, где часто отключают электричество, лучше установить однотрубную систему гравитационного типа, в которой вода движется без насоса. Тогда при отключении света не пропадет отопление.
В домах с постоянным проживанием вместо воды используется незамерзайка

Поэтому при покупке труб и радиаторов обратите внимание на их совместимость с такими растворами.
К такой тепловой конструкции хорошо подходят алюминиевые батареи. Они хорошо нагреваются, быстро отдают тепло и эстетично выглядят

Поскольку в частном секторе практически не бывает резких скачков давления, моделям из алюминия ничто не угрожает. Прекрасно работают  и изделия из биметалла. Они долговечны, практичны, совместимы с водой и незамерзающими жидкостями.

Одноконтурные теплосистемы рано списывать со счетов. Многие владельцы домов и дач выбирают именно эти конструкции и довольны их работой.
